Расчет
Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха
Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час
Воздухообмен считают по формуле:
Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.
При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.
Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.
Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.
Стальной гараж – каковы особенности его вентиляции
Здесь следует отметить, что вентиляция металлического гаража чаще всего является естественной. Дело в том, что такие конструкции более мобильны, их можно переместить с одного места на другое. И погреб в таком гараже тоже редко бывает капитальным. Именно по этой причине удобнее выполнить работы по устройству и направлению естественных потоков воздуха.
Что же касается принципа вентиляции в железном гараже, то он не отличается от описанных выше. И если имеется необходимость, то можно устроить принудительный приток и отток, конечно при наличии подключения электроэнергии.
И все же, каким бы образом не была построена система вентиляции, без дополнительного оборудования не обойтись. Ведь необходимы не только трубы и рефлекторы, но и сами вытяжки. Попробуем рассмотреть некоторые бренды, производящие продукцию в этой области, а также сравнить их стоимость и некоторые технические характеристики.
Разновидности систем вентиляции
Всего известно два типа вентиляции для погреба в гараже:
- Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
- Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.
Обустройство естественной приточно-вытяжной вентиляции.
Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.
Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.
Вытяжная труба может устанавливаться двумя способами:
- сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
- через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.
При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.
Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.
Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.
Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.
Принудительная вентиляция погреба
Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.
При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.
В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.
Видео — вентиляция погреба
Как определить диаметр трубы для вентиляции в гараже
Выбор правильного диаметра трубы для вентиляции в гараже очень важен для обеспечения эффективной циркуляции воздуха и поддержания оптимального уровня влажности и температуры. Неправильный диаметр трубы может привести к недостаточной вентиляции или излишней потере энергии. Вот несколько шагов, которые помогут вам определить правильный диаметр трубы для вашего гаража:
1. Расчет объема гаража: Измерьте длину, ширину и высоту гаража и умножьте эти значения. Результат является объемом вашего гаража. Этот параметр поможет вам определить необходимую производительность вентиляции.
2. Определение степени вентиляции: В зависимости от предполагаемого использования гаража, определите степень вентиляции, необходимую для поддержания оптимальных условий. Например, для гаража, используемого только для хранения автомобиля, будет достаточно низкая степень вентиляции, в то время как для гаража, используемого для механической работы или хранения химических веществ, потребуется более высокая степень вентиляции.
3. Расчет необходимого воздушного потока: Разделите объем вашего гаража на количество времени, за которое вы хотите обеспечить полный воздухообмен. Например, если вы хотите полный обмен воздуха каждый час, разделите объем гаража на 1. Результат является общим необходимым воздушным потоком вентиляции.
4. Выбор диаметра трубы: В зависимости от степени вентиляции и необходимого воздушного потока, выберите соответствующий диаметр трубы для вентиляции. Обычно для гаражей применяются трубы диаметром от 4 до 8 дюймов.
5. Проверка требований установки: Проверьте требования вашей местной строительной или санитарной службы для установки вентиляционной системы в гараже. Возможно, у вас есть ограничения на диаметр трубы или другие требования к вентиляции, которые необходимо учесть.
Учитывая эти шаги и устанавливая правильный диаметр трубы для вентиляции в гараже, вы сможете обеспечить эффективную вентиляцию и сохранить здоровую среду в вашем гараже.
Примерные расходы на установку
Стоимость вентиляционных установок может составлять до ста тысяч рублей. Это происходит в случае, если для создания принудительной системы используется сложная программируемая система. Подобные конструкции устанавливаются в больших и специализированных подвальных помещениях, к примеру, в винных погребах.
Материал | Стоимость, руб. |
Труба пластиковая для вентиляции, 1 м | 250 |
Колено (нужно при наличии изгибов, например, если труба поднимается снаружи), шт. | 150 |
Вентиляционная решётка, шт. | 150 |
Вытяжной вентилятор | От 500 |
Вытяжной вентилятор центробежного типа | От 4000 |
Дополнительные материалы (держатели труб, декоративные пластины и т. д.) | 500 |
Итого с обычным вентилятором | от 1550 |
Итого с центробежным вентилятором | от 5000 |
Стоимость оборудования указана примерно. В каждом конкретном случае она зависит от диаметра трубы, мощности и функциональности вентилятора и прочих показателей.
Создание вентиляционной системы — несложное, но ответственное мероприятие. Тщательность соблюдения технология установки обеспечивает «здоровье» подвального помещения и гаража. Если вентиляция не была оборудована заранее, она обустраивается в начале эксплуатации погреба по прямому назначению.
4 Регламенты для вентиляционных систем
Расчёт воздухообмена на кухне и в санузле производится иначе. Норма для кухонного помещения, где используется газовая плита, составляет 140 кубов воздуха в час, а если применяется электрическая варочная панель, достаточно 110 кубометров. Таковы нормативы в случае применения естественной вентиляционной системы, а для принудительной установлены более высокие значения. Вентиляция в частном доме из канализационных труб полностью отвечает заданным условиям, если её проектированием и монтажом занимается специалист.
Часто возникают сложности со стыковкой отдельных деталей. Промышленность не выпускает переходников, при помощи которых можно соединить трубы с вентилирующим оборудованием, однако это не мешает собрать установку, работающую по принципу естественного воздухообмена. Трудности могут возникнуть при монтаже принудительной системы, но и здесь есть варианты. Например, можно найти специалиста или компанию, которые изготовят нужные элементы по индивидуальному заказу.

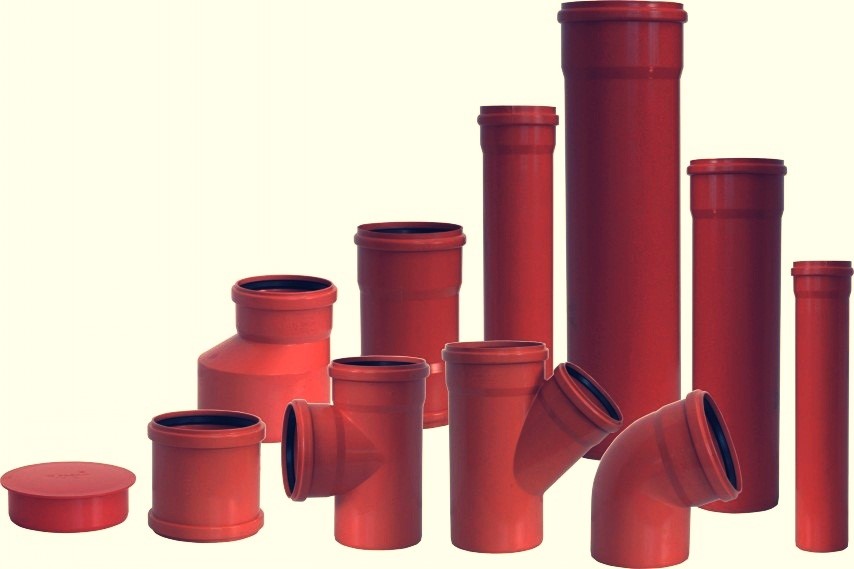

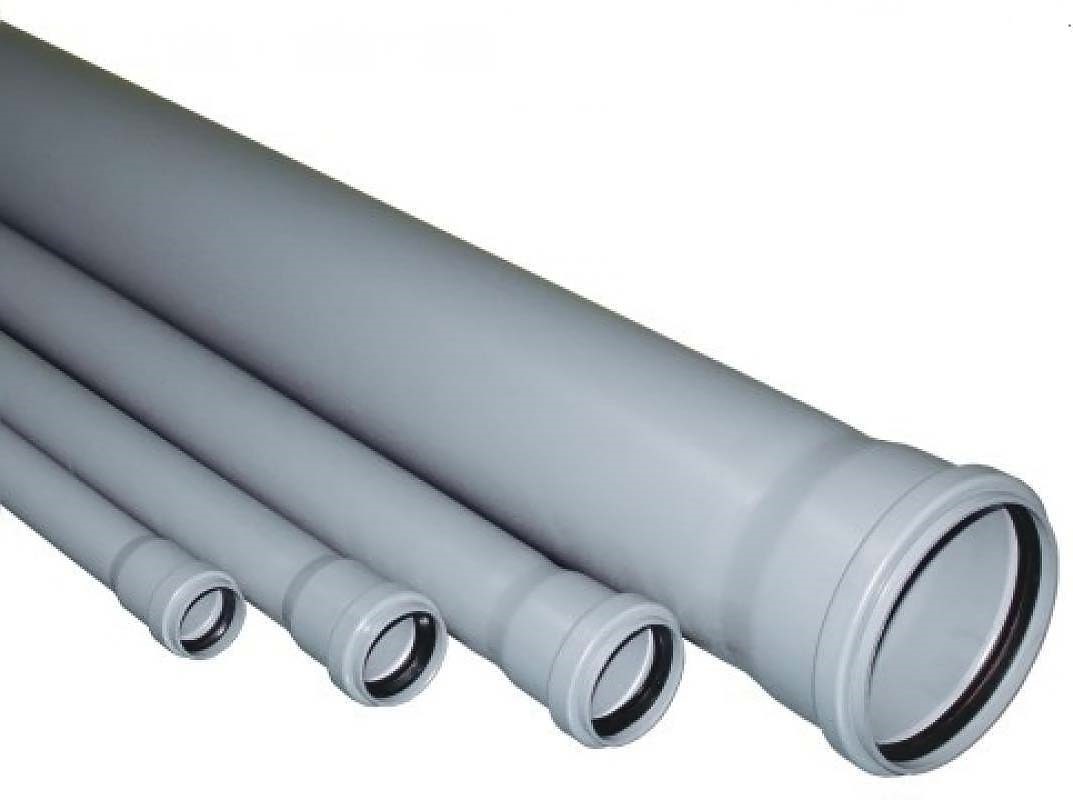

Технические характеристики и свойства пластиковых труб
Материалы изготовления канализационных элементов:
- Полиуретан;
- Полиэтилен;
- Полипропилен;
- Поливинилхлорид (он же ПВХ).
Приведенные выше материалы совершенно безопасны по отношению к природе и человеку. Их можно использовать в качестве канализационных элементов и в более сложных системах жизнеобеспечения.
Если выбирать материал, то наиболее стоит отдавать предпочтение ПВХ. Он не боится влаги, не подвержен разрушениям под влиянием УФ-лучей или перепадов температуры. Слабо горит даже при применении горючих средств. То, что нужно для постройки хорошей вентиляционной системы.
Виды
Как и в любом замкнутом пространстве, в гараже надо организовывать или естественную, или принудительную вентиляцию.
- Естественная вентиляция в гараже – это переток воздушных масс снизу вверх, действующих по стандартным физическим законам, когда теплый воздух стремится вверх, подтягивая за собой холодный снизу.
- Принудительная – это тот же переток, только сформированный под действием вентиляторов, которые могут быть установлены внизу на приточном участке или вверху на вытяжном.
Какой вид более рационально использовать?
Говорить о том, что один вид лучше другого нельзя, потому что у каждой позиции свои преимущества. Но в основе выбора лежит объем самого гаражного помещения. Если это небольшое помещение, в котором помещается лишь машина и верстак, то нет смысла устанавливать в него вентилятор. Если это помещение, которое используется и, как стоянка для автомобиля, и как место хранения некоторых приборов, домашний утвари, урожая с огорода и сада, тогда без принудительной системы не обойтись. Потому что в таком большом помещении естественная вентиляция может не справиться с повышенной влажностью.
Особенности вентиляции в зимний период
Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.
В отапливаемом гараже
Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.
Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.
В неотапливаемом гараже
СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.
Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.
Вентиляция в подвале и погребе гаража
Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.
В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.
Зачем нужна вентиляция?
Вентиляция для гаража необходима по нескольким основным причинам:
поддержание рабочего уровня влажности. В холодное время года автомобиль приезжает, неизбежно занося снег и лёд на подкрылках, порогах и других поверхностях. В помещении снег превращается в жидкость, а затем в пар, отчего повышается концентрация влаги. Высокая влажность ухудшает состояние авто;
Вентиляция в гараже
- просушивание кузова после путешествия в дождливую или снежную погоду. Вентиляция гаража отвечает за сухость автомобиля;
- отвод конденсата и предотвращение оседания влаги на стенах и потолке. Влага негативно влияет на бетон, железо и дерево – основные материалы, из которых построен гараж. Без должного уровня проветривания смотровая яма опадёт, а облицовка деформируется;
- устранение вредных испарений. Автомобиль выделяет выхлопные газы, постоянный запах бензина и работы с химией ухудшают микроклимат в помещении. При длительном нахождении в гараже без вытяжки, человек чувствует себя вялым, слабым, иногда наступают раздражения слизистой оболочке, головокружения и обмороки.
Выбираем вентиляцию
Устройство вентиляции в подвале гаража надо продумать заранее, ведь она бывает двух видов. А это зависит от конструкции вашего строения. Давайте разберемся, как сделать вентиляцию в подвале гаража и какую систему выбрать.
Вентиляция принудительная
Вентиляция гаража подвала такого типа прекрасно подойдет даже к большому строению. Здесь при помощи вентиляторов воздух подается в помещение с улицы, то есть принудительно.Правда следует сказать, что она будет значительно дороже, но можно сделать практически любой климат, если конечно поставит автоматику.Вентиляция гаража с подвалом такого типа состоит из следующих узлов:
- Системы вентиляционных каналов, которые способствуют подаче воздуха с улицы;
- Также может быть установлена и система кондиционирования, которая состоит из нагнетателей и самого кондиционера;
- Понадобится установка воздухозаборника;
- Здесь будут и диффузоры, по которым выполняется подача воздуха;
- Устанавливаются тройники, которые симулируют поток.
Основным плюсом данной системы будет то, что внешние погодные условия никак не повлияют не климат внутри помещения. Основным минусом можно считать цену, которая будет не маленькой, на нее больше всего повлияет объем помещения.
Вентиляция естественная
Вентиляция подвала гаража происходит по чисто физическим свойствам. В основе лежит разница температур на улице и в помещении. На этой основе и происходит движение воздуха. Здесь воздух из подвала просто выходит потому, что он теплее и замещается воздухом с улицы. В такой системе есть один существенный недостаток, на движение воздуха крайне сильно влияет ветер снаружи помещения (подробнее читайте Как сделать естественную вентиляцию подвала и все учесть).
Естественная вентиляция в гараже с подвалом у нас будет состоять из следующих элементов:
- Система приточных каналов;
- Вытяжные каналы;
- И продухи.
Схема вентиляции гаража с подвалом довольно проста. И здесь основным достоинствам будем считать цену, которая низкая. Самое главное все правильно предусмотреть на начальной стадии строительства (читайте Как построить погреб в гараже согласно правил).
Весь принцип работы вы можете посмотреть по видео и фото.
Сравнительная таблица:
| Вентиляция принудительная | Вентиляция естественная |
| Всегда обеспечит нужную температуру и на это не повлияет погода снаружи | Это будет самым дешевым и надежным вариантом |
| Можно менять интенсивность путем регулировки вентилятора | Здесь нет зависимости от энергоснабжения |
| Можно сделать нагрев и очистку воздуха перед его подачей в помещение | Данный вид не потребует делать обслуживания, которое может нести денежные затраты |
| Есть возможность регулировки температуры воздуха, который выходит, поэтому можно снизить затраты на отопление | Довольно дешевый вариант с точки зрения обслуживания, потребуется только периодически делать очистку каналов |
| Затраты на электропитание | Здесь нет шума во время работы |
| Могут произойти поломки, и на это надо будет нести затраты | Качественная работа зависит от погодных условий, в результате это может быть довольно низкая эффективность работы |
| Такая система довольно громоздка при установке. Так же довольно трудная установка если вы этого не запланировали на начальной стадии строительства | Довольно плохая регулировка |
| Большая потеря тепла в зимний период | |
| Вентиляция возможна в летнее время только при открытых окнах | |
| Нет возможности применить фильтры для очистки воздуха | |
| Может быть в помещении сквозняк и это делает обстановку не комфортной |
Функции вентиляции в гараже с покрасочной камерой
Очистка воздуха в помещении и фильтрация
Краска и иные химические составы выделяют вредные пары, которые необходимо выводить из гаражного помещения. Поступление чистого воздуха способствует их вытеснению и направлению на специальную фильтрацию.
Обеспечение безопасности
Летучие компоненты красочных материалов поднимаются вверх. Вентиляционная система выводит 2/3 легких ядовитых веществ, размещенных вверху и 1/3 тех, которые находятся внизу. Снижается риск возникновения пожара и снижается взрывоопасность. Кроме того, установленные фильтры существенно очищают воздух в помещении, делая его безопасным для человека.
Быстрая сушка
Благодаря вентиляционной системы и наличию горячего обдува происходит лучшее скрепление слоев красочного вещества и ускорение его высыхания.
Совет! Вытяжные системы стоит размещать на разной высоте для равномерного распределения воздушных масс в гаражном помещении. Вместе с ними необходимо установить дополнительные фильтры и обогревательные приборы. Вентиляция в гараже для покраски, которая выполняется с использованием вентилятора, монтируется на одной из стен помещения для обеспечения искусственной тяги и принудительного воздухообмена.
Необходимость вентиляции в гараже
Вентиляция в гараже нужна усиленная для вывода автомобильных газов
Потребность в обустройстве эффективной вентиляции гаражного помещения объясняется несколькими причинами, важнейшие из которых:
- вентиляция в гараже надежно защитит все расположенные внутри конструкции и предметы от негативного воздействия сырости и конденсата;
- вытяжка позволит выводить наружу токсичные смеси, представленные выхлопными газами и парами топлива, отработанных масел, растворителей и т. п.
Первый случай особенно важен зимой, когда влажность в помещении заметно превышает установленную норму. Она опасна для хранящихся в яме продуктов и является основной причиной образования ржавчины на кузове автомобиля и металлических элементах конструкции.
Возможен ли гараж без вытяжки?
Гараж для авто
Конечно, гараж без вентиляции построить можно, но вот проблем в дальнейшем с таким помещением возникнет очень много. Большинство автолюбителей зачастую ставят свой автомобиль в гараж на зимний период. А вот представьте, если в нем нет вентиляционной системы? В таком помещении и сам автомобиль и детали будут подвергаться воздействию коррозии.
Кроме того, в гараже многие и самостоятельно ремонтируют свой автомобиль. Зачастую эта работа сопряжена с использованием очень вредных для здоровья человека химических веществ. Поэтому только качественная и правильно устроенная вытяжка в погребе гаража может удалить опасные пары из помещения и снизить риск для вашего же собственного здоровья.
