Производители
Качество откатных ворот зависит от надежности всех составляющих элементов
Поэтому так важно обращать внимание на рейтинг производителей таких систем
Обзор
Среди всего этого разнообразия следует выделить несколько популярных марок фурнитуры:
«Ролтэк». Компания уже давно занимается выпуском автоматики для откатных ворот, а также всех их составных элементов. Среди преимуществ можно выделить применение специальных смазок, которые позволяют комфортно эксплуатировать ролики, независимо от температуры окружающей среды. Все направляющие изготавливают из антикоррозийной стали, которая хорошо переносит практически любой вес створки. Производитель гарантирует работу системы на протяжении 5 лет.
Виды откатных ворот
Тип ворот оказывает непосредственное влияние на характеристики опор, используемых в процессе выполнения монтажа. При этом внешний вид ворот, если судить по фото, существенно отличается в зависимости от того, к какому виду они относятся. Для каждого конкретного вида изготавливается свой каркас, к которому затем крепится полотно ворот.
Консольные ворота
Место расположения опор предъявляет определенные требования к конфигурации каркаса и порядку выполнения монтажа. Прежде чем отдать предпочтение конкретному варианту, следует поискать фото возможного исполнения каркаса ворот и его последующей отделки.
Подвесные ворота
Ворота могут быть:
- Консольными. Они комплектуются четырьмя парами колес, прикрепленными к металлической каретке и закладной фундаменте. Для крепления колесных опор используется верхняя боковая часть каркаса ворот. На фото видно, что перемещение происходит по специальной направляющей балки, жестко прикрепленной к столбам ограждения. Направляющая балка может располагаться не только посередине или вверху, но и внизу ворот;
- Подвесными. Роликовая система таких откатных ворот с таким каркасом устанавливается в верхнюю направляющую балку. Схема их установки предполагает, что несколько пар роликов располагаются по центру и с краю каркаса. К устанавливаемому полотну приваривается рельс;
- С нижним рельсом. Вариант, подходящий для установки широких створок. При помощи двух блоков каретки, соединенных с нижней направляющей, обеспечивается стабильная работа откатных ворот. По своему конструктивному исполнению ролики для откатных ворот с нижним рельсом напоминают железнодорожные колеса. У их обода радиус с внешней стороны делается меньше радиуса внутренней части.
Ролик для ворот с нижним рельсом
Последний вариант, достаточно посмотреть фото, имеет существенный недостаток. У таких ворот рельс может постоянно забиваться грязью, листьями и другим мусором. Это может вызвать серьезные проблемы в процессе эксплуатации. Даже если на фото такие ворота выглядят достаточно красиво, стоит хорошенько подумать, прежде чем отдать им предпочтение
Ворота с нижним рельсом
Нюансы выбора автоматики
Главные узлы аппаратной части: редуктор, двигатель, механизм управления. Дополнительно подбираются концевые выключатели, с их помощью происходит остановка подвижной секции при движении с обе стороны проема.
Редуктор в масляной ванне в несколько раз продлевает срок службы конструкции. Это механизмы, характеризующиеся высокой надежностью.
Двигатель
Основной критерий – соответствие массе раздвижных ворот. Чем тяжелее конструкция, тем более мощным должен быть двигатель.
Нельзя забывать и о ветровой нагрузке на автоматические ворота. Поэтому приобретать нужно двигатель с запасом по мощности.
Редуктор
Наиболее подходящим является червячный механизм. Он может быть изготовлен из стали, латуни и даже полимерного материала. Основные преимущества такого редуктора: высокая степень надежности, более тихий ход, сравнительно небольшие габариты.
Каким должен быть корпус редуктора?
Для долговременной эксплуатации рекомендуется приобретать механизм, закрытый в корпус, который выполнен из алюминиевого сплава.
Если боитесь за сохранность привода, можно дополнительно купить антивандальный короб
Такой вариант может исправно работать десятки лет. Прочный корпус предотвратит быстрый износ редуктора.
Концевые выключатели
Их крепят на зубчатой рейке. Встречается две разновидности: магнитные и механические концевики. Первый из вариантов более эффективен, так как будет работать даже в сложных погодных условиях. Их используют в количестве 2 шт.: справа и слева, меняя полярность при этом.
Блок управления
Автоматические подвижные створки перемещаются электроприводом, один из основных узлов которого – блок управления. Главные критерии при выборе: временной интервал открытия створки, плавный старт и остановка, возможность срабатывания в автоматическом режиме при закрытии ворот.
Лучшеие показатели: такие как, пешеходный проход, мягкие старт и пуск, автоматическое закрывание, датчик ограничения потребления мотора.
Как изготавливаются рельсовые откатные ворота своими руками: порядок действий
Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.
Ролики движутся по специальному наземному рельсу
Необходимые для работы инструменты и материалы
Для монтажа следует иметь в наличии:
- сварочный аппарат;
- пилу;
- болгарку;
- шуруповёрт;
- ручной слесарный инструмент.
Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.
Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот
Подготовка основания для двигательного механизма
Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.
На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.
Заливка бетонного раствора для бетонного основания выполняется постепенно
Установка опорных столбов и монтаж направляющих
После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.
Рельс следует надёжно зафиксировать
Установку опорных столбов выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию. | |
| Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки. | |
| Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор. |
Изготовление полотна откатных ворот
Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.
Положение каждого элемента должно быть тщательно выверено
Установка конструкции и фурнитуры
Изготовив ворота, приступаем к их установке. Для этого:
| Иллюстрация | Описание действия |
| К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры. | |
| Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции. |
Заливка фундамента
Устанавливают опалубку и заливают
Как только вы проложили проводку, закладной элемент можно заливать бетонной смесью. Для этого вам понадобится цемент марки М400, песок и щебень. Пропорции следующие: на 1 кг цемента нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:
1+3+4=8
8/2=4
Итого получается 4 л воды на 1 кг цемента, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею
Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания
На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

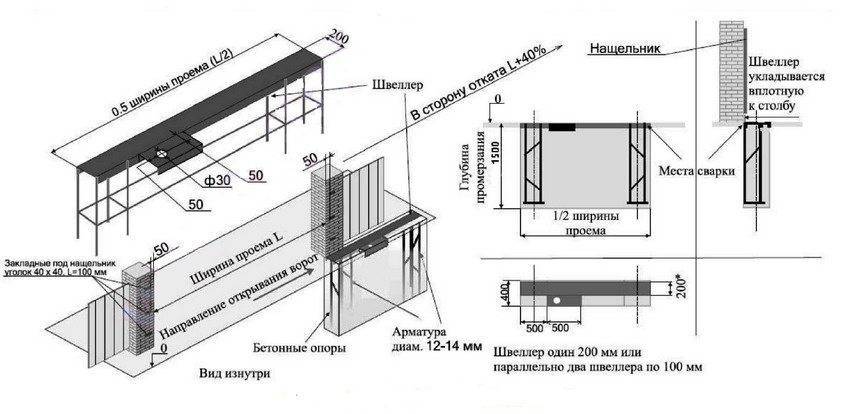

Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

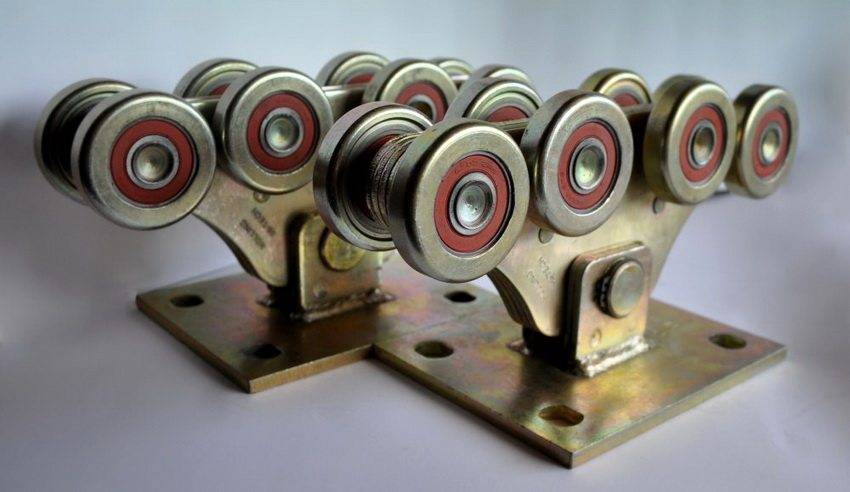

Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Особенности проектирования конструкции
Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.
Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.
Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.
Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.
Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.
Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

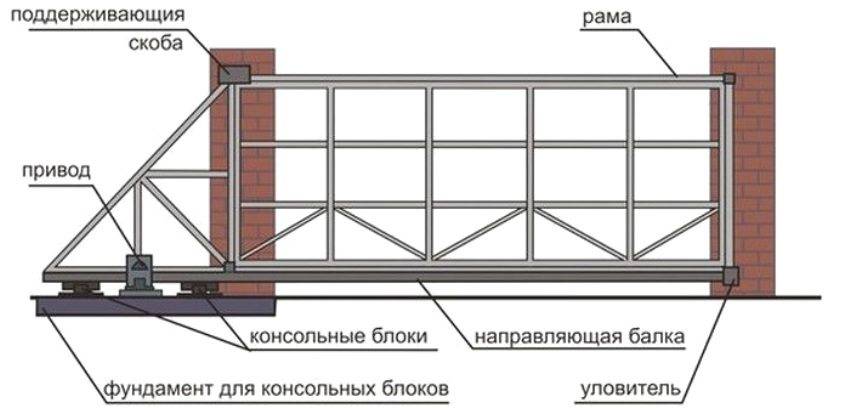

Устройство откатных ворот
Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.
Откатные ворота могут использоваться как для приватных так и для общественных участков
В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:
- опора или тележка – на две опоры устанавливается консольная часть;
- направляющая балка – принимает на себя нагрузку веса ворот;
- нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
- верхний ловитель – снижает уровень парусности конструкции;
- съемный ролик – является опорой для края ворот в то время, когда они закрыты;
- верхний фиксатор или кронштейн – не дает створке уходить вбок;
- подставка – основа для опор, по которым двигаются створки.
План конструкции раздвижных ворот
Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.
Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.
Схема монтажа откатных ворот
Как выбрать ролики для откатных ворот и другие комплектующие
На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.
Правильный выбор хороших комплектующих обеспечит надежность конструкции
Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок. Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие
Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:
Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:
| Производитель | Вес створки, кг | Ширина проема, м | Длина балки, м |
| Ролтэк МИКРО | до 350 | до 3 | 4.5 |
| Alutech | до 450 | до 4 | 6 |
| Ролтэк ЭКО | до 500 | до 4 | 6 |
Назначение и конструкционные нюансы
Применяются подобные конструкции, оснащенные электроприводом, на участках коммерческих и частных владений. Их задействуют на объектах, где недостаточно свободного пространства для установки более габаритных ворот, а также в случае, когда важны внешние характеристики ограждения.
Лучшим если вы обратитесь к специалисту, которые не только подскажут хорошего производителя, но и укажут на конкретный комплект для ворот.
Основной элемент конструкции – подвижная створка. Управление осуществляется посредством узла автоматики. Вся конструкция опирается на закладную деталь в фундаменте.
Подвижная створка перемещается посредством консольных блоков – это роликовые опоры, на которые помещена несущая балка и полотно раздвижных ворот. Чтобы секция удерживалась в вертикальном положении, на столбах ограждения крепится фурнитура: уловители, кронштейны и пр.
Какой комплект выбрать?
От того, насколько правильным будет выбор комплекта, зависит стабильность и долговечность работы системы. Именно поэтому изначально предпочтение должно отдаваться качественным кареткам, способным обеспечить легкое, плавное и бесшумное движение створки с конкретным весом и габаритами. Для этого приобретаемый комплект должен отвечать ряду требований.
Пример комплекта
Критерии выбора
При выборе можно руководствоваться следующими критериями:
- В каком месте должна устанавливаться роликовая тележка?
- Из какого материала (металла или пластика) изготовлены колеса?
- Как сильно упрочнен материал в процессе производства колес?
- Какие подшипники установлены в опорах?
- Кто изготовил конкретную модель?
- Какова стоимость изделия?
Ценовой фактор следует рассматривать в последнюю очередь, обращая внимание на прочностные характеристики выбираемого изделия
Итальянский набор
Требования, предъявляемые к прочности конструкции, в основном будут зависеть от:
- Общего веса монтируемой конструкции;
- Габаритов проема, определяемых видом транспорта, который может заезжать на огороженную территорию;
- Высоты установленных створок.
Пластиковое колесо
Материал, из которого изготавливаются колеса, оказывает непосредственное влияние на максимальный вес ворот. Так, если для их изготовления используется полимер или металл, подвергнутый упрочнению, наибольшая масса створок может достигать 1,2 т.
В процессе выбора следует обратить внимание на стойкость используемого материала к внешним воздействиям. Он не должен бояться атмосферных осадков, выдерживать температурные колебания без утраты основных эксплуатационных характеристик
Металлические элементы должны быть подвергнуты антикоррозионной обработке.
Колеса, подвергнутые антикоррозионной обработке
Размеры поперечного сечения устанавливаемых деталей должны быть оптимальным. Чрезмерное увеличение параметров вызовет удорожание монтируемой конструкции. Недостаток приведет к тому, что эксплуатация ворот станет небезопасной, а срок службы – не продолжительным. При расчете размеров следует ориентироваться на схему нагружения и схему расположения опор.
