Устройство и принцип действия откатных ворот
Два метода изготовления:
- Моноширма;
- Двойное синхронное изделие.
Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.
Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.
Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.
Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.
Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.
Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:
- Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
- Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
- Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.
Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.
Инструменты для сборки и установки откатной конструкции
Набор инструментов и оборудования прост, за исключением сварочного аппарата и бетономешалки, которые можно арендовать:
- Болгарка, шуруповерт, перфоратор.
- Молоток, уровень, рулетка.
- Емкость для замешивания раствора, шанцевый инструмент.
- Набор гаечных ключей для крепления и регулировки фурнитуры.
Для прокладки электрокабеля, питающего двигатель откатного механизма (если ворота будут автоматизироваться), необходимо выкопать траншею глубиной около 30 см, и утеплить ее. При прокладке кабеля по воздуху все столбы должны иметь заземление, как и конструкция ворот. Участки присоединений кабеля к системе автоматики и к двигателю должны помещаться во влагозащищенный неэлектропроводный корпус.
Типы конструкций откатных ворот
На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:
- Возможность сварки в домашних условиях.
- Надежность.
- Удобство эксплуатации.
С использованием рельса
Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.
К основным достоинствам рельсовых моделей относят:
- Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
- Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
- Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.
Рельсовые отатные ворота.
Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.
После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.
Консольные ворота
Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.
В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).
Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.
Среди преимуществ консольных ворот выделяют:
- Свободный ход движущихся узлов.
- Неограниченный заезд по высоте.
- Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
- Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
- Простоту монтажа электрического привода.
Консольные ворота, плотно прилегающие к ограждению.
Среди недостатков:
- Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
- Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.
Подвесная конструкция
Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:
- Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
- Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
- Устойчивость к взломам.
Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.
Подвесные откатные ворота.
Предпочтение распашной конструкции
Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.
Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.
Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:
- они несложные в изготовлении;
- в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
- качественно изготовленное изделие прослужит долго своему хозяину;
- огромный выбор материала для обшивки;
- возможность установки автоматики;
- масса вариантов декорирования;
- простая эксплуатация.
Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.
Размеры
Чаще всего строения делаются совместно с забором. Однако если на остальном периметре участка пущена живая изгородь, либо происходит процесс расширения проезда, поэтому нужны новые постройки, главное – сделать точные, правильные замеры.
Замер высоты исходит из возможности проема, ветрености участка. На многих участках установлены изогнутые под заезд газовые трубы, дворовые ворота не должны вплотную подходить к трубе. Внизу также следует оставлять зазор. Зависит от покрытия подъездных путей. Если они асфальтобетонные, засыпанные плотно мелкофракционным щебнем, можно оставить около 7 сантиметров. Допустим, внизу голая земля, существует возможность зарастания травой, лучше оставить 10 сантиметров, либо немного больше. Это необходимо не только для вентиляции участка. Ветряные порывы – очень опасная штука, не находя выхода своей силы, могут повалит ворота, прихватив с собой забор. Другое дело — фасад вентилируемый. Например, такую конструкцию имеют кованые изделия. За счет просветов, они хорошо продуваются, поэтому существует больше вариантов их установки.
Створы должны иметь минимальный зазор, походить не вплотную. Поставив их максимально плотно, впоследствии после усадки створки перестанут закрываться, будут тереться. Чаще делают зазор 1,5-2 сантиметра, прикрепляя к одной створке металлическую рейку, закрывающую зазор снаружи, нивелирующею зазор изнутри.
Крепление петель и запора
После тщательной проверки дела своих рук приступают к установке навесов. Их потребуется четыре: два нижних варятся к раме, верхние – к каркасу полотен. Для усиления конструкции дополнительно привариваются металлические пластины.
Навесы устанавливаются таким образом, чтобы обеспечивалось полное открытие полотен не менее чем на девяносто градусов. Следует обеспечить строгое соответствие вертикальности размещения навесов. Перед окончательной сваркой необходимо установить петли на прихватках, собрать конструкцию и убедиться, что створки свободно перемещаются, отсутствует перекос и неточности в размерах. Только после окончательной проверки выполняется сварка.
В качестве запорных устройств используются замки фабричного производства. Они врезаются в полотна, с тщательной выверкой размеров.
Для одной створки выполняются стопоры вверху и внизу. Их изготовление ничем не отличается от выполнения засова, с той лишь разницей, что данные элементы располагаются вертикально. В раме просверливаются отверстия для прохода стопоров, в пол и стену выше и ниже рамы вставляются трубки, диаметр которых подбирается таким образом, чтобы через них свободно проходили указанные элементы.
Дерево для ворот: преимущества и недостатки
Гаражные ворота, сделанные из дерева, обладают массой достоинств:
- При должной эксплуатации сроки службы натуральных деревянных изделий варьируются в пределах от 7 и до 10 лет.
- Дерево является дышащим материалом, легко вбирающим в себя избыточную влагу и пар, часто присутствующие внутри гаражного помещения. Подобное свойство материала способствует понижению влажности внутри гаража и благоприятно сказывается на состоянии самого автомобиля.
- Дешевизна и доступность материала – качества, играющие немаловажную роль при выборе заготовок из древесины, предназначенных для строительства гаражных ворот.
- Материал легок в обработке – не требует каких-либо особых и дорогостоящих инструментов.
Однако, остановив свой выбор на древесном сырье, необходимом для строительства гаражных ворот, нужно знать и об имеющихся недостатках этого материала:
- Нулевой огнестойкости деревянных конструкций.
- Подверженности дерева заражению – грибком, плесенью, и воздействию со стороны насекомых.
- Старения конструкции; через определенный момент времени – потери внешнего вида, ссыхания или разбухания сооружения, в зависимости от тех или иных погодных условий.
Важно! Для большей долговечности и сохранности гаражных ворот используют специальные пропитки, воздействие которых направлено на оберегание данного изделия
Инструкция по изготовлению и установке: устройство ворот
Если вы решили выполнить распашные ворота своими руками, то должны более подробно ознакомиться с их устройством. Это поможет составить собственный чертеж. В основе будущей конструкции лежит каркас из профиля круглой или квадратной трубы. Диаметр в первом случае может изменяться в пределах от 20 до 40 мм.
Каждая створка будет иметь одну или две прожилины, располагающиеся горизонтально. Это позволит увеличить жесткость. Вы можете использовать и другие варианты. Например, ребра могут располагаться еще и по диагонали. Такое решение позволит удерживать геометрию ворот. Створку следует прикручивать на саморезы или приварить к столбам на петли для распашных ворот.
На створку будет достаточно двух петель, размеры каждой из которых составят 30 мм. Столбы будут иметь вид металлической трубы, ее диаметр может изменяться в пределах от 70 до 76 мм. Можно применить ещё и профилированную трубу, в данном случае ее размеры в сечении будут равны 20 x 40 мм. Опорой для ворот распашных, своими руками которые вы будете изготавливать, могут выступить железные трубы. Их закладывают в кирпичные или бетонные столбцы. Для этого следует предусмотреть наличие закладных деталей в кладке, за которые привариваются навесные стойки.
Для диагоналей и поперечин необходимо использовать профиль квадратного или прямоугольного сечения. В первом случае его размеры будут равны 20 x 20 мм, во втором – 20 x 40 мм. Как показывает практика, оптимальной шириной для ворот считается параметр в 3 м. Этого достаточно для легковой машины или грузовика. Если есть желание сэкономить, то размеры не стоит уменьшать больше, чем на 20 см. Что касается высоты, то обычно она составляет 2 м без учета подъема над землей.
Засов для ворот распашных обычно имеет вид Г-образного штыря или стопора, который располагается в нижней части. В основании из земли, в том месте, где ворота будут фиксироваться, следует предусмотреть отверстие из трубы. Ее внутренний диаметр должен оказаться больше на 10 мм по сравнению с толщиной засова для ворот распашных. Жестких ограничений в длине нет.
Дополнительно к стопорам можно установить горизонтальный затвор, который располагается по линии поперечин. Как было упомянуто выше, наиболее практичным вариантом отделки станет зашивка профлистом. Обычно его фиксируют, отступая от основания 7 см.
Основные виды
С учетом того, как створка будет открываться, ворота для забора из профнастила делятся на два вида: раздвижные либо распашные. Каждая конструкция из профлиста имеет достоинства и недостатки.
Распашные конструкции из профлиста
Этот вид воротных конструкций из профлиста самый простой для монтажа своими руками. Распашные изделия имеют два несущих столба, куда крепятся створки, оцинкованные металлическим листом.
Вариант ворот и калитки
Установленные гаражные воротные системы можно сделать с открытием вручную либо оборудовать автоматикой. Причем встраивать электрический привод можно для створок изделий любого размера.
Самодельные распашные воротные системы просты в монтаже, но есть один недостаток – требуется пространство, чтобы открыть створки в гараж.
Откатные системы
Наиболее удобными в эксплуатации являются откатные конструкции из профлиста. Их устройство сделано так, что полотно во время открывания отъезжает в сторону, что значительно экономит место.
Откатные ворота
Помимо этого, после монтажа раздвижной конструкции из профлиста отпадает надобность очищать территорию от снега, чтобы открыть створку зимой. Но, невзирая на множество преимуществ, есть определенные недостатки:
- для установки воротной системы потребуется покупка некоторых дополнительных комплектующих элементов для монтажа;
- заливка фундамента производится по более сложной схеме;
- стоимость этих воротных систем из профнастила намного дороже.
Такие воротные системы чаще всего оборудуют автоматикой. Открывать вручную конструкцию ворот из профлиста очень сложно.
Схема движения створки
Складные конструкции из профлиста
Воротная система представляет собой вертикальные створки, соединяющиеся друг с другом и работающие по принципу «гармошки». Створка перемещается на роликах по направляющим вверх. Воротные системы небольшие по размерам, поэтому могут устанавливаться в любой части проема. Но такая конструкция является не очень надежной.
Декоративные изделия
Эти воротные конструкции, как правило, декорируют аркой, разными элементами ковки. Чтобы соорудить красивую модель с художественными элементами декора, необязательно иметь кузнечный опыт и уметь ковать. Все можно купить в магазинах. Для установки кованых деталей необходимы лишь навыки сварщика.
Красивое фото конструкции ворот из профлиста можно посмотреть ниже.
Вариант с ковкой
Пошаговая работа возведения ворот
Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.
Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.
Учимся делать створки для ворот
- Подготовить чертеж.
- Расчет материалов происходит из ширины конструкции.
- При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.
Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.
Грунтовка и покраска ворот
Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.
Как собрать ворота своими руками
Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.
Шаг 1. Подготовка
На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.
Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.
Шаг 2. Сборка и сварка
Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.
Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.
Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.
Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.
Помимо каркаса створок нужно подготовить «коробку». «Коробка» крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.
Шаг 3. Облицовка и покраска
Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.
Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.
Подробнее про облицовку
Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.
Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.
Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.
Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.
Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.
Как правильно выбрать материалы
Можно построить простейшие ворота из дерева. Это отлично подойдет, например, для входа на огород. В качестве входа на участок, деревянные ворота совершенно не подходят. Это обусловлено низкой надежностью и ударопрочностью. В этом случае отлично подойдут металлические, либо из каких-нибудь сплавов.
Выбирая материал для ворот необходимо брать во внимание несколько факторов. Самый первый это прочность конструкции
Насколько ворота должны быть устойчивы и ударопрочны.
Если речь идет об обычном дачном участке, на котором нужно установить ворота, подойдет обыкновенная металлочерепица. Она легкая, относительно прочная, не требует почти никакого ухода. А сделать своими руками автоматические распашные ворота на их основе очень легко.
Сбор данных
Сбор данных включает в себя анализ места, на котором будут устанавливаться ворота. Речь идет о водных коммуникациях, которые могут пролегать под постройкой. В том случае, если там пролегают трубы, забор ставить в том месте нельзя. Это обусловлено дальнейшей невозможностью оперативно осуществить ремонт труб.
Более того, если речь идет о частном участке, пожарные машины часто подключаются к трубопроводу, чтобы получить неограниченный доступ к воде. Также необходимо учесть возможность проезда крупногабаритного транспорта аварийных служб.
Вполне вероятно, что когда-либо в будущем понадобится присутствие на участке специальной техники. Конструкция забора должна учитывать такие возможности, обеспечивать беспрепятственные проезд подобной техники.
Ковка
Идея создания
Кузнецы из остатков материала изготавливают вензеля, разные ажурные кованые элементы. Именно их можно купить по приемлемой стоимости. Различные производители предлагают штампованный кованый декор, но все узоры и конструкции элементов однотипные, а ручная ковка всегда оригинальна.
Чертеж входной группы из ковки
Любые конструкции двери с наложенной ковкой приобретут совершенно другой вид. Ковка отлично комбинируется с деревом. Для придания привлекательности безликой конструкции входной двери из металлоштакетника на изделие достаточно установить всего 3–4 кованых элемента.
Эскиз модели
А людям без опыта кузнечных работ, которые хотят непременно всю конструкцию входной калитки сделать самостоятельно, можно порекомендовать следующий вариант: имитация ковки из листовой стали.
Отличить их от настоящих элементов ковки можно только в том случае, если точно замерить на нескольких участках толщину материала декоративного изделия.
Схема и размеры изделия «Praque»
Калитка, которая сделана самостоятельно, обойдется значительно дешевле, чем заказывать конструкцию у специалистов. Но чтобы сделать полноценную дверь, будут необходимы разные комплектующие: защелки, замки, петли. Стоимость дополнительных аксессуаров вполне доступна для каждого человека, который решился на монтаж данного изделия своими руками.
Установка автоматики
Практически любое распашные конструкции ворот можно дополнительно оборудовать автоматикой для более удобного открывания и закрывания. На рынке материалов можно встретить несколько типовых решений электрически приводов, в составе которых есть управляющий блок, сигнальная лампа, электромагнитный замок и принимающая антенна. Как правило, устройства работают от обычной однофазной электросети и могут оформляться так же, как и сами автоматические распашные ворота, своими руками сделать которые сложнее и дороже, чем обычные.

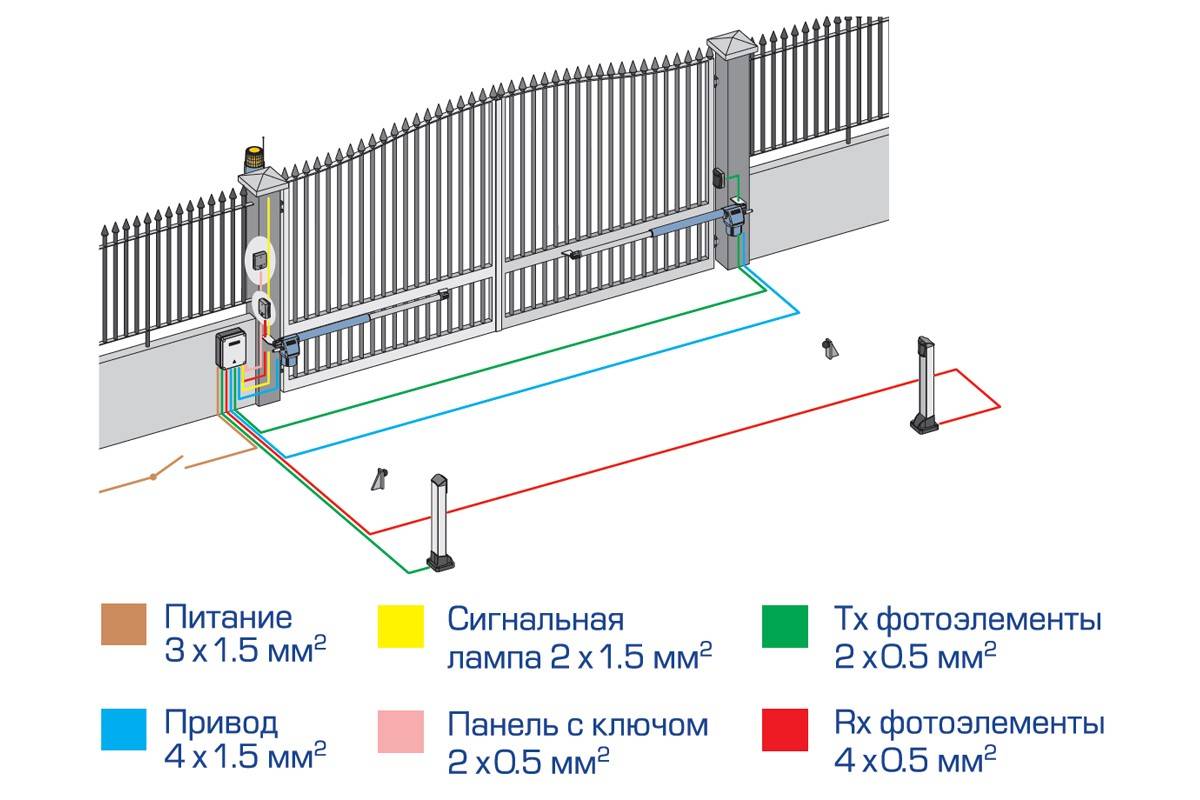

Схема проводки автоматических ворот
Автоматику применяют и для систем с наружным открыванием створок, и для вариантов с внутренним. А управляющий блок размещают сразу же у столба, предусматривая для него специальное место. Если такого не было, а стена кирпичная, для установки оборудования выдалбливают нишу в кирпиче. Главное при этом – установить подходящую по диаметру сечения проводку, предусмотрев место для её прокладки.
После монтажа устройства, обеспечивающего автоматизированную работу конструкции, число её преимуществ распашных заметно повышается. Теперь управлять ими можно будет даже на достаточно большом расстоянии. Например, из дома – дальность пульта для автоматического открывания и закрывания может достигать 30 метров.
