Ворота подъемные с электроприводом своими руками

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

Прежде чем приступить к работе, необходимо определиться с типом механизма и сделать чертеж

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки

Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку

На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные самодельные ворота для гаража с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Средства защиты от взлома

При сборке подъемных гаражных ворот своими руками надо позаботиться и о безопасности, особенно, если используется электропривод для автоматизации ворот. Существует несколько разновидностей средств защиты, которые можно применять по отдельности или одновременно. Популярны следующие устройства:

Автоматический привод. Он оснащается защитной системой блокировка. Если кто-то пытается взломать ворота, происходит заклинивание механизма (так как электрический сигнал отсутствует).

Установка рамы в проем

Установка скрытого замка. Запорное устройство «с секретом» – проверенный временем способ защиты, его часто устанавливается на автоматических подъемниках. Оно не рассчитано на дистанционное управление, и значительно снижает вероятность взлома.
Защитная система с удаленным доступом. Вы получаете доступ к управлению автоматикой через смартфон; система может работать самостоятельно, или стать частью «умного» дома.
Защита против поддомкрачивания. Вы устанавливаете сигнализацию, которая срабатывает при попытке поддеть створку

Элементарный девайс успешно справляется с задачей: отпугивает злоумышленника и привлекает внимание окружающих.

Ручное управление воротами

О секционных воротах с дверью в следующем видео:

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

• Установка производится на полотно ворот.
• Монтируются на направляющих.
• Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

Сложность самостоятельной сборки

По моим наблюдениям, подъемные модели в современных гаражах все чаще заменяют классическую распашную конструкцию. Их достаточно просто установить, а эксплуатация отличается удобством. Но если вы задались целью сделать подъемные ворота в гараж своими руками, стоит иметь в виду следующие моменты:

У конструкции имеется технологический зазор между проемом и полотном

Важно обеспечить плотное прилегание ворот к раме, чтобы гараж оставался утепленным; проблему щелей решает резиновый уплотнитель.
Желательно предусмотреть в полотне калитку, это позволит сохранять тепло в зимний период.
Во время открывания конструкция выступает за границу гаража на метр и более; подъехать вплотную вы не сможете.
Если в качестве лицевого покрытия будет использоваться металл, выбирайте оцинкованный лист, чтобы избежать коррозии.. Модель с дополнительным освещением

Модель с дополнительным освещением

Видеоотчет по конструкции ворот:

Далее переходим к техническим вопросам: какие материалы понадобятся для монтажных работ, и в каком порядке происходит сборка.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

• строительный уровень и рулетка;
• металлические листы для формирования полотна створки;
• аппарат для сварки;
• электрическая ножовка по металлу;
• дюбеля и кронштейны;
• электродрель;
• металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Проектирование и расчёт секционных ворот

Как сделать подъёмные ворота своими собственными руками? Сначала нужно подготовить чертеж

Для этого обращают внимание на ряд критериев

1. Количество транспорта, которое будет находиться внутри помещения. Если автомобилей будет несколько, то можно сделать независимые створки для каждого, либо широкую конструкцию, чтобы через неё могло одновременно проехать несколько машин. Обе конструкции не отличимы по техническим характеристикам, главное, заранее предусмотреть надежность механизма, что будет осуществлять подъем, а также прочность крепежа. Он должен выдерживать нагрузку веса полотна, в статике и динамике.
2. Габариты машин, что будут въезжать внутрь: ширина, высота, длина машин. Если ворота строят для двух автомобилей, нужно учитывать минимально возможное расстояние между ними. Чтобы обеспечить комфорт движения, ширина проема должна быть на 70 см больше, нежели этот же показатель машины, если планируется осуществление перпендикулярного въезда. При заезде с определенным углом, необходимо оставить до метра свободного пространства. Если будут заезжать несколько машин, то дополнительно берут полметра на расстояние между ними. Высота проема должна примерно на 20 см быть больше этого же показателя у машины (с учетом габаритов всего оборудования, что крепится на крыше автомобиля).

Подбор материалов для изготовления ворот

Когда построена схема гаражных ворот, необходимо переходить к подбору материалов, которые понадобятся для оснащения конструкции. Секциями могут выступать металлические или иные панели (к примеру, сэндвич), иногда рейки из древесины.

На нижней части полотно секций крепится концевым профилем. По бокам он защищен боковыми накладками, что придают дополнительную жесткость, защищают торец от воздействия негативных факторов окружающей среды. Направляющими здесь являются швеллеры из металла. Металлические уголки используют для крепления по вертикальным углам.. Кронштейны также готовят из профиля.

Подъемный механизм включает:

• пружина;
• вал;
• муфта соединения;
• наконечники в форме пружины;
• подвес;
• барабан;
• трос.

Подбор инструментов

Чтобы процесс монтажа прошел без проблем, нужно заранее озаботиться подготовкой таких инструментов:

• дрель и сверла к нему;
• уровень;
• молоток;
• плоскогубцы;
• отвертки;
• рулетка;
• строительный нож;
• болгарка;
• гаечные ключи разных видов.

Очень важно предусмотреть наличие средств защиты, к которым относят перчатки, очки. Важно приготовить стремянку, чтобы проводить работы на высоте

Как своими силами изготовить подъемные гаражные ворота

Перед тем, как начать изготавливать подъемные гаражные ворота своими руками необходимо определиться с механизмом открывания. После выбора его типа, снимаются размеры проема ворот, проектируется эскиз конструкции, приобретаются материалы и инструмент.

Для работы понадобятся:

• Деревянные бруски, для изготовления коробки – сечением 12 х 8 сантиметров и на потолок 10 х 10 сантиметров.
• Металлические штыри.
• Уголки равносторонние: для рельсов, сечением 40 х 4 и для рамы 35 х 4.
• Швеллер №8 для кронштейна.
• Пружина.
• Металлический прут, диаметром 8 миллиметров.

Схема установки ворот

Инструкция, по которой изготавливаются ворота гаражные подъемные своими руками предлагает:

• Собрать каркас из двух вертикальных брусков и одного поперечного. Детали соединяются стальными угольниками или пластинами.
• Вертикальные стойки заглубить в стяжку пола на два сантиметра.
• В проеме каркас зафиксировать стальными штырями.
• Собрать раму для полотна ворот.
• Полотно ворот собирается из досок, снаружи покрывается стальным листом.
• Пенополистирол, пенопласт можно использовать для теплоизоляции.
• Изготовить опору для узла: в одной из полок уголка сверлятся два отверстия диаметром 10 миллиметров для крепления опоры к стойкам, в другой полке еще три отверстия под фиксацию пружинного кронштейна. Для пружины опору лучше делать из швеллера.
• Из полосы металла изготовить регулировочную пластину, для соединения пружины и кронштейна.
• Крайние витки пружины выгибаются в виде зацепов, снизу присоединяется регулятор напряжения, изготовленный из прутка. На одной стороне получается кольцо, на другой выполняется нарезка резьбы.
• Из уголка изготовить шарнирный узел для низа конструкции с отверстием диаметром 8,5 миллиметров и приварить его к раме между ребром, расположенным снизу и серединой отверстия, предназначенного для установки рычага механизма подъема, расположенного на 120-миллиметровом шарнире.

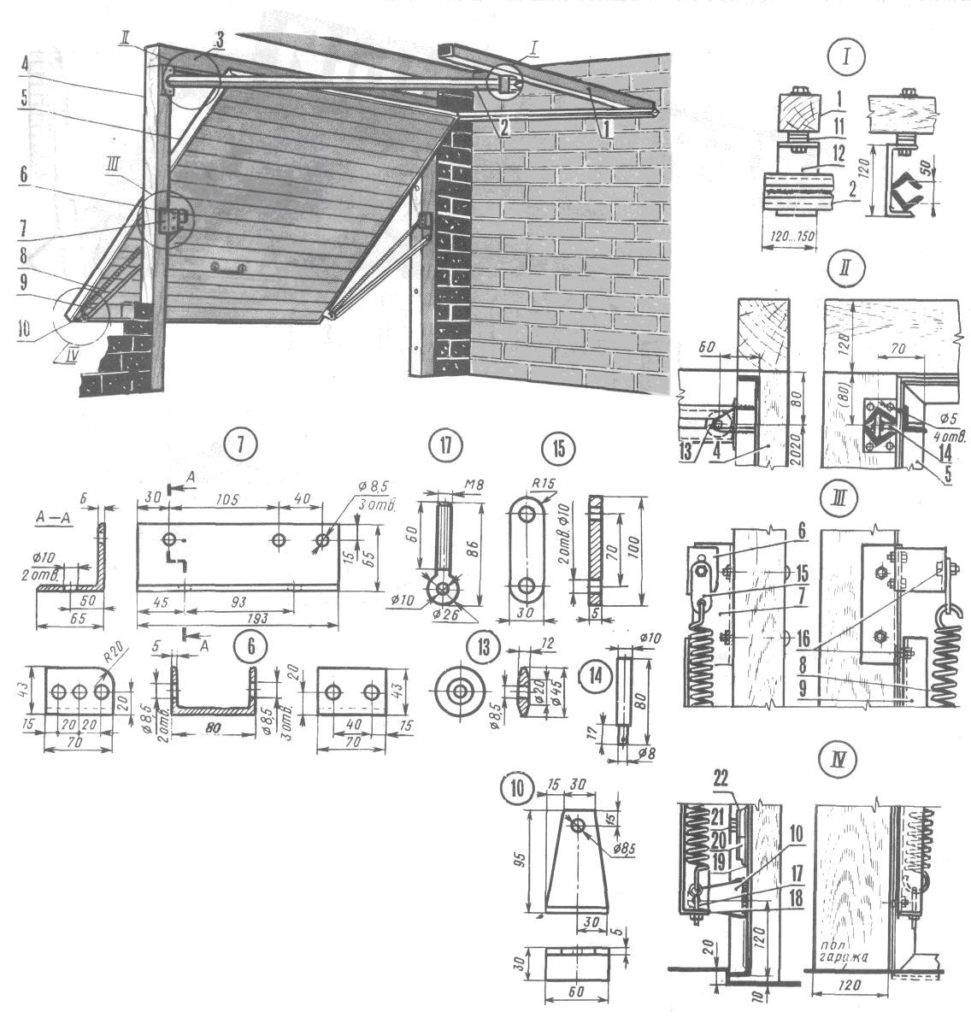

Детали и узлы для сборки гаражных ворот

• К торцу рычага приварить пластину для установки регулятора напряжения.
• Изготовить рельсы, по которым будут перемещаться ворота. Для этого соединяются два уголка, а затем свариваются таким образом, чтобы между их вершинами оставалось внутреннее пространство в пять сантиметров и свариваются по одному краю.
• Рельс приварить к пластинке с отверстиями. Между осью направляющего и ребром, установленным внизу поперечины, следует оставить промежуток 8 сантиметров.
• На другом конце рельсы приварить кусок швеллера, отступив от конца примерно 15 сантиметров.
• Швеллер фиксируется болтом к потолочному бруску.
• В процессе монтажа следует проводить постоянный контроль горизонтальности направляющих.
• Полотно дополнительно можно оснастить стопорными системами, которые увеличат его безопасность, а установка разных предохраняющих механизмов защитит от взлома.
• Увеличить количество света в гараже, можно установкой в полотне вставок из полупрозрачного материала.
• Для придания конструкции дополнительной устойчивости можно наклеить компенсирующие накладки и установить резиновую окантовку.

Как правильно сделать ворота подъемные для гаража более подробно покажет видео. Так же на нашем ресурсе Вы можете подробно узнать о распашных гаражных металлических воротах с калиткой.

По какому принципу работают подъемно-поворотные ворота

Поворотно-подъемные ворота на гараж состоят из:

• Рамы. Это основа конструкции, устраивается в проеме гаража или непосредственно за ним и служит ведущей частью изделия при перемещении ворот. Изготовление рамы обычно производится из труб прямоугольного сечения.
• Системы роликов и подъемных рычагов, служащих для открывание ворот. С их помощью створка конструкции перемещается по направляющим, а затем закрепляется под потолком гаража.
• Полотна. Нижняя его часть поднимается вверх и над проемом гаража образует козырек. Для утепления гаража дверное полотно обклеивается прессованным пенопластом, утепляется пенополистиролом или другими теплоизоляционными материалами. Для красоты их можно обшить панелями из пластика или дерева.
• Направляющих, которые служат для поворота рамы вокруг своей оси. При этом она переходит из вертикального положения в горизонтальное и обратно.
• Компенсационные пружины, которые в закрытом положении устройства растягиваются, а в открытом остаются свободными.

Что нужно для самостоятельного изготовления?

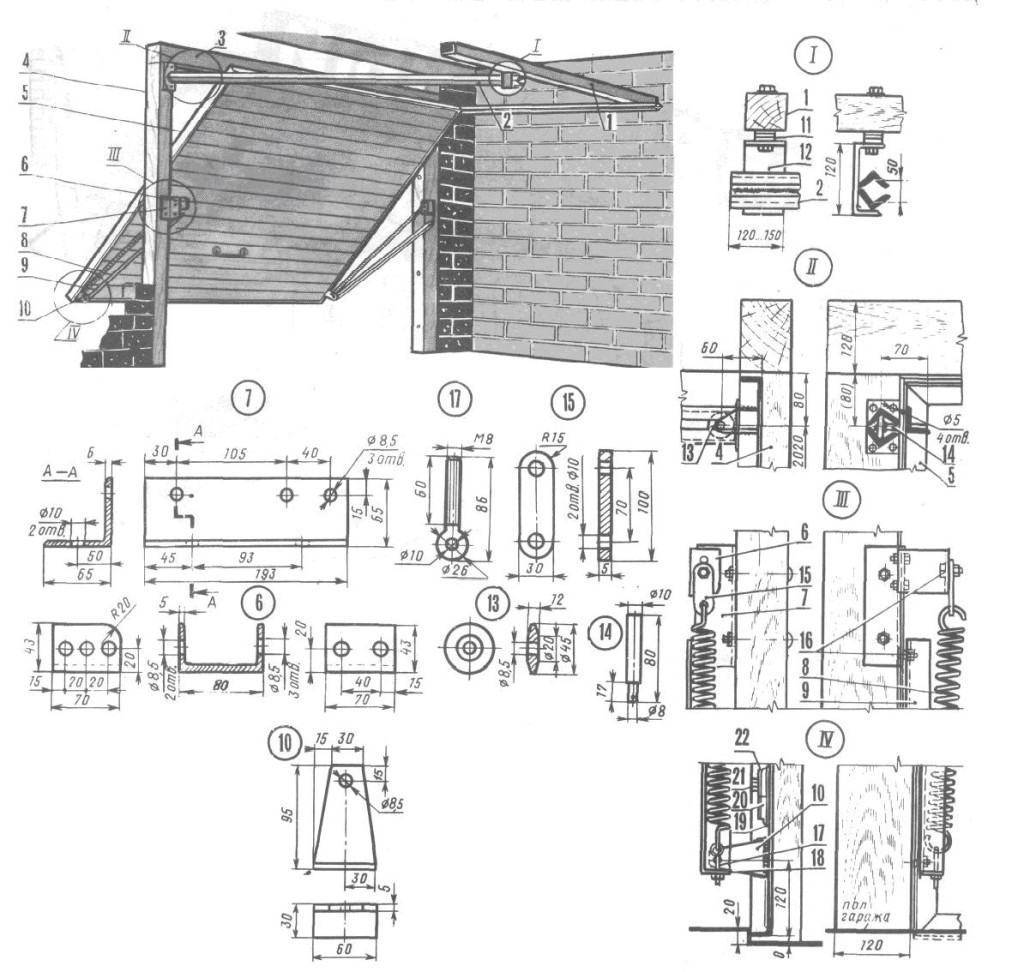

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.


Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Виды подъемных сооружений – какие можно сделать самому?

Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.

Подъемно-поворотные ворота практически невозможно сделать самостоятельно

Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.

Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд

Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов

Недостатки поворотных систем:

• «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
• необходимость в использовании качественных (а значит, дорогостоящих) материалов;
• большая масса ворот.

Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

Монтаж

Вспомогательный чертеж для правильного монтажа механизмов

Перед монтажом механизма своими руками всегда идет планирование и создание проекта будущей конструкции. В соответствии с размерами проема гаража создается рабочий эскиз или выбирается готовый вариант, максимально подходящий под имеющиеся размеры. Процесс сборки заключается в следующем:

1. Собирается П-образный короб-основание из деревянного бруса, скрепленного угольниками и пластинами из металла.
2. Затем он крепится в гаражном проеме, при этом его нижняя часть утапливается на 2 сантиметра в уровень пола.
3. Собирается полотно ворот.
4. Монтируются направляющие шарниры. Устанавливается верхний кронштейн под потолком помещения. Для того чтобы избежать заклинивания механизма, кронштейн должен двигаться по створке без затруднений. Зачастую его крепят при помощи стальных штырей, «пристреливаемых» к железобетонному перекрытию.
5. Монтируется 2 шарнира (для движения створки), их длина подбирается для каждого случая индивидуально.
6. Монтируются направляющие профили. В них нужно завести ролики шарнирного механизма. Профили прокладываются под потолком по бокам от верхнего кронштейна. После завершения монтажа, необходимо проверить плавность движения роликов.
7. Установка створки ворот в проеме гаража. Размечаются места крепления шарниров поднимающего механизма на створке.
8. Крепление шарниров к створке. При этом рычаги должны свободно скользить по направляющим. Если плавности хода нет, нужно перепроверить их взаимную параллельность. После необходимых поправок и корректировки места расположения рычагов, их окончательно закрепляют.

Весь процесс заканчивается установкой пружин возврата или механизма противовеса. В случае с пружинами, они должны располагаться с двух сторон створки. Подобно направляющим профилям они должны быть установлены параллельно. Если установленных пружин недостаточно для полного закрытия створки, дополнительно подбирают и устанавливают противовес. Либо изначально ставят противовесы, если створка тяжелая.

https://youtube.com/watch?v=z0eRZRe_K0A

Преимущества и недостатки подъемной конструкции

Подъемные ворота экономят пространство и защищают от несанкционированного проникновения

Оптимально подобранная конструкция эффективно защищает помещение гаража от посторонних взглядов, атмосферных осадков, ветра. Экономит пространство в помещении за счет того, что створка поднимается и перемещается на потолок. Рентабельность обеспечена простым строением, малым числом деталей.

Преимущества секционных ворот:

• прочность к ударам и надежное предохранение от взлома, герметичность;
• материал полотна подбирают так, чтобы он не разрушался от погодных условий и других неблагоприятных воздействий;
• ворота могут ставиться на маленьких площадях;
• предусмотрены различные варианты зашивки;
• есть возможность утепления пенопластовыми и пенополистирольными панелями.

Механизм безопасен в работе. Предусмотрено механическое и автоматическое управление. Ручное поднятие возможно, если установлены компенсационные пружины.

Для монтажа пригодны только проемы с прямыми углами. Высота пролета уменьшается на 20 см при открытой створке.
