Как сделать ворота из профлиста по чертежам своими руками?

Монтаж и установка ворот

Для сборки элементов в единое целое требуется ровная площадка, чьи размеры превышают габариты ворот. Чаще всего используется место, предназначенное для стоянки машины.

Сначала делается каркас с тщательным выведением прямых углов. После этого пускается в ход сварочный аппарат, после остывания швов зачищаются наплывы. Следующим шагом будет приваривание по разметке петель.

Монтаж профлиста

Профлист раскраивается по чертежу; заусенцы на месте срезов зачищаются. Фрагменты укладываются  внахлест, в них дрелью просверливаются отверстия и проводится фиксация с помощью саморезов. Для распорки используются кованые элементы, но можно с тыльной стороны укрепить и брусья – поперек либо по диагонали.

Яма для столба

Чтобы установить ворота из профнастила с элементами ковки, нужно в первую очередь поставить столбы, на которые они будут навешены. Глубина внедрения опор в землю – минимум 1 метр. Когда ямы будут готовы, отрезаются столбы, высота которых складывается из «подземного» метра, 10 см пространства между землей и створками и высоты самих ворот.

Обычный забор из профлиста

Опоры устанавливаются в ямы, засыпаются щебнем, который следует утрамбовать, и заливаются раствором из цемента (подойдет марка М400), щебня и песка в пропорции 1:2:4. После полного застывания бетона (оно займет примерно 3 дня) можно приступать к навешиванию створок.

  • Створка устанавливается вертикально на опору нужной высоты, к примеру, на кирпич. Размечается местоположение второй части петель. Обязательно следует выверять строгую вертикальность воротных элементов во время замеров.
  • Привариваются петли.
  • Навешиваются створки.
  • Размечаются и монтируются дополнительные механизмы: замки, щеколды, задвижки – что вы считаете необходимым.

Размечаются и монтируются дополнительные механизмы

Установка калитки проводится тем же образом. Некоторые мастера дополняют ее еще и козырьком, который будет защищать входящих и выходящих от дождя и снега. Если желаете получить максимально эстетичный вид ворот, стойки можно обложить кирпичом, либо необработанным камнем. Правда, для этого нужно обладать определенными навыками работы с кельмой и раствором.

Окончательный внешний вид

Если же у вас нет времени или желания самостоятельно установить ворота из профнастила с элементами ковки, или же не уверены в своих способностях, вы можете заказать установку у профессионалов, которые выполнят работы быстро, качественно и с учетом всех пожеланий. Разумеется, мастерам придется заплатить, но защита вашего дома, да еще и настолько красивая, стоит определенных вложений в нее.

Изготовление элементов холодной ковки

Шаг 1

Стальные полосы толщиной 4-5 мм, имеющие ширину не менее 6 см, разрезаются на 15-сантиметровые отрезки. Затем на фрагменты стали наносятся линии, по которым нужно срезать верхние углы.

Шаг 2

С помощью болгарки сталь раскраивается по меткам. Получаются длинные треугольники с заостренной вершиной.

Шаг 3

Придание заготовке визуального объема. Для этого с помощью болгарки и наждачного диска обрабатываются края пики. Элемент получает форму: заостренная вершина, тонкие грани углов и толстая середина.

Для украшения забора требуется изготовить множество таких элементов

Важно делать раскрой по одному лекалу, чтобы пики получились одинакового размера и формы

Основание пик

Для этих целей требуется четырехгранная сталь. Для украшения ворот можно использовать разную длину прута с острыми наконечниками. Например, создать с помощью заостренных пик визуальный радиус на сомкнутых створках ворот.

Шаг 1

Металлический прут раскраивается на нужные размеры. Так как крепиться пики будут зеркально, требуется тщательно продумать размер каждого элемента, чтобы в целом конструкция выглядела идеально.

Шаг 2

Разметка на пруте. Если витки будут располагаться через 15 см, то нужно карандашом отметить эти отрезки. Затем следует приступить к скручиванию витков.

Шаг 3

В стационарные большие тиски зажимается прут на нулевой отметке. В лекальные тисы закрепляется этот же прут на отметке 15 см. Затем нужно провернуть тисы на один оборот. Один виток готов. Можно сделать несколько витков на одном отрезке. Главное, чтобы зеркальные основания пик были симметричны, а по всей длине на одинаковом расстоянии находилось равное количество витков.

Таким образом обрабатываются все четырехгранные заготовки.

Виды кованых ворот

Разнообразие видов и форм кованых ворот поражает воображение. Кованые конструкции отличаются по способу открытия, дизайну, сочетанию с иными материалами обшивки.

Откатные кованые ворота отличаются удобством. Для их открытия необходимо широкое пространство вдоль забора. Механизм практически незаметен и долговечен. В его основе лежит использование направляющей рельсы и роликовых кареток. Могут открываться вручную или посредством электропривода. Иногда ворота делают раздвижными (откатными) в обе стороны.

Распашная конструкция кованых ворот имеет несложное устройство. Створки распашных ворот крепят к закладным пластинам, расположенным на опорных столбах. Как правило, замковые элементы и фурнитуру усиливают подшипниками. Это способствует быстрому открытию и закрытию ворот. При этом они могут открываться не только внутрь, но и наружу.

Калитка может выступать отдельным элементом всей конструкции, а может быть и частью ворот. Первый вариант не только выглядит добротно, но и обладает высокопрочными свойствами. Кованые ворота с калиткой внутри обойдутся дешевле, но выглядят менее эстетично.

Если нужно облегчить конструкцию и снизить её стоимость, при этом закрыть двор от посторонних глаз, идеальным решением станут кованые ворота с поликарбонатом. Поликарбонат дешевле, чем конструкции, комбинированные с металлом. Этот материал хорошо проводит свет.

Кованые ворота из профнастила смотрятся демократично, хотя могут показаться кому-то непривлекательными. Однако такая конструкция позволит сэкономить бюджет, несмотря на присутствие дорогих кованых элементов. Профнастил отличается прочностью, за счёт входящего в его основу крепкого сплава стали. Он поддаётся корректировке формы, поэтому с лёгкостью подстроится к кованой ограде.

Состоятельные домовладельцы предпочитают изготавливать эксклюзивные кованые ворота по индивидуальному заказу. Такая работа выполняется, как правило, вручную. Отсюда их чрезвычайно высокая стоимость, которая доступна далеко не всем. На кованых воротах часто встречаются специальные вензеля и семейные гербы.

Дизайн-проект. Эскизы.

Один из самых главных этапов создания любой вещи является создание ее эскиза, и кованые изделия не исключение. Эскиз – это рисунок изделия, выполненный без соблюдения масштабности размеров, но с соблюдением пропорций изделия. Выполняется такой рисунок для того, чтобы клиент и мастер могли четко представлять объем и вид работы. На основе эскиза в дальнейшем будут изготовлены чертежи, в которых отображаются все необходимые размеры.

Кованый мост по эскизуДля чего делаются эскизы кованых изделий

Ковка очень красивый способ изготовления металлических изделий. Однако изготовление кованых украшений по четкому чертежу практически невозможно, так как сам процесс выполнения работ, не дает возможности обеспечить достаточную точность. Поэтому при изготовлении применяются эскизы кованых изделий (в дальнейшем кованые эскизы).

Причины изготовления эскизов:

  1. Клиент должен четко понимать, что он заказывает, и как будет выглядеть готовая работа. Поэтому эскиз выполняется в виде четкого рисунка простым карандашом, с учетом всех пожеланий и размеров, указанных клиентом.
  2. Расчет необходимого количества материала и срока выполнения работы. На основании эскиза мастер определит необходимое количество материала и сроки выполнения, а значит, и стоимость заказа.

Именно по этим причинам перед началом выполнения работ, всегда рисуется эскиз.

Особенности кованых эскизов

В отличии от рисунка любой другой вещи, кованные эскизы являются уже готовым вариантом, и в дальнейшем не будет переделываться. Поэтому они имеют несколько особенностей:

  1. Соблюдение не только пропорций, но и масштаба изделия, с учетом всех размеров.
  2. Выполнения эскиза после уточнения размеров изделия.
  3. Художественно оформление. Поскольку кованые эскизы – это рисунки изделий, то они выполняется на профессиональном уровне, с нанесением всех декоративных элементов и соблюдением правил художественного рисования.
  4. Изображения в объеме. Эскиз кованого изделия по возможности и необходимости выполняется в объеме, для больше наглядности.

Учитывая все эти особенности, мастер с большой тщательностью выполняет рисунок.

Эскизы в настоящее время

Для чего рисовать эскиз. Если можно сделать фотографию? Если, вы заказываете изделие серийного производства, то в принципе достаточно будет и фотографии. Но, в случае изготовления индивидуального заказа, кованые эскизы обязательны. Они могут быть:

  1. Самостоятельным изображением. В этом случае изделие не входит в другую конструкцию, а является самостоятельной единицей. Например кованные цветы, которые становятся все более популярными в последнее время.
  2. Дополнение к другим чертежам. В случае изготовление украшений для других изделий, или изготовления всевозможных секций оград, ворот и т.д., эскизы кованых изделий могут входить в состав других чертежей, или общего вида объекта. Таким образом, определяется внешний вид и полные размеры будущего изделия.

Изготовление элементов и деталей при помощи ручной ковки, практически искусство, сродни живописи. Именно поэтому кованые эскизы не потеряли популярности в настоящее время. И многие мастерские нанимают отдельных людей, с талантом художника, для работы над такими проектами.

Порядок изготовления эскиза кованых изделий

Для того, что бы правильно выполнить эскиз, художник должен иметь некоторые навыки:

  1. Уметь рисовать на среднем или высоком уровне. для выполнения эскиза не требуется талант да Винчи, но рисовать необходимо четко и красиво.
  2. Иметь четкие познание в геометрии. Ковка включает в себя дополнительные украшения, которые необходимо правильно распределить по площади. А для этого, надо уметь рассчитывать эту площадь, в том числе и сложны фигур.

Этапы выполнения эскиза:

  1. Выяснения размеров изделия или украшения.
  2. Определения дизайна изделия. При полном взаимодействии с заказчиком, выполняется разработка внешнего вида изделия и уточнения всех видов и количества декоративных  украшений.
  3. Нанесение общего контура изделия, с учетом масштабности и точных размеров.
  4. Распределение по своим местам всех декоративных украшений.

Выводы

Изготовление эскизов кованых изделий – трудоемкий и сложный процесс, требующий от художника определенных навыков и строго соблюдения правил, как чертежного дела, так и художественного рисования. Правильное изготовление эскиза – гарантия соблюдения всех пожеланий заказчика и размеров изделия. Изготовление кованых элементов слишком трудоемкий процесс, что переделывать его заново. Поэтому, если вам предлагают сделать работу без эскиза «на глаз» не соглашайтесь, пожалейте ваше время и деньги. Четкое соблюдение всех элементов и размеров эскиза – гарантия качественного изготовления детали.

Все за и против кованой конструкции

Такие створки дополняют заборы вокруг:

  • загородных домов;
  • коттеджей;
  • частных компаний;
  • государственных учреждений;
  • развлекательных комплексов.

Среди преимуществ красивых ворот из ковки:

  1. Уникальность деталей. Куются они вручную. Именно поэтому хозяева часто заказывают изделия у кузнецов по индивидуальным эскизам, чертежам, чтобы не было повторений.
  2. Красота. Ковкие орнаменты придают ограде величественности, эксклюзивности, подчеркивают статус владельцев.
  3. Долговечность. Защищенный антикоррозийными составами металл служит до ста и более лет, оставаясь устойчивым к износу.
  4. Прочность. Ворота отлично справляются с защитной функцией, ограждая усадьбу от несанкционированного проникновения.
  5. Сочетаемость с другими материалами. Кованое железо прекрасно комбинируется с кирпичными или каменными столбами, секциями из профнастила, поликарбоната.
  6. Экологичность и безопасность сырья.
  7. Ковка не выходит из моды.
  8. Металл не нуждается в особом уходе.

Из недостатков:

Материалы и инструменты

После составления проекта приступите к подготовке рабочего инструмента и материала. Здесь главное — уметь пользоваться сварочным аппаратом и электрической дрелью. Первым делом купите материал:

  • стеновые профлисты;
  • болты и гайки;
  • профильную трубу диаметром 80 х 80 мм;
  • для изготовления створок понадобится труба диаметром 40 х 40 мм;
  • для усиления створок приобретаются квадратные трубы сечением 20 х 20 мм;
  • для создания бетонного раствора необходимы щебень, песок и цемент;
  • при необходимости купите металлический лист, который послужит косынками;
  • замки, петли, заглушки, задвижки и щеколды.

Перечень принадлежностей:

  • угольник;
  • болгарка;
  • рулетка;
  • мел;
  • гаечные ключи;
  • дрель;
  • сварочный аппарат;
  • ножницы для резки металла;
  • кисточки.

После подготовки всего необходимого можно приниматься за работу.

Примечание! Специалисты рекомендуют использовать профильные трубы толщиной не менее 3 мм — особенно это касается опор. К тому же тонкостенные металлы сложнее приваривать.

Накладки для ворот, изображения

Кованые ворота рекомендуется украсить:

  • накладками;
  • жиковинами;
  • накладными петлями.

Накладки на ворота и двери представляют из себя элементы, обладающие декоративными качествами, практичностью и служат укреплением для конструкции. Они придают изделию строгий и утонченный внешний вид. Накладки подходят под стили: кантри, готика, барокко, модерн.

Среди разнообразия накладок встречаются:

  • образцы деревьев и растений;
  • композиции;
  • геометрические фигуры.

Применение накладок придаст главному входу во двор эстетичный внешний вид.

Деревянные ворота с коваными жиковинами и ручками. Фото Святослав

Жиковины придают изделиям изящность старины. Они гармонично сочетаются с металлом и деревом, подчеркивая хороший вкус владельцев усадеб. Кованые жиковины бывают декоративными накладками, а могут нести нагрузки, если одновременно являются и петлями для ворот.

Накладные петли для ворот сочетают в себе декоративные и функциональные качества. При достаточной толщине изделий, они хорошо справляются со своим прямым назначением. Фигурные петли для ворот дополнят любой экстерьер. А их широкий ассортимент позволяет владельцам приусадебных участков выбрать оптимальный вариант, который будет сочетаться с кованой дверной ручкой и другой фурнитурой.

Справка. Фото кованых ворот (как прислать фото) демонстрируют конструкции, выполненные в соответствии с технологией холодной обработки, а также другие виды изделий.

Преимущества комплексных ворот

Ворота и калитки можно ставить деревянные, глухие металлические, ажурные кованые – вариантов на сегодняшний день различными фирмами-производителями, да и частниками, предлагается великое множество. Однако каждый из этих вариантов имеет недостатки, которых лишены ворота и калитки с элементами ковки, защищенные профнастилом. Перечислим основные преимущества.

  • Невысокий вес, в отличие от глухих металлических ворот, которые все же весят немало. И их установить самостоятельно, без посторонней помощи практически нереально. Кроме того, из-за тяжести такие конструкции со временем будут перекашиваться, то есть требовать постоянного отслеживания состояния и текущего ремонта.
  • Долговечность. Ворота из профнастила с элементами ковки прослужат хозяину куда дольше, чем деревянные или простые металлические.
  • Эстетичность. Кованые элементы придают воротам элегантный и ажурный вид, чего трудно добиться от обычных глухих образцов.
  • Надежная защита. Ажурные кованые конструкции, конечно, очень красивы, но через них двор просматривается насквозь, отчего хозяева чувствуют себя неуютно, а недоброжелатели получают возможность «присмотреть добычу». Кроме того, через решетки без труда проникают бродячие животные, которые никому на личной территории не нужны. Профлист с элементами ковки защищает и от посторонних взглядов, и от стай одичавших собак.

Надежная защита дома

Теперь калитка

Для нее вам понадобятся:

  • профнастил;
  • труба прямоугольного сечения 60 мм х 40 мм;
  • машинка для шлифования;
  • замок, петли
  • шуруповерт, дрель, саморезы с резиновой шайбой;
  • сварочный аппарат;
  • лопата, бетон, гравий.

Опорные столбики устанавливаем в бетонный фундамент глубиной в один метр. Каркас выполняется из стальной трубы с предварительной очисткой ржавчина и грязи. С вертикальных торцов нужно срезать все углы, подрезание делается под углом в 45°. Главное – выдержать строгую перпендикулярность торцов по отношению к оси. Соединение производится сваркой.

Если площадь калитки больше одного квадратного метра, ей нужно придать дополнительную жесткость с помощью косынок – металлических прямоугольных треугольников. Следующий шаг – обшивка рамы профнастилом, после чего устанавливается замок на высоте 90 см от земли.

Если замок накладной, его размещают с внутренней стороны с соответствием отверстий крепежного элемента и средней поперечной детали каркаса. Для того, чтобы замок был надежно фиксирован, под винт сверлом делается отверстие. Если замок врезной, то вам достаточно разместить весь замок в просверленное в трубке отверстие.

Петли приваривают к опорному столбику на высоте, чтобы между землей и подвешенной калиткой оставалось расстояние в 10 см. Если опоры бетонные, петли фиксируются с помощью закладных пластин. Отбойник размещается на противоположном столбике

Важно правильно определить высоту размещения отбойника

Это делается следующим образом: стойка смазывается материалом, на котором остаются отпечатки от любого прикосновения. Затем замок запирают. Там, где отпечатался след замка, нужно сделать паз для ригеля отбойника.

Декорирование коваными деталями проводят, чтобы декоративная решетка была не первом плане, а профлист служил фоном. Если вы добавите в общий дизайн пару кованых светильников на боковых столбиках, у вас выйдет эксклюзивная и неповторимая по своей элегантности входная группа.

Материалы и инструменты

Для изготовления калитки из профнастила своими руками потребуются следующие материалы:

  • профнастил с полимерным покрытием (из акрила, поливинилхлорида, полиэстера, полиуретана);рекомендуемая толщина 0,6-0,9 мм; высота волны обычно бывает небольшая – порядка 10 мм;
  • кровельныесаморезы с резиновый шайбой, окрашенные под цвет листа;
  • стальные трубы размерами не менее 80х80 мм для опорных столбов, для небольшой калитки без ворот можно взять трубу размером 60х60 мм;с толщиной стенки не менее 3 мм; трубу можно заменить конструкцией из двух сваренных в форме трубы П-образных швеллеров;
  • стальные трубы размером 40х40 мм или 60х40 мм для каркаса калитки;
  • антикоррозионную грунтовку;
  • краску для наружных работ, стойкую к атмосферным воздействиям;
  • петли;
  • замок;
  • щебень, песок, цемент для раствора;
  • гравий или щебень средней фракции;
  • электроды.

Перечень инструментов:

  • сварочный аппарат. Можно воспользоваться услугами сварщика – но для усадьбы лучше приобрести аппарат и научиться выполнять нехитрые работы самому. Цена аппарата за годы эксплуатации окупится с лихвой, ведь работа сварщика стоит недешево. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А;
  • угловая шлифмашинка (болгарка) с кругами для резки и шлифовки металла;
  • дрель и шуруповерт – для сверления отверстий и закручивания саморезов;
  • строительная рулетка, металлическая линейка, уровень, строительный угольник, отвес, мел, чертилка;
  • струбцины – необходимы при сборке каркаса, при установке петель и замка;
  • садовый бур диаметром 250-300 мм – для выбуривания ямы под опорные стойки;
  • бетономешалка или строительный миксер и емкость для перемешивания бетона;
  • совковая лопата – для загрузки сыпучих материалов в бетономешалку или для ручного перемешивания бетона;
  • штыковая и совковая лопаты – для выкапывания ямы, если нет возможности воспользоваться буром; яма, выкопанная вручную, будет иметь неровные края – это увеличит расход бетона;
  • лом – пригодится при выкапывании котлованов под столбы для разбивки плотной породы.

Стиль и дизайн

Въездные ворота, калитка, ограда являются своеобразной обложкой общего оформления участка, расположенного на нем дома, других сооружений. В первую очередь все элементы ограждения должны сочетаться между собой, а также соответствовать общему дизайну огражденной территории, существующим на ней объектам. Для наглядности рассмотрим несколько наиболее популярных стилей:

  • Ренессанс. Калитки и ворота должны содержать орнамент. Развитие узора начинается с центра. Главным элементом рисунка являются спиралевидные завитки, созданные из прутков круглого сечения, которые пересекаются друг с другом. Художественная ковка кажется невесомой.
  • Модерн. При создании композиции используются плавные линии, похожие на изгиб стеблей растений. В основе орнаментального рисунка лежит образец цветов. Животный мир представлен лебедями, орлами, летучими мышами.
  • Минимализм. Изделия имеют строгий вид и самую простую форму. В них практически отсутствуют завитки, но есть изгибы.
  • Арт-деко. Конструкция выглядит дорого и натурально. Здесь нельзя использовать штампованные заготовки. Каждая деталь эксклюзивная, сначала ее надо нарисовать.
  • Романский. При оформлении применяются сказочные сюжеты, растительные и животные орнаменты. Характерны симметричные узоры и полукруглые арки, расположенные над въездом.

Распашные ворота своими руками

Распашные ворота из профнастила выполняются из двух одинаковых по размеру или разных половинок, распахивание которых предусматривается в обе стороны от центра. Опору ворот обычно изготавливают из прочных металлических труб, защищенных от возникновения ржавчины. Бетонируются опоры в ямах, глубина которых должна составлять минимально 1 метр.

Рамы створок сваривают из металлических труб малого диаметра, конструкция укрепляется уголками, которые приваривают по углам конструкции.

Распашные ворота легко изготовить своими руками, главное подготовить необходимый материал и обладать навыками выполнения сварочных работ. Большая популярность ворот из профнастила объясняется широкой доступностью и низкой стоимостью необходимых материалов.

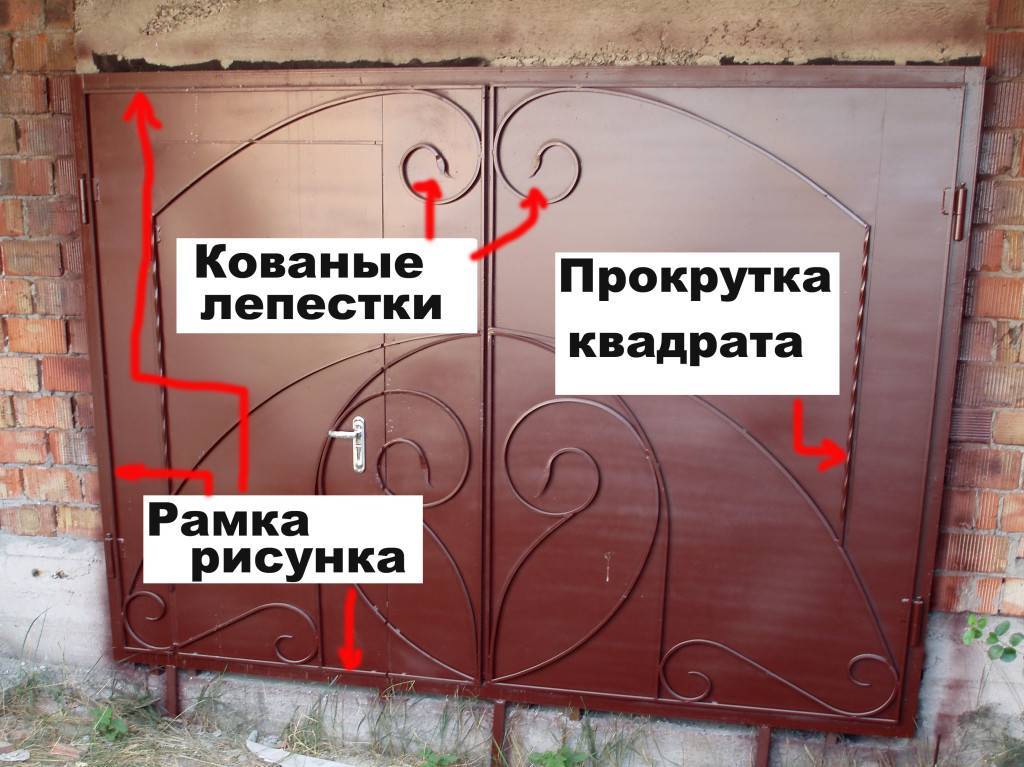

На створки ворот из профильного листа для повышения декоративных качеств и дополнительной жесткости допускается закреплять отдельные кованые детали, которые укрепляют таким образом, чтобы создать гармоничный рисунок.

Схема строительства распашных ворот

Существует два способа крепления кованых деталей: приваривание с помощью сварочного аппарата или закрепление с помощью соответствующих метизов.

Для распашных ворот могут быть использованы массивные объемные кованые детали, выдержанные в определенном стиле, созвучном дизайну всего участка. Так, например, если на участке установлены кованые светильники, беседки, перголы, имеющие кованый узор определенного типа, стоит использовать аналогичные накладки для декоративной отделки ворот.

Декоративными коваными деталями укрепляются места приваривания петель, область укрепления замковых механизмов и дверных ручек, углы распашных створок.

В распашных воротах допускается устраивать встроенные входные калитки, которые также можно украшать коваными элементами.

Распашные ворота с элементами ковки

Калитки и ворота из профнастила легко изготовить прямоугольной формы, при этом оптимальными размерами являются: ширина — 1 м, высота — 2 м. Каркас изготавливается из предварительно нарезанных по размеру труб, соединяются детали методом сварки. Для усиления каркаса выполняют дополнительные ребра жесткости из двух отрезков труб, которые привариваются по ширине калитки.

Финишная отделка проводится с закреплением обшивки саморезами. Готовая конструкция калитки навешивается на 2 петли в предусмотренном проёме ворот.

Совет! Если калитка имеет значительный вес (украшена коваными деталями), стоит предусмотреть при навеске установку третьей опорной петли.

Горячая ковка своими руками

Профессионально создать кованые элементы методом горячей ковки у домашнего мастера не получится из-за отсутствия соответствующего оборудования. Однако, достойно украсить ворота, секции забора, калитку вполне по силам каждому владельцу при наличии газосварочного оборудования.

Бюджетным вариантом для нагрева прутка является бытовая газовая горелка, эффективная для металлопроката сечением до 14 мм. Из подручных материалов на участке можно изготовить горн с подачей воздуха из бытового пылесоса. В любом случае для горячей ковки понадобится наковальня, в качестве которой обычно используется перевернутый кусок рельса (нижняя площадка шире, удобнее для работы молотом).

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

  • Общую ширину проема для ворот;
  • Ширину каждой створки;
  • Количество, размеры опор, а также глубину их закапывания в грунт;
  • Расположение калитки, если она планируется в или рядом;
  • Место петель, шпингалета, ручек или засова;
  • Наличие усиления каркаса уголками, внутренней рамой или перемычками;
  • Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Классификация и виды ворот

Из профильного металлического листа изготавливают откатные (раздвижные) и распашные ворота. Выбор той или иной конструкции продиктован определенными условиями, а также личным желанием хозяина участка.

Движение створок откатных ворот обеспечивают роликовые опоры, которые скользят по направляющим, приводя в движение створки. Такие ворота часто автоматизируют. Раздвижные ворота нельзя оборудовать встроенной калиткой – именно этот аспект является минусом конструкции, но изготовление ворот не представляет особой сложности, поэтому их вполне можно сделать самостоятельно, имею самые минимальные мастеровые навыки.

Ворота из профнастила своими руками – фото и идеи

Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

Ворота с калиткой

Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

Подъемно-поворотные ворота

Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика

Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления

Откатные ворота из профнастила

Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.

Откатные ворота с верхним подвесом

Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.

Раздвижные ворота из профнастила

В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
