Утеплитель труб: теплоизоляционные материалы для трубопроводов, трубное утепление с пенополиуретаном, теплоизолятор

Как утеплить трубы водоснабжения самому

Теплоизоляция для труб водоснабжения

Как установить греющий кабель для обогрева труб

Для монтажа подготовить: фольгированный скотч,
теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).

Установка греющего кабеля поверх и внутри водопроводной трубы

Технология утепления водопровода кабелем:

труба по всей длине (от скважины/колодца до дома)
проклеивается фольгированным скотчем;

греющий кабель укладывается удобным способом с одинаковым
шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее
мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля
является обматывание трубы по спирали;

кабель фиксируется фольгированным скотчем;

на трубу устанавливается утеплитель. Трубы из вспененных
полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом
необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного
утеплителя. Рулонные утеплители перед началом работ разрезают на полосы,
которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача
удержать утеплитель в заданном положении.

Примечание. Главное при установке утеплителя минимизировать
количество стыков, которые образуют мостики холода. Устранить их полностью
помогает укладка теплоизолятора в два слоя со смещением.

утеплитель фиксируется на трубе скотчем (сантехническим).
Обмотка скотчем выполняется очень плотно. Основная задача обмотки –
гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;

дополнительно утеплить трубу в месте выхода на поверхность
почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка
утеплителем или обустройство короба, в который будет помещен утеплитель.

Совет. Чтобы избежать риска замерзания водопровода в месте
входа в дом целесообразно наматывать греющий кабель до момента выхода из стены
уже в доме.

Заключение

Независимо от способа утепления есть смысл выбирать только
качественные материалы и монтировать их согласно инструкции. Конечно, это
влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А
морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее
замерзания в трубах или разрыва в системе водоснабжения.

Альтернативные способы защиты водопровода от замерзания

Защитить водопровод в частном доме можно не только с помощью тепловой изоляции, но и другими способами. К ним относят:

подогрев трубы с помощью электрического греющего кабеля;
создание избыточного давления;
с помощью воздушной оболочки.

Эти три технологии защиты достаточно широко используются на практике и поэтому заслуживают более подробного рассмотрения.

Использование греющего кабеля

Этот способ предусматривает прямой подогрев трубопровода с помощью специального электрического кабеля. Он может находиться на поверхности трубы или внутри нее. Средняя потребляемая мощность нагрева составляет 20 Вт на погонный метр водопровода, но точная величина определяется способом расположения провода и диаметром трубопровода.

Применение технологии внешнего подогрева позволяет прокладывать водопроводные трубы на глубине менее 1 метр, а также раз и навсегда решить вопрос, чем утеплить трубу водопровода на улице. Однако дополнительный расход электроэнергии в холодное время года заставляет задуматься о целесообразности такого метода.

Хорошим вариантом может быть совместное использование греющего кабеля и тепловой изоляции. В этом случае его располагают под теплоизоляционным слоем вдоль труб по поверхности. Потери тепла будут минимальны и расход электроэнергии значительно уменьшится.

Воздушное утепление

Эта технология защиты от замерзания применяется только при подземной прокладке водопроводов. Суть метода заключается в наличии воздушной прослойки между поверхностью трубопровода и грунтом. Ее создают с помощью надетой сверху пластиковой гофрированной трубы, диаметр которой на 20-25 мм больше диаметра водопровода.

В итоге получается система «труба в трубе» с воздушной прослойкой достаточного размера. Водопроводная вода, имея плюсовую температуру, нагревает воздух и сама себе обеспечивает защиту от замерзания. Однако подобная система требует наличия водоразбора, и если в доме водой не пользуются 3-4 дня, то воздух остынет и изоляционный эффект пропадет. Поэтому для дачи эта технология не подходит.

Создание высокого давления

Данный способ основан на физическом свойстве воды к понижению температуры точки замерзания при повышенном давлении, аналогично свойству закипать при температуре менее 100°C в высокогорье.

Избыточное давление создается при помощи насоса и ресивера. Однако здесь возникают технические затруднения. Дело в том, что водоразборная арматура в доме не рассчитана на работу при высоком давлении воды. Так, например, стандартным давлением для душевого смесителя является величина 0,1 МПа. Поэтому приходится создавать довольно сложную инженерную систему:

в приямке на устье скважины устанавливается ресивер, в котором с помощью мощного глубинного насоса с обратным клапаном создается высокое давление в водопроводе;
применяемый материал труб должен выдерживать создаваемую нагрузку;
внутри здания в теплом помещении устанавливается регулятор давления воды, который обеспечит работу внутренней системы в нормальных условиях эксплуатации;
после регулятора давления необходима установка предохранительного клапана со сбросом воды в сливной трубопровод в случае поломки клапана.

В результате система получается довольно сложной, а значит уровень ее надежности и безопасной эксплуатации снижается.

Автоматизация контроля работы водопроводов

Сегодня в продаже можно найти разнообразные датчики температур погружного и накладного типа. Установив такие приборы на подземной части водопровода, можно получать своевременную информацию о приближении времени возможной аварийной ситуации. После этого открыть водоразборные краны и прогреть водопровод, поскольку поступающая из скважины вода всегда имеет положительную температуру.

Сигналы от датчиков могут поступать через микропроцессор на звуковой оповещатель, а в более сложных системах присылать сообщения на телефон или электронную почту. При наличии кабеля подогрева можно автоматизировать его включение при достижении критической температуры.

Какая толщина утепления необходима?

Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.

Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.

Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.

Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.

Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой

Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.

Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?

Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.

Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.

Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.

Утеплители из минеральной ваты, диаметр утепляемой трубы	Коэффициент уплотнения Kc.
Маты минеральной ваты прошивные	1.2
Маты термоизоляционные «ТЕХМАТ»	1,35 ÷ 1,2
Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм):
→ Ду	3
̶ то же, при средней плотности 50-60 кг/м³	1,5
→ Ду ≥ 800, при средней плотности 23 кг/м ³	2
̶ то же, при средней плотности 50-60 кг/м³	1,5
Маты из стеклянного штапельного волокна на синтетическом связующем, марка:
→ М-45, 35, 25	1.6
→ М-15	2.6
Маты из стеклянного шпательного волокна «URSA», марка:
→ М-11:
̶ для труб с Ду до 40 мм	4,0
̶ для труб с Ду от 50 мм и выше	3,6
→ М-15, М-17	2.6
→ М-25:
̶ для труб с Ду до 100 мм	1,8
̶ для труб с Ду от 100 до 250 мм	1,6
̶ для труб с Ду более 250 мм	1,5
Плиты минераловатные на синтетическом связующем марки:
→ 35, 50	1.5
→ 75	1.2
→ 100	1.1
→ 125	1.05
Плиты из стеклянного штапельного волокна марки:
→ П-30	1.1
→ П-15, П-17 и П-20	1.2

Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.

Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала

Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.

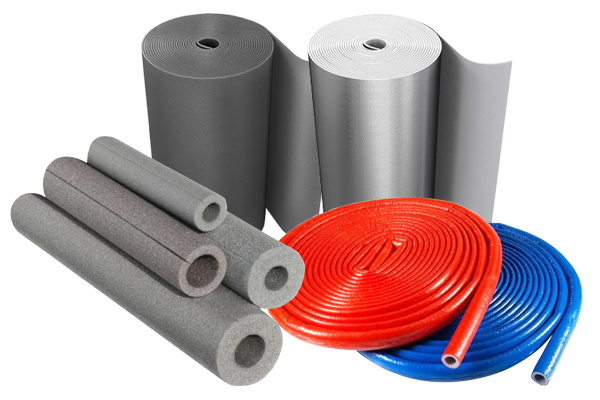

Материалы для теплоизоляции труб

Уже давно прошли те времена, когда водопровод утепляли при помощи ватных одеял, предметов одежды и других бытовых материалов. Сейчас на строительных рынках можно найти большое количество различных материалов для теплоизоляции

Важно уметь не запутаться в них и выбрать то, что нужно вам. Покупать материал для теплоизоляции водопровода нужно, исходя из удобства монтажа и основных характеристик.
Выбирая утеплитель для труб, нужно сопоставить его со следующими требованиями:

Долговечность, устойчивость к биологическим и химическим воздействиям окружающей среды.
Хорошие теплосберегающие свойства, низкий уровень теплопроводности.
Работа при высокой температуре без потери собственных физических свойств и структуры.
Низкий показатель водопоглащения, потому что увлажнение изолирующего материала приводит к увеличению показателя теплопроводности.

Узнав основные свойства материала и особенности расположения водопровода на своем участке, несложно сделать оптимальный выбор для утепления труб. Преимущественно их рекомендуется использовать для утепления труб внутри помещений.

Стекловата

Среди утеплителей для водопроводных труб выделяют:

Стекловата. Этот вид теплоизолятора в основном используется для утепления труб из металлопластика. Из известных производителей стекловаты можно выделить Knauf,.Ursa и Isover. Стекловолоконный материал отличается низкой плотностью, при его использовании необходимо дополнительно укладывать внешний изолятор, например, стеклоткань или рубероид, что чревато лишними затратами.
Утеплитель из базальта. Этот вид теплоизолятора производят в цилиндрической форме, поэтому его монтаж производить достаточно легко. В целях дополнительной защиты, материал покрывается слоем фольгоизола, рубероида или пергамина. Несмотря на массу достоинств, стоимость этого материала нельзя назвать демократичной.

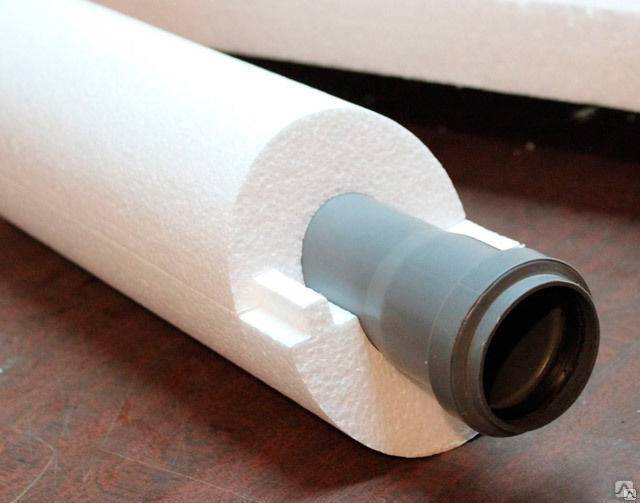

Пенополистирол. Этот теплоизолирующий материал часто выбирают те, кто самостоятельно утепляют водопроводные трубы. Пенополистирол производятся с наружным слоем или без такового, он рассчитан на многоразовое использование для утепления водопровода, как внутри помещения, так и на улице.
Теплоизоляционная краска. Данный теплоизолирующий материал появился на строительном рынке относительно недавно. Он представляет собой пасту белого или серого цвета, а изготавливается на основе воды или лака с добавлением различных наполнителей и акриловой дисперсии. Лучше всего наносить теплоизоляционную краску распылителем. Результат работы зависит от того, насколько толст будет слой краски, она отлично выдерживает низкие и высокие температуры, предотвращает развитие коррозии. Один слой теплоизоляционной краски может заменить стекловату или пенополистирол.

Методы утепления подземных водопроводов

Существует несколько способов, по которым утепляют водопроводные магистрали, многие используют в быту или только в народном хозяйстве, основные из них:

Применение теплоизоляционных материалов. Утеплители, которыми изолируют водопровод от контакта с грунтом, широко используют во всех отраслях народного хозяйства и бытовых условиях, они занимают лидирующее положение по соотношению эффективности и материальных затрат.
Электрообогрев. Электрический кабель, оболочка которого нагревается при прохождении переменного тока, является популярным средством для борьбы с промерзанием труб в промышленной сфере и бытовых условиях. Современные самонагревающиеся кабели работают в автоматическом режиме с минимальными энергозатратами благодаря внутреннему устройству, которое увеличивает энергопотребление при снижении температуры окружающей среды. Электрокабели влагоустойчивы и могут работать в воде, поэтому их часто прокладывают внутри водопроводных труб, а сочетание электрообогрева с наружной термоизоляцией — самый эффективный метод борьбы с промерзанием труб.

Варианты укладки обогревательного электрокабеля

Непрерывный поток. Движущаяся вода не замерзает, поэтому небольшое регулярное водопотребление или циркуляция по замкнутому контуру способны предотвратить промерзание трубопровода в зимнее время.
Обогрев воздухом. Технология применяется в коммунальных службах и промышленной отрасли, для ее реализации подземный водопровод помещают в оболочку из труб большого диаметра, а в пространство между оболочками нагнетают нагретые воздушные массы.

Сравнение лучших утеплителей

Стекловата, минеральная вата и пенополистерол

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Полиуретановая изоляция трубопроводов. Материалы для соединения изделий

Схема соединения трубы ППУ.

Высококачественная заделка стыков изделия является наиболее важным условием безаварийной и надежной эксплуатации трубопроводов тепловой сети.

Применение для изоляции стыков труб ППУ термоусадочной муфты или ленты дает возможность выполнить защиту теплоизоляции полимерных материалов путем создания защитного полимерного или стального кожуха, который по своим качествам и характеристикам теплоизоляции будет аналогичным оболочке изделия.

В зависимости от способа монтажа трубопровода, для изоляции стыков может применяться термоусадочная муфта на клеевой основе (с апликатором) или стальной оцинкованный кожух с термоусадочной лентой в комплекте с замками из полимера.

Для изоляции стыков существуют такие комплекты соединения:

1. Для изделий с оболочкой из оцинковки:

Последовательность монтажа трубы ППУ.

С пенополиуретановыми компонентами:

оцинкованный кожух;
пенополиуретановые компоненты;
уплотнитель.

С пенополиуретановой скорлупой:

оцинкованный кожух;
пенополиуретановые скорлупы.

2. Для изделий с полиэтиленовой оболочкой:

С оцинкованным кожухом и компонентами пенополиуретана:

оцинкованный кожух;
термоусадочная лента;
пенополиуретановые компоненты;
уплотнитель.

С пенополиуретановой скорлупой:

термоусадочная лента;
пенополиуретановые скорлупы.

Применение для заделки стыков материалов, которые не соответствуют имеющимся требованиям ГОСТа 30732-2006, а также несоблюдение всей технологии изоляции стыков ППУ создаст предпосылки к нарушению изоляционной защиты в самых уязвимых местах любых трубопроводов — местах соединения трубы и фасонного элемента. Результатом этого будет возникновение преждевременной наружной коррозии трубы с последующим выходом трубопровода из строя либо проведением постоянных дорогостоящих ремонтных работ.

Прокладка трубопровода невозможна при использовании только прямого изделия, так как зачастую возникает необходимость изменить его направление или же произвести разветвление. Для таких целей производителями предусмотрено изготовление различных фасонных изделий:

переходы;
опоры неподвижные;
тройниковые ответвления;
Z-образные элементы;
различные отводы и т.д.

Прямые участки изделий, запорная арматура (в большинстве случаев шаровые краны) и фасонные изделия производителями поставляются с уже нанесенной в процессе изготовления теплоизоляцией, имеющей конструкцию «труба в трубе».

Данные изделия вряд ли будут необходимы вам при выполнении ремонта водопровода и системы отопления вашей квартиры. А вот чтобы провести горячую воду или отопление в загородное строение или подключиться к теплотрассе для отопления большого склада, это изделие будет просто незаменимо.

Классификация водонагревателей по способу нагрева

Наиболее важный критерий для выбора водонагревателей для дачи – это вид используемой энергии. По данному признаку выделяют 4 вида устройств:

дровяные или твердотопливные;
солнечные;
газовые;
электрические.

В нашей стране пользуются популярностью твердотопливные, газовые и электрические водонагреватели. Солнечные устройства используются очень редко.

Дровяные и твердотопливные водонагреватели

Приспособление состоит из отсека для топлива и емкости для воды. Для дымоотвода устанавливается труба. Вода греется за счет сгорания дров, угля и горячего дыма, выходящего из топки через дымоотвод.

Минусов у этого устройства много, и часто они перевешивают все плюсы. Основными недостатками являются: высокая пожароопасность и необходимость постоянно добавлять топливо в отсек.

Солнечные водонагреватели

Устройства питаются от солнечных батарей – длинных стеклянных трубок, заполненных специальным составом. Они поглощают солнечную энергию и вырабатывают из нее постоянный электрический ток.

С одной стороны, солнечные водонагреватели являются очень экономичными. Но с другой стороны, в холодные и пасмурные дни они не могут впитать достаточное количество солнечной энергии, чтобы полностью обеспечить семью теплой водой.

Газовые водонагреватели

Эти устройства имеют простую конструкцию и могут работать при небольшом напоре. К тому же топливо для них стоит значительно дешевле, чем для других вариантов. Но такие приборы тоже имеют некоторые недостатки: необходимость систематических профилактических осмотров и ТО, шум при работе и нестабильная температура воды.

Газовый проточный водонагреватель имеет простой механизм работы. В него попадает холодная вода, перемещается по специальным каналам теплообмена, в результате чего постепенно нагревается. Температура воды зависит от нескольких причин: напора, настройки автоматического режима и частоты пользования устройством.

Газовый накопительный водонагреватель – вода греется в емкости при помощи сжигания газа. Этот тип водонагревателей для дачи является весьма эффективным и может гарантировать бесперебойную подачу больших объемов горячей воды. Недостатки – большие затраты, однако при наличии встроенной автоматики, значительно повышается его КПД и экономичность.

Электрические водонагреватели

Такие приборы приобретаются не только для городской квартиры, но и для дачного домика. В особенности, если к даче не подведен газ. Электрические водонагреватели для дачи очень удобны в использовании, но для их нормальной работы нужен хороший напор воды и отсутствие перебоев напряжения в сети.

В электрическом проточном водонагревателе подогрев воды происходит посредством установленного внутри устройства ТЭНа. Холодная вода движется по спирали и греется. Его преимущества заключаются в хорошей экономичности, а недостатки – в невысокой эффективности. Чем больше напор воды, тем она прохладнее, чем меньше – тем теплее.

Накопительные электрические водонагреватели для дачи имеют похожий механизм работы, как у проточных. Только вода не течет, а находиться в баке, который подогревается ТЭНом. Плюсы состоят в бесперебойном потоке горячей воды. Минус в необходимости дополнительного времени для нагрева.

Как утеплить водопроводную трубу на улице?

В плане промерзания самым опасным местом трубопровода является та его часть, где он выходит наружу. Именно здесь теплоизоляция должна быть максимально эффективной. При утеплении водопровода над землей можно использовать все те материалы, которые были перечислены выше. Обязательно использовать гидроизоляцию, чтобы продлить срок службы теплоизолятора. В качестве гидроизоляции подойдет рубероид, пленка, пластиковый короб. Некоторые владельцы частных домов защищаться водопровод бетонным слоем или кирпичной кладкой.

Этот подход позволяет не только обеспечить высокий уровень гидрозащиты, но и увеличить показатель теплоизоляции. Если Вы решили утеплить наружную водопроводную трубу электрическим кабелем, то стоит знать, что при таком подходе нужно защищать водопровод более основательно, так как кабель не обеспечивает постоянное утепление, в отличие от теплоизоляторов. Это касается и гидроизоляции.

Требования, которым должен соответствовать утеплитель

Так как данный материал предназначен оберегать от морозов водопровод он должен обладать целым рядом характеристик.

Перед тем как утеплить водопровод на улице стоит знать, что, несмотря на их многообразие, каждый из них должен соответствовать следующим требованиям:

минимальной теплопроводностью, чтобы сохранять максимальное количество тепла;
водоотталкивающими свойствами, которые обеспечат герметичную защиту;
противогрибковыми свойствами, которые не дают развиваться гнилостным процессам;
устойчивостью к различным агрессивным средам, которые могут воздействовать на определенном участке конструкции;
устойчивостью к воздействию высоких температур и огня;
длительным сроком эксплуатации.

Перед тем как утеплить водопровод над землей задумайтесь при выборе утеплителя, чтобы потом не возникло трудностей в процессе монтажа.

Преимущества использования пенополиуретана для теплоизоляции труб:

ППУ легкий, не оказывает дополнительного давления на трубы, не удорожает транспортировку и облегчает укладку трубопроводов.
Обеспечивает возможность обеспечения транспортировки по трубопроводам сред с температурой до 150 градусов без эмиссии вредных веществ в окружающую среду.
Коэффициент расширения ППУ незначителен, при использовании в трубопроводах отопления и горячего водоснабжения риск повреждения трубы сводится к минимуму.
Низкая теплопроводность позволяет избежать существенных теплопотерь перемещаемых сред, а также защитить их от замерзания.
Пенополиуретан устойчив к грибкам, гнили, грызунам, обеспечивает защиту от коррозии стального сердечника трубы
В случае обнаружения протечки легко заменить поврежденный сегмент на новый.
Срок службы без изменения первоначальных характеристик 30 лет и больше.

Обогрев внешних систем подачи воды

Для подвода воды могут использоваться магистрали, частично расположенные над землей или в неотапливаемом подвале. В этом случае владельцу дома необходимо знать, чем утеплить водопроводную трубу на улице. Для защиты используется специальный материал или обеспечивается подвод тепла от внешних источников (например, от электрической сети).

Организация циркуляции воды

Для повышения температуры воды в трубе на поверхности грунта используется технология подачи малых порций жидкости в расходный бак. Например, вода из скважины имеет в зимнее время температуру в пределах 7-10°С, для прокачки порций жидкости используется периодическое включение насоса (вручную или по сигналам от датчика, установленного в трубопроводе).

Вода поступает в расходный бак или сливается обратно в скважину. Но если магистрали изготовлены из стальных труб. То периодическое осушение водопровода приводит к коррозии металла.

Существует технология защиты с помощью избыточного давления, которое создается помпой. Насос с обратным клапаном подает воду из скважины в накопительный бак, рассчитанный на высокое давление. Жидкость нагнетается в участок трубопровода, расположенный на поверхности грунта.

В магистрали устанавливается регулятор давления, не позволяющий подать воду под избыточным напором в расположенную внутри дома водопроводную сеть. За счет повышенного давления удается снизить температуру кристаллизации воды на несколько градусов.

Использование электрического кабеля

Для повышения температуры магистралей может использоваться электрический кабель, расположенный внутри или на внешней поверхности трубопровода. Внутренний кабель обеспечивает повышение КПД системы отопления, но отличается сложностью монтажа. Внешний шнур крепится к поверхности водопровода при помощи алюминиевого скотча, обеспечивающего дополнительную теплоизоляцию.

В схему вводится регулируемый термостат, позволяющий поддерживать температуру в заданном диапазоне при одновременном снижении нагрузки на электрическую сеть. Утепление водопровода на входе в дом может выполняться саморегулирующим кабелем.

При корректно подобранном шнуре установка дополнительного контроллера не требуется. Владелец помещения может самостоятельно собрать магистраль с электрическим обогревом или использовать готовое решение.

Экран выведен в отапливаемое помещение (например, технический этаж жилого дома), горячий воздух поступает в результате конвекции. Методика применяется в жилых домах, которые эксплуатируются на постоянной основе и оборудованы отопительными системами.

Принудительная система обдува предусматривает установку 2 коробов вдоль магистрали, в которые нагнетается горячий воздух. Каналы плотно прилегают к поверхности трубопровода, рекомендуется герметизировать стыки.

Полученная конструкция покрывается слоем изолятора и устанавливается в защитную трубу. Подача горячего воздуха осуществляется вентилятором с электрическим нагревательным элементом, допускается установка блока управления с температурными датчиками.

Выводы

1. Таким образом, технология ППУ заводского нанесения по ГОСТ 30732 сегодня является одной из наиболее передовых технологий теплоизоляции, и должна, по нашему мнению, заслуженно занять монопольное положение в сфере изоляции труб централизованного теплоснабжения.

2. Распространение технологии сдерживается отсутствием усилий производителей, направленные на достижение данной цели. В результате маркетингового «приукрашивания» технологии, снижения качества ППУ и других факторов к ней подрывается доверие со стороны потребителей, что также не способствует её популярности.

3. По нашему мнению, незначительное отслоение теплоизоляции ППУ заводского нанесения от поверхности изделия допустимо, однако для более точной оценки качества теплоизоляции необходимо проработать количественные критерии этой допустимости;

4. Для предотвращения попадание влаги на стыки труб и последующего отслоения ППУ от поверхности труб в теплосетях следует применять гидроизоляционную мастику, как это в настоящее время делается при монтаже нефте- и газопроводов.

Изложив в настоящей статье экспертное мнение относительно применения ППУ заводского нанесения для тепловой изоляции, эксперты АО «НИИСТ» призывают производителей, потребителей продукции, и других участников рынка к дальнейшей дискуссии, к участию в обсуждении и решении проблем теплоизоляции в России.

Какие температуры выдерживают ПНД и ПВД трубы из полиэтилена/сшитого полиэтилена

Рассматривать альтернативы я решил с простейшего, а именно: с ПНД-труб.

Они изготавливаются из полиэтилена под невысоким (в сравнении с ПВД) давлением и температурой, отчего получаются гибкими, прочными и дешевыми. Они годятся как для полива, так и для водопровода в баню или дом.

Простейшее утепление полиэтиленовой трубы

Держат они температуру от -600 до +800 С, но не стоит обольщаться. Производители заявляют, что полиэтиленовые трубы «тянутся» и не рвутся от замерзших в них ледышек, но уже само образование пробки делает водопровод бесполезным.

В защиту ПНД/ПВД-изделий скажу, что им не страшны солнечные лучи (от слова вообще).

Есть еще понятие «сшитый» полиэтилен, где молекулы соединены друг с другом более прочно, отчего и характеристики лучше.

Покопавшись в «интернетах», я понял, что это отчасти маркетинговая уловка, а полноценно сшитая полиэтиленовая труба стоит значительно дороже обычного аналога. Плюс ко всему они уже побаиваются прямых солнечных лучей.

Тут я прикинул для себя два варианта:

Собирать временный (летний) трубопровод для полива. Прикупив фитингов, фум-ленты и, вооружившись канцелярским ножом, я смогу организовать классный разборный полив для огорода.
Не мелочусь и собираю всесезонный водопровод. Им можно и грядки поливать, и дом водой обеспечивать со скважины. Но повозиться придется знатно — выкопать траншею глубиной 1,5 метра под трубы, сварить стыки специальными сварными клещами, уложить трубы под уклоном и по возможности утеплить их стекловатой, пенопластом или вспененным полиуретаном.

Укрепляем трубопровод: ставим утеплитель труб
