Устройство перегородок из ГКЛ по металлическому каркасу: толщина гипсокартона минимальная, гипсолит своими руками

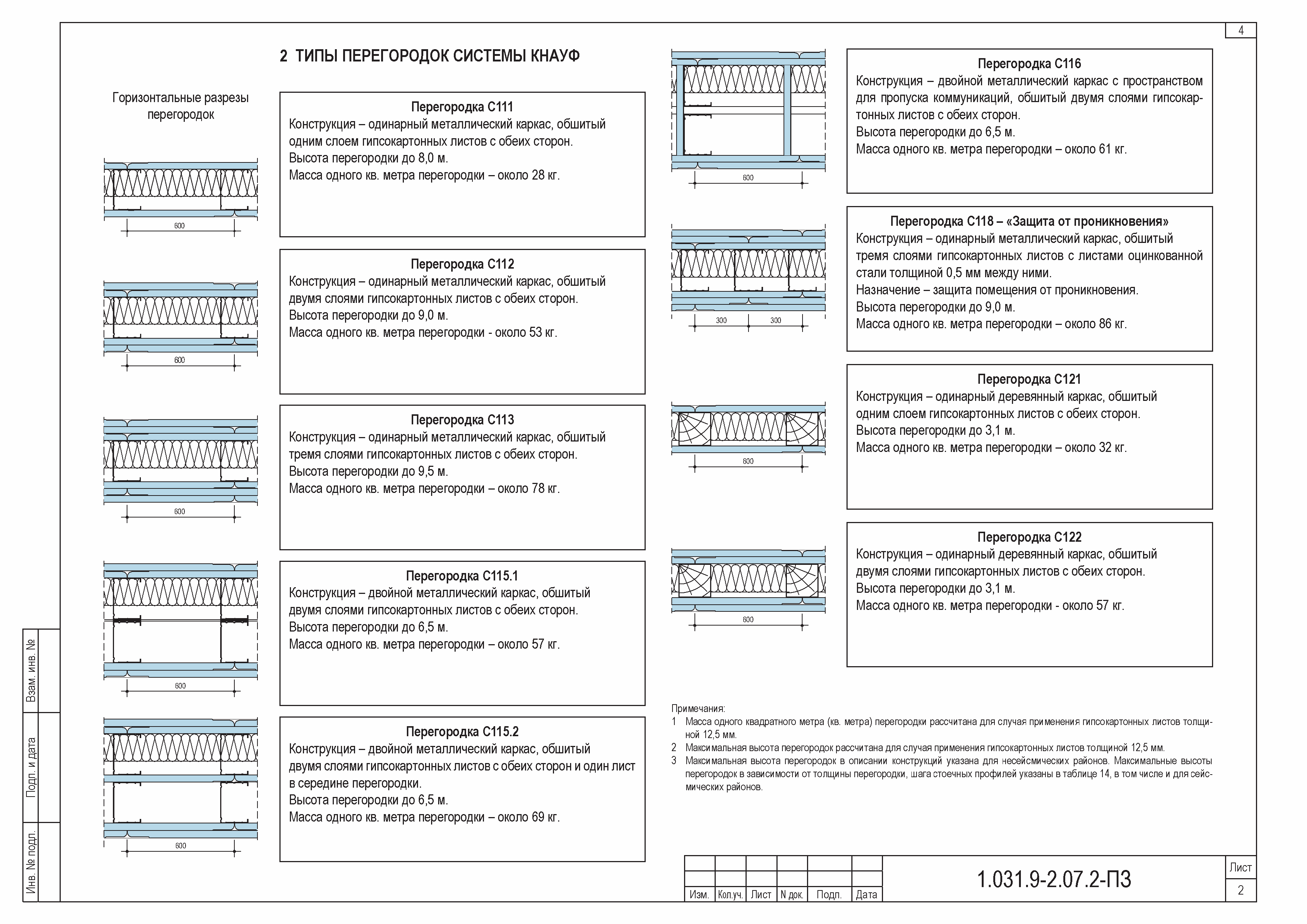

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

Один слой гипсокартона.
Два слоя.
Три слоя ГКЛ.
Один слой на одном каркасе.
Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции. По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные , на которую можно или использовать как основу под создание мебели.

Анатомия конструкции из гипсокартона

Несмотря на особенности интерьера, ваш дизайнерский замысел, а также место расположения и размер перегородок из гипсокартона, все эти конструкции, как правило, имеют стандартное строение. Их основой является жёсткий металлический каркас из оцинкованного профиля, который может быть усилен деревянным брусом в точке установки дверного проёма. Для повышения тепло- и звукоизоляционных свойств обрешётка заполняется специальным изолятором, выбор которого зависит от особенностей помещения и требований, предъявляемых к конструкции. Смонтированный и утеплённый каркас обшивается с обеих сторон листами гипсокартона (ГКЛ) – надёжным, экологически чистым и простым в монтаже материалом, полностью готовым к любому виду финишной отделки.

Каркас из профиля заполняется утеплителем и обшивается листами ГКЛ

Область применения

Каркасные перегородки, обшитые ГКЛ, применяют для разделения или зонирования пространства в помещениях различной планировки и назначения. Эти конструкции монтируют в производственных и офисных зданиях, жилых домах и квартирах, гаражах и хозяйственных постройках. Многообразие видов гипсокартона позволяет устанавливать перегородки в помещениях с повышенной влажностью и особыми требованиями к пожарной безопасности.

Преимущества

Каркасные конструкции, обшитые листами гипсокартона, давно и с большим успехом заменяют перегородки из кирпича или дерева благодаря целому ряду характерных преимуществ:

Свойства материалов. Прочный металлический профиль позволяет монтировать лёгкие каркасы перегородок любых форм и размеров, не создающие дополнительной нагрузки на несущие перекрытия. Материал устойчив к воздействию влаги, покрытие методом оцинковки предотвращает окисление и образование ржавчины. Гипсокартон является экологически чистым материалом, специально обработанным для повышения огнезащитных и влагостойких свойств. Он прост в монтаже, прочен и долговечен, а его комбинация с каменной ватой, пенопластом или пробковой плитой усиливает тепло- и звукоизоляционные свойства конструкции. ГКЛ отличается идеально ровной поверхностью, которая имеет неограниченные возможности для декоративной отделки.
Быстрая и простая установка. Гипсокартонные перегородки легки в монтаже — их создание по силам даже начинающему, «неискушённому» в строительных работах домашнему мастеру. Отметим, что одним из плюсов этих конструкций является возможность смены места их расположения — изделие легко разбирается и монтируется заново.
Прокладка коммуникаций. Возможность прокладки электропроводки, трубопроводов водоснабжения или канализации внутри каркаса перегородки является ещё одним преимуществом этой конструкции.
Минимум затрат. Все элементы, входящие в состав перегородки, обшитой ГКЛ, отличаются низкой стоимостью. При монтаже изделия не образуется груд строительного мусора и пыли, не превышается допустимый уровень шума и затрачивается минимум энергии.

Недостатки

Обязательно отметим и недостатки конструкции, которые нужно учитывать, принимая окончательное решение о её создании:

Относительная хрупкость гипсокартона по сравнению с материалами для капитального строительства (кирпич, бетон, дерево). Этот параметр можно увеличить, только добавляя слои обшивки.
Малая устойчивость ГКЛ к обильному воздействию влаги. Материал может разрушиться в результате протечки, «организованной» соседями, живущими сверху.
Невозможность крепления на поверхности перегородки массивных полок или навесных шкафов. Конструкция способна удерживать вес до 70 кг на один погонный метр при условии крепления элементов на детали каркаса, а сам гипсокартон может выдержать не более 15 кг.

Достоинства

Экологичность, без токсичного запаха, безопасность для человека.
Для использования сухая смесь легко разводится водой.
Облицовочные работы проходят намного быстрее и бесшумно, поскольку нет необходимости использовать саморезы, молоток, перфоратор, другие инструменты для дополнительной фиксации ГКЛ.
Для работы нет нужды использовать дорогостоящие инструменты. Смесь на гипсокартонные листы наносится шпателем ребристой формы по всей плоскости или лепёшками.
Универсальность. Можно клеить многие облицовочные материалы к основаниям и делать шпаклёвочный ремонт.
Гипсовый клей имеет необходимые сертификаты качества. Изготовление контролируется соответствующими органами.
Доступная цена.

Инструменты и материалы

Смонтировать каркас для перегородки из металла, уложить внутрь минеральную вату и обшить систему гипсокартоном сможет каждый. Более того, справиться с подобной работой получится без специализированного инструментария.

Набор начинающего мастера, желающего самостоятельно установить перегородку, выглядит достаточно скромно. Туда входит клепальник, ножовка или ножницы по металлу, ударная дрель, шуруповерт для дюбелей и нож с лезвиями. Для горизонтальной разметки каркаса необходимая рулетка, линейка, пузырьковый уровень и заметный, но не слишком въедливый маркер.

С материалами дела обстоят немного сложнее. Впрочем, весь ассортимент продается в любом более или менее крупном магазине:

Листы гипсокартона для монтажа и крепления — приобретаются после предварительного расчета в нужном количестве. Не стоит забывать о том, что перегородка обшивается с двух сторон.
Металлические профили — стоечные, направляющие и смыкающие. Выбор следует делать в пользу максимально надежных и самых качественных изделий, способных выдержать значительную нагрузку.
Звуковая и тепловая изоляция — минеральная вата и пенопласт. При желании можно отдать предпочтение другим, более дорогим материалам, произведенным из современных полимеров.
Крепежи и метизы для крепления — саморезы, дюбеля, дюбель-гвозди и анкерные болты. Представленные детали позволят зафиксировать каркас и деревянные бруски на стене, а также соединить элементы конструкции.

Другие инструменты для крепления и материалы не понадобятся, ведь монтаж перегородок из профилей и гипсокартона — это элементарный процесс, реализуемый без профессионального оборудования.

Действия до монтажа

Закладная

Укрепление стены до момента обшивки ее гипсокартонными листами проводится после окончания формирования каркаса. Причем способ стабилизации конструкции не зависит от того, какой материал использовался для возведения каркаса: дерево или металл.

Укрепление здесь осуществляется с помощью закладной. В роли закладной наиболее часто выступает деревянный брус. Но это могут быть и кустки ОСБ или фанеры. Специалисты рекомендую использовать в качестве закладной листы ОСБ, поскольку это материал обладает определенной долей влагостойкости.

Закладная внутри

Толщину будущей закладной определяем на основании того, какой вес имеет предмет, который будет устанавливаться на стену. Для небольшой полки толщина может быть небольшой, а вот для водонагревателя нужна, довольна толстая балка, чтобы выдержать вес изделия. В среднем можно использовать балки толщиной 8-12 мм. Такой способ считается самым лучшим, так как позволяет хорошо укрепить необходимое место в каркасной конструкции дополнительными элементами и скрыть все это под листами материала. Главной проблемой здесь является выбор точного места расположения элемента, который в будущем необходимо будет навесить на стену. Наиболее проще дела обстоять при навешивании кухонных шкафов, так как обычно стену на кухне полностью завещаны гарнитурой для придания помещению большей функциональности и практичности. В данной ситуации существует два способа укрепления закладной:

внутрь каркаса. Считается самым распространенным способом, так как его осуществить намного легче;
поверх проведенной обрешетки. Менее применяемый способ, так как он влечет за собой определённые трудности дальнейшей обшивки гипсокартонными листами и влечет за собой лишние действия.

Закладная поверх

Рассмотрим каждый из способов отдельно.

Проводим расчеты

В основе любой стены, смонтированной с помощью гипсокартонных листов, всегда будет находиться каркас. Чаще всего в роли каркаса здесь используют металлический профиль. Для сборки нужно использовать стоечные профили различных величин. Их выбор следует делать на основании того, какую толщину перегородки вы желаете получить в конечном результате.
Помимо величины стоечного профиля, в расчет следует брать такой параметр, как толщина используемого гипсокартона. Она может быть разной в зависимости от того, что вы хотите получить от фальш-стены: прочность и звукоизоляцию или изогнутые линии и декоративность.
Толщину гипсокартонного листа следует выбирать, исходя из предполагаемой нагрузки на всю конструкцию. Данный параметр рассчитывается в килограммах для одного квадратного метра поверхности перегородки.

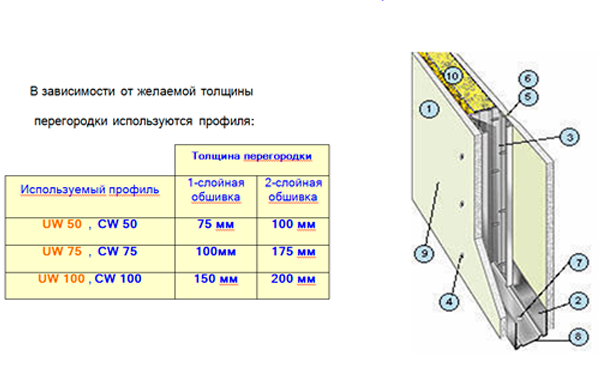

Каков суммарный показатель толщины конструкции для стен

Стена толщины внутренних перегородок зависит от используемых листов, металлических стоек, декора конструкции. Дополнительно при возведении учитывают декоративные конструкции и крепеж, которые увеличивают толщину в среднем на 4 мм. Так, стандартная стена из 100 профиля и однослойной обшивки с 2 сторон 12,5 ГКЛ с добавлением декоративных элементов составит примерно 130 мм в толщину. Если обшивают акриловыми панелями или кафелем, добавляют еще по 5 с каждой стороны минимум, в результате получается 140 мм.

Бывает, что для постройки используют арочный профиль 65, а также тонкие листы ГКЛ 9,5 по 1 слою с 2 сторон. В этом случае толщина равна 84 мм без учета декоративных элементов. Но, как было отмечено выше, строительство перегородок из листов 9,5 и меньше нецелесообразно: их стоимость незначительно отличается от более толстых полотен, при этом характеристики прочности значительно ниже.

Совет! Если панелей 9,5 осталось много от каких-либо других работ, можно сделать двойную облицовку каркаса. В этом случае толщина 1 стороны равна 19 мм.

Толщина огнеупорных и водостойких ГКЛ может не отличаться от 12,5 стандартных панелей. Единственное отличие между ними – оттенок. Так, ГКЛВ обладают зеленым цветом.

Материалы для установки гипсокартонной перегородки

2.2. Конструктивно-отделочный материал

2.2.1. Основным
конструктивно-отделочным материалом для перегородок являются гипсокартонные
листы по ГОСТ 6266-89 (далее именуются – ГКЛ), изготовленные из строительного
гипса, армированного стекловолокном, и картона, прочно соединенного с гипсовым
сердечником.

2.2.2. ГКЛ по ГОСТ 6266-89
изготавливаются промышленностью следующих размеров:

– по длине от 1500 до 4000 мм
(стандарт 2500 мм);

– по ширине 1200 мм;

– по толщине от 8 до 23 мм
(стандарт 12,5 мм).

С 1995 г. гипсокартонные листы
изготавливаются АОСП «ТИГИ-КNAYF»
по ТУ 5742-005-04001508-95 следующих номинальных геометрических размеров:

– по длине от 2000 до 4000 мм о
шагом 250 мм;

– по ширине 1200 мм;

– по толщине 9,5; 12,5; 15 мм.

ГКЛ толщиной более 18 мм имеют
ширину 600 и 1200 мм, длину от 2000 до 3500 мм с шагом 250 мм.

Длина листов определяется при
заказе в зависимости от высоты перегородки.

2.2.3. Отклонения от номинальных
размеров ГКЛ, величины и количество допускаемых дефектов на лицевой поверхности
не должны превышать норм, указанных в ГОСТ 6266-89 и ТУ 5742-005-04001508-95.

2.2.4. Влажность по массе ГКЛ,
получаемых с завода-изготовителя, должна быть не более 1 %.

2.2.5. Объемная масса ГКЛ при
влажности 1 % должна быть не более 850 кг/м3.

2.2.6. Прочность ГКЛ,
определяемая методом испытаний по ГОСТ 6266-89, должна быть по разрушаемой
нагрузке на изгиб не менее 35 кгс/см2.

2.2.7. ГКЛ должны относиться к
группе трудносгораемых (трудногорючих) материалов по СТ СЭВ 2437.

Межкомнатная перегородка из гипсокартона с дверью

Спецификация ограждающих конструкций Knauf

Использование в конструкции «пирога» гипсокартона ГВЛ значительно повышает пожаробезопасность помещения. Особенно востребована такая разработка в котельных, гаражах, зонах дымоходов. Такие стены способны локализовать очаг возгорания и не дать ему вырваться наружу.

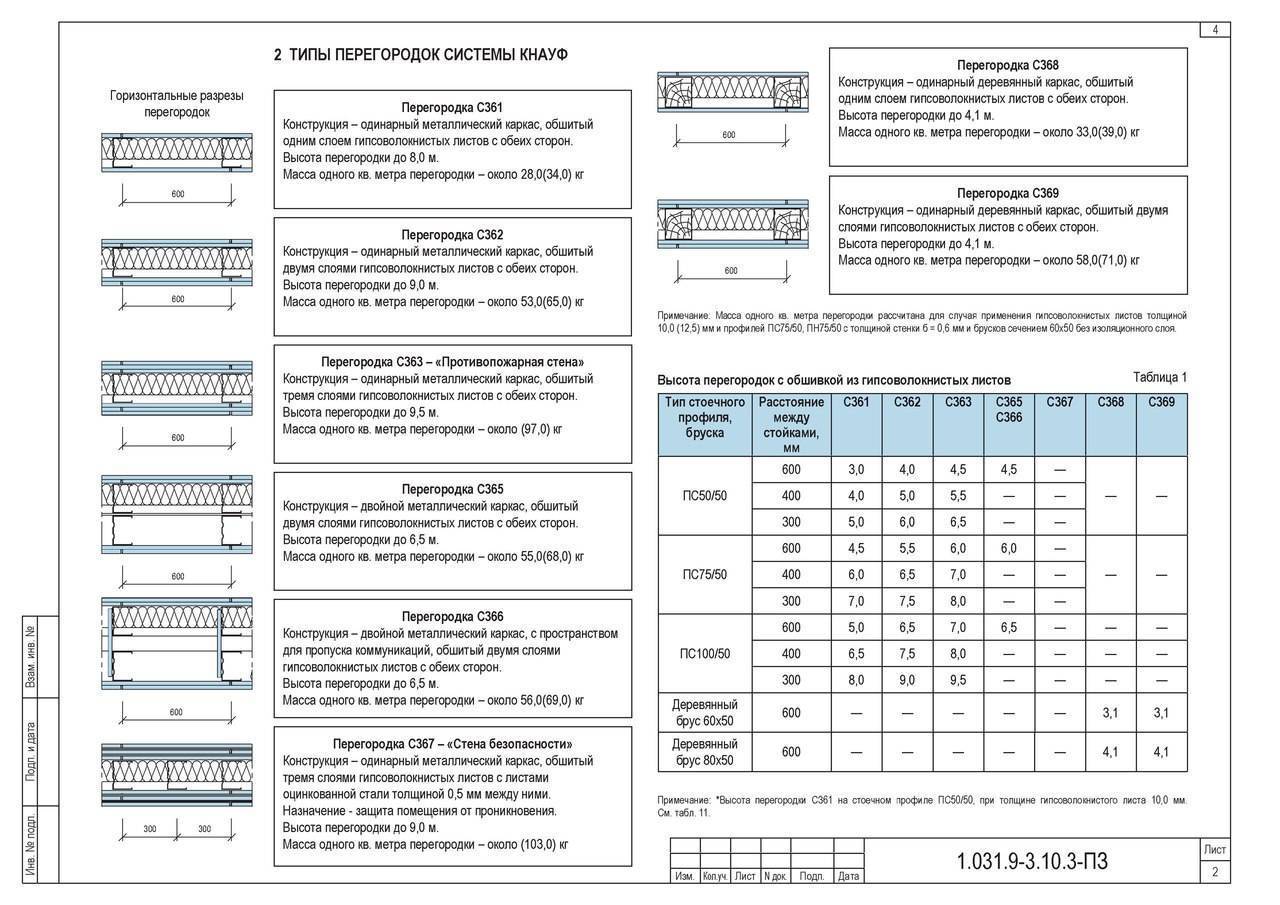

Данная технология Кнауф-перегородки
основана на использовании плит ГВЛ или еговлагостойкого аналога – ГВЛВ. Обе стороны листа уже на заводе обработаны растворами гидрофобизаторов.

Общий вес 1 м² конструкции вместе с минераловатной плитой и шпаклевкой составляет около 18 кг. Допускается максимальная высота переборки до 6,5 м.

Двойной металлокаркас и система от фирмы Кнауф: перегородки С 365

Здесь применяется двойной профильный металлокаркас, который обшит с обеих сторон суперлистами Knauf ГВЛ в два слоя
. Стойки каркаса разделяются уплотнительной лентой для повышения звукоизоляции. Подобная конструкция обладает рядом преимуществ
:

небольшой вес;
эффективная пожаробезопасность;
увеличение производительности труда;
пригодна под любую отделку;
улучшенные звуко- и теплоизоляционные показатели.

Изготовленные по такой системе от фирмы Кнауф перегородки
применяются в зданиях любого назначения, начиная от жилых и заканчивая производственными. Специалисты рекомендуют воспользоваться данной технологией в помещениях, где требования к пожарной безопасности повышены.

Составление чертежа

Первое что необходимо составить, прежде чем сделать перегородку из профилей, это чертеж. Чертеж должен содержать в себе полное представление о будущей перегородке

На нем должны быть отражены все размеры, промежутки, особенно важно обозначить дверной проем. Если вы собираетесь монтировать в перегородке полочки или окна, их обязательно нужно указать на чертеже

Эскизы, наброски и схемы очень помогут вам в процессе создания перегородки, и даже в процессе дизайнерского оформления.
Также, составьте чертеж, на котором будет указано размещение перегородки в квартире. Это важно сделать, чтобы оценить уместность перегородки в доме и увидеть, с какими возможными препятствиями придется столкнуться в будущем. Кроме того, это позволит более четко определить, по какому маршруту нужно проводить электропроводку и другие коммуникации.

Обшивка стен системой Кнауф для перегородок

1) Проектное положение перегородки размечается по потолку, полу и базовым стенам.

2) Прямо перед тем, как устанавливать профили, следует по стороне, которой они соприкасаются со строительными конструкциями, приклеить специальную ленту или нанести несколькими полосами герметик для перегородок.

3) Профили ПН (направляющие профили каркаса) закрепить к потолку и полу при помощи дюбелей с шагом 1 м (не более!). Стоит следовать инструкциям на официальном сайте Кнауф. К сожалению, большинство рабочих не следуют или попросту не знают о существовании этих инструкция.

4) Стоечные профили, соприкасающиеся с базовыми стенами, установить и закрепить дюбелями.

5) В профилях ПН установить и закрепить профили каркаса ПС шурупами LN или методом просечки, выдерживая расстояние между профилями ПС в районе 60 см.

6) Внутри каркаса смонтировать закладные детали и электрические разводки для последующей установки стационарного оборудования. Если длина гипсокартонного листа меньше высоты перегородки, в местах стыков ГКЛ горизонтально монтируют профили ПН. Следует разносить стыки листов один относительно другого, а на торцевых кромках в районе стыка выполняется фаска под шпаклевку.

7) На одной из сторон каркаса вертикально устанавливаются ГКЛ и закрепляются с шагом 75 см при помощи шурупов TN длиной до 25 мм.

9) С другой стороны каркаса ГКЛ крепятся по аналогичной схеме.

10) После установки гипсокартонных листов заделываются швы, и выполняется грунтование под дальнейшую отделку.

11) После того как сделан чистовой пол, выполняется необходимая декоративная отделка перегородки.

Заделка швов может быть выполнена различными методиками в зависимости от вида кромки ГКЛ и используемой шпаклевки.

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности

Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

Высота комнаты, где будет монтироваться перегородка.
Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
Нагрузка на несущие стены или стена, выровненная гипсокартоном.
Каркас гипсокартонной перегородки Кнауф
Состояние базовой стены.
Необходимость сокрытия коммуникаций коробом в перегородке.
Будет ли в перегородке дверь.
Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.
Схема крепления гипсокартонной перегородки к стене
Температурный режим.
Какие функции будет выполнять перегородка.

Схема обшивки перегородки листами гипсокартона Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Что такое КНАУФ-перегородка и какие виды конструкции бывают?

Перегородки из гипсокартона КНАУФ, по сути, являются обычной гипсокартонной конструкцией, внутри которой располагается металлический каркас. Для создания каркаса применяется надежный профиль. Перегородки отличаются повышенно прочностью и достаточно просты в сборке.

Сборка конструкций происходит по специальной технологии, которая позволяет в дальнейшем исключить различные непредвиденные обстоятельства и проблемы, связанные с эксплуатацией перегородок.

Перегородки из ГКЛ выполненные по системе КНАУФ могут иметь разный вид. Их монтируют в помещениях с разным уровнем звукоизоляции и с различными целями. Конструкции могут быть разных типов и разделяться по различным параметрам.

Перегородки бывают:

с одним слоем обшивки;
с двумя слоями обшивки;
с тремя слоями обшивки;
с одним слоем обшивки, выполненные из влагостойких суперлистов КНАУФ, на каркасе одинарного типа.

Кроме обозначенных разновидностей существуют перегородки, куда встроены специальные вентиляционные каналы и коммуникации

Еще один параметр, которому стоит уделить внимание – это тип каркасной конструкции. По данному признаку, каркаса могут быть двойными и одинарными

Технология монтажа перегородок с двойным каркасом предусматривает создание крепкой, надежной стены, способной выдержать даже тяжелый телевизор или иную мебель, имеющую значительный вес.

Конструкции с одинарным каркасом имеет более доступную стоимость, и используются в помещениях, где повышенный уровень шумоизоляции не требуется, и на стенах не будет размещаться тяжелых предметов.

Что такое КНАУФ-перегородка и какие виды конструкции бывают?

Перегородки бывают:

с одним слоем обшивки;
с двумя слоями обшивки;
с тремя слоями обшивки;
с одним слоем обшивки, выполненные из влагостойких суперлистов КНАУФ, на каркасе одинарного типа.

Типы каркасных перегородок

Виды перегородок из ГКЛ

Материал позволяет устраивать конструкции любого типа. Наиболее часто хозяева выбирают следующие виды перегородок.

Глухая (сплошная)

Это стационарная перегородка, не имеющая видимых на просвет участков. Используют для разделения комнат, санузлов. Такие перегородки являются стенами и имеют максимальную звукоизоляцию. Могут дополняться дверьми.

С дверью-купе

Раздвижные конструкции отлично выглядят и экономят пространство. Они универсальны и используются не только дома, но и в офисах. Раздвижная перегородка открывается вдоль стены. Зонирование пространства при помощи раздвижных перегородок типа купе позволяет максимально использовать преимущества современного интерьера.

Угловые

Нередко используются для зонирования жилого пространства. Простые геометрические формы, изящество и удобство отличают этот тип. Монтаж конструкций требует некоторого опыта, но самостоятельное их возведение вполне возможно.

Круглые, изогнутые

В основу таких конструкций положена способность увлажненного гипсокартона изменять форму под действием нагрузки, не разрушаясь. После высыхания ГКЛ сохраняет приданные форму и размеры, что позволяет воспроизводить и него сложные радиальные и изогнутые детали правильной и неправильной формы.

Декоративные

Декоративные конструкции из ГКЛ делают интерьер комнаты оригинальным. Возможность создания конструкций различных форм с ровной поверхностью позволяет воплотить любые дизайнерские задумки.

Гипсокартон отлично сочетается с другими материалами. Перегородки могут служить книжными полками, нишами под декоративные предметы или цветы, встроенными устройствами подсветки и т. д

Советуем почитать: Фитостена в доме своими руками

Деревянный каркас под гипсокартон

Рейки, монтируемые на стене, подпираются для регулировки тонкими деревянными клиньями. Они способны обеспечить плоскую вспомогательную основу для монтажа вертикальных или горизонтальных панелей из гипсокартона. При этом между листом и стеной остается пустое пространство примерно в 2—2,5 см, создающее дополнительную звуко- и теплоизоляцию.

Горизонтальные рейки обычно располагают с интервалом в 400—600 мм, а вертикальные устанавливают вдоль стены таким образом, чтобы они совпадали своими центрами с краями панелей или гипсокартона. Желательно, чтобы в местах стыков ширина реек каркаса была не менее 7,5 см. Вертикальные доски или рейки прибиваются к стене гвоздями длиной не менее 7—10 см. Если стену пробить трудно, нужно просверлить отверстия и вставить пробки, а уже в них вбить гвозди.

С помощью дополнительных брусков формируют углы. Горизонтальные рейки вверху и внизу стены служат опорой для галтелей и плинтусов.

Деревянный каркас для гипсокартона

Во время монтажа каркаса необходимо очень внимательно следить за его горизонтальностью, вертикальностью и прямолинейностью. Проверяются эти параметры с помощью отвеса, уровня, длинной деревянной линейки, угольника. Значительно облегчают выполнение задачи лазерные указки.

Разметка каркаса с помощью верёвки

Прежде чем приступать к монтажу каркаса, необходимо выбрать так называемую опорную стену. Относительно нее будет выполняться корректировка всего помещения. Обычно роль опорной отводят стене без окон и дверей.

Сначала разметьте положение вертикальных и горизонтальных реек, просверлите отверстия с необходимым шагом, забейте в них дюбели и закрепите горизонтальные рейки в трех местах (по концам и в середине). Шурупы заверните до половины.

Разметка положения реек

Сделав это, оцените нарушения геометрии стены. Вмятина в середине стены означает, что начинать выравнивание нужно с крайней нижней или верхней рейки. Если обнаружите выпуклость, выравнивание следует начинать со средней рейки.

Прижмите край длинной прямой доски (линейки) к выбранной рейке и отметьте точки, где рейка от нее отклоняется. Вбейте в этих точках клинья-распорки и завинтите шурупы.

Эти действия нужно повторить при установке второй рейки вверху или внизу стены. В результате эта рейка должна будет находиться на таком же расстоянии от отвесной линии, как и первая. Обязательно проверьте по отвесу соответствие точек нижней и верхней реек.

Теперь установите край линейки вертикально, чтобы она охватывала две установленные и выровненные рейки. Используйте ее в качестве ориентира для установки и заклинивания остальных горизонтальных реек.

Далее приступайте к установке вертикальных реек. В углах вертикальные рейки устанавливают на полную длину, в середине обрезают, пригоняя к горизонтальным рейкам. Заклинивайте таким образом, чтобы вертикальные находились на одном уровне с горизонтальными рейками.

Можно собрать каркас на полу. В этом случае порядок работы такой же, как при изготовлении каркаса для перегородки.

Смонтировав каркас, его поднимают к месту установки и с помощью ватерпаса делают измерения в нескольких точках стоек: нужно убедиться, что каркас строго вертикален. Чтобы крепление было прочным, вбейте клин между верхней обвязкой и потолком. Прикрепите каркас к стенам и к бетонному полу и потолку, постоянно выравнивания его точно также, как при монтаже каркаса непосредственно на стене.

Монтаж каркаса для гипсокартонной перегородки

Когда каркас готов, вбейте горизонтальные деревянные планки между стойками для использования их при креплении коробок электророзеток.
