О подрозетниках
Вспомнив самые общие положения о скрытой электрической проводке в гипсокартоне, вернёмся к теме статьи. В ней я хочу поговорить о подрозетниках для гипсокартона.
Подрозетник или монтажная коробка или коробка установочная используется для установки розеток и выключателей на ограждающие конструкции. Для перегородок из гипсокартона используют специальный подрозетник для гкл. Иначе их называют монтажные коробки или коробки установочные для установки розеток и выключателей на гипсокартоне или на полых стенах.

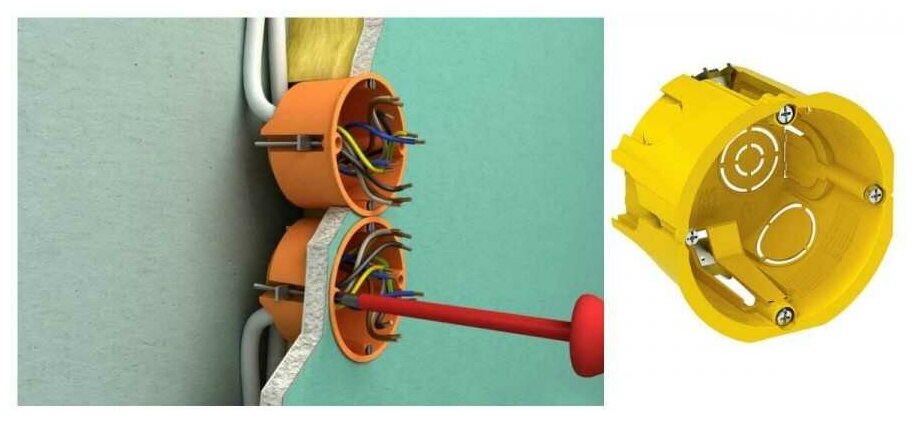

Конструкция подрозетника для гипсокартона позволяет надежно закрепить на полой стене не только штепсельную розетку или выключатель, но и любое установочное изделие, приспособленное для скрытого монтажа. Например, светорегуляторы, датчики движения, кнопки. Изготавливаются подрозетники для полых конструкций из негорючей пластмассы, самого различного цвета.
По форме, самый распространенный и используемый вариант, это круглый подрозетник. Есть варианты квадратных и прямоугольных форм.
Выбор, разметка и монтаж блока подрозетников в гипсокартон
Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.
К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т. п.), размещаемых в одной рамке.
Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.
Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке. При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.
Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать. Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырех коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определенной схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвертом снова одна.
Чтобы максимально осветить процедуру разметки, разберем процесс на примере монтажа блока из четырех подрозетников фирмы Schneider Electric. Отметим, что приведенная схема актуальна и для продукции других производителей. Образец коробки имеет металлические лапки и размер ее 68×60. Используются в перегородках для скрытой проводки. Есть возможность соединить их между собой, когда нужно установить несколько штук подряд.
Основание имеет полипропиленовую фактуру. Цена одной единицы товара 12 рублей. Ведь задержание огня является его главной целью коробки в аварийной ситуации, так как гипсокартон горючий материал, и пожар может распространиться в считанные секунды.
Следует отметить, что для установки нескольких розеток производители создают специально оборудованные блоки подрозетников, с помощью которых электрификация более удобна.Внимание! После сверления края отверстия также следует обработать шпаклевкой и грунтовкой: все это нужно для долгой эксплуатации электроразьема
Отличия по системе фиксации
Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.
Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.
И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.
Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.
Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.
Это интересно: Подключение вентилятора в ванной отдельным кабелем — выкладываем суть
Монтаж распаечной коробки
Видео в этой статье поможет узнать все тонкости проведения монтажа.
Проводка размещается до того, как будет произведена облицовка установленного каркаса гипсокартоном.
Прокладка электропроводки, затянутой в гофротрубу, в металлическом каркасе стены
Установка распределительных коробок выполняется после окончания обшивки стен листами гипсокартона. Монтаж изделий в полую стену относится к устройству закрытого типа проводки.
Важно! При составлении схемы размещения монтажных изделий необходимо следить, чтобы они не попали на элементы каркаса. Легче всего работу производить, используя дрель и специальные коронки по гипсокартону: размеры инструмента выбираются в соответствии с габаритами распредкоробок. Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера
Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера
Легче всего работу производить, используя дрель и специальные коронки по гипсокартону: размеры инструмента выбираются в соответствии с габаритами распредкоробок. Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера.

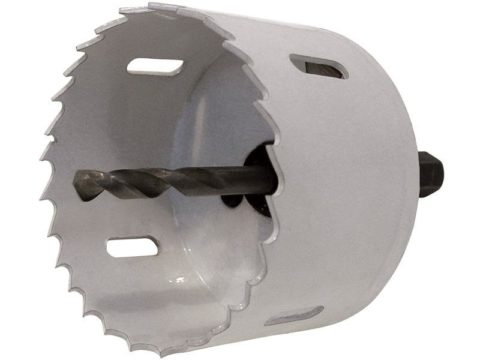

Коронка для работы с гипсокартоном
При отсутствии коронок можно обойтись дрелью или строительным ножом. Но в этом случае процесс немного затянется, кроме того, края гипсокартона не будут идеально ровными.
Отверстие можно вырезать и ножом
Помимо инструмента для устройства отверстий, не обойтись без уровня, маркера, шуруповерта или отвертки.
Пошаговая инструкция по установке распаечных коробок:
Расположение электромонтажных элементов
Разметка мест расположения коробок
Коронка по гипсокартону 68 мм для устройства отверстия под распределительную коробку
Извлеченные наружу провода
Соединенные концы проводов

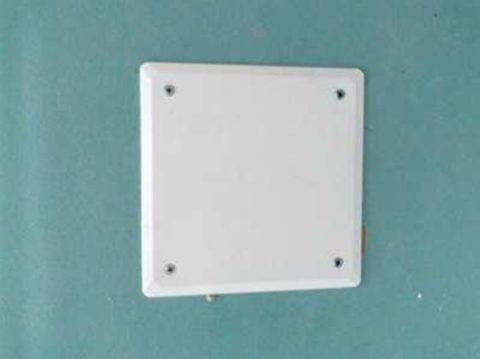

Готовая коробка, закрытая крышкой
Все виды работ по устройству электрической сети в помещении неразрывно связаны с монтажом коробок для коммутации проводов. Они являются важным звеном, и грамотное их размещение позволит качественно обеспечить объект электричеством. Установить коробки распределительные для гипсокартона, как можно было убедиться, может человек, даже не обладающий специальными знаниями и навыками.
Рейтинг лучших подрозетников для гипсокартона

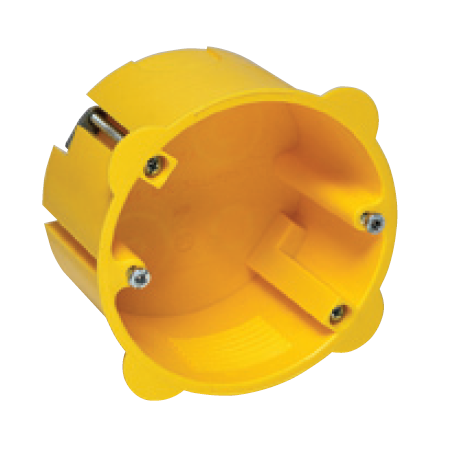

С3Е2 для полых стен
Отличный товар по доступной цене, который продается во многих хозяйственных магазинах. Изготовлен из прочных материалов, проявляющих высокую устойчивость к различным воздействиям. Срок работы 240 месяцев.
коробка под розетку C3E2 для пустотелых стен
Преимущества:
Небольшая цена; Качественный пластик; Долговечность.
Дефекты:
Потерял.
GUSI С3Е3 Нг
Коробка высокого качества из негорючих материалов. Он имеет приятный цвет, а также хорошую степень безопасности. Один человек должен будет разрезать кабель-канал самостоятельно.
Средняя цена 25 рублей.
розетка ГУСИ С3Е3 Нг
Преимущества:
Универсальность; Оптимальные размеры; Небольшая цена.
Дефекты:
Потерял.
Schneider Electric D65
Надежная модель европейского производства, которая подходит для стен из гипсокартона. Корпус выполнен из качественного пластика, который не портится при длительном воздействии. Для дополнительного удобства предусмотрены отверстия для проводки.
вилка Schneider Electric D6
Преимущества:
Производитель бренда; Небольшая цена; Есть специальные отверстия.
Дефекты:
Потерял.
Gusi Electric С3E3
Более дорогой вариант, который обеспечит человеку надежность и долговечность на протяжении всего периода эксплуатации. Корпус изготовлен из полипропилена. Способ монтажа: под прикрытием
Средняя цена 42 рубля.
коробка под розетку Gusi Electric С3E3
Преимущества:
Качественный материал; Отверстия для проводки; Хорошая фиксация.
Дефекты:
Цена.
Стоимость и дополнительные материалы для монтажа коробки установочной для розеток для гипсокартона
Если вы решили установить розетки для гипсокартона, важно учесть стоимость и дополнительные материалы, необходимые для монтажа коробки установочной. В этом разделе мы рассмотрим основные компоненты и уточним их стоимость
Крепежные элементы
Для установки коробки установочной на поверхности гипсокартона вам понадобятся крепежные элементы. Это может быть шурупы или гвозди. Рекомендуется выбирать саморезы, они обеспечивают надежное крепление и легко вращаются в гипсокартоне. Стоимость крепежных элементов зависит от их типа и производителя и может колебаться от 5 до 20 рублей за упаковку.
Коробка установочная
Основным элементом установки розеток для гипсокартона является коробка установочная. Она служит основой для установки розетки и защищает ее от пыли и влаги. Коробки установочные можно приобрести в разных размерах и материалах. Стоимость коробки установочной зависит от ее размера, материала и производителя и может варьироваться от 50 до 500 рублей за штуку.
Перемычки для гипсокартона
Для монтажа коробки установочной на поверхность гипсокартона необходимо использовать пересекающиеся полосы металла, называемые перемычками. Они укрепляют коробку установочную на гипсокартоне и обеспечивают ее надежность. Стоимость перемычек для гипсокартона зависит от их длины и производителя и составляет примерно 30-50 рублей за штуку.
Электромонтажные работы
При установке розеток для гипсокартона необходимо также учесть стоимость электромонтажных работ. Если вы не имеете опыта в электрике, рекомендуется обратиться к специалисту, чтобы обеспечить безопасность и качество проведения работ. Стоимость электромонтажных работ может зависеть от объема работ и профессионализма специалиста, ориентировочно составляет около 500-2000 рублей.
Вывод
Все эти дополнительные материалы и работы необходимы для успешного монтажа коробки установочной для розеток для гипсокартона. Учтите их стоимость при планировании бюджета проекта
Важно также обратить внимание на качество используемых материалов и выбрать проверенных производителей, чтобы обеспечить надежность и долговечность установленных розеток для гипсокартона
Управление освещением с трех мест и более
Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.
Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).
Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.
Принцип работы перекрестного переключателя (выключателя)
Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.
Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.
Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

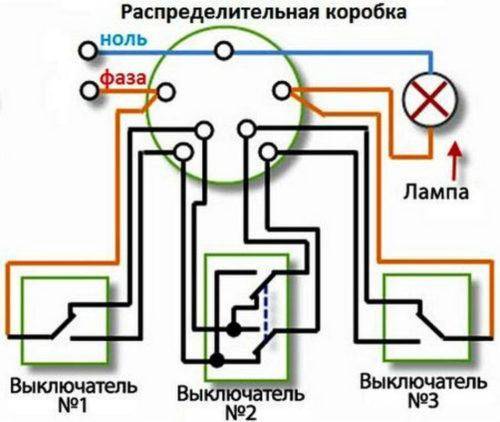

Схема подключения трех выключателей
Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.
Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.
Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.
Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

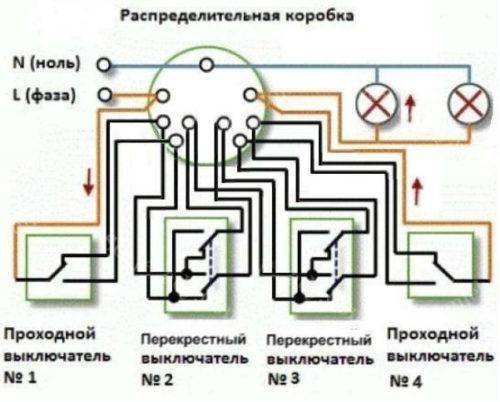

Схема подключения четырех выключателей
Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.
При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.
При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.
Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:
- относительно высокая стоимость;
- сравнительно низкая надежность;
- возможность ложных срабатываний;
- сложность обслуживания и ремонта.
Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.
Скрытая проводка в деревянном доме
Это очень дорогое удовольствие. Хоть здесь и не нужен перфоратор, но трудозатрат в разы больше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен контактировать с деревом.
проводка в стальной гофре, металлические подрозетники
Обычные виды подрозетников здесь не годятся – ПВХ отлично горит и в случае короткого замыкания вероятность пожара при их использовании очень высокая. Здесь нет вопроса какие подрозетники будут лучше или хуже – поставить можно исключительно железные, толщина стенок которых сможет удержать внутри корпуса возникшую дугу от короткого замыкания.
По этой же причине провода в такой проводке должны быть уложены в железную трубу и все ее стыки с подрозетником должны быть тщательно загерметизированы. Вся магистраль в обязательном порядке заземляется, поэтому на концы труб, что сходятся в подрозетнике, дополнительно приваривается крепежный болт для заземляющего провода.
Исходя из этого, есть только один способ, как установить подрозетник, не превращая его в бомбу замедленного действия – выполнить все требования ПУЭ:
- Для подрозетника дрелью и стамеской высверливается необходимое отверстие
- При желании сделать дополнительную защиту, дно отверстия прокладывается асбестом.
- В подрозетник заводится провод и часть подводящей его трубы, что подсоединяется к корпусу, который в свою очередь враспор прикручивается к стене шурупами.
Эта, казалось-бы несложная последовательность действий должна быть выполнена со всей возможной тщательностью, ведь от этого зависит пожарная безопасность дома.
В этом видео показана установка подрозетников в стену из бревна:
Как подобрать размер коробки установочной для розеток для гипсокартона
Установочная коробка для розеток — важный элемент при монтаже электрооборудования на поверхности гипсокартона. От правильного выбора размера коробки зависит качество и безопасность работы. В этом разделе мы расскажем, как правильно подобрать размер установочной коробки для розеток на гипсокартонной поверхности.
При выборе размера коробки установочной для розеток для гипсокартона, необходимо учитывать следующие факторы:
- Тип розетки: Существуют разные типы розеток, такие как одинарные, двойные и тройные. Выбирайте коробку с размером, подходящим для нужного количества розеток.
- Глубина гипсокартона: Толщина гипсокартона может варьироваться. Обычно используются листы гипсокартона толщиной 12.5 мм или 15 мм. Проверьте толщину гипсокартона и выберите коробку соответствующей глубины.
- Дополнительное оборудование: Если вам необходимо установить дополнительное оборудование, такое как выключатели или таймеры, учтите их размеры при выборе коробки.
Помните, что размеры коробок установочных для розеток и другого электрооборудования могут незначительно различаться в зависимости от производителя. Поэтому, при выборе размера коробки, обратитесь к инструкции производителя или проконсультируйтесь с электриком, чтобы выбрать оптимальный вариант.
Важно учесть, что при монтаже установочной коробки на гипсокартонную поверхность необходимо использовать специальные бахромки или грунтовку, чтобы обеспечить крепкое крепление коробки и защиту гипсокартона от повреждений. Всегда следуйте инструкциям по установке, предоставленным производителем коробки установочной
В результате правильного выбора размера и установки установочной коробки для розеток на гипсокартонной поверхности, вы можете быть уверены, что ваша электросистема будет работать безопасно и надежно.
На что обращать внимание при покупке
Чтобы выбрать подрозетник, учитываются следующие факторы:
- Материал. Ввиду того что технология крепления предполагает встроенную установку, продукция не должна плавиться или воспламеняться при нагреве. Электрическая проводка предрасположена к возникновению огня, особенно в местах соединения, поэтому лучше отдавать предпочтение не дешевым пластиковым деталям, а продукции из пропилена или других негорючих материалов.
- Правильность формы. Некачественные изделия могут иметь перекосы и смещения стенок, что не позволяет правильно вставить розетку в коробку.
- Движение винтов. Чтобы надежно прикрепить установочный модуль к гипсокартону, саморезы должны хорошо притягивать лапки, не допуская скольжения или прокручивания.
- Наличие быстроснимаемых заглушек. Готовое отверстие под кабель избавляет от необходимости формировать его самостоятельно.
- Соотношение размеров коробки и подрозетника. Чтобы поставить все части без сложной подгонки, лучше отдавать предпочтение одному производителю.
- Возможность использования соединителя. Эта деталь позволяет быстро получить двойной или тройной блок при помощи стыковки одноместных коробок.
Среди всего разнообразия подрозетников для гипсокартона наиболее функциональными считаются круглые модели, так как большинство из них имеют специальные соединители, позволяющие набирать блоки с неограниченными размерами
Качественная продукция должна иметь необходимые сертификаты безопасности и соответствия.
Советы и рекомендации
Целесообразно руководствоваться следующими правилами:
- Все расчеты необходимо сделать заранее. Составляемая схема должна содержать подробный чертеж обрешетки и расположения проводки.
- Если приобретаются дешевые подрозетники, то их берут с запасом. Учитывается, что лицевая сторона должна лежать на плоскости без зазоров.
- Глубокий короб обеспечит более удобное размещение кабеля.
- Преимущество собираемого блока заключается в возможности быстрого наращивания.
- После установки модулей выполняется финишная отделка.
Хотя технология работ не отличается сложностью, она предполагает аккуратность и точность.
Установка подрозетников в гипсокартон
Фиксация монтажных модулей не составляет особого труда, если работы разделить на этапы.

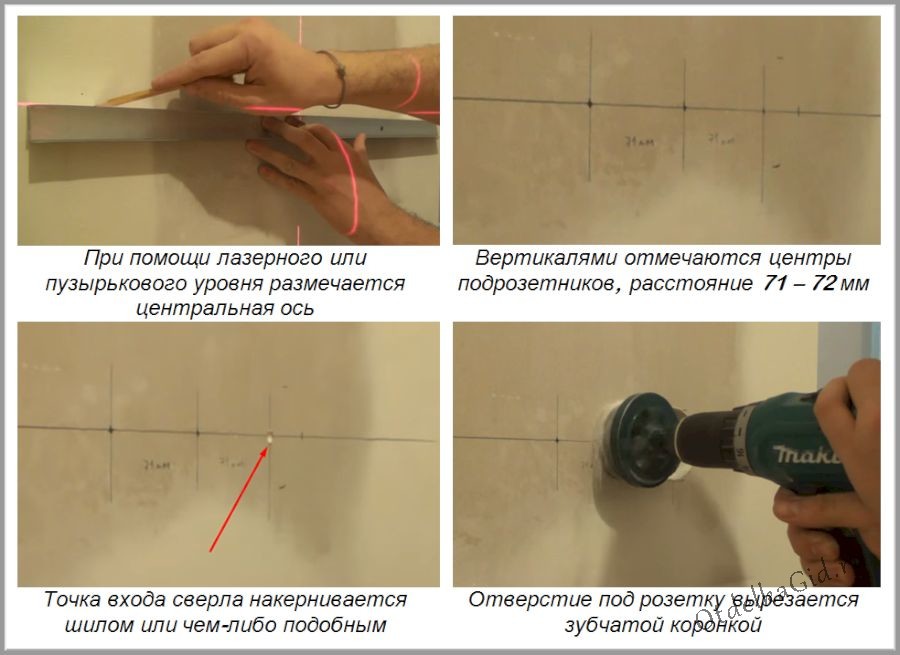

Разметка стены
От этого мероприятия зависит правильность расположения системы питания для электрического оборудования. Схема процесса:
- Поскольку проводка протягивается за гипсокартонной поверхностью, план размещения розеток должен быть продуман заранее. При составлении учитывается расположение предметов интерьера и устройств, требующих питания, чтобы точки подключения были распределены удобно.
- Согласно схеме определяется посадочное место. От участка начала отсчета, в качестве которого может выступать пол, край стены или другой объект, отмечается несколько точек, при помощи уровня они приводятся к одному положению и соединяются.
- На получившейся линии необходимо сделать засечку – центр будущего отверстия.
- Если требуется закрепить несколько коробок в едином блоке, то от первой точки откладывается расстояние 71 мм. Учитывается, что такая дистанция подходит для изделий диаметром 68 мм.
Чтобы избежать ошибок, которые приведут к перекосу монтируемой конструкции, целесообразно проверять правильность разметки.
Для обустройства круглых отверстий в гипсокартоне есть несколько приспособлений, но лучше всего себя зарекомендовала зубчатая насадка
Создание отверстий
После разметки всех поверхностей дрелью с набором коронок для гипсокартона делаются посадочные места для подрозетников. Насадка подбирается исходя из диаметра выбранного модуля. В качестве альтернативы можно применить балеринку или выпилить участок вручную.
Просверлить отверстие коронкой получается значительно быстрее и проще, поэтому это оптимальное решение. Технология работ:
По насечкам на основной линии выставляется центрирующее сверло.
Без спешки на небольшой скорости выполняется заглубление
Важно следить, чтобы насадку не повело в сторону, поэтому инструмент нужно держать перпендикулярно.
После того как зубья коронки прошли покрытие, скорость увеличивают.
Если планируется создать удлиненный модуль, то высверливание осуществляется по оставшимся точкам.. При ручном выпиливании края не всегда получаются идеально ровными, поэтому их потребуется доработать
При ручном выпиливании края не всегда получаются идеально ровными, поэтому их потребуется доработать.
Монтаж коробки
Установить подрозетник нетрудно, если изделие качественное, а предыдущие работы выполнены без ошибок. Порядок действий:
- Выводятся провода, на корпусе отсоединяются заглушки, через которые пропускается кабель.
- Вставлять модуль требуется без лишних усилий. Если лапки в конструкции не откидываются, то изделие нужно помещать последовательно, немного подгибая скобу.
- Если устанавливается несколько модулей, то после высверливания перегородки между отверстиями срезаются. При помощи соединителя элементы стыкуются и помещаются в разъем.
- Коробка выравнивается, вкручиваются крепежные винты. Затягивание не должно быть слишком сильным, чтобы не продавить гипсокартон.
Установка коробки выполняется в 2 этапа и не вызывает особых затруднений даже у новичков, главное — не пережать винты, иначе сломаются прижимные лапки
После проверки по уровню можно подключать и ставить начинку.
Виды и характеристики подрозетников
Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.
Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.
И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.
Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.
Выбираем подрозетник по материалу стен
Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.
По этому признаку существует следующая классификация коробок:
- конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
- стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.
В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.
В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

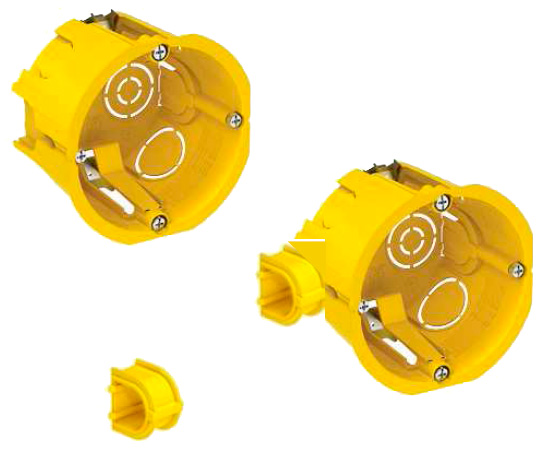

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.
В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

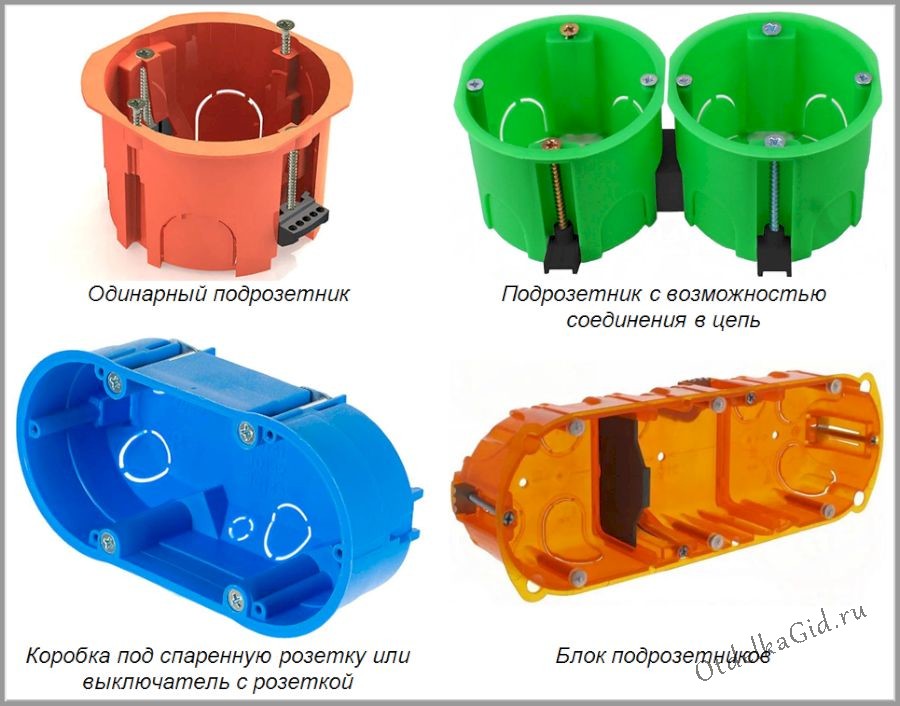

Какой формы выпускаются изделия?
Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.
Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.
Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.
Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.
В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.
Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.
Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.
Размер установочных коробок
Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.
Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.
Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.
Материал изготовления монтажных коробок
Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.
Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.
Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.
Установка подрозетника в гипсокартон
Для монтажа розетки на стену из гипсокартона нужно правильно подобрать подрозетник и установить его. Для начала узнайте, чем специальная установочная коробка для гипсокартона отличается от стандартной, для бетона. После этого следует ее правильно установить.
Конструкция установочной коробки
Гипсокартон – универсальный строительный материал для отделки стен и строительства перегородок. Он может быть влагостойким (для кухни и ванной) и обычным стеновым – для остальных помещений. Листы тонкие, хрупкие, не сравнить с бетонными или кирпичными стенами. Из-за этого возникает резонный вопрос: как производится установка розетки в такой тонкий материал?
Делается это при помощи установочной коробки. Для гипсокартона производят специальные подрозетники с особым способом фиксации. Выглядят они как пластиковый стакан. С лицевой стороны расположены 4 винта. Два из них расположены выше остальных. Они нужны для фиксации непосредственно металлической рамки самой розетки.
Те, что находятся немного ниже, отвечают за установку подрозетников в гипсокартон. В нижней части установочной коробки расположены специальные фиксирующие монтажные лапки. Их положение регулируется этими двумя шурупами. При повороте винта лапка все больше прижимается к листу гипсокартона. Такой механизм обеспечивает прочную установку подрозетника и гарантирует, что розетка не вывалится из стены при первой же возможности.
Дно установочной коробки оснащено заготовками под отверстия для провода разного диаметра и конфигурации. В зависимости от способа подведения кабеля к стакану и его толщины, вырезают подходящее отверстие при помощи ножа. На этом этапе подрозетник полностью готов к монтажу.
Как лучше вырезать отверстие
Кроме самого стакана и заблаговременно выведенной электропроводки вам понадобится:
- электродрель;
- насадка-коронка на дрель;
- рулетка;
- ножовка;
- карандаш.
Первым делом на листе гипсокартона нужно нарисовать отметку, где будет располагаться центр подрозетника. Чтобы точно отметить точку, рисуют крест. Если розетка будет двойная, намечают центры всех стаканов сразу. В этом случае на одной горизонтальной линии отмечается нужное количество точек на расстоянии 72 мм.
Диаметр стандартного подрозетника — 68 мм. Специальная насадка на дрель – настоящее спасение для мастера, которому предстоит монтаж розеток и выключателей в гипсокартон в большом количестве. Эта коронка уже имеет нужный диаметр, легко устанавливается в любую электрическую дрель.
Если у вас нет коронки нужного диаметра, придется обходиться подручными материалами. Тогда вам необходимо нарисовать окружность немного больше установочной коробки под розетку и вырезать ее в гипсокартоне при помощи ножовки или канцелярского ножа. Сделать это аккуратно скорей всего не выйдет.
Второй метод – использовать тонкое сверло. По контуру нарисованной окружности высверливают множество маленьких отверстий, пока получившийся круг из гипсокартона не выпадет. Это быстрее, чем операция с канцелярским ножом, но ровного, красивого края вы все равно не получите.
Порядок установки электророзетки
Установка розеток в гипсокартон начинается с крепления установочной коробки. Выведите провода через прорезанное отверстие, поместите подрозетник в гнездо в гипсокартоне и закрепите при помощи фиксирующих лапок. Для этого закрутите соответствующие болты до упора.
Возьмите розетку и снимите пластиковую крышку. Для этого при помощи отвертки открутите центральный болт. В устройстве стандартной розетки для скрытой проводки вы увидите клеммы. Их необходимо немного ослабить, чтобы можно было подключить к ним оголенные концы кабеля. Хорошо закрутите клеммы после соединения с проводами. Слабый контакт может стать причиной нагревания проводки.
Теперь розетку можно вставлять в подрозетник. Крепление осуществляется монтажными болтами установочной коробки. Когда основная часть розетки встала на свое место, можно закрыть ее пластиковой накладкой, вставив центральный болт в отверстие.
