Установка защиты двигателя - основные требования

Защита картера двигателя – сохраним «сердце» автомобиля

Для недоступности «сердца» автомобиля внешним механическим повреждениям используется защита картера двигателя, своими руками установить ее, конечно, можно, но она будет далека от промышленного образца. Однако в качестве «скорой помощи» вашему автомобилю в дальней дороге вполне подойдет. Поскольку довольно сложно точно подогнать заготовку под крепежи и при этом эффективно изолировать поддон от ударов, такая самодеятельность не всегда может надежно уберечь моторный отсек автомобиля от различных повреждений.

Где находится картер двигателя и зачем он?

Что же собой представляет защитный кожух, каково его назначение и какие требования к нему предъявляются? Защита поддона картера двигателя – это металлический лист определенной формы, который устанавливают внизу моторного отсека автомобиля. Главное его назначение – надежно изолировать силовой агрегат от механических повреждений и максимально перекрыть доступ к нему дорожной грязи и пыли.

В свою очередь поддон предохраняет кривошипно-шатунный механизм от различных загрязнений и служит резервуаром для моторного масла. Крепится он к картеру болтами, а для герметизации между ними устанавливается прокладка из мягкого маслостойкого материала. В нижней части поддона имеется специальное сливное отверстие, закрытое резьбовой пробкой. Иногда защиту путают с пластиковыми щитками, которые устанавливаются на некоторых иномарках изготовителями. Их, скорее всего, можно назвать пыльниками или брызговиками, так как они спасают только от грязи.

Ремонт картера двигателя – исправляем повреждения своими руками

В каких случаях требуется ремонт картера двигателя? Поломки картера в основном происходят в результате механических повреждений, таких как:

обрыв шатунных болтов;
обрыв юбки поршня;
при использовании в системе охлаждения воды, в зимний период при ее замерзании происходит разрыв каналов, по которым циркулирует охлаждающая жидкость;
в результате перегрева двигателя возможна деформация внутренних перегородок блока цилиндров.

Из всех этих видов повреждений лишь некоторые поддаются ремонту. Например, наружную трещину на блоке цилиндров можно заварить аргонной сваркой. Большинство внутренних дефектов, таких как деформации, ремонту не подлежат. В этом случае блок цилиндров необходимо менять.

С ремонтом поддона картера все намного проще и не так плачевно. Если на автомобиле не установлена надежная защита картера, то вероятно, что рано или поздно поддон может получить повреждение вылетевшим из-под колес камнем. Чаще всего его пробивают, наехав на какое-либо препятствие. А так как клиренс современных легковых автомобилей, в основном, не превышает 15 см, то на наших дорогах это явление стало уже обыденным.

Делается это очень просто. Вначале с картера необходимо слить в подходящую емкость все масло. Далее место повреждения обезжирить бензином и наложить небольшой слой пасты. Если все сделано правильно, то уже буквально через полчаса можно будет продолжить путь. По крайней мере, до ближайшей станции техобслуживания.

Защита картера двигателя – какой материал лучше?

На некоторых старых моделях отечественных легковушек, таких как «Жигули», установлены поддоны из стали, которые довольно просто заварить даже в домашних условиях обычной электросваркой. На большинстве же иномарок поддоны изготовлены из алюминиевых сплавов, и в случае их повреждения кустарный ремонт уже не поможет. Здесь потребуется вмешательство специалистов станции технического обслуживания, которые вынесут свой вердикт: отремонтировать или заменить поврежденный поддон.

Чтобы обезопасить двигатель своего автомобиля от повреждений рекомендуется установить под днище щиток из стеклопластика. Большинство владельцев иномарок устраивает защита картера двигателя композитная, алюминиевая же по некоторым характеристикам ей несколько уступает.

Одним из существенных преимуществ композитных материалов является их незначительный вес. При толщине защитного кожуха всего лишь около 8 мм он ничуть не уступает по прочности стальным или алюминиевым аналогам. К тому же, защита из такого материала практически не подвержена процессам коррозии.

В заключении можно сказать, что установка защиты картера – это не прихоть или дань современной автомобильной моде, а насущная необходимость. До тех пор пока отечественные дороги будут напоминать лунный ландшафт, оставлять двигатель без защиты – значит существенно увеличивать риск его повреждения.

Зачем нужна защита картера?

Картер — корпусная деталь двигателя, в изолированном пространстве которой установлен коленчатый вал и прочие детали кривошипно-шатунного механизма. Картер отливают вместе с блоком цилиндров, снизу закрывается поддоном — резервуаром для сбора избытков масла, не задействованного в системе смазки двигателя. Поддон штампуется из листовой стали или сплава алюминия — материалов с высокой вязкостью, но деталь все равно чувствительна к механическим повреждениям.

Каким повреждениям?

Целостности картера угрожает любое препятствие на дороге: куски льда зимой, канализационные люки, ямы и мусор. Учитывая, что подобные препятствия на наших дорогах встречаются часто, картер требует дополнительной защиты. Даже автомобили с большим дорожным просветом не защищены от пробоины картера — для них найдётся препятствие не по зубам.

Что будет, если повредить картер?

При механическом повреждения картера масло вытекает из поддона, что влечёт за собой сбой в работе двигателя. В таком случае поможет только замена поддона и масла в двигателе — удовольствие не из дешёвых. Возможен вариант и похуже — не заметить повреждения. Масло будет вытекать постепенно, понижая рабочее давление в двигателе, что приведёт к перегреву мотора и необходимости его капитального ремонта.

Защита картера, что это?

Пластина, предназначенная для защиты от физических повреждений поддона картера и других рабочих механизмов. Первое требование к защите — жёсткость. Чем жёстче материал, из которого изготовлена защита, тем эффективнее она спасает от скрытых препятствий. Помимо механического воздействия, защита спасает от влаги, грязи и химических реагентов, используемых для дорожного покрытия. Поэтому для изготовления используют материалы, стойкие к ржавчине и действию реагентов — алюминий и композитные материалы, а защиту из стали покрывают полимерным покрытием, устойчивым к воздействию среды.

Дешевле обойдётся защита из стали с полимерным покрытием, но она тяжёлая. Композитные материалы надёжнее и легче, но стоят дороже. Бесспорное достоинство композитной защиты — она практически не деформируется после удара (до определённых пределов по силе воздействия), не возникает последующего контакта с элементами моторного отсека автомобиля, приводящего к их износу.

Излишне жёсткая защитная конструкция может нарушить систему пассивной защиты кузова. Базовые механизмы закреплены таким образом, чтобы в случае аварии деформироваться по заданному сценарию, а деталь из прочного материала может им в этом помешать. Проблема решается подбором специального крепежа — болты защитной конструкции крепятся таким образом, чтобы при аварии защита срезала их шляпки и отлетала под днище, не мешая деформации других деталей. В случае наезда на препятствие болты остаются в целости, а повреждения остаются только на корпусе защиты.

Установка защиты картера не требует изменений в конструкции автомобиля — используются штатные отверстия в кузовных деталях, проделывать в силовых конструкциях новые запрещено. Установленная защита не создаёт помех для работы — предусмотрены отверстия для обдува двигателя и сохранения оптимального температурного режима его работы.

Бампер ваз 2114 спорт

Началось с того, что в одном из БЖ увидел этот бампер и загорелся им. Далее почти каждую неделю стал видеть новые и новые записи об установке такого бампера и каждый раз все больше и больше хотел его себе. Но решил подождать до весны, т.к. зима штука такая-снег, ледышки и прочее. Но судьба решила по-другому. Бампер у меня стоял уже не родной и в него был небольшой удар машиной в откате и лопнул лак. Часто приходилось подкрашивать это место краской (при помощи спички). Но на прошлой недели заехал на мойку и они сбили краску, оголяя этот ужасный черный цвет. По итогу принято решение о замене. Бампер нашел в областном городе за 3900 в цвет. Можно и дешевле, но это доставка и.т.д. а я люблю посмотреть и пощупать, что я покупаю и не известно как это все доедет в ТК.

Установка не отличается от установки заводского бампера, все крепления сходятся без проблем. Единственное, что рекомендую, это сразу купить новые боковые кронштейны, т.к. у меня там все было в грязи. Бампер всем понравился, кроме масок ПТФ ставятся они ужасно жестко и боишься их сломать, а в целом бампер нравится. По мне, немного освежает автомобиль и нравится эта губа, да и под мой не сток спойлер неплохо смотрится…

Спасибо за прочтение и удачи на дорогах

Как заменить защиту картера на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем начать мы вас сразу предупредим то что фотографий как таковых в этой статье и не будет, так как смысла их просто нет вставлять, мы уже объяснили вам где стоит стандартная защита, так вот исходя из места её установки попробуйте её снять, просто внимательно прочитав данную статью и немного вникнув!

Снятие: 1) В самом начале операции доберитесь до неё, для этого поставьте автомобиль на какую ни будь смотровую яму или же поднимите его при помощи подъёмника.

2) Далее когда вы доберётесь уже до защиты, разыщите не ней все гайки и болты которые её крепят и вследствие чего отверните их и снимите данную защиту со своего установочного места.

Примечание! Если же вы всё таки не поняли как нужно правильно снимать данную защиту, да и хотите более подробно знать о том где находятся все эти гайки, то в таком случае воспользуйтесь ещё одной статьёй в которой будет подробно описываться замена стандартной защиты в картинках, называется данная статья: «Замена защиты картера на ВАЗ 2109»!

Установка: Чтобы установить новую защиту на своё штатное место, проделайте всю операцию по снятию, но только в обратном порядке.

Примечание! Если вас не устраивает качество данной защиты и вы думаете то что она мало защищает двигатель вашего автомобиля, тогда рекомендуем вам поставить ещё одну защиту (По вашему желанию) которая лучше может сохранить ваш автомобиль от наезда к примеру на камень, но прежде чем думать о покупки дополнительно защиты знайте пару правил, а именно:

1. Никогда не покупайте слишком по высоте маленькую защиту, то есть ту защиту при установке которой высота между двигателем у вас составит менее 3-х см, а связано это всё с тем, что если вы наедите на кочку то всё же защите свойственно прогибаться и если у вашей новой приобретённой защиты расстояние будет менее 3-х см, то она может слишком прогнуться и в связи с этим повредит картер двигателя автомобиля.

Примечание! Когда вы покупаете очень прочную защиту которая как говориться выдерживает практически все удары, то в основном при сильном столкновении автомобиля лоб в лоб данная защита может не оторваться от своего посадочного места и тем самым двигатель как должно не упадёт от удара на землю, а ляжет на защиту и зайдёт в салон автомобиля вследствие чего травмировав всех впереди сидящих пассажиров, поэтому сливном прочную защиту брать не рекомендуется, но или же берите но старайтесь чтобы она ближе была к земле, потому что чем ниже двигатель упадёт при ударе тем лучше!

2. И ещё кой что, не стоит брать дополнительную защиту если вы живёте в городе с более менее дорогами, так как она там будет просто не к чему, но всё же если автомобиль у вас слишком низкий тогда можно будет подобрать к нему защиту, а иначе при хорошем наезде на какой ни будь камень вы можете повредить себе поддон и даже двигатель (Двигатель повредиться только в том случае если масло полностью выльется из поддона, поэтому после сильного наезда на кочку сразу же обратите на индикаторы давления и уровня масла если они начнут падать, тогда сразу же останавливайтесь и глушите автомобиль а иначе если масло из поддона всё вытечет а двигатель ещё будет работать, тогда это может привести к скорому капитальному ремонту двигателя)

Примечание! Не глушите автомобиль в таком случае сразу же на ходу, потому что если вы резко выверните руль то он у вас просто заблокируется, в связи с этим вы создадите очень опасную аварийную ситуацию на дороге!

Дополнительный видео-ролик: О том как нужно правильно устанавливать новую дополнительную защиту на автомобиль, смотрите внимательно в интересном видео-ролике чуть ниже:

Как вы понимаете, защита картера на ВАЗ 2114 необходима для того, чтобы не повредить и не деформировать сам картер. А что такое этот картер? По сути, это емкость или поддон, где находится моторное масло. Теперь становится понятно, зачем за состоянием картера нужно следить с особой тщательностью. В противном случае произойдет утечка масла, двигатель в лучшем случае потребует замены картера, а в худшем — капительный ремонт или полную замену силового агрегата.

С утеплителем

Принцип действия теплового автоматического выключателя

На графике справа показана зависимость сопротивления от температуры для стандартного теплового автоматического выключателя. У каждого производителя эта характеристика своя. TN обычно лежит в интервале 150-160 °C.

Подключение

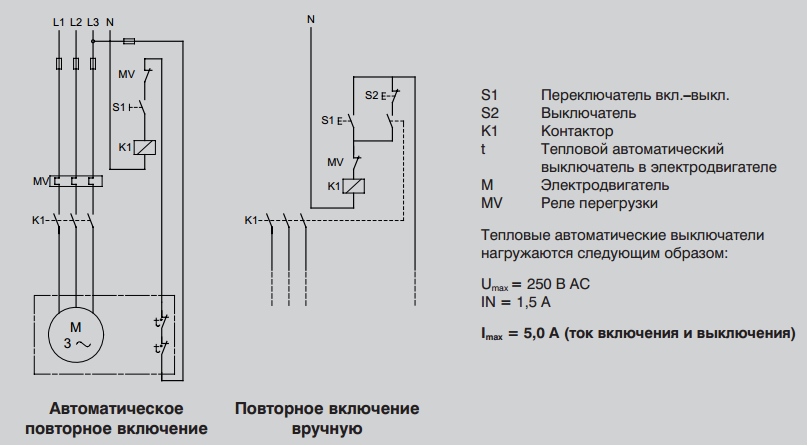

Подключение трёхфазного электродвигателя со встроенным тепловым выключателем и реле перегрузки.

Обозначение TP на графике

Защита по стандарту IEC 60034-11:

TP 111 (постепенная перегрузка). Для того чтобы обеспечить защиту при блокировке ротора, электродвигатель должен быть оборудован реле перегрузки.

Терморезисторы, встраиваемые в обмотки

Второй тип внутренней защиты – это терморезисторы, или датчики с положительным температурным коэффициентом (PTC). Терморезисторы встраиваются в обмотки электродвигателя и защищают его при блокировке ротора, продолжительной перегрузке и высокой температуре окружающей среды. Тепловая защита обеспечивается с помощью контроля температуры обмоток электродвигателя с помощью PTC датчиков. Если температура обмоток превышает температуру отключения, сопротивление датчика меняется соответственно изменению температуры.

В результате такого изменения внутренние реле обесточивают контур управления внешнего контактора. Электродвигатель охлаждается, и восстанавливается приемлемая температура обмотки электродвигателя, сопротивление датчика понижается до исходного уровня. В этот момент происходит автоматическое приведение модуля управления в исходное положение, если только он предварительно не был настроен на сброс данных и повторное включение вручную.

Если терморезисторы установлены на концах катушки самостоятельно, защиту можно классифицировать только как TP 111. Причина в том, что терморезисторы не имеют полного контакта с концами катушки, и, следовательно, не могут реагировать так быстро, как если бы они изначально были встроены в обмотку.

Система, чувствительная к температуре терморезистора, состоит из датчиков с положительным температурным коэффициентом (PTC), устанавливаемых последовательно, и твердотельного электронного выключателя в закрытом блоке управления. Набор датчиков состоит из трёх – по одному на фазу. Сопротивление в датчике остаётся относительно низким и постоянным в широком диапазоне температур, с резким увеличением при температуре срабатывания. В таких случаях датчик действует как твердотельный тепловой автоматический выключатель и обесточивает контрольное реле. Реле размыкает цепь управления всего механизма для отключения защищаемого оборудования. Когда температура обмотки восстанавливается до допустимого значения, блок управления можно привести в прежнее положение вручную.

Все электродвигатели Grundfos мощностью от 3 кВт и выше оснащены терморезисторами. Система терморезисторов с положительным температурным коэффициентом (PTC) считается устойчивой к отказам, так как в результате выхода из строя датчика или отсоединении провода датчика возникает бесконечное сопротивление, и система срабатывает так же, как при повышении температуры, – происходит обесточивание контрольного реле.

Виды защиты картера

В настоящее время нет четкого государственного стандарта относительно параметров подобных изделий. По этой причине существуют разные формы и из разные материалы изготовления. Каждый автомобильный производитель делает по своему усмотрению. При этом некоторые варианты выпускаются исключительно на одну модель, а другие универсальные, благодаря чему могут быть установлены на различные варианты кузовов. Важным критерием, по которому различают защитные листы, – это тип материала, применяемый для их изготовления.

Стальные

Наиболее распространенный материал для таких элементов – это сталь. Причина популярности подобных вариантов заключается в низкой цене, а также высокой прочности изделия. Обычно они имеют толщину в пределах 0,2-0,3 см. Правильная защита, выпущенная производителем, имеет ребра жесткости и глубокий рельеф, обеспечивающие высокую прочность и надежность конструкции.

Стоит знать! Наличие резких углов, а также форм указывают на производство такого изделия без применения высокопрофессионального оборудования.

Алюминиевые

Другой материал — алюминий, он существенно легче стали, из-за чего имеет более низкий уровень прочности из-за своей мягкости. В результате, чтобы обеспечить достаточный уровень прочности, рекомендуется использование изделия толщиной 0,8-1 см. У стандартных вариантов эти показатели составляют в среднем 0,5 см, поэтому защита с толщиной в 0,2 см из стали более предпочтительнее. Кроме того, стоимость алюминиевых изделий в несколько раз выше.

Пластиковые

Наименее прочные варианты, используемые в качестве защиты картера для форд фокус 2 поколения, киа рио и иных моделей, – это изделия из пластика. Благодаря своей уникальности они имеют широкий спектр применения.

Пластиковые изделия легкие, но при этом и хрупкие, в результате чего способны предотвратить пробитие только от небольших камешков, но в случае более серьезных нагрузок ломаются. Другой особенностью таких конструкций считается их полная непригодность к ремонту при повреждении. Это обусловлено тем, что в отличие от металла такие варианты не изгибаются, а трескаются и ломаются.

Чем опасны удары по днищу

Повредить картер для ВАЗ 2110 — дело не сложное. Для большинства владельцев этой модели — это скорее дело времени или банальной удачи.

Двигатель при этом может серьезно пострадать из-за несовершенства конструкции подвески мотора. По сути, силовой агрегат как вы свисает.

Поддон картера мотора расположен слишком низко к земле.
При движении мотор немного, но двигается на крепежных кронштейнах. Особенно это касается ситуаций с резким торможением.
Даже небольшой камень, ударивший по поддону на скорости, может нанести серьезный ущерб. Тогда ремонт обойдется куда дороже, чем установка защиты.

В целях недопущения лишнего перемещения двигателя специалисты советуем устанавливать дополнительный фиксирующий кронштейн. Он лучше удерживает мотор, но от ударов защиту все равно не обеспечивает.

Выбор нового элемента

Получить новый элемент защиты двигателя можно двумя способами.

Приобрести готовое изделие. Легкий способ, который потребует от вас посетить магазин специализированного оборудования, купить пластину, а затем установить ее согласно имеющимся креплениям. В редких случаях крепежи приходится адаптировать под свою машину.
Изготовить пластину своими руками. Задача не из простых, но позволяет существенно сэкономить. Вам потребуются определенные навыки, лист качественного металла, болгарка и некоторое время.

Ощутимый эффект новой защиты

Есть несколько основных критериев, по которым рекомендуется выбирать защитную пластину для днища автомобиля ВАЗ 2109.

Критерий выбора	Особенности
Качество	Убедиться в качестве изделия можно путем изучения документов на деталь или опытным путем. Чтобы наглядно удостовериться в этом, нанесите на поверхность листа кислоту. Нужна кислота, которая имеется в аккумуляторных батареях. Нанесите, а потом начисто протрите. Если на изделии не осталось следов, тогда пластина действительно хорошая, качественная. Если же следы есть, вы имеете дело с сомнительным продуктом. Но проверить реальные характеристики возможно только в процессе эксплуатации, когда защита пройдет испытание дорогами и периодом зима-лето
Внешний вид	Большинство пластин, предлагаемых на рынке, позволяют монтировать элемент без снятия брызговиков. То есть монтаж выполняется по строго отведенным местам. Но в этом имеются свои недостатки. Прежде всего, заметно ухудшится воздушное охлаждение силового агрегата. Также образуется свободное пространство между брызговиками и защитой. Это приведет к регулярному скоплению грязи в этой полости. Но смекалка наших автовладельцев — это сильное оружие против недоработок производителей
Производитель	На рынке выбор огромен, но среди этого ассортимента есть буквально несколько производителей защиты, которым можно доверить свой автомобиль. Яркий пример — это отечественная фирма Шериф (Sheriff). Они изготавливают защиту из стали повышенной прочности, что делает ее отличным помощником в противодействии камням, выбоинам и прочим сюрпризам на дорогах. Структура элемента обеспечивает воздушное охлаждение мотора. Плюс конструкция предусматривает наличие пыльников, защищающих от скопления грязи в полости, и уплотнителей, которые играют роль амортизаторов, гасят шум и вибрации при контакте пластины с днищем. Толщина пластины составляет около 2 миллиметров, но цена доступная

Конструкция от Sheriff

Важный аспект защиты от компании Шериф — это предусмотренные отверстия в плите, через которые можно без снятия элемента поменять масляный фильтр, слить масло, прочие расходники.

Установка защиты картера двигателя Ваз 2114, Ваз 2115

Чтобы защитить двигатель ваз 2115 и картер коробки передач на автомобиль устанавливают защиту силового агрегата. Как только вы приобрели машину, первым делом нужно установить именно этот элемент. Защита имеет передние крепежные проушины, именно они предохраняют кронштейны растяжек от неожиданного удара, а задние проушины защищают кронштейны крепления рычагов передней подвески.

Помимо этого, защита двигателя предохраняет силовой агрегат от попадания туда воды и грязи, которая вылетает из-под передних колес, а так же при движении по глубокой колее. Однако не нужно заблуждаться — защита двигателя не является панацеей от всех бед. Если на этот элемент придется достаточно сильный удар, то часть энергии все же передастся в мотор. К тому же защита ухудшает вентиляцию моторного отсека, а это зачастую приводит к перегреву двигателя, это особенно заметно в жаркую погоду. Однако плюсов от установки защиты двигателя все же больше, чем минусов. Как ни крути, она защищает двигатель от воздействия мелких предметов, не даст согнуться трубке маслоприемника и не оставит детали двигателя без смазки. Однако выбирать защиту стоит внимательно, она должна подходить именно вашему автомобилю. Рассмотрим защиту силового агрегата Ваз 2115. В магазинах есть много подделок и дефектных элементов, которые привлекают своей дешевой стоимостью. У них, как правило, нет отверстия для вентиляции моторного отсека и доступа к пробке отверстия для слива масла. Порой неудачная конструкция защиты может нарушить работу передней подвески Ваз 2115. Так что рекомендуется выбирать более дорогие, но надежные и испытанные изделия, которые соответствуют всем нормам и имеют сертификаты. После того, как произошел удар, лист защиты может начать задевать за детали Ваз 2115, например, за поддон картера двигателя, на это указывает характерный вибрирующий звук. В этом случае нет необходимости покупать новое изделие, достаточно выпрямить лист защиты. Если проигнорировать этот факт и продолжать ездить в таком состоянии, то поддон рано или поздно повредится.

Обычно защита силового агрегата сделана из стального или алюминиевого штампованного листа толщиной около 2 мм, она имеет проушину для крепления и отверстия для вентиляции и доступа к пробкам маслосливных отверстий поддона картера двигателя и картера коробки передач.

Берем головку на 17 и выворачиваем болт переднего кронштейна растяжки передней подвески. Аналогичным способом выворачиваем болт переднего крепления кронштейна следующей растяжки. Далее берем ключ на 19 и выворачиваем гайку болта крепления рычага передней подвески, при этом удерживаем с обратной стороны болт от проворачивания. Примеряем защиту на месте, если будет нужно — подгибаем при помощи молотка проушины.

Сначала надеваем защиту силового агрегата Ваз 2115 задними проушинами на болты рычагов и насаживаем туда болты, заворачиваем гайки, не забыв при этом про шайбы. Затягиваем хорошенько все гайки. Итак, как мы видим, установить защиту на Ваз 2115 очень просто, для удобства лучше всего загнать автомобиль на эстакаду или смотровую яму. И конечно же стоит быть аккуратным при вождении и не гонять по проселочным дорогам, напомним еще раз — защита не поможет вам, если удар будет слишком сильный и с большим предметом.
