Строим своими руками ограждение на винтовых сваях

Правила определения глубины ввода сваи

Чтобы самостоятельно определить глубину ввода сваи, нужно предусмотреть несколько нюансов:

  • 1) Свая должна достичь твердой породы, если на участке преобладают мягкие глины и подвижные грунты. Это необходимо для удержания забора на месте при пучении почвы после застывания в насыщенном водой состоянии и передачи нагрузки на плотные пласты.
  • 2) Желательно подобрать длину трубы таким образом, чтобы под землей находилось минимум 1/3 от общей длины трубы или ½ от верхней части сваи.
  • 3) Возможно принятие длины по глубине промерзания грунта. Для этого берут значение по региону и прибавляют к нему 0,2-0,3 метра. Такой способ определения допустим для нетяжелых заборов. Для обеспечения его дополнительной жесткости и устойчивости верхний участок выхода сваи на поверхности грунтов бетонируют.

В идеале, чтобы определить глубину, делают предварительное ввинчивание. Поскольку пласты грунта нестабильны по своей толщине, трубы в разных местах забора будут упираться в твердые почвы на разном расстоянии от поверхности. Чтобы не возникло ситуации, когда труба заглублена и над землей не остается её оголовка, в верхний конец вставляют дополнительный модуль сваи.

5 полезных советов от наших экспертов

Эксперты сайта Lanshaft.com делятся с вами советами из своей личной практики:

  1. Заглублять элементы рекомендуется на глубину до 150-200 см. Вычислить, какая именно глубина является оптимальной, очень просто. «Винт» вдруг почувствует сильную преграду, а вам придётся приложить просто невероятные усилия по вкручиванию. Известны случаи, когда металл даже начинал деформироваться.
  2. Если заборы из свай устанавливать не приходилось и опыта маловато, лучше остановиться на втором варианте фундамента. Напомним, это когда в сваи вставляются заборные столбы. Во-первых, не придётся выравнивать высокие опоры «под линейку», во-вторых, вкручивать двухметровую трубу намного проще, чем трёхметровую.
  3. Очень удобно крутить сваи вдвоём, но в идеале должен быть ещё и третий помощник. Его задача – наблюдать за направлением трубы, а при необходимости, прикладывать усилия для её выравнивания.
  4. Если вы чувствуете, что на пути возникло какое-то препятствие (например, попался крупный камешек под винт), давить с двойным усилием не нужно. Так вы быстро деформируете металл. Пройти проблемный участок можно с помощью бура. Только его диаметр должен быть меньше сваи.

Вообще, грунт с большим количеством камней разного размера – пожалуй, единственное ограничение для такого сооружения. Так что каждый раз перед монтажом специалисты обязательно делают пробное ввинчивание и определяют механические свойства грунта.

  1. Угловые сваи всегда закручиваются в первую очередь. Это позволит вам добиться идеальной точности в работе и приобрести необходимые навыки.

Также некоторые пользователи интересуются, как можно установить откатные ворота. Для монтажа вам нужно будет вкрутить несколько коротких винтовых опор, а затем приварить швеллер. К самому швеллеру привариваются ролики, по которым будет перемещаться полотно.

Вам осталось только закрепить сварную конструкцию в форме трапеции, и уже на неё установить профлист. Если к монтажным работам привлечены 2-3 человека, установка займёт у вас порядка 1 недели.

Схема откатных ворот на винтовых сваях

Надеемся, статья была для вас понятной и содержательной. Как видите, заглубить массивные винтовые столбы можно и своими руками, без использования дорогостоящей техники. Задача вполне под силу двум (в идеале трём) рабочим. Это позволит вам сэкономить до 50% стоимости ограждения. Следуйте нашим советам, проявите немного терпения. Так вы сможете построить мощный, привлекательный забор, который прослужит вам не один десяток лет. Желаем удачной работы!

Как рассчитать параметры?

Винтовая свая отличается от забивной — материалом. Она изготовлена из стали и оснащена резьбой, позволяющей погружать изделие путем завинчивания, что обеспечивает свае высокую устойчивость к разнонаправленным нагрузкам.

Чтобы правильно подобрать сваю, действуют так:

  1. разрабатывают конструкцию забора;
  2. осуществляют сбор нагрузок, определяя следующие величины: вес забора и ветровую составляющую;
  3. исследуют грунтовое основание, выявляя тип почвы, глубину залегания слоя с достаточной несущей способностью и максимальный уровень грунтовых вод (обычно наблюдается весной).

Исследование почвы производят при помощи разведочного бурения. Далее подбирают сваю по основным параметрам.

Есть три вида свай по способу изготовления:

  1. сварные;
  2. литые;
  3. комбинированные.

Для строительства забора достаточно сварных свай. Более прочные литые, используются при возведении зданий. Комбинированные в силу ряда недостатков применяются редко.

Выделяют три типа резьбы:

  1. стандартная;
  2. с лопастями;
  3. комбинированная.

Лопастные сваи предпочтительны: держат более высокую нагрузку и надежнее стоят в грунте. Недостаток: более высокая стоимость.

Существуют винтовые сваи с двойными лопастями, предназначенные для строительства зданий на каменистом грунте. Применять их при возведении забора экономически нецелесообразно.

Для строительства заборов в основном применяют сваи трех диаметров:

  1. 57 мм: толщина стенки трубы (ТС) — 3 мм, толщина лопасти (ТЛ) — 4 мм, диаметр лопастей (ДЛ) — 200 мм;
  2. 76 мм (используются чаще всего): соответственно, 3,5 мм, 4 мм, 250 мм;
  3. 89 мм (ТС/ТЛ/ДЛ): 3,5 мм, 4 мм, 250 мм.

Диаметр определяет несущую способность сваи, причем она зависит от типа грунта.

Разновидности винтовых свай

Выдерживаемая нагрузка сварных винтовых лопастных свай, с указанным диаметром в таблице:

Диаметр сваи,в мм.Тип грунта, в т.
песчаныйсупесчаныйглинистый
5710,650,33
76321
893-53-42-3

Для точного определения максимально допустимой нагрузки на конкретную сваю в данных условиях, достаточно умножить несущую способность грунта на глубине в 1,5 м (определяется по результатам разведочного бурения) на рабочую площадь лепестков (приводится в документации).

По типу наконечника сваи делятся на два вида:

  1. с закрытым наконечником. Используются на песчаном грунте и торфяниках;
  2. с открытым наконечником. Используются на всех прочих видах грунта. При завинчивании сваи почва проникает в ствол, что положительно сказывается на устойчивости изделия.

Выбор монтажного инструментария

Чем мягче грунт, тем более широкими должны быть лопасти Самое главное при строительстве дома или забора, правильно выбрать крепежи конструкции. Ведь эти элементы различаются по диаметру, длине и штыку, на котором находятся винты.

Когда возводится забор из винтовых свай, следует подойти к их выбору достаточно серьезно, чтобы конструкция простояла долго, и не пришлось переплачивать.

Для забора из профлиста диаметр сваи должен составлять от 76 мм и более. Если ограда сооружается из сетки, то подойдет диаметр изделия в пределах 57 мм. Также для выбора элементов фундамента следует изучить почву, чтобы подобрать нужную длину для будущего базиса ограды.

Монтаж винтовых свай

Используют профнастил для заборов разного типа, включая столбчатые или с ленточным фундаментом-муром. Однако все более популярными становятся быстровозводимые заборы на винтовых сваях. Хотя этот вариант несколько дороже столбов с бетонированием, существует очевидная выгода от простого монтажа и высоких эксплуатационных нагрузок. С другой стороны, на нестабильных грунтах винтовые сваи остаются и вовсе единственным способом устроить надежный несущий каркас, а в случае с временными ограждениями такие опоры могут быть использованы многократно.

Для заборов из профнастила используют сварные сваи марки СВСН длиной до 5 метров без оголовка. Диаметр трубы сваи при длине пролета до 2 метров выбирают 57 мм, а для пролетов от 2 до 3 м — 76 мм. Сваи вкручивают на такую глубину, чтобы винт располагался ниже глубины промерзания грунта. В некоторых случаях слой грунта с достаточной несущей способностью расположен глубже и эту особенность можно выявить только путем геологических изысканий.

Монтаж винтовых свай не обязательно требует привлечения спецтехники, хоть это и предпочтительно. Для самостоятельного заглубления сваи требуется как минимум три человека, один из которых поддерживает сваю и следит за соблюдением вертикального уровня. Двое других людей, взявшись за рычаги специального ключа, оказывают на сваю осевое давление и проворачивают ее по часовой стрелке, медленно погружая опору в грунт. После установки внутренняя полость сваи может быть залита бетоном с фракцией основного наполнителя до 5 мм, в ином случае требуется заглушить отверстие пластиковой пробкой.

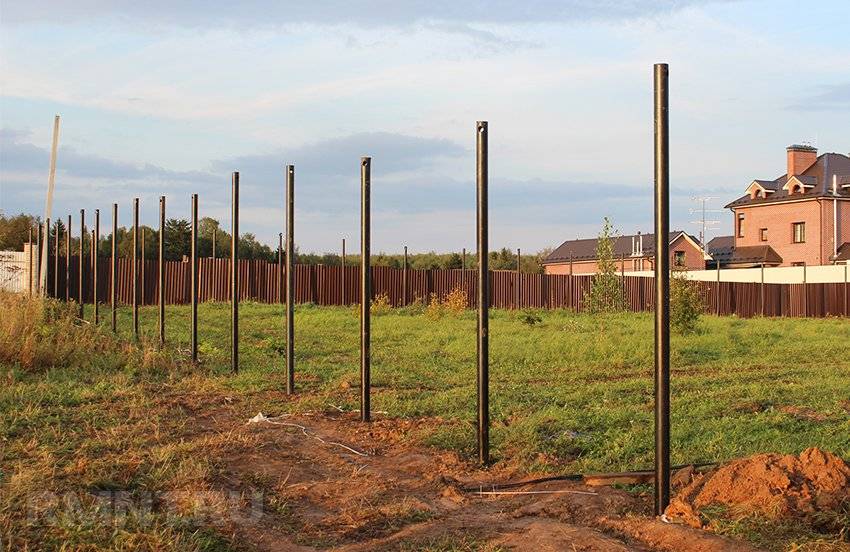

Монтаж свай под забор начинают с ключевых точек — углов и поворотов, между которыми расположены ровные пролеты ограждения. Эти сваи нуждаются в тщательном контроле вертикального уровня и регулировке глубины погружения с допустимым отклонением в 3–5 см.

Дальнейшая разметка ведется от крайних свай пролета, между которыми с внешней стороны натягивают капроновую нить в 20 см от верхнего конца и в 50 см от земли. Пролет делят на равные промежутки длиной до 3 метров и размечают места установки промежуточных опор. Сваи вкручивают точно по нитке, нужно только контролировать вертикальный уровень в плоскости забора.

Требуется ли обвязка во время строительства?

Иногда, на вопрос правильным может оказаться отрицательный ответ. Если возводится строение из оцилиндрованного бревна, бруса, первый венец одновременно будет и ростверком свай с винтом. На устройство распространяются требования к ростверку брусом, пакетированной доской.

В случаях возведения здания каркасного типа, из щитов — ростверк обязателен. Аналогичное требование при строительстве из газобетонных блоков.

Завершив обвязку, начав стелить черновой пол, разумно оставить свободный доступ к подполу для контроля состояния ростверка. Лучше выявить недостатки при возведении стен, чем после полной постройки здания. Исправление будет стоить меньших денег,займет не так много времени.

Изготовление

Сделать фундамент под забор своими руками несложно. Нужно только заранее произвести все необходимые расчеты и четко придерживаться пошаговой инструкции при выполнении работ.

Расчет

Чтобы рассчитать, на какую глубину необходимо укладывать фундамент под средней тяжести и тяжелые заборы, необходимо учесть следующие факторы: особенности конструкции забора, глубину промерзания почвы, уклон местности, структуру грунта и высоту пролегания грунтовых вод.

Для того, чтобы расчет был правильным, необходимо рассчитать площадь фундаментного основания. Так, если мы имеем фундамент длиной 50 метров и предполагаемой шириной 30 см, то мы легко можем определить его площадь (15 м2), которая в дальнейшем станет основой для расчета глубины основания.

Кроме того, необходимо определить надежную площадь фундамента, которая определяется путем деления давления надземной части на фундаментное основание, скорректированное на коэффициент надежности, на сопротивление грунта и коэффициент условий работы.

Заливка

На пучинистых глинистых грунтах лучше всего выполнять комбинированный тип основания. Перед тем, как залить столбчато-ленточный фундамент под забор, необходимо сначала вырыть траншею соответствующей расчету глубины и ширины. В местах установки столбов произвести бурение отверстий для установки столбов.

Далее по всему периметру будущего основания забора выполняется деревянная опалубка. На дно каждой ямы под столбы укладывается сложенный в два слоя рубероид. Далее устанавливают столбы и проводят армирование фундаментной ленты сеткой из арматуры.

Теперь можно начинать лить бетон. Правильно его заливать – горизонтальными слоями. Если не получается за один раз залить всю ленту, то нельзя допускать, чтобы в одном месте опалубка была залита до верха, а в другом ее бы не было вообще. Бетон будет сохнуть 3-5 дней.

Ленточный мелкозаглубленный фундамент делать еще легче. Он закладывается выше уровня промерзания грунта. Поэтому такое основание восприимчиво к сезонным движениям грунта. Такое основание больше подойдет для устройства на участках, где грунт имеет однородную структуру по всей площади ограждения.

Для устройства такого фундамента выкапывают неглубокую траншею (0,5-0,7 м), на дно которой укладывают песок (0,15 м) и утрамбовывают его. Сверху насыпают слой щебня (0,15 м). Щебень с песком являются своего рода дренажным основанием, благодаря которому от фундамента будет отводиться вода. Далее в траншее пробуриваются лунки для столбов глубиной 0,3-0,4 м.

Далее столбы соединяют арматурой при помощи сварки. Устанавливают опалубку. После этого приступают к заливке бетона, придерживаясь общих правил, описанных выше. После того, как бетон будет залит, обязательно следует еще раз удостовериться в том, что столбы стоят ровно.

Существует еще один альтернативный вариант устройства фундамента – из старых автомобильных покрышек. Но он довольно противоречив и не встречает широкого применения в устройстве оснований под заборные конструкции.

Чтобы фундамент под забором прослужил долго, необходимо не только правильно его залить, но и защитить от атмосферных осадков. А для этого необходимо выполнить отмостку или отлив, представляющий собой проходящий по всему периметру фундамента порожек с уклоном в сторону, противоположную фундаментному основанию.

Отлив можно делать как одновременно с заливкой фундамента, так и после. Для этого по всей линии забора на ширину около 0,5 м и глубину 0,15 м откапывается траншея, которая засыпается щебенкой и утрамбовывается. При выполнении отлива одновременно с фундаментом из него в сторону отмостки выпускаются арматурины. Если отлив делается после устройства основания забора, то в нем делаются отверстия и в них вставляются прутья арматуры.

На участке с уклоном

Если необходимо вести строительство конструкций забора на участке с большим уклоном, то фундамент под него не должен быть наклонным. В таких случаях выстраивают ступенчатое основание, каждый участок которого является строго горизонтальным. В самом низком месте фундамент выполняют в уровень с почвой. Переход с уровня на уровень делается уступами. Длина уступов должна быть больше их высоты не меньше, чем в 2 раза. Высота должна составлять не менее 0,6 м.

Установка. Пошаговая инструкция

  1. Для начала подготавливается небольшая ямка с глубиной в 20 сантиметров, в которое позже устанавливается свая. Верхняя лопасть при том должна остаться сверху
  2. При помощи тонкой трубки возделывается рычаг, который потребуется для вкручивания опоры в грунт
  3. Если же грунт на стройплощадке рыхлистый, то можно искусственно сделать сваю тяжелее
  4. Во время работ, свая должна идти идеально ровно, так как отклонение от курса на более чем 2% недопустимо и придется проделывать всю работу заново
  5. Для большей устойчивости свая заливается раствором цемента, а в ее полость заливается жидкий раствор бетона
  6. Вся поверхность опоры обрабатывается мастикой, которая способствует нейтрализации негативных условий внешней среды
  7. Конечный этап – монтаж материала, из которого возделывается забор. Сейчас, большую популярность набрал профнастил, так как он надежен и крайне экономичен.

При правильном подходе забор будет стоять надежно и долго. Самое главное – не ошибиться при выборе сваи, а позже выполнить ее правильную установку.

Вопросы и ответы

При использовании винтовых свай у неподготовленных людей всегда возникает масса вопросов. На некоторые из них можно ответить сразу и избавить пользователей от поисков необходимых сведений.

Надо ли рассчитывать несущую способность винтовых свай при изготовлении забора?

Самые тонкие сваи с диаметром ствола 57 мм свободно выдерживают нагрузку в 1,5 т. такие опоры гарантированно выдержат вес забора из штучных элементов. Если нужен сплошной забор из профнастила, можно использовать более мощные сваи диаметром 89 мм. Они выдерживают нагрузку в 3-4 т. Такие возможности свай позволяют не делать сложный расчет, если вес и нагрузки на полотно не будут слишком велики. Если расчет все-таки нужен, проще всего использовать онлайн-калькулятор и получить искомые величины за пару минут.

Как рассчитать количество винтовых свай?

Самый простой способ — расчет по длине строительных материалов. Его используют в ходе строительства заборов, парапетов и прочих сооружений малого веса. Если используются поперечины из швеллеров длиной 4 м, можно принять длину пролета (или расстояние между сваями) 2 или 4 м. Остается лишь разделить общую длину забора на размер одного пролета, чтобы получить требуемую величину.

Какой способ установки свай лучше, ручной или механический?

Механический способ лучше, так как он надежнее, при нем бывает гораздо меньше отказов или отклонений от вертикали. Однако, подход техники возможен не на каждый участок, поэтому, иногда приходится предпочесть ручной способ. Он гораздо труднее и не столь надежен, но, при отсутствии альтернативы приходится использовать доступные средства.

Как быть, если установка толстых свай невозможна, а вес забора и ожидаемые нагрузки слишком велики?

В таких случаях используют сдвоенные сваи. Их устанавливают по 2 штуки рядом друг с другом на расстоянии от 3 до 8 диаметров ствола. Такие опоры значительно прочнее, но их надо соединить друг с другом, чтобы получить удвоенные механические характеристики опор.

Как изготовить забор на винтовых сваях из кирпича?

Кирпичный забор строится обычным способом. Единственным отличием станет начало работ — производится разметка и установка свай. Затем их связывают поперечинами с минимальной высотой над грунтом. После этого обкладывают каждый столб кирпичом, получая массивные прямоугольные опоры. Остается лишь выполнить кладку пролетов.

Забор в европейском стиле

Забор в виде карандашей

Забор в готическом стиле

Забор из асбестоцементных труб

Кодовые замки для калиток

Забор из маскировочной сетки

Немного о стоимости

Стоимость винтовой сваи будет зависеть от ее длины и диаметра. Ориентировочно, стоимость трубы диаметром 57 мм и длиной 3 м будет около 1200-1300 руб. Они подойдут для деревянного забора.

Использование винтовых свай позволяет создавать прочные и надежные заборы из любых материалов. Не является преградой для установки такой конструкции неровный рельеф, время года и погодные условия, а все работы можно выполнить своими руками.

В продолжение читайте больше про реализацию свайно-ленточного фундамента своими руками, и в каких случаях его целесообразно использовать. Если решили делать фундамент на глинистом грунте, тогда смотрите нашу обзорную статью, о том, что в таком случае лучше делать.

Монтажные работы

Монтаж винтовых свай можно производить в любое время года, работы ведутся в таком порядке:

разметка. Ввиду необходимости установки сваи с высокой точностью, разметку выполняют особенно тщательно. Наибольшую пунктуальность обеспечивают современные лазерные системы. Правда, для простого забора вроде штакетника высокая точность не нужна;
в месте, где предполагается наличие стойки забора, бурят садовым буром направляющий шурф глубиной до 0,5 м. С ним будет проще удержать сваю на начальном этапе завинчивания в вертикальном положении. На несущей способности сваи – наличие шурфа никак не сказывается;
в шурф устанавливают винтовую сваю, проверяют ее вертикальность отвесом;
по обе стороны от шурфа в землю вбивают стойки и натягивают между ними шнур, так чтобы он проходил вдоль ствола сваи. На шнуре напротив ствола делают отметку. С помощью этого приспособления контролируется отклонение сваи от вертикальности при завинчивании в двух плоскостях: в одной — по расстоянию от сваи до шнура, в перпендикулярной ей — по положению относительно отметки на шнуре. Также вертикальность можно контролировать посредством магнитного уровня. Это пузырьковый уровень с магнитами, позволяющими закрепить его на любой металлической конструкции;
пропустив сквозь отверстие в оголовке сваи рычаг либо установив на нем захват сваекрута, приступают к завинчиванию. Случается, что лопасти ввиду рыхлости грунта не могут зацепиться за него. Тогда на сваю требуется надавить;
продолжают завинчивание, постоянно контролируя вертикальность. При чрезмерном отклонении сваю чуть вывинчивают и снова вкручивают, придавливая в нужную сторону с целью выравнивания

Также важно отслеживать глубину погружения нижних лопастей. При глубоком залегании слоя с высокой несущей способностью, сваю наращивают при помощи специальных муфт;
достигнув стабильного, прочного горизонта, завинчивание останавливают

Далее поступают одним из двух способов: если ствол сваи предполагается использовать в качестве стойки, то к нему приваривают отрезок трубы, наращивая до необходимой высоты. Если же стойку из эстетических или иных соображений решено выполнить из другого профиля, ствол сваи срезают вблизи поверхности земли и далее приваривают к нему стойку;
засыпают шурф почвой с тщательной трамбовкой, все открытые стальные поверхности грунтуют и окрашивают в несколько слоев. Сама свая защищена цинковым или полиамидным покрытием и в окрашивании не нуждается;
следующую сваю вкручивают на расстоянии в 2-3 м. Оптимальное — 2,5 м. С ней проделывают все те же манипуляции, так что в итоге по линии будущего забора выстраивается ряд стоек.

Приступают к установке секций ограждения, есть два способа:

  1. приварить к стойкам кронштейны и затем прикрутить к ним секции ограждения. В этом случае их можно выполнить целиком из дерева и забор обойдется дешевле;
  2. приварить к стойкам стальные лаги (прожилины) и прикрепить к ним материал полотна —доски, профнастил и пр.

На этом монтаж забора считается законченным.

При необходимости перенести забор или просто демонтировать, винтовые сваи можно выкрутить и использовать повторно.

Горизонтальный тын

Подготовив все инструменты и материалы, можно приступать к строительству горизонтальной изгороди. Процесс включает в себя несколько этапов:

Как и в первом случае, здесь тоже вначале следует сделать все необходимые разметки, разрезать прутья на размеры подходящей длины и подготовить фундамент для опоры. Чтобы слишком высокий забор крепче держался, следует делать большее заглубление в почву, а опорные столбы заливать бетоном.

Сделав основу забора посредством установки вертикальных столбов, можно приступать к нанизыванию прутьев. Для этого нужно взять ветки и начать поочерёдно пронизывать через вертикальные перекладины

Чтобы прутья между собой хорошо и плотно легли, их следует сразу же утрамбовывать посредством молотка.
Важно помнить, что каждый отдельный прутик должен поочерёдно оплетать каждую вертикальную перекладину до самого верха, пока позволяет высота опорных столбов.
Важно следить, чтобы все прутья были равномерно распределены по всему полотну изгороди.
Как только будет достигнута требуемая высота ограды, следует подравнять выступающие прутья, чтобы забор приобрел аккуратный вид.
Концы прутьев, оставшиеся по бокам изгороди, необходимо закрепить между собой посредством плотной верёвки или проволоки.
В конце работы забор следует обработать защитным средством, что позволит ему дольше сохранить приглядный внешний вид и прочность.

Чтобы части забора, которые будут находиться в земле, со временем не прогнили, их следует предварительно обуглить или смазать битумом. Использовать всегда нужно только влажные прутья, поскольку сухие ветки плохо гнутся и быстро ломаются. А для того чтобы как-то необычно украсить готовый забор, достаточно использовать разнообразные элементы традиционного декора — здесь можно использовать всё, что подсказывает фантазия.

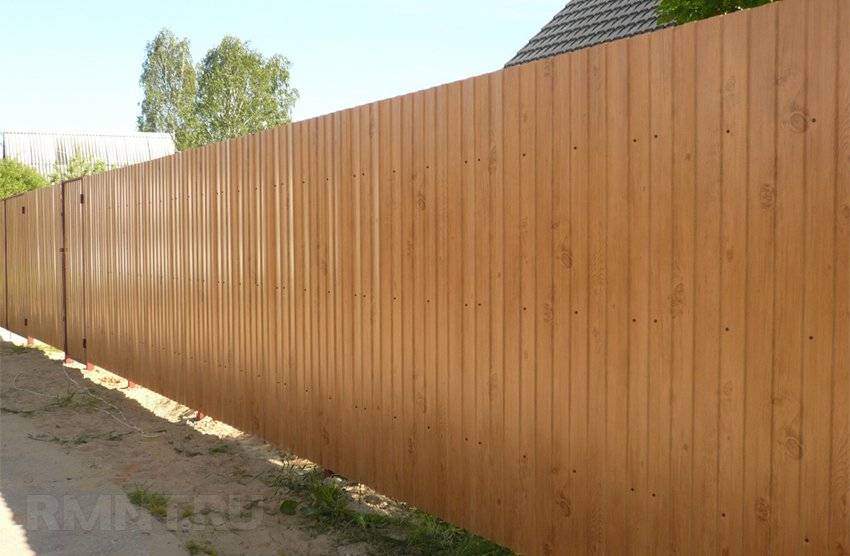

Выбор профнастила для забора

В целях экономии средств для забора приобретают профлисты с наименьшей рельефностью. Нет смысла покупать материал с высотой волны более 20 мм, хотя в ассортименте большинства производителей присутствуют листы с волной до 35 мм. Профнастил для забора имеет маркировку С-ХХ, крайние волны с обеих сторон листа впалые, гидрозамок отсутствует.

Покрытие у листов может быть разным, начиная от обычной горячей оцинковки и заканчивая толстым слоем полимера с фактурой. Самые недорогие варианты подходят для технических и временных ограждений. Для стационарных заборов лучше подходят листы с монохромной окраской или принтом натуральных материалов, а покрытия из цветного полиэстера наиболее долговечны.

По вашему желанию, при заказе материала, один или оба края профнастила могут быть подрезаны в форме полукруглого гребня или арки, возможно выполнение скругления шириной в несколько листов

Если требуется высокая прочность ограждений, разумно обратить внимание на листы толщиной свыше 1 мм с высокой рельефностью, либо штампованными ребрами жесткости.

Установка забора на винтовых сваях своими руками

Важное достоинство винтовых свай состоит в том, что их, в отличие от забивных, можно установить вручную. Для этого потребуется как минимум один, а лучше два помощника. В оголовке сваи имеется сквозное отверстие для установки лома, который наращивают отрезками трубы, так чтобы с каждой стороны получился рычаг длиной 2-2,5 м

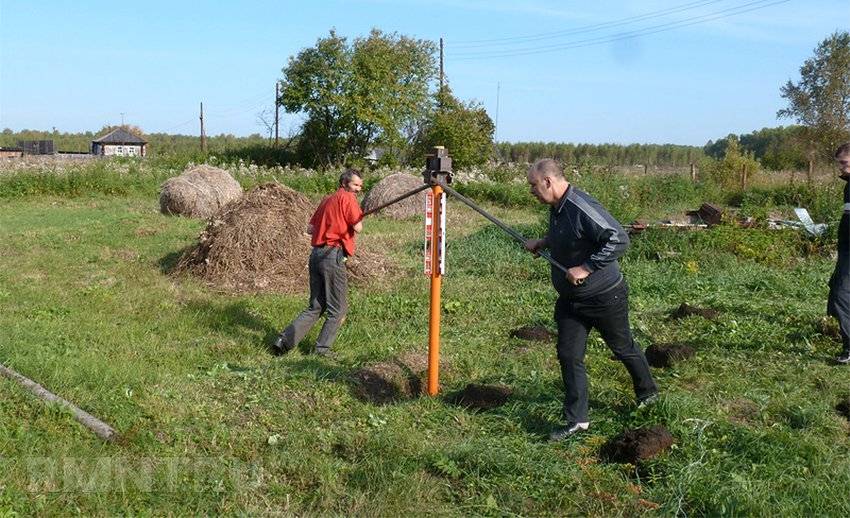

В оголовке сваи имеется сквозное отверстие для установки лома, который наращивают отрезками трубы, так чтобы с каждой стороны получился рычаг длиной 2-2,5 м.

Недорогой вариант механизации — завинчивание при помощи электродрели и специального редуктора. Последний уменьшает число оборотов, при этом увеличивая в той же пропорции вращательный момент. Редуктор можно взять напрокат.

Для установки большого количества свай рекомендуется использовать специальную машину. Взять ее в прокат не получится — требуется квалифицированный оператор.

Устанавливать редуктор на большой высоте неудобно, поэтому следует быть готовым к тому, что сваю предварительно придется несколько заглубить вручную.

Какие сваи выбрать?

Важный плюс свайно-винтового забора из профлиста – его цена. Винтовые сваи для забора отличаются своей экономичностью.

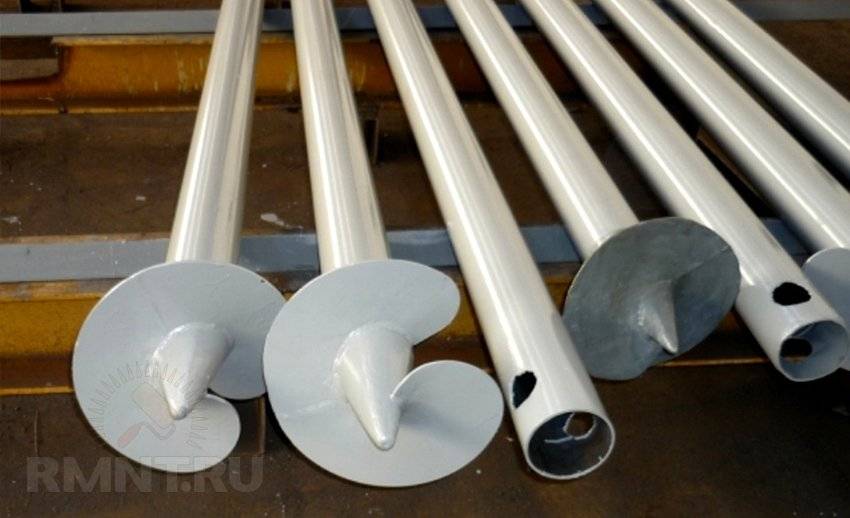

Все винтовые сваи делятся на 2 вида:

  1. С литым наконечником, изготовленные методом холодного вакуумного прессования.
  2. Со сварным наконечником, в которых винт приваривается к свае обычной сваркой.

Литые наконечники несомненно надежнее, не поддаются коррозии, но и ощутимо дороже.

Однако их использование необходимо больше для строительства фундамента для дома.

Для строительства более легких конструкций можно использовать более дешевые сваи со сварными наконечниками.

Еще один важный момент – толщина трубы. Здесь тоже можно немного сэкономить. Для забора из профлиста не нужно брать мощные трубы диаметром 108, которые идут для строительства фундамента домов. Можно ограничиться сваями на 73 мм.

Можно взять даже сваи на 57 мм, только внутрь залить бетон для защиты от коррозии и увеличения их прочности. Если планируются заборы из профнастила на сваях высотой больше 3 метров, берут сваи на 89.

Длина винтовой сваи несомненно должна быть такой, чтобы она входила ниже уровня промерзания грунта плюс её надземная часть.

Народные умельцы придумали еще один способ сэкономить при установке забора:

  • Вкручивается свая ниже уровня промерзания грунта такой по высоте, что остаются только корешки.
  • После этого к корешкам-винтовым сваям привариваются обычные столбики из любой профтрубы: круглой или квадратной.

Эта технология напоминает работу зубного врача, который ставит искусственный зуб на винтовой стержень из титана. Низ такой опоры, находясь в плотном грунте ниже уровня промерзания почвы, подобно якорю держит столб при пучении.

Сделать винтовые сваи своими руками — это просто

Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится. Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.Винтовые сваи для опоры различных зданий в виде свайного винтового фундамента используются уже достаточно давно. Фундаменты на винтовых сваях подходят для многих типов грунтов.

Винтовые сваи наилучшим образом зарекомендовали себя в самых сложных ситуациях:

  • При строительстве на участках с высоким уровнем грунтовых вод;
  • Для грунтов у которых верхний слой слабый, а плотные слои находятся на большой глубине;
  • Для участков, отличающихся высоким показателем глубины промерзания;
  • На участках с перепадом высот;
  • Для строительных объектов с высокой нагрузкой.

Основные отличительные характеристики Винтовых свай:

  • Универсальность;
  • Большая несущая способность. Некоторые сваи способны выдержать нагрузку до 30 тонн;
  • Возможность механизации процесса монтажа;
  • Минимальные сроки установки свай;
  • Всесезонность. Монтаж винтовых свай можно делать даже в морозы;
  • Незначительное количество земляных работ;
  • Продолжительный срок эксплуатации до 150 лет;
  • Более низкая стоимость по сравнению с другими фундаментами.

Винтовая Свая представляет из себя стальную трубу с заострённым концом, который называется конусом сваи.

Конус винтовой сваи ещё называют розочка или корона винтовой сваи.

К конусу сваи приваривается гнутая винтовая лопасть, а на сверху свая завершается оголовком из металла.

Винтовые сваи монтируются в грунт технологией ввинчивания. Такой процесс даже можно произвести своими силами, не обращаясь к специалистам.

Когда необходимое количество свай установлено, их подрезают по высоте, и при необходимости сверху приваривают оголовки. Оголовки служат для монтажа обвязки или ростверка.

Размер оголовка выбирается соответственно диаметру сваи.

Если требуется увеличение несущей способности винтовой сваи, то можно использовать армирующий каркас.

Для самостоятельной сборки винтовых свай вам понадобятся:

Лопасти для винтовых свай гнутые со стандартным шагом гибки

Площадки с отверстиями для изготовления оголовков или готовые оголовки

Труба нужного диаметра

Антикоррозийное покрытие для свай

Важной задачей является правильный раскрой конуса на винтовой свае. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт

Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт.

Начинаем делать конус:

На конце трубы производим разметку конуса. Стандартные винтовые сваи заканчиваются конусом — 4-х лепестковой короной.

Высота конуса винтовой сваи равна 1.5 диаметра трубы.

После разметки вырезаем лепестки конуса в количестве 4-х штук.

У начала разреза делаем поперечную насечку. С её помощью части конуса легче согнутся.

Далее, осталось только стукнуть по каждому лепестку тяжёлым молотком и они сойдутся в общую вершину конуса.

Теперь части конуса можно заварить.

Следующий этап:

Привариваем гнутую винтовую лопасти к конусу.

Стандартные лопасти для винтовых свай 76, 89, 108, 133, 159, 219, 325 диаметра состоят из 2-х сегментов, которые свариваются между собой.

Только лопасть для 57 винтовой сваи состоит из одного сегмента.

Если вы раскроили конус по нашим рекомендациям и используете лопасти с правильной геометрией и стандартным шагом гибки, то всё у вас получится само собой.

Лопасть плотно сядет на конус с минимальными зазорами, что значительно ускорит время сборки винтовой сваи и сэкономит вам сварочную проволоку.

Вам останется только себя похвалить!

Со своей стороны мы хотим предложить вам наши правильные винтовые лопасти:

Мы умеем делать лопасти любых диаметров и конфигураций, подгонять под трубу нужного диаметра, изменять внешние размеры лопасти.

У нас есть более 40 видов винтовых лопастей для разных нужд. Смело переходите по ссылкам, чтобы посмотреть предложения:

Площадки для изготовления оголовков

Делаем на заказ Прессы для Гибки Винтовых Лопастей. Гнут лопасти от 57 до 133 диаметра без смены матрицы и пуансона. Мощная гидравлика пресса позволяет гнуть 2 лопасти сразу.

Если вы пока не решились делать винтовые сваи самостоятельно, то мы можем предложить вам готовые винтовые сваи любых диаметров и длины по низким ценам:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
