Монтаж ворот: как правильно установить на даче, цена и фото

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота

Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

  1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
  2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
  3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
  4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется

Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Выбор профлиста

Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны»

С учетом высоты «волны» определяется жесткость конструкции.

Варианты профлиста

Маркировка:

  1. «С» – стеновой профнастил. Он имеет малую толщину и высоту «волны». Используется для сооружения заграждений.
  2. «НС» – универсальный профиль. Используется в качестве кровли, строительства ограждений и калиток.
  3. «Н» – несущий профнастил. Используется для возведения ангаров и для крыш больших помещений. Для монтажа забора выбирать нежелательно.

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Распашные ворота с электрическим приводом и автоматикой

Автоматика для ворот позволяет управлять створками дистанционно

Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.

Нюансы подключения и настройки

Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).

К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.

Тонкости и ошибки установки ворот

Столбы, на которых закреплены ворота, испытывают постоянную нагрузку, направленную на выворачивание их из земли. Если в открытом состоянии ворота бывают довольно небольшое время, и правильно установленные столбы могут выдержать, то в закрытом состоянии нагрузка приложена постоянно, и никакая независимая установка столбов не выдержит.

На рисунке приведены типичные ошибки в установке ворот (слева) и правильные варианты (справа).

Первая полоса: На левом рисунке правый столб является угловым в заборе. Он принимает на себя всю тяжесть створки ворот. Он покосится влево. На правом рисунке сделан небольшой отступ от углового столба. Между угловым столбом и столбом ворот установлена секция забора с ребром жесткости. Чтобы упасть, створка ворот должна не просто покосить столб, а выдернуть угловой из земли вертикально вверх, что нереально.

Вторая полоса: На левом рисунке столб между калиткой и воротами не завязан с другими столбами, стоит отдельно. На правом рисунке над калиткой установлена переборка, которая провязывает столб ворот с остальным забором.

Третья полоса: На левом рисунке секция забора рядом с воротами сделана без ребра жесткости. При такой конструкции столб ворот и столб секции забора покосятся вправо, а забор изогнется или поломается. На правом рисунке установлено ребро жесткости. Теперь, чтобы столб ворот покосился вправо, он должен вырвать столб забора из земли вертикально вверх. Это сделать очень тяжело.

(читать дальше…) :: (в начало статьи)

 1  2

:: Поиск



К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений.

Здравствуйте! Подскажите пожалуйста, принципиально ли, из какого угла в какой проходит ребро жесткости, и не будет ли хуже, если сделать его крест накрест что бы не путаться? Спасибо… Читать ответ…

Еще статьи

Процесс выполнения сварочных работ, сварки. Основы. Движение электрода…
Процесс сварки. Основы. Движение электрода….

Почему дома холодно, куда уходит тепло, потери тепла….
Почему дома холодно? Куда уходит тепло? Как сделать, чтобы было тепло? Потери те…

Утепление, теплоизоляция дома своими руками…
Утепление, теплоизоляция дома. Малоизвестные, но очень важные факты, делюсь личн…

Ремонтируем, спасаем загубленный фундамент….
Как исправить ошибки, допущенные при заливке фундамента…

Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, …
Залили летом дорожку и фундамент. После зимы видны серьезные разрушения, наблюда…

Как очистить воду для автономного водопровода? Фильтрация и умягчение….
Как подготовить воду для водопровода. Очистка от грязи, жесткости, примесей желе…

У кого есть опыт использования светодиодных ламп 220v. Поделитесь….
Применение осветительных светодиодных ламп в быту. Свойства, особенности. Отзыв….

Каркасный щитовой дом, баня, постройка, строение. Каркас, щит. Строите…
Каркасно-щитовой дом (баня). Отзыв. Практический опыт строительства и обустройст…

Инструкция по установке и монтажу ворот

Инструкция по установке ворот включает в себя рекомендации по выбору подходящего качества материалов. Стойки для откатных и складных ворот «гармошка» особой нагрузки не несут, поэтому для них чаще всего используют круглые или квадратные трубы сечением 64-100 см2. Исключение составляют ворота и калитки с подвесным механизмом: для них подбор стоек осуществляют так же, как для средних и тяжелых по весу створок, но точный расчет лучше доверить квалифицированным специалистам.

Инструкция по монтажу ворот говорит о том, что глубина подземной части стойки составляет 1/3 от ее высоты для всех случаев, устойчивость к тяжести створок регулируют габаритами лунок. Так, для легких створок стороны лунок делают в пределах 25-35 см, средних — 35-45 см, тяжелых — 45-70 см.

Далее показана установка ворот своими руками на видео, которое снято по типу краткой инструкции с пояснениями:

Нюансы возведения ворот

При установке ворот на дачу важно сделать правильные чертежи, поскольку именно они помогут купить необходимое количество материала. Заранее подготавливаем следующие инструменты:

  1. сварочная машина;
  2. болгарка;
  3. молоток;
  4. рулетка;
  5. уровень;
  6. краска.

Также потребуются все составляющие элементы ворот (материалы). Обычно нужны трубы, крепления, механизмы и панели из металла или дерева (для обшивки).

Как правильно определить размеры подвижной секции

При подготовке материалов необходимо определить размер раздвижной секции. В первую очередь выбираются профильные трубы. Размеры – 60х40х2,5. Их покрывают листами для облицовки. Размер зависит от размеров транспорта, который будет выезжать через них. Стандартная ширина – 2,5 м (для грузовиков – 3,5 м). Высота – 1,5 м, но люди больше предпочитают 2 м. Кроме труб нам понадобятся следующие детали:

  1. Ролики.
  2. Механизмы управления.

Установка столбов

Установка столбов для забора производится разными способами в зависимости от грунта.

Для раздвижных ворот своими руками фундамент не нужен. Но наличие опор в качестве каркаса все рано необходимо, ведь к ним мы будем приваривать листы. Зачищаем трубы болгаркой, покрываем их грунтовкой. Покрываем поверхность краской. Последняя выбирается в зависимости от предпочтений владельца. Но для металла требуется специальная краска, которая подойдет для этого материала.

После монтажа труб можно начать сваривать сам каркас

Уделяем внимание стыкам, защищаем их от попадания влаги, поскольку это может стать причиной накопления ржавчины внутри. Чтобы защитить стыки, их можно покрыть при помощи герметика или приварить небольшие кусочки металла

После создания каркаса можно начинать приваривать листы из профнастила.

Фундамент

Если выбрана конструкция откатного типа, требуется наличие фундамента. Следует выкопать траншею 1,5 метров в глубину и 40 сантиметров в ширину. Туда помещаем швеллер, к которому приварены куски арматуры. Заливаем конструкцию бетоном. Для полного высыхания бетона понадобится около недели (время может отличаться в зависимости от погоды).

Изготовление рамы подвижной створки

Используя болгарку, трубы необходимо очистить от коррозии. Если болгарки нет, можно заменить наждачной бумагой, но чистка займет больше времени и усилий. Красим трубы. Делаем внешний каркас из труб, потом привариваем к нему внутренний. Следующий шаг – обшивка при помощи деревянных или металлических листов. Их необходимо устанавливать на механизмы управления, если ворота откатные.

Монтаж подвижной секции

На швеллере необходимо установить ролики. Сверху одевается направляющая, и привариваются конструкции роликов. Следующий шаг – поддерживающие крепления. В конце все ролики и крепления необходимо покрыть грунтовкой, поскольку именно они первыми поддаются коррозии. Одеваем ворота на ролики.

Монтаж узла автоматики

На калитку ставится замок, чтобы ворота надежно закрывались. Если нам нужно, чтобы ворота открывались сами, устанавливаем автоматические электроприводы для открывания створок. Обычно такие используют для раздвижных или откатных ворот. Благодаря этому открыть и закрывать ворота можно дистанционно, например, находясь в машине. Используется пульт управления.

Процесс и сложность монтажа ворот на дачу своими руками зависит от выбранного типа ворот. Если с распашными проблем не возникает, то для выдвижных необходимы базовые навыки строительства, ведь могут возникнуть проблемы с установкой механизмов. Самое главное не ошибиться на этапе подсчета материалов.

Пошаговая работа возведения ворот

Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.

Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.

Учимся делать створки для ворот

  • Подготовить чертеж.
  • Расчет материалов происходит из ширины конструкции.
  • При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.

Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.

Грунтовка и покраска ворот

Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.

Кованые ворота: фото и инструкции по изготовлению

Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

Ворота со встроенной калиткой, выкованные из металла

Есть несколько вариантов кованых ворот:

  • Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого.
  • Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.

Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.

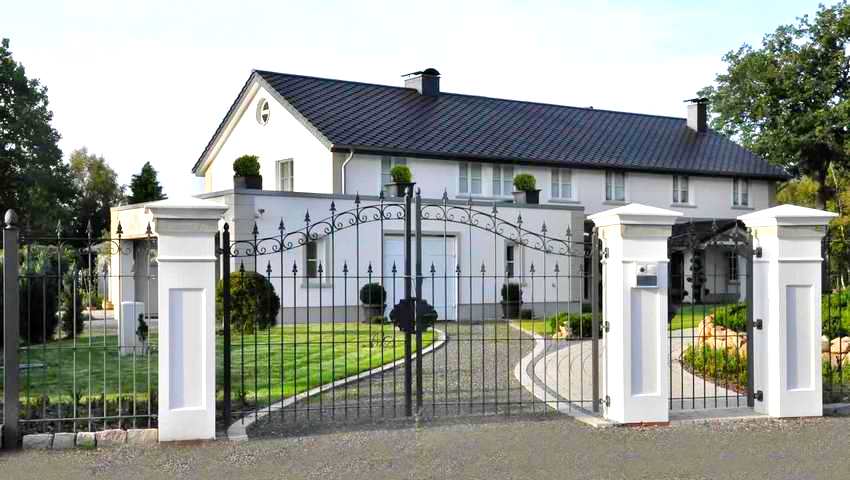

Пример монтажа распашных кованых ворот и калитки

Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

Распашные ворота из металла с элементами ковки и встроенной калиткой

Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.

Преимущества и недостатки кованых ворот

Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:

долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;

Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны

экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.

Недостатки:

  • сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
  • высокая цена – недостаток, который логично вытекает из предыдущего пункта.

Кованые конструкции отличаются особой красотой и изяществом

Уход за коваными конструкциями

Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.

По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

Металлические распашные ворота с обилием ажурных кованых элементов

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

  • форму (прямоугольную, арочную, трапециевидную);
  • будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

  • металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
  • кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

  1. Выкапывают ямы необходимой глубины.
  2. Их дно утрамбовывают слоем щебня.
  3. Устанавливают столбы, выравнивая их по уровню.
  4. Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Выполнение траншей под фундамент

Прежде чем заниматься установкой откатных ворот своими руками, чертежи и схемы которых заранее подготовлены, надо заложить под них основание.

Для начала роют ямки. В них разместятся пьедесталы для столбов. Углубление делают немного шире размера самих опорных колонн. Такой подход облегчит последующее выполнение кладки. Фундамент делают строго по схеме.

Важно учитывать климатические условия местности

Если предполагается промерзание почвы, то берут во внимание типичную глубину. Фундамент должен уходить ниже этой величины

Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки.

Стенки траншеи поливают водой, добиваясь утрамбовки. Одновременно с подготовкой ям под фундамент выполняют закладку капсулы под электрику. На роль гильзы отлично подходит простая пластиковая водопроводная труба.

Достоинства и недостатки откатной конструкции дачных ворот

Многих интересует, почему выбирается откатная конструкция? Сложность исполнения откатного механизма выше, а стоимость — больше. Но перечень преимуществ у откатных ворот своими руками намного шире, чем список недостатков.

Достоинства откатных воротных створок:

Простые действия при открывании створок, без приложения чрезмерных усилий. Невысокая цена на строительный комплект, низкая себестоимость конструкции. Собранные ворота своими руками можно автоматизировать и механизировать, не усложняя конструкцию

Открытые створки ворот не нужно фиксировать, как распашные створки, что особенно важно при ветре на открытой местности. Каждую или любую из половинок ворот можно остановить в любом месте при наличии системы автоматического открывания

Автоматизированный объект можно снабдить блокировкой. При должной защите всех узлов и механизмов срок без службы ворот без ремонта – 50 лет и более. Если необходимо провести плановый или срочный ремонт, ворота продолжат работать даже при отключении электронных и электрических систем.

Отрицательные моменты при эксплуатации ворот своими руками:

  1. Чтобы смонтировать ворота своими силами, покупается специальная фурнитура.
  2. Под столбы воротных створок необходимо обустраивать мощный заглубленный фундамент.

Выбор и монтаж дополнительных деталей

Ни одна пошаговая инструкция установки откатных ворот своими руками не обходится без участия фурнитуры. Для функционирования системы требуется подобрать, зафиксировать следующие детали:

Направляющий рельс. Подходит только профиль с ровной поверхностью. Любые изъяны (шероховатости, окалины) перечеркнут правильную работу конструкции. Высокий процент углерода в составе элемента — плюс.
Роликовые каретки. Подходит вариант только с составляющими из металла. Использование пластиковых деталей исключено.
Подшипники. Лучше брать элементы с прорезиниванием. Они обеспечат движение конструкции без застревания

При этом важно оградить детали от разрушения.
Пластинка с колесиками. Закрепить надо 2–4 экземпляра

Ролики для откатных ворот своими руками установить несложно. При этом желательно использовать варианты с резиновым покрытием.

Выполнение выдвижной системы ворот требует внимания, последовательного воспроизведения действий, описанных в пошаговом руководстве. Собственноручно справиться можно. Это сэкономит средства, которые могли бы уйти на оплату услуг частного мастера.

Монтаж раздвижных ворот

  • Ролики – два основных и концевой;
  • Несущую балку;
  • Заглушки;
  • Улавливатели (нижний и верхний);
  • Ограничители;
  • Направляющий рельс;

  • Вначале режем трубу требуемого кол-ва. Можно взять болгарку, чтобы очистить ее от ржавчины (не забудьте надеть при этом очки для защиты глаз):
  • Трубу внутренней обрешетки устанавливаем в центре, если ворота в будущем будут обшиваться с обеих сторон профлистом;
  • Варим трубу (лучше всего прихватами в несколько см, отступая тридцать сантиметров). Направляющий рельс оборудуем в нижней части рамы, зачищаем швы от сварки болгаркой и наносим грунт;
  • После высыхания грунта красим раму. Как только краска высохнет, зашиваем. При зашивке применяем саморезы. Для обшивки материал выбирайте на свое усмотрение.
  • Выставляем на залитый до этого в бетоне швеллер каретки и как можно шире их раздвигаем. Ролик для ворот обладает размером в пятнадцать сантиметров, и отодвинуть его необходимо тоже на 15 см.
  • Затем на ролики надеваем раму и равняем их по уровню. Также можно использовать сварку, чтобы присоединить платформу роликов к швеллеру.
  • После этого целиком свариваем платформу роликовых кареток. Делаем все аккуратно и четко, дабы не возникло искривлений, и ворота стояли ровно.
  • Осуществляем сварку верхнего ролика и нижнего улавливателя.

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
