Монтаж распашных конструкций
После покупки либо самостоятельного изготовления можно приступать к установке распашных гаражных ворот.
Весь процесс состоит из нескольких простых шагов:
- Соединение вертикальных элементов рамы, сваренной из металлических уголков либо труб, на которую будут прикреплены створки.
- Приваривание петель к каркасу и воротам. Для этого на каждую створку нужно приварить по два навеса. Затем с помощью листового материала следует обшить каркас – приложите лист металла к раме и закрепите с помощью сварки либо болтов.
- Установка несущей рамы с готовыми навесами в подготовленный проём.
- На заключительном этапе нужно повесить створки на свои места и проверить их функциональность. Ворота должны легко открываться и закрываться.
Виды автоматических ворот
Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.
Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.
Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Что нужно знать о секционных воротах
Секционные ворота позволяют экономить пространство на участке и внутри гаража
Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.
Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.
Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.
Установка секционных подъемных ворот в гараж позволит:
- сэкономить место;
- утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
- стабилизовать температурно-влажностный режим внутри помещения.
Этап 3. Подготовка проема
Монтаж секционных ворот своими руками
Расстояние от дома и санитарные нормы
При наличии в доме всех удобств и водопровода следует пользоваться нормами на установку септика для сточных вод. В случае если централизованная и домашняя канализация отсутствуют, по закону РФ разрешается строить туалет с ямой выгребного типа, соблюдая санитарные и противопожарные нормы:
- свободный промежуток до забора;
- расстояние от туалета до дома соседа;
- дистанцию до хозяйственных построек;
- удаление от детской площадки и оборудованной зоны отдыха;
- расстояние до источников воды;
- расстояние от жилого дома на своем участке.
На дачном участке
Нормативы разработаны с целью сохранения природных ресурсов и комфортного проживания соседей. В случае их нарушения ст. 8.6. КоАП РФ предусматривает штраф в размере 3000–5000 руб. и обязательный снос постройки.
Удаленность от дома
Определить, на каком расстоянии от соседского дома будет стоять клозет, можно измерением по кратчайшей прямой линии от окон жилых комнат, веранды или фундамента.
В деревне
Минимальная дистанция между туалетом и домом на одном участке – 12 м. По санитарным нормам предусмотрено удаление от площадок для игр детей – 8 м. От погреба следует отступать такую же дистанцию. Измерение предусмотрено строительными нормами от края подземной части постройки.
Правила оформления предписывают согласовать строительство уличного туалета с органами санитарного надзора и местной администрацией. Для земель СНТ согласование производится с правлением, на основании СНиП и устава дачного общества или садоводческого кооператива. Разрешение на отступление можно получить только по решению общего собрания кооператива.
Забор и другие строения
Ограждения должны стоять строго по границе участка. При необходимости можно отступить на свою территорию, но построить уличный туалет можно в таком случае ближе к изгороди на размер отступа.
Интересный вариант
Частный дом и дачный участок имеют свои утвержденные на плане границы, от которых и отмеряют все размеры и отступы.
Санитарными нормами предусмотрено расположение септика и уличного люфт-клозета на расстоянии 1 метра от границы участка сбоку и сзади. Уклон крыши должен быть на свою сторону, чтобы вода не попадала на чужую территорию.
Схема расположения построек на участке согласно нормам СНиП и СанПиН
Для туалета с выгребной ямой минимальная дистанция составляет 4 м. Форма крыши может быть любая, кроме широкого навеса, который заканчивается ближе 1 метра к забору соседа.
От переднего ограждения следует отступать не менее 12 м. Измерение проводится по кратчайшей линии до ближайшей точки изгороди. Аналогично, если сбоку располагается переулок, то расстояние до дороги должно быть 6 м.
При наличии рядом пустого участка или ничейной территории, без дорог и пешеходных тротуаров, от ограды достаточно отступить 1 метр.
На участках СНТ и ИЖС
На своем участке расстояние между хозяйственными постройками, сараями, банями и туалетом любого типа допускается минимум 1 метр, но при условии соблюдения необходимых дистанций от дома и забора.
Монтаж подъёмных и секционных конструкций
Чертеж секционных ворот для установки в гараже
Для самостоятельного монтажа нужно подготовить инструменты:
- приборы для измерения – рулетку и уровень;
- дрель;
- молоток;
- комплект отвёрток;
- гаечные ключи;
- средства для личной защиты – очки, перчатки, каска.
Установка секционных конструкций на гараж выглядит следующим образом:
- Подготовка проёма. За счёт качественной очистки облицовки и укрепления проёма металлическим каркасом удастся продлить срок эксплуатации конструкции.
- Отметка мест крепления несущих элементов с использованием измерительных предметов. После этого можно приступать непосредственно к монтажу конструкции.
- Закрепление нижней ламели, а после закрепление всех несущих деталей согласно инструкции.
- Сборка полотна ворот.
- Проверка створки, находящейся в верхней части, на плотность прилегания, а также регулировке кронштейнов.
- Установка и закрепление механизмов, управляющих конструкцией.
- Установка засовов, ручек и замков.
- Натягивание тросов и фиксация пружин.
- Закрепление электропривода и установка ограничителя, определяющего ход полотна.
После проделанных шагов нужно произвести проверку качества хода полотна. Для этого несколько раз откройте и закройте конструкцию. Если всё проделано согласно инструкции, то ворота будут установлены правильно и надёжно прослужат в ближайшие годы. Периодически следует проверять детали и, по необходимости, производить их замену.
Этап 1. Подготовка оборудования
Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:
- лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
- электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
- перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
- отвертка;
- плоскогубцы;
- кусачки.
Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.
Проверяем тросы
Проверка и регулировка тросов является первоочередной задачей при работе с секционной конструкцией, ведь даже малая степень провисания запускает процесс деформации направляющих и самих ворот. Производить проверку нужно регулярно и при обнаружении отклонений приступать к регулировочным работам.
Пружина натяжения секционной конструкции
На что же нужно обратить внимание при оценке состояния тросов? Эти элементы должны быть равномерно зафиксированы и не должны слетать, обрываться или менять положение. Если обнаружены те или иные отклонения, их обычно можно исправить своими руками. Делают это следующим способом:
Делают это следующим способом:
- Поставить шпонки на кронштейнах, расположенных в нижней части. Крепко зафиксировать барабан и винтовой регулятор;
- Затем надо менять положение регулировочного вала до достижения достаточного натяжения троса. Обычно для такой цели требуется сделать два полных оборота вала. По окончании этого действия проводится крепление болтов, расположенных на натяжных элементах-наконечниках, чтобы добиться достаточной фиксации пружинного элемента. Как правило, для ликвидации провисания описанных действий бывает достаточно.
Если этих мер оказалось мало, допустимо одновременное изменение положения валов, расположенных с двух сторон. В таком случае валы распускаются и затем крутить начинают тот из них, который показывает более слабый результат. Во время кручения первого вала необходимо отслеживать, чтобы второй находился в покое. Затем валы крутят одновременно и укрепляют в нужном положении.
Механизм с участием троса
При самостоятельной настройке важно его правильно натягивать, чтобы обеспечить безопасность
Регулировка пружины секционных ворот
Регулировка пружин автоматических ворот проводится в несколько этапов:
- Откручивание фиксирующих болтов.
- Совершение поворота пружины на 1-3 оборота в зависимости от ситуации.
- Закручивание болтов.
В сети интернет можно найти множество подсказок, как правильно натянуть пружину на секционных воротах, изготовленных фирмой Дорхан. Регулировка механизма рычажных ворот может быть проведена подручными средствами
Особое внимание следует уделить безопасности, поскольку ворота имеют большой вес, а пружины и тросы зачастую находятся под большим натяжением. Натяжение пружины на секционных воротах необходимо регулярно проверять и в случае необходимости проводить корректировку
Если во время проведения работ вы столкнулись со сложностями или только планируете установку ворот, обратитесь к профессионалам на http://terol.by
Если во время проведения работ вы столкнулись со сложностями или только планируете установку ворот, обратитесь к профессионалам на http://terol.by .
Как натянуть пружину на воротах видео
Каждый хороший хозяин знает, что любой механизм, даже самый надежный, может сломаться. И чтобы предотвратить неприятный неожиданности, мы рекомендуем хотя бы раз в месяц осматривать механизм своих гаражных ворот на наличие возможных проблем. Наиболее распространенной проблемой в гаражных воротах при их постоянной эксплуатации является провисание троса, который отвечает за подъем и опускание гаражного полотна
Это происходит из-за неправильного монтажа пружин на секционных воротах
Прежде всего хотим обратить Ваше внимание, что регулировка или замена троса секционных ворот – дело небезопасное, так как торсионные пружины находятся под сильным напряжение
Поэтому выполняйте эту работу с большой осторожностью, а также используйте только надежные и качественные инструменты. Вот основные этапы работы:. Вот основные этапы работы:
Вот основные этапы работы:
Поэтому выполняйте эту работу с большой осторожностью, а также используйте только надежные и качественные инструменты. Вот основные этапы работы:
- Проверить маркирующую полосу на пружине, чтобы она была в вид прямой полосы.
- Зафиксировать секционные ворота, чтобы они не поднимались на время выполнения ремонтных работ.
- Вставить стержень для натяжения в отверстие, где заканчивается пружина, и повернуть.
- Проделать ту же операцию с другим стержнем, но уже вытягивая первый.
- Зафиксировать пружину, используя шпонку.
- Проверить работу секционных ворот.
Монтаж механизма торсионной пружины секционных ворот Дорхан осуществляется по аналогичному принципу. Если у Вас все же не получается отрегулировать натяжение тросов секционных ворот, то наш совет – обратитесь за услугами к квалифицированным ремонтникам.
Какие замеры делать
Для точного выбора размера и конструкции секционных ворот необходимо выполнить следующие измерения:
- Высота и ширина проёма на просвет. Размер ворот, указываемый в каталогах и прайс-листах, отражает именно эти параметры, несмотря на то, что реальные габариты конструкции больше.
- Высота притолоки — разница между общей высотой гаража и высотой проёма на просвет (при взгляде изнутри).
- Ширина боковых расстояний, или заплечников, — расстояние от вертикальных краёв проёма до ближайшей стены. В зависимости от конструкции ворот заплечники должны быть не мене 140 или 250 мм.
- Глубина помещения влияет на возможность полного открытия ворот. Данный параметр должен быть больше высоты полотна ворот и габаритов расположения привода.
Схемы и чертежи сдвижных ворот без автоматики
Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.
- Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
- Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
- Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
- Правая колёсная группа
- Левая колёсная группа
- Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
- Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
- Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
- Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
- Уровень земли (асфальт, брусчатка)
- Длинный швеллер приварен к нижней балке воротной рамы
- Электропривод (опционально)
- Зубчатая рейка для сцепления с маховиком электропривода
- Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
- Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
- Забор из профильной трубы 60х40 или 40х25
- Большие и прочные петли
- Петли для калитки. Также должны быть очень прочными
На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.
Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.
Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.
Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.
При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации
Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме
Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже
Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.
Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.
Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.
В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.
Ресурс на 10 лет
Удачным примером таких изделий может послужить автоматика для секционных ворот Алютех: в модельном ряду ProPlus представлены 10 модификаций механизмов, способных поднять-опустить секционное полотно 100 тысяч раз. При этом сами секции могут быть 7 м длинной и 8 шириной, весить полтонны, но благодаря мощному торсионному механизму Алютех для их перемещения достаточно приложить усилие 26 кг.
Автоматика для гаражных секционных ворот в безотказном режиме способна совершить 10–15 тысяч подъемно-возвратных рабочих движений. При двух- или четырехкратном открывании в день полный период ее использования будет равняться, минимум, семи годам, максимум – двадцати. Для передачи момента вращения на подвижные секции небольшого размера – порядка 10 м2, служит цепной или ременной механизм. Гравитационное усилие в нем часто нейтрализуют с помощью растягивающихся пружин. Подобные доработки значительно удешевляют конструкцию и упрощают ее обслуживание.
Установка автоматики не составляет труда: порядок действий описан в руководствах по установке, которыми комплектуются изделия. Работа требует аккуратности и точности. Алгоритм операций можно проследить на примере монтажа привода подъемно-секционных полотен Дорхан.
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.
Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять
Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
- Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
- Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
- Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
высокий подъем — прибавить надо 65 мм и 850 мм.
При стандартном монтаже установка секционных ворот не затрагивает проем
Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода
Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Про выбор высоты подъема читаем в этой статье.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие
Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило
Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота
Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
Как подготовить процесс монтажа секционных гаражных ворот. Монтаж секционных ворот в гараже — все тонкости установки
Расчет размеров
Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:
Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.
Перечень необходимых инструментов
Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

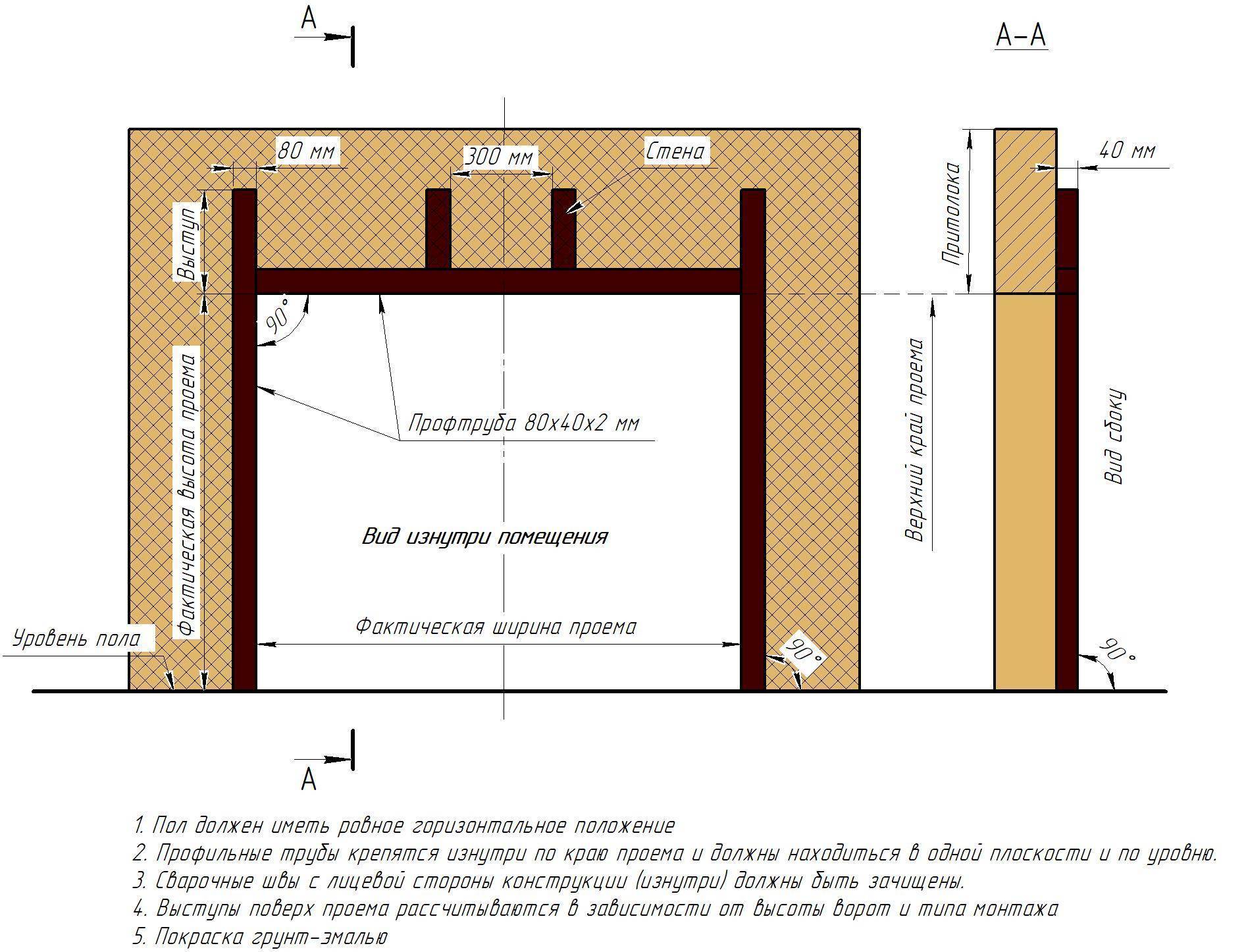

Подготавливаем дверной проем
После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.
Сначала придется покрыть все стены тонким штукатурным слоем, который защитит стенки от влаги и появления плесени. Строители советуют заниматься оштукатуриванием перед монтажом, так как после установки направляющих поверхность стен станет недоступной.
Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.
В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.
Монтаж вертикальных направляющих
Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.
Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.
Монтаж горизонтальных направляющих
При выполнении монтажа придерживаются такой последовательности действий:
Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.
Монтаж торсионного механизма
Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:
- Монтаж механизма в опорные кронштейны.
- Прикрепление к валу подшипников, состоящих из двух пружин.
- Просверливание в барабане отверстия, в которое будет пропускаться трос.
Правила и порядок монтажа воротной конструкции
Устанавливая секционные гаражные ворота, обращают внимание на несколько важных моментов:
- Соблюдение четкой вертикальности гаражного проема;
- Плотная фиксация всех элементов конструкции;
- Применение саморезов, дюбелей и анкеров с размерами, указанными в инструкции;
- Не применять монтажную пену или деревянные колышки для регулировки положения ворот.
Для подгонки можно использовать «разнокалиберные» металлические подкладки.
Сборка и установка секционных ворот
Порядок сборки и установки секционного портала реализуется таким образом. Схему ворот из инструкции переносят на раму проема. Для этого отмечают места крепления всех профилей конструкции.Крепежные детали применяют в зависимости от материала стен:
- Для стен, построенных из бетона, полнотелого кирпича или подобных строительных материалов используют распорные анкерные металлические или нейлоновые дюбеля с винтами;
- К стенам, возведённым из ячеистого бетона, из облегченного кирпича, из газосиликатных блоков, детали крепят удлиненными пластмассовыми дюбелями, в которые вворачивают винты;
- К металлическим конструкциям монтируемые ворота крепятся при помощи винтов саморезов.
Выставляют и фиксируют вертикаль проема. Крепят несущие детали, начиная с нижней ламели, производя работу строго по инструкции. Воротное полотно, начинают собирать с нижней секции. Верхнюю секцию полотна устанавливают, так чтобы она плотно прилегала к нащельнику. Добиваются этого регулировкой верхних кронштейнов. Закрепляют механизмы управления, ручки, засовы и замки, на секционном полотне.
Устанавливают балансирующие пружины. Регулируют натяжение подъемных тросов. Они должны быть достаточно натянуты. Производят монтаж и подсоединение электропривода автоматизированных секционных ворот. Устанавливают ограничитель перемещения полотна. Проверяют качество движения полотна, равномерность хода, отсутствие рывков или замедлений в каких-либо местах движения, достаточную быстроту движения, а также реагирование на посторонний предмет, поставленный в проёме.
Советы по установке секционных ворот
При сборке с сэндвич-панелями следует обращаться осторожно, чтобы не испортить их внешний вид. Потолочные конструкции должны быть изготовлены из плотных и прочных материалов, потому что вес всей воротной конструкции полностью поддерживается именно ими. Главное, это — строго выполнять пошаговую инструкцию из комплектации Дорхан
Главное, это — строго выполнять пошаговую инструкцию из комплектации Дорхан.
Следует проверить название и качество материала уплотнителей ворот. Это должен быть добротный полимерный каучук и резина, стойкая к морозам. Качественный материал уплотнителей гарантирует хорошую герметизацию по всему периметру портала.
