Раздвижные
Или сдвижные, или откатные ворота. Принцип действия аналогичен перемещению дверей шкафа-купе. Над входом устанавливают направляющую, по которой полотно сдвигается в сторону, освобождая проезд. Различают одно-, двустворчатые (с раздвижением в обе стороны), складывающиеся (секции сдвигаются по очереди) сдвижные ворота. На смену моделям на рельсовой основе пришли ворота с прогрессивной консольной конструкцией: она проще и долговечнее. Монтируется по всей длине снизу, а ролики располагаются в основе из бетона на земле. То есть консольные ворота устанавливаются на роликовые блоки без рам, держателей, противовесов. Плюсы:
- Экономят место перед въездом.
- Перекрывают любые проемы.
- Легко открываются вручную, идеальны для дистанционного управления.
- Прочные, надежные.
Минусы:
- Смонтировать сдвижные ворота своими руками проблематично.
- Устанавливаются лишь при наличии достаточного места в той стороне, куда они будут сдвигаться: по ширине отодвигаемой створки.
- Данные виды гаражных ворот исключают открытие в аварийном режиме. Их сложно открыть, если заклинит.
- Зимой подвижные части покрываются льдом, невозможна полная теплоизоляция гаража.
Исправляет ситуацию устройство теплого пола на входе или использование противоледных составов.
Что учитывать при покупке?
Недостатка в моделях по автоматическому управлению гаражными воротами различного типа в магазинах нет.
Задача перед покупателем в другом: как среди большого числа выбрать нужный вариант.
Дадим автовладельцам рекомендации по выбору автоматики для ворот в гараже:
Если у покупателя ещё нет ни гаража, ни ворот, он должен определиться с выбором типа их конструкции: возможно, что это будут распашные ворота, откатные или секционные
Только после этого следует выбирать модель автоматического привода.
При наличии распашных ворот, важно определить, в какую сторону: наружу или внутрь гаража они будут открываться. Нужно помнить, что конструкция такого типа требует свободного пространства перед входом
Также нужно просчитать требуемый для условий эксплуатации угол открытия.
Владелец гаража должен примерно иметь в виду, как часто он будет использовать автоматическую систему по открытию/закрытию ворот. Продаются модели, в которых компоненты устройства рассчитаны на большое число рабочих циклов. Есть более простые варианты с меньшим подобным значением.
Нужно знать о наличии проблем с электричеством в доме, на приусадебном участке, где стоит гараж. Если они есть, следует покупать автоматику, имеющую в комплекте резервный аккумулятор.
Необходимо обдумать перед покупкой, какими дополнительными мерами безопасности должна быть укомплектована автоматическая система открытия ворот. Это может быть: фотодатчики на закрытие, защита от непроизвольного падения воротного полотна, сигнальные лампы, подсветка и т. д.
Одним из основных факторов при выборе модели должен стать выбор компании производителя. От качества товара зависит его рабочий ресурс, надёжность защиты от злоумышленников.
Предлагаем потенциальным покупателям автоматических систем по открытию ворот гаража список фирм, чья продукция хорошо зарекомендовала себя на рынке.
Ведущие производители автоматики для ворот
Nice (Италия)
Козырными фишками продукции итальянской фирмы являются:
- Надёжность автоматического устройства.
- Короткое время открытия или закрытия.
- Несложная эксплуатация.
Came (Италия)
Продукция этой компании привлекает разнообразием моделей, надёжной работой, богатой дополнительной комплектацией.
Doorhan (Россия)
Одним из плюсов автоматики отечественной компании считается адаптация оборудования к работе в сложных климатических условиях нашей страны.
BFT (Италия)
Оптимальное сочетание цены и качества – так характеризуют в своих отзывах автоматические устройства этой компании владельцы гаражей.
Faac (Италия)
Большой опыт производства автоматических систем для ворот, шлагбаумов и т. д. позволяет компании (основана в 1965 г.) выпускать товар высокого качества.
An Motors (КНР)
Китайские производители, в том числе и эта фирма, всё чаще удивляют потребителей качеством своего товара.
Доступная цена на модели делают покупку не только полезной, но и выгодной.
Comunello (Италия)
Эта компания – относительно недавно появилась на рынке, но уже успела хорошо зарекомендовать себя у потребителей.
Многофункциональность автоматических систем, высокое качество товара, стильное оформление – вот достоинства, которыми итальянские производители привлекают к себе покупателей.

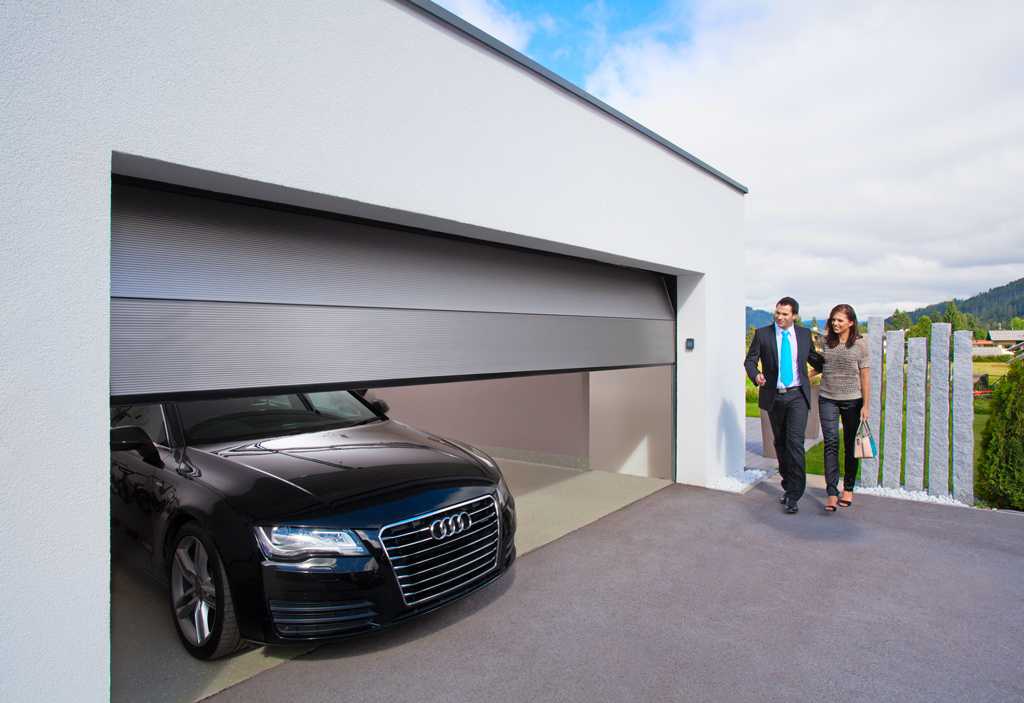

Секционные автоматические гаражные ворота
Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают. На потолке они занимают столько же места, как и подъемно-поворотные.
Секционные автоматические ворота для гаража многие считают лучшим выбором
Виды и свойства
Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

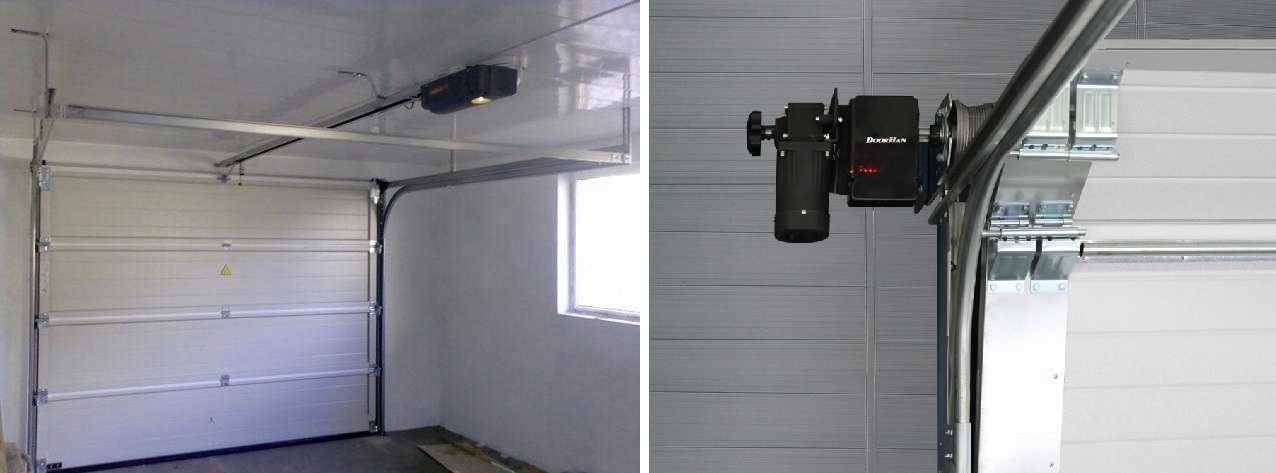

Два типа приводов для автоматизации
Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.
Достоинства и недостатки
Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди
В некоторых случаях это действительно важно. Остальные плюсы выглядят так:
- Теплые модели имеют такую же теплоизоляцию, как стена в полтора кирпича.
- Высокая надежность. Она не сравниться со стальным листом толщиной в 4-5 мм, но довольно высокая.
- Достаточная жесткость для сопротивления ветровым нагрузкам.
Несложный монтаж. Конструкция собирается из небольших по массе и размерам частей, что несколько дольше по времени, но гораздо проще физически. С монтажом секционных автоматических гаражных ворот справиться можно и в «одни руки».
Вид тоже довольно солидный
- В полотне ворот можно установить калитку.
В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:
- Высокая цена.
- Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.
Удобство использования
Основной смысл установки секционных ворот заключается в удобстве их эксплуатации. Промышленные секционные ворота для промышленных произвосдтв всегда складываются вертикально вверх, поэтому они не боятся подмерзания и гололеда. Чтобы их открыть не нужно много усилий.
Другое важное преимущество – автоматическое открытие пультом дистанционного управления. Чтобы быстро открыть ворота пользователю не нужно выходить из машины
Кроме того, замок секционных ворот надежно скрыт от попадания влаги и холода. После установки таких ворот владелец навсегда забудет о насущных проблемах, связанных с невозможностью открытия замка гаражных ворот в мороз.
Размеры
На формирование стоимости рулонных гаражных ворот влияет не только материал изготовления, тип системы управления и наличие дополнительных функций, но и размеры полотна. Без предварительных замеров проёма по ширине и длине заказывать рольворота бессмысленно.
К стандартным размерам роллетных ворот с механическим приводом относятся:
- 1,5х1,5 м;
- 2,2х2,5 м;
- 2,5х2,5 м;
- 3х2,5 м.
Размеры моделей с автоматическим приводом:
- 1,5х1,5 м;
- 2,2х2,5 м;
- 2,5х2,5 м;
- 3х2,5 м;
- 4х2,7 м;
- 4,3х2,7 м.
Высота защитного короба – 20-36 см. Рулонные ворота имеют максимальную ширину 6 метров и могут занимать по площади максимум 13,4 м2.
Виды систем автоматики
Конструктивно под автоматизацией подразумевают электропривод, обеспечивающий четкую работу ворот после сигнала, отправленного с пульта управления. Гаражных ворот существует три группы, а четвертая встречается обычно в холодных, не отапливаемых сооружениях для хранения оборудования и машин.
Популярными являются распашные, секционные и роллетные виды ворот. Автоматизация секционных и роллетных видов гаражных ворот происходит в последнее время чаще других, поэтому рассмотрим именно их.
Секционные автоматические гаражные двери
Основные составляющие автоматики
- Электромеханический привод;
- Встроенный или внешний блок управления;
- Устройства безопасности и оповещения;
- Пульт дистанционного управления.
Для секционных и роллетных конструкций затворов гаражей применяются приводы потолочного типа. В них отлично сочетаются высокая функциональность и невысокая стоимость.
Автоматика для секционных воротных устройств
В секционных дверных устройствах гаражей автоматика имеет некоторые особенности. Двигатель, который приводит в движение секционное полотно для закрывания или открывания, прикрепляется к потолочной плите или балке. Место, где крепится электропривод, находится на середине секционного полотна. При такой установке в работе привода не будет возникать перекосов панели. Механизм при помощи тягового рычага соединяется с верхней секцией полотна. Электромотор сообщает каретке, которая под его действием движется в механической цепи, замкнутой в кольцо, и в свою очередь передаёт движение панели ворот.
Схема установки секционного двигателя
Управление секциями происходит при помощи нажатия кнопки. Проёмы оборудуются специальными датчиками, которые прекратят опускание секций панели, если в проёме появится посторонний предмет или человек.
Размещение автоматических блоков секционных ворот
Автоматизированные гаражные затворы секционного типа гарантируют наличие комфорта, надежности, безопасности и длительный срок работы.
Идеальные ворота
Сегодня реально подобрать типы гаражных ворот на любой вкус и кошелек. Однако главным требованием остается надежность: автомобиль угнать практически невозможно, пользоваться воротами приятно и удобно. Практичные хозяева выбирают модели с солидной теплоизоляцией. Молодежь оснащает вход в свой второй дом разными фишками, повышая его функциональность. Автоледи озабочены эстетикой: каждая украшает ворота по своей прихоти. При всем многообразии предложений выделяются следующие виды гаражных ворот: классические распашные, подъемные, сдвижные, роллеты. У каждого есть преимущества и недостатки.
Стандартные размеры
При проектировании гаражного строения необходимо с особой тщательностью подойти к размерам воротных конструкций.
Излишняя высота проёма потребует дополнительных расходов на материал, станет причиной снижения температуры внутри бокса, что создаст менее комфортные условия для автовладельца и его машины.
Особенно такое возможно в зимнее время, когда высота проёма снижается на толщину снежного покрова.
К тому же нужно учитывать, что со временем хозяину автомобиля придётся устанавливать багажник на крышу, а его размеры не позволят въехать машине в гараж.
По ширине конструкция должна иметь такие размеры:
- Легковое авто – от 2,5 м.
- Микроавтобус – от 2,8 м.
- Гараж с двумя машинами – от 5,2 м.
- L – глубина вхождения ворот внутрь помещения.
- h – высота перемычки или расстояние от верхнего края проема до потолка.
- H – высота проема.
- b1-b2 – расстояние от края проема до боковой стены.
- B – ширина проема.
Мы уже отмечали в статье размеры каждого из типов конструкций ворот для гаража.
В таблице указаны максимальные и минимальные размеры для автомобиля среднего класса.
| Тип конструкции | Минимальная высота (м) | Максимальная высота (м) |
| Подъёмно-поворотные | 2,25х1,92 | 5х2,13 |
| Секционные | 2,0х1,8 | 5,0х3,0 |
| Роллетные | 2,0х1,5 | 6,0х5,0 |
| Распашные | 2,25х1,8 | 4,2х2,7 |
| Раздвижные | 2,25х1,8 | 4,0х2,2 |
Откатные (сдвижные)
Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.
Эта особенность сильно ограничивает область использования откатных ворот
Виды откатных ворот
По конструкции сдвижные ворота бывают:
Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается. В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).
Консольная система
Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.
Подвесные автоматические гаражные ворота
- Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.
Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.
Достоинства и недостатки
Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность
Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых, она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.
Имеют сдвижные автоматические гаражные ворота и достоинства:
- Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
- Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
Независимость работы от наличия/отсутствия снега.
Чаще всего используются в качестве уличных ворот для въезда транспорта
- Низкая возможность отказа за счет обледенения конструкции.
- Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.
В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.
Рулонные ворота для гаража
Рулонные ворота стали активно использоваться в нашей стране не так давно. Конструктивно такие автоматические ворота для гаража состоят из профилированных полос, расположенных горизонтально. Все вместе эти полосы представляют собой единое полотно, поскольку они скреплены между собой шарнирами. Ворота гибкие, их полотно наматывается на вал, расположенный над проемом.
Большое преимущество рулонных ворот – подъем всего полотна вертикально вверх. К гаражу можно подъезжать вплотную, а снежные заносы такой конструкции не страшны.
Действуют такие конструкции благодаря автоматическому приводу. Однако, если ворота небольшие, их можно открывать даже вручную. Тогда предельная ширина проема должна составлять максимум три метра.
Есть и недостаток у таких гаражных ворот. С ними будет сложно добиться хорошей теплоизоляции, поскольку нельзя превышать допустимую толщину полосы. Наполненный теплоизоляционным материалом ламель может иметь толщину не более 2,5 см. При превышении данного предела рулон станет чрезмерно толстым, начнет застревать в направляющих. При этом ворота недостаточно хорошо ограждают от взлома, а стоят довольно дорого.
Перечислим ключевые преимущества рулонных гаражных ворот.
- Можно легко установить автоматический привод, максимально упростив процесс эксплуатации.
- Конструкция легкая, удобная.
- Можно вплотную подъехать к гаражу.
Рулонные ворота станут отличным решением на личном участке перед коттеджем, особенно, если гараж примыкает к дому.
Основные требования
Ворота являются элементом архитектуры дома и придомового участка. Они должны быть прочными, удобными в эксплуатации и красивыми. Основная их функция — обеспечивать надежную защиту от проникновения в гараж посторонних лиц. Однако есть и другие полезные качества:
- поддержание определенного микроклимата в помещении в целях сохранности автомобиля;
- движение ворот происходит при помощи пульта без необходимости выхода водителя из автомобиля;
- предусмотрена возможность ручного управления в случае отключения электричества.
Дизайн зависит от стиля всего дома. Ворота могут быть не только металлическими, но и деревянными. Устанавливаются и специальные приспособления, способные удержать полотно в случае поломки.
В этом видео вы подробнее узнаете о секционных воротах:
Конструкция моделей имеет ряд особенностей. Существуют следующие виды:
- рулонные;
- откатные;
- распашные;
- секционные;
- подъемно-поворотные.
Каждый тип автоматических ворот для гаража может быть оснащен современной автоматикой. Электропривод запускается в работу с помощью пульта дистанционного управления (радиобрелок), кодового замка, мобильного телефона, детектора отпечатка пальца.
Пульт с дистанционным управлением — наиболее популярный способ воздействия на привод. Приемное устройство привода получает сигнал и приводит ворота в движение, если пульт находится на расстоянии, не превышающем допустимый радиус действия. При выборе способа кодировки необходимо помнить о возможности перехвата сигнала, идущего по радиоканалу.
Ворота классифицируются по нескольким критериям
Ворота имеют системы аварийной разблокировки для перехода на ручной режим открывания в случае отсутствия электроэнергии. При частых перебоях с электричеством следует приобрести источник резервного питания: электрогенератор или аккумулятор.
Виды ворот
В основе конструкции ворот лежат различные элементы: рама из профильных труб прямоугольного сечения, полотно, направляющие, механизм, приводящий створку в движение и фиксирующий ее в горизонтальном положении относительно земли. Ворота подъемные и механизмы изготавливаются на производстве.
Различают несколько видов подъемно-поворотных механизмов для ворот:
- Механизм с противовесами, или кривошипно-ползунный механизм. Устанавливается, если ворота имеют большой вес. В его основе лежит трос и противовес.
- Механизм шарнирно-рычажковый. Устанавливается на воротах с небольшим весом. Есть некоторые нюансы его установки. В основе лежат рычаги и тяги.
Еще одна разновидность поворотных ворот — гильотинные. Они открываются и закрываются, двигаясь вверх-вниз параллельно дверному проему. Такие ворота тоже можно встретить в гаражах.
Для обшивки поворотных ворот используют различные материалы. От вида материала зависит их стоимость. Ворота обшивают профнастилом, сталью, сэндвич-панелями и прочими материалами, обладающими высокой прочностью и другими положительными характеристиками. Иногда при необходимости для усиления надежности подъемных ворот устанавливают противовзломную систему, а для дополнительного освещения гаража – прозрачные окошки.
Это интересно: Тонкости отделки гаража (видео)
Подбор по основным параметрам
Чтобы выбрать максимально подходящий электропривод для откатных ворот, следует очень тщательно проводить оценку необходимых технических параметров, которыми должен обладать электропривод. Только сопоставив условия, при которых будет работать система, можно пробрести действительно качественный продукт, который способен прослужить очень долго и радовать вас своими функциями, тем самым значительно облегчая вашу жизнь на загородном или дачном участке.
В основном, привод устанавливают у воротной створки, состоит он. из электродвигателя с шестерней, редуктора и активного блока управления
Итак, на что вам необходимо обязательно обратить своё внимание:
Погодные условия, возможные в вашем климатическом районе, и при каких условиях должен без проблем работать привод. Мощность привода, которая является ключевым фактором. Тип питания для электропривода, от стандартной сети двести двадцать или на двадцать четыре вольта. Потребность в использовании блока питания
И конечно, средняя стоимость и на какой ценовой сегмент даже не сетует обращать внимание
Климатические условия
Начнём по порядку и первым делом рассмотрим погодные условия, которые может выдержать механизм. Если в вашем регионе могут свирепствовать лютые морозы, повышенная влажность и есть риск резкого перепада температуры, то следует выбирать такие электроприводы, которые легко справляются с такими условиями.
Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.
В большинстве случаев они изготавливаются из пластиковых составляющих, которые отвечают за работоспособность. При сильном морозе, даже морозостойкая смазка может начать плохо работать, а для пластиковых шестерней она практически не требуется, так как трение там изначально очень мало.
Мощность привода
Очень важным критерием является номинальный показатель мощности. Его следует выбирать исходя из особенностей конструкции ваших откатных ворот.
Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.
Для больших и увесистых проёмов, потребуется достаточно мощный мотор, для маленьких, соответственно требуется небольшая мощность. Если выбрать маломощный мотор для увесистых ворот, есть риск что он быстро выйдет из строя.
Тип питания
Тип питая довольно важный критерий для мощного оборудования, для приводов низкой мощности этот показатель второстепенен. Требовательные конструкции нуждаются в стабильном и сильном питании от сети в двести двадцать вольт.
Если использовать электропривод той же мощности, но на двадцать четыре вольта, то дополнительно вспомогательное оборудование будет очень быстро изнашиваться из-за сильной нагрузки. Так получается, что мощные моторы выбирайте с потреблением стандартной сети, а маломощные с потреблением двадцать четыре вольта.
Приводы 24В используют для установки резервных аккумуляторов, что важно при перебоях с питанием. Но стоит она дороже и чувствительна к сопротивлению. Блок питания необходим только для электрических приводов, работающих от сети двадцать четыре вольта
Он преобразовывает стандартное сетевое напряжение и подаёт уже стабильный вольтаж, который требуется для работы системы
Блок питания необходим только для электрических приводов, работающих от сети двадцать четыре вольта. Он преобразовывает стандартное сетевое напряжение и подаёт уже стабильный вольтаж, который требуется для работы системы.
Ценовой вопрос
Средняя цена, в зависимости от большинства параметров и производителя находится на уровне 300-400 долларов. Системы стоимостью больше чем 500 долларов можно обходить стороной так как они подходят больше для промышленного и очень частого использования.
