Описание и преимущества: тепловой насос «Френетта»

Особенности конструкции

Насос Френетта постоянно совершенствуется, возникают новые варианты конструкции. Изначально в устройстве было только два цилиндра. Внутренний цилиндр имел меньший размер и находился внутри наружного. В пространство между стенками этих цилиндров заливается жидкость. Вращающийся вал располагается горизонтально с помощью электродвигателя. А на противоположном торце изделия находится вентилятор с крыльчаткой.

При работе насоса масло между цилиндрами разогревается и передает тепло воздуху в окружающем пространстве. А вентилятор распределяет нагрев воздух по помещению. Из-за сильного нагрева конструкции применятся защитный корпус, предотвращающий сильные ожоги. Насос Френетта может быть дополнен термостатом. Это позволяет сделать отопительную систему автоматической. Она будет включать и выключаться при достижении определенных температурных показателей. Именно такие модели являются наиболее современными, удобными в использовании и экономически выгодными.

Дальнейшие модели оборудовались радиатором отопления, что повышало теплоотдачу и общую эффективность использования такого оборудования. В таких моделях вентилятор не используется, а теплоноситель перемещается по трубам.

Современные модели имеют внутреннюю часть, которая состоит из двух барабанов, между которыми находится крыльчатки. В таких устройства используется масло. Цилиндры производятся из прочного металла, что предотвращает вытекание масла. В таком случае при вращении конструкции обеспечивается дополнительный нагрев, что существенно повышает эффективность работы насоса. На краях крыльчатки имеют отверстия, при прохождении через которые масло нагревается.

Данный вариант насоса Френетта не подходит для самостоятельного изготовления. Он достаточно сложный, требуется тщательных расчетов и подготовки профессиональный чертежей конструкции. К тому же требуется использование прочных материалов и изготовления в заводских условиях, чтобы избежать протечек.

Обзор интернета – твердотопливный котел вырабатывающий электричество.

Речь пойдет о совместной разработке двух предприятий – «ТЕРМОФОР» (Беларусский производитель твердотопливных печей и печей для бань, и из Санкт-Петербурга). Котел, попавший в наше поле зрения носит название Отопительная печь «Индигирка». Уникальность данного аппарата в том, что помимо тепла котел генерирует электричество, не затрачивая при этом никаких ресурсов, кроме непосредственно горения дров в топке котла.

Производитель о своем уникальном котле: Получать жизненно необходимое электричество из тепла дровяной печи нам представилось более реальным. Ничего нового мы не изобретали. Просто адаптировали надежный тепловой электрогенератор к печи длительного горения. Много ли электричества можно вытянуть из бытовой печки? На пару лампочек Ильича хватит. Зарядить аккумуляторы ноутбука-мобильника-навигатора хватит. Включить телевизор-радиоприемник хватит. поставила на серийное производство новинку, аналоги которой ни в России, ни в остальном мире не замечены. Это небольшая твердотопливная отопительно-варочная печь со встроенным электрогенератором, который преобразует тепловую энергию горящего в печи топлива в электрическую энергию. Во время работы печи по прямому назначению, то есть в процессе отопления или приготовления пищи, печь генерирует постоянный ток напряжением 12 вольт и мощностью не менее 50 ватт. Много это или мало? Для пресыщенного комфортом городского жителя, наверное, мало. Для человека, по тем или иным причинам полностью отрезанного от внешнего мира и его благ — очень много. Зачастую эти спасительные 50 ватт могут стать гранью между жизнью и смертью. При современном уровне развития энергосберегающих технологий эта мощность обеспечивает весь необходимый для цивилизованной жизни набор электрических устройств. По результатам лабораторных и полевых испытаний, электрогенератор печи выходит на стабильный режим через 6—8 минут после зажигания топлива в печи. Надежность электрогенераторов не вызывает сомнений, поскольку электрогенераторы уже много лет поставляются сотням фирм-потребителей в 17 стран мира. Подобные электрогенераторы производства нашего партнера используются в оборонной промышленности многих стран, космосе, высокотехнологичных отраслях промышленности. В настоящее время изучает возможные рынки сбыта энергопечей. Очевидно, что разработка представляет интерес для военных, спасателей, геологов, туристов, дачников, рыбаков и охотников.

В планах этого года — увеличение мощности получаемого тока до 100 ватт.

teplota.kh.ua

Что такое тепловой насос для отопления частного дома? Как работает?

Альтернативный вариант кондиционера

Для того чтобы создать прохладу в помещении при отсутствии дорогого устройства, нужно применить мокрое полотенце. Такой кондиционер своими руками может сделать даже школьник. Нужно будет всего лишь намочить полотенце, после чего обвернуть его в бутылку и поставить в то место, где наиболее теплый воздух. Бутылка с полотенцем будет сложить своеобразным испарителем воды, в результате чего воздух будет охлаждаться. Такой принцип очень часто используется в разнообразных вариантах.

К одному из самых популярных методов, как сделать кондиционер самому, можно отнести такой, для которого применяют следующие составляющие:

• стандартный вентилятор.
• бутылка с холодной водой.
• проволока.
• полотенце.
• специальный корпус.

Обычно такого типа самодельный кондиционер для дома изначальноустанавливают в оконном проеме. Работает он по такой технологии: когда вентилятор включен, то воздух направляется в сторону мокрого полотенца, оно должно быть немного опущено в емкость с водой. Для того чтобы можно было регулировать поток воздуха, нужно будет оборудовать устройство с определенным фильтром воздуха.

Если вы хотите иметь возможность установки разных режимов температур, то следует иметь лампу. Ее нужно будет встроить в режим переключения вентилятора, после чего сможете иметь переключатель температуры.

Принцип действия и устройство агрегата: реально высокий кпд

С внедрением в нашу жизнь технологий по сбережению энергии отопление помещений выгоднее организовать посредством внедрения альтернативных источников. Едва ли кто станет спорить с тем, что электрическая энергия на данный момент не только эффективнейший, но и популярнейший энергоноситель для всевозможных нагревателей, однако не самый дешевый и экономичный.

Решить проблему был призван генератор тепла, коэффициент полезного действия которого в большинстве своем превышает сто процентов. Эта интересная разработка носит название тепловой насос Френетта в честь автора, американца Евгения Френетта, который в 70-х прошлого столетия запатентовал свое изобретение и предложил на обозрение просвещенному миру схему шикарной установки. Самодельный тепловой насос своими руками на основе этой схемы вырабатывает практически в десять раз больше тепла от объема потребляемого электричества. С течением времени конструкция насоса претерпевала некоторые изменения, в том числе и сам изобретатель сумел предложить миру несколько модифицированных устройств того же направления. На данный момент в сфере инноваций тепловых агрегатов значится свыше десятка похожих моделей.

Если у домовладельца есть в арсенале тепловой генератор, отопление дома на высоком уровне обеспечено. Принцип работы этого аппарата зиждется на использовании в деле обычного физического трения, но трения интенсивного, благодаря чему теплоноситель нагревается. Устройство теплогенератора составляют два цилиндра: один с большим диаметром, другой с меньшим. Меньший из них помещают в больший цилиндр, а в зазор между ними заливается масло.

Компактный цилиндр подключается с обеих сторон. С одной к нему подсоединяют электромотор, под действием которого он начинает вращаться и, согласно физическому явлению, нагревает масло до высокой температуры, а с другой – непосредственно к кулеру – помощнику в равномерном распределении тепла по замкнутому пространству. Оптимизируют деятельность техники термостаты, а также то, что цилиндры размещаются непосредственно в самом корпусе со специальными отверстиями.

На самом деле тепловой насос Френетта хоть и может использоваться для различных целей, о которых будет упомянуто ниже, но главное его предназначение – это обогрев жилищных помещений, что его отличает от прочих тепловых насосов. Функционирование агрегата Фернетта базируется на трении, а остальные тепловые насосы преобразуют энергию с низким потенциалом в более высокий.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры  как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как  в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

Как собрать теплогенератор

Инструменты для работы

При всех этих научных терминах, которые могут напугать незнакомого с физикой человека, смастерить в домашних условиях ВТГ вполне возможно. Повозиться, конечно, придётся, но если всё сделать правильно и качественно, можно будет наслаждаться теплом в любое время.

И начать, как и в любом другом деле, придётся с подготовки материалов и инструментов. Понадобятся:

• Сварочный аппарат.
• Шлифмашинка.
• Электродрель.
• Набор гаечных ключей.
• Набор свёрл.
• Металлический уголок.
• Болты и гайки.
• Толстая металлическая труба.
• Два патрубка с резьбой.
• Соединительные муфты.
• Электродвигатель.
• Центробежный насос.
• Жиклёр.

Вот теперь можно приступать непосредственно к работе.

Устанавливаем двигатель

Электродвигатель, подобранный в соответствии с имеющимся напряжением, устанавливается на станину, сваренную или собранную с помощью болтов, из уголка. Общий размер станины вычисляется таким образом, чтобы на ней можно было разместить не только двигатель, но и насос. Станину лучше покрасить во избежание появления ржавчины. Разметить отверстия, просверлить и установить электродвигатель.

Подсоединяем насос

Насос следует подбирать по двум критериям. Во-первых, он должен быть центробежным. Во вторых, мощности двигателя должно хватить, чтобы его раскрутить. После того, как насос будет установлен на станину, алгоритм действий следующий:

• В толстой трубе диаметром 100 мм и длиной 600 мм с двух сторон нужно сделать внешнюю проточку на 25 мм и в половину толщины. Нарезать резьбу.
• На двух кусках такой же трубы длинной каждый 50 мм нарезать внутреннюю резьбу на половину длины.
• Со стороны противоположной от резьбы приварить металлические крышки достаточной толщины.
• По центру крышек сделать отверстия. Одно по размеру жиклёра, второе по размеру патрубка. С внутренней стороны отверстия под жиклёр сверлом большого диаметра необходимо снять фаску, чтобы получилось подобие форсунки.
• Патрубок с форсункой подсоединяется к насосу. К тому отверстию, из которого вода подаётся под напором.
• Вход системы отопления подсоединяется ко второму патрубку.
• К входу насоса присоединяется выход из системы отопления.

Цикл замкнулся. Вода будет под давлением подаваться в форсунку и за счёт образовавшегося там вихря и возникшего эффекта кавитации станет нагреваться. Регулировку температуры можно осуществить, установив за патрубком, через который вода попадает обратно в систему отопления, шаровый кран.

Чуть прикрыв его, вы сможете повысить температуру и наоборот, открыв – понизить.

Усовершенствуем теплогенератор

Это может звучать странно, но и эту довольно сложную конструкцию можно усовершенствовать, ещё больше повысив её производительность, что будет несомненным плюсом для обогрева частного дома большой площади. Основывается это усовершенствование на том факте, что сам насос имеет свойство терять тепло. Значит, нужно заставить расходовать его как можно меньше.

Добиться этого можно двумя путями. Утеплить насос при помощи любых подходящих для этой цели теплоизоляционных материалов. Или окружить его водяной рубашкой. Первый вариант понятен и доступен без каких-либо пояснений. А вот на втором следует остановиться подробнее.

Чтобы соорудить для насоса водяную рубашку придётся поместить его в специально сконструированную герметическую ёмкость, способную выдерживать давление всей системы. Вода будет подаваться именно в эту емкость, и насос будет забирать её уже оттуда. Внешняя вода так же нагреется, что позволит насосу работать намного продуктивнее.

Вихрегаситель

Но, оказывается и это ещё не всё. Хорошо изучив и поняв принцип работы вихревого теплогенератора, можно оборудовать его гасителем вихрей. Подаваемый под большим давлением поток воды ударяется в противоположную стенку и завихряется. Но этих вихрей может быть несколько. Стоит только установить внутрь устройства конструкцию напоминающую своим видом хвостовик авиационной бомбы. Делается это следующим образом:

• Из трубы чуть меньшего диаметра, чем сам генератор необходимо вырезать два кольца шириной 4-6 см.
• Внутрь колец приварите шесть металлических пластинок, подобранных таким образом, чтобы вся конструкция получилась длинной равной четверти длины корпуса самого генератора.
• Во время сборки устройства закрепите эту конструкцию внутри напротив сопла.

Пределу совершенства нет и быть не может и усовершенствованием вихревого теплогенератора занимаются и в наше время. Не всем это под силу. А вот собрать устройство по схеме, приведённой выше, вполне возможно.

Вариации на Френеттовскую тему

Любые физические приборы своими руками изготовленные и доказавшие эффективность на практике начинают тиражироваться, а дело находит последователей. То же самое произошло и с тепловым насосом Френетта, который доказал свое право на жизнь и право на модернизацию, ведь, как говорится, нет предела совершенству.

1. Любопытна модель, где барабан котла размещается горизонтально, а по центру агрегата монтируется вал с частичным выходом наружу. В этой конструкции место контактирования корпуса с валом добросовестно заделывается, дабы не произошла утечка жидкости. Здесь нет вентилятора, а теплоноситель из насоса перетекает в теплообменник. Последним может выступить один обыкновенный радиатор отопления или даже система отопления целой единицы недвижимости.
2. Кроме того, разработан такой теплогенератор Френетта, где для разогрева теплоносителя внедрены два барабана вместо одного, а система дополнена еще одной деталью – крыльчаткой. Под гнетом центробежных сил из отверстий крыльчатки выталкивается разогретое масло. В итоге рабочая жидкость проникает в узкий промежуток меж ротором и корпусом устройства, что дает возможность использовать аппарат максимально эффективно.

Виды насосов

С течением времени выгодность геотермального теплового насоса для отопления дома, несмотря на высокие цены , становится все более очевидной из-за постоянного роста стоимости топлива. Правильно подобранный и качественно смонтированный ГТН обеспечивает теплом вне зависимости от времени года и рыночных колебаний стоимости энергоносителей.

Существует несколько вариантов монтажа внешнего коллектора, что позволяет адаптировать тепловой насос к конкретным условиям прилегающего к дому земельного участка:

1. Трубы укладываются в траншеи на глубину ниже уровня промерзания почвы. На юге России земля замерзает максимум на 0,5 м, поэтому проще снять грейдером полностью слой земли на монтажном участке, уложить коллектор, а затем засыпать экскаватором котлован.
2. Если вблизи дома есть водоем на расстоянии не более 100 м, то применяют самый экономичный и эффективный вариант — трубы укладывают под воду на глубину от 3 метров и более.
3. Сухие песчаные грунты не дадут достаточного теплового потока, поэтому применяют бурение скважин глубиной до 50 метров, чтобы достичь водоносного слоя. В скважины опускают трубы.
4. Если вода из скважины хорошего качества, то достаточно пробурить только две: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой.

Сливную скважину пробурите на расстоянии 20 метров от заборной и ниже по течению водоносного слоя.

Тип вода-вода

Относительно недорогую разновидность ГТН типа вода-вода рекомендуется использовать, когда рядом находится озеро, пруд, река или море. Эффективность такой системы достигается за счет максимальной величины конвективного теплообмена между внешней средой и теплоносителем, который циркулирует в трубах коллектора. Экономия получается за счет простоты монтажа. Бухты расстилают на поверхности воды, затем к трубам крепят грузы и затапливают систему на глубину 3 метра и более.

Если поблизости нет водоема, то можно применить вариант с разомкнутым коллектором. В этом случае используется энергетический потенциал грунтовых вод хорошего качества. Тогда системе и насосу не угрожает заиливание, отложение солей жесткости, ускоренная коррозия. Из одной скважины берут воду, прокачивают через теплообменник ГТН, а затем сливают в другую, которая должна располагаться на расстоянии 15—20 метров.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильную работу ГТН обеспечивается бурением большего количества скважин. В них опускают петли герметичного внешнего контура. Затем в скважины заливают тампонаж из глинисто-песчаной смеси.

Тип грунт-вода

Когда рядом с домом нет водоема и нет возможности пробурить скважины, тогда трубы укладывают горизонтально ниже глубины промерзания грунта. Если подпочвенные воды залегают близко к поверхности, то эффективность системы грунт-вода практически такая же, как у ГТН типа вода-вода, так как принцип работы тот же. На юге России величина промерзания грунта менее 0,75 м, поэтому роют котлован глубиной 1 метр, раскладывают трубы внешнего контура, а затем засыпают. В северных регионах почва замерзает глубже, поэтому экономичнее рыть параллельные траншеи.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Принцип работы теплонасоса

Схема работы теплонасоса. (Для увеличения нажмите)

По принципу действия тепловые насосы напоминают обычные холодильники. Так, холодильное оборудование в процессе функционирования забирает тепло из камер и подает его наружу.

Здесь в работу вводятся радиаторы. Что касается насоса, то тепло он берет из земли или жидкости. На следующем этапе происходит обработка тепловой энергии и подача ее в систему отопления того или иного строения.

В работе теплонасоса особое место занимает холодильный агент, в качестве которого используют фреон или аммиак. Хладагент передвигается по внешнему и внутреннему контуру.

Здесь внешний контур отвечает за прием тепловой энергии из внешней среды, будь то земля, вода или атмосфера. После того как температура холодильного агента поднимается на несколько градусов, он начинает циркулировать по системе.

В первоначальном состоянии холодильный агент – это жидкость, но в результате действия на него испарителя он превращается в газ. После этого холодильный агент направляется в компрессор, где происходит его сжимание.

В результате этого возрастает его температура. Дальше газ направляется в конденсатор, где происходит обмен тепловой энергией с тепловым носителем отопительной системы. В результате охлаждения газ превращается в жидкость и возвращается на исходную точку.

Будьте внимательны: в процессе многочисленных циркуляций количество холодильного агента уменьшается, поэтому этот параметр нужно периодически контролировать.

Варианты конструкции насоса Френетта

Евгений Френетт не только изобрел устройство, названное его именем, но и неоднократно его усовершенствовал, придумывая все новые, более эффективные варианты прибора. В самом первом насосе, который изобретатель запатентовал в 1977 году, были использованы только два цилиндра: наружный и внутренний. Полый наружный цилиндр был больше диаметром и находился в статичном состоянии. Диаметр внутреннего цилиндра при этом был немного меньше, чем размеры полости наружного цилиндра.

Это схема самого первого варианта теплового насоса Френетта. Вращающийся вал расположен горизонтально, теплоноситель помещен в узкое пространство между двумя рабочими цилиндрами

В получившееся узкое пространство между стенками двух цилиндров изобретатель залил жидкое масло. Разумеется, та часть конструкции, в которой находился этот жидкий теплоноситель, была тщательно заделана, чтобы не допустить протечек масла.

Внутренний цилиндр соединяют с валом электродвигателя таким образом, чтобы обеспечить его быстрое вращение относительно неподвижного большого цилиндра. На противоположном торце конструкции был помещен вентилятор с крыльчаткой. Во время работы масло разогревалось и передавало тепло воздуху, окружающему устройство. Вентилятор позволял быстро распространить теплый воздух по всему объему помещения.

Поскольку нагревалась эта конструкция довольно, ради удобного и безопасного использования конструкция была спрятана в защитный корпус. Разумеется, в корпусе были сделаны отверстия для циркуляции воздуха. Полезным дополнением к конструкции стал термостат, с помощью которого работу насоса Френетта можно было автоматизировать до некоторой степени.

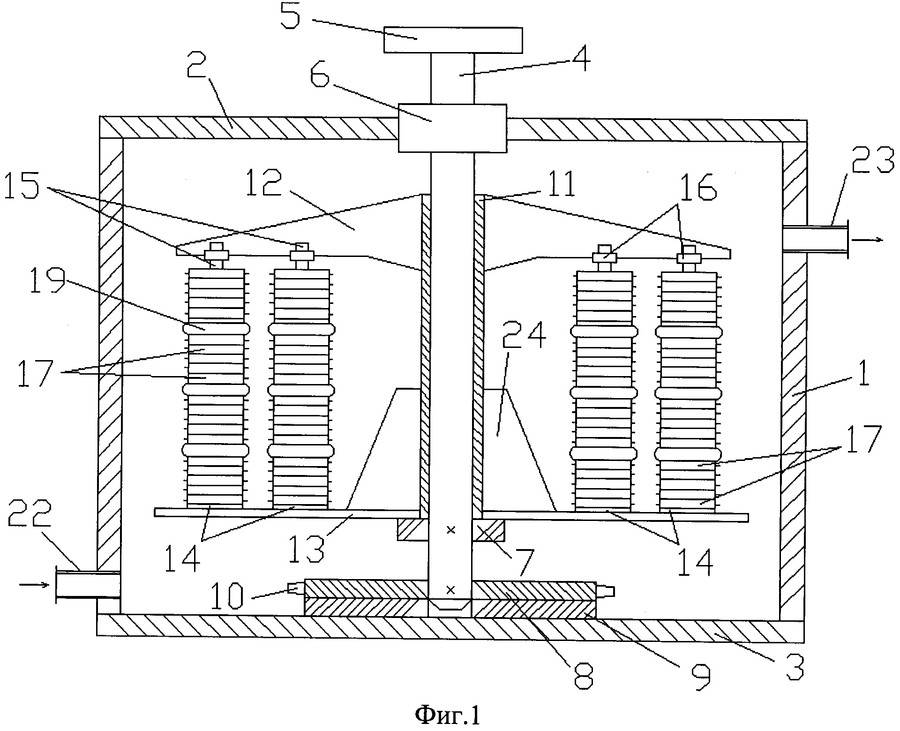

Центральная ось в такой модели теплового насоса расположена вертикально. Двигатель находится внизу, затем установлены вложенные друг в друга цилиндры, а сверху находится вентилятор. Позднее появилась модель с горизонтальным расположением центральной оси.

Модель теплового насоса Френетта с горизонтально ориентированным вращающимся валом была использована вместе с радиатором отопления, внутри которого циркулировало нагретое масло

Именно такое устройство впервые было использовано в сочетании не с вентилятором, а с радиатором отопления. Двигатель помещен сбоку, а вал ротора проходит через вращающийся барабан и выходит наружу. В устройстве этого типа вентилятор отсутствует. Теплоноситель из насоса по трубам перемещается в радиатор. Подобным же образом нагретое масло можно вывести и на другой теплообменник или же прямо в трубы отопления.

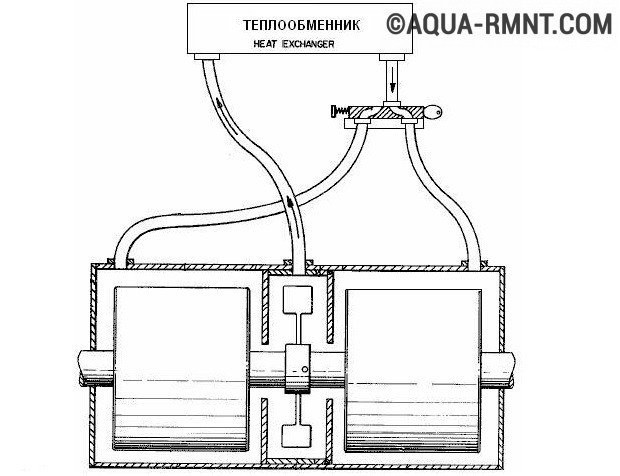

Позднее конструкция теплового насоса френетта была существенно изменена. Вал ротора по-прежнему остался в горизонтальном положении, а вот внутренняя часть была сделана из двух вращающихся барабанов и помещенной между ними крыльчатки. В качестве теплоносителя здесь снова используется жидкое масло.

В этом варианте теплового насоса Френетта два цилидра вращаются рядом, они разделены крыльчаткой особой конструкции из очень прочного металла

При вращении этой конструкции масло дополнительно нагревается, поскольку проходит через специальные отверстия, сделанные в крыльчатке, а затем проникает в узкую полость между стенками корпуса насоса и его ротором. Таким образом, эффективность насоса Френетта была существенно повышена.

По краям крыльчатки для теплового насоса Френетта сделаны небольшие отверстия. Теплоноситель быстро и эффективно нагревается, проходя через них

Однако стоит отметить, что для изготовления в домашних условиях этот тип насоса не слишком подходит. Для начала понадобится найти достоверные чертежи или рассчитать конструкцию самостоятельно, а это под силу только опытному инженеру. Затем понадобится найти особую крыльчатку с отверстиями подходящего размера. Этот элемент теплового насоса работает при повышенных нагрузках, поэтому он должен быть выполнен из очень прочных материалов.
