§ 3. Основные требования
При отделке здания или сооружения приходится выполнять работу на высоте, при этом для размещения материалов и рабочих делают вспомогательные устройства – леса, подмости, люльки. Подмости обычно устраивают внутри помещений, леса – снаружи. Для отделки высоких помещений также устраивают леса. При отделочных работах применяют инвентарные сборно-разборные леса и подмости, которые отвечают требованиям индустриального строительства.
Леса и подмости устанавливают на прочном и плотном спланированном основании. Если леса предполагается использовать длительное время, на площадке делают канавы для отвода дождевой воды, чтобы грунт не вымывался из-под стоек лесов.
Ширина настила на лесах и подмостях должна составлять не менее 1,5 м, высота между настилами в свету – не менее 1,8 м. Настил должен иметь ровную поверхность. Между досками или щитами допустимы щели не более 10 мм. Если настил сплошной, то разрешается стыковать доски внахлестку по их длине, предварительно скосив торцы досок. Располагают концы на опоре (прогоне) так, чтобы каждый из них перекрывал опору (прогон) не менее чем на 20 см в ту и другую сторону.
При оштукатуривании фасадов расстояние от настила до стены не должно превышать 150 мм, при оштукатуривании внутренних поверхностей – 100 мм. Эти зазоры закрывают съемными досками.
Настилы лесов, расположенные выше 1,1 м от уровня земли, должны иметь ограждения высотой не менее 1 м. Все нагрузки на леса и подмости не должны превышать норм, установленных расчетом.
Для сообщения между ярусами лесов устанавливают лестницы (уклоном не более 60°), верхние концы которых закрепляют. По лестницам запрещается переносить тяжелые грузы и складывать их на лестничных площадках.
Во избежание поражения электрическим током рабочих электропровода не должны касаться лесов. Подвешенные электропровода закрепляют на изоляторах. Леса должны быть заземлены. После устройства подмостей и лесов высотой до 4 м их принимает производитель строительных работ, а выше 4м – комиссия; акт приемки утверждается главным инженером строящей организации.
В местах складирования материалов вывешивают плакаты с указанием нагрузки, которую выдерживают леса, и расположения материалов.
Леса и подмости монтируют и разбирают рабочие, прошедшие инструктаж.
Запрещается работать на лесах при грозе и ветре силой 6 баллов и более.
Лестницы, стремянки, площадки и переходы надо содержать в чистоте, удаляя с них мусор, раствор и остатки материалов. Зимой с них систематически надо счищать снег, наледь и, кроме того, посыпать песком.
Работать на лесах на высоте свыше 6 м разрешается, если устроено не менее двух настилов: рабочий (верхний) и защитный. Когда необходимо выполнять работу одновременно с двух настилов, находящихся на разных ярусах, то под ними должен быть третий настил. Выполнение работ в нескольких ярусах по одной вертикали без промежуточных настилов между ними запрещается.
При устройстве сплошного настила из составленных вместе столиков или тележек столики и тележки скрепляют друг с другом.
Перевозка материалов в тачках по лесам и подмостям разрешается только при условии устройства катальных ходов.
Подаваемый на леса и подмости груз нужно опускать плавно, без ударов. Подъемные механизмы не должны передавать дополнительных нагрузок на леса, если это не предусмотрено их конструкцией.
Чтобы препятствовать самопроизвольному раздвиганию стремянок, к их тетивам крепят ограничительные цепи или крючки.
Превосходства использования этой модели
Главные особенности, которыми обладают строительные леса:
- Удобная эксплуатация. Благодаря особенностям сборки рабочие фирмы смогут приложить максимальные усилия по выполнению заказа, ведь им не придется несколько раз выполнять сборку/разборку конструкции или перемещать ее на нужное место.
- Прочность. Отличное сырье, послужившее основой для выполненных комплектующих и высокое качество сборки – гарант того, что данное приобретение сможет эксплуатироваться еще много лет.
- Надежность. Приобретя эту модель, выполненную в соответствии со всеми ГОСТами и нормативами, вы получите уверенность, что сотрудники вашей фирмы находятся в безопасности.
Документы, регламентирующие производство лестниц из металла
Строительство металлических конструкций должно отвечать следующим нормативно-техническим документам:
- ГОСТ 23120-78. Нормативный акт регламентирует производство и монтаж металлических площадок и маршей. Описывает их технические, физические и конструктивные особенности;
- ГОСТ 26887-86. Документ регламентирует производство приставных и мобильных лестниц, которые применяются в бытовых условиях и при выполнении монтажно-ремонтных работ. Этим актом руководствуются и при разработке вертикальных навесных конструкций;
- ГОСТ 25772-83. Нормативный акт, описывающий физико-технические параметры ограждений для металлических лестниц, балконов и крыш (если монтаж выполняется на них);
- ГОСТ Р 53254-2009. Документ описывает физико-технические характеристики стационарных пожарных лестниц и регламентирует требования к кровельным ограждениям.
Стандарты описывают и эксплуатационные качества, и физические параметры, и рекомендованные металлы.
Основные пункты стандарта № 23120-78
Он описывает эксплуатационные особенности маршевых лестниц, ограждений и площадок, которые организовываются в сооружения производственного назначения. Условия эксплуатации лестничных маршей и других элементов — температура до -65С (при температуре ниже -65С характеристики стали сильно падают, конструкция может не выдержать прикладываемых нагрузок).
Основные компоновочные схемы маршевых лестниц с обозначениями
Стандарт описывает следующие параметры:
- Наклон лестничных маршей. Он должен быть в пределах от 45 до 60.
- Качество металлических профилей. Рекомендованы горячекатаные или холодногнутые.
- Допустимую нагрузку. Оптимальная, согласно ГОСТ 23120-78, — 200 кгс/см2, возможно допустимая — не более 400 кгс/см2.
- Высоту пролета. Если угол наклона выдержан под 45, тогда до 4.2 м. Если угол наклона выдержан под 60, тогда 6 мм.
- Ширину ступени. При наклоне в 45 — 0.5, 0.7 или 0.9 м. Если наклон в 60, тогда 0.5 или 0.7 м.
- Высоту ограждения. Оптимальное значение — от 1 метра до 1.2 метров. При этом высоту ограждения лестничного марша отмеряют по вертикали, а не перпендикулярно косоуру.
- Типы площадок и ступеней. Рекомендованы штампованные решетчатые или рифленые сплошные. Во втором случае допускаются и вдавленный, и выпуклый рельеф поверхности. Можно использовать просечные металлические листы, платформы, сваренные из прутков и полос, размещенных вертикально.
Разновидности допустимых ГОСТ площадок для маршевых лестниц
Марки сталей. При производстве лестниц из стали для регионов со средней температурой до -400С рекомендован металл марки ВСт3кп2. В более холодных областях безопаснее эксплуатировать конструкции из ВСт3Гпс5.
Согласно ГОСТ 23120-78, ручная сварка недопустима. Для производства лестниц рекомендованы к применению автоматические сварочные линии. Все элементы металлической конструкции должны быть загрунтованы и покрашенными специальными составами.
Посмотрите наше видео кратко резюмирующее технические требования различных ГОСТ стандартов для лестниц большинства типов.
6.1 Номенклатура показателей
6.1.1 Объемиспытанийипроверокнаружныхстационарныхлестниц, ихограждений, атакже огражденийкровлизданийпредставленвтаблице 2.
Таблица 2
| Номенклатура испытаний и проверок | Необходимость проведения испытаний | |
| на стадии приемки | эксплуатационных (не реже одного раза в пять лет) | |
| 1 Проверка основных размеров | + | + |
| 2 Проверка предельных отклонений размеров и форм | + | + |
| 3 Визуальная проверка целостности конструкций и их креплений | + | + |
| 4 Проверка качества сварных швов | + | + |
| 5 Проверка качества защитных покрытий | + | + |
| 6 Проверка требований к размещению лестниц | + | + |
| 7 Испытания ступени лестницы на прочность | + | + |
| 8 Испытания балок крепления лестницы на прочность | + | + |
| 9 Испытания площадок и маршей лестниц на прочность | + | + |
| 10 Испытания ограждений лестниц на прочность | + | + |
| 11 Испытания ограждений кровли зданий на прочность | + | + |
6.1.2 Номенклатурапараметровлестнициограждений, проверяемыхвпроцессеиспытаний, приведенавтаблице 3.
Таблица 3
| Номенклатура параметров лестниц и ограждений | Пункты настоящего стандарта | |
| Технические требования | Методы испытаний | |
| 1 Высота лестницы Н | ||
| 2 Длина лестницы L | ||
| 3 Ширина лестницы В | ||
| 4 Высота ступени | ||
| 5 Ширина ступени | ||
| 6 Размеры ограждения лестницы | ||
| 7 Высота ограждения площадки выхода на кровлю | ||
| 8 Визуальная проверка целостности конструкций и их креплений | ||
| 9 Проверка требований к размещению лестниц | ||
| 10 Проверка качества сварных швов | ||
| 11 Проверка качества защитных покрытий | ||
| 12 Испытания ступени лестницы на прочность | ||
| 13 Испытания балок крепления лестницы на прочность | ||
| 14 Испытания площадок и маршей лестниц на прочность | , | , |
| 15 Испытания ограждения лестниц на прочность | , | |
| 16 Испытания ограждения кровли зданий на прочность |
6.1.3 Рабочиенагрузки, которыедолжнывыдерживатьнесущиеэлементылестнициограждений кровли, указанывтаблице 4.
Таблица 4
| Наименованиенесущегоэлемента | Рабочаянагрузка, кН (кгс) |
| Ступенькивертикальныхимаршевыхлестниц Ограждениялестницикровлизданий | 1,8 (180) 0,54 (54) |
6.1.4 Наружныепожарныелестницыиограждениякровлиподлежатиспытаниямприприемке объектавэксплуатациюинережеодногоразавпятьлетдолжныподвергатьсяпериодическимиспытаниям. Наружныепожарныелестницыиограждениякровлизданийисооруженийдолжнысодержаться висправномсостоянииинеменееодногоразавгоднеобходимопроводитьобследованиецелостностиконструкцииссоставлениемактапорезультатампроверки. Вслучаеобнаружениянарушений целостностиконструкциипроизводитсяихвосстановление (ремонт) споследующимпроведением испытанийнапрочность.
Испытанияиежегодноеобследованиедолжныпроводитьорганизации, имеющиеобученный персонал, аттестованноеиспытательноеоборудованиеиизмерительныйинструментсрезультатами егоповерок.
6.1.5 Результатыиспытанийконструкцийлестнициогражденийкровли, установленныхназданиях исооружениях, считаютсяудовлетворительными, еслионисоответствуюттребованиямнастоящего документа.
6.1.6 Приполучениинеудовлетворительныхрезультатовполюбомуизпоказателейповторные испытанияилипроверкипроводятсятолькопослеустранениянеисправностей.
Требования установленные Правилами по охране труда при строительстве, реконструкции и ремонте
- подвесные лестницы и площадки, применяемые для работы на конструкциях, должны устанавливаться и закрепляться на монтируемые конструкции до их подъема;
- места установки приставных лестниц на участках движения транспортных средств или людей надлежит на время производства работ ограждать и охранять;
- для прохода на рабочие места в выемки следует устанавливать трапы или маршевые лестницы шириной не менее 0,6 м с ограждениями или приставные лестницы (деревянные – длиной не более 5 м);
- стены опускного колодца изнутри должны быть оборудованы не менее чем двумя закрепленными навесными лестницами;
- при наличии профессиональных рисков, вызванных установленными опасностями, безопасность монтажных работ должна быть обеспечена на основе выполнения требований по охране труда, содержащихся в проектной и организационно-технологической документации на строительное производство, в том числе применение лестниц, настилов, подмостей, платформ, подъемных клетей, монтажных люлек и других аналогичных средств, ограждений, мобильных рабочих платформ;
- навесные монтажные площадки, лестницы и другие приспособления, необходимые работникам для работы на высоте, следует устанавливать на монтируемых конструкциях до их подъема;
- для перехода работников с одной конструкции на другую следует применять лестницы, переходные мостики и трапы, имеющие ограждения;
- навесные металлические лестницы высотой более 5 м должны быть оборудованы вертикальным стальным страховочным канатом диаметром не менее 6 мм с ловителем для закрепления карабина страховочной привязи или ограждены металлическими дугами с вертикальными связями, а также прикреплены к конструкциям или оборудованию. Подъем работников по навесным лестницам на высоту более 10 м допускается в том случае, если лестницы оборудованы площадками отдыха не реже чем через каждые 10 м по высоте;
- рабочие места для выполнения отделочных, изоляционных работ на высоте должны быть оборудованы средствами подмащивания и лестницами-стремянками для подъема на них;
- запрещается использование приставных лестниц при проведении кровельных работ на скатных крышах;
- монтаж трубопроводов и воздуховодов на эстакадах должен производиться с инвентарных подмостей, снабженных лестницами для подъема и спуска работников;
- в вертикальном шахтном стволе, заложенном на глубину до 20 м, должно быть устроено отделение для спуска людей в подземную выработку, оборудованное лестницей с перилами, отделенной от грузового отделения сплошной обшивкой.
Дополнительные элементы конструкции
Две рамы и ступени – это хоть и самые главные элементы конструкции стремянки, но далеко не единственные возможные. За счет дополнительных элементов можно повысить безопасность лестницы, сделать ее более практичной и даже расширить ее функционал. Среди таких необязательных, но весьма полезных дополнений стоит отметить:
- резиновые и пластиковые накладки для защиты острых элементов, чтобы при выполнении работ человек не зацепился одеждой или не поранился. Металлические лестницы обязательно должны иметь такие накладки на боковинах ступеней, остальные места – очень желательны для защиты;
- растяжки и предохранители позволяют лестнице держать необходимый угол, оставаясь устойчивой и безопасной. Подобную функцию берет на себя рабочая платформа, но если ее нет, то зафиксировать безопасный угол можно при помощи складным металлическим или плетенным стяжкам;
- подпятники – многофункциональный элемент. Во-первых, они предотвращают скольжение по порой достаточно скользким домашним напольным покрытиям (паркет, ламинат, керамогранит, плитка и т.д.), а, во-вторых, защищают это самое напольное покрытие от царапин;
- элементы для фиксации рабочего инструмента очень нужны, если лестница приобретается для частого или регулярного выполнения строительных и ремонтных работ. Например, на крючок можно повесить ведро с краской, на петлях – зафиксировать инструмент, а на подставках – расположить кисти и валики.
Элементы лестницы
Лестница на второй этаж требует основательного подхода к выбору конструкции, для этого желательно знать, из каких элементов она состоит. Рассмотрим на примере поворотной лестницы с забежными ступенями.

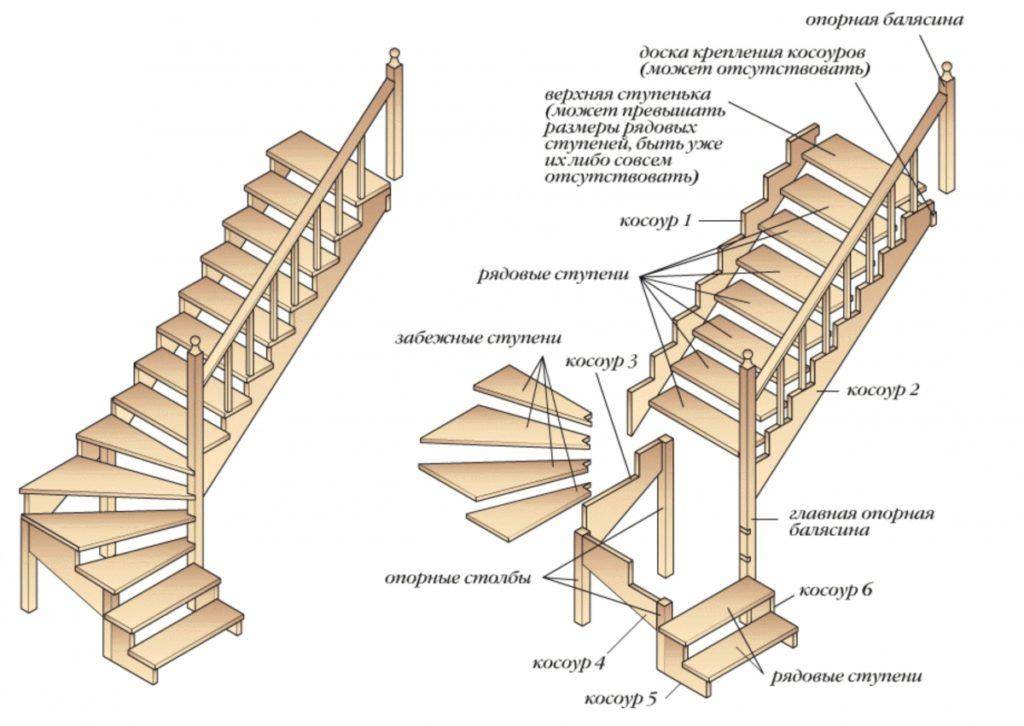

Опираясь на рисунок, выделим ключевые элементы лестницы:
- Несущая часть – в приведенном примере это косоур, далее мы рассмотрим все возможные варианты несущих конструкций. Обязательно нужно следить за углом наклона несущей части, иначе может получиться слишком крутая лестница.
- Опорные столбы – это элементы, на которых держится поворотная часть лестницы. Главным опорным столбом является балясина, вокруг которой осуществляется поворот всей конструкции.
- Перила и ограждения – данные элементы конструкции обеспечивают безопасность передвижения по лестницы. Важным требованием является монтаж балясин, они должны размещаться не ближе, чем в 15 см друг от друга, особенно если лестницей пользуются маленькие дети.
- Ступени – размер и форма ступеней определяется в зависимости от типа лестницы.
- Лестничная площадка – используется в аналогичных конструкциях без забежных ступеней.
Признаки идеальной стремянки
Основной критерий, определяющий качество стремянки — устойчивость. Независимо от комплекции, веса человека и того, на какой ступеньке он стоит, лестница должна оставаться неподвижной. Это достигается за счет правильного расчета пропорций конструкции.
Следующий момент — удобство и безопасность. Стоя на лестнице, вы должны без опаски выполнять любые действия. Для этого известные производители, такие как IDEA или «Новая высота», делают ступени с противоскользящим рифлением, устанавливают пластиковые или резиновые наконечники на ножках.
Большое значение имеет качество сборки. Недопустим люфт, скрип деталей. И ступени, и сами стойки должны быть «железно» зафиксированы. Царапины, сколы и вмятины на поверхности конструкции свидетельствуют о низком качестве.
Советы по выбору
Высотные конструкции должны соответствовать виду работ, которые предполагается выполнять.
Для повседневных задач
Для квартиры необходима стремянка-подставка. При помощи бытовой лесенки на 2-3 ступеньки можно дотянуться до верхних полок антресолей, снять шторы с окон, вымыть стены, окна, двери. Легкие и компактные изделия, с высотой от пола до 70 сантиметров, не занимают много места, удобны и безопасны при использовании.
Для магазина, склада, библиотеки
В торговых и складских организациях, библиотеках товары и книги хранятся на стеллажах под самый потолок. Для легкого перемещения по площади стремянка должна быть на колесах.
Для строительных и отделочных работ
Для работы на высоте во время ремонта потребуется универсальная лесенка. Рабочая высота – до 3 метров, на 4-5 ступенек, с ограничительным поручнем, приспособлениями для инструмента.
Электромонтерам
Для выполнения электромонтажных работ нужна раскладная стремянка, с выдвижной секцией из углепластика.
Поделиться ссылкой:
Как выбрать расположение лестницы
Место, где будет расположена лестница, нужно определять на начальном этапе планировки дома — еще перед проведением строительных работ. Бывает, что при планировке помещений совершают ошибку — уделяют много внимания тому, где будут расположены жилые комнаты и санузлы, какой будет кухня, где разместить гостиную, а лестницу оставляют напоследок. Из-за этого конструкция может быть расположена так, что ей неудобно пользоваться. Или приходится делать лестницу слишком крутой из-за того, что для нее осталось мало места. Чтобы этого избежать, лучше планировать лестницу сразу — на этапе определения расположения помещений дома, их размера и конфигурации. Место для лестницы определяют с учетом таких факторов:
- какие помещения расположены на каждом этаже дома;
- сколько всего лестниц будет в доме;
- сколько санузлов в доме и где они расположены;
- сколько этажей в доме;
- сколько человек будет жить в доме.
Также при выборе места для лестницы учитывают пожелания собственников дома относительно функциональности конструкции. В большинстве случаев лестницу, если она единственная в доме, располагают возле входной двери — в прихожей. Еще один популярный вариант размещения лестницы — в гостиной, например, у одной из стен.
Особенности расчета забежных ступеней
Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.
Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка 4.19 м.
Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша (4.19 м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.
Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.
Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.
Простой проект деревянной лестницы своими руками:
dizlandshafta
Полезно6Бесполезно1
Нормы ГОСТ 23120 78
Данный нормативный документ предусматривает обустройство площадок, ограждений и металлических лестниц. ГОСТ 23120 78 обязателен при установке изделий при температуре наружного воздуха до –65 Сo.
В строительстве, при монтаже данных элементов, используются следующие правила:
- элементы изделий должны обеспечивать стойкость к нагрузкам в пределах 200-400 c;
- угол лестничного марша к противоположной стене варьируется в пределах 45-60 градусов;
- ширина ступеней варьируется от 500 до 900 мм при уклоне 45 градусов;
- ширина ступеней, при уклоне 60 градусов, должна составлять от 500 до 700 мм;
- предельная высота марша варьируется от 4,2 м для уклона в 45 градусов и до 6,0 м при уклоне в 60 градусов;
- высота ограждения варьируется от 1000 до 1200 мм;
- элементы конструкции, изготавливаемые в цехе, обрабатываются таким образом, чтобы не причинить травм лицам, использующим это изделие;
- для предупреждения проскальзывания ступни человека по поверхности ступенек, их наклон не должен превышать одного градуса.
Углы наклона маршевой лестницы.
Назначение стремянки
Из всего, сказанного выше, напрашивается вывод, что есть более простые бытовые лестницы, а есть куда более тяжелые, устойчивые, высокие и функциональные стремянки для профессионального применения. Отличить одну от другой в магазине достаточно просто:
- бытовые лестницы имеют куда меньший вес, так как изготавливаются из облегченных материалов и выдерживают, как правило, не более 100-120 кг. Высота у таких изделий небольшая, они легко складываются, а найти места для хранения можно в любой квартире;
- профессиональные стремянки отличаются усиленной конструкцией, причем сталь используется как единственный материал исполнения или же как преимущественный в сочетании с алюминием. Это максимально надежные и устойчивые лестницы, которые выдерживают вес от 120 кг, потому мастер может взять с собой достаточно тяжелый рабочий инструмент или даже другого мастера. Обычно профессиональные стремянки оснащаются дополнительными элементами, часто встречаются трансформеры и телескопические модели. Чисто визуально профессиональную стремянку можно отличить по завальцованным в профиль стойкам, более значительному расстоянию между ступенями и бОльшему сечению стоек и ступеней. Такие конструкции подлежат обязательной сертификации на предмет их безопасности.
Материал для изготовления
Обычно это металл: алюминий или сталь. Такие изделия достаточно прочны, долговечны и практичны. Стоимость таких изделий вполне бюджетна, а качество высокое.
Стремянки из алюминия легче стальных, но зато стальные устойчивее. Первые обычно используют в домашнем хозяйстве, а вторые – на производстве.
Есть ещё стремянки деревянные, их применяют во время малярных работ, часто такие изделия встречаются в библиотеках. Некоторые даже умудряются делать их элементами интерьера. Однако древесина со временем склонна к деформации, да и весят такие изделия порядочно.
При работах с электричеством используют диэлектрические стремянки из фибергласа – стеклопластика.
Ступеньки
Чаще всего при длительной эксплуатации ломается первая ступенька.
Она самая длинная и по её центру приходятся наибольшие усилия. Поэтому крайне желательно выбирать лесенку, у которой первая ступень по бокам будет иметь специальные распорки.
Совершенно очевидно, что ступени стремянки не должны быть скользкими. А это значит обязательное наличие рифления на их поверхности.
То же самое относится и к верхней площадке.
Ошибка №4
Проблема в том, что мало кто задумывается о направлении полосок рифления.
Рифление должно быть продольное, а не поперечное! Поперечные полосы никак вас не спасут от скольжения подошвы.
При этом нога чаще всего уходит не столько назад, сколько вперед, а это все заканчивается сальто-мортале с переворотом.
Какой-бы качественной не была рифленость, никогда не забирайтесь на стремянку в неподходящей обуви
На ногах у вас всегда должны быть рабочие “шузы”.
Также проверяйте горизонтальность всех ступенек и самой площадки. Делается это при помощи строительного уровня.
Ошибка №5
В разложенном состоянии ступени не должны быть завалены от горизонта ни в какую из сторон.
При длительной работе на такой стремянке в конце рабочего дня у вас будут сильно болеть ноги. Также идеальная горизонтальность важна для хорошего удержания равновесия на высоте.
Для комфортной работы обращайте внимание на ширину ступеней. Ошибка №6
Они должны быть минимум 80мм.
Ошибка №6
Они должны быть минимум 80мм.
Это стандартная ширина всех стремянок. Все что уже, это скорее для копыт, а не для человеческих ног
Но есть и те, у которых ширина ступеней достигает 120-130мм.
Поработаете один раз на такой и больше никогда не захотите возвращаться к 8-ми сантиметровым “жердочкам”.
Поэтому, если стремянка нужна, чтобы на ней именно работать, а не разово куда-то забраться, нужно выбирать только широкие модели.
Ошибка №7
Самые дешевые имеют всего по одной заклепке спереди и сзади.
Через некоторое время их приходится кустарно дорабатывать.
Более дорогие снабжаются уже двумя заклепками с задней стороны.
Ну а самым надежным и долговечным считается вариант с завальцовкой.
Особенности конструкции
Для того чтобы понять, чем же так хороши трехсекционные лестницы, необходимо разобраться, как они устроены и каковы варианты их использования. Рассматривать все особенности будем, изучая модели сходней, произведенные компанией Эйфель.
Используемый материал один – алюминий, употребляется не в чистом виде, а в форме сплава. Дополнительные компоненты обеспечивают изделию прочность, надежность и качество, но в тоже время не делают конструкцию тяжелой и неудобной в использовании. А вот конструкций, которые выполняют различные функции и имеют разные возможности, производится достаточно много.
3-х секционная лестница Эйфель названа так именно из-за особенностей своей конструкции.
Все виды лестничных конструкций Эйфель имеют свои существенные отличия. Какие-то из них подходят только для профессиональной сферы применения, а какие-то отлично используются и в бытовых условиях, как, к примеру, стремянки. Но трехсекционные лестницыЭйфель – это профессиональная серия. Они также могут иметь разную конструкцию, длину, а также их отличает разная рабочая высота. Такая алюминиевая конструкция предназначена для проведения разного рода строительных и монтажных работ на значительной высоте, которая вряд ли появиться в обычных бытовых условиях частного хозяйства.
Именно поэтому во время выбора инструмента главным его параметром является длина, которая зависит от количества ступеней, и рабочая высота. Эти критерии нужно подбирать ответственно, иначе вы приобретете для себя абсолютно ненужную конструкцию, которая будет обладать множеством функций, но лично для вас окажется абсолютно бесполезной.
Размеры и вес
Конструкцию составляют секции из труб, готовых к использованию и соединенных между собой. Сооружения из рам не очень тяжёлые, потому что состоят из небольшого количества металла.
Разнятся тем, что имеют неодинаковую высоту установки. Первые два: ЛРСП-30 и ЛРСП-40 – имеют одинаковые размеры. Диаметр рамной конструкции ЛРСП-60 составляет 42 мм. У всех остальных одинаковый: секции имеют высоту 2 м, длина составляет 2-3 м, ширина прохода-1 м.
Чтобы рассчитать вес конструкции, нужно знать:
- какова разновидность леса;
- общую площадь стены;
- количество ярусов, предоставленных для работ;
- из какого материала состоят сами леса.
Классифицируются рамные леса, исходя из комплектации, имеющейся у каждой модели.
- Тип рамы: проходные (основные), с лестницей (в виде вставок с определённым интервалом).
- Тип связи: горизонтальные и диагональные. Чаще используются диагональные рамы, придающие изделию прочность и безопасность.
- Доски настила. В основном применяются доски из сосны или ели, с ровной структурой и с влагонепроницаемой пропиткой.
Особенности расчета забежных ступеней
Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.
Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка 4.19 м.
Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша (4.19 м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.
Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.
Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.
Простой проект деревянной лестницы своими руками:
dizlandshafta
Полезно6Бесполезно1
Лестницы в стиле минимализм
Ключевой чертой конструкций в этом направлении является строгая функциональность и простота внешнего вида. Для минимализма противопоказаны различные украшательства, резные балясины и прочие, не влияющие на эргономику и удобство лестницы детали. Зато с особенной тщательностью просчитываются параметры, от которых зависит функциональность и безопасность.
Главная задача при создании подобных проектов заключается в том, чтобы лестница не перетягивала на себя внимание в помещении, обустроенном в минималистическом стиле. Чтобы добиться такого результата, используются ровные перпендикулярные и параллельные линии, минимум детализации и вспомогательных элементов
Один из лучших вариантов в стиле минимализм – это консольная лестница. Другие варианты тоже можно подстроить под вышеуказанные требования.
Для основных лестниц можно использовать разнообразную отделку, важно чтобы она была антискользящей
Второстепенными. Компактные конструкции не используются для перемещения крупногабаритных предметов. Они занимают мало места и могут быть установлены не только в коридоре, но и комнатах любого назначения.
Вспомогательные лестницы по большей части несут декоративную нагрузку
При детальном рассмотрении, виды лестниц на второй этаж дома можно сгруппировать по типу конструкций:
1. Маршевые лестницы
Ширина марша не должна быть менее 90 см, для прохода двух человек одновременно – не меньше 110-120см
Двухмаршевые (прямые, с поворотами на 180°, площадками, Г-, П-образные).
Оптимальный угол подъема каждого марша 30-45°
Трехмаршевые (S-, П-, Т-, Е-образные, с поворотами и площадками).
Для комфортного пользования лестницей, в сумме ширина 2-х проступей и 1-го подступенка должна равняться среднему шагу (59-64 см)
Если вы считаете, что прямая одномаршевая лестница занимает слишком много пространства, вместо нее можно выбрать поворотную. Этот вариант сэкономит часть свободного места, при этом станет отличным архитектурным дополнением.
Свободное пространство, образуемое под проемами, можно использовать для предметов мебели
2. Поворотные лестницы
Чтобы перила были безопасными, их высота должна 90-110 см
Если размеры комнаты не способствуют созданию одного лестничного пролета, его можно разбить на несколько маршей. Между блоками ступеней будет находиться площадка, по ширине равная маршам. Длина площадки должна отвечать среднестатистическому шагу.
Для отделки лестниц из бетона можно использовать материалы с контрастными фактурами и оттенками
3. Забежные лестницы
Угол поворота лестницы забежного типа может быть различным, но стоит учитывать, что тем он меньше, тем круче подъем
Забежная лестница разрабатывается с учетом:
- Шага подъема.
- Общей высоты сооружения.
- Ширины марша и проступи.
- Общей длины изделия.
- Площади для постройки.
- Максимальных нагрузок.
Забежные лестницы можно украшать подсветкой, вмонтированной в стену, на уровне ступеней
Чтобы использование забежных ступеней было предельно комфортным и безопасным, они должны иметь такую глубину:
- Внутреннюю – 10 см.
- Внешнюю – 40 см.
Если эти параметры будут меньше, то подниматься и спускаться по конструкции будет очень неудобно.
Забежные лестницы с резными парапетами и деревянными панелями на ступеньках украсят любой интерьер
4. Винтовые лестницы
Винтовая лестница визуально делает потолок выше
Главное достоинство такой конфигурации стало и ее основным недостатком. Небольшая ширина внутреннего проема сохраняет максимум свободного пространства в комнате. При этом перенести по ней крупногабаритную мебель не получится. Учитывайте, создать своими руками правильную конфигурацию спиральной лестницы практически не возможно. Для этого необходимы специальные навыки.
Чем меньше радиус винтовой лестницы, тем сложнее подниматься по ступеням
- Оптимальный угол наклона – 23-37˚, предельное значение 45˚, если больше, об удобстве говорить не приходится.
- Оптимальный просвет – 1,9-2 м для домочадцев среднего роста, при необходимости можно и пригнуться, но опять же, только когда ситуация безвыходная.
