Строим гараж из металлопрофиля своими руками

Необходимые материалы для строительства гаража из профнастила

Прежде чем начать строить гараж из профнастила своими руками, необходимо сделать чертеж и приобрести следующий материал:

• Бетон или гравий с цементом для заливки фундамента
• Песок
• Арматура для фундамента
• Доски для опалубки
• Металлические уголки, из которых будет возводиться каркас гаража и делаться ворота
• Саморезы по металлу
• Необходимое количество профнастила

Для строительства гаража лучше подойдет марка С или ПС (С — означает стеновой). Рядом с маркой еще ставится цифра, например, С — 20. Это означает, что профнастил предназначен для возведения стеновых конструкций, высота волны которого 20 мм. Чем больше высота волны, тем значительнее жесткость листа, а следовательно, и всей конструкции. От этого зависит цена материала.

Самый дешевый профнастил марки С — 8. При его использовании потребуется более частое крепление листов к каркасу, а это понизит герметичность всей конструкции. Тонкий профнастил будет колыхаться под воздействием ветра и издавать шум. Поэтому в регионах, где часто бывают сильные ветра, лучше покупать профнастил с более высокой волной. Толщина листа бывает 0,4 — 1 мм. Для постройки гаража из профнастила хватит 0,5 мм.

Инструмент, необходимый для строительства гаража из профнастила

• Сварочный аппарат, предназначенный для сварки каркаса.
• Болгарка с кругом по металлу для нарезания металлоконструкций.
• Шуруповерт.
• Ножницы по металлу и электролобзик для нарезания профнастила.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
3. После этого устанавливается верхняя обвязка.
4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Изготовление каркаса

Возводить гараж из профнастила начинают со сборки каркаса. Металлоконструкция является основным скелетом, к которому крепится обшивка. Работы выполняют в следующей очередности:

Руководствуясь размерами созданного проекта конструкции, из трубы нарезают заготовки для стоек. Их приваривают к закладным фундамента. То есть, к выступающим кускам труб, которые были забетонированы до заливки раствором плиты. Чтобы обеспечить надежную жесткость каркаса стойки между собой сваривают горизонтальными перемычками

Важно сделать прочную верхнюю обвязку по периметру каркаса. На этих горизонтальных перемычках будут закреплены элементы крыши

Стропильную систему односкатной крыши изготавливают на месте

Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши. Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле. Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.

Монтаж каркаса

Когда каркас будет готов, на гараж из профнастила устанавливаю ворота. Сначала сваривают прямоугольную рамку из профиля. Для изготовления створок ворот лучше использовать уголок. Его боковые полки образуют нишу в рамке. Сюда удобно будет укладывать утеплитель. Готовые две створки петлями крепят к общей рамке, после чего всю конструкцию фиксируют к каркасу гаража.

Изготовление рамки и створок ворот

По окончании строительства каркаса можно приступать к обшивке профлистом.

На видео показана сборка гаража:

Подготовительные работы

Разметка для гаража, чертеж.

Для начала нужно сделать разметку местности.

Чтобы её сделать нужно забить колышки или арматуру, между которой натягивается веревка.

Посередине разметки по периметру копаются ямы в углах, их размер должен быть 0,5 метра/0,5 метра, в глубину также 0,5 метра.

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки».

Фундамент

Фундамент для гаража делается совсем не так, как для дома. В подготовленные ямы нужно вставить трубы и забетонировать в почве. После чего от трубы до трубы копается траншея с глубиной в 30 сантиметров. При необходимости можно установить опалубку, после чего все заливают бетонном.

Чтобы не появились трещины, рекомендуется фундамент и пол армировать. Стоит обязательно сделать фундамент выше, чем будет пол в гараже.

Если вы решили сделать смотровую яму, необходимо, чтобы уровень грунтовых вод был невысоким. Яму стоит выкапывать сразу, можно воспользоваться экскаватором, это упростит и ускорит процесс работы. В яме стенки выравниваются и края бетонируются, также их можно выложить кирпичами. Чтобы было удобнее, рекомендуется сделать ступени или лестницу, чтобы можно было в яму спускаться без затруднения. Только после этого бетонируется пол.

Чтобы сделать освещение в яме, нужно проложить проводку до того, как бетонировать пол!

Далее стоит приварить к столбам поперечные и продольные крепежи, которые делаются из труб либо уголка. Для этого необходима сварка, также можно воспользоваться услугами сварщика. Конструкцию можно сделать комбинированной, это может быть метал и дерево, тогда крепление делается с помощью болтов и саморезов. Каркас делается очень просто — это вертикальные, а также поперечные стойки.

Специалисты рекомендуют использовать листы материала категории С, это специальный стеновой материал.

Когда каркас для гаража готов, можно заняться опалубкой. Для этого на 5 сантиметров засыпается песок, потом щебень, все сверху заливается цементом, это и будет пол для гаража. Пол выкладывают тротуарной плиткой, или просто засыпают щебнем при желании можно оставить и пол из земли.

Каркас для стен должен иметь шаг около 45 сантиметров, но не больше. Чтобы ворота надежно могли держаться на каркасе, стоит приварить перекладины поперек, после чего они соединяются с угловыми трубами каркаса. Если сам каркас сделан качественно и симметрично, то пришить листы будет достаточно просто.

Гаражи из профнастила схема. Как построить гараж из профнастила своими руками

Для того чтобы построить на своем дворе гараж из профнастила своими руками потребуется минимальный опыт проведения подобных работ. При отсутствии такового не стоит отчаиваться. Постройка не такая уж сложная, поэтому надо не спеша разработать чертеж каркаса и следуя инструкции выполнить все работы.

Разработка проекта

Неопытному человеку сложно сразу приступить к строительству гаража не разобравшись подробно со всеми деталями. Облегчить процесс поможет собственноручно составленный проект. В него надо включить все размеры конструкции начиная от пола и заканчивая крышей, а по этим данным можно будет подсчитать расход материала.

Для разработки проекта потребуется сделать чертеж постройки на листе бумаги. Вначале определяется масштаб. Можно, например, за 1 м реального размера взять 10 см нарисованного, ну или меньше по желанию.

Проект должен отображать следующие данные:

• Традиционно первый чертеж содержит общую схему постройки с видом спереди, сбоку и сверху. Процесс можно упростить, нарисовав трехмерное изображение гаража. По рисунку можно представить общий вид строения и его эстетичность относительно ландшафта двора.
• Второй чертеж отображает размеры каркаса. Все расчеты основываются на габаритах автомобиля. Здесь еще надо учесть, для каких целей необходимо построить гараж. Если только для стоянки авто, то достаточно таких размеров, чтобы можно было свободно открыть дверцы и выйти из машины. Под мастерскую надо увеличить пространство для установки верстака и предусмотреть конструкцию пола со смотровой ямой. Беря в расчеты габариты обычной легковой машины, ширину постройки делают 3 м, а длину – 5 м. Высоту определяют по свободному откидыванию капота на крышу авто, и, конечно, по росту хозяина.Изображая каркас, необходимо указать все вертикальные стойки. В первую очередь отображают угловые опоры, а затем промежуточные с расчетом расстояния между ними 700–800 мм. Для жесткости каркаса на схеме надо нарисовать расположение распоров по углам.
• Третий чертеж – это кровля. Для гаража можно построить односкатную или двускатую крышу. Схему первого вида можно отобразить на общем чертеже всей постройки из-за ее простоты. Чертеж двускатной конструкции лучше нарисовать отдельно. Здесь надо учесть минимальный ее уклон 30ои 3 поперечные балки длиной равной ширине постройки. Они нужны для установки вертикальных стоек, образующих конек крыши.

Подготовка

Постройку гаража в частном доме или на даче надо начать с определения места его расположения. Оно должно быть удобным для въезда, находиться недалеко от дома, не ближе, чем на 1 м, от соседнего участка, за 6 м от других построек, за 5 м от красной линии (земных и подземных инженерных сетей) и за 3 м от искусственного водоема (если есть). Строительство начинается с подготовки участка под фундамент, он должен быть как можно ровнее.

От этого будет зависеть вид фундамента.

Сначала надо измерить участок, затем следует решить, для какого количество машин вы планируете использовать гараж, и что вы желаете разместить в нем кроме автомобилей. Не забудьте предусмотреть место для стеллажей, где можно хранить инструменты, запчасти и сменный комплект резины с дисками. Оптимальная высота гаража – 2,5 метра, ширина равна размеру машины с прибавлением одного метра, также рассчитывается и длина гаража.

Если позволяет место, добавьте ещё по метру, ведь со временем вы можете поменять машину, приобрести габаритные инструменты и приспособления. Для двух автомобилей длину гаража надо рассчитывать по самому большому авто, а между ними запланируйте расстояние хотя бы 80 сантиметров. Если ширина участка не позволяет ставить машины рядом, придется делать гараж длиннее с расчетом на 2 автомобиля, хотя это не совсем удобно.

Проведение работ

Завершив подготовительные работы, можно приступать к непосредственному монтажу постройки из металлопрофиля. Чтобы возвести прочную конструкцию, которая прослужит долгие годы, необходимо при возведении соблюдать последовательность действий и придерживаться перечня стандартных строительных правил.

Фундамента и пола

Выполненный из металлопрофиля гараж является относительно легкой конструкцией, которая не требует мощного основания. В большинстве случаев достаточно устроить столбчатый фундамент, мелкозаглубленную ленту или плиту. Поскольку пол потребуется забетонировать, оптимальным вариантом будет утепленная шведская плита с габаритами на 20-40 см больше с каждой стороны.

Перед закладыванием фундамента нужно продумать способ отведения грунтовых вод, чтобы предотвратить затопление. Возводить плиты можно только на ровных поверхностях, поэтому нужно сначала выравнивать территорию и разметить габариты основания. В процесс монтажа фундамента и пола также необходимо:

• выкопать грунт на глубину 30-40 см согласно обозначенной разметке;
• утрамбовать почву на основании и стенках котлована;
• сформировать песчаный слой толщиной около 15 см;
• уложить геотекстиль и слой гравия;
• обустроить инженерные коммуникации;
• установить плиты пенополистирола и рубероид;
• выстроить опалубку по периметру плиты;
• залить бетон.

По желанию можно проложить поверх бетонного фундамента слой теплоизоляции. Перекрыть утеплитель можно кафелем или другим схожим материалом.

Возведение каркаса

Собирать каркас можно непосредственно на обустроенном фундаменте либо отдельно от него. Для возведения каркаса необходимо выполнить следующие действия:

• смонтировать стартовый профиль, при помощи которого будет сформировано нижнее основание периметра здания;
• воспользовавшись сварочным аппаратом, зафиксировать угловые стойки;
• сформировать верхнюю обвязку из углового швеллера;
• установить промежуточные стойки, которые изготавливаются из профильной трубы;
• закрепить трубы для устройства кровли и сформировать ее наклон.

Монтаж металлопрофиля

Основным этапом строительства гаража является установка профнастила. Материал должен закрепляться вертикально при помощи саморезов с прорезиненной прокладкой. Фиксаторы надежно закрывают сквозные отверстия, предотвращают проникновение жидкости внутрь помещения и не повреждают поверхность профлистов. Процесс монтажа металлопрофиля выполняется в несколько этапов:

1. Установка первого листа. Он закрепляется саморезами на угловую стойку, и от правильности его монтажа зависит надежность конструкции. Сначала фиксируется верхний угол, далее вся сторона, а затем можно крепить металлопрофиль по всему периметру. Средний промежуток между саморезами должен составлять порядка 30 см.
2. Монтаж оставшихся листов. Фиксация материала выполняется внахлест на одну волну. К каркасу прикрепляются 2 листа, после чего профнастил пришивается по профилю. Заключительная волна связывается со следующей частью обшивки.
3. Покрытие стыков герметиком. Обеспечение герметичности конструкции необходимо для защиты от проникновения влаги и скопления конденсата.

Чтобы ровно установить листы металлопрофиля, рекомендуется использовать отвес, нивелир либо строительный уровень. Положение профнастила следует выверять по горизонтали и по вертикали.

Монтаж кровли

Выполненная из металлопрофиля гаражная крыша может быть одно- либо двускатной. Тип кровельного покрытия и уклон необходимо определить на стадии подготовки проектной документации. Если гараж пристраивается к другому зданию, достаточно обустроить только 1 скат с уклоном более 8 градусов. Монтаж кровли выполняется следующим образом:

1. Сборка каркаса и обрешетки. При монтаже закрепляются стропильные пары, укрепленные откосами из металла. Количество стропил соотносится с числом вертикально расположенных опор.
2. Укладка листов. Монтаж кровельного покрытия выполняется внахлест на одну волну либо на расстоянии 20 см. Стыки и зазоры обрабатываются битумными герметиками. Около 35 см покрытия остается за краем крыши.

Как рассчитать затраты

Составление сметы

Смета представляет собой перечень материалов, приспособлений, механизмов, услуг и прочих сопутствующих расходов с указанием их количества и цены. Расчет проводится на основе составленных схем, где точно указаны размеры, объемы и технология строительства.

Как правило, стандартная схема включает такие разделы:

• перечень и объемы работ;
• количество и стоимость материалов;
• транспортные расходы;
• накладные расходы;
• суммарную стоимость работ и материалов.

Рекомендуется приобретать имущество с запасом до 15%. Это нужно для покрытия потерь на ошибки, порчу при хранении и транспортировке.

Сборка каркаса гаража

Создавая гараж своими руками из металлопрофиля, вы можете выбрать два варианта сборки каркаса в зависимости от ваших возможностей и желания:

• Первый вариант предусматривает штучную сборку на месте. В этом случае при создании фундамента необходимо заранее установить несущие вертикальные профили по периметру гаража и залить их вместе со стяжкой. После застывания стяжки на несущие профили устанавливают ребра жесткости, монтируют крышу и затем каркас обшивают;
• Второй вариант подразумевает модульную сборку. В этом случае каркас стен и крыши гаража собираются отдельно на ровной поверхности. Затем готовые модули собирают в единую конструкцию и обшивают металлопрофилем.

Второй вариант сборки более популярен, так как позволяет существенно сократить сроки строительства. Для соединения элементов конструкции можно применять саморезы по металлу или электросварку.

Сборка каждой стены производится на ровной поверхности, согласно заранее рассчитанным размерам. Чертеж проекта гаража из металлопрофиля должен иметь указания четких размеров каждой стены, количество продольных и поперечных ребер жесткости, а так же тип перекрытия.

Каркас стены собирается из профилей 10х10 см, а дополнительные рёбра жесткости из профилей 5х5. Для усиления каркаса рекомендуется установить из профиля 10х10 см дополнительные вертикальные стойки на расстоянии 2-2,5 метра друг от друга.

После этого устанавливаются дополнительные поперечные ребра жесткости из профиля 5х5 см, как показано на рисунке ниже.

Сборка модульного металлического каркаса

После того, как все модули готовы, их собирают в единую конструкцию и соединяют между собой. Для сборки готовых модулей вам потребуется несколько помощников, поскольку нужно не только удерживать элементы при их соединении, но и правильно выставить готовую конструкцию на бетонном основании.

Вариант соединения профильных труб болтами

Уголки для соединения профильных труб шурупами

После того, как стены гаража собраны и установлены на нужное место, их необходимо надёжно закрепить на бетонном основании. Для этого применяются металлические уголки и дюбеля, которые фиксируют каркас.

На следующем этапе производится сборка элементов крыши. Для повышения прочности крыши и всей конструкции модули лучше изготавливать в виде фермы. Варианты такой фермы представлены на рисунке ниже.

Виды металлических ферм для перекрытия гаража

В зависимости от длины гаража рекомендуется установить не менее трёх ферм. Две из них на торцевых стенах и одну строго посередине конструкции.

Фермы соединяются продольными металлическими профилями с шагом не более 50 см между собой. Перед укладкой профнастила рекомендуется обтянуть крышу гидроизоляционной плёнкой.

Подходящие материалы: дерево, металл, листы, панели

Фундамент для гаража из профильной трубы

Продолжим статью рассказом о том, как построить самостоятельно гараж из профильной трубы

Для устранения риска проседания конструкции при эксплуатации важно обеспечить ее надежным фундаментом

Основание поднимают над уровнем земли минимум на 20 см, чтобы оградить конструкцию из НКТ труб от риска затопления во время таяния снега, длительных дождей.

Рассмотрим традиционные технологии изготовления фундамента для гаражной постройки.

Технология	Особенности выполнения	Недостатки
Использование железобетонной плиты	Железобетонная плита привозится и монтируется на выбранное заранее место	Высокая стоимость, необходимость в выполнении подготовительных работ
Цельнолитая армированная стяжка	Раствор бетона выливают поверх заранее подготовленной подушки из песка, щебня	Практически лишен недостатков. Но организовать его можно только при условии высокой плотности грунта
Стяжка из бетона с покрытием из тротуарной плитки	Поверх бетонной стяжки потребуется выполнить слой тротуарной плитки	Популярный способ создания основания под автодом, но обойдется дороже бетонной стяжки
Основание со сваями	Нужно выполнить бетонирование, кирпичную кладку, монтаж свай в местах с самой большой нагрузкой. Далее используется металлическая пластина, которую приваривают к верхушке созданной платформы	Чрезмерная сложность, необходимость выполнения сварных работ

Преимущества материала

Гараж из металлопрофиля своими руками обладает массой преимуществ, о которых обязательно необходимо узнать перед покупкой. Среди недостатков можно отметить относительно непрочную основу, подверженную механическому воздействию. Гараж из металлопрофиля желательно размещать на своем участке или обеспечить надежную охрану от постороннего проникновения. Вторым немаловажным недостатком будет высокая теплопроводность металла, поэтому обогреть помещение будет непросто. Если речь идет об отдельно стоящем здании, в жаркое время года здесь также будет не очень комфортно, ведь помещение быстро нагреется. В общем, если вы все же определились с таким вариантом, лучше заранее подготовиться и к возможным трудностям в эксплуатации.

Положительные моменты использования металлических листов:

• Легкий вес, поэтому сооружение не требует громоздкого фундамента.
• Доступная стоимость, такая постройка обойдется в разы дешевле стандартного кирпичного гаража.
• Идеально подойдет для временного или мобильного варианта гаража.
• Отличные прочностные характеристики.
• Простой монтаж, доступный своими руками.
• Высокий декоративный эффект.
• Возможность сделать все сооружение из металлопрофиля, включая ворота.

Улучшить эксплуатационные характеристики поможет специальное покрытие, поэтому металл не подвержен коррозии и разрушению. Строение органично вписывается в ландшафт участка, а при необходимости очень просто выполнить демонтаж, например, при переезде

Расширить площадь гаража из металлопрофиля также не представит трудностей, что важно при покупке нового авто или второго транспорта. В общем, преимуществ у такого варианта масса, теперь главное разобраться с главными принципами монтажа

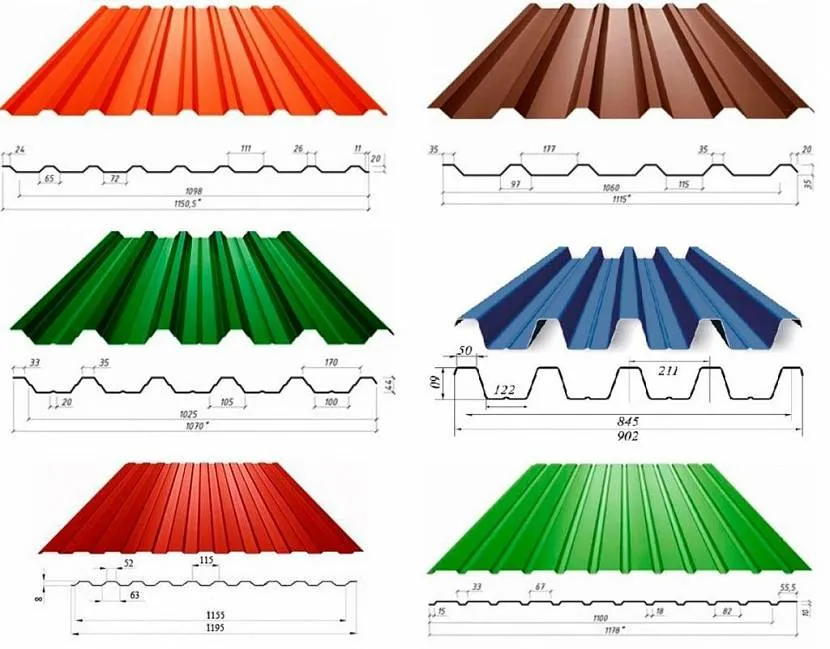

Что такое металлопрофиль

Начнем именно с этого, то есть с разбора, что собой представляет этот строительный материал. Это не что иное, как профнастил, изготовленный из оцинкованного стального листа, покрашенного или непокрашенного, или обработанного сверху полимерным слоем. Изготавливают профилированные листы из рулонной стали, поэтому в цеху его могут для Вас нарезать под любую длину, что упрощает монтажный процесс и делает облицовку гаража без стыков и швов.

Сегодня на рынке профнастил представлен серьезным разнообразием. Но делится он на три основные группы:

• стеновой с маркировкой «С»;
• несущий – «Н»;
• универсальный – «НС».

Когда разговор заходит о гараже из профиля, то предпочтение отдают или марке «С», или «НС»

При этом очень важно обратить внимание на высоту волны. Для гаражной постройки выбирают листы с данным параметром не меньше 20 мм. Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм.

Итак, с металлопрофилем ознакомились, переходим непосредственно к правилам сооружения гаража.

Как рассчитать затраты?

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Читайте так же: Труба 114х8 сталь 20

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

• конструкция должна быть минимум в 1,5 раза шире автомобиля;
• гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

• профилированная труба;
• профнастил;
• сварочный аппарат (при необходимости);
• крепёжные элементы для соединения элементов конструкции;
• гаечный ключ;
• дрель или шуруповёрт для работы по металлу;
• болгарка (УШМ) для резки металла (при необходимости);
• маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

• штыковая лопата;
• лом;
• уровень;
• отвес;
• кирпич, шлакоблок, газоблок, бетон или сваи;
• песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Проектирование

Перед тем как начать строительные работы по возведению конструкции, следует сначала сделать чертеж гаража из профильной трубы. Он поможет подсчитать необходимое количество материала и правильно выполнить работы на каждом этапе строительства. Сделать схему каркаса нужно соответственно вашим запросам и доступной площади для возведения конструкции. Стандартными считаются 3 на 6 метров, для удобства мы предлагаем пример проекта и чертежи помещения именно этих размеров:

Если вы решили соорудить конструкцию других размеров, то не забудьте принять во внимание следующие факторы, которые влияют на размер возводимого гаража:

• Ширина должны быть как минимум на 1.5 метра шире автомобиля, чтобы дверь как минимум на половину могла открываться, но лучше делать просторный и большой по ширине гараж.
• Для безопасного заезда в помещения и возможности хранения инструмента, размеры длины гаража должны быть на 2.5 метра больше длины автомобиля.
• Перед тем как определить высоту гаража, измерьте высоту автомобиля с открытым капотом и багажником – чтобы не попасть впросак, высота должна быть как минимум на 0.5 больше чем это значение.

Во время проектирования конструкции следует учитывать и другие факторы, например, размер профильных труб доступных в продаже. Так же учтите способ сборки конструкции – сварной или модульный. Хотя первый вариант и выглядит крепче и монолитней, модульный гараж можно демонтировать при необходимости. Именно этот тип соединения и рассмотрим в данной статье – для реализации модульной конструкции нужна только дрель и болгарка, сварочный аппарат не понадобится.

Изготовление каркаса

Каркас из профильной трубы

Установку каркаса можно проводить поочередным креплением профилей или путем соединения заранее сваренных рам. Во втором случае возможны ошибки и неточности, поэтому специалисты рекомендуют сборку делать поэтапно.

Последовательность действий следующая:

1. Закрепить на направляющих звенья нижней обвязки. После точной подгонки сварить их по углам.
2. Выставить вертикальные опоры. Сначала их нужно выровнять и прихватить точечной сваркой. После проверки верности действий сделать окончательный шов. Стойки лучше устанавливать с интервалом 115 см, чтобы на них приходились стыки профилированных листов.
3. Сделать верхнюю обвязку. Если одного профиля не хватает, то стыковку делать на одной из опор.
4. Закрепить поперечины. Оптимальным расстоянием между ними является 50 см. Так будет обеспечена достаточная жесткость облицовки.
5. Заделать торцы. Лучше их заварить, так как пластиковые заглушки служат недолго.
6. Изготовить створки для ворот, если выбрана распашная система.

В заключение металл надо очистить от ржавчины и окалины, после чего обработать грунтовкой и покрасить.

Фундамент и полы

Гараж из металлопрофиля – легкая постройка, поэтому для него достаточно малозаглубленного ленточного фундамента шириной 20-30 см и высотой около 40 см.

Технология выполнения фундамента:

1. Размечают участок, на котором будет установлен гараж. Полностью срезают грунт на глубину около полуметра. Выравнивают площадку, засыпают ее песком  и утрамбовывают его, проливая водой. На месте расположения смотровой ямы выкапывают котлован, ширина его должна быть больше ширины смотровой ямы на метр с каждой стороны. Дно котлована также выравнивают, засыпают песком и трамбуют.
2. На участке с близким расположением грунтовых вод необходимо также выполнить дренаж вокруг смотровой ямы, а дренажные трубы вывести в естественный водоем, водосточную канаву или колодец ливневой канализации.

3. Выполняют разметку ленточного фундамента по периметру гаража, а также разметку стенок смотровой ямы, используя колышки и шнур.  Выкладывают ленточный фундамент из готовых бетонных блоков, скрепляя их на цементно-песчаный раствор. Стенки смотровой ямы также выполняют из бетонных блоков или кирпича. После застывания цементного раствора выполняют гидроизоляцию стенок смотровой ямы с внешней стороны с помощью битумной мастики или рулонных материалов, а после – обратную засыпку песком.

4. Полы гаража и смотровой ямы делают из бетона. Для этого выравнивают грунт под будущим полом, засыпают его песком до уровня на 10 см ниже стенок смотровой ямы. Пол смотровой ямы также засыпают песком. По всему периметру пола крепят к стене демпферную ленту, она необходима, чтобы избежать деформации пола при температурных изменениях его размеров. Песок тщательно трамбуют, укладывают на него слой гидроизоляции так, чтобы он заходил на стенки фундамента на высоту не менее 15 см. В качестве гидроизоляции можно использовать рубероид, прочную полиэтиленовую пленку или любую другую рулонную гидроизоляцию.

5. На гидроизоляцию укладывают арматурную сетку с шагом 10-15 см, а затем заливают бетонную стяжку и выравнивают бетон правилом. В бетон можно добавить модификаторы, увеличивающее его пластичность и гидростойкость, например, смесь для проникающей гидроизоляции, жидкое стекло или полимерный наполнитель. Время высыхания стяжки – около 3 недель, в это время не рекомендуется нагружать ее.
