Сшитый полиэтилен: трубы для теплого пола, шитый пропилен или металлопластик, видео и монтаж своими руками

Монтаж

Существует три способа соединения PEX элементов:

Компрессионными фитингами – подходит для водоснабжения (холодного и горячего). При необходимости водопровод разбирается в любой момент.
Пресс-фитингами – получается неразъемное соединение. В основе метода лежит способность сшитого полиэтилена к воссозданию формы.
Электросварными фитингами – самое прочное и надёжное соединение. Метод требует навыков при работе со сварочным оборудованием.

Внимание! При выборе способа монтажа учитывайте давление, которое будет в системе. Обжимные фитинги выдерживают до 2,5 Атм, пресс-фитинги – до 6 Атм, электросварные – дают монолитное соединение

Инструменты

В зависимости от выбранного способа монтажа вам понадобятся:

комплект фитингов;
специальные ножницы (ручной труборез);
расширители нужных диаметров;
набор гаечных ключей, плоскогубцы;
пресс гидравлический или ручной – для пресс-фитингов;
сварочный прибор – для электросварных муфт.

Электросварные муфты – вид фитинга в форме рукава со встроенными нагревательными клеммами.

Справка! Фитинги — соединительные элементы трубопровода, служащие для сборки и стыковки, выполнения разветвлений, поворотов труб. Основной материал: латунь, но выпускаются полиэтиленовые, поливинилхлоридные, полипропиленовые, комбинированные детали.

Подготовительные работы

Перед началом монтажа обеспечьте чистоту рабочего места — в места соединений не должна проникнуть пыль и грязь.

Руководствуясь схемой разводки подключения радиатора, приготовьте необходимое количество фитингов и труб. Сшитый полиэтилен отличается пластичностью, поэтому закрепите трубы к стене на скобы-держатели.

Проверьте выходы коллектора — они должны быть в исправном состоянии. Чтобы избежать образования конденсата на «холодной» системе и теплопотерь труб с горячей водой, подготовьте дополнительную теплоизоляцию.

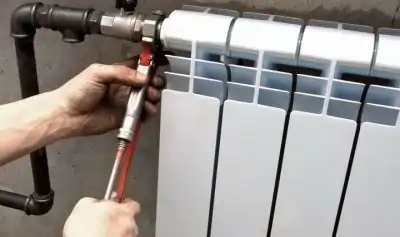

Правила работы и подключение к радиатору

Качественный срез – залог герметичности стыка. Отрезайте трубу строго под 90° – перпендикулярно горизонтальной оси.
Следите, чтобы поверхность среза была абсолютно ровной – без надрезов, шероховатостей, волн.
Для соединений выбирайте только специализированные фитинги – для сшитого полиэтилена.
Если нужен изгиб трубы, предварительно прогрейте сгибаемый участок строительным феном.
При использовании электросварного метода следите за температурой аппарата. Сшитый полиэтилен может перегреться и сгореть.
Для качественного монтажа следуйте руководству производителя труб и фитингов.

Компрессионный способ

Разрежьте трубу, на срез наденьте обжимную гайку. Резьба должна быть обращена в сторону соединителя.
Наденьте разрезное кольцо, зафиксируйте в 1 миллиметре от среза трубы.
Вставьте в трубу фитинг. Конец с кольцом и обжимной гайкой натяните на штуцер до упора.
Пододвиньте гайку и плотно затяните при помощи гаечных ключей.

Обжимную гайку затягивают до упора, но её нельзя перетягивать — может повредиться резьба на фитинге.

С помощью пресс-фитингов

На конец трубы наденьте пресс-гильзу, выполненную в виде кольца.
Вставьте в трубу расширитель необходимого диаметра, натяните ручки до упора, придержите 2–5 секунд. Увеличивайте диаметр, пока конец не натянется на штуцер фитинга.
В подготовленную трубу вставьте фитинг – штуцер вводится до упора.
Сверху натяните пресс-гильзу. За счёт свойства молекулярной памяти формы сшитого полиэтилена, спустя несколько минут растянутый отрезок вернёт себе первоначальный диаметр и плотно обхватит фитинг.

Электросварный метод

На конец трубы наденьте электросварную муфту.
Подключите электросварочный прибор к клеммам фитинга.
Во время сварки с аппарата на внутреннюю часть муфты подаётся напряжение. Происходит разогрев узла (фитинга и сшитого полиэтилена) до температуры плавления (170° C и более).
Отключите сварочный прибор, подождите, пока соединение остынет. Правильно собранный узел выдержит до 12 Атм давления.

Выбор

Следует сразу сказать, что использование водяных систем в домах с большой этажностью может быть проблематично. Переоборудование отопления в квартире зачастую приводит к тому, что соседи этажом ниже или выше недополучают тепло, в результате чего конфликты и разбирательства с участием коммунальных служб обеспечены, а разрешительные документы на подобное изменение получить практически невозможно. А значит, конструкция водяного пола будет более приемлемой для монтажа в частных домовладениях.

Необходимо учитывать, что от выбора трубы для водяного теплого пола зависит эффективность и качество работы всей отопительной системы. Для начала следует рассмотреть все предлагаемые на строительном рынке виды этих материалов.

Труба из меди

Можно сказать, что медь – идеальный материал для обустройства трубопровода отопительных систем. Медные трубы применяют в большинстве стран Европы, поскольку этот металл – пример отличной теплопроводности и долговечности.

Но при всех идеальных характеристиках, имеются существенные недостатки:

цена на медные трубы довольно высока;
для монтажа системы потребуется специальное оборудование и профессиональные навыки.

А это значит, что мероприятия по обустройству медного трубопровода повлекут значительные финансовые затраты.

Труба металлопластиковая

Одни из наиболее популярных видов труб – металлопластиковые, поскольку им свойственна хорошая теплопроводность, устойчивость к механическим повреждениям и образованию налета внутри.

Все эти характеристики обеспечиваются особенностью конструкции: между внешним и наружным слоями полимера имеется алюминиевая прослойка. Да и цена на такой материал весьма демократична.

Труба полипропиленовая

Довольно редко используемый вид материала, поскольку здесь налицо один существенный недостаток: большой радиус изгиба (более 8-ми диаметров). То есть, труба толщиной 20 мм, будет иметь расстояние между отрезками, равное 320 мм, что является недостаточным.

РЕХ-труба

Эти полиэтиленовые трубы очень прочны, им свойственна высокая теплопроводность и износостойкость. Стоимость такого материала вполне демократична, но есть существенный недостаток: при укладке им необходима жесткая фиксация, так как материал очень пластичный.

Какие бывают муфты для пластиковых труб?

Выбор деталей широк, но лучшие уже используют новый европейский стандарт латуни – марку №602. Разновидностей много, к сшитому полиэтилену идеальна, на наш взгляд, – натяжная гильза. Компрессионные фитинги – тоже классная штука, можно затягивать смело – сантехники говорят, что ни разу не лопнул ни один, в отличие от китайских, где при затягивании гайка трескается пополам. Отводы, тройники, тройники с резьбами – на любой вкус. Вне конкуренции – компрессионные фитинги с пресс-технологией.

Водорозетки – интересное инженерное решение. Короткие – устанавливают в штробах водопровода основательных кирпичных домов, а также из теплоблоков и в бетоне. Удлинённые – при каркасном строительстве, где есть сип-панели или гипсокартон. Также присутствуют фитинги латунные и пластиковые.

Мы уверены, что пластмассовые изделия по определению должны быть дешевле, чем металлопластиковые и латунные элементы, поэтому считаем состояние рынка не совсем справедливым. Раскрученная торговая марка может оценивать пластиковый фитинг даже дороже латунного. Невозможно объяснить в чём логика, так что думайте сами – решайте сами.

Итог – нет плохого материала, из рассматриваемых нами, в статье. Есть обстоятельства, под которые он подбирается и умелые профессиональные руки. От этого и будет зависеть срок службы. Так что однозначного ответа на то, какая пластиковая труба лучше все же нет.

Пусть в вашем доме всегда будет тепло и чистая вода!

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Особенности выбора труб для отопления в квартире многоэтажного дома

Материал для монтажа системы отопления выбирают, исходя из следующих соображений:

надежность и безопасность;
удобство установки;
месторасположение в квартире;
стоимость материалов и монтажных работ.

Надежность и безопасность

Это главные критерии для выбора: материал является одной из важных характеристик, оказывающих влияние на стабильную работу системы отопления без возникновения аварийных ситуаций.

Причины, по которым могут произойти аварии:

Разрушение материала под действием температуры и давления теплоносителя в системе.
Нарушение герметичности в соединениях.

С точки зрения безопасности, самым надежным считается металлический трубопровод отопления. Все детали и узлы, изготовленные из таких материалов, с запасом выдерживают температуру и давление теплоносителя в системе. В населенных пунктах Крайнего Севера, металлические трубы – единственный и безальтернативный вариант для центрального отопления.

Немаловажный фактор в пользу этого материала состоит в том, что выход из строя элементов системы (например, под действием коррозии) происходит постепенно и может быть своевременно обнаружен, а неполадки устранены без особого ущерба для владельца квартиры. Например, при протечке металлического изделия из-за возникновения свища, его можно временно закрыть хомутом.

Внимание! Пластиковый трубопровод такой возможности не имеет, при его разрушении последствия будут более печальны. Поломки пластиковых конструкций происходят в следующих ситуациях:

Поломки пластиковых конструкций происходят в следующих ситуациях:

при установке контрафактной продукции (подделок);
при несоответствии характеристик материала значениям температуры и давления в системе;
при несоблюдении технологии монтажа.

Необходимо помнить:

Чтобы избежать приобретения подделок, покупать материал следует только у официальных дилеров фирмы-изготовителя.
Изделия должны быть сертифицированы и рассчитаны на существующую температуру и давление в системе.
Монтаж следует выполнять в соответствии с официальным руководством по установке (которое имеется на сайте фирмы-изготовителя системы).

Удобство в монтаже

В плане скорости и удобства монтажа вне конкуренции трубопроводы из пластиковых материалов, которые не требуют определенной профессиональной квалификации, быстро и легко устанавливаются, нуждаются в минимуме инструментов для сборки.

Монтаж металлических систем менее удобен, так как более длителен по времени, трудоемок, требует высокой квалификации сварщика.

Самым удачным вариантом для установки является полипропилен. Комплект инструмента для монтажа (сварочный аппарат) недорогой и может быть взят напрокат. Тогда как инструмент для крепления пресс-фитингов на металлопластик имеет более высокую стоимость.

Место в интерьере

Трубы отопления в квартире всегда стараются скрыть, так как они портят своим видом интерьер и могут мешать установить или передвинуть мебель. Их можно спрятать в стены или уложить в стяжку пола.

Если принято решение о скрытой прокладке системы отопления, то выбирать следует конструкции из пластиковых материалов, которые можно и нужно прятать в стены или пол, так как они разрушаются под действием ультрафиолета, содержащегося в солнечном свете.

При этом нужно учитывать, что все скрытые соединения должны быть неразборными (металлопластик должен соединяться пресс-фитингами, а не компрессионными фитингами с накидной гайкой).

Стальные изделия в плане скрытой проводки очень сильно уступают полимерным материалам. Чтобы изогнуть стальную трубу для ее захода в штробу, нужно приложить много усилий, поэтому такие изделия, как правило, прокладывают открыто. Выглядят они непрезентабельно.

Медные и нержавеющие по внешнему виду выигрывают у стальных. Их тоже прокладывают открытым способом, но, в отличие от изделий из стали, они лучше смотрятся в интерьере. В стенах или полу такие трубопроводы обычно не скрывают, для этого существуют более дешевые варианты из полимерных материалов.

Стоимость материалов и монтажных работ

Самыми экономными являются системы из полипропилена – они недорогие, затраты на установку небольшие, поскольку монтаж выполняется быстро.

Чуть выше по стоимости системы отопления из черной стали. Цена материала сравнима с полипропиленом, однако, из-за высокой трудоемкости работ общая стоимость системы окажется выше, чем полипропиленовая.

Системы из металлопластика и сшитого полиэтилена находятся в средней ценовой категории.

Самыми дорогими вариантами являются медь и нержавейка. Цена на материалы превышает в 2-3 раза стоимость полипропилена, монтаж тоже недешев. Такой вариант выбирают, как правило, для воплощения дизайнерских решений.

Свойства ПП и PEX

Прочность

Прочностные характеристики этих двух материалов примерно равны, показатели их растяжения до предельного положения (разрыва) составляют диапазон от 250-ти до 800 %. Но при этом:

Полипропилен обладает большей стойкостью к растрескиванию, даже при воздействии возможных неблагоприятных факторов,
Сшитый полиэтилен более прочен при резком перепаде нагрузок: повышение скорости растяжения значительно снижает механические свойства ПП.

Температурная стойкость

Максимально высокие температуры эксплуатации изделий из обоих пластмасс не превышают значение в 140 C, но плавятся и горят они немного в разных температурных режимах:

ПП плавится при t=176 C,
PEX – при t от 190 до 200 C.

А вот «нижний» предел использования материалов сильно отличается. Если сшитый полиэтилен сохраняет свои прочностные и эластичные свойства до -50 C, то полипропилен становится хрупким уже при -15 C (для некоторых модификаций даже при -5 C).

ИНТЕРЕСНО! Сшитый полиэтилен более стоек к временному повышению температур до очень высоких значений, а полипропилен – материал длительной стойкости. Это означает, что низкотемпературные отопительные системы с возможностью резких скачков температур лучше изготавливать из PEX, а постоянно горячие трубопроводы дольше прослужат из ПП.

Химические свойства

Химически полипропилен уступает сшитому полиэтилену:

Стойкость его к органическим и неорганическим реагентам и растворителям хотя и высока по сравнению с неполимерными материалами, но слабее, чем у PEX.
Стойкость к явлениям среды также намного ниже: в чистом виде он намного быстрее стареет под воздействием кислорода воздуха и солнечного света, особенно при повышении температур.

ВНИМАНИЕ! Для увеличения срока службы ПП-полимеров в сырьё на этапе производства изделий добавляются стабилизаторы, улучшающие стойкость к ультрафиолету и кислороду, а PEX-трубы обычно имеют защитное антидиффузное покрытие

Физические свойства

Несмотря на значительно большую, чем у полипропилена, плотность и практически аналогичную текучесть, PEX является более мягким материалом, а еще обладает следующими возможностями:

Из-за высокой плотности не пропускает сквозь себя жидкости и даже газы, что позволяет изготавливать из него безопасные напорные газопроводы и технические трубопроводы,
Благодаря эластичности трубы из него намного лучше гнутся с образованием более крутых поворотов, за счет чего из сшитого полиэтилена получается намного более качественный контур для систем теплого пола.

Особенности процесса монтажа

Расчёт материала и схема

Рассчитывается необходимая длина труб. Оптимальным шагом между витками считается 30 — 35 см. Зная габариты комнаты, можно вычислить длину трубы для неё.

Существенно сэкономить длину, не в ущерб результату, можно, если не проводить отопление под стационарными предметами, мебелью и т. д. Это позволит не только сократить расход трубы, но и избежать локального перегрева в будущем.

Зарисовывается схема укладки тёплого пола. Есть два варианта:

Змейкой.
Спиралью.

Схемы укладки труб водяного теплого пола

Змейку укладывать проще, но прогрев она даёт неравномерный – в дальней части комнаты вода будет горячая, а по мере продвижения к выходу, температура всё ниже. Этим можно воспользоваться, подогрев самые востребованные участки, а в маленьких комнатах разница практически не ощущается.

Спираль даёт ровный прогрев, только укладывать её немного сложнее, нужно делать двойной шаг, чтобы в дальнейшем проложить «обратку».

Фитинги

Какие использовать фитинги. Они бывают двух видов:

Прессовые.
Разборные, обжимные или компрессионные.

Первые – проще и быстрее в монтаже, но оборудование для них дорогостоящее и не везде доступно.

Вторые дешевле в монтаже, но использовать их имеет смысл, если объект небольшой, так как затраты по времени весьма значительные.

Процесс соединения обжимными фитингами:

Обе части трубы доводятся до идеального круга калибратором. Затем наждачкой удаляются заусенцы (на некоторых калибраторах есть сниматель стружки).
С фитинга скручивается обжимная гайка и накидное кольцо. Проверяется качество уплотнительного кольца – оно не должно выступать из паза.
Накидная гайка надевается на первый отрезок трубы, затем обжимное кольцо (сухарь).
Вставляется до упора штуцер фитинга.
Гайка и кольцо придвигаются к фитингу и закручиваются.
Рожковыми ключами гайка закручивается до конца.

Процесс соединения пресс-фитингами:

Край трубы обрабатывается калибратором, зачищается.
На трубу надевается обжимной фитинг (то, что фитинг вошёл достаточно глубоко, покажет индикатор – специальное окошечко).
В пресс вставляется насадка под соответствующий диаметр (основание инструмента вращается, поэтому работать с ним удобно в любом месте и положении).
Труба помещается в устье пресса, и за несколько секунд обжимается.

Как уже говорилось, ни один соединительный фитинг не должен попасть в бетон. Если уж приходится стыковать трубу в комнате, фитинг можно вывести к стене и закрыть плинтусом.

Полипропиленовые трубы

Полипропилен является прекрасной альтернативой металлических трубопроводов, так как имеет отличные технические характеристики. Для того чтобы провести отопление своими руками, подойдут полипропиленовые системы. Полипропилен значительно дешевле остальных видов трубопровода. Систему отопления из такого материала, как полипропилен, доступно и несложно собрать своими руками.

Полипропиленовые трубы для отопления

Полипропилен имеет ряд отличительных особенностей:

Высокую химическую стойкость;
Полипропилен абсолютно нетоксичен;
Устойчивость к перепадам давления и температур;
Эластичность;
Устойчивость к коррозии;
Простой монтаж (установку можно выполнить своими руками);
Длительный срок эксплуатации;
Полипропилен не пропускает блуждающие токи.

Несмотря на то, что полипропилен намного дешевле и его можно проложить своими руками, РЕХ имеет самое надежное и прочное соединение.

Разметка линий трубопровода

Перед началом работ важно продумать, как будут размещаться трубы

При разработке схемы желательно:

Наносить линии трубопровода непосредственно на стенах помещения, где планируется его проложить, что способствует визуализации конструкции.
В качестве стартовой точки использовать место подключения трубы к крану или радиатору, которые должны быть уже установлены до начала монтажа.
Свести к минимуму количество тройников и крестовин, влияющих на стабильность напора, а также минимизировать число других фитингов.
Для угловой прокладки металлопластиковых труб можно воспользоваться трубогибом или угловыми фитингами.
Ко всем соединительным элементом следует обеспечить свободных доступ, так как крепежи на резьбе нуждаются в периодическом подтягивании во избежание протечек.

Установку соединительных элементов нужно выполнять уже после завершения расчетов и разметки конструкции.

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

полипропиленовые;
из сшитого полиэтилена;
медные;
металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

Низкая цена. Является одним из самых недорогих вариантов.
Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

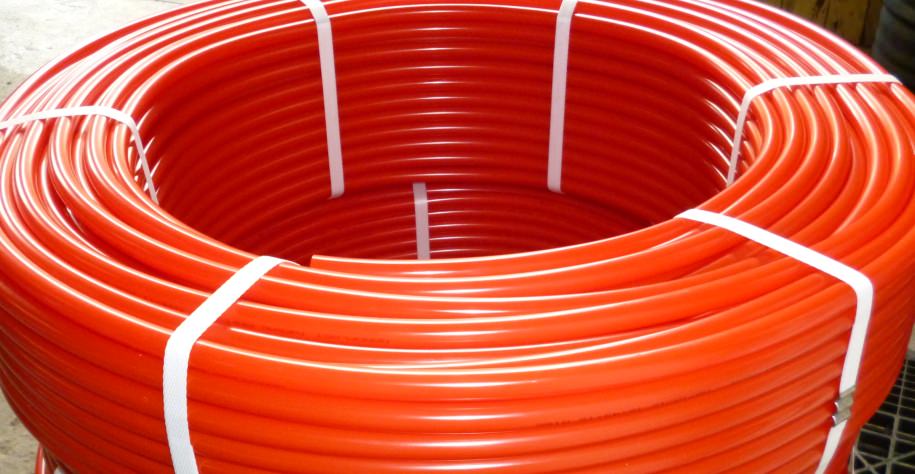

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

стойкость к повышенной температуре (до 120 градусов Цельсия);
меньший радиус сгиба – около 5 радиусов самой трубы;
не боится механических воздействий;
не боится резких перепадов температуры и давления;
пластичность (очень гибкий материал);
даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
стойкость к воздействию химических веществ и бактерий;
экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

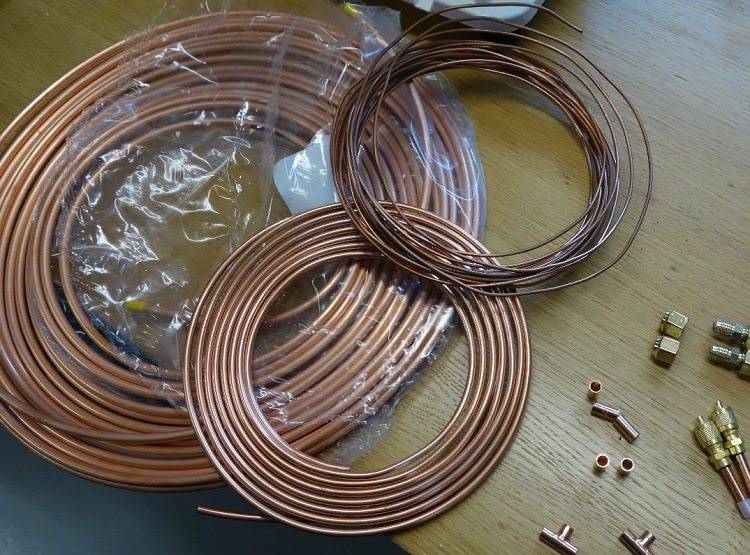

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

Во-первых, это самый дорогой материал из всех рассматриваемых.
Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

долгий срок службы (более 50 лет при нормальной эксплуатации),
имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
высокая степень звукоизоляции (практически неслышно тока воды),
меньший вес по сравнению с медными,
экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.

Требования, предъявляемые к трубам

Металлопластик

Металлопластик состоит из двух слоев PEX и проложенного между ними слоя алюминия. Такое соединение позволяет применять металлопластик в системах водоснабжения и кондиционирования. Металлопластиковая продукция имеет ряд положительных особенностей:

Устойчивость к агрессивным средам;
Отличную звукоизоляцию;
Устойчивость к коррозии;
Хорошую пропускную способность;
Простой монтаж;
Длительный срок службы.

Металлопластиковые трубы для отопления

Но, несмотря на вышеперечисленные характеристики, металлопластик, в отличие от полипропилена, где все элементы герметичны и монолитны, имеет недостаток. Металлопластик имеет различный коэффициент расширения, поэтому перепады температуры приводят к появлению протечек. Именно поэтому металлопластик будет не самым лучшим выбором в условиях высокой температуры рабочей среды. Металлопластик больше подойдет для укладки теплых полов, так как для этого применяются трубные изделия большой длины.

Этап подготовки

Какую бы технологию укладки теплого пола вы ни выбрали, нужно произвести точный расчет необходимого количества материалов для решения задачи в конкретном помещении. Для этого нужно определить оптимальный параметр мощности отопительного контура, температуры в системе, объем теплопотерь и вариант напольного покрытия.

Останавливаться на выборе высокомощной системы теплого пола нужно в том случае, если:

финишным покрытием будут выступать массивные гранитные или мраморные плиты, или любые другие стройматериалы, характеризующиеся высокой теплоемкостью;
помещение обладает плохой теплоизоляцией балкона и стен;
присутствует значительное число остекленных конструкций, таких как балкон, эркер или зимний сад;
помещение находится на последнем или первом этаже.

На этапе подготовки также нужно демонтировать старое напольное покрытие. Освобожденную поверхность нужно выровнять. Базовый уровень основания можно увеличить, но не более, чем на пять миллиметров. Если отклонение от указанного показателя выше, необходимо осуществить выравнивание посредством дополнительной стяжки. Если данные требования проигнорировать, в будущем возможно «завоздушивание» труб, которые будут уложены.

Чем хороши трубы из сшитого полиэтилена: 6 плюсов
