Смотровая яма: как правильно соорудить незаменимого «помощника» в гараже?

Разработки разных производителей

Отправляясь на поиски автомобиля, не все ставят в числе главных приоритетов наличие HSA. При этом автолюбители явно не против того, чтобы получить такого ассистента в машину.

Но иногда, изучая комплектацию, покупатель несколько разочаровывается, не увидев в списке комплектующих аббревиатуру HSA. Не делайте поспешные выводы. Просто у разных автокомпаний свои названия. К примеру:

  • HAC или же HSA. Подобное обозначение вы увидите на автомобилях от японского автопроизводителя в лице Тойота. Аналогичные аббревиатуры применяются на машинах марки Lexus;
  • HHC. Немецкий автоконцерн Фольксваген использует свою разработку, но применяет другое название. Расшифровывается оно как Hill Hold Control. Название другое, суть та же;
  • HH. Система Hill Holder под таким названием устанавливается на модельный ряд одновременно двух брендов. Это итальянский Фиат и японский Субару;
  • USS. Компания Ниссан и вовсе применяет понятие Uphill Start Support.

Заметив аббревиатуры вроде HSA, HLA или HAC, стоит уточнить в руководстве конкретного производителя, что это означает. Практически наверняка речь идет о помощнике старта в гору.

Мероприятия по гидроизоляции внутренних поверхностей подвала гаража

Если в яме гаража сыро и регулярно появляется конденсат, а уровень влажности повышен, необходимо исключить вероятность проникновения воды в помещение, т. к. это лишь усугубит проблему. Инструкция по выполнению работ:

  1. На все поверхности наносится мастика. Только она должна отличаться по консистенции: жидкая для стен, густая — для пола.
  2. Замешивается штукатурный раствор. Его наносят поверх битумной мастики. В процессе приготовления используют лишь цемент, характеризующийся влагостойкостью.
  3. Учитывая, что толщина слоя штукатурки существенная (4 см), следует применять армирующую сетку.
  4. Поверхность обрабатывается антигрибковым составом.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.


Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.


Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом


Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.


Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Бизнес план автосервиса

Этапы устройства наружной гидроизоляции стен подвала

Чтобы обеспечить наивысшую степень защиты от воды, рассматривают вариант монтажа по внешней стороне стены. Гидроизоляция ямы в гараже своими руками при этом выполняется по инструкции:

  • производится подготовка стены: поверхность очищается, обрабатывается грунтовочным составом;
  • выполняют оштукатуривание, для чего используют 2 части воды и 1 часть цемента;
  • с помощью битумной мастики фиксируется слой рулонной изоляции;
  • последние действия повторяют еще раз;
  • чтобы продлить срок службы конструкции и дополнительно к тому обеспечить защиту от механического повреждения, выполняется укладка материала вдоль защищенной от влаги стены;
  • предупредить появление воды можно с помощью глиняного замка, для этого на расстоянии 0,5 м от кирпичной кладки формируется слой материала не менее 10 см;
  • свободное пространство (между стенкой и затвором) засыпают грунтом;
  • сооружается отмостка, для чего применяют щебень, глину;
  • участок наружной стены защищается гидроизоляционным материалом обмазочного типа.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Планирование строительства

Оптимальным будет рытьё котлована строительной техникой ещё до начала возведения несущих стен гаража. Предварительно размечают основной фундамент, затем наносят контуры будущей ниши. Но в готовом здании котлован придётся выкопать вручную. Такая работа очень трудоёмкая – необходимо извлечь несколько кубических метров с большой глубины, вынести землю за пределы гаража, а затем вывезти за пределы территории.


Варианты и технология постройки септика для частного дома

Чтобы работы по строительству смотровой ниши не были проделаны напрасно, предварительно узнают о глубине нахождения грунтовых вод. При их близком залегании необходимо предусмотреть гидроизоляцию и дренажную систему. Проникновение воды внутрь ямы сделает невозможным её эксплуатацию и может привести к разрушению. В этом случае её придётся засыпать.

Как сделать гидроизоляцию в готовом гараже

Не каждый автовладелец строит гараж самостоятельно, многие покупают готовые постройки, в которых защита от влаги не в лучшем состоянии.

Чтобы защитить автомобиль, потребуется:

  • Снять с открытых поверхностей следы грибка и некачественную гидроизоляцию;
  • Внимательно осмотреть весь гараж для нахождения всех протечек;
  • Решить, каким способом вы будете делать гидроизоляцию, после чего купить всё, что требуется для работы;
  • Обработать гидроизоляционным материалом все стыки и швы, участки, где соединяются пол, стены и потолок.

Кроме этих материалов, гидроизоляцию гаража проводят с помощью водостойких пропиток, изопиреновых и каучуковых красок, обмазок, стойких к биологическому воздействию. Это эффективные средства, которыми можно обрабатывать почти любые поверхности. К примеру, кремнийорганические эмали способны надёжно защитить от сырости помещения, расположенные ниже поверхности почвы — они хорошо держатся на штукатурке и бетонных поверхностях.

Советы по обустройству

Обустройство рабочего места проводят с учетом пожарной и электробезопасности. Все горючие материалы хранят в отдельном месте вдали от возможных источников открытого огня (печка, рабочая зона верстака).

Электропроводка разводится до места в закрытых кабель-каналах. Обязательно заземляется щиток и силовые розетки.

Наклонный пол с водостоком удобно мыть из шланга. Шкафы и стеллажи лучше на небольших ножках – так будет легче убираться под ними.

Не стоит забывать о комфорте и уюте в гараже. Стены красят в яркий цвет или обшивают панелями. Освещение должно быть ярким, а все рабочие зоны подсвечены дополнительными светильниками. Занавески и удобная мебель для отдыха дополнят образ удобного и практичного гаража.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено. Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Особенности сооружения

Перед тем, как сделать яму в гараже следует все тщательно взвесить. Это достаточно дорогое удовольствие, со своими положительными и отрицательными свойствами.

К преимуществам устройства можно отнести:

Возможность выполнения своевременного профилактического осмотра своего автомобиля.

Конструкция авто такая, что большое количество важных технических узлов расположены под его днищем. Гараж с ямой своими руками значительно облегчит к ним доступ.

Экономятся время и средства при проведении обслуживания машины.

Недостатками сооружения являются:

Наличие риска подтапливания гаража.

Если не правильно продумано, как выкопать яму в гараже, без учета особенностей грунта и уровня подземных вод, могут возникнуть проблемы. При размещении подземных вод выше, чем 2,5 метра от поверхности земли, яма будет подвергаться их пагубному воздействию. В этом случае следует обустраивать дренажную систему, но если гараж уже построен, то цена такого мероприятия будет достаточно высокой.

Это сооружение является источником конденсата.

Гаражная яма своими руками для осмотра авто в любом случае будет источником влаги, особенно в отапливаемом гараже (см. Отопление в гараже в различных вариантах). При расположении автомобиля постоянно над смотровой ямой, днище покрывается конденсатом, что приводит к появлению ранней коррозии кузова.

Обустройство

Для нормального обустройства смотровой ямы необходимо выполнить несколько условий. Для создания нормальных условий, обеспечения целостности строительных конструкций и предотвращения промерзания выполняется гидроизоляция. Для удобства работ в яме должна быть выполнена стационарная подсветка.

Лестница изготавливается путем кладки, из металлических элементов или дерева. Выбор материалов зависит от возможностей и предпочтений владельца. Но конструкция обязательно должна быть надежно закреплена.

Гидроизоляция

Гидроизоляция достигается путем закладки в вырытый и подготовленный котлован полимерной пленки или рубероида. Если грунтовые воды залегают намного дальше максимальной глубины ямы, гидроизоляция не обязательна, но лучше перестраховаться и выполнить это условие, чтобы обеспечить сухость внутри.

Если полностью изолировать от воды яму не удается, с одной стороны выполняются приямок и дренажная система, позволяющие удалить скопившуюся воду в канализационную систему. Если присутствует данная проблема, чтобы обеспечить максимальное удобство использования дренажа – установите датчики и насос, автоматически включающийся при достижении определенного уровня воды в приямке. Альтернативный, но дорогостоящий вариант – изготовить кессон из цельнометаллического сварного короба по размерам котлована.

Нормализация уровня влажности достигается устройством вентиляции, для этого используются капроновые канализационные трубы, предварительно проложенные от нижней части стены с выводом из помещения наружу.

Утепление

Утепление выполняется с использованием рубероида и пенополистироловых плит. Рубероид укладывается внахлест на стены и пол, затем конструкции покрываются плитами утеплителя, фиксирующимися специальным клеем. В результате этого предотвращается промерзание элементов и скопление конденсата в зимнее время.

Подсветка

Для устройства подсветки, при выполнении облицовки стен, прокладывается электропроводка, затем устанавливаются осветительные лампы. В целях обеспечения безопасности осветительные элементы выполняются с закрытыми плафонами и защитой от механических повреждений.

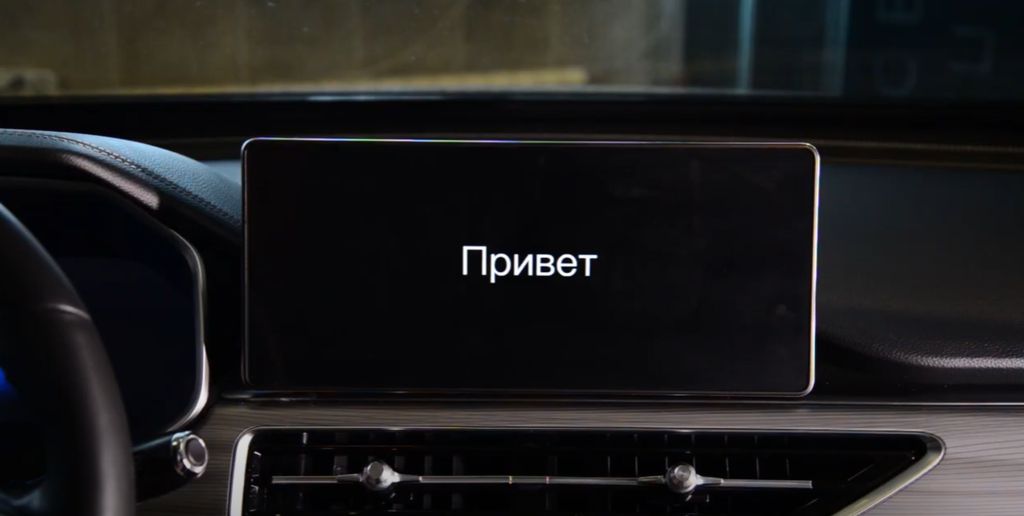

Перепрошивка головного устройства Chery Tiggo 8

Chery Tiggo 8 и Chery Tiggo 8 Pro, включая версию MAX, могут продаваться с уже «перепрошитыми» магнитолами. Всё зависит от подхода дилера к данному вопросу. Перепрошивка ГУ даёт возможность не только русифицировать меню или согласовать падежи в русских словах, но и избавиться от большинства «глюков».

Стоит отметить, что официальный дистрибьютор концерна Chery даёт возможность российским покупателям обновить ПО Chery Tiggo 8 и Chery Tiggo 8 Pro для полноценного пользования Android Auto. Как отмечалось выше, такая опция есть только на некоторых комплектациях.

Обновление оболочки мультимедиа доступно для всех комплектаций: Luxury, Prestige, Elite, а для модели Chery Tiggo 8 Pro и для Speedline, Dreamline. То, что касается версии Ultimate, то обновление уже установлено.

Не многие знают, но услуга по обновлению ПО мультимедийной системы оказывается сервисными центрами совершенно бесплатно.

Что даёт новая прошивка?

  • водитель может в полном объёме пользоваться информацией гугл-карт: получать данные о пробках, дорожных работах и ДТП;
  • прокладывать оптимальный маршрут движения;
  • возможность активации голосового помощника;
  • возможность управления входящими и исходящими вызовами с телефона.

Найти новую версию прошивки или очередное обновление можно не только на официальных сайтах. В частности, в Telegram есть весьма информативный канал .

Материалы для работы

Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:

Как сделать забор из профнастила для частного дома: дизайн с фото, подробная инструкцияСделать забор из профнастила для частного дома можно своими руками. Процесс проще, чем большинство других вариантов….

  1. Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
  2. Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
  3. Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
  4. Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
  5. Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
  6. Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.

Размеры смотровой ямы

В основе размерных показателей лежит автомобильная база, а точнее, расстояние между колесами вашего авто, как по ширине, так и по длине. Но есть и минимальные параметры ширины, которые чаще и берутся за основу. Это 80-85 см. Что касается длины, то к длине автомобиля приплюсовывают 1 м. Хотя надо отдать должное, что для удобства использования смотровой ямы многие не останавливаются на этом размере, поэтому в гаражах можно встретить ямы длиною до 6 м.

Эскиз, где показана минимальная ширина смотровой ямыИсточник windsc.ru

Теперь с глубиной. Понятно, что рост владельца гаража и должен стать этим габаритом. При этом он руками должен достать до любой детали или узла на машине. Но специалисты рекомендуют углублять смотровую яму до 2 м. И если даже рост человека небольшой, то можно на дно всегда установить подставку или настил. Правда, это возможно сделать не всегда. Многое будет зависеть от уровня пролегания грунтовых вод. Если он высокий, к примеру, 1,2-1,5 м, то о яме можно забыть.

Это были габаритные размеры. Теперь о размерах строительных. По понятным причинам сам котлован под яму выкапывается побольше. Это связано с тем, что для формирования самого сооружения необходимо конструкцию обустроить. А для этого на дно надо уложить подушку с гидроизоляцией и залить ее стяжкой. Стены собирают из блоков или кирпича или заливают монолитной конструкцией в опалубку. Для всех этих материалов необходимо пространство без учета выбранных габаритов смотрового сооружения.

Поэтому котлован выкапывают шириною, равной ширине смотровой ямы, плюс толщина стен, плюс 30 см. Длина рассчитывается точно также. Глубина – это толщина подушки, толщина стяжки и слоя гидроизоляции, плюс 1,8-2,0 м.

Эскиз смотровой ямы со всеми размерамиИсточник stroyfora.ru

Как избавиться от воды в подвале или смотровой яме

Главная причина заполнения ямы водой – первый водоносный слой, обычно уровень воды в нем обеспечивается подземными источниками, реками, озерами, особенно актуальна проблема весной, когда происходит таянье снега.

Дренажная система – отличный способ защиты своего гаража, она состоит из колодца, труб и траншей, спасающая от затопления даже при незначительном повышении уровня грунтовых вод. Устанавливается дренажная система при постройке гаража или при капитально ремонте. Кроме всего прочего, хороший дренаж – это надежная защита фундамента от разрушений и появления трещин.

Обеспечивается работоспособность системы трубами с больши́м диаметром сечения, диаметр такой трубы должен составлять не меньше 10 см, кроме этого, в трубе необходимо проделать несколько дырок, через которые вода будет поступать в трубу и по ней стекать в специально отведенный колодец.

Для эффективной работы системы важно выполнить такие условия:

  • траншея копается с уклоном ниже пола по периметру гаража, чтобы вода беспрепятственно собиралась и стекала в колодец;
  • систему необходимо подвести к канализации, так как собираться будет огромное количество воды;
  • для фильтрации используется щебенка или геотекстиль, чтобы не забивалась труба.

Оборудование смотровой ямы

Оборудования смотровой ямы для обслуживания автомобиля должно обеспечиваться несколькими обязательными устройствами и системами. К числу элементов обязательного оборудования должны входить:

  • Отбойники колес;
  • Лестница с поручнями;
  • Система освещения с питанием сети в 12 или 36 вольт;
  • Розетка для подключения переносного светильника на удлинителе с лампами в 12 или 36 вольт;
  • Ниша для инструментов;
  • Кромка смотровой ямы, предназначенная для установки и закрепления трапов;
  • Помост на дно смотровой ямы.

Для установки системы освещения обычно выбираются влагозащищенные светильники с надежными плафонами из прочного небьющегося стекла. Для этого лучше всего подходят современные фасадные прожекторы и светильники на светодиодных лампах. Установка таких светильников обычно проводится наглухо, в стену, таким образом, чтобы светильники не мешали работе. Еще одним вариантом установки светильников является установка их непосредственно в пол возле кромки смотровой ямы между отбойником и краем ямы. Для такого способа установки используются влагозащищенные антивандальные светильники, устанавливаемые непосредственно в поверхность проезжей части или тротуара для подсветки фасадов зданий.

Отбойник для колес сооружается для того чтобы не допустить заезда колес автомобиля в яму. Для этого обычно используется труба диаметром 100 мм или швеллер такой же ширины. В начале ямы, возле въезда в гараж необходимо сделать изгиб, для корректировки направления движения колес, а в конце ямы, обязательно сделать широкий отбойник для того, чтобы ограничить движение автомобиля за пределы ямы.

Совет: для того чтобы привыкнуть к габаритам ямы и не заезжать дальше необходимого можно на стенах гаража разместить видимые ориентиры, например, вертикальные линии, по которым легко ориентироваться или в том месте где должен остановиться автомобиль на нити привязать теннисный мячик на уровне капота автомобиля, чтобы при заезде можно было остановиться при касании мяча о капот.

Работа по обслуживанию автомобиля часто требует смены рабочих инструментов, которые размещать под днищем авто не совсем удобно, и поэтому приходится по несколько раз спускаться в яму и подниматься на поверхность, что не совсем удобно без лестницы с поручнями. Обычно для гаражей с небольшим объемом бокса лестница устанавливается возле ворот, для того чтобы спереди была ровная и площадка для работы с инструментом возле двигателя. Лестница стационарного типа с поручнями и ступенями с деревянными накладками при этом оборудуется именно возле ворот. А вот для того чтобы работать более комфортно кроме стационарной лестницы сваривается из квадратной трубы или трубы диаметром 25 мм переносная лесенка, при помощи которой легко подняться в районе капота автомобиля.

Осмотр автомобиля часто требует, чтобы освещение падало с той стороны, где удобно для детального осмотра, именно поэтому для работы под днищем автомобиля в нише для инструмента необходимо разместить розетку для подключения фонаря с  питанием 12 или 36 вольт. Напряжение сети постоянного тока 12 или 36 вольт неопасно для человека, и поэтому именно такой номинал напряжения рекомендуется использовать для питания освещения в смотровой яме.

Ниша для инструментов обычно устраивается во время возведения стен ямы, в случае с кирпичной кладкой это может быть небольшая ниша для установки домкрата, колесных упоров или другого инструмента, обычно используемого для работы под машиной. Для ямы, стены которой выполнены методом бетонной заливки рекомендуется использовать в качестве готовой ниши металлического ящика, заранее установленного на месте до заливки бетоном.

Обычно смотровая яма большую часть времени закрыта деревянными щитами, что не только делает постановку автомобиля в гараж безопасным, но и предохраняет проникновение лишней влаги в помещение гаража. Такие щиты укладываются в направляющие из металлического уголка, закрепленные по краям ямы. Для щитов обычно используется качественные дубовые доски толщиной 50 мм, сбитые в щиты длиной 1 метр. А вот упоры свариваются из уголка 50*50 мм в виде рамки и устанавливаются на верхнюю часть заливки так, чтобы внутренняя кромка уголка была вровень со стенками ямы.

Такой упор для щитов может использоваться и для размещения подвижной тележки на подшипниках, на которой можно размещать как инструменты, так и использовать в качестве подставки для емкости с отработанным маслом во время замены масла в двигателе машины.

Ну и конечно, помост из реек 2*2 см длиной 1 метр для установки на дно ямы, такое сооружение дает возможность безопасно передвигаться, не опасаясь падения на пролитом масле.

Смотровая яма на улице для машины своими руками. Этапы строительства

Для того чтобы понимать, как сделать смотровую яму на улице, не попасть впросак и не переделывать или доделывать готовое сооружение, стоит тщательно продумать все требования которым должна соответствовать смотровая яма на улице для машины.

Расчет размеров

Для удобной работы, длина смотровой ямы не должна быть меньше двух метров. К этому размеру необходимо прибавить размеры сооружения для спуска —  лестницы со ступенями или сварной стремянки.

Глубина ямы выбирается в соответствии с ростом того, кто будет пользоваться ею, плюс 20см до верха ямы. К этому размеру прибавляется 10см на засыпку пола щебенкой и заливку бетоном. Если предполагается, что пользоваться смотровой ямой люди разного роста, глубина должна быть рассчитана на самого высокого. Лучше подставить под ноги специальную подставку, чем работать согнувшись.

Ширина траншеи для устройства смотровой ямы выбирается в зависимости от расстояния между колесами обслуживаемого автомобиля (на 30 — 40см меньше). К этому размеру необходимо добавить двойную толщину стен самой ямы.

Порядок работы

Когда делается смотровая яма своими руками на улице, очень важно доскональное выполнение всех предусмотренных технологией этапов строительства. В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется. В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется

В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется.

Наличие воды не позволит комфортно пользоваться смотровой ямой, поэтому очень важно изготовить надежную гидроизоляцию. Ее можно выполнить из нескольких слоев полиэтилена или материалов на основе битума, изолировав пол и стенки от возможности проникновения влаги. Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см

Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см.

Следующим этапом, толщиной 7 — 10см, с использованием армировочной сетки заливается бетонным раствором пол и после отвердения раствора возводятся стены.

 На сухих грунтах для стен можно использовать кирпич, но если грунтовые воды подходят близко, то применяется только монолитный армированный бетон.

Во время кладки стенок ямы, нелишним будет устроить в них небольшие ниши для инструмента, крепежа или запасных частей.

При достижении необходимой высоты стенок ямы (чуть выше уровня грунта), на них сверху крепится сваренная из металлического уголка рама (уголком внутрь) для укладки досок предохраняющих от случайного падения в яму, когда она не используется. Для этого подойдут доски толщиной не менее 50мм. Дерево необходимо обработать любым составом предохраняющим от гниения и грибка или прокрасить отработанным маслом.

Вокруг готовой смотровой ямы заливается бетонная отмостка. Кроме того, лучшее решение — устроить над ямой навес защищающий от осадков. Если это невозможно, то необходима дополнительная водонепроницаемая крышка, по размеру минимум на 50см длиннее и шире чем построенная смотровая яма на улице.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
