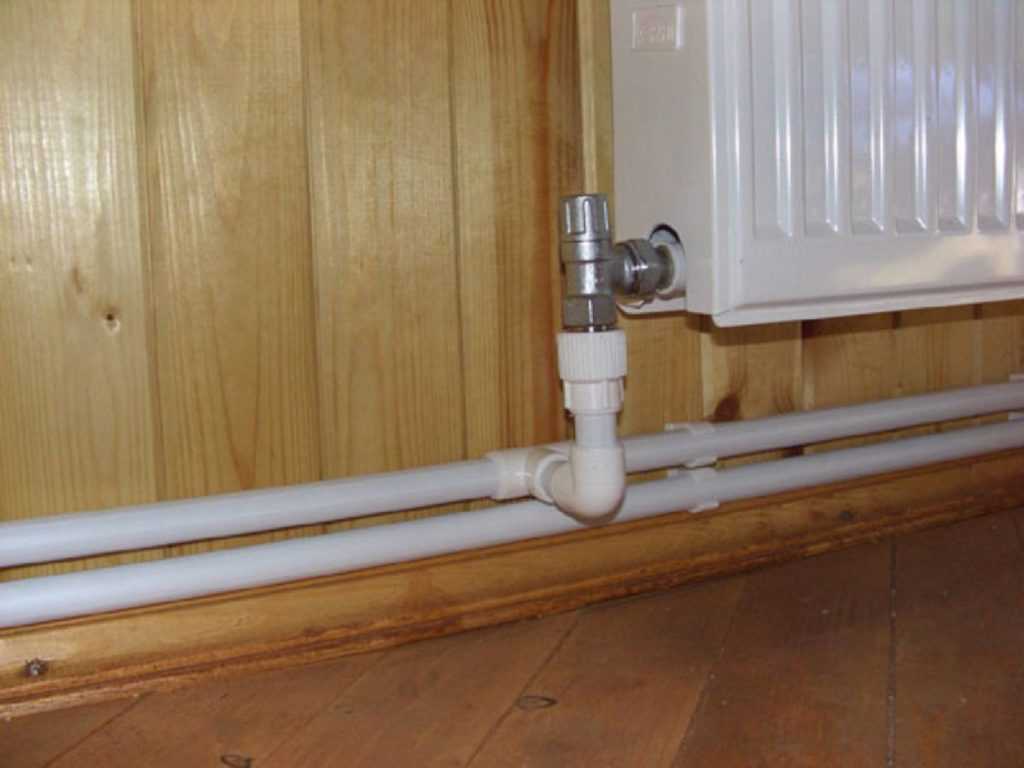

Особенности системы из двух параллельных труб
Дома и дачи, имеющие средние размеры, а длина магистральных труб превышает 30м, применяют двухтрубную систему, которая разделяет теплоноситель – холодная и горячая «ветвь».
При устройстве двухтрубной системы следует помнить, что котел монтируется ниже, чем уровень батарей. Установка котла ниже уровня батарей будет обеспечивать достаточный напор холодной воды, чтобы создавать естественную циркуляцию в системе отопления.
При устройстве системы нужно предусмотреть наличие разгонного стояка, на котором в наивысшей точке будет прикреплен расширительный бак. И уже от него будет отходить раздаточная труба, монтируемая под наклоном.
Чтобы двухтрубная отопительная система с естественной циркуляцией работала с минимальной разницей температур, необходимо принять во внимание следующие факторы:
- местонахождение котла. Он должен устанавливаться в подвале или цокольном этаже, с обеспечением нормальной температуры, вентиляции и освещения
- оснастить расширительный бак контрольным патрубком для пополнения системы
- подпитка и слив – узлы, позволяющие контролировать процесс
Материал для двухтрубной системы выбирается в зависимости от предпочтений или финансовых возможностей.
ВАЖНО! При устройстве двухтрубной системы желательно предусмотреть наличие запорной арматуры, чтобы можно было отключать отдельный радиатор от всей системы
Плюсы и минусы самотечных систем
Реализация отопления с естественной циркуляцией
Такие системы очень популярны для квартир, в которых реализована автономная система отопления, и одноэтажных загородных домов небольшого метража (читайте подробнее о реализации систем отопления в загородных домах).
Положительным фактором является отсутствие в контуре подвижных элементов (в том числе насоса) – это, а также то, что контур замкнут (и, следовательно, соли металлов, взвеси и прочие нежелательные примеси в теплоносителе имеются в постоянном количестве), увеличивают срок службы системы. Особенно если вы будете применять полимерные, металлопластиковые или оцинкованные трубы и биметаллические радиаторы, она может прослужить 50 и более лет.
Они дешевле систем с принудительной циркуляцией (как минимум – на стоимость насоса) в сборке и в эксплуатации.
Естественная циркуляция воды в системе отопления означает сравнительно маленький перепад. К тому же и трубы, и отопительные приборы из-за трения оказывают сопротивление движущейся воде.
Исходя из этого, отопительный контур должен иметь радиус порядка 30 метров (или немногим больше). Разнообразные повороты и ответвления увеличивают сопротивление и, следовательно, уменьшают допустимый радиус контура.
Такой контур является высокоинерционным: от момента запуска котла и до прогрева помещений проходит достаточно много времени — до нескольких часов.
Чтобы система функционировала нормально, условно горизонтальные участки труб должны иметь наклон по ходу течения теплоносителя. Воздушные пробки (детально о них читайте здесь) в таком контуре все собираются в самой верхней точке системы. Там монтируют герметичный либо открытый расширительный бачок.
Закипает вода чаще в системе отопления самотечного типа. Например, в случае применения открытого расширительного бачка порой бывает недостаточно воды в системе, а также если трубы имеют слишком маленький диаметр или слишком маленький уклон (из-за этого уменьшается скорость теплоносителя). Также это может произойти из-за завоздушивания.
Скорость движения воды в самотечном контуре
Скорость воды в системе отопления определяется рядом факторов:
- Напором теплоносителя.
- Диаметром труб (чем меньше диаметр, тем выше сопротивление, поэтому лучше использовать трубы с большим диаметром).
- Количеством поворотов и их радиусом, Оптимально – минимальное количество поворотов (лучше всего вообще по прямой, а если они все-таки есть – то с большим радиусом).
- Запорной арматурой: ее количеством и типом.
- Материалом, из которого выполнены трубы. Наибольшее сопротивление оказывает сталь: чем больше на ней отложений, тем выше сопротивление, оцинкованная сталь – меньше, полипропилен – еще меньше, поэтому диаметр полипропиленовых труб может быть меньше, чем стальных.
Выбираем схему разводки для систем с естественной циркуляцией
Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:
- Однотрубная
- Двухтрубная
Двухтрубная схема
Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.
Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:
- Вначале выбирается место, в котором будет размещаться накопительный агрегат
- Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
- На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя
- Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
- Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
- Затем необходимо пустить трубы к радиаторам
- Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему
Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.
Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.
Рассмотрим еще несколько правил, которых следует придерживаться:
- Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
- По возможности, котел устанавливают значительно ниже отопительных приборов
- Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм
Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.
Однотрубная схема
Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:
- Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
- Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
- Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели
Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.
Что влияет на скорость циркуляции ?
Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:
- Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
- Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными
- Наиболее подходящий внутренний диаметр труб – 32-40 мм
- Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит
Видео рабочей системы
В заключении
Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.
Однотрубный контур
Однотрубная система отопления с естественной циркуляцией не относится к эффективным. Она не подходит для прогрева помещений двухэтажного дома и применяется в одноэтажных зданиях небольшой площади.
Теплоноситель проходит по разгонному участку трубопровода вертикально вверх, затем попадает в трубу, которая ведет к горизонтальному трубопроводу, последовательно соединяющему радиаторы отопления. От крайнего радиатора остывший теплоноситель возвращается напрямую в котел.
При такой схеме подключения приборов отопления температура радиаторов снижается по мере удаления от подающего стояка – это серьезный недостаток системы. Чтобы повысить эффективность, используют байпасы – соединяют перемычками подающую трубу в тех местах, где подключены радиаторы. Это способствует более равномерному прогреву помещений.
К преимуществам однотрубной системы относятся простая конструкция, минимальные финансовые расходы на ее монтаж. Кроме того, не требуется монтировать трубы под потолком, ухудшая интерьер помещения.
Однотрубная горизонтальная схема даже при условии точных расчетов редко оправдывает себя, если речь не идет об отоплении двух-трех небольших помещений одноэтажного дома. В остальных случаях ее модернизируют, добавив циркуляционный насос.
Что приводит жидкость в движение – немного о законах физики
Основой для самостоятельного движения жидкости по отопительному контуру без применения нагнетающих устройств (циркуляционных насосов) является конвекция. Это физическое явление основано на том, что любая среда, нагреваясь, теряет плотность, то есть становится легче. Актуально это и для жидкостей, поэтому более холодная вода в замкнутом контуре стремится вниз, выталкивая более горячую вверх. Нагретый в теплообменнике котла теплоноситель устремляется вверх по вертикальному стояку, его место занимает остывшая жидкость, пришедшая по обратной трубе.
В системе отопления с естественной циркуляцией теплоноситель циркулирует самостоятельно за счет разницы в плотности горячей и холодной воды
Так образуется избыточное давление, достаточное для преодоления гравитации и сопротивления труб. В результате теплоноситель циркулирует самостоятельно, применяя лишь тепловую энергию, выделяемую использующимся для работы котла энергоносителем. Циркуляция воды в системе отопления такого типа не отличается высокой скоростью, поэтому прогрев отапливаемого помещения при первоначальном запуске котла происходит медленно. Увеличить скорость движения воды позволяют такие особенности самотечной отопительной системы, которые учитывают при устройстве контура:
- использование труб большого диаметра (обычно 50 мм или два дюйма) с целью максимально снизить сопротивление трубопровода;
- котел монтируют как можно ниже относительно горизонтальной разводки первого этажа;
- делают разгонную петлю (высокий вертикальный стояк, от которого в верхней точке отходит труба, идущая к батареям);
- горизонтальные участки разводки устаивают под уклоном (3-4 градуса) по направлению к котлу, используя для ускорения циркуляции силу гравитации.
Система отопления с естественной циркуляцией имеет еще одну особенность – она не может быть закрытого типа. В самотечном контуре предполагается только открытый расширительный бак, что устанавливается выше верхней точки разгонного стояка. У компенсационного бака две функции – выводить пузырьки образующихся газов из системы и сглаживать перепады давления, которые в самотечном отопительном контуре бывают значительными. Закрытый бачок мембранного типа, что устанавливается в системах, смонтированных по современным схемам с принудительной циркуляцией, не сможет полноценно сглаживать скачки давления, что неизбежно приведет к аварийным ситуациям.
Система отопления с естественной циркуляцией может быть только открытого типа
Нужно учитывать, что отопление с естественной циркуляцией из-за большого диаметра труб предполагает гораздо больший объем теплоносителя, который, расширяясь при нагревании, образует значительное количество «лишней» жидкости, она и заполняет открытый компенсационный бак.
Как работает схема с естественной циркуляцией
В качестве теплоносителя, чаще всего используют обычную воду, которая перемещается по контурам от котла к батареям и обратно за счёт изменения своих термодинамических свойств. То есть при нагревании плотность жидкости понижается и увеличивается объём, её выдавливает холодным потоком, который идёт обратно, и поднимается по трубам. Пока теплоноситель расходится по горизонтальным ответвлениям, его температура снижается и он возвращается к котлу. Так круг замыкается.
Если для частного дома было подобрано отопление водой с естественной циркуляцией, то все горизонтальные трубы прокладывают с уклоном по ходу движения теплоносителя. Это даёт возможность радиаторам не «завоздушиваться». Воздух легче жидкости, потому он уходит по трубам вверх, попадает в расширительную ёмкость, а потом, соответственно, в воздух.
В бак сливается жидкость, объём которой увеличивается с повышением температуры, и создаёт непрерывное давление.
Выбираем схему разводки для систем с естественной циркуляцией
Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:
- Однотрубная
- Двухтрубная
Двухтрубная схема
Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.
Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:
- Вначале выбирается место, в котором будет размещаться накопительный агрегат
- Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
- На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя
- Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
- Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
- Затем необходимо пустить трубы к радиаторам
- Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему
Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.
Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.
Рассмотрим еще несколько правил, которых следует придерживаться:
- Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
- По возможности, котел устанавливают значительно ниже отопительных приборов
- Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм
Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.
Однотрубная схема
Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:
- Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
- Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
- Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели
Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.
Что влияет на скорость циркуляции ?
Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:
- Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
- Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными
- Наиболее подходящий внутренний диаметр труб – 32-40 мм
- Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит
Видео рабочей системы
В заключении
Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.
Как выбрать насос для отопления
Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.
При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.
Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы
Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.
Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса
Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться. Они определяются исходя из потерь в самую холодную неделю
Они определяются исходя из потерь в самую холодную неделю
В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:
Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:
- для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
- многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .
Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:
c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);
Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.
Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.
В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:
- с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
- на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
- в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.
Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:
Мощность котла зависит от площади отапливаемого помещения и потерь тепла
- сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
- длина трубопровода и плотность теплоносителя;
- количество, площадь и вид окон и дверей;
- материал, из которого сделаны стены, их утепление;
- толщина стен и утепления;
- наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
- тип кровли, состав кровельного пирога и т.д.
Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.
2.3. Однотрубные системы отопления с естественной циркуляцией
Монтаж отопления без насоса
Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.
Схема однотрубной отопительной системы для частного дома
Для устройства эффективной гравитационной сети придерживайтесь следующих правил:
минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже
Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме
Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.
Выбор уклона и диаметра труб
Для устройства сетей с гравитационным током подходят следующие трубопроводы:
- Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
- Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
- Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
- Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.
Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.
Выбор теплоносителя
В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.
Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.
Верхняя и нижняя разводка
Подача теплоносителя к батареям может быть верхней и нижней:
- Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
- Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.
Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.
Как работает данная система?
Движение теплоносителя (воды) по трубам обусловлено тем, что при повышении и понижении температуры изменяется масса и плотность жидкости. Снижение массы и плотности воды происходит, когда она нагревается в котле. В это время в трубах находится уже отдавшая свое тепло более холодная вода, имеющая большую массу и плотность. При этом под действием гравитационных сил холодная вода в радиаторе замещается водой горячей.
Для того чтобы понять, как именно функционирует гравитационная система отопления, достаточно просто вспомнить курс физики. Нагретая в котле вода, являясь более легкой, свободно поднимается по трубам центрального стояка. В этот момент тяжелая холодная вода опускается в отопительный котел. Горячая вода, достигнув верхней точки, равномерно распределяется по радиаторам. В них холодная вода опускается к нижней части батареи, а после и вовсе покидает ее, потому что ее попросту «вытеснила» горячая.
В момент поступления в радиатор горячего теплоносителя происходит процесс отдачи тепла. То есть, постепенно нагреваются материалы радиатора, передавая тепло непосредственно в помещение. Далее – остывший теплоноситель вновь замещается горячим. Этот процесс непрерывен. Жидкость циркулирует до тех пор, пока идет ее нагрев – то есть, пока работает котел.
Как работает данная система?
Движение теплоносителя (воды) по трубам обусловлено тем, что при повышении и понижении температуры изменяется масса и плотность жидкости. Снижение массы и плотности воды происходит, когда она нагревается в котле. В это время в трубах находится уже отдавшая свое тепло более холодная вода, имеющая большую массу и плотность. При этом под действием гравитационных сил холодная вода в радиаторе замещается водой горячей.
Для того чтобы понять, как именно функционирует гравитационная система отопления, достаточно просто вспомнить курс физики. Нагретая в котле вода, являясь более легкой, свободно поднимается по трубам центрального стояка. В этот момент тяжелая холодная вода опускается в отопительный котел. Горячая вода, достигнув верхней точки, равномерно распределяется по радиаторам. В них холодная вода опускается к нижней части батареи, а после и вовсе покидает ее, потому что ее попросту «вытеснила» горячая.
В момент поступления в радиатор горячего теплоносителя происходит процесс отдачи тепла. То есть, постепенно нагреваются материалы радиатора, передавая тепло непосредственно в помещение. Далее – остывший теплоноситель вновь замещается горячим. Этот процесс непрерывен. Жидкость циркулирует до тех пор, пока идет ее нагрев – то есть, пока работает котел.
Схемы таких систем отопления
Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:
- способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
- места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
- схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
- расположения стояков, которое может быть либо горизонтальным, либо вертикальным.
Однотрубная система: как регулировать температуру?
Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.
Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.
В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.
При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений
Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.
При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе
И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.
При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.
Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

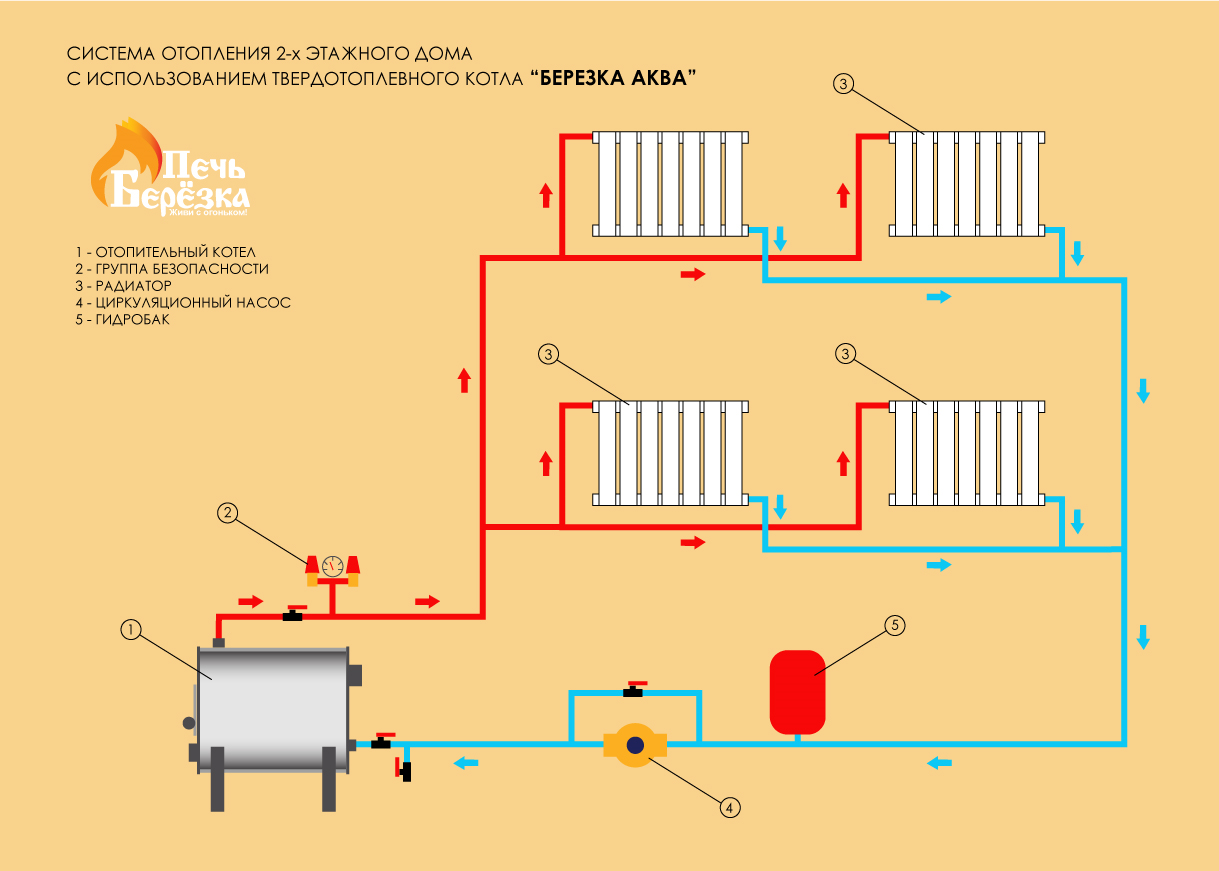

Как должна быть устроена двухтрубная система?

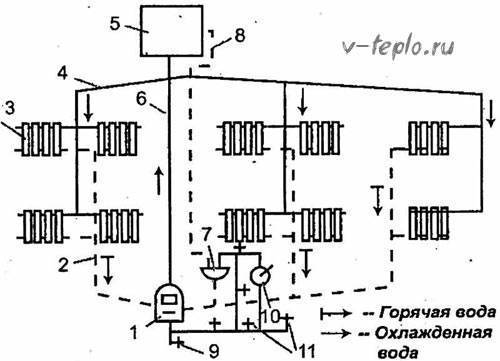

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.
Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная
От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.
Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.
Горизонтальный или вертикальный стояк в разводке?
Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.
Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.
