Этап 5. Проверка
Чтобы проверить правильность проведенных монтажных работ, нужно убедиться в том, что опущенное полотно не дает просветов или пробелов. Только так можно получить качественную работу уплотнителей в зимний период, защищающих помещения от воздействия атмосферных осадков.
Затем нужно внимательно осмотреть нижнюю панель. Уплотнитель, что зафиксирован внизу, должен максимальным образом прилегать к поверхности пола. При наличии зазоров, нужно провести проверку при помощи лазерного уровня. Когда дефект не относится к соблюдению уровня, нужно отрегулировать положение направляющих.
В последнюю очередь, проводится проверка балансировочных пружин. Они находятся на боковых частях профилей, либо торсионной балке (конкретное расположение зависит от площади исходного полотна). При поднятии системы на полтора метра, пружины можно увидеть, не поднимаясь, не опускаясь.
Об утеплении
Когда вы собираете самодельные подъемные ворота для гаража своими руками, нельзя игнорировать вопросы утепления. Бюджетный вариант утеплителя – пенопласт, и его предпочитают другим материалам. Он отличается хорошими теплоизолирующими свойствами и небольшим весом, а, значит, не нагружает ворота.
Утеплитель выбирают из соображений цена/качество
Кроме того, он совсем не впитывает влагу и достаточно жесткий для использования в воротных системах. Дополнительный плюс – материал прост в работе, и его можно клеить. Утепление полотна проводят в следующем порядке:
- Полотно грунтуют и красят для защиты от коррозии.
- Если ворота цельные, пенопласт приклеивают к поверхности.
- Если выбрано размещение между лагами, нужно соорудить вспомогательный каркас (например, из вагонки).
О простой конструкции односекционных ворот в следующем видео:
Монтаж секционных ворот своими руками
На что обратить внимание
При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:
- Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
- Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
- Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
- Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
- Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
- Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
- Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
- Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.
Петля в разрезе
Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
Изготовление ворот своими руками
Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:
- Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
- Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
- Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
- На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.
Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.
Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
Если не приобреталось готовое изделие, следующий этап – сборка панелей
Тут важно провести грамотные замеры, чтобы не было перекоса.
На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя
В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.
При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.
Монтаж створок для распашных ворот
Вопрос, как установить ворота – важный момент среди всех работ, выполняемых при изготовлении ворот своими руками, так как допущенные ошибки могут привести как к недолгому сроку службы ворот, так и к тому, что они просто не будут выполняют свои функции, например, хорошо открываются… Монтажные работы начинаются с установки каркаса. Порядок действий следующий.
Петли привариваются к дверям двери сплошным швом. Это должна быть часть петли с глухим отверстием на конце.
На каждое приваренное к каркасу кольцо накладывается его вторая половина, которая сразу приваривается к опоре.
Двери выходят на:
- Профнастил крепится к каркасу саморезами. Количество саморезов, используемых для крепления профлиста, выбирается случайным образом, расстояние между ними должно быть от 10 до 15 см.
- Все имеющиеся края тщательно очищаются;
- Необходимые листы нарезаются ножницами по металлу;
- Листы накладываются друг на друга в противоположную сторону;
- Проводятся повторные замеры профнастила (это позволит избежать ошибок);
Выбор материала
Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.
Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.
Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.
В чем привлекательность подъемно-секционных ворот
Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:
- Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
- Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
- Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.
Важно! Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме. Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража
Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража
Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.
Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.
Устройство секционных ворот
Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.
Основные элементы конструкции подъемно-секционных ворот приведены на схеме.
В упрощенном варианте в конструкцию подъемно-секционных ворот входят:
- Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
- Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
- Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
- Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
- Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.
К сведению! При изготовлении секционных гаражных ворот в промышленных условиях внутренняя поверхность направляющих реек, по которым бегают роликовые опоры, имеет специальное покрытие из фторопласта или рифленой резины, обеспечивающее беззадирное движение роликов при любой погоде.
Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.
Утепление гаражных ворот
Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.
После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.
Внизу тросы закреплены к кронштейнам
Схема установки
Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.
Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь
Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца
Подъемные ворота в гараж своими руками
Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.
Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.
Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.
Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.
При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.
Следует учесть их преимущества данного вида конструкции:
- Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
- Цельная конструкция обеспечивает безопасность.
- Декорировать полотна можно любыми материалами.
- Полотна можно утеплять любыми материалами.
- Можно установить устройство для автоматического открытия.
- Подходит для монтажа в одинарных или двойных гаражах.
Имеются и недостатки, на которые стоит обратить внимание:
- Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
- Если полотно повреждено, то снимать придется всю конструкцию.
- При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
- Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.
Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

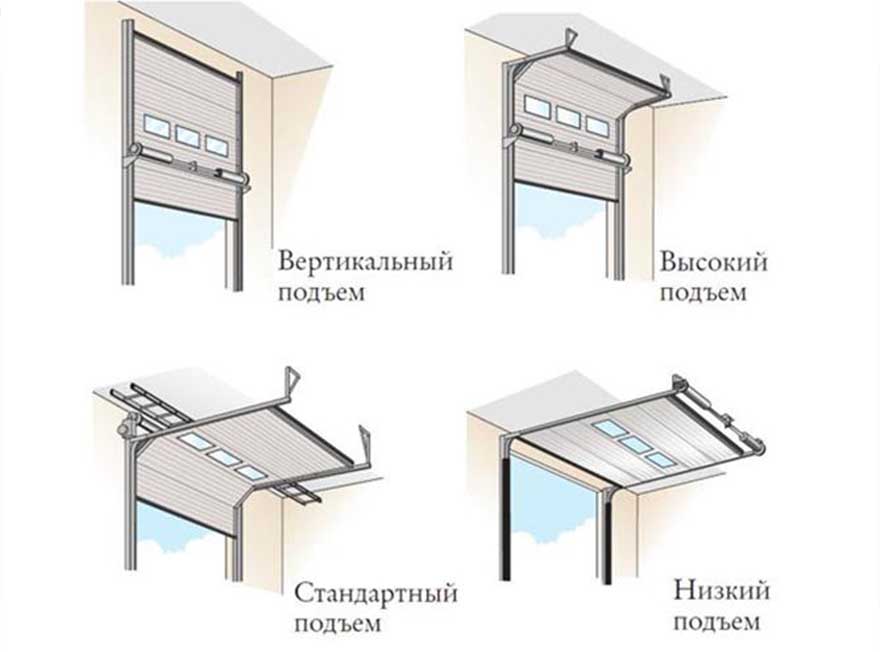

Как классифицируются конструкции
Чтобы выполнить монтаж секционных ворот, нужно определиться с конфигурацией сооружения. Это обусловлено тем, что гаражные помещения старого образца часто не соответствуют современным стандартам. В результате может потребоваться доработка. Но благодаря тому, что сегодня производители (наиболее популярные: Алютех, Дорхан) выпускают много вариантов конструкций, появилась возможность выполнить установку секционных ворот в гаражах с разными особенностями. Причем главное отличие – способ установки полотна относительно входа.
Механизм вертикального подъема
Такой вариант конструкции устанавливают, когда над проемом достаточно пространства: потолки высокие, а притолока значительно превосходит рекомендованные и минимальные значения. Что происходит в результате монтаж секционных ворот: полотно движется строго вертикально, не нужно использовать угловые стойки. Все остальные особенности конструкции сохраняются, например, в закрытом положении над полотном находится торсионный механизм. Когда ворота в открытом положении, их наивысшая точка не достигает потолка.
Механизм высокого подъема
Конструкция дополняется кронштейнами, которые будут удерживать направляющие под потолком. Полотно перемещается по угловым стойкам. Его особенность заключается в своеобразной конфигурации гаража, проема: расстояние до потолка недостаточно существенное, чтобы ворота двигались только в вертикальной плоскости, но при этом притолока весьма значительная, можно более свободно проектировать конструкцию. Использование дополнительных средств способствует увеличению стоимости ворот.
Механизм стандартного подъема
Такой вариант предполагает подъем полотна секционной конструкции под потолок так, что в горизонтальной плоскости оказывается большая часть, но не вся. Величина притолоки составляет 190 мм и больше. Механизм стандартного подъема используется, когда нет необходимости подготавливать проем, он полностью готов для установки ворот. Согласно классификации, такой вариант является наиболее распространенным.
Механизм низкого подъема
Случается, что величина притолоки слишком мала. Устанавливать в таких условиях секционные ворота низкого подъема – единственно верный вариант. Что отличает его: монтаж торсионного механизма на потолочной поверхности, полный подъем полотна – оно переходит в горизонтальную плоскость.
Выбор варианта и экономия
На данный момент есть 2 технологии изготовления секционных ворот:
- Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
- Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.
Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.
Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.
Монтажные работы можно выполнить самостоятельно
Как выбрать привод поворотного механизма: возможные варианты
Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:
- шарнирно-рычажного;
- на противовесах.
При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.
Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.
Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация
Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.
Чертеж можно взять уже готовый
Материалы и инструмент, необходимые для монтажа
Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.
Из инструмента для монтажа следует подготовить:
- болгарку;
- сварочник;
- молоток;
- шуруповёрт;
- рулетку;
- дрель или перфоратор со сверлами различного диаметра;
- гаечные ключи;
- уровень;
- карандаш.
Перечень используемого инструмента является ориентировочным
Инструкция по изготовлению подъёмно-поворотных гаражных ворот
Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:
| Иллюстрация | Описание действия |
 | Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема. |
 | Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь. |
 | Собираем ролики, которые будут крепиться к дверному полотну. |
 | Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации. |
 | Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы. |
 | Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи. |
 | Соединяем вместе раму, противовес и остальные элементы конструкции. |
 | Проверяем работоспособность системы. Рамы обшиваем выбранным материалом |
Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:
Watch this video on YouTube
Этап 1. Подготовка оборудования
Выбор и настройка автоматики
Сложность конструкции зависит от механизма подъема
Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота
Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.
Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.
Советы по эксплуатации подъёмных ворот для гаража
В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:
- периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
- своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
- регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
- открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
- на пути открывающегося полотна не должно быть препятствия;
- не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
- нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
- недопустима эксплуатация конструкции, имеющей видимые повреждения.
Все сопрягаемые элементы следует своевременно контролировать
Этап 3. Подготовка проема
Подготовка к устройству стандартных ворот для гаража
Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.
Чертёж с обозначенными размерами
Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.
По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.
Всегда можно воспользоваться уже готовым чертежом
Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.
Как правильно выбрать материалы
Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:
- 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
- уголки толщиной 4 мм с параметрами 4х4 см;
- швеллер 40х80 мм;
- прут из стали, диаметр которого составляет 0,8 см;
- 2 пружины, имеющие внутренний диаметр 3 см;
- 2 подвижных кронштейна;
- анкерные болты и саморезы;
- ролики;
- трос или цепь.
Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.
Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.
Необходимые инструменты
Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:
- углошлифовальная машина для разглаживания металла после сварки;
- сварочный аппарат;
- электрический лобзик, который пригодится для распила и обработки деревянного бруса;
- дрель, чтобы проделывать в материалах отверстия;
- шуруповёрт для оснащения полотна крепёжными элементами;
- молоток, набор отвёрток и гаечных ключей.
Секционные ворота своими руками
Основные общепринятые качества для гаражных ворот – надежность, практичность и легкость в эксплуатации. Конструкция секционных ворот обладает всеми перечисленными качествами, при этом они не требуют дополнительного места при открытии и их легко сделать подъемно-автоматическими.
Секционные ворота своими руками
Благодаря современным материалам они обладают хорошими теплоизоляционными свойствами и могут отлично преобразить фасад гаража.
Основным минусом секционных гаражных ворот является их цена. По сравнению с обычными распашными воротами она может быть больше раза в два и более.
На рынке имеется достаточно большое количество фирм, занимающихся изготовлением, продажей и установкой таких ворот. Но наличие большой конкуренции на рынке все равно не повлияло на цену. Причиной этому является сложное устройство ворот и дизайн.
Чтобы хоть как-то сэкономить на установке, советуем купить готовый механизм и заняться установкой самостоятельно, а также выбирать заводские расцветки ворот, они ничем не хуже авторских и долговечны.
Конструкция гаражных секционных ворот состоит из ламелей, скрепленных между собой в единое полотно, и механизма, состоящего из направляющих, пружинных блоков для уравновешивания полотна во время движения, и подъемно-торсионной системы, обеспечивающей движение полотна вдоль направляющих за счет системы тросов, валов и барабанов.
