Секционные гаражные ворота своими руками

Сложность самостоятельной сборки

По моим наблюдениям, подъемные модели в современных гаражах все чаще заменяют классическую распашную конструкцию. Их достаточно просто установить, а эксплуатация отличается удобством. Но если вы задались целью сделать подъемные ворота в гараж своими руками, стоит иметь в виду следующие моменты:

У конструкции имеется технологический зазор между проемом и полотном

Важно обеспечить плотное прилегание ворот к раме, чтобы гараж оставался утепленным; проблему щелей решает резиновый уплотнитель.

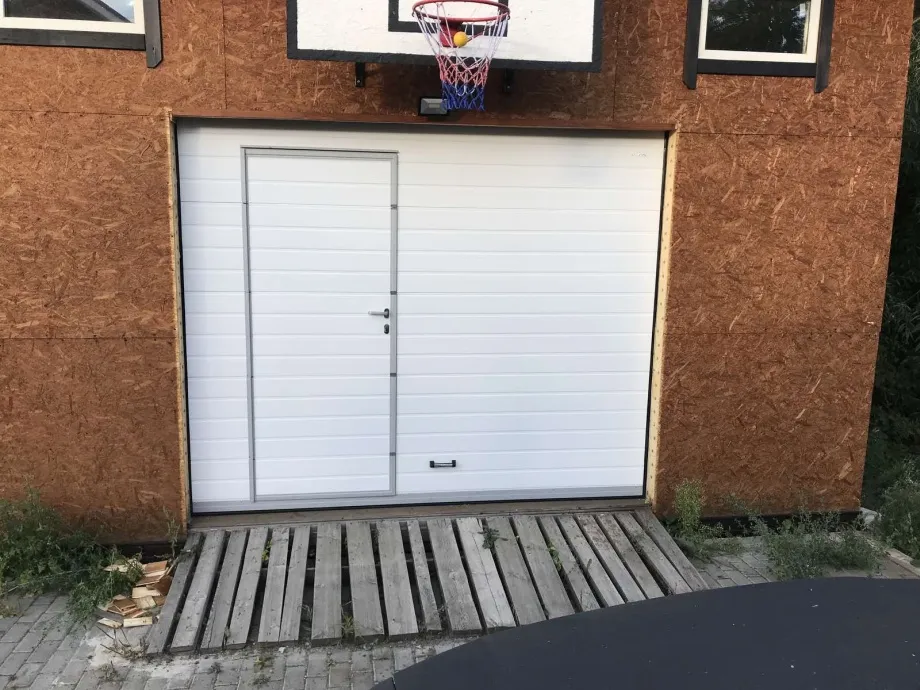

Желательно предусмотреть в полотне калитку, это позволит сохранять тепло в зимний период.
Во время открывания конструкция выступает за границу гаража на метр и более; подъехать вплотную вы не сможете.
Если в качестве лицевого покрытия будет использоваться металл, выбирайте оцинкованный лист, чтобы избежать коррозии.. Модель с дополнительным освещением

Модель с дополнительным освещением

Видеоотчет по конструкции ворот:

Далее переходим к техническим вопросам: какие материалы понадобятся для монтажных работ, и в каком порядке происходит сборка.

Об утеплении

Когда вы собираете самодельные подъемные ворота для гаража своими руками, нельзя игнорировать вопросы утепления. Бюджетный вариант утеплителя – пенопласт, и его предпочитают другим материалам. Он отличается хорошими теплоизолирующими свойствами и небольшим весом, а, значит, не нагружает ворота.

Утеплитель выбирают из соображений цена/качество

Кроме того, он совсем не впитывает влагу и достаточно жесткий для использования в воротных системах. Дополнительный плюс – материал прост в работе, и его можно клеить. Утепление полотна проводят в следующем порядке:

• Полотно грунтуют и красят для защиты от коррозии.
• Если ворота цельные, пенопласт приклеивают к поверхности.
• Если выбрано размещение между лагами, нужно соорудить вспомогательный каркас (например, из вагонки).

О простой конструкции односекционных ворот в следующем видео:

Что надо подготовить для монтажа: инструменты и материалы

Если вы хотите сделать подъемно-поворотные ворота своими руками с качественным результатом, потребуется следующий набор инструментов:

• Сварочный аппарат, угловая шлифовальная машина (болгарка), дрель и набор сверл.
• Молоток, лобзик, отвертки, набор гаечных ключей.
• Строительный (водяной) уровень, маркер, рулетка.

Набор материалов зависит от того, из чего будет изготавливаться плоскость ворот. Для конструкции может потребоваться:

• Профиль (стальной или алюминиевый) или деревянный брус разного сечения.
• Панели из древесины или пластика для полотна.
• Излюбленный материал для зашивания полотна – профильный лист. Его плюс – заводская антикоррозийная защита.
• Ролики и рычажно-пружинный механизм. Их проще всего подобрать в специализированном магазине.
• Швеллер для направляющих; его подбирают, отталкиваясь от ширины роликов.

Механические ворота с дверью

• Металлический уголок или брус. Они пойдут на изготовление коробки, в которой расположится рычажно-пружинный механизм.
• Метизы: анкеры, штыри, саморезы.
• Материал для теплоизоляции. Подойдет пенополиуретан, но из соображений экономии бюджета ему нередко предпочитают пенополистирол (плотность 15-25 кг/м³, толщина 4 см).

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Устройство и принцип действия разных видов подъёмных гаражных ворот

Конструктивное исполнение дверных гаражных систем может отличаться. Предлагаем познакомиться с устройством и принципом работы подъёмных ворот различного вида.

Конструктивное исполнение может отличаться

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединенных петлями. С края к каждой части прикреплены специальные ролики, движущиеся по направляющим, закрепленным в дверном проеме. При открытии подъемные секционные гаражные ворота плавно поднимаются к потолку, позволяя сэкономить внутреннее пространство.

Секции плотно прилегают друг к другуЦветовое решение может быть разнообразнымподъемные секционные ворота

Подъёмно-поворотные ворота для гаража: отличительные особенности

Полотно такой дверной системы изготавливается цельным и полностью закрывает проем. При открывании подъемно-поворотных ворот для гаража створка поднимается и размещается перпендикулярно первоначальному положению.

Полотно смещается вверх

Для изготовления каркасной рамы используется сталь. Некоторые системы дополнительно оснащаются электроприводом, что позволяет автоматизировать процесс управления створкой.

В створке можно предусмотреть калитку

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Что учесть при расчете размеров

Маленький пост – не место для размещения подробных чертежей. Их можно найти в интернете, на специализированных ресурсах или форумах, или сделать собственный чертеж. Все же поделюсь с некоторыми соображениями, которые подскажут правильное направление:

Чтобы ворота получились качественными, важно правильно задать размер полотна. Это также положительно скажется на стоимости конструкции.
Ширину ворот рассчитывают так, чтобы автомобиль мог свободно, не теряя зеркал заднего вида, въехать внутрь

Стандартная ширина машины 1,8-2 м, с каждой стороны надо добавить по полметра. В итоге достаточным будет проем примерно 3 м в ширину.
Для определения высоты используют тот же принцип. Стандартной высотой для гаражных ворот считается 2,1-2,5 м.
Если автомобиль более компактный, чем стандартное авто, не стоит занижать размеры проема, исходя из его габаритов. Со временем вы можете заменить машину, а вот с воротами это проделать намного труднее; демонтаж системы и установка новой – процедура затратная.

Пример чертежей подъемной конструкции

Виды секционных ворот

Мало, кто знает, что существует несколько технологий изготовления ворот секционного типа. Рассмотрим их виды.

Подъемные.

Этот тип имеет плотное полотно, состоящее из нескольких слоев панелей, количество которых зависит от размера ворот. При открытии механизм плотно складывает полотно, затягивая его к потолку гаража. Во время закрытия секционки опускаются вниз, при этом раскладываясь.

Изготавливают их из разных материалов: металла, высокопрочного пластика и дерева. На фабриках очень часто внутрь панелей вставляют утеплитель, например, пенополиуретан или пенополистирол. Не рекомендуется использовать минеральную вату и пенопласт, так как они слишком объемные.

Конструкция сэндвич-панели представлена на картинке ниже.

Чтобы такие ворота работали исправно, необходимо четко следовать схемам и чертежам, которые представлены в статье ниже. Для соединения панелей используются шарнирные петли, взломать их не так просто, как думают злоумышленники. Выбирайте качественные петли, которые будут сложнее поддаваться взлому.

Обратите внимание, что панельные ворота обойдутся дороже, чем альтернатива с поворотно-подъемным механизмом. Поворотно-подъемные

Поворотно-подъемные.

Такие секционки имеют нескладной щит, который для открытия придется поднимать при помощи рычажково-шарнирного механизма. Главным преимуществом данной конструкции является хорошая защита от взлома, в отличие от простых подъемных ворот.

В качестве второстепенных преимуществ можно выделить следующие:

Бесшумность.

Если своевременно смазывать механизмы, данный тип практически не издает звуков. Подъемные ворота, наоборот, очень шумят, беспокоят домочадцев и соседей (если гараж находится в частном доме).

• Экономичность.
• Простота в изготовлении.

Ниже представлена возможная схема автоматизации.

При затруднениях с финансами большинство специалистов рекомендуют выбирать второй тип. Даже если вы планируете купить ворота, а не делать их своими руками, то этот вариант будет стоить примерно на 20-30 процентов дешевле. А при самостоятельной установке поворотно-подъемных ворот можно будет сэкономить до 50-60 процентов от цены.

Для еще большей экономии можно отказаться от изготовления двери в воротах и установить ручной механизм поднятия, однако он сильно усложнит процесс открывания. Кроме того, можно отказаться от дизайнерского оформления и дополнительных деталей. Также учитывайте, что на стоимость существенно влияет размер полотна.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Крепление вертикальных направляющих

На следующем шаге монтажа гаражных секционных ворот устанавливают металлические вертикальные направляющие. Собирают каркас, по которому смещается полотно

Специалисты уделяют повышенное внимание этому этапу работы, поскольку от него зависит легкость подъема конструкции

Горизонтальное и вертикальное положение изделий контролируют строительным уровнем. Если требуется повышенная точность, пользуются лазерным нивелиром. Все детали между собой вымеряют рулеткой. Ориентиром служат ярко блестящие полосы: если мастер отклонится от заданного размера, то это сразу станет заметно. Ход сборки:

1. На стенах по бокам от проема ставят метки. Для этого от пола вверх отступают 100 см и карандашом чертят линию. Из несущих профилей сооружают раму, которую устанавливают во входное отверстие гаража. На детали надевают резиновые уплотнительные ленты, их прочно вставляют в пазы.
2. На место стыков перемычки и стоек отрезают лишний кусок эластичного уплотнителя. Достаточно удалить на углах маленький квадрат, именно в том участке, где две полосы накладываются друг на друга. Чтобы сделать это ровно, материал размечают карандашом и отрезают ножницами или ножом.
3. После удаления излишков ленты монтируют верхний профиль и вертикальные направляющие. Они оснащены отверстиями, поэтому остается ровно подогнать детали и скрепить их шурупами. Устанавливают временную монтажную перемычку, которая усиливает жесткость изделия и удерживает заданные параметры.
4. Собранную конструкцию монтируют с сильным прижимом к стене. Внутренний размер каркаса должен точно совпасть с величиной проема. Специалисты допускают отклонение на 2 мм. В процессе работы уровнем контролируют горизонталь и вертикаль рамы. Конструкцию фиксируют струбцинами там, где на уровне 100 см на стене стоят отметки.
5. Вверху опор монтируют ролики. На корпусе стоек есть отверстия для саморезов, поэтому мастер, воспользовавшись перфоратором, сверлит дыры именно в этих местах и совмещает край стойки и колес. Через широкое отверстие в направляющем устанавливают пластмассовый дюбель 5×1 см. Шуруповертом туда закручивают шурупы.
6. Каждую опору закрепляют с обоих боков. Крепежные пластины Г-образной формы устанавливают снаружи направляющих. Для них со стороны боковой поверхности производители заранее проделали отверстия. Мастер подгоняет конструкцию до нужного расположения между собой деталей и в одну пластину закручивает 2 шурупа. Этот элемент, зафиксированный на опоре, монтируется к стенке на дюбели и саморезы.
7. Изнутри опор проделывают аналогичную работу. В отверстия профиля ставят шурупы с пластиковыми заглушками и вкручивают. Устанавливают перемычку вверху проема. Временное монтажное приспособление и струбцины снимают.

Для стоек слишком большое отклонение недопустимо, иначе секционные ворота не смогут эксплуатироваться должным образом, а работу придется переделывать. Процесс монтажа опор постоянно регулируют уровнем и рулеткой.

Коротко о главном

Хозяева машин все чаше делают выбор в пользу подъемных ворот: перемещение створки под потолок удобнее распашных створок, особенно, если процесс автоматизирован. Подъемно-поворотную систему несложно сделать своими силами, чего нельзя сказать о секционной разновидности конструкции.

Чтобы конструкция получилась надежной и функциональной, важно правильно рассчитать ее параметры, подготовить гараж и проем. При сборке необходимо обеспечить прочное соединение деталей и теплоизоляцию помещения

Есть много способов улучшить конструкцию подъемных ворот: сделать окно, чтобы улучшить освещение, поставить стопоры, чтобы сделать работу устройства безопасной.

Вопрос

Советы по эксплуатации подъёмных ворот для гаража

В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:

• периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
• своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
• регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
• открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
• на пути открывающегося полотна не должно быть препятствия;
• не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
• нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
• недопустима эксплуатация конструкции, имеющей видимые повреждения.

Все сопрягаемые элементы следует своевременно контролировать
