Сделай сам гаражные ворота после изучения инструкции

Как изготовить откидные ворота для гаража своими руками: чертежи, материалы

Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.

Откидные ворота для гаража каждый человек сможет изготовить самостоятельно

Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?

Этапы работ

1. В первую очередь необходимо сварить основную раму. Эта работа состоит из следующих этапов:

• Нарезают заготовки из профильных уголков, максимально соблюдая точность. Это позволит избежать перекосов при выполнении сварочных работ. Срезы можно делать не только прямые, но и под углом 45 градусов. Такой приём позволяет увеличить прочность за счёт увеличения длины сварного шва. Эти работы производят угловой шлифовальной машиной или болгаркой;
• Для того, чтобы приступить к сварке, конструкцию укладывают на ровную поверхность.
• Для сварки применяется электродуговой метод, который сможет обеспечить качественную проварку металлических заготовок. Готовая конструкция должна быть абсолютно плоской, чтобы гарантировать идеальную стыковку всех деталей при сборке ворот. Поэтому необходимо после сварки проверить уровнем. Выявленные погрешности следует незамедлительно исправить. Т.к. в дальнейшем это сделать будет очень сложно.
• · На внешних сторонах рамы приваривают куски арматуры. Их понадобится не меньше 3-х на каждую из сторон. Длина их должна быть не менее 20 см, а толщина не менее 1 см. Их наличие необходимо для прочного закрепления рамы в гаражном проёме.

2. После сварки и закрепления основной рамы, можно приступать к изготовлению каркаса створок. Здесь потребуется не меньшая точность, чем при сварке рамы. Работы проводят в с такой последовательности:

• Для изготовления каркаса створок, нарезают заготовки из металлического профиля в соответствии с размерами высоты ворот и половиной ширины проема.
• После этого, на ровной поверхности точечно сваривают каркасы створок.
• Заготовки конструкций проверяют на соответствие по месту.
• После подгонки по размерам (если она потребуется), производят окончательную сварку.
• При необходимости изготовления на одной из створок дополнительной двери, к ней приваривается ещё одна стойка. На нее будут крепиться петли.

3. На следующем этапе к рамам створок ворот крепят петли. Для этого лучше использовать точечную сварку, чтобы металл в месте креплений петель сильно не перегрелся. После этого следует точно отметить их месторасположение на основном каркасе и приварить там втору часть петель.

4. Теперь можно приступать к раскрою и сварке листов металла к каркасам створок. При раскрое необходимо учесть, что створка на створку, при закрывании ворот, должны заходить, обеспечивая нахлест в 10 см. После раскроя, необходимо выполнить зачистку его кромок. Затем листы металла приваривают к каркасу, используя сплошной шов.

5. Завершающим этапом является приваривание к дверям замков и засовов.

Изготовить хорошие и надежные гаражные ворота не просто. Процесс этот является довольно трудоемким. Он требует большого опыта и мастерства. Кроме того, к воротам предъявляются определенные требования по обеспечению сохранности автомобиля, и всего, что там ещё хранится. Поэтому, разумно будет поискать хорошего мастера для их изготовления.

Сварка ворот

Следующий этап – сварка. Ниже представлена схема расположения створок, калитки, опор.

Створки и калитку лучше сваривать на ровной поверхности, если есть специальный сварочный стол, то он будет лучшим вариантом.

Эти меры необходимы для избежания деформации всей конструкции. Сначала сварке подвергается внешняя рама.

Правильно будет сложить рамы на стол (для получения ровного прямоугольника), проверить углы, они должны быть 90 градусов, и диагонали также должны быть равными.

После этого сваривают внутреннюю раму, которую приваривают к внешней. Швы при этом не должны быть большими (не более 2 см).

Если створки ворот получаются больше 1 метра, то правильно будет установить вертикальную перекладину для укрепления конструкции. См. видео.

Видео:

Расположение внутренней рамы зависит от количества слоев обшивки: при односторонней – профильные трубы располагают ближе к одной из сторон каркаса, при двусторонней – расположение внутреннего каркаса должно быть между профильных труб внешней рамы.

Калитку делают аналогичным образом, без вертикальных укрепляющих труб, поскольку ее размер меньше размера ворот.

После проделанных работ необходимо зачистить и отшлифовать все швы.

Если обшивка ворот будет происходить с помощью профлиста, то тогда необходимо перед обшивкой сделать покраску каркаса, в других случаях (кованые ворота, из цельного металлического листа) покраска осуществляется после обшивки.

Обшивка начинается с приваривания петель. Расположение петель должно быть ровным, сначала они крепятся к опорам, после – к каркасу. Обшивать ворота можно деревом, металлическими листами, с помощью профиля, ковки и пр.

Обшивать можно с двух сторон либо с одной – в зависимости от желания хозяина.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

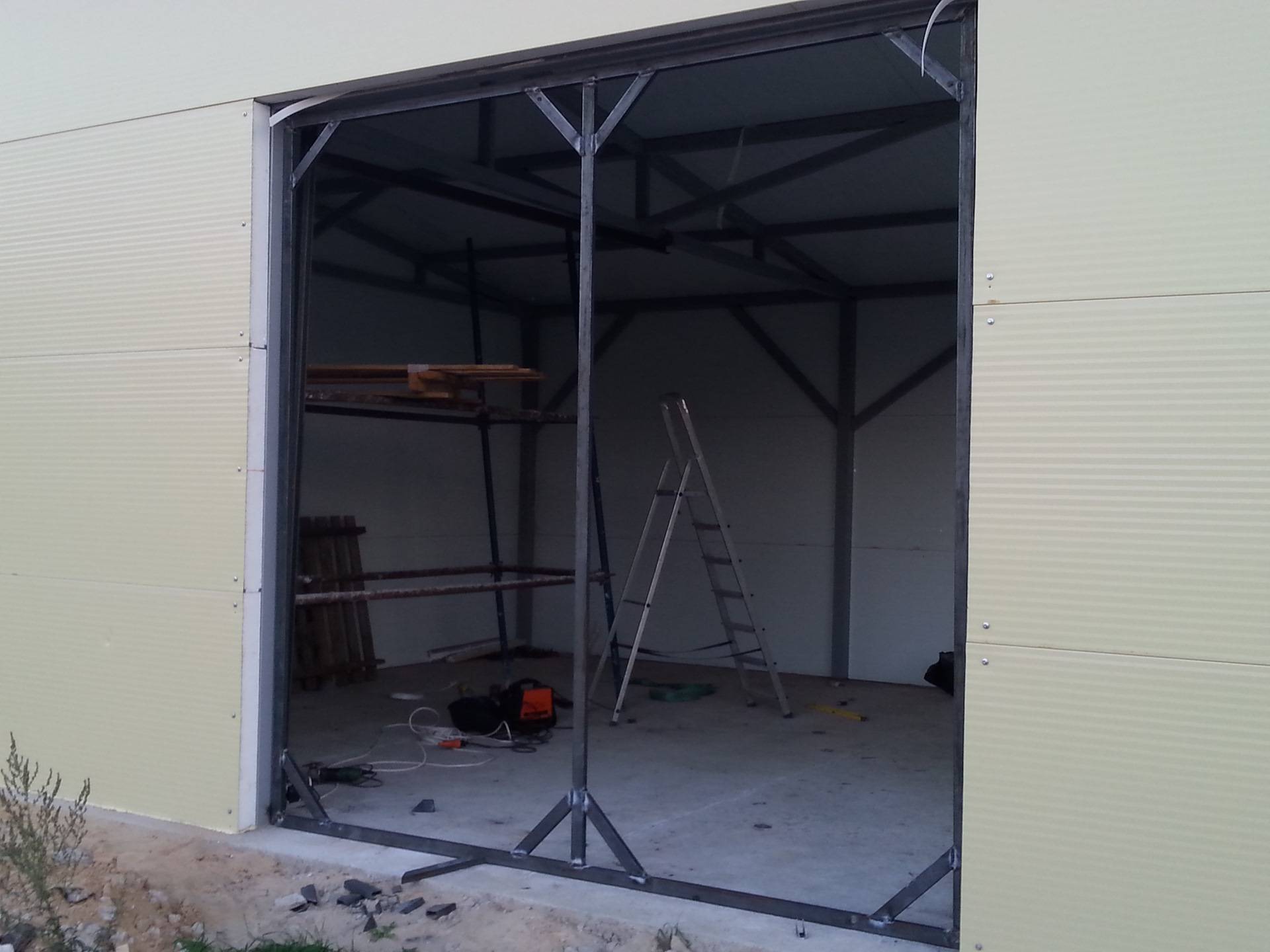

Монтируем несущую раму

Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.

Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:

• с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
• нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
• сваривается рама;
• наружная сторона стыков тщательно выравнивается болгаркой.

Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.

Этапы установки ворот

Существует несколько вариантов гаражных ворот: простые распашные, автоматические или ручные откатные ворота, а также секционные. Сейчас все больше автомобилистов предпочитают устанавливать именно секционные конструкции, поскольку они экономят место, надежные, очень герметичные. В отличие от других видов, секционные ворота монтировать сложнее, там больше элементов и сразу несколько рабочих механизмов. Весь процесс монтажа состоит из подготовки проема, установки несущих элементов и крепления полотна.

Подготовительные работы

Перед установкой ворот требуется правильно подготовить проем. Если гараж построен из легких материалов, проем укрепляют специальным металлическим каркасом, который можно сварить самостоятельно из подручных материалов. Для бетонных или же кирпичных гаражей такой каркас не нужен. Стены проема проверяют на наличие трещин, снимают при необходимости старую облицовку, выравнивают поверхность потолка и стен, аккуратно штукатурят.

Чем ровнее будет рабочая поверхность, тем герметичнее прилягут ворота к проему, а значит, не будут пропускать сквозняки, влагу и шум с улицы. Стандартные секционные ворота нельзя установить, если высота притолоки меньше 18 см, а по обе стороны проема свободное пространство меньше 45 см. Эти условия считаются обязательными, иначе закрепить ворота не получится. Кроме того, пол возле входа должен быть ровным и строго горизонтальным, чтобы внизу не было просвета.

Помещение гаража на время монтажных работ надо максимально освободить, чтобы ничего не мешало свободному проходу и сборке конструкции. Правильная подготовка поможет быстрее и легче справиться с монтажом, поэтому пренебрегать этим пунктом нельзя.

Помимо этого понадобятся инструменты:

• дрель или шуруповерт;
• перфоратор;
• рулетка и строительный уровень;
• набор сверл;
• молоток, отвертки и другие слесарные инструменты;
• крепежи для ворот.

Часто крепежные детали входят в комплектацию, но лучше иметь дополнительные про запас. Все саморезы должны быть с антикоррозийным покрытием, иначе на поверхности конструкции появятся потеки ржавчины.

Замеры и выбор подъема ворот

Без точных замеров праильно установить гаражные ворота не получится, поэтому здесь требуется особое внимание. Стандартные ворота выпускаются высотой до 3 м и шириной до 5 метров

Чаще всего они состоят из трех секций, каждая из которых представляет собой два стальных листа с полиуретановым наполнителем. Чтобы правильно подобрать ворота, замеряют ширину и высоту проема, высоту притолоки, расстояние от бокового края проема к левому и правому углу.

Основные замеры для ворот

Высота притолоки влияет на тип подъема ворот: он может быть стандартным, высоким или низким; кроме того, полотно может подниматься ровно или под наклоном. Различаются конструкции и по расположению барабана: в зависимости от высоты и угла наклона барабан крепится снизу, спереди или сзади горизонтальных направляющих. Наклонные подъемы применяются реже, чем стандартные и вертикальные; они оправданы только тогда, если потолок в гараже скошенный. Для стандартного подъема необходима высота притолоки от 35 до 60 см, для низкого 23-35 см, а если от проема до потолка расстояние превышает высоту ворот, подъем делают вертикальным.

Типы подъемов гаражных секционных ворот

Типы подъемов гаражных секционных ворот

Типы подъемов гаражных секционных ворот

Важно! Точные расчеты и правильно подобранный подъем ворот не только упростит монтаж, но и сэкономит время при дальнейших ремонтах или регулировках конструкции

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Изготовление распашных ворот для гаража

Одному человеку, даже при наличии необходимых навыков, полностью выполнить работы будет проблематично из-за большого веса некоторых элементов. Поэтому для монтажа целесообразно пригласить помощника.

Сварка рамы

Сварка рамы из профильной трубы

Чтобы сделать гаражные ворота своими руками, нужно подготовить раму. Делать это начинают только после того, как будет возведена фронтальная стенка. Из уголка вырезают 8 элементов, 4 из которых соответствуют в длину высоте проема, а оставшиеся – ширине. Из них формируются наружная и внутренняя части рамы. Элементы укладывают на ровную плоскость и измеряют углы. Убедившись в том, что все детали имеют прямые углы, их сваривают швами. Если в процессе прямота нарушилась, это корректируется сделанным из обрезков рычагом. При необходимости возможно также приваривание добавочных уголков. Когда дефекты будут ликвидированы, рама шлифуется.

Сварка каркасов створок

Каркас делают из труб металлопрофиля. При нарезке не следует забывать о необходимости технологического зазора в 10-20 мм между каркасом и рамой. Он нужен, чтобы конструкция отрывалась свободно. Проверив углы, производят сварку. Чтобы ворота были надежнее, в каркас по высоте устанавливаются ребра жесткости. В каждую створку монтируются два таких элемента. Если конструкция отличается большой длиной или весом, число ребер увеличивается.

Монтаж металлических листов

Лист для первой створки вырезают таких габаритов, чтобы он закрывал внахлест вторую сторону на 20 мм. Потом производится его прихватка к каркасу. Для второй створки лист вырезают, учитывая нахлест. Он должен не доходить до края на 20 мм. Чтобы полотно не повело, листы привариваются точечно. Если накладываются сплошные швы, каркасные трубки струбцинами фиксируются к швеллерным элементам. Сварочные работы ведутся поочередно с двух сторон фрагментами по 0,1 м.

Крепление петель

Петли должны соответствовать весу конструкции

Нижнюю часть петель фиксируют к несущей раме, верхнюю – к полотну. Сделать их надежнее можно, используя внутренние вложения из тонких прутков арматуры. Швы зачищаются. Самый надежный замок для таких ворот – сувальдный. Возможно и использование врезной модели.

Покраска

Красят ворота каждые 2 года с целью предохранить полотно от коррозионных явлений. Поверхность обезжиривают растворителем, грунтуют специальным составом и после его высыхания покрывают окрашивающей смесью. Для этого подойдет валик или пульверизатор.

Преимущества калитки

Калитка в гараже позволит свободно попасть в помещение без необходимости открывания створок ворот. Это экономит время, делает пользование гаражом более удобным. В зимние периоды, когда температура на улице отрицательная, калитка защитит помещение гаража от выветривания тепла. Порог калиточного проема делают на высоте 20-30 см от пола, что также облегчит доступ в гараж при снежных заметах и сугробах при входе.

Дополнительная дверца сделает пользование гаражом удобным

Как правило, при наличии дополнительного входа в воротах гаража хозяева обустраивают на них внутренние запоры, которые отпираются только изнутри помещения. При этом отпадает необходимость в навесных наружных замках, и в зимнее время не будет стоять вопрос о разогревании замерзшего замочного механизма.

Подбираем инструменты и материалы для работ

Перед началом работ необходимо побеспокоиться о подготовке необходимого инструмента и материалов. Для изготовления и установки ворот требуется запастись следующими инструментами:

• угольником для сверки прямоугольности конструктивов;
• пятиметровой рулеткой;
• аппаратом электросварки с расходными материалами, комплектом спецодежды, рукавицами и маской;
• болгаркой с обрезными и заточными дисками;
• карандашом, маркером или мелом для разметочных работ;
• строительным уровнем.

Из материалов потребуется:

• шестьдесят пятый уголок для изготовления рамы;
• каркас выполняют из уголка пятьдесят на пятьдесят миллиметров или труб цилиндрического, прямоугольного или шестиугольного профиля.

Иногда используются арматурные стержни. О листовом металле для полотен говорилось выше. Количество материалов определяют, исходя из чертежа.

Как сделать распашные ворота своими руками

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий

Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной

В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Выбор материала для гаражных ворот

При выборе материала для гаражных ворот необходимо учесть ряд факторов, таких как прочность, стойкость к внешним воздействиям и эстетический вид. В настоящее время на рынке представлены различные материалы для изготовления ворот, каждый из которых имеет свои достоинства и недостатки.

Одним из самых популярных материалов для гаражных ворот является металл. Металлические ворота отличаются высокой прочностью и долговечностью. Они устойчивы к коррозии и внешним механическим воздействиям. Выбрав металлические ворота, вы можете быть уверены в их надежности и долговечности.

Еще одним популярным материалом для гаражных ворот является дерево. Деревянные ворота придают гаражу особый шарм и элегантность. Они отличаются теплоизоляцией и хорошим звукоизоляционным свойством. Однако, деревянные ворота требуют более тщательного ухода и регулярной покраски для сохранения своего привлекательного вида.

Также можно выбрать гаражные ворота из пластика. Пластиковые ворота отличаются высокой стойкостью к внешним воздействиям, таким как коррозия и перепады температур. Они не требуют специального ухода и обладают привлекательным внешним видом.

Каждый материал имеет свои достоинства и недостатки, поэтому при выборе следует учитывать особенности и требования вашего гаража. При необходимости можно проконсультироваться со специалистом, чтобы выбрать оптимальный вариант, учитывая все факторы.

Изготовление рамы и створок

Схема работы консольных ворот.

Рама делается для обрамления въезда, лучше всего начинать ее устанавливать еще при возведении самого гаража. Примерно на высоте 50 см кладки надо сделать установку самих ворот, после чего продолжать кладку стен.

Для конструирования рамы своими руками необходимо взять металлические уголки из стали на 65 мм с шириной 20-30 мм, толщиной – в 3-4 мм. Требуются и отрезки арматурного прута, чтобы крепить раму в проеме. В качестве инструмента, чтобы поставить ворота для гаража, надо приготовить:

• болгарку;
• угольник;
• рулетку;
• строительный уровень;
• сварочный аппарат.

Рама для гаражных ворот должна состоять из наружной и внутренней части. Уголок нарезается болгаркой на четыре отрезка, каждый с длиной в ширину приема, и на четыре отрезка с длиной по высоте проема. Резать уголок надо ровно, рекомендуется соблюдать некоторый запас, так детали будет удобнее сваривать.

Металлические гаражные ворота можно применять и в глухих ограждающих заборах (к примеру, усадебный участок).

Уголки для ворот раскладываются на ровной поверхности, при сваривании необходимо конструкцию промерять строительным уровнем, углы должны составлять 90 градусов. На наружной части рамы все дефекты надо аккуратно отшлифовать, так как тут створка ворот должна прилегать максимально плотно.

Каркас для гаражных ворот должен быть меньше рамы, чтобы створки легко входили в раму и плотно закрывались. Чтобы сделать каркас, надо брать стальной уголок либо прямоугольный профиль. Разница тут небольшая, только в весе, удобстве работы. Для начала надо нарезать уголок на четыре отрезка, длина которых должна быть примерно на 10-15 мм меньше длины рамы. Створок ворот две, поэтому и отрезков должно быть по четыре для каждой. Отрезки выкладываются на ровной поверхности, все углы надо тщательно вымерить. После этого отрезки свариваются между собой.

Теперь надо делать створки для ворот, для чего применяется листовой материал с толщиной от двух миллиметров. Своими руками вырезаются два полотна, размеры которого должны быть на 3-4 см больше высоты проема. Одно полотно подбирается на 2 см меньше, чем ширина каркаса, второе – на 1-2 см.

Далее ворота для гаража собираются таким образом: полотна привариваются к каркасу, края должны на 1-2 см выступать за каркас, чтобы створки плотно прилегали к раме. Далее надо сделать усиленные петли, для чего поверх их привариваются полоски металла, вкладки из арматуры. Такая вкладка приваривается изнутри петель.

Чертежи, схемы, эскизы

При этом во внимание берутся такие параметры:

• устойчивость к ветру, большому весу, другому механическому воздействию;
• жесткость проема;
• возможность деформации при указанных размерах створок и материала полотна;
• прочность на изгиб.

Схемы ворот составляются при планировании строительства гаража, чтобы своевременно и правильно подогнать размеры помещения под дверной проем.

Каркас ворот на проем 4 метра

Чтобы упростить и ускорить расчет можно воспользоваться специальными строительными калькуляторами.

Для этого нужно, чтобы ширина с обеих сторон, высота проема были больше параметров машины на 30 см.

Общепринятыми габаритами дверей гаража считается:

1. Ширина — 2,5 м для легковых автомобилей, 5 м — для грузового транспорта.
2. Высота — от 2 до 2,2 м для легковых автомобилей. Показателя в 2,5 м хватит для заезда микроавтобуса.

Независимо от способа открывания на чертеже обозначаются места фиксации ворот к направляющим профилям или коробу.

На чертеже отмечается количество, тип используемой фурнитуры.

Выделяются участки установки запоров, задвижек.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Ворота гаражные сделай сам своими руками: подробная инструкция и полезные советы

Выбор материалов

Первый шаг в изготовлении гаражных ворот — выбор подходящих материалов. Ворота могут быть выполнены из разных материалов: металла, дерева или пластика. Каждый материал имеет свои преимущества и недостатки, поэтому стоит внимательно изучить их и выбрать подходящий для ваших нужд.

Металлические ворота являются наиболее прочными и долговечными. Они хорошо защищают гараж от взлома и погодных условий. Если вы решили сделать металлические ворота, вам потребуется металлический профиль, специальные крепежные элементы и инструменты для металлообработки.

Деревянные ворота придают гаражу особый шарм и изысканность. Однако, дерево требует регулярного ухода и обработки специальными пропитками для защиты от гниения и вредителей. Если вы выбрали деревянные ворота, вам понадобятся деревянные доски, шурупы, инструменты для деревообработки.

Пластиковые ворота — легкие и удобные в установке. Они не требуют специального ухода и обладают хорошей теплоизоляцией. Если вы предпочитаете пластиковые ворота, вам понадобятся пластиковые панели, металлический каркас и крепежные элементы.

Изготовление гаражных ворот

После выбора подходящих материалов приступайте к изготовлению гаражных ворот.

Сначала измерьте размеры гаражного проема и определите необходимые размеры ворот. Учтите, что ворота должны свободно открываться и закрываться без препятствий.

Затем приступайте к изготовлению рамы ворот. В зависимости от выбранного материала, соберите и закрепите раму с помощью крепежных элементов.

Далее установите направляющие рамы, выполнив все необходимые измерения и фиксируя их к гаражным стенам.

После этого установите заполнение ворот (металлические панели, деревянные доски или пластиковые панели) в раму ворот и закрепите их.

Наконец, установите механизм открывания и закрывания ворот. В зависимости от типа механизма (ручной или автоматический), следуйте инструкции производителя и правильно подключите все компоненты.

Полезные советы

• При выборе материалов для ворот, учтите климатические условия вашего региона.
• Перед началом работ, изучите инструкции по установке выбранного механизма для гаражных ворот.
• Не забудьте о безопасности при работе с режущими инструментами и электрическими устройствами.
• При необходимости, обратитесь за помощью к специалисту или профессионалу.
• После завершения работ, проверьте правильность функционирования ворот и их надежность.

Сделать гаражные ворота своими руками — это интересное и полезное занятие. Следуя нашей подробной инструкции и учитывая полезные советы, вы сможете создать качественные и надежные ворота, которые будут служить вам долгие годы.

Какие нужны материалы?

Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:

1. Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
2. Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
3. Сталь толщиной 2 мм, чтобы заглушить торцы;
4. Для фиксаторов используются трубы и арматура;
5. Петли (шариковые), сечение 20 мм;
6. Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
7. Для перемычки нужен уголок 40х40 мм;
8. И сам профнастил.

Шаги по изготовлению гаражных ворот

Шаг 1: Планирование и измерение

Первым шагом при изготовлении гаражных ворот является планирование и измерение. Определите необходимую высоту и ширину ворот, а также выберите материал, из которого будут изготовлены ворота.

Шаг 2: Подготовка материала

После определения материала для изготовления гаражных ворот, необходимо подготовить материалы, с которыми будете работать. Если вы изготавливаете ворота из дерева, то нужно будет подготовить и обработать деревянные детали.

Шаг 3: Сборка и крепление

После подготовки материала, приступайте к сборке и креплению ворот. Следуйте инструкции производителя или используйте свои собственные проектные решения, чтобы правильно собрать и закрепить все детали.

Шаг 4: Установка механизма открывания

После сборки ворот, установите механизм открывания. В зависимости от выбранного типа ворот, это может быть система ручного или автоматического открывания. Установите механизм в соответствии с инструкцией производителя.

Шаг 5: Заключительные штрихи и тестирование

После установки механизма открывания, заключительным шагом будет прокраска или окрашивание ворот, установка декоративных элементов, а также проведение тестирования работы ворот. Убедитесь, что ворота открываются и закрываются без проблем.

В заключение

Изготовление гаражных ворот своими руками может быть увлекательным и результативным процессом

Следуйте инструкции и не забывайте использовать необходимые инструменты и меры предосторожности. В итоге, вы получите гаражные ворота, которые будут отлично сочетаться с вашим гаражом и продлевать его срок службы
