Доработка покупных замков
Если сделать замок для гаража
своими руками не получается из-за нехватки нужных материалов или технологий их обработки, то можно попытаться доработать
уже готовые замки.
Существуют разные типы замков:
- накладные;
- врезные;
- навесные.

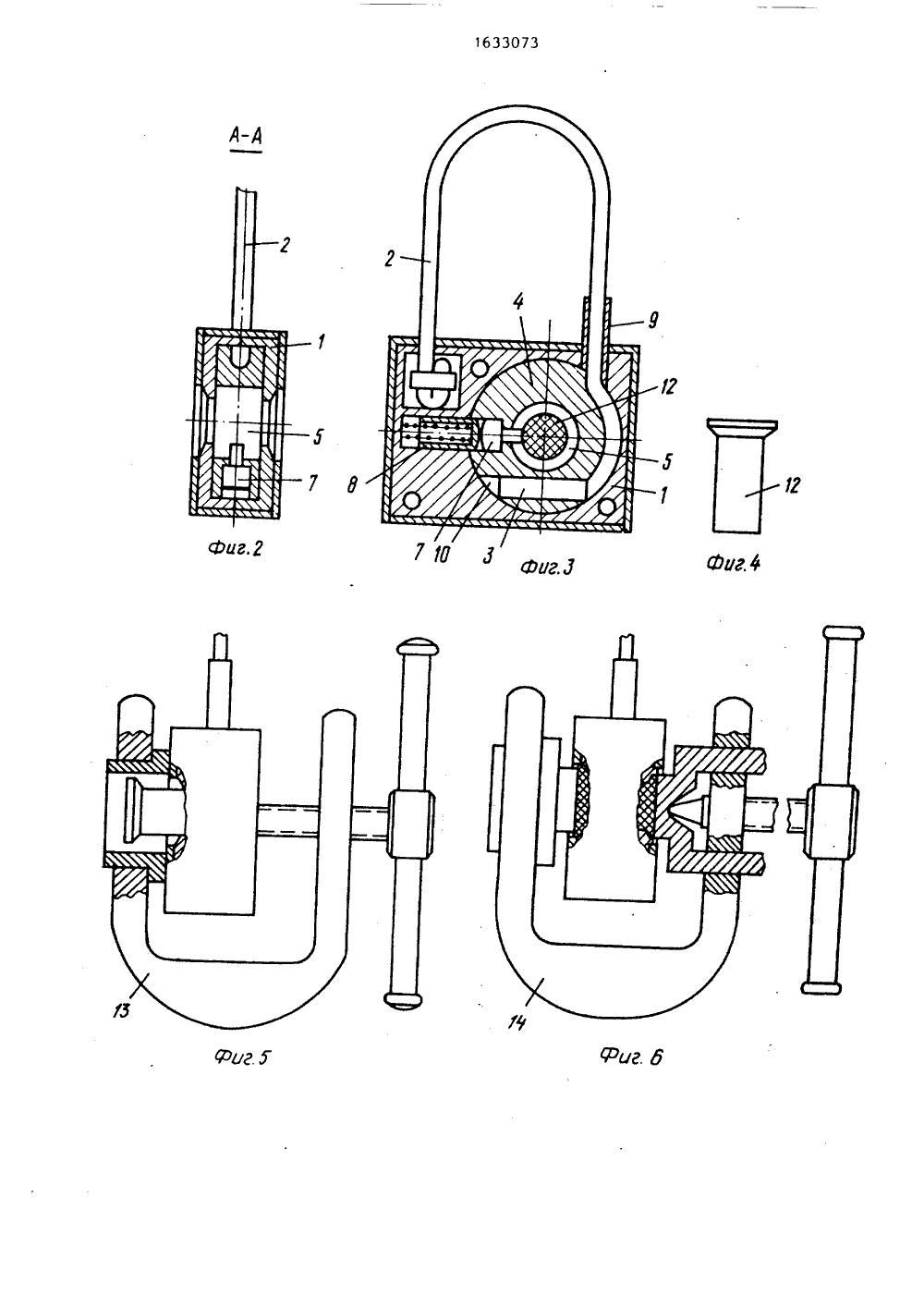

Навесной замок
легко сбить кувалдой, какой бы хитрой не оказалась его личинка. Петли могут быть срезаны обычной ножовкой по металлу без особенного шума. Навесной замок не является
большим препятствием для современных деточкиных, очень хорошо оснащенных отличным инструментом
.
Накладные
и врезные замки
сломать значительно сложнее
. По сути, это простое выбивание двери (особенно это справедливо для врезных замков). Для таких случаев взломщики применяют два метода:
- открывание отмычкой;
- распиливание ригеля (засова).
Если в двери есть щель, открывающая доступ к засову, то он может быть перепилен электролобзиком
за несколько минут.
Некоторые виды замков, предложенные умельцами, например, реечный замок с «секретным» ключом
, слишком наивны, чтобы защитить от взломщиков. Секретной тут является всего лишь длина поворачивающейся планки
на ключе. Взломщик изготовит эту планку из картона и будет подрезать ножницами, пока замок не начнет ее мять. В следующий раз взломщик придет уже не на разведку, а на дело
.
Защиту гаража от вскрытия надо рассматривать немного шире
, чем просто выбор замка. По расположению гаражи бывают коллективными
, находящимися во дворе жилого дома или пристроенными
поблизости от индивидуального дома или коттеджа. Во многих случаях, гараж может быть частью дома
.
Самый худший случай — коллективный гараж
.
Но в последнее время многие гаражные сообщества ставят камеры наблюдения
, причем делают это довольно хитро, нанимают сторожей и автомобильным ворам становится все труднее работать.
Гараж во дворе дома более удобен владельцу, особенно, если он виден из окна квартиры, а гараж на личном участке
с домом — это совсем хорошо. В последнем случае, гараж можно защитить
лучше всего.
Для наилучшей защиты гаража следует использовать прочные металлические ворота
и двери
, такие, которые нельзя выбить кувалдой. Самодельный замок на гараж
должен быть полностью скрытым с внешней стороны, а его засов — бронированным. Такой замок нельзя будет открыть никакими отмычками, и даже обычными ключами. Это электрозамок
, управляемый на расстоянии.
Еще один, тоже весьма практичный вариант, это установка скрытого электрозамка
вместе с обычным
, механическим. Причем, можно использовать даже навесной замок. Механический замок
служит первым барьером, который должны будут преодолеть взломщики. Но после того, как они это сделают, они натолкнутся на новое, непонятное препятствие, занервничают и уберутся.
Наиболее совершенным для нашего времени можно считать скрытый электрозамок с управлением по радиоинтерфейсу
. Ключом является миниатюрный радиопередатчик
(брелок), передающий кодовую комбинацию. Приемник проверяет совпадение принятого с заданным ключом и открывает замок.
Чтобы продвинутые угонщики не могли использовать перехваченный ключ, передатчик и приемник меняют код
для следующего раза по определенному алгоритму, так, что получается «одноразовый пароль»
. Это называют системой антисканирования или динамическим шифрованием кода.
Но это не самый дешевый вариант
. Минимальная цена здесь около 9000 руб
. Самостоятельное изготовление такой системы будет намного дешевле
по деньгам, но потребует изрядных знаний в радиотехнике, электронике и программировании, а также умение паять весьма миниатюрные детали.
Технология изготовления замков собственноручно
Так как замок должен получиться уникальным, нет четкой инструкции, как его сделать. Можно рассмотреть принципы работы запорных механизмов и доработать их так, чтобы получилось было собрать все своими руками.

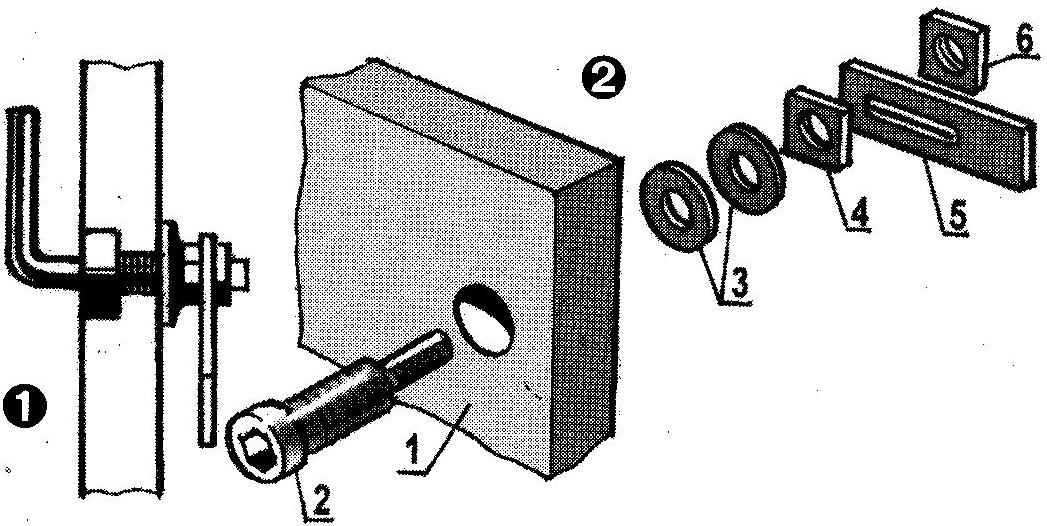

Простой винтовой и навесной замок с секретом
Одна из простых и классических конструкций, которая подходит для навесного или накладного замка. Отличается довольно большими габаритами. Принцип работы у такого замка следующий:
- В паз вставляется ключ. Он выглядит, как обычный прут, без резьбы. Провернув его, открывают запор.
- Секрет ключа спрятан внутри него. Его отличают крупные размеры в диаметре. В торце есть скрытый штырек, который, при высвобождении, может свободно входить и выходить из основной части.
- Высвобождается скрытая часть винтом в ключе. А вращением она снова фиксируется внутри него.
- Когда штырек свободен, то после прокручивания в замке он попадает в специальную нишу. Тогда вращение ключа приводит в действие замок.
- Чтобы вытащить ключ из замка, нужно сначала вкрутить штырек внутрь него.
Хитрый механизм затрудняет подбор отмычки, так как ключ обычно угловой, и вор не знает, где внутри паз для открытия. Сложно выбрать отмычку.
Падающая модель
Замок накладного или врезного типа. Представляет собой диск с отверстиями. Выдвигается и задвигается ригель вращением диска с пазами. В центре диск имеет отверстие для ключа. Обычно оно небольшое. Секрет замка в падающем ключе. Диск расположен вертикально, пазы выходят внутрь двери или ворот. Их может быть разное количество.
Когда ключ вставляют в отверстие, приходит в действие шарнир в нем. То есть части ключа, под действием силы тяжести, провисают под углом 90 °. На этой отвисающей части имеются выступы, которые совпадают с пазами на диске. Когда они вставлены, то при проворачивании ключа замок приходит в действие. Именно такая «качающаяся» конструкция получила название падающего ключа.
Электромеханический вариант
Обычный замок усиливают электрическим запором. Есть разные конструкции такого замка, но принцип работы прост. Внутри есть приемник, а ключ – это передатчик. Радиоволной передается сообщение, оно проверяется приемником и, при совпадении, отпирается запор.
Другой вариант, когда гараж находится у дома. Замок не открыть, пока линия запитана током. Управление находится в доме и отключается владельцем в тот момент, когда он идет в гараж. Можно найти чертежи таких замков и, при умении работы с электричеством и наличии навыков программирования, создать собственный.

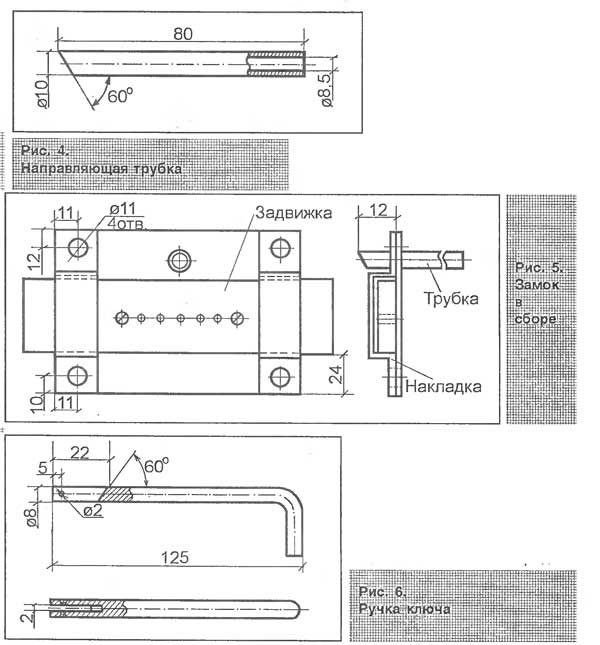

Внутренний реечный замок
Классический вариант для гаража. Запирающие рейки под действием пружины входят в пазы. Для открытия замка пружины необходимо сжать. Для этого на паре ригелей пропилены по диагонали пазы. Они соответствуют таким же на ключе.
Когда ключ вставляют, он проскальзывает по полозьям, и пружины сжимаются. Ригель выходит из паза. То есть для открытия такого замка необходимо просто вставить правильный ключ.
Преимущества и недостатки
Говорить о том, что какие-то из замков определённо лучше нельзя, так как каждый из них будет по тем или иным критериям превосходить подобный замок, но в чём-то уступать другому.
Если есть желание приобрести приличное и надёжное заводское устройство, то нужно быть готовым заплатить подчас немалые средства, ведь в этом случае речь будет идти уже не о простой заводской штамповке, а о механизме собранным профессионалом вручную. В целом можно выделить ряд общих моментов, в отличиях между продукцией с завода и кустарными самоделками.
- Если интересует качество и надёжность, то платить приличные суммы придётся в обоих случаях.
- В обоих же случаях, при желании сэкономить, нужно быть готовым к потерям в качестве, а здесь не стоит забывать, что ценой этому может быть безопасность транспортного средства.
- К монтажу устройства нужно подходить весьма ответственно, помня основное правило – лучшая защита та, которую не видно.
Практический пример
Многие автовладельцы не понимают, как сделать хороший запорный механизм своими руками из готового изделия низкой надежности. Опишем практический пример защиты автомобиля за небольшие деньги. Он подходит для автодома, который расположен близко к коттеджу и открывается из дома.
Ворота гаража нужно запирать исключительно изнутри. Сконструируйте для них один из самодельных замков с секретом для гаража. Мощность ригеля стоит завуалировать, чтобы посторонний человек при взгляде на открытую дверь не понял, какой именно элемент удерживает ворота. Со стороны водной калитки проникнуть в автодом можно будет только при помощи тарана грузовиком.
Отдельную дверь внутри дома, через которую автовладелец заходит внутрь автодома оснащают внутренним и обычным замком. Внутренний – это электрозамок соленоидного типа с возможностью управлять им из дома. Если двери закрываются на обычный замок, закроется и соленоидный.
Устройство самодельного замка.
Взлом обычного агрегата отмычкой не позволит ворам проникнуть внутрь автодома. Жильцы коттеджа перед выходом из него откроют электрозамок путем подачи питание на него, и так разблокируют ворота, после чего откроют обычный замок.
Электрозамки на гараж должны быть установлены так, чтобы он как можно меньше привлекал к себе внимание. Соленоидный агрегат зачастую питается напряжением 24 В, током в несколько ампер при срабатывании, еще меньшим током для удержания в открытом положении
Можно оснастить электрозамок защелкой с электромагнитным способом управления. Или предпочесть электромагнитную модель со скошенным ригелем, который при закрывании ворот фиксируют их.
Чтобы самодельный гаражный замок с падающим ригелем и ключом не промерзал зимой, его корпус подогревают. Обверните агрегат стеклотканью, обмотайте нихромовым проводом, толщиной 0,3-0,5 мм. Длину провода подберите так, чтобы прогревание соленоида при комнатной температуре достигало 70 градусов.
Источником напряжения будет тот же, что и для питания соленоидов. Далее накройте нихромовый провод слоем стеклоткани, жестяным кожухом. Нихромовые и медные провода соединяются сваркой, аккуратно выводятся наружу.
Зимними днями достаточно осуществить подогрев за несколько минут до открытия ворот, чтобы агрегаты сработали безотказно. В итоге, вы получите хитрый замок, ликвидировать который будет совсем непросто.
Выбор материалов и подготовка инструмента
Для создания замка необходима сталь или другой металл. Если в конструкции есть ригель, желательно сделать его бронированным. Все детали должны быть прочными и крепкими. Даже самый сложный замок иногда легче не вскрывать, а вырезать. Так, слабым местом навесных конструкций становятся обычные стальные дужки. Если в двери есть щель, то через нее просто перепиливается запор.
Помимо деталей, источником которых может послужить и покупной замок, необходимо специальное оборудование. Для создания механизма может потребоваться сварной аппарат, токарный и фрезерный станки, микросхемы, паяльник и другие инструменты. Иногда даже навыки программирования. Конкретный набор будет зависеть от конструктивных особенностей.
Виды и принцип действия замков
Среди представленных на рынке замков, можно выделить несколько их типов.
Навесной
Одним из наиболее распространённых видов замков является навесной. Весь механизм этого устройства спрятан в подвесном корпусе. Запирание осуществляется, при помощи дуги (или штыря), вставляющейся вовнутрь. Для работы устройства, на запираемых створах необходим монтаж специальных проушин, в которые вставляется дуга и благодаря чему происходит запирание. Данный тип технических устройств обладает одним отрицательным качеством, ставящим под сомнение все его плюсы, а именно – открытость. Такие замки вешаются снаружи в результате чего, злоумышленники могут иметь к нему доступ и, применив отмычку открыть его, либо просто сбить замок. Отсюда следует вывод, что такой замок может быть применён только в качестве дополнительной меры защиты, при комбинированном использовании нескольких вариантов запорных устройств.
Реечный замок
Это ещё один распространённый вариант изготовления замков. Монтируется уже внутри, при этом запирание осуществляется при помощи нескольких скользящих стержней. Открывание замка происходит при помощи специального ключа, который, проходя через скважину, вытягивает задвижки. Конструкция замка такого типа несколько надёжнее, но при этом его можно взломать, перепилив запирающие элементы или просто подобрав ключ.
Врезной вариант замка
Данный тип отличается трудностью установки и сравнительно небольшой надёжностью. К тому же производители часто беспочвенно завышают цены на такую продукцию. Можно также сказать, что применение замка такого типа возможно лишь в качестве дополнительной меры защиты.
Вышеперечисленные замки на гаражные ворота в большинстве случаев заводского изготовления, но могут быть сделаны и самостоятельно, если есть определённые слесарные навыки. Однако, стоит сказать, что более предпочтительным будет изготовление замков и запоров другого типа.

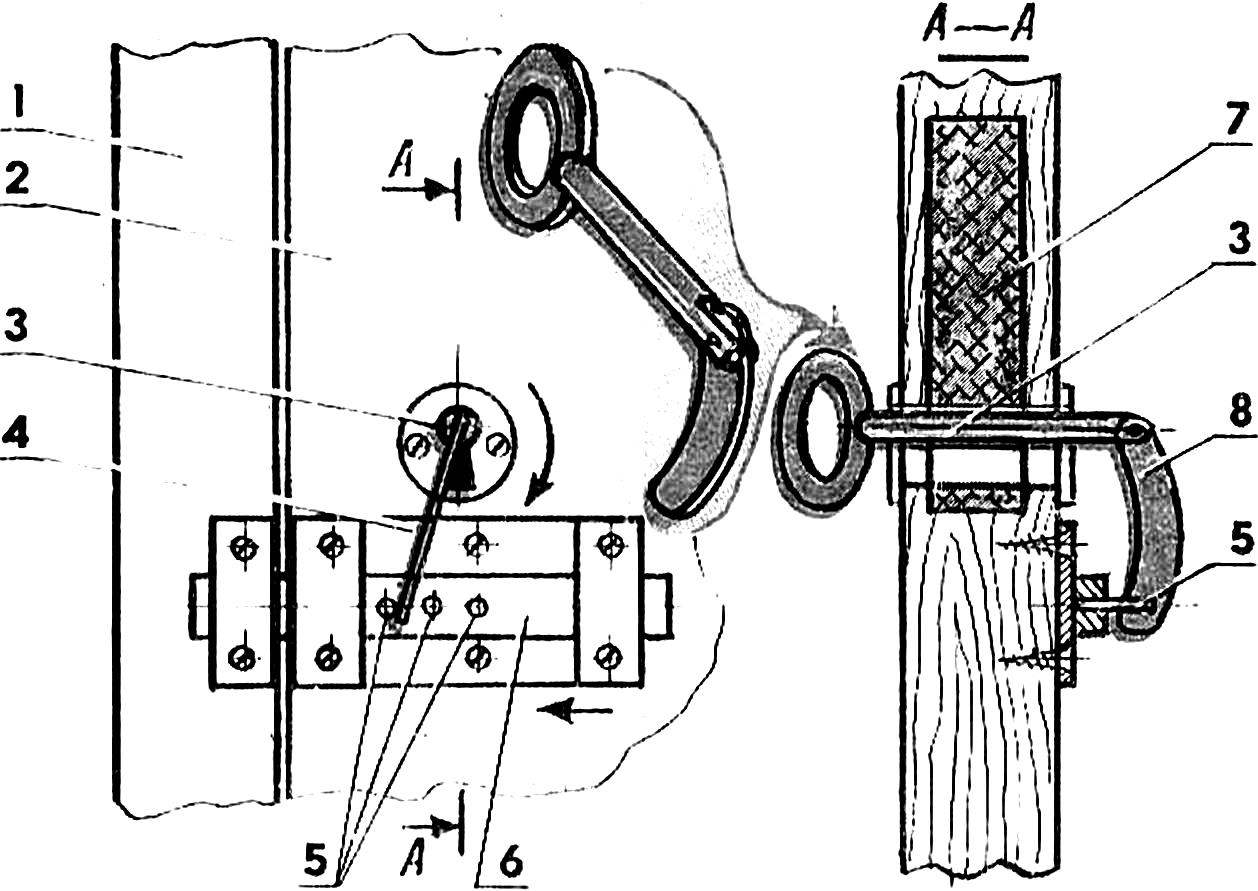

Вертушка
Таким именем в народе нарекли запираемую систему, работающую по принципу засова. Этот вариант замка отличается простотой конструкции и может быть изготовлен своими руками. Принцип работы этого устройства заключается в том, что на двух створах ворот гаража, изнутри монтируются специальные проушины из, например металла или деревянных брусьев. По центру ворот, на сквозном болте монтируется засов-вертушка, который приводится в действие при помощи проворачивания относительно центра. Торцы вертушки попадают в проушины, тем самым надёжно запирая створы изнутри. Таким образом, снаружи отсутствуют какие-либо элементы замка, в результате чего взлом становится практически невозможным.
Шпингалет
Это ещё один самодельный вариант запирания ворот гаража. Его простота и вместе с тем надёжность и эффективность, позволяют применять его в большом количестве случаев. Шпингалет представляет собой металлический штырь, который двигается внутри проушин. Его обычно монтируют на внутренней стороне гаражной двери. Работает такой запор по принципу задвижки. Смонтировать его под силу практически каждому, без использования узкоспециализированных инструментов.
Этот тип запирающего приспособления можно назвать разновидностью шпингалета, с той лишь разницей, что шпингалет, как правило, двигается в горизонтальной плоскости и применяется при одностворчатой конструкции ворот. Запоры же для распашных ворот, представляют собой металлические стержни, которые вертикально двигаются внутри специальных проушин на створах. Для того чтобы запирание осуществлялось, в земле под стержнями необходимо выполнить пару отверстий глубиной около полуметра. Для большей прочности и надёжности, внутрь этих отверстий можно вбить металлические трубки, подходящего диаметра, которые можно забетонировать.
В завершение можно отметить, что изготовленные гаражные замки своими руками (которые были перечислены выше) в основном применяются, если гараж либо встроен в здание дома, либо окружён забором и имеет, второй выход, ведь наиболее эффективное запирание происходит только изнутри.
Как и чем можно улучшить покупные замки
Если правильных материалов и оборудования для создания собственной конструкции нет, то можно улучшить готовые замки. Чтобы сделать их сложнее, изделия разбирают на детали и добавляют дополнительный ключ, немного меняют конструкцию. Также можно подключать к ним электрические устройства типа сигнализации. Лучшее усовершенствование – монтаж нескольких замков разного типа.
Основное преимущество самодельных замков для гаража
— их оригинальность. Воры хорошо знакомы с промышленными замками и способами их установки. Самодельный гаражный замок, если он достаточно оригинален, может поставить жуликов в тупик
, а это всегда пугает пришедших «на дело» и отбивает
у них охоту продолжать.
Смысл изготавливать такой замок есть тогда, когда есть доступ к хорошим материалам, закалке стали, токарным и фрезерным станкам и т.п. Иначе самый оригинальный замок
будет просто сбит или сломан силой. Другой способ заключается в необычном использовании готовых замков
или их частей
.
Фото самодельных замков с секретом
для гаража:
Изучаем классификацию
В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт.
Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.
По конструкции затворные механизмы в гараж делятся на:
- врезные;
- навесные;
- накладные;
- реечными;
- вертушка;
- комбинированными.
Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.
Замки навесные
Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.
Запоры врезные
Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.
Вертушка
Гаражные замки – вертушки имеют простую конструкцию, но достаточно высокую степень защиты. Принцип работы такого запора заключается в том, что на дверях гаражного помещения, из дерева или метала, делаются проушины, в которые и опускаются торцы замка – вертушки. Сама задвижка на сквозном болте крепиться в центре ворот и приводится в действие проворачиванием от центра. Такой вид замка на гараж своими руками позволяет надежно защитить автомобиль от воров, поскольку наружных (видимых) частей его нет.
Главной положительной чертой винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недостижимым для воров. Составляющими частыми такой конструкции будут: ключ, винт, наружная скоба и скоба с внутренней резьбой. Сделать замок при наличии детального эскиза и оборудования (сварочного аппарата и токарного станка) не сложно.
«Падающая» модель
Если же опыт слесарных работ у вас немалый, тогда попробуйте самому изготовить, так званный запор с « падающим ключом». Вам будут необходимы пластины из металла в количестве 3 штук. Две из них пойдут на изготовление скоб, а третья – на ригель (щеколду) с прорезями. Следующим шагом будет изготовление барабана в форме зубчатого колеса с отверстием для ключа. Ключ тоже имеет свою специфику. В нем делают специальные прорези для металлического стержня (штифта) с выступами, расположение которых повторяют отверстия на барабане.
Электромеханический вариант
Этот вид запора – комбинированный, он соединяет в себе механический и электрозамок
Обратите внимание, что такие замки своими руками могут сделать мастера, имеющие опыт работы с электроникой и механикой. Если же вы не уверенны в своих силах, автолюбители предлагают использовать готовый механизм и подобрать к нему соответствующий электрический привод
Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом.
Гараж строится не только для защиты транспортного средства от негативного воздействия внешних факторов, но и для того, чтобы уберечь его от угона. Конечно, полной гарантии того, что железный конь в безопасности ни один гараж дать не может, поэтому можно говорить о такой степени защиты, которая будет в значительной степени зависеть от прочности и надёжности гаражного замка.
Начиная разговор о гаражных замках, следует отметить, что, как и большинство устройств, они могут быть нескольких типов:
- Навесные.
- Врезные.
- Реечные.
- Накладные.
- Смешанные устройства.
Одним из основных критериев отличий между этими устройствами, является то, каким образом они были изготовлены, а именно идёт ли речь о заводской продукции или же это самодельные гаражные замки.
