Ролики для ворот: критерии выбора и монтажа + схема для изготовления своими руками по чертежам для откатных (раздвижных) ворот

Подвод электричества и монтаж воротной рамы

провести электрическую проводку

Это, конечно же, существенно повышает стоимость не только работ, но и самой конструкции ворот. Устанавливают проводку сразу после окончания работ с фундаментом. Кабель прокладывается в конструкции фундамента, а для его прокладывания используют специальную гофру.

Место, где в итоге будет выходить пучок кабеля, важно рассчитать заранее, чтобы потом можно было протянуть весь кабель в помещение для подсоединения к электрической сети. Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы

Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции.

Профильные трубы разрезают при необходимости до нужной длины и подготавливают к сварочным работам. Специалисты обычно рекомендуют варить трубы так, чтобы горизонтальные стойки в итоге были поверх вертикальных.

Такой метод уже показал на практике, что конструкция, оказывается, прочнее. Кроме того, при установке горизонтальных стоек сверху, предотвращается процесс коррозии на каркасе. Но в этом случае необходимо будет сделать защиту для горизонтальных поперечников.

Для этого после сбора конструкции нужно зачистить все места соединения и покрасить раму специальной краской, которая предотвращает распространение ржавчины. Поперечники обязательно нужно проваривать через каждые 50 см, если ворота имеют размеры по ширине больше 1,5 метра. Это предотвратит провисание полотна в дальнейшем.

Установка роликового основания и полотна

Роликовое основание считается одним из самых важных механизмов в системе откатных ворот. Всё дело в том, что на эту часть приходится вся нагрузка от полотна. Именно поэтому все крепления должны быть надёжными.

Чаще всего для этого крепления приваривают к швеллеру. Сразу после того как проводится монтаж роликов, на них устанавливаются ворота, а уже после этого проводятся замены, которые позволяют проверить устойчивость и уровень.

Для того чтобы ворота работали на роликовой системе плавно и без заминок их устанавливают на одной плоскости, но точность проверить можно будет только при использовании лазерных указателей.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

комплектующие для фурнитуры;
опорные трубы;
электродрель;
стальные уголки;
гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

К нижнему краю рамы створки приваривают направляющую.
Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.
В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

ТОП-3 брендов по изготовлению фурнитуры для откатных ворот

Итальянский концерн Rolling Center является самым популярным брендом, продукция которого изготавливается на высокотехнологичном оборудовании, обладает отменным качеством и надежностью.

Alutex – белорусская фирма, которая также известна использованием безопасных и прочных материалов, которые выдержат любые погодные условия. Ценовая политика компании вполне лояльна, что позволит найти фурнитуру для откатных ворот покупателю любого уровня достатка.

Немецкий бренд Marantec популярен во всем мире благодаря высокому качеству свей продукции, которая отвечает наивысшим требованием европейских стандартов.

Комплектующие этих фирм имеют один недостаток – высокую цену, поэтому не каждый может себе их позволить. Но не стоит огорчаться, ведь многие отечественные бренды не уступают им по качеству, безопасности и надежности, но стоить будут в разы дешевле.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

Возможность сварки в домашних условиях.
Надежность.
Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

Свободный ход движущихся узлов.
Неограниченный заезд по высоте.
Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Достоинства и недостатки данной конструкции

Достоинства и недостатки Достоинства:

Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
Существует возможность выбирать различную автоматику для ворот.

Недостатки:

В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
Для крепления консольной части и привода необходимо производить дополнительный фундамент.
Вдоль забора понадобится выделить достаточное пространство.

Преимущества и недостатки откатных ворот

Преимущества:

простота открывания, не требующая больших усилий;
разумная себестоимость изделия;
легко поддается автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
для отката потребуется место;
под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Вопросы и ответы

Рассмотрим самые частые вопросы, которые возникают у неопытных людей в процессе изготовления и монтажа роликовых кареток для откатных ворот.

Можно ли изготовить ролики, вращающиеся просто на осях, без подшипников?

Нет, такие ролики очень быстро заржавеют и утратят подвижность. Единственным перспективным вариантом могут стать бронзовые втулки с такими же осями, но, по степени сложности они будут уступать обычным колесам на подшипниках.

Если консольная конструкция по каким-то причинам недоступна, какой вариант лучше выбрать — с верхней подвеской или нижней опорной рельсой?

В этом вопросе надо руководствоваться условиями эксплуатации и размерами автотранспорта, проходящего через ворота. Если дорога асфальтированная, особой грязи нет, можно выбрать створку с нижней опорой. Однако, на грунтовых дорогах или в условиях частых осадков лучше использовать вариант с верхней направляющей.

Какой металл следует использовать для самостоятельного изготовления роликов?

Оптимальный вариант — нержавеющая сталь. Она достаточно жесткая и не боится коррозии. На таких роликах придется периодически менять подшипники (раз в 4-6 лет), но особого износа или деформаций ожидать не следует.

Что лучше, заказ роликов у токаря и самостоятельное изготовление кареток, или покупка готовых колесных комплектов?

Приобретение готовых роликов всегда предпочтительнее. Никогда не известно, какой металл будет использоваться при изготовлении, насколько квалификация токаря соответствует ожиданиям заказчика. Поэтому, лучше купить готовые изделия с известными параметрами.

Для каких створок могут быть использованы каретки с двумя роликами?

Конструкции с двумя роликами должны быть использованы для перемещения створок весом не более 500 кг. Для более крупных и тяжелых ворот используют каретки с 6-8 роликами.

Электромагнитный замок на калитку

Как можно украсить забор?

Почтовый ящик для забора

Калитка для забора из профнастила

Какие замки можно устанавливать на калитки из профнастила

Колпаки на столбы забора

Выполнение траншей под фундамент

Прежде чем заниматься установкой откатных ворот своими руками, чертежи и схемы которых заранее подготовлены, надо заложить под них основание.

Для начала роют ямки. В них разместятся пьедесталы для столбов. Углубление делают немного шире размера самих опорных колонн. Такой подход облегчит последующее выполнение кладки. Фундамент делают строго по схеме.

Важно учитывать климатические условия местности

Если предполагается промерзание почвы, то берут во внимание типичную глубину. Фундамент должен уходить ниже этой величины

Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки.

Стенки траншеи поливают водой, добиваясь утрамбовки. Одновременно с подготовкой ям под фундамент выполняют закладку капсулы под электрику. На роль гильзы отлично подходит простая пластиковая водопроводная труба.

Устройство откатных ворот

Схема откатных ворот

Направляющая балка
Опора роликовая (тележка)
Ролик концевой съёмный
Ловитель нижний
Ловитель верхний
Верхний фиксатор с роликами (кронштейн)
Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

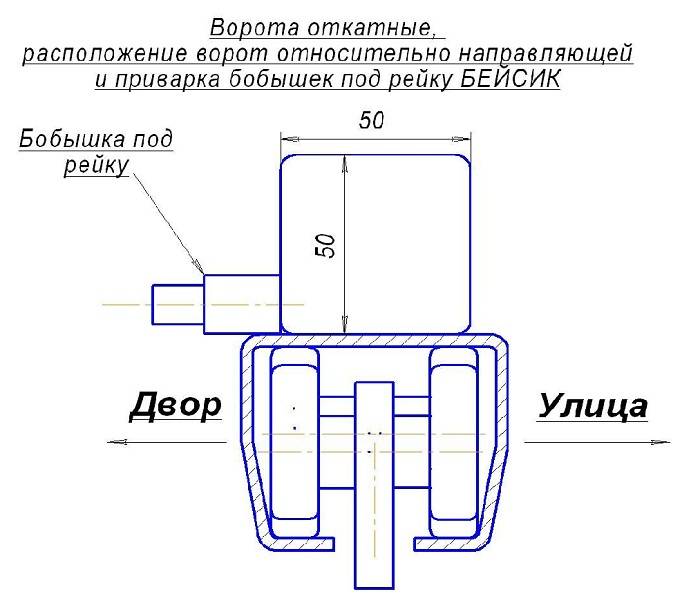

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
Если ворота будут автоматизированы, сделать разводку кабелей
Установить ворота и ответный столб
Установить автоматику для откатных ворот

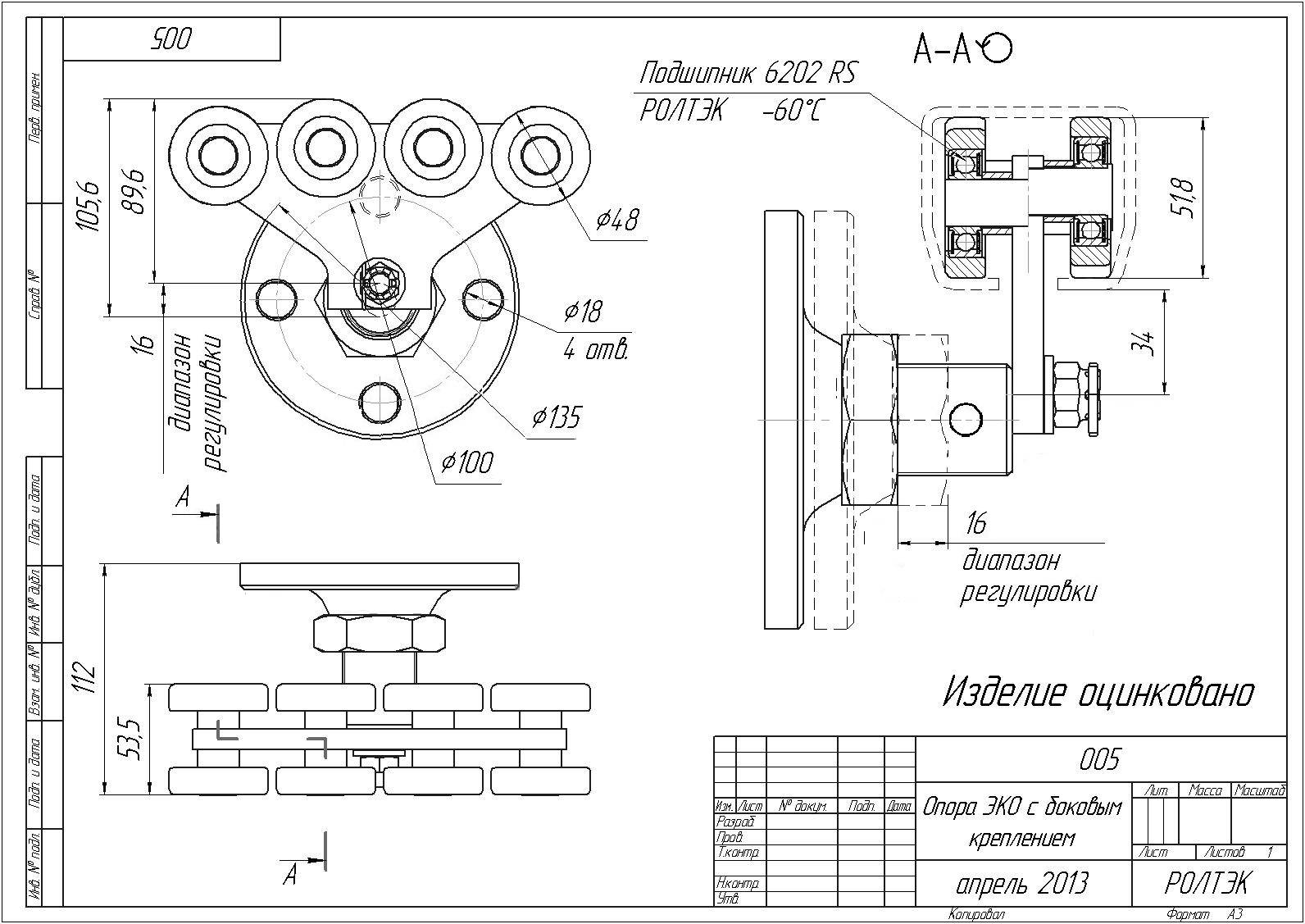

Верхняя направляющая

Это изделие предназначено, чтобы держать створку сверху и направлять ее грань по прямой линии. Что касается самостоятельного изготовления — на что у Вас хватит фантазии. Например, можно использовать конструкцию, которая приведена на фото ниже.

Обычно этот элемент, сделанный на заводе, называют верхней пластиной с роликами. Пластина может быть с двумя или четырьмя роликами. Два ролика используют, если створка весит менее 300 кг и четыре, если тяжелее. Желательно, чтобы толщина металла у пластины была не менее 4 мм, чтобы она не гнулась.

Поверхность роликов бывает пластиковой или резиновой. Лучше использовать резиновые элементы, так как они не царапают створку.

Для установки заводской верхней пластины с роликами в нащельнике со стороны роликовых кареток нужно сделать специальный вырез размером 60х40 мм.

Часть пластины (гнутую) нужно разместить между нащельником и опорой, после чего изделие приварить к нащельнику.

После того, как пластина закреплена, между ее роликами нужно завести створку. Расстояние между роликами должно быть точно подогнано под толщину створки.

Особенности расчета ворот

Особенности самостоятельного расчета Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Расчет противовеса.
Оценка веса сооружаемой конструкции.
Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

ширине проема;
технологическим отступам открытия/закрытия;
минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

Профнастил ~ равен 4 кг/м2.
Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Преимущества откатных ворот

Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
Высокий уровень прочности и долговечности.
Безопасность. Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Как оснастить их автоматикой

Если вы планируете усовершенствовать механические ворота, вам понадобится набор автоматики, он продается в комплекте. В комплект автоматики входят следующие составляющие:

пульт управления;
электрический привод;
блок управления;
фотоэлементы;
сигнальная лампочка;
рейка.

К профильной трубе ворот с помощью зубчатой рейки прокладывают электрический привод. Затем механизм устанавливают к опорной поверхности при помощи сварки. В положении открытых ворот зубчатую рейку соединяют с направляющей так, чтобы обеспечивался запас в 10 см. На нее монтируют фотоэлементы, на последний столб устанавливают сигнальную лампочку. После завершения монтажа элементов включают электричество.

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Если будущие ворота будут оснащены электроприводом, то на стадии заливки фундаменту необходимо предусмотреть место для проводов. Зачастую оборудование устанавливается в центре основания.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015
