Гаражные ворота размеры

Рекомендации по подготовке проема для установки гаражных ворот

Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.

Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:

1. Определить размеры проема.
2. Подобрать материал стен.
3. Подвести электричество к месту установки электропривода для ворот.

1. Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

2. Материал стен

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Видео: как сделать гаражные ворота своими руками (чертёж, порядок работ)

Часто гаражные ворота считают несложной конструкцией, поэтому их монтаж часто оставляют на самый последний момент, предполагая, что всегда можно подобрать готовое изделие под существующий проём и автомобиль. Отчасти это действительно так, особенно если ваше транспортное средство обладает стандартными размерами. Но даже в таком случае расчёт окажется нелишним, поскольку различные факторы способны оказывать существенное влияние на выбор конструкции

Поэтому так важно внимательно и детально проанализировать информацию ещё на этапе проектирования, чтобы подобрать идеальный с точки зрения технических характеристик и экономичности вариант, который подойдёт именно вам и вашему гаражу

Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.

Виды ворот и их стандартные размеры

Рассчитать оптимальную ширину ворот помогут точные габариты авто. Также на этапе проектирования выбирают тип конструкции и механизма открывания. На данный момент их пять.

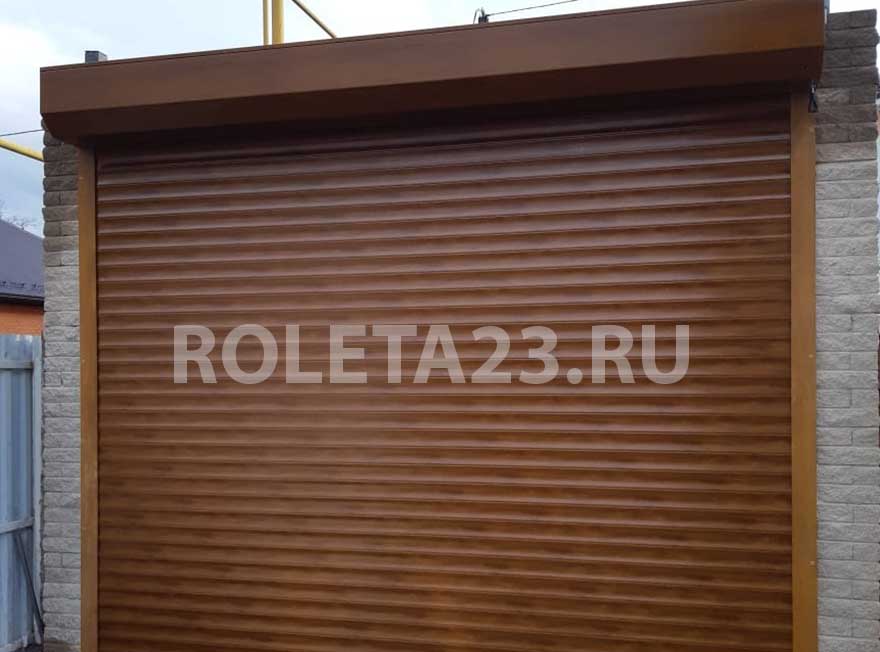

Рулонные подъемные

При открывании постепенно втягиваются в короб из плотного материала и скручиваются в рулон. Короб защищен от механических повреждений, поэтому его можно установить снаружи или вмонтировать в гаражный проем. Однако в последнем случае уменьшится его высота. Сами ворота изготавливают из тонких алюминиевых полотен.

Для задействования механизма открывания используют ручное или автоматическое управление. В первом случае дверной проем должен быть немного шире. Оптимальными считаются размеры гаражных ворот для легкового автомобиля 2,5×2,1м. Для грузового транспорта максимальными считаются показатели 11,5×8,5 м.

Классические распашные

Распашные или створчатые ворота считаются самыми распространенными и доступными. В классическом варианте присутствуют две створки, которые открываются наружу или внутрь. Открывающиеся внутрь не следует использовать при маленьком внутреннем пространстве, такой вариант больше подойдет для просторных гаражей автопарков.

Размеры распашных ворот зависят от габаритов и типа транспорта. Для грузового автомобиля устанавливают конструкции, параметры которых превышают стандартные. Большинство производителей изготавливают гаражные ворота по индивидуальному заказу. В качестве материала используют металл или дерево. Металлические конструкции более долговечны, не требуют особого ухода в процессе эксплуатации.

Откатные ворота

Такие гаражные двери состоят из одной створки, которая при открывании и закрытии сдвигается в сторону, параллельно фронтальной стене. Редко устанавливают конструкции из двух створок, которые разъезжаются в разные стороны. Стандартный размер таких ворот составляет 3×1,9 метров, что соответствует параметром обычной легковушки.

Подъемные цельные

Представляют цельное полотно из прочного материала, которое по специальным полозьям сдвигается к потолку. Цельные подъемные ворота для гаража пользуются большой популярностью у автовладельцев за счет простоты. При этом следует учитывать вес и стоимость материала.

Подъемные секционные

Внешне напоминают цельные подъемные, но занимают меньше места. Изготавливаются из нескольких секций, которые расположены параллельно линии сдвига. Бывают потолочными и боковыми. В первом случае полотно сдвигается вверх к потолку, а во втором – вбок к одной из стен.

Состоят из трех или более секций, их максимальный размер составляет 70 см. Подвижность секций обеспечивают шарниры, которые нуждаются в периодическом обслуживании – чистке и смазке. Для обычного легкового автомобиля устанавливают конструкцию 2×2 м.

Подробнее о понятии стандарта

Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:

• Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
• Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
• Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
• Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
• Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.

В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.

Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.

Высота гаражных ворот

Стандартная высота ворот в гараже делается в районе 2–3.5 метра, с учетом модели авто. Нужно отметить, что расчет ширины подъемных систем в определенной степени влияет на высоту.

Эскиз подъемного сплошного полотна

Это обусловлено тем, что во время выбора этого вида гаражных ворот нужно учесть пространство, которое требуется для установки автоматической системы. То есть при максимальной ширине увеличивается масса. Это потребует серьезных механизмов, что забирает высоту.

Чтобы правильно посчитать высоту ворот, требуется к планируемым размерам добавить по 10 мм. Это пространство будет использоваться при установке рамы.

Деталировка подъемного гаражного полотна

Иногда владелец гаража решает поменять распашные ворота на подъемный механизм. По некоторым причинам высоты может не хватить:

1. Часто при въезде в гаражное помещение устанавливают порог, в процессе его переезда авто поднимается по высоте.
2. Есть вероятность оледенения въезда. Наледь может составлять до 15 см.
3. Дополнительные элементы, установленные на авто: багажник типа «лыжа» или рейлинги.
4. Высота автомобиля при открытом багажнике, выступающая за механизм воротной конструкции, скорость авто при въезде и уклон заезда влияют на высоту проема.

Выполняя расчеты, все факторы учитывают и добавляют 30–40 см запаса. Многие гаражные конструкции во время последующего увеличения проема представляют затруднительный процесс. Потому дополнительные размеры желательно предусмотреть предварительно.

Схема секционной конструкции для гаража на 1 машину

Ширина и высота ворот в зависимости от типа автомобиля

Разберем какие размеры ворот оптимальны для разных автомобилей.

Легковой

Высота должна быть удобной для прохода даже высокого человека, поэтому правильно выбрать в пределах от 2 до 2,2 м. Этого показателя хватит для заезда легкового автомобиля с багажником.

Кроссовер (джип), микроавтобус

Внедорожник, как и микроавтобус, всегда больше обычного легкового автомобиля.

Поэтому по ширине нормальным показателем станет 2,8 м. По высоте – от 2,5 м до 3 м.

Яркий пример – Тойота Ленд Крузер модели J200. Параметры автомобиля (длина, ширина, высота) – 4,95*1,97*1,88 м. Подходящие габариты ворот под такой внедорожник – 3*2,5 м.

Грузовой (ГАЗель)

Гараж под грузовую ГАЗель отличается большей длиной, что связано с параметрами самой машины.

Если длина авто составляет до 8 м, то при условии прямого заезда хватит ширины в 1 м, с угловыми поворотами показатель придется увеличивать до 1,5 м. Для более габаритных грузовых машин создается конструкция больших размеров.

Фура и автобус

Возводить капитальный гараж для такого транспорта в частном доме нецелесообразно. Дешевле и проще ставить машину на автостоянку.

Такие строения используются промышленными, сельхозпредприятиями для размещения КАМАЗов, бортовых машин, фур.

Не имеют ограничений по ширине гаражи в службе МЧС, где одновременно ставятся несколько пожарных машин.

То же самое касается троллейбусного, автобусного депо.

Видео: как сделать гаражные ворота своими руками (чертёж, порядок работ)

Часто гаражные ворота считают несложной конструкцией, поэтому их монтаж часто оставляют на самый последний момент, предполагая, что всегда можно подобрать готовое изделие под существующий проём и автомобиль. Отчасти это действительно так, особенно если ваше транспортное средство обладает стандартными размерами. Но даже в таком случае расчёт окажется нелишним, поскольку различные факторы способны оказывать существенное влияние на выбор конструкции

Поэтому так важно внимательно и детально проанализировать информацию ещё на этапе проектирования, чтобы подобрать идеальный с точки зрения технических характеристик и экономичности вариант, который подойдёт именно вам и вашему гаражу

Размеры гаража на 2 машины с одними воротами и двумя

Ранее для большинства людей наличие в семье двух автомобилей воспринималось как недоступная роскошь, но сейчас это уже вполне распространенное явление. Разумеется, под два автомобиля нужен один гараж, но встает вопрос – какие и сколько делать ворот для гаража на две машины?

Давайте попробуем разобраться какой должен быть размер ворот на гараж на две машины.

Размер ворот гаража на две машины:

Гараж на две машины с одними воротами, по мнению некоторых людей, более эстетичен. Такие ворота дают большое пространство для маневров при въезде и выезде из гаража. Помните, что выше была выведена оптимальная ширина проема для одной машины в 2,5 метра? В случае ворот для одной машины эту цифру можно просто перемножить на два и получить 5 метров.

Но это средняя цифра, минимальной же считается 4,8 м. Некоторым проем в 5 метров может показаться недостаточным – слишком мала пространства между двумя автомобилями.

Потому, размеры гаража на две машины с одними воротами (если позволяют габариты) — ширина 5,5 или 6 или даже более метров. Но их установка потребует решения нескольких непростых задач:

1. Такие ворота должны обладать большой жесткостью, иначе они могут деформироваться под своим же весом.
2. Требуется обеспечить хорошую теплоизоляцию, так как через такой проем тепло может уходить особенно быстро.
3. Желательно снабдить калиткой – открывать их ради каждого похода в гараж нерационально.
4. Механизмы открывания должны быть очень надежными – иначе есть риск запереть сразу два автомобиля.

Что же касается двух отдельных ворот в двухместный гараж – тут все весьма просто, нужно лишь взять двое стандартных ворот (или нестандартных, а с нужными вам шириной и высотой) и установить на расстоянии в 0,5-1 м друг от друга.

Оптимальные размеры гаража на 2 машины с 2 воротами:

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Заключение: На этом моменте, пожалуй, можно закончить статью. Мы были рады помочь вам с выбором ширины ворот для гаража и высоты. Помните, главный критерий в этом деле – ваше собственное удобство.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Как подобрать размер ворот для гаража

Необходимо учитывать множество аспектов. Так, на выбор размеров влияет, во многом, тип заезда в гараж. При наличии прямого заезда, размеры могут быть уменьшены. Если заезд неудобный или имеет крутой угол, то ворота должны быть увеличены по ширине.

Кроме того, проектируя гаражный проем, необходимо учитывать тип ворот:

• Распашные изготавливаются по ГОСТу с размерами от 3 до 6 по ширине и 2,5 м по высоте;
• Подъемные механизмы могут иметь максимум 6 м в ширину;
• Минимальная высота вида с подъемно-поворотным механизмом составляет 220 см;
• Подъемно-секционные модели могут изготавливаться лишь с высотой до 308 см;
• Рулонные могут изготавливаться с высотой до 8 м и шириной до 11 м.

Не стоит забывать и про производителей. Каждый изготовитель, сегодня, представляет свой размерный ряд. Если вы планируете приобретать готовые изделия, то лучше будет промониторить рынок на предмет наиболее популярных типовых размеров ворот.

Удобный и надежный гараж – это мечта любого автовладельца. Одним из важнейших этапов, при строительстве гаража, является оборудование проема под въездные ворота и непосредственно выбор въездных конструкций. При этом, важнее всего тут – правильно определить размеры конструкции. Ширина и высота ее на сегодня четко стандартизирована. Тем не менее, допускается строительство порталов с незначительными изменениями, делающими эксплуатацию более удобной. Следуйте представленным выше советам, и стройте удобный гараж с надежными воротами!

Как различные типы конструкции влияют на размер ворот

При выборе учитывают не только внешние факторы (условия подъезда, характеристики машины), но и конструкционные особенности непосредственно самих ворот. Это может стать причиной выноса каркаса за пределы проема. Необходимо определить, к какой категории относится понравившийся вариант.

Секционные ворота для гаража: стандартные и нестандартные размеры

Секции крепятся на каркасе – это параллельно зафиксированные направляющие, по которым осуществляется движение. Есть возможность установить такую конструкцию только вне проема – внутри помещения. Это способствует увеличению размеров полотна, т. к. необходимо обеспечить возможность перекрытия проема в свету. Стандартные размеры:

• пристенок – 125 мм и больше (для объектов, стены которого выполнены из камня, бетона);
• притолока: 100-150 мм для моделей с пружинами растяжения, 280 мм – для изделий с торсионным механизмом («низкий» подъем) и 350 мм – для конструкций прочих типов («стандартный» подъем).

Указанные размеры приведены для бытовых изделий – не выше 3,5 м. Для промышленных значения будут другими: притолока не может быть менее 500 мм.

Секционные ворота с МИНИМАЛЬНЫМИ притолокой и пристенками

Могут быть изготовлены конструкции по стандартным параметрам – с шагом 50 мм (как у производителя Дорхан). Популярные модели (ШхВ):

• 3,0х2,1 м;
• 2,5х2,0 м;
• 2,75х2,0 м.

У известных производителей шаг по размерной сетке минимальный (например, у продукции Алютех – 5 мм), что позволяет отклоняться от заданных значений, изготовить конструкцию любых размеров и подогнать ее под проем заказчика с индивидуальными параметрами.

Роллетные

К этой категории часто относят рулонные изделия, предполагая, что это одно и то же с роллетами. Но это разные конструкции, хоть и отдаленно имеют сходный механизм: полотно поднимается, скручивается в верхней части. Только рулонная разновидность используется преимущественно в промышленности. Это значит, что модели отличаются крупными габаритами. Они бывают внутренние и наружные, в обоих случаях скорость подъема высокая – до 3 секунд. Распространенные размеры лежат в пределах (ШхВ): от 3х3 м до 3х6 м.

Роллетные системы – это совокупность ламелей малой толщины. Они надежно зафиксированы друг с другом, плавно перемещаются по направляющим, пока весь проем не будет свободен. Скорость роллетных систем не такая, как у рулонных, она составляет 1 м за 15-20 секунд. Существует 2 возможности для установки:

• в проеме: направляющие крепятся по бокам внутри проема, короб – в верхней части, это способствует уменьшению размеров въезда;
• за пределами въезда – короб с рулоном ламелей находится внутри и снаружи помещения, крепится на стене над въездом, при этом направляющие располагаются по бокам, т. е. конструкция устанавливается по периметру проема, что позволяет сохранить его первоначальные размеры.

Распространенная высота – от 2,0 до 2,2 м, а ширина – 2,5-3,5 м.

Роллетные ворота DoorHan цвет золотой дуб

Распашные металлические и из сэндвич-панелей

Следующие по популярности – распашные конструкции. При определении размеров гаражных ворот для легкового автомобиля следует учитывать, что створки займут много места в открытом положении. Они чаще всего открываются наружу, т. к. при движении в противоположную сторону свободного пространства становится еще меньше. Существуют разные типы:

• односторонние – обшиваются металлическим или профилированным листом;
• сэндвич-панели – герметичные изделия, защищены от влаги, способствуют снижению скорости оттока тепла.

Средние габариты (ШхВ): 3х2 м, 4х2 м, 4,5х2 м. Для микроавтобуса, транспорта типа ГАЗель или ему подобных высота увеличивается до 3-3,5 м.

Откатные

Подвижное полотно перемещается в сторону параллельно стене, закрывая проем. Его называют еще раздвижным. Но между этими разновидностями есть небольшая разница. Откатные конструкции оснащаются роликами качения с одной стороны и роликовыми платформами с другой, что позволяет им двигаться по земле. Раздвижные изделия – это преимущественно модели, оснащенные роликовыми системами лишь с одной стороны, остальная часть полотна удерживается направляющими. Привод способствует движению конструкции. Существуют стандартные параметры (ШхВ) – 4,2х2,5 м.

Подъемно-поворотные створки

Данная разновидность постепенно была заменена более популярными: секционными, роллетными. Подъемно-поворотные изделия практически не используются. Они представляют собой щит, меняющий положение из вертикального в горизонтальное и обратно. Чтобы открыть их, требуется больше свободного пространства, к тому же существенно уменьшается высота проема на 20-25 см. Средние размеры щита этого типа – 3х2,5 м.

Типовые размеры гаражных ворот

При разработке чертежа конструкции важно учесть:

Стандартные

Независимо от того, будут ли ворота самодельные или покупные, они должны быть смонтированы так, чтобы автомобиль свободно заезжал в гараж и при этом по бокам оставались зазоры.

С этой целью к ширине машины прибавляют по 30 см с каждой стороны.

Если ширина автомобиля от 1,8 до 2 м, то оптимальной шириной проема будет 2,5 м. Этот показатель считается самым ходовым у большинства заводов-изготовителей.

Высота гаражных ворот по ГОСТу для легковых авто – от 2,3 до 2,6 м.

Среди владельцев дач, частных домов спросом пользуются такие типы створок с соответствующими им размерами:

ГОСТ размеров металлических ворот для гаража:

Минимальные

Если площадь участка небольшая и хозяевам необходимо максимально сэкономить пространство, то допускается использовать минимальные размерные величины.

При условии ровного заезда для обычного легкового автомобиля хватит ширины 2 м. Под мотоцикл требуется оставить 1,8 м.

Максимальные

Ограничений со стороны законодательных нормативов нет. Все зависит от технических возможностей производителей, предпочтений хозяев.

В зависимости от способа открытия ворот, материала для обшивки размерная сетка разных компаний различается.

При стандартной комплектации максимальной высотой считается 3,08 м, шириной – 6 м. По требованию заказчика возможно создание больших створок. Зачастую это касается обустройства промышленных зданий, складских ангаров, автосервисов и автомоек.
