Стадия подготовки
Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:
- выбор автоматики и комплектующих деталей;
- определение схемы и размеров будущей воротной конструкции;
- подбор материала для облицовки;
- сбор информации о месте, где будет производиться монтаж.
Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

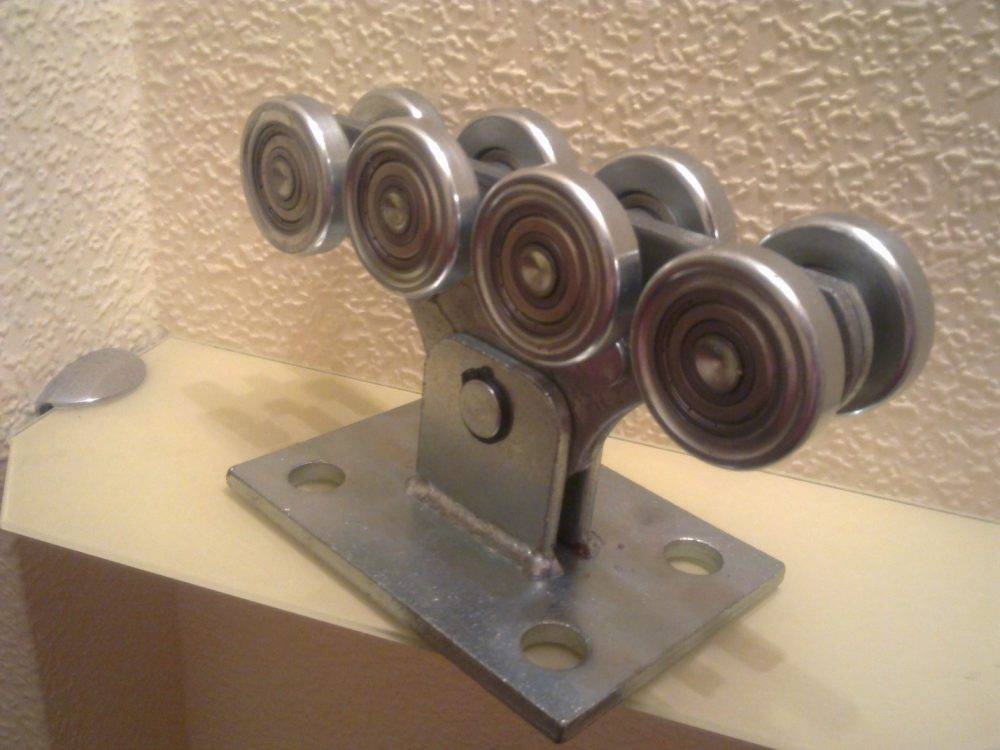

Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
- Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
- Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
Подвесная конструкция - Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.
Откатные ворота на рельсе
Особенности проектирования конструкции
Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.
Размеры полотна
Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.
При расчетах следует учесть:
- Габариты машины, которая будет проезжать в проем;
- Угол ее въезда;
- Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.
Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.
В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.
Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться
Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.
При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.
Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.
Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.
Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.
Чертежи и схемы
Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.
Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.
Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.
Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.
Подготовка к созданию роликов
Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:
- верхние ролики;
- роликовые опоры;
- заглушки;
- концевой ролик;
- рельс;
- улавливатели створки.
Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.
Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью
Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.
Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм
На роликовые каретки приходится вся нагрузка от створки
Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества
Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.
При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

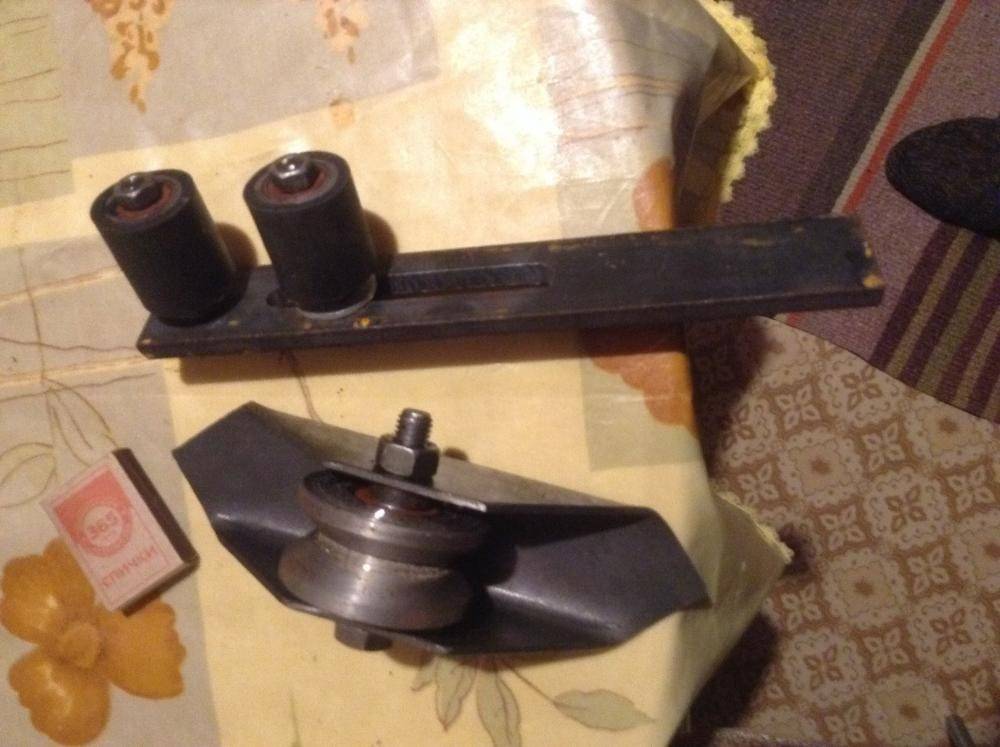

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.
Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.
Устройство и принцип действия откатных ворот
Два метода изготовления:
- Моноширма;
- Двойное синхронное изделие.
Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.
Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.
Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.
Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.
Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.
Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:
- Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
- Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
- Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.
Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.
Как сделать сдвижное устройство
Необходимые инструменты
- Сварочный аппарат;
- Шлифовальный круг или болгарка;
- Заклепки, саморезы, болты;
- Дрель и набор сверл;
- Рельса;
- Заводской набор фурнитуры;
- Ролики.
Схема сдвижного портала
Закладываем основу
Чтобы установить откатные ворота своими руками, надо начать с монтажа рельсы или аналогичного по действию двигательного механизма.
Для начала нужно проложить рельсу, создавая тем самым навесной каркас. В случае, если его раньше не было, то надо создать слой из сухой цементной смеси. Для этого смешайте песок и цементный порошок, а затем уложите смесь непосредственно в заранее подготовленный котлован. Полейте площадку проточной водой и подождите, пока она затвердеет. Для оперативного монтажа механизма просто втолкайте рельсу в цементный раствор, используя резиновый молоток.
Следующий этап заключается в установке конструкции на подшипники. Также, как вариант, можно использовать плавающие рельсы, которые не изменяют принцип устройства механизма, но требуют смазки солидолом всех рельс и частей механизма, вовлеченных в процесс движения в будущем.
Изготавливаем створку
Самый простой и доступный вариант — использовать металлический утолщенный профильный лист. Если есть возможность выбрать размер, то лучше всего отдать предпочтение метровой ширине, так как она более удобна для соединения листов между собой.
Соединять листы можно при помощи заклепок, а для ускорения процесса использовать инструмент — заклепочник. Наиболее практично приобретать все материалы комплектно, ведь Вы обезопасены от ошибок с размерами и надежности эксплуатации, завод производитель заботится об этих аспектах, и Вы сможете быть уверенными в правильности покупки. Если ворота, а, соответственно, и используемый профиль, размером более двух метров, то следует ровно посредине набить удерживающую планку для удержания всего груза и снятия нагрузки с металлического профиля.
Способ обшивки и основные составляющие
Инструкция по монтажу
На этом этапе необходимо сперва установить навес для удержания всего механизма. Чаще всего – это профилированный металл с маленькими металлическими шариками, гарантирующие плавное движение створки по установленному механизму.
Для верхнего подвеса сначала устанавливаются ролики или подпорки, а уже после этого производят закрепление на подвесе. Подвесным механизмом может стать поперечная балка с вогнутыми концами.
Распространённые ошибки
Самостоятельное возведение откатных ворот подразумевает наличие некоторых знаний и умений, которые можно приобрести только опытным путём. Нередко люди делают всё по-своему и экономят там, где этого делать нельзя. К наиболее распространённым ошибкам относят:
- Монтаж рамы без диагональных рёбер жёсткости.
- Применение мелкозаглублённого фундамента.
- Отсутствие регулировочной площадки.
- Начало работ без подготовки проекта.
- Несоответствие привода установленным характеристикам.
- Противовесная часть занимает менее 1/3 проёма.
- Применение рамы с разными диагональными связками.
- Неверный типоразмер прокатной балки.
Основные элементы конструкции
К основным элементам относят:
- направляющие (в том числе рельсы);
- ролики и каретки;
- автоматика и силовые элементы;
- фурнитура;
- каркас и отделка полотна.
В качестве направляющих применяют профиль из нержавеющей стали. Чтобы обеспечить передвижение полотна по направляющим, используют каретки и ролики на основе шарикоподшипников, защищенных от грязи. В зависимости от модели каретки или роликов подшипники или регулярно смазывают, или при ухудшении работы заменяют.
В качестве силового элемента используют сочетание электрического мотора, шестерни и зубчатой рейки. Если у двигателя избыточные обороты или недостаточная мощность, применяют дополнительный редуктор. Автоматика обеспечивает включение двигателя по команде с брелока системы дистанционного управления или при нажатии на кнопку открытия ворот. Концевые выключатели отключают двигатель, когда ворота полностью открылись или закрылись.
Силовой элемент – электромотор с зубчатой рейкой
К фурнитуре относят различные детали, которые обеспечивают качественную работу силовых элементов и нормальное функционирование ворот. Это накатные ролики и ловушки, фиксирующие ворота в закрытом состоянии, а также все крепления.
Каркас ворот выполняют из стальных труб квадратной или круглой формы. Чтобы защитить их от ржавчины, элементы каркаса покрывают антикоррозионной защитой и лишь после этого сваривают, после чего покрывают еще одним слоем защиты. Такой подход позволяет добиться срока службы каркаса даже из обычной, не нержавеющей стали не менее, чем в 40 лет.
Специалисты нашей компании не только тщательно проводят антикоррозионную обработку, но и внимательно проверяют качество сварных швов, благодаря чему полотна ворот нашего производства без повреждений прослужат не один десяток лет.
В качестве отделки мы используем различные материалы. Приобретая у нас ворота, вы можете заказать любой вид и тип отделки. Наши мастера имеют достаточный опыт отделки ворот не только профнастилом и коваными решетками, но и такими экзотическими материалами, как отделочная доска – вагонка и аппликация из металлических фрагментов.
Откатные ворота с обшивкой под дерево
Чертежи
Простая конструкция откатных ворот предполагает наличие опорных элементов, поддерживающих опорную и притворную рамки. Глубина фундамента для ворот с полотном в 3,5 м (расстояние между фундаментами 3,175 м) не должна составлять меньше 1,5 м под землей и 2,5 см над грунтом. Под опорную раму необходимо залить больший фундамент: именно на него будет идти максимальная нагрузка. Его длина составит 2,4 м, а ширина 50 см. Под притворную раму следует залить небольшой цоколь, длиною 50 см и шириною 30 см. Подробная схема расположения опорных участков позволит точно и без ошибок повести и заливку, и монтаж рам.
Особенности монтажа, детали, что надо знать при обустройстве таких ворот
Механическая часть конструкции не вызывает особых вопросов, это стандартная створка, при изготовлении которой необходимо обратить внимание на увеличение жёсткости рамы — каркаса створки. Движущиеся элементы должны быть доступны для осмотра и обслуживания, как в открытом, так и в закрытом положении
При установке автоматики, обязательно обратите внимание на защиту от препятствий движению (загрязнение, или обледенение рельс), наличие аварийного отключения, для перевода ворот в ручной режим открывания.
Особого внимания потребует фундамент под направляющий рельс, хотя мы и говорили о том, что избыточная прочность и жёсткость нижней балки поможет от фундамента отказаться вообще.
Тем не менее, если фундамент нужен, при обустройстве необходимо учесть, что главная задача его – сохранить на долгое время параллельность нижней кромке створки. Для этого применяются либо свайные фундаменты большого заглубления (2 сваи на 2,5 метра пролёта) с перевязкой жёсткой балочной конструкцией под рельс, либо фундаменты с опорой на грунт ниже точки промерзания.
При заливке ленточного фундамента, имейте в виду, что наиболее долгое время, прослужит фундамент, имеющий в сечении трапециевидную форму. Основание (нижняя часть) такого фундамента шире верхней части, что позволяет избежать прогибов и усадок, даже в сложных погодно-климатических условиях.
Одна из разновидностей – регулируемые основы, когда сваи (ленточный фундамент), имеет опорную балку, на который монтируется рельс, с возможностью изменения высоты (анкерные болты, например). Это наиболее дорогая конструкция, применять имеет смысл в условиях неравномерного рельефа, высокого уровня грунтовых вод, или других сложных условиях. Задача такой конструкции – сезонные регулировки горизонтальности рельса, для избежания подклинивания роликов.
Других сложностей при строительстве таких ворот нет, отличаются они большими сроками службы, более простым техническим обслуживанием, незначительным повышением трудозатрат, на поддержание в рабочем состоянии в зимний период. Даже при устройстве капитального фундамента под рельс, цена таких откатных ворот обычно ниже, по сравнению с другими вариантами, а при большой ширине (высоте) пролёта, иногда другой альтернативы просто нет.
В заключение, хотелось бы отметить, что для самостоятельного устройства ворот, это наиболее простая и подходящая конструкция, которая не потребует специальных знаний и навыков. Более того, она позволяет автоматизировать Ваши ворота в любой момент, даже после значительного срока эксплуатации, без переделок, разбора створки и существенных трудозатрат. А своевременная смазка трущихся частей, уход за рельсом и роликами, позволят Вам забыть о проблемах и недостатках таких конструкций, насаждаясь комфортом и удобством.
Ворота без сварки для самостоятельного монтажа – основные преимущества
Откатные ворота своими руками, недавно появившись на рынке, моментально привлекли к себе самое пристальное внимание благодаря своим преимуществам: · во-первых, ворота для самостоятельной сборки позволяют сэкономить значительную сумму не только на самом изделии, но и на его транспортировке; · во-вторых, сборка таких ворот проста и понятна, так что по силам практически любому человеку и занимает всего 2-3 часа; · в-третьих, уже в процессе сборки вы можете изменить направление открытия створки ворот – конструкция наших ворот универсальная и позволяет это сделать; · в-четвертых, у вас появляется большой простор для обшивки ворот – вы можете выбрать любой материал, который вам нравится: деревянную вагонку, профилированный лист, металлосайдинг, металлическую сетку и т. д
Ну и, кроме того, откатные ворота, сделанные своими руками – это лишний повод для гордости. Всегда можно показать их своим друзьям и знакомым и сообщить, что эти ворота собраны без какой-либо помощи специалистов.
Когда можно установить откатные ворота
Для установки желаемого вида откатных ворот порой недостаточно большого желания и бюджета; во многом успех установки зависит от типа участка, на котором ворота собираются расположить.
В некоторых ситуациях установить ворота либо вовсе невозможно, либо сильно усложнено.
Например, проблема с пространством всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое ворота будут откатываться, должно быть ничем не закрыто как минимум на ширину проема, умноженного на полтора.
Причиной тому служит то, что помимо самих ворот их технологическая часть также занимает немало места.
Кроме того, забор должен быть прямым, так как ворота двигаются по прямой траектории
Да, вполне очевидный факт, но многие потребители забывают принять его во внимание. Неровностей рельефа в месте открытия ворот так же быть не должно.
