Установка механизма открывания
Привод распашных ворот предназначен для распашных ворот. Работает как привод для пола . То есть он вмонтирован в землю. Прикрепленный снизу, он мало влияет на визуальное впечатление от двери. Корпус привода важен для подготовки к установке.
Привод поворота ворот электромеханические и самоблокирующийся. Следовательно, установка другого электрозамка не требуется — конструкция напрямую влияет на надежность и безопасность привода.
Перед установкой привода распашных ворот важно проверить некоторые детали на воротах:
- Вес полотна ворот не должен превышать 500 кг.;
- Длина створки ворот не должна превышать 2,5 метра.;
- Створки ворот должны быть жесткими и упругими.
Открывая и закрывая створки ворот, они должны двигаться плавно и безупречно. Это касается всей сферы деятельности.
Расстояние, которое должно быть между краем двери и полом, обычно указано в прилагаемых инструкциях.
Перед установкой привода распашных ворот необходимо выполнить все необходимые работы на замке.
Обратите внимание на петли у ворот
Петли — это фурнитура, которая помогает воротам или двери двигаться. В качестве соединения между рамой и створкой они позволяют поворачивать ворота или дверное полотно.
Поскольку для каждой установки или модификации ворот существуют разные предварительные условия, при прикреплении привода к створке ворот необходимо соблюдать определенные шаги:
Если ворота имеют фиксированные петли, нижняя петля снимается.
В случае ворот с регулируемыми шарнирами нижний шарнир снимается, а верхний шарнир ослабляется. Крылья поворачиваются вокруг верхней оси шарнира.
Типы автоматики для распашных ворот
Виды автоматики для распашных конструкций
Автоматические распашные вороты отличаются универсальностью, надежностью и долговечностью. Многие годы створки будут плавно открываться и закрываться, требуя на один такой процесс не более 15 секунд. Некоторые люди с недоверием относятся к различным электромеханическим системам, но, как показывает практика, жизнь при использовании таких ворот только упрощается.
Автоматика для распашных ворот бывает двух типов: линейная и рычажная. У каждого привода свои технические параметры. На них влияет и размер створок ворот, и условия монтажа, и даже температура воздуха в данной местности.

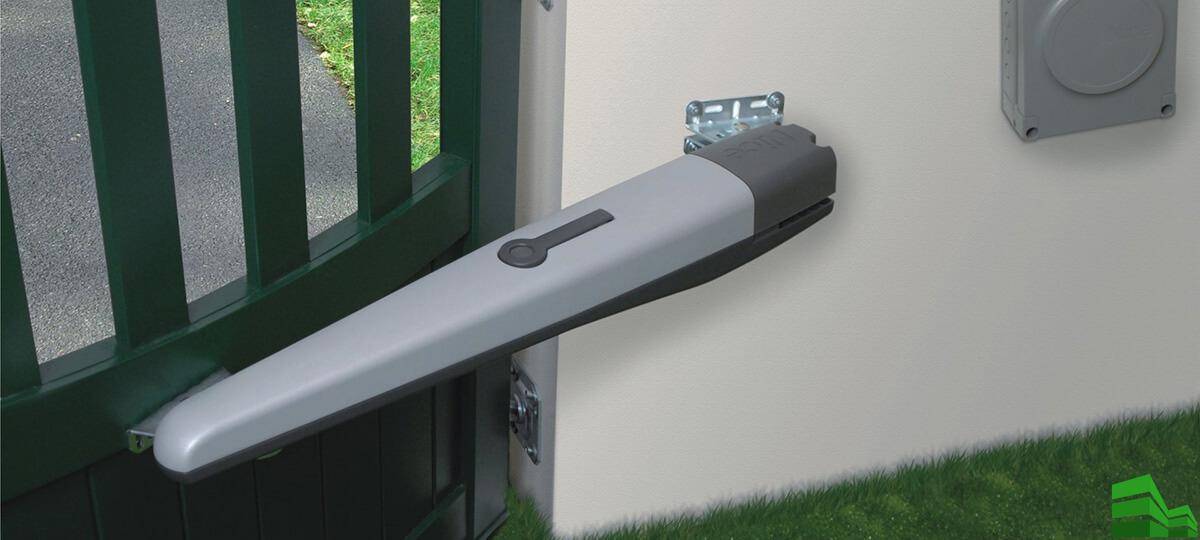

Самым распространенным является линейный тип, по-другому еще называют «червячным». Работа основана на возвратно-поступательных движениях штока. Внешне такой привод похож на продолговатый футляр, внутри которого расположен длинный винт. Он приводится в движение посредством редуктора, размещенного в задней части футляра. Если включить редуктор, червячная передача начнет притягивать створку или, наоборот, отталкивать ее.
Рычажный привод состоит из двух рычагов и редуктора, спрятанного в защитном кожухе. Корпус, внутри которого находится редуктор, прикрепляется к столбу ворот, а рычаг — непосредственно к створке.
Механику работы рычажных приводов можно сравнить с движением рук человека. С помощью длинных рычагов можно легко открывать даже такие створки, которые расположены относительно далеко от столба. Но расстояние в полметра обычно все же не превышается.
Выбор подходящей конструкции
Выбор гаражных ворот играет важную роль при строительстве нового гаража или ремонте хозяйственной постройки. Дверь гаража не должна быть приспособлена только к дому, как элемент дизайна, но и иметь правильные размеры двери гаража.
Для этого, конечно же, нужно правильно измерить гаражные ворота или грамотно спланировать строительство гаража.
Размеры въездных ворот
Как упоминалось ранее, не все ворота подходят для каждой собственности. В основном это связано с соответствующим размером ворот.
Вот краткий обзор:
- Складные ворота: 4 м х 1,5 м
- Двойного крыло ворот: ширина между 3 м и 4 м, глубиной от 1,2 м до 1,5 м.
- Раздвижные двери: 6 м х 8 м и 8 м х 10 м

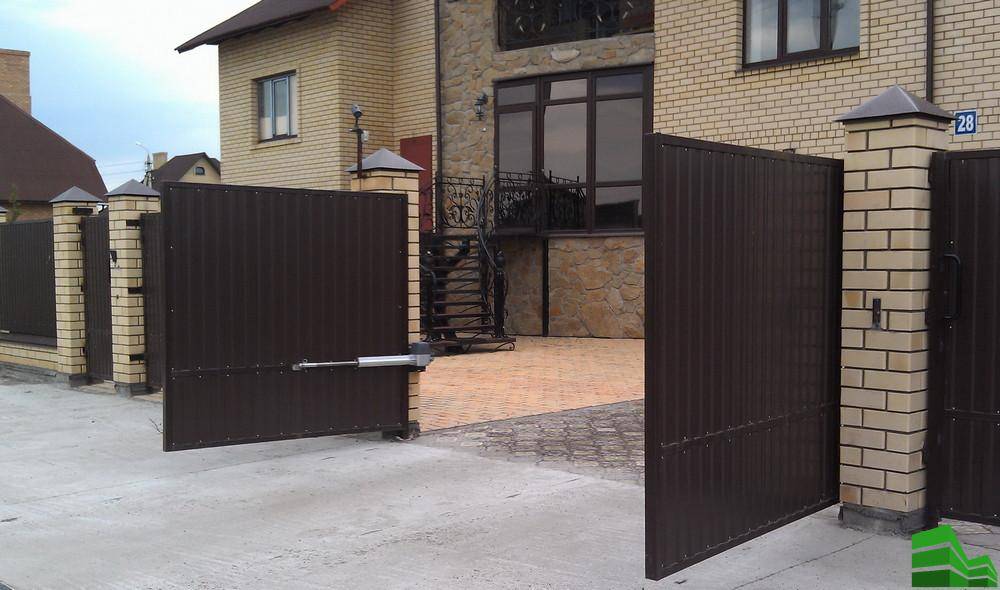

Металлические распашные ворота
Какие ворота можно автоматизировать?
В принципе, не имеет значения, являетесь ли владельцем секционных ворот или подъемно-поворотных ворот. Все можно автоматизировать с помощью электропривода. Компоненты ворот и привода согласованы друг с другом, разработаны и изготовлены.
Существуют разные приводы гаражных ворот, которые отличаются друг от друга скоростью открывания, тяговым и толкающим усилием и т. д. При выборе правильного привода необходимо учитывать важные моменты. Наиболее важными являются размер двери, вес ворот, высота над головой и удобство.
Монтаж и настройка привода
Чтобы прикрепить привод к створкам, столбам, необходимо приварить кронштейны П-образного типа. Они будут давать необходимую подвижность всей конструкции.
Для оси вращения лучше выбирать каленые болты, имеющие диаметр от 8 до 10 мм. От оцинкованных металлических изделий производства Китая, лучше отказаться. Эта сталь отличается мягкостью, она будет быстро подвергаться износу, что никак не поспособствует надежности и безопасности конструкции.
- рычаг и электрический мотор крепят рычагом вниз, по верхней кромке полотна;
- сначала фиксируют весь механизм к столбам, потом к створкам ворот;
- после завершения монтажа ворота открывают ручным путем, настраивают концевые выключатели;
- электричество подключают только при заблокированном приводе;
- чтобы не допустить поломки двигателя во время блокировки дверок, в схему вводят устройство, что будет отключать сеть во время возрастания силы тока;
- обязательно монтируют сигнальную ламу, что будет оповещать о подаче напряжения.
По завершению работ проверяют плавность хода, открывания и закрывания, четкость срабатывания коневых элементов. Редуктор, мотор защищают кожухами от проникновения влаги.
Автоматические ворота: особенности, достоинства и недостатки
Подобная въездная группа обеспечивает автоматическое движение створок. Чтобы процесс движения нужным образом реализовывался, требуется предварительно обустройство прилегающей территории.
Автоматика для ворот значительно облегчает повседневные действия человека, позволяя открывать, закрывать дверцы, без необходимости покидать транспортное средство. Для этой цели используется пульт, организующий дистанционное управление устройством.
Можно отметить такие достоинства подобной конструкции:
- возможность проведения работ даже на ограниченной по площади территории;
- невысокая стоимость (если сравнить с иными вариантами);
- возможность движения в разные стороны;
- большой выбор составляющих элементов для повышения функциональности устройства.
Недостатки:
- конструкция считается устаревшей;
- существует вероятность некоторого провисания створок из-за того, что полотно обладает довольно серьезным весом;
- не слишком длительный эксплуатационный срок;
- необходимость подготовки фундамента, обустройства несущей балки.
Откатные ворота подразделяют на такие виды:
- Консольные: здесь полотно движется по роликам, что скользят по забетонированному фундаменту. Система отличается практичностью, надежностью, содержит направляющие, обычно размещаемые на верхней части гаража.
- Рельсовые: здесь створки уходят в сторону по специальным роликам, направляющей, размещенной прямо на проезжей части. Применяются достаточно редко, потому что требуют идеального выравнивания поверхности.
- Подвесные: такая разновидность представляет собой верхнее размещение направляющих, что задают движение створки, закрепленной на роликах. Высота полотна здесь не может превышать двух метров.
Базовые основы установки
Схема подключения автоматики к распашным воротам
Перед установкой приводов нужно тщательно изучить стандартные схемы, а также чертежи, которые указаны в инструкции по применению к приобретенной модели. Одним из самых важных показателей является указанное там установочное расстояние. С этим показателем обязательно нужно считаться при установке системы.
Также необходимо проверить, насколько легко осуществляется движение ворот. Они должны открываться беспрепятственно. Если же для этого приходится применять силу, значит, что-то не в порядке. Причину нужно выявить и сразу ликвидировать.
Перед установкой электроприводов необходимо подобрать провода нужной толщины
Важной деталью для установки являются несущие столбы. Электричество можно подвести либо в полых трубах, либо прямо по поверхности опорных столбов
Лучше всего провести электропровода под землей на достаточной глубине от поверхности, чтобы обезопасить людей и животных от случайного контакта. Важно при этом не забывать о растущих неподалеку растениях.
После установки пульта монтируются элементы, синхронизирующие работу. Различные дополнительные устройства, такие как сигнальная лампа, устанавливаются посредством крепежных элементов.
Советы по отделке
После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.
Засовы для распашных ворот
Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:
- Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
- Привариваем их к верхней и нижней планке каркаса ворот.
- Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
- Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.
Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.
- Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
- Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
На специальные монтажные уши крепим навесной замок.
Видео: как сделать ворота с электроприводом
Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.
Пошаговая инструкция по изготовлению и монтажу ворот
После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.
Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.
- Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.
- Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
Собрать раму на специальной ровной площадке.
Сварить её и дополнительно укрепить стальными уголками.
Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.
Приварить петли к местам крепления перемычек.
Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.
Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.
Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.
Навесить ворота на петли и подложить под середину конструкции деревянную подставку.
Электропривод для распашных ворот
Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.
Электропривод от спутниковой антенны можно установить на распашные ворота
Для сборки понадобится:
- два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
пульт дистанционного управления с дальностью действия не менее 50 м;
- понижающий трансформатор;
- электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.
Собрать устройство можно за один день.
Установка заводского электропривода
Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.
Створки распашных ворот могут открываться внутрь или наружу
Инструменты для установки привода:
- электрическая дрель;
- плоскогубцы;
- шуруповёрт;
- рулетка;
- изоляционная лента;
- молоток.
Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:
если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;
если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.
Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.
Порядок работы:
- По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.
Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.
Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.
Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.
Приводы для автоматизации
Механизм, что приводит в действие всю систему, может отличаться по своим видам:
- кривошипно-шатунный;
- оснащенный цепной передачей;
- с червячной передачей;
- с зубчатым колесом или рейкой.
Для распахивающихся створок
Чтобы подготовить распашную конструкцию к движению, её оснащают приводами, относящимися к линейной, либо рычажной группам. Как правило, первый вид используется чаще, потому что отличается легкостью проводимых монтажных работ, имеет способность двигаться в любом направлении. Здесь часто проводят самостоятельные монтажные работы, прикрепляя те разновидности, в основе которых находятся винтовые передачи.
Рычажную разновидность используют, когда полотно навешано сверху кирпичных или каменных столбов. Такой вариант требует наличия опорной точки. Некоторые хозяева используют для этой цели те приводы, что были предварительно сняты со стеклоподъемников автоматического типа.
Автоматика для сдвижного полотна
Сдвижное полотно оснащается автоматизированными системами заводского производства. Оно включает в себя ряд составляющих:
- непосредственно привод;
- рейка зубчатого вала;
- управляющий блок;
- специальные датчики.
Какова комплектация автоматики
Вариант комплекта привода для ворот распашного типа
Чтобы не создавать себе проблем при установке дистанционной системы, необходимо еще в магазине проверить правильность ее комплектации.
Обычно автоматика для распашных ворот включает в себя:
- блок управления;
- два привода, каждый из которых должен прикрепляться к одному столбу;
- электронный пульт, посредством которого должно осуществляться управление воротами. Некоторые компании, комплектуют набор двумя пультами управления;
- руководство по эксплуатации, включая инструкцию монтажа, схемы и чертежи.
К основному комплекту можно купить дополнительные элементы, такие как брелоки-передатчики, радиоприемник, сигнальную лампу, фотоэлементы, антенну. Брелоки будут полезны в том случае, если воротами управляют более двух человек. Установка сигнальной лампы необходима, если мимо ворот часто проходят люди. Она будет предупреждать о том, что ворота начинают открываться. Если ворота с калиткой, дополнительно потребуется приобретение электромеханического замка.
Еще более «умным» электронным устройством являются фотоэлементы. Они способны «видеть» объекты, которые находятся поблизости (в радиусе открывания и закрывания). Если, например, рядом случайно окажется какой-нибудь домашний питомец, или человек, автоматика остановит процесс открывания или закрывания. Процесс не возобновится до тех пор, пока обнаруженный ею объект не покинет поле действия.
Обзор мер безопасности
Существует множество юридических требований для частного и коммерческого использования электрических распашных ворот, которые должны быть соблюдены, чтобы вы могли использовать свою систему. Все необходимые механизмы, такие как отключение питания и предохранительная прижимная планка, имеются в наличии и должны проверяться во время сборки.
Электротехническая компания необходима для реализации электрических распашных ворот, так как вы, как оператор электрических распашных ворот, обязаны раз в год проверять систему ворот специалистом по системам ворот с механическим приводом. Это правило также распространяется на ворота в частном секторе. Безопасность вашей собственности сейчас более чем когда-либо является важным аспектом при проектировании открытой территории.
В дополнение к красивому и одинаково защищающему забору ворота на подъезд к гаражу или во двор являются одновременно видимой границей между имуществом и улицей, а также флагманом дома. Распашные ворота подходят не только из-за их оптического разнообразия, но и для сбалансированного использования пространства.
Принципы выбора автоматики
Процесс монтажа привода на распашные конструкции
От грамотного выбора электропривода зависит срок и качество его эксплуатации
Поэтому так важно обратить внимание на следующие параметры:
Вес створок и остальных элементов распашных ворот. Если вес ворот не соответствует возможностям автоматики, при первом же сильном ветре система выйдет из строя, не справившись с нагрузкой
При этом важно учесть и ширину ворот, высоту столбов, расстояние от боковой опоры до центра петли. В том случае, если оно меньше 15 сантиметров, лучше будет установить линейные приводы.
Интенсивность использования ворот. Для домашнего использования достаточна пропускная способность до 20 машин в час
Для производства и в зонах, где ворота приходится открывать и закрывать довольно часто, этот показатель мал, потребуются рычажные приводы. Обычно их и устанавливают в гаражах, на общественных автостоянках, на складах и других промышленных местах. В документах и чертежу к прибору можно получить информацию о среднем количестве ежедневных и почасовых циклов открывания-закрывания.
Стойкости системы к низким температурам. Если местности присущи длительные морозы, рекомендуется устанавливать более мощный привод, чтобы он справился с трудностями при открывании. Никто не захочет в сорокаградусный мороз столкнуться с серьезными проблемами при открытии ворот. Встроенную калитку в воротах можно дополнить рычажным доводчиком, который и предназначен для работы в сильные морозы.
При бережном использовании и нормальном напряжении в сети автоматика для распашных ворот прослужит долго. В любом случае лучше покупать системы с определенным запасом мощности, чтобы не испытывать проблем в процессе эксплуатации
Также для нормальной работы автоматики важно проводить профилактические мероприятия. Они заключаются в смазывание механизма специальными средствами
Что представляют собой распашные ворота на дистанционном управлении
Работа распашной системы от дистанционного управления
Из всех типов автоматических ворот распашные – самые распространенные и наиболее привычные. Каркас их создается из жесткого профиля. Для обшивки применяются панели, которые могут быть изготовлены из дерева или металла. Можно применить и кованые решетки, но их покупку далеко не каждый может себе позволить.
Основными элементами конструкции любых распашных ворот являются:
- столбы, к которым прикрепляются створки ворот;
- сами створки (при желании, с врезной калиткой);
- петли, посредством которых осуществляется крепление;
- центральные и боковые упоры;
- ручки для более удобного открывания и закрывания;
- засов;
- электроприводы с кронштейнами.
Столбы, к которым прикреплены створки, могут быть соединены друг с другом в верхней части с помощью уголка или швеллера. Обычно это делается, когда масса створок слишком большая. Соединение не позволяет столбам расходиться в разные стороны или, наоборот, сходиться.
Открывание распашных ворот осуществляется по классической схеме: пара створок распахивается в разные стороны. Для того чтобы контролировать процессы открывания и закрывания, используются специальные рычаги. На каждой створке имеются электрические приводы, от которых с помощью рычагов передается энергия.
Открываться автоматические распашные ворота могут в обе стороны: внутрь и наружу. С точки зрения пожаробезопасности, лучше установить створки таким образом, чтобы они открывались в сторону дороги. Это поможет избежать лишних неприятностей во время возможного пожара. Кроме того, ворота, открывающиеся наружу, выглядят более красиво. Главное, заранее перед их установкой позаботиться о том, чтобы было достаточно места для их открывания.
Также возможны автоматические распашные ворота вместе с врезной или отдельно стоящей калиткой. Открыванием калитки, как и воротами, можно управлять дистанционно. Она комплектуется электромеханическим замком. Стандартные размеры калиток – 1,8*0,8 м.
