Гаражные ворота распашные своими руками

Видео описание

Установка замка в гаражные ворота Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных ворот Источник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Советы по выбору ворот в гараж: как не ошибиться при покупке

Среди множества видов и конструкций можно легко ошибиться в выборе подходящего варианта. Чтобы этого не случилось необходимо учесть следующие моменты:

Во время приобретения нужно удостовериться в качестве полимерного материала, которым покрыты ворота. Важную роль играют методы, с помощью которых произведена оцинковка деталей, так как это напрямую связано с долговечностью. Правильным способом оцинковки будет являться порошковое напыление.
При подборе панелей необходимо выбирать их с качественным полиуретановым наполнителем

В противном случае через несколько лет он начнёт расслаиваться, что приведёт к потере теплоизоляционных свойств полотна.
Следует уделить особое внимание стыкам, так как в этих местах должны быть детали и элементы только из качественного и износостойкого полимера.
Нелишним будет узнать о дополнительных укрепительных элементах.
При покупке нужно учесть то, что торсионные пружины оборудованы блокировочными механизмами. Это обеспечит вашу безопасность во время поломки ворот: механизмы не дадут упасть створке, а заблокируют её.
Если конструкция ворот будет устанавливаться в том месте, где преобладает влажный климат, то необходимо подобрать материал, защищённый антикоррозийным слоем.
Также стоит уточнить у продавцов сроки обслуживания и возможность оборудования конструкции дополнительными системами защиты от проникновений и взломов.
Если гараж не имеет дополнительной боковой двери, нужно подбирать вариант ворот с калиткой.
Если приобретаются ворота с электроприводом, то необходимо обратить внимание на наличие тяговых ремней

Разные фирмы могут использовать для этого цепи или тросы. Ситуация с ремнём более удобна, так как в этом случае нет необходимости его смазывать.
При выборе электропривода необходимо убедиться, что он оснащён автоматической блокировкой. Это пригодится в случае попадания под створку инородного предмета.
Чтобы снижать нагрузку во время опускания створки, электропривод должен оснащаться устройством, замедляющим скорость движения.

Наиболее популярные производители гаражных конструкций

Чтобы быть уверенным в качестве приобретённых ворот, нужно отдать предпочтение положительно зарекомендовавшим себя фирмам. Основными компаниями являются:

1. «Хёрман» (Германия). Эта компания поставляет гаражное оборудование, соответствующее международным сертификатам с гарантийным сроком 10 лет.
2. «Дорхан» (Россия). Компания специализируется на изготовлении комплектующих деталей и элементов для всех видов гаражных ворот.
3. «Алютех» (Беларусь). Ведущий производитель профильных систем из алюминия и секционных, распашных, откатных, роллетных ворот и автоматики.

Удобство при использовании гаражных ворот обеспечивается за счёт систем автоматического привода. Оборудование этими устройствами увеличивает стоимость гаражных ворот, но делает более комфортным их использование. Выбирая эти системы, нужно ориентироваться на ведущих производителей:

1. Nice, Faac, Came (Италия) или китайский AN-Motors.
2. Novoferm (Германия).
3. Bremet (Италия).
4. Normstahl (Германия, Швейцария).
5. Meswaс (Финляндия).
6. Clopay (США).
7. RYTERNA (Латвия).

Из российских изготовителей стоит выделить:

1. «Технопроф».
2. «Эрин».
3. Rolclassic.

Как выбрать гаражные ворота: рекомендации специалистов (видео)

Правильно подобранная конструкция и материалы изготовления гаражных ворот обеспечат надёжное использование на протяжении длительного времени.

Виды конструкций

Распашные ворота быстрее всего сварить из труб и листового металла

Самым ранним типом гаражных ворот являются распашные. Еще 30 лет назад это был единственный встречающийся в России вариант. Он представлял собой массивную конструкцию со створками, выполненными из толстых металлических листов. Ее легко сделать самому, при этом она отличается надежностью, устойчивостью ко взломам и может служить десятками лет. Даже в наше время, решив установить ворота в гараж своими руками, нередко выбирают именно этот вариант. Однако зимой в снежных местностях конструкция будет не слишком удобной, так как для успешного распахивания створок потребуется предварительно разгребать снег.

К более современным вариантам гаражных ворот относятся:

• Конструкции из горизонтально установленных секций, соединяющихся шарнирами. Элементы таких ворот чаще всего делаются из металла (тонкой оцинкованной стали или сплавов с алюминием). В редких случаях применяется и дерево. Когда ворота открываются, они движутся кверху и фиксируются под потолком. Они помогают сэкономить пространство на участке, но при этом не очень устойчивы ко взломам.
• Подъемная конструкция с шарнирно-рычажным механизмом. Она может оснащаться автоматикой или открываться только вручную. Однако при их применении нельзя ставить автомобиль вплотную к воротам.
• Рулонные ворота, состоящие из множества тонких ламелей. При открытии полотно поднимается вверх и скручивается в валик. Во многом механизм работы и особенности использования сходны с предыдущим вариантом. Подходят они лишь для нешироких (максимум 3 м) и невысоких (до 3,5 м) проемов. Ставить их можно как на внутреннюю стену гаража, так и на наружную.
• Откатная конструкция, представляющая собой цельное полотно, состоящее из металлического каркаса и обшивки. При движении ворот ролики перемещают их по направляющей. Это дешевая и взломостойкая конструкция, которую несложно автоматизировать.

При выборе подходящего варианта принимаются во внимание особенности планировки пространства, прилегающего к гаражу – например, потребность в экономии места спереди или отсутствие свободного прохода рядом со стеной. Учитываются также габариты проема

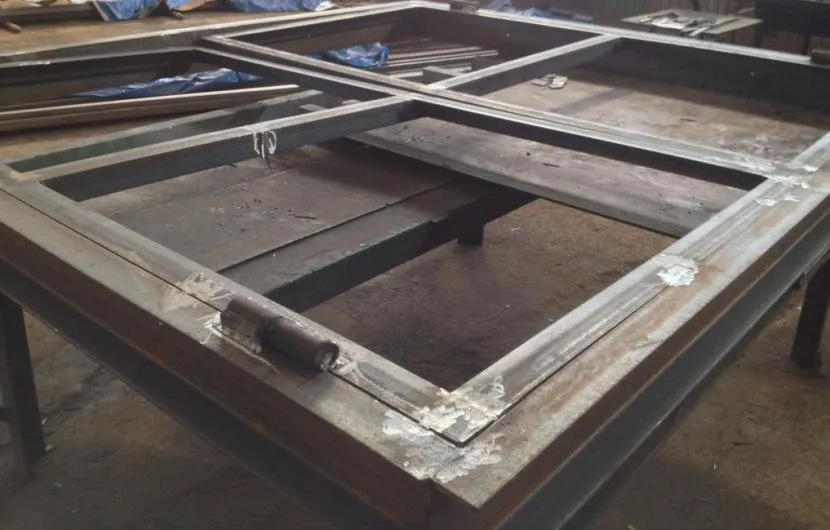

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

• Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
• Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Установка и соединение профилей для ворот гаража

• Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
• Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
• На последнем этапе производится раскройка листов и их установка на каркас створок.

https://youtube.com/watch?v=5WEpOnTbuao

Установка металлических гаражных ворот своими руками

Гаражные ворота, выполненные из металлических составляющих, прослужат дольше, если отнестись к сборке конструкции со всей ответственностью и вниманием. Процесс изготовления довольно прост и не потребует особых знаний и навыков

Монтаж гаражных ворот

Вот мы и подошли к последнему этапу. От правильности и качества выполненных работ на предварительных этапах, будет зависеть дальнейший монтаж конструкции.

Установку ворот в гараже выполняют, используя следующий алгоритм действий:

1. Раму частично устанавливают в проём, закрепляя в нижней части к кладке, с помощью закладных. Для этого прутки арматуры длиной 250-300 мм приваривают к раме, а затем вмуровывают в один из слоёв кладки.
2. Затем докладывают лицевую часть будущего гаража, периодически фиксируя раму в поверхности стены, с помощью арматуры, приваренной к раме ворот. 3-4 закладных для каждой из сторон проёма будет достаточно.
3. По окончанию кладки, вплоть до верха рамы, необходимо установить перемычку. Для этого отлично подойдёт швеллер. Его устанавливают горизонтально, внахлёст на каждую стену. Так поступают, чтобы избежать усадки в процессе эксплуатации.
4. Верхнюю часть рамы приваривают к швеллеру. Также можно воспользоваться анкерами. Нижнюю часть конструкции можно вмуровать в поверхность пола, или зафиксировать с помощью крепежа, предварительно просверлив отверстия.
5. Если всё смонтировано по уровню и без деформации, дело остаётся за малым. Смажьте петли моторным маслом, после чего навесьте воротные створки на раму, в места, где приварены петли.
6. Проверьте конструкцию на функциональность. Несколько раз закройте и откройте ворота, чтобы выявить зазоры и другие недостатки.

Ворота установлены и прекрасно функционируют, и мы переходим к финальному этапу.

Установка фурнитуры

Чтобы обезопасить ваш автомобиль и гаражное имущество от грабителей, необходимо побеспокоиться о качественной фиксации створок ворот. Если бюджет не позволяет обзавестись сигнализацией и другими охранными системами, то отличным решением станет выбор качественной фурнитуры.

Устанавливая дверную фурнитуру в ворота гаража, действуют таким способом:

1. В створке, которая будет открываться последней, просверливают два отверстия. Делают это в верхней и нижней части сквозь горизонтальные балки створок, ближе к месту соприкосновения ворот друг с другом. Отверстие также должно заходить в потолок и пол на расстояние, необходимое для фиксации створки.
2. В отверстия монтируют специальные запоры Г-образной формы. Для того чтобы запоры зафиксировать в момент открытия, приваривают ограничители.
3. В створку, которую открывают первой, монтируют замок с выдвигающимися стержнями. В ней вырезают нишу, необходимую для монтажа замка. В двери, которая фиксируется запорами, с торца просверливают отверстия, необходимые для замыкания стержней. Такой вид замковой фурнитуры популярен благодаря своей долговечности, простоте использования и надёжности фиксации.

Выбор качественно фурнитуры послужит дополнительной защитой гаража от недоброжелателей.

Надеемся, в данной статье мы максимально раскрыли вопрос, связанный с выбором и установкой гаражных ворот. Сварив конструкцию собственноручно, вы не только получите полезный опыт, но и существенно снизите бюджет проекта.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Виды ворот:

Распашные

Самый распространенный вид ворот. В большинстве гаражных кооперативов используется именно он. Конструкция очень проста — вся плоскость ворот состоит из двух створок, которые открываются в левую и в правую стороны. Полотно профнастила в таком случае будет крепиться на металлический каркас, который должен быть сварен для гаража отдельно.

Особое внимание в таком случае нужно уделять креплению листа к каркасу. Если просто прикрутить его с помощью саморезов к раме, то любой желающий сможет открутить шуруповертом лист и попасть в гараж

В таком случае вся безопасность конструкции сводится на нет. Нужно использовать болты и гайки. Если никто с другой стороны не будет держать гайку, то открутить снаружи болт практически невозможно.

Распашные ворота — очень недорогая и при правильном монтаже очень надёжная конструкция, которая не позволит злоумышленникам попасть в гараж.

Откатные

Среди обычных гаражей такие ворота — редкость. Они требуют, чтобы у гаража была длинная стена, на которую будет сдвигаться лист. Далеко не всех построек есть такая стена. Профнастил отлично подходит для откатных ворот и часто используется.

Подъемные

Самый удобный для автовладельца вид ворот. Они будут поднимается вверх, давая машине проехать. Профнастил также подходит для подъемных ворот, ведь лист достаточно лёгкий и он будет легко и быстро подниматься с помощью специального механизма.

Профнастил отлично подходит для создания дверей гаража, но стоит забывать о технике безопасности. Листы профнастила очень тонкие и легко могут травмировать Вас.

Утепление

Утепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

• Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
• Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
• Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
• Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
• По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Установка опор

Рассмотрим более подробно процесс установки опор. Так как на данном этапе именно они занимают главнейший этап производства. Их параметры гарантируют надежность и устойчивость конструкции, которая к тому же прослужит долговечным образом.

Динамическая направленность на нагрузку труб также требует определенной глубины установки конструкции. Для их установки применяются следующие инструменты и материалы:

• Кирпичный камень;
• Деревянный материал;
• Стальной лист;
• Трубы, не превышающие диаметр 20х30 мм;

Процесс установки следующий:

1. Готовятся столбы: из трубы-стойки необходимой длины.
2. Создается яма, диаметр которой в два раза больше диаметра будущей опоры, а глубина достигает уровня промерзания почвы. Необходимо знать: вдруг в установленном месте установки объекта почва будет подвержена промерзанию, в таком случае установка котлована будет не более2 метров.
3. На дно котлована насыпается подушка из песка и гравия. Его высота должна быть 20 см.
4. В яме устанавливаются столбы, к которым предварительно приваривается стальной прямоугольный лист размером 30х30 см.
5. Стойки покрыты облицовочным материалом, который предотвратит попадание атмосферных осадков. Для этого можно использовать: кирпич, дерево или камень.
6. Земля вокруг будущих опор заливается водой и уплотняется. Это предотвращает растрескивание бетона после заливки.
7. После этого их заливают смесью песка и цемента, в результате чего фиксируют столбы.
8. Кроме того, как минимум в течение недели бетон имеет возможность хорошо схватиться.

Защита от взлома

Для защиты сдвижных гаражных ворот подходят вертикальные запоры, утапливаемые в специальные пазы. Простым решением является изготовление шпингалетного засова сдвижного типа.

Для создания такого механизма понадобится отрезок трубы, в котором прорезаны отверстия. В трубу помещают арматуру. У такого запора есть несколько недостатков. К примеру, полотно будет сложно притянуть к раме. Чтобы сделать прилегание более плотным, следует проделывать все операции вручную, что требует больших усилий.

Лучше выбрать засовы винтового типа. Они хорошо притягивают полотно, а в случае двойной резьбы выполняют функцию запорного устройства. При создании защитных элементов ворот следуют единственному правилу – механизм не должен мешать функционированию конструкции.

Изготовление

Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.

Первым шагом в изготовлении будет разработка чертежа. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:

1. Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
2. Каркас. Его выполняют из прокатного уголка.
3. Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.

Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки. Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.

После покупки стройматериалов можно начать изготовление внешней и внутренней рамы. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем

Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность

Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами. Сделайте из них подкладки и еще раз проверьте форму на неровности.

Как сварить ворота в гараж?

После проверки следует приступать к сварке. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой.

Следующий шаг – работа с обшивкой. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.

Обрезать следует, учитывая нахлёст. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.

В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают.

Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри. Стопор легко изготовить самостоятельно из отрезка трубы.

После всех подготовительных и сварочных работ конструкцию нужно покрасить и установить на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

Минусы:

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

Минусы:

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

Минусы:

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

Минусы:

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Откатные ворота

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов:

• ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
• электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
• болгарка с набором кругов для резки и шлифовки;
• шлифовальная машинка;
• дрель со сверлами по металлу;
• шуруповерт;
• кисть или валик;
• измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

• стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
• 6 усиленных приварных петель;
• листовой металл;
• стальные прутья;
• набор саморезов;
• деревянные бруски;
• жидкие гвозди;
• утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
• листовой материал для внутренней обшивки;
• грунтовка и краска;
• монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Установка запоров и замков

Монтаж замка

На последнем этапе настает время устройства запоров и замков. При самой популярной версии запора внутренняя створка закрывается внутри гаража благодаря вхождению стержней в потолок и пол. Чтобы такой запор работал, в потолке, полу и раме проделываются отверстия на глубину до 50 мм. Вторая створка имеет в наличии замок, который своими выдвигающими стержнями заходит за статично закрепленную створку или вкатывается в отверстия, специально проделанные в каркасе второй половины ворот. Для увеличения надежности с внешней стороны на специально приваренные петли надевается наружный замок.

Но даже установка надежного замка не дает гарантии от проникновения взломщиков в помещения гаража. Всегда можно с помощью болгарки срезать петли или демонтировать створки. Существуют некоторые хитрости, которые смогут повысить шансы оставить собственный автомобиль в нетронутом виде:

• К каркасу створок в месте крепления петель приваривается кусок уголка. Механизм секрета заключается в возможности захода уголка при закрывании створки в стену приблизительно на 20 мм. Предварительно нужно проделать в кладке свободное место для такой возможности. В этой ситуации уголок будет блокировать снятие створки, цепляясь за гаражную раму.
• Можно вмонтировать замок типа «паук». Штыри его будут фиксироваться сразу в трех местах: потолке, полу и стене помещения. К такому замку нужен механизм фиксации, который сможет заклинить его в закрытом состоянии. Разблокировать «паука» можно с помощью специально изготовленного ключа.

Одной из основных задач при устройстве таких замков – не потерять ключ, иначе попасть в помещение гаража станет невозможным и для хозяина автомобиля.

Самостоятельно изготовить ворота для гаража можно за очень короткое время, о чем свидетельствует видео, на котором показаны все этапы проведения строительных работ.

Требования к распашным гаражным воротам

Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.

Гаражные ворота проектируются достаточно широкими Источник svarka-sibir.ru Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.

Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.

Изготовление створчатого каркаса

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

• Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
• Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
• Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Изготовление

Как сделать деревянные ворота в гараж своими руками? После составления плана и подготовки проема можно приступать к главному, то есть к изготовлению самих ворот. Для начала найдите ровную и чистую площадку, на которой вы будете собирать каркас и обшивку. Затем тщательно отмерьте брус для каркаса, распилите его на части нужных размеров и обработайте рубанком.

Соединять их между собой можно двумя способами. Первый — просверлить дрелью глухие отверстия в балках и скрепить их там с помощью нагелей, смазанных эпоксидным клеем. Второй – соединение с помощью длинных саморезов и крепежной фурнитуры в нескольких местах.

ВАЖНО: Особое внимание при обработке бруса уделите диагональным балкам, так как их места стыка выполнить важнее всего. Если планируется использовать диагонали «крест-накрест», то одну из балок необходимо распилить на две части и скреплять с остальным каркасом по отдельности.

Собранную конструкцию из бруса обработайте антисептиком и другими защитными пропитками

Собранную конструкцию из бруса обработайте антисептиком и другими защитными пропитками.

Следующий этап – изготовление обшивки. На все том же ровном месте отмерьте и распилите доски, которые вы приобрели для этого, и обработайте их рубанком. Далее, доски можно либо по одной крепить к каркасу на саморезы, либо собрать из них мебельный щит.

Для этого нужно изготовить самодельные струбцины из веревки и бруска (или куска арматуры), покрыть места соединения элементов обшивки клеем ПВА и тщательно подогнать их друг к другу, используя струбцины и киянку.

Если для вас важно утепление ворот гаража, то пространство между балками каркаса следует обшить минеральной ватой или иным теплоизолирующим материалом, но при этом обшивку из досок следует сделать и с внутренней стороны ворот. Как закрепить ворота в брусовом гараже? Завершающим этапом изготовления ворот является прикрепление петель и навешивание створок на опоры

При этом убедитесь в хорошем закреплении всех элементов конструкции, надежности саморезов и в том, что створки ворот правильно закрываются и открываются. Если вы планировали покрыть ворота грунтовкой, а затем лаком, морилкой или краской, то это можно сделать на этом этапе

Как закрепить ворота в брусовом гараже? Завершающим этапом изготовления ворот является прикрепление петель и навешивание створок на опоры. При этом убедитесь в хорошем закреплении всех элементов конструкции, надежности саморезов и в том, что створки ворот правильно закрываются и открываются. Если вы планировали покрыть ворота грунтовкой, а затем лаком, морилкой или краской, то это можно сделать на этом этапе.

На этом все. Как видите, сделать деревянные ворота гаража в брусовом гараже не так уж и сложно, и это под силу любому. А при тщательном планировании, соблюдении технологии изготовления и хорошем материале такие ворота простоят немало лет, радуя ваш глаз.
