Проводка в гараже своими руками: схема, монтаж, видео инструкция

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения. Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

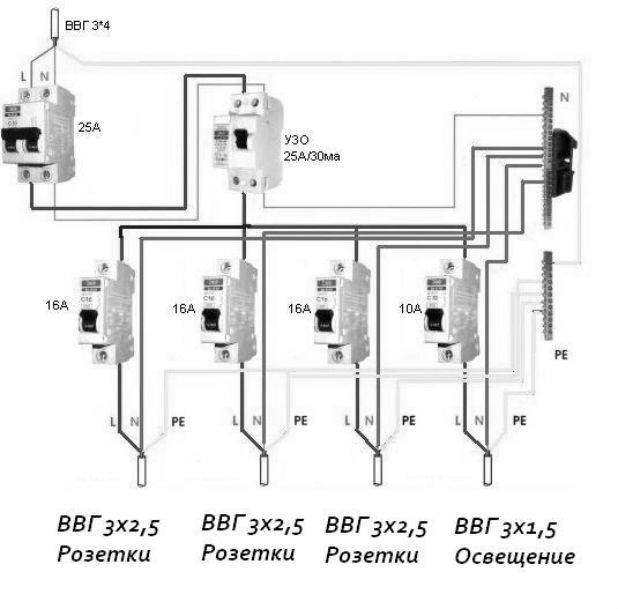

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Этапы монтажа

Двухполюсный автомат типа C

Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.

Освещение гаража

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

Разводка электричества в гараже

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гараже – вполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

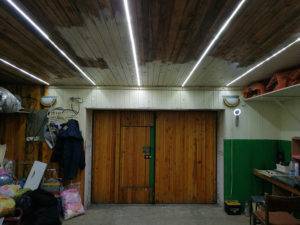

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

Верхний первый уровень — это потолок.
Вторая линия размещения — высота от пола 1800 мм.
Третий рабочий уровень — примерно 750 мм от пола.
Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
Все светильники должны быть оснащены защитными плафонами.
В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности. Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки. Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок. Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах. Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

Огромное количество россиян, белорусов и жителей других стран до сих пор живут в хрущевках. Конструкционные элементы, будь то фундамент, плиты перекрытий, лестничные марши, могут прослужить еще десятки лет. Но системы коммуникаций имеют значительно меньший ресурс, и, соответственно, нуждаются в ремонте или полной замене. Особого внимания в хрущевке требует электропроводка. Ее замена гарантирует безопасное и полноценное пользования всеми современными бытовыми приборами.

Схема электропроводки в гараже

Способы прокладки электросети до гаража

Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:

для гаража без смотровой ямы;
для гаража со смотровой ямой.

Рассмотрим подробнее каждый из них.

Без смотровой ямы

В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.

В схему входят следующие элементы:

пара розеток;
одноклавишный выключатель;
устройство защитного отключения;
4 светильника;
оборудование для учета потраченной электроэнергии;
распределительный щит;
электрическая проводка.

Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.

Со смотровой ямой

Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

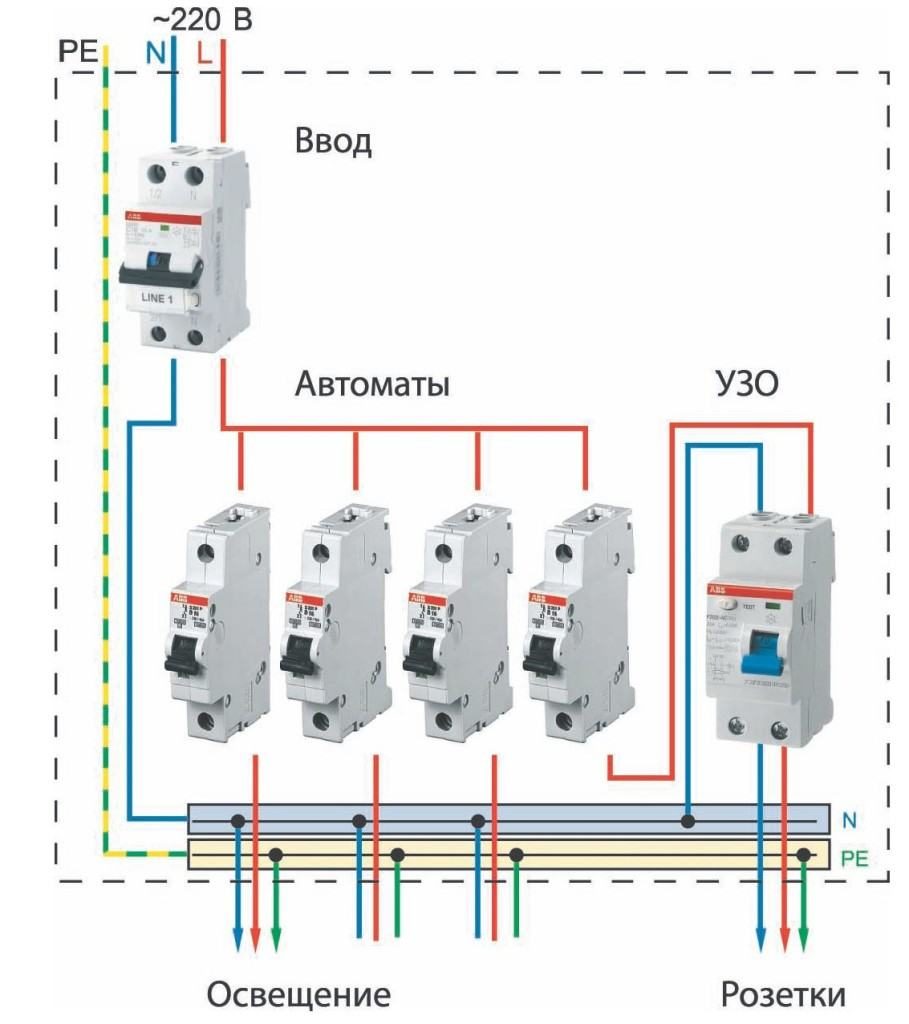

Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража. Он должен содержать все автоматы, УЗО, шины заземления

Он должен содержать все автоматы, УЗО, шины заземления.

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

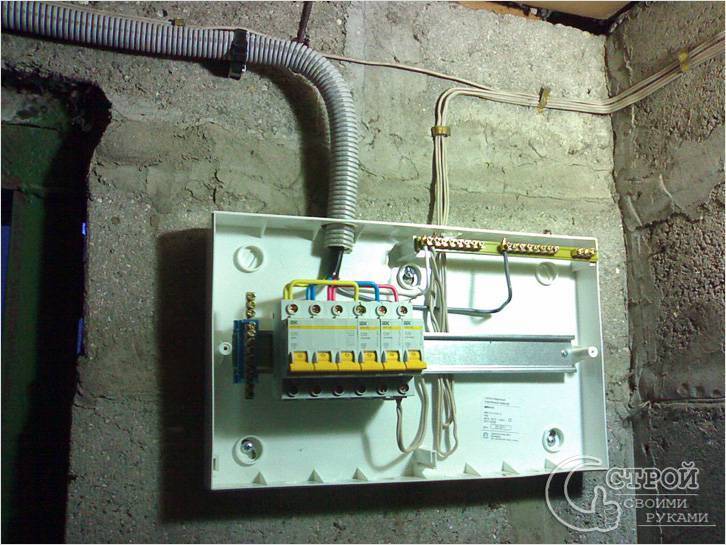

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Какое устройство можно установить в гараж

Металлический учетно-распределительный навесной щит

Электрические щитки изготавливают из пластмассы и металла. Можно монтировать пластмассовый корпус, но учитывая количество металлических предметов в гараже, лучше отдать предпочтение боксу из металла, это будет более безопасно. Также стоит упомянуть о повышенной сопротивляемости механическим повреждениям.

Если гараж не отапливаемый, в воздухе периодически скапливается высокая концентрация влаги, что способствует образованию на корпусе из металла коррозии. Чтобы предотвратить развитие этого неприятного явления, климатическое исполнение щитка должно быть дополнительно оснащено УЗ. Эти устройства специально предназначены для неотапливаемых помещений и работают в диапазоне температур от -40 до +40 градусов.

Дополнительно корпус должен оснащаться запорным устройством, к болту которого подключается заземляющая деталь.

Главным образом электрощиток необходим для размещения в нем приборов защиты и электросчетчика. Прежде чем приобрести определенную прибор учета потребляемой электроэнергии, нужно у консультанта поинтересоваться, какая из представленных моделей будет исправно работать в гаражных условиях.

Самое распространенное оборудование – однофазное электромеханическое с максимальным током 50 А. Электросчетчик должен быть проверен сотрудниками РЭС и опломбирован.

Достаточно часто владельцы гаражей при проведении электроэнергии не используют магазинный ящик для хранения в нем всех приборов управления. Чтобы сэкономить деньги, они делают электрощиток в гараже своими руками из текстолита или гетинакса. На них размещают однофазные пакетники и вешают прибор учета электроэнергии. Пакетники должны быть помещены в черные эбонитовые корпуса.

Это интересно: По каким критериям выбирают светильники при проектировании освещения?

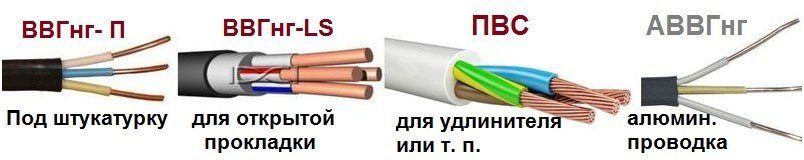

Выбор проводов и кабелей по мощности

Чтобы сделать правильную электропроводку в гараже, определяют суммарную и индивидуальную мощность потребителя. Главный подающий кабель должен соответствовать суммарной величине. Кроме того, учитывается способ, каким проводят электричество. Так, от частого дома достаточно СИП – алюминиевого на 16–24 кв. мм или медного на 8–10 кв. мм.

Для освещения основного помещения нужны светильники, мощностью до 500 Вт, для этого хватит медного кабеля в 1,5 кв. мм.

Розетки рассчитаны на 16 А, поэтому для них берут провод в 2,5 кв. мм.

Чем более мощные потребители есть в гараже, тем больший по сечению кабель нужно использовать. Общая рекомендация: ставить только провода с медными жилами.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

Плоскогубцы.
Кусачки.
Рулетка.
Хозяйственный нож.
Отвертка (со сменными насадками или с прямым и крестовым шлицем).
Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Схемы и расположение потребителей

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
все электроприборы должны обладать специальной защитой от влаги и сырости;
обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

подготовительный;
установка внешнего участка;
установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
встроить распределительные коробки;
положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
с помощью клеммных колодок соединить проводку между шлейфами;
заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
прикрепить элементы к стенам гаража;
подключить провода к конечным точкам;
закрыть кабель-каналы крышками;
крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

Освещение

В темноте работать можно, но без особого удовольствия. А нам нужно сделать так, чтобы пребывание в этом священном для автомобилиста месте доставляло только положительные эмоции. К тому же, ползать с фонариком в поисках сбежавшей гайки в наши планы не входит, а значит, начнём с освещения.

Чем больше свет – тем лучше, однако покрывать весь потолок светильниками абсолютно незачем. Можно правильно расположить несколько светильников, чтобы получить равномерное освещение.

Для бытового применения вполне достаточно, чтобы у нас присутствовало:

Общее освещение, позволяющее нормально видеть то, что происходит в помещении.
Локальное освещение в зоне верстака.
Освещение в смотровой яме в случае её наличия.

Разумеется, светильники должны быть защищены от разрушения в случае механического воздействия, и обеспечивать безопасность пользователя при попадании влаги не хуже IP65.

В качестве одной из схем установки светильников можно порекомендовать расположение линейных люминесцентных светильников под потолком ближе к стенам. Эти лампы будут обеспечивать общее освещение. На стандартный гараж 4 х 6 метров достаточно по 2 лампы на 36 Вт с каждой стороны и по одной у задней стенки и около ворот.

Освещение рабочих зон верстаков выполним защищёнными светодиодными светильниками направленного излучения с рабочим напряжением 12 вольт.

Они не греются, что исключает возможность обжечься, а напряжение ниже 36 вольт исключает поражение электрическим током в случае разрушения светильника. К тому же они наиболее рационально расходуют электроэнергию.

Смотровую яму освещаем антивандальными светодиодными плафонами с рассеянным светом. Напряжение питания – 12 вольт, трансформатор размещаем в электрощите у входа в гараж. В яму среднего размера 1 х 4 метра достаточно установить в шахматном порядке 3-5 небольших светильников.
