Проводка в гараже - как сделать электропроводку своими руками, схема

Разводка

Проводка может быть трех типов: закрытая, открытая и смешанная. Если есть возможность, кабели лучше спрятать в стене, так как даже в гофре он не защищен от повреждений. Если нет, придется их вести по стенам или потолку. При закрытом монтаже в стенах гаража пробиваются каналы, в которые прокладываются провода. Их надо периодически скреплять между собой и прикрепить к бетону.

Затем проводят нужные провода по гаражу, к определенным распределительным коробкам электрощита. Помните, что у каждой линии должна быть своя коробка. Процесс разводки несложный, но советуют провода размещать в гофротрубе на клипсах или коробах из ПВХ – так они будут защищены от конденсата и влажности.

Проводка в гараже: где нужна электрификация

Гараж может иметь достаточно большую площадь, и в большинстве случаев (по крайней мере, визуально) электрическая проводка выглядит в нем точно так же, как и в квартире. Не обойтись в домике для автомобиля без освещения и трудно себе представить его жизнь без привычных розеток. Самое главное – все это дело правильно расставить по своим местам, чтобы электричеством было удобно пользоваться. К таким местам в гараже можно отнести следующие точки электрификации.

В первую очередь это глобальное освещение гаража – стандартно оно делается под потолком с использованием специальных пылезащищенных светильников. Здесь имеется один нюанс – эти самые светильники лучше повесить не над местом стоянки машины, в таком случае они будут освещать крышу автомобиля, что не совсем правильно. Эти осветительные приборы лучше устанавливать по периметру гаража. Естественно, их лучше разделить на группы и управлять каждой из них отдельной клавишей выключателя.
Смотровая яма – ползать по ней с переноской, осматривая днище автомобиля, не очень удобно. Здесь лучше создать стационарную подсветку. Дополнить яму можно одной или двумя розетками, защищенными от проникновения в них влаги и пыли (розетка с крышкой). Они понадобятся для подключения электроинструмента – например, дрели или еще чего-либо. Это редко используемые розетки – в принципе, от них можно вообще отказаться в пользу удлинителя.
Верстак – здесь нужен хороший свет с возможностью направлять его в разные стороны и несколько розеток. Как минимум штуки три, а то и более – в процессе работы может возникнуть надобность использования нескольких электрических приборов. По крайней мере, одной розетки здесь явно будет мало.
Погреб – если таковой имеется. Здесь вполне хватит только освещения.

И, естественно, решая вопрос, как провести проводку в гараже своими руками, не следует забывать о дополнительных розетках в других уголках помещения – возможно, они понадобятся для подключения обогревателя, водонагревательного бака и даже электрической плитки или чайника. Местоположение этих розеток нужно будет хорошенько продумать исходя из личных предпочтений и особенностей гаража.

Что нужно для хорошей электрификации гаража?

Все материалы подобрать по окпд.
Толком составлена смета.
Правильно произведена разметка размещения энергопотребителей.
Подбор качественных материалов.
Низкий расход электричества.
Произведен точный расчёт мощности.

Если принят в работе этот расчёт действий, то с зданием может справиться и любой автолюбитель. Составленная и смета может быть небольшой и экономной. Есть шанс при эксплуатации «автодома» сделать так, что экономия электричества может быть существенной. Вместо двух, можно в целях экономии поставить один выключатель. Если такой вариант рекомендует рациональная разметка. В гараже один выключатель должен быть размещен непосредственно за дверью или поставлен его снаружи в метеозащитном футляре. И главное. В целях экономии денег стоит приобретать столько материалов, сколько необходимо. То есть на сумму, на какую сверстана смета. Впрок покупать не стоит. Для обеспечения безопасности необходимо защитить электропроводку на гараже. Ее нужно спрятать или в штробы, или в специальные трубы, или в короба из пластмассы. Все варианты хороши.

Освещение от централизованной электросети

Если сооружение подключено к городской или местной электросети, централизованно подающей напряжение, проблем с организацией освещения в гараже своими руками становится значительно меньше. Вам не придётся дополнительно думать, откуда брать электричество и постоянно его экономить.

В некоторых случаях есть смысл обсудить вопрос о том, как можно провести свет в свой гараж от поставщика электроэнергии, а не использовать автономные системы энергообеспечения.

В гаражных кооперативах нет необходимости проводить электричество, чтобы организовать свет и обеспечить собственный гараж хорошим освещением. До вас силовой кабель успели провести

Но даже когда тянуть провода и проводить электроэнергию не приходится, имея в наличии уже готовую подводку, всё важно сделать грамотно и с соблюдением правил пожарной безопасности. А как именно, зависит от конкретной ситуации

На этот счёт можно дать несколько полезных советов:

В случае наличия проводки, подведённой к гаражу, передающей 220В, следует установить распределительный щит непосредственно при входе.
В щитке устанавливается автомат.
Около щита следует предусмотреть лампу для обеспечения дежурного освещения.
Здесь же монтируется несколько розеток и выключатели под каждую из зон освещения.
Электропроводку следует разместить внутри защитного короба, либо использовать специальные гофрированные рукава.
Проверяется изоляция каждого провода, чтобы исключить возможное короткое замыкание, искрение с последующими рисками возгорания.
Дополнительно в щиток можно вмонтировать понижающий трансформатор. С его помощью можно будет подключить низковольтные провода для использования светодиодных ламп, питающийся от 12В.

Далее уже зонируйте помещение, устанавливайте необходимое количество светильников.

Несмотря на наличие централизованного энергоснабжения, злоупотреблять им и полностью полагаться на его стабильность не стоит. Всегда имейте в запасе оборудование для организации аварийной подсветки или даже полноценного освещения.

Помните и о том, что за электричество придётся платить. А цены сейчас не самые низкие. Потому правильнее всего при активной эксплуатации гаража изначально потратить больше денег, но организовать качественное и экономичное освещение на основе светодиодных ламп. В дальнейшем вы сильно сэкономите на оплате квитанций за свет. Покупка дешёвых ламп является мнимой экономией.

Какой должна быть электропроводка

Приняв решение об электрификации своего гаража, следует понимать, что ответ на вопрос, как сделать электропроводку в гараже своими руками, во многом будут определяться тем:

где именно находится гараж (на личном приусадебном участке или в гаражном кооперативе);
из каких материалов он изготовлен;
насколько далеко от гаража проходит линия централизованного электроснабжения (это во многом влияет на выбор подключения: воздушное или подземное);
каким образом планируется организовать его отопление в холодное время года (автономное печное, централизованное или электрическое);
какие виды работ планируется в нём проводить (от этого зависит, одну или три фазы вам придётся заводить).

Подбор и расчет материалов

После завершения работ по проектированию схемы, можно приступать к подбору необходимых материалов. В первую очередь следует определиться с количеством кабеля. Так как предстоит выполнять не только внутреннюю, но и наружную проводку (от столба к строению), то проводники нужно подбирать для каждого вида работ.

Чтобы протянуть наружную линию, следует использовать кабель с токоведущими жилами из меди, сечение которых равно минимум 10 мм2. Применять проводник с алюминиевыми жилами нецелесообразно. Это связано не только с необходимостью использования проводника большего сечения в сравнении с медным проводом, но и по причине низкой эластичности алюминия. В такой ситуации риски механических повреждений значительно возрастают.

Для расчета необходимого количества провода, нужно определиться со всеми электроприборами, которые планируется устанавливать в гараже. Суммарную мощность этих устройств следует умножить на 1,2, чтобы обеспечить запас мощности в 20%. Для подключения розеток рекомендуется применять проводники сечением от 4 мм2, а для выключателей будет достаточно 1,5 мм2. Также необходимо с запасом брать провод и по длине. Для каждого соединения рекомендуется расчетную длину увеличить на 15 см.

В гараже чаще всего вполне достаточно устанавливать по 2 розетки и выключателя. Если же подвала или смотровой ямы в строении нет, то можно ограничиться и одним выключателем

Сейчас многие люди обращают внимание на светодиодные светильники. Они стоят дороже люминесцентных, но являются более экономичными

Чаще всего в гараже монтаж электропроводки выполняют открытым методом, и в такой ситуации следует дополнительно высчитать количество кабель-каналов либо гофры.

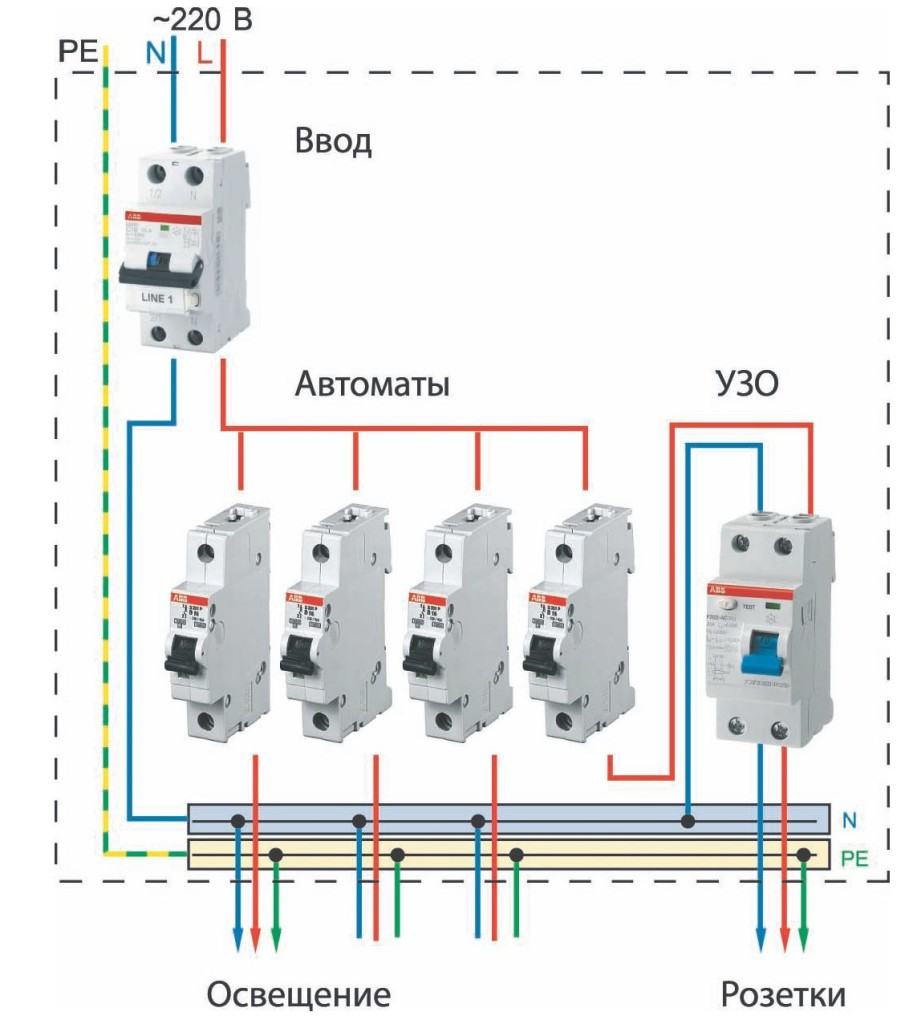

Подключение автоматов и УЗО в щитке

Необходимые инструменты для монтажа

Для проводки в частном гараже по схеме с напряжением в 220 вольт потребуется:

перфоратор и электродрель, болгарка;
молоток, зубило;
плоскогубцы, бокорезы, отвертки;
изолента и индикаторная отвертка.

Установка электропроводки

Прокладка кабелей без штробления

Монтаж электрической проводки в гараже начинают с подготовки. Проверяют схему, следя за тем, например, чтобы кабели располагались только вертикально и горизонтально, розетки размещались на дистанции в 60 см от пола и другое. На стенах и потолке отмечают места установки. Перед прокладкой из помещения выносят горючие материалы и крупные предметы.

Провод в гараж укладывают под землей на глубине в 30 см ниже уровня промерзания грунта. Кабель укладывают в гофрированную пластиковую трубу. Можно подключить гараж к электросети по воздуху: в этом случае провод натягивают между опорными столбами.
В бокс кабель вводят через отверстие в стене диметров 20–30 мм. Отверстие делают перфоратором, а провод укладывают через трубу ПВХ.
В гараже по отметкам в стенах делают штробы зубилом и молотком. Укладывают провода в пластиковых трубках. Если гараж деревянный, кабель укладывают открытым способом.
Для щитка в стене высверливают 4 отверстия и крепят корпус прибора. Перед этим все модули из аппарата вынимают. После установки ставят дин-рейку и закрепляют модули обратно. Рекомендуется промаркировать их.
Верхние контакты модулей – ввод для фазных проводов, нижние – для отходящих на розетку и освещение.
Подсоединяют отводящие от счетчика и УЗО нулевые провода. Последним подключают питающий силовой кабель.
Устанавливают светильники, розетки и выключатели. Подсоединяют провода к потребителям.
Проверяют изоляцию и правильность соединения устройств. Подают питание и тестируют систему.

Этапы монтажа

Все работы можно разделить на три этапа. Каждый из них имеет свои особенности, которые нужно учитывать при самостоятельной работе.

Подготовительные работы

Предварительные работы заключаются в подготовке стен и нарезке проводников. Следует помнить, что разметка на поверхность стен должна быть нанесена в соответствии с разработанной ранее схемой. Для решения поставленной задачи проще всего использовать специальный шнур.

Он устанавливается в начальной точке и крепится. После этого шнур в натянутом состоянии протягивается вдоль стены до следующей точки проводки, отводится в сторону и резким движением опускается. В результате на поверхности стены остается отпечаток

На этом этапе важно натягивать шнур строго вертикально или горизонтально в соответствии со схемой

Внешняя электропроводка

Эти работы желательно поручить специалисту. Провести кабель от столба к гаражу проще всего по воздуху. Однако следует помнить, что когда расстояние от столба на улице до строения составляет более 25 м, то предстоит поставить еще одну дополнительную опору. Кроме этого к воздушной электропроводке предъявляется несколько требований по высоте:

Над проезжей частью – от 6 м.
Над пешеходными дорожками – более 3,75 м.
Ввода в строение – минимум 2,77 м.

Если первые два требования соблюдаются без проблем, то о последнем такое сказать нельзя. Гараж представляет собой невысокое строение и при вводе кабеля через крышу можно столкнуться с большим количеством проблем. Чтобы их избежать, рекомендуется делать ввод через металлическую трубу, слегка изогнутую в верхней части.

Провести электричество от столба можно и с помощью подземной проводки. Сложностей здесь возникнуть не должно, требуется лишь сделать траншею, в которую затем укладывается бронированный проводник. Примером такого кабеля может стать кабель с маркировкой ВБбШв. Однако этот способ ввода следует продумать еще на стадии строительства гаража и предусмотреть в фундаменте отверстие для ввода кабеля.

Внутренняя прокладка

Если электропроводка выполняется скрытым способом, то провода укладываются в предварительно сделанные штробы, после чего они крепится с помощью скоб или хомутов. Следующим шагом станет установка распределительных коробок, а также монтаж выключателей и розеток.

После этого остается соединить все жилы и прозвонить готовую проводку мультиметром. Также следует напомнить, что коммутацию проводов нужно выполнять исключительно с помощью колодок. Если после проверки электропроводки проблем не возникло, то стены штукатурятся.

В железном либо деревянном гараже проводку проще выполнить открытым способом. Для этого на стены устанавливаются кабель-каналы, в которые укладываются провода. Этот способ монтажа электропроводки крайне редко используется в жилых помещениях, но отлично подходит для гаража.

В кооперативных гаражах

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!. Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
Устанавливают электрический щиток в заранее выбранное место.
Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
Подключают модули к проводам.
Подключают УЗО, автоматы, счетчик.
Подключают силовой кабель.
Проводят провода по кабель-каналам или ПВХ трубе.
Монтируют коробку и протягивают провода на розетки в гараже.
Аналогичным образом протягиваются провода к осветительной группе.

Электропроводка в гараже своими руками: открытая или закрытая

По большому счету, гараж можно оборудовать как скрытой электропроводкой, так и открытой – и та и другая электрическая система будет работать на все сто процентов, но здесь следует понимать несколько нюансов.

Скрытая электропроводка – это защищенная от механических повреждений энергетическая система. Заложив ее единожды под штукатурку, можно быть спокойным, что никакой случайно брошенный в стену предмет не повредит ее.
Кроме того, скрытый монтаж электропроводки в гараже является более безопасным в плане различного рода возгораний – даже если что-то произойдет, то очаг практически мгновенно будет погашен отсутствием доступа кислорода. В принципе, если поместить электрическую проводку в специальную гофру или кабель-канал, то результат будет такой же. По большому счету, это дополнительные расходы, которых можно избежать.
Третий момент, говорящий в пользу разводки проводки в гараже скрытым образом, это эстетический внешний вид.

А вообще монтировать можно и тем и другим способом. Некоторые люди в открытой электрической проводке усматривают такое преимущество, как быстрый доступ к коммуникациям и, соответственно, простой ремонт. С одной стороны это так, а с другой качественная электропроводка, проложенная за штукатуркой, служит достаточно долго, чтобы не заглядывать в нее десятками лет.

Проводка в гараже фото

Пошаговый план построения электросети

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Виды часто используемых кабелей в проводке для гаража

Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

https://youtube.com/watch?v=0J4NsDyicWw

Как сделать проводку в гараже: схема прокладки кабелей

В принципе, разводка электропроводки в гараже мало чем отличается от аналогичного процесса в квартире или частном доме – все практически точно так же, за исключением сложности и некоторого оборудования. К примеру, электрический щиток в гараже выглядит весьма просто по сравнению с квартирным – как правило, здесь не устанавливают много автоматических выключателей и не делают большое количество различных защит. В общем, людям, которые знакомы с проводкой в квартире, сделать ее в гараже не составит никакого труда. Выглядит эта проводка следующим образом.

Электрощиток. В нем устанавливается счетчик энергии и монтируется пара входных и пара разделительных автоматов – один из разделителей обеспечивает фазой розетки, а второй освещение. Тем самым эти разделительные автоматы обуславливают наличие двух отдельных ветвей проводки, которые целесообразно монтировать по отдельности.
Ветка с розетками. Тянем ее под потолком и в тех местах, где планируется монтаж розеток, устанавливаем разветвительную коробку – уже от нее к каждой группе розеток прокладываем отдельный кабель, на который и подсоединяем по параллельной схеме нужное количество розеток. Скрутки в распределительной коробке затягиваем туго, хорошо их пропаиваем или используем зажимы и капитально изолируем.
Ветка освещения. Здесь распределительные коробки необходимы только в районе установки выключателя – нужно будет разорвать только фазу проводки и пустить ее вниз к выключателю. Продолжение кабеля провести в место установки светильника или группы осветительных приборов, где и подключить оные. Таких веток от распределительной коробки можно сделать несколько.

В принципе, сложного ничего нет, но по завершении прокладки кабеля лучше сделать испытания – подать питание и проверить все выпущенные концы на наличие в них электрической энергии. Только после этого проводку можно будет полностью закрывать и заниматься подключением потребителей электрического тока, то есть ставить розетки, выключатели, светильники и все то, что необходимо для нормальной работы вашего гаража.

Установка розеток, выключателей и осветительных приборов

Гараж обязательно должен быть хорошо освещен для комфортного проведения любых работ

Особое внимание уделяется рабочему месту, над которым устанавливают основное количество ламп. Также присутствует основное освещение, на весь гараж, некоторые владельцы дополняют его освещением в смотровой яме. Над рабочим столом установите отдельные светильники со светодиодными или люминесцентными лампами

Выделите для них выключатель (одно- или двухклавишный для разноуровневого освещения). Возле стола, где будет включаться дрель или настольные инструменты (например, машинки для заточки ножей) необходимо поставить несколько розеток. Расположите их как можно ближе к силовой розетке, а еще лучше – проведите для них отдельный кабель. Они должны иметь достаточную мощность для того, чтобы выдержать работу 1–2 электроприборов с большим запасом

Над рабочим столом установите отдельные светильники со светодиодными или люминесцентными лампами. Выделите для них выключатель (одно- или двухклавишный для разноуровневого освещения). Возле стола, где будет включаться дрель или настольные инструменты (например, машинки для заточки ножей) необходимо поставить несколько розеток. Расположите их как можно ближе к силовой розетке, а еще лучше – проведите для них отдельный кабель. Они должны иметь достаточную мощность для того, чтобы выдержать работу 1–2 электроприборов с большим запасом.

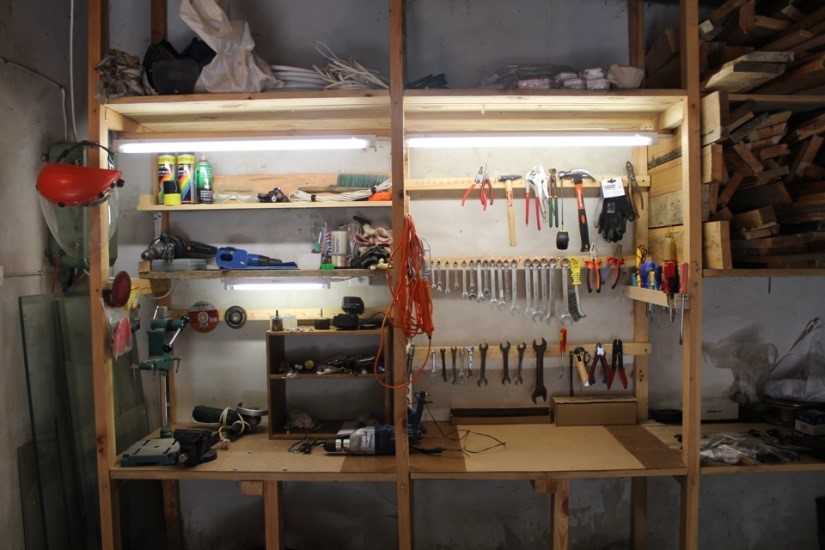

Хорошее освещение рабочего места в гараже

Основное освещение в гараже можно организовать равномерно распределенными светодиодными или люминесцентными светильниками по периметру потолка (или даже стен). Света должно быть достаточно для комфортного времяпрепровождения в помещении, освещения всех необходимых элементов. Гараж должен хорошо просматриваться во время заезда или выезда машины. Управление осуществляется отдельным выключателем, расположенным около входа.

Основное освещение гаража

Если часто делается ремонт автомобиля с помощью смотровой ямы, вам необходимо позаботиться и о ее освещении. Этот момент вызывает обоснованные разногласия у многих владельцев. Если яма влажная и сырая (а так чаще всего и бывает), то заведение туда электричества 220 В может быть опасным для жизни. Поступают так – устанавливают внутри одну розетку, защищенную от пыли и влаги, а к ней подключают переносные осветительные приборы. Если же света нужно много, используя блок питания на 12 В или 24 В, организуют светодиодное освещение. Для него устанавливается отдельный выключатель, который лучше всего закрепить наверху – если забудете выключить в яме свет, в нее не нужно будет снова лезть.

Освещение гаражной ямы светодиодными прожекторами
