Программа проектирования лестницы в частном доме: конструктор онлайн для чертежа и расчета, 3d конструкции

Программы для разработки 3D.

Программы для 3D проектирования сразу же, как только возможности компьютеров стали позволять выполнять рендеринг. Первыми были такие программы как 3D MAX и т.п. Они сразу же нашли широкое применение у архитекторов и дизайнеров. Профессиональные программы позволяли получать очень реалистичное изображение. Затем возможности работать с трехмерной графикой стали появляться у программ, которые первоначально предназначались для разработки чертежей, например, такие программы как AutoCAD и КОМПАС. Возможности построения трехмерных изображений постоянно увеличивались, а набор инструментов для работы с трехмерной графикой пополнялся. Качество графики этих программ достигло профессионального уровня, возможности этих программ с успехом используются для получения реалистичных трехмерных изображений.

Важные особенности при проектировании лестниц

При проектировании лестниц необходимо учитывать ряд факторов и знать определенные аспекты для создания безопасных, функциональных и эстетически привлекательных конструкций. Вот некоторые ключевые аспекты, которые нужно учесть при проектировании лестниц:

Нормативные требования

Важно ознакомиться с местными строительными нормами и предписаниями, которые регулируют проектирование и строительство лестниц. Это включает требования к размерам ступеней, ширина пролета, высота подъема, угол наклона, допустимые просветы между ступенями и другие параметры

Безопасность. При проектировании лестниц важно обеспечить безопасность пользователей. Это включает правильное соотношение размеров ступеней и подъемов, а также обеспечение устойчивости и прочности конструкции. Дополнительные меры безопасности могут включать использование подходящих перил, ограждений, пандусов и освещения.
Эргономика. Лестницы должны быть комфортными для использования. Важно учитывать антропометрические данные, чтобы определить оптимальные размеры ступеней и подъемов, а также удобные углы наклона. Это поможет предотвратить физическую усталость и снизить риск травм.
Материалы и конструкция. Выбор подходящих материалов и конструкций влияет на прочность, долговечность и внешний вид лестницы. Различные материалы, такие как дерево, металл, стекло или комбинации материалов, могут быть использованы для создания различных стилей и эстетического воздействия.
Визуализация и визуальный дизайн. Использование программ для трехмерного моделирования, таких как AutoCAD, SketchUp, 3ds Max, позволяет создавать визуализации лестниц и оценивать их в контексте окружающего пространства. Это помогает представить окончательный результат и вносить необходимые изменения еще на этапе проектирования.
Учет функциональных требований. Важно учитывать конкретные потребности и использование лестницы. Например, если лестница будет использоваться в коммерческом здании, возможно потребуется больше пространства для прохода и обслуживания. Различные типы лестниц, такие как прямые, крутые, винтовые или полукрутые, могут быть подходящими в зависимости от доступного пространства и функциональных требований.

Знание этих аспектов поможет вам создавать лестницы, которые соответствуют не только эстетическим предпочтениям, но и требованиям безопасности, эргономики и функциональности. Рекомендуется также консультироваться с профессионалами, такими как архитекторы или инженеры, для получения дополнительной экспертной поддержки при проектировании лестниц.

Выбор программы для проектирования лестниц будет зависеть от ваших индивидуальных предпочтений, уровня опыта, требований проекта и доступных ресурсов. Рекомендуется попробовать несколько программ и выбрать ту, которая лучше всего соответствует вашим потребностям и позволяет создавать качественные и точные модели лестниц.

Как правильно рассчитать лестницу

Винтовую металлическую

Конструирование винтовой лестницы начинают с замеров высоты помещения (Н) и размера проема (D 1). Высота помещения измеряется от уровня чистого пола нижнего этажа до уровня пола верхнего этажа. От размера проема зависит то, какого диаметра (D 2) можно установить лестницу.

Диаметр лестницы принимают чуть меньшего размера, чем проем. Для того чтобы подъем по лестнице был удобным и безопасным диаметр принимают 1500-2000 мм.

Определив диаметр, находят длину ступени (D 3): D 3 = D 1 /2-d, где

d- внутренний диаметр. Его принимают с учетом диаметра опорной стойки. Обычно эта величина равняется 100-200 мм.

Для дальнейших расчетов, необходимо определиться с углом поворота лестницы. Если вход и выход с лестницы будет находиться на одной линии, то поворот лестницы составляет 360 0 .

На следующем этапе определяют длину марша по формуле: L = 2πR, R= D 2 /2. Так как нужно определить длину марша по линии подъема, а он отступает от края комнаты на 2/3, то формула принимает вид: L = 2*2/3πR.

Зная длину марша и выбрав глубину проступи (h 1) можно рассчитать количество ступеней (n): n= L/ h 1. При этом оптимальная глубина проступи составляет 25-27 см. Если при расчете получают нечетное число, то его округляют. Как правило, уровень верхней ступени совпадает с полом верхнего этажа, поэтому ее при расчете не учитывают.

Если поделить высоту помещения на количество ступеней, то узнаем ее высоту. Нормальной считается высота ступеней 17-18 см. Если получилась высота больше, то необходимо увеличить количество ступеней.

Чтобы убедиться, что лестница полностью соответствует нормам эргономики, необходимо вычислить глубину проступи по линии движения и по внешнему краю. Для этого нужно длину марша разделить на количество ступеней. Полученное значение глубины проступи по линии движения должно быть 20-25 см, а по внешнему краю – 30-35 см. Глубину проступи внутри марша можно рассчитать или принять 100-200 мм.

На основании этих расчетов строят чертеж винтовой лестницы и рассчитывают необходимое количество материалов.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

1÷1,2 метра – обеспечит комфортное передвижение;
1,5 метра – высокий уровень комфорта;
0,8÷1 метр может применяться для лестницы, установленной у стенки;
менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

h – высота ступеньки;
b – ширина проступи;
600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

h = G × sin α= G × cos (90 – α);
b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

у бытовых лестниц угол варьируется от 30 до 45 градусов;
для пологих конструкций и пандусов – 30;
у приставных и крутых вариантов – 45÷75;
хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

D – длина горизонтальной проекции лестницы;
H – высота лестничного марша;
α – угол крутизны.

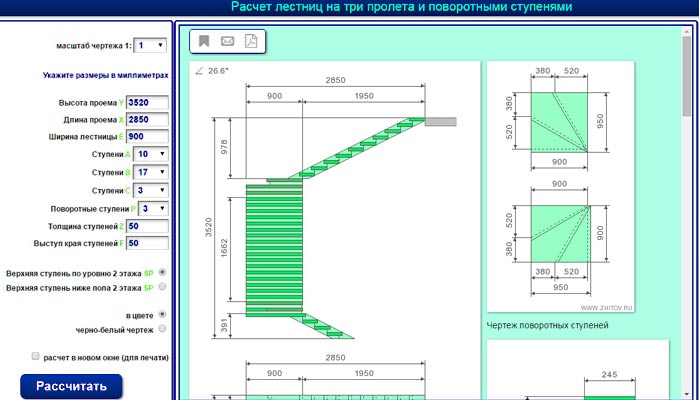

Строительный калькулятор Житова

Описанные программы, конечно же, облегчат задачу проектирования и позволят сэкономить немаленькую сумму, но и сами они стоят не дешево.

В качестве альтернативы можно воспользоваться строительным калькулятором Житова, который в онлайн-режиме поможет рассчитать деревянную, металлическую или железобетонную лестницу.

Конструирование одномаршевой лестницы начинается с того, что программа запрашивает следующие данные:

желаемые размеры ступеней;
размеры выступа на ступенях;
размеры проема;
минимальную ширину косоура;
положение начальной ступени по отношению к уровню пола 2-го этажа;
направление подъема.

На основании этих данных программа рисует чертеж с указанием основных размеров конструкции и углов ступеней по отношению к тетиве, с разметкой основных размеров ступеней.

Следует учесть, что проектирование в программе производится с учетом эргономических требований. В соответствии с которыми, уклон лестницы должен быть 30-40, высота ступени – не более 25 см, а глубина ступени – 28-31 см.

Ну а если есть желание творчески подойти к процессу создания лестницы для собственного дома, то можно вооружившись калькулятором, карандашом и бумагой выполнить расчет и чертеж самостоятельно.

Конструктор лестниц Sema

Sema – удобная, многофункциональная, строительная программа, которая была специально модифицирована под проектирование лестниц и создание трехмерных моделей будущих конструкций.

Главными отличиями Sema от других подобных программ являются:

Широкая библиотека (Sema может предложить не только деревянные соединения для монтажа лестницы, но и пластичные крепежи, шпунты, соединения-скобы);
Возможность внедрения внешних изображений и планов помещений в проекты;
Возможность комбинирования различных типов конструкций;
Функция предварительного просмотра;
Интеграция программы с оборудованием для обработки и сборки элементов лестниц (шаблоны для создания лестниц можно автоматически передавать с программы на станки с ЧПУ).

Как сделать деревянную лестницу на второй этаж?

Весь процесс складывается из планирования, сборки и монтажа.

Подборка комплектации

Одномаршевая деревянная лестница своими руками собирается из деталей и узлов:

Ступени. Ширина их подбирается индивидуально, но чаще всего составляет 1 м.
Тетива (2 шт) – самая тяжелая часть конструкции.
Уголок с оцинкованным покрытием для фиксации ступеней, саморезы (40 мм).
Дополнительные части (столбы, балясины, поручни).
Отделочные материалы: морилка, лак.

Выполнение расчетов и чертежа

Как сделать лестницу из дерева долговечной и эстетичной? Ключевые моменты в планировании изделия – правильно измерить габариты проема, определить число и и размеры ступеней. Далее требуется просчитать основные размеры будущего изделия и составить чертеж. Вы можете получить необходимые расчеты и советы профессионалов о том, как сделать деревянную лестницу своими руками.

Процесс изготовления

Для решения всех вопросов о том, как сделать деревянную лестницу самостоятельно, внимательно следуйте рекомендациям:

Изготовление тетивы – трудоемкий процесс. Наметьте линии распила, прижмите направляющий брус и сделайте эталонную тетиву. По ней сделайте и другие.
Оснащение ступенями. По расчетам и чертежам используя уровень, сделайте наметки на одной тетиве, установите ступеньку и обозначьте ее место на другом элементе. Начинать эту операцию лучше снизу-вверх. Проверьте положение последней ступени относительно предыдущих, внесите коррективы при необходимости. На отметках закрепляйте саморезами уголки из металлов из расчета по четыре крепежных элемента на один уголок. Шаг за шагом формируйте лестничный марш.
Следующий шаг – установка балясин на деревянную лестницу своими руками. Проще взять комплект готовых элементов, так как выпилить более десятка одинаковых изделий сложно даже профессионалу. Столб с пазом для тетивы фиксируется к полу с помощью метиза. Для точности креплений применяйте промазанные клеем шканты, которые можно заменить стальными стержнями из гвоздей (диаметр – 5 мм, длина – 8 см). В тетиве, в поручне и с двух сторон балясин высверлите выемку, диаметр которой меньше стержней. Монтируйте конструкцию на штыри, крепите саморезами.
Для установки поручней приделайте их нижний конец на столб, а верхний – к перегородке. Эти области несут основную нагрузку, крепеж их производите тщательно.
Обработайте готовую конструкцию морилкой и покройте двойным слоем лака.

Более подробную пошаговую инструкцию изготовления деревянной лестницы своими руками смотрите в видео:

Расчет конструкции лестницы при помощи программ: преимущества

Чтобы конструкция получилась удобной, надежной и безопасной, а собрать ее не составило труда, все расчеты должны быть точными. Даже небольшие отклонения от нормы или не учет каких-либо параметров (например, не внесения в схему ширины тетивы) может усложнить монтаж конструкции, стать причиной затрат средств и материала на переделки. Что же касается профессиональных строительных программ, то вероятность ошибки в расчетах тут сведена к нулю: программа учитывает все, даже самые мелкие детали, и безукоризненно придерживается принятых строительных норм и стандартов.

Вместе с тем, расчет при помощи программ дает возможность получить объемную модель конструкции, рассматривать которую можно под различными углами; предоставляет широкие возможности для моментального изменения параметров лестницы и позволяет отойти от стандартных схем и чертежей.

Проводим расчеты чертежей лестниц: создание плана

При расчете лестницы, необходимо определить сначала ее основные параметры, такие как лестничный марш, угол наклона, ширина ступеней, наличие ограждений, длина самой лестницы.

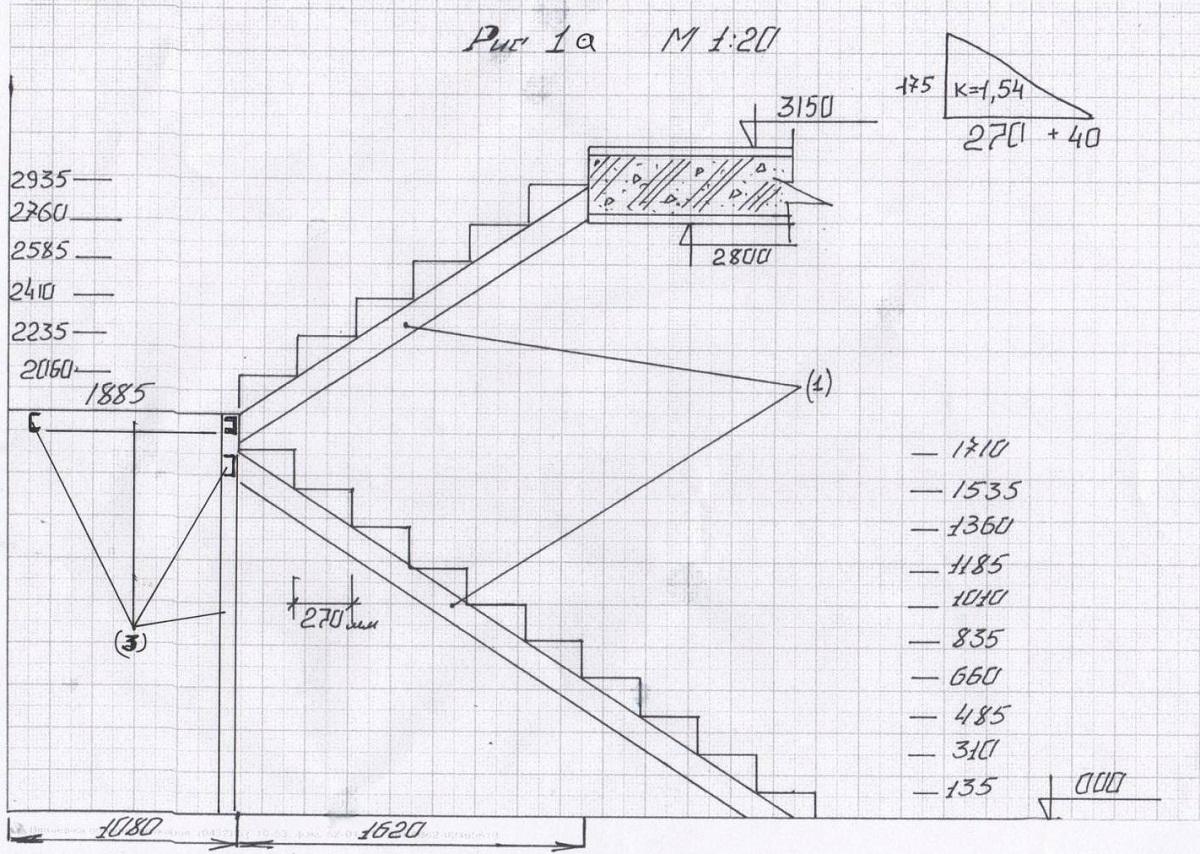

Исходя из всего этого, можно составить чертеж лестницы с необходимыми расчетами, на основании которого можно построить хорошую, качественную лестницу.

На чертеже необходимо указать размеры каждого элемента лестницы

Преимущества онлайн-сервисов:

Все необходимые расчеты и параметры сейчас удобно делать в специальных онлайн калькуляторах, особенно это удобно для тех людей, которые привыкли все больше делать своими руками.
Калькуляторы позволяют, после введения в них всех цифр, не только рассчитать параметры, но и составить чертеж, который можно сохранить в разных форматах на компьютере и распечатать.
Некоторые программы и калькуляторы позволяют не только рассчитать и создать чертеж лестницы, но и также составить план будущего дома и схематично начертить лестницу на плане.
При необходимости, можно менять расположение лестницы на схеме, чтобы добиться ее оптимального расположения в доме, если такое позволяет сделать online-калькулятор или иная утилита.

На основе расчетов и созданных чертежей, можно будет впоследствии приступать к разметке материалов, из которых планируется изготовление лестницы, и их распиливанию по необходимым размерам.

Программы для проектирования

Технологии не стоят на месте и сегодня можно найти специальные компьютерные программы для проектирования лестниц. Они легко решают задачи моделирования конструкций любой сложности. С помощью таких программ можно не только сделать проект инженерной конструкции, но и увидеть постройку в 3D-изображении. Сейчас программы для проектирования настолько усовершенствованы, что воспользоваться ими может не только профессиональный дизайнер, но и обычный пользователь. Пользоваться программами можно как онлайн, так и скачать и установить их на компьютер.

Самыми популярными для скачивания программами на сегодняшний день являются следующие.

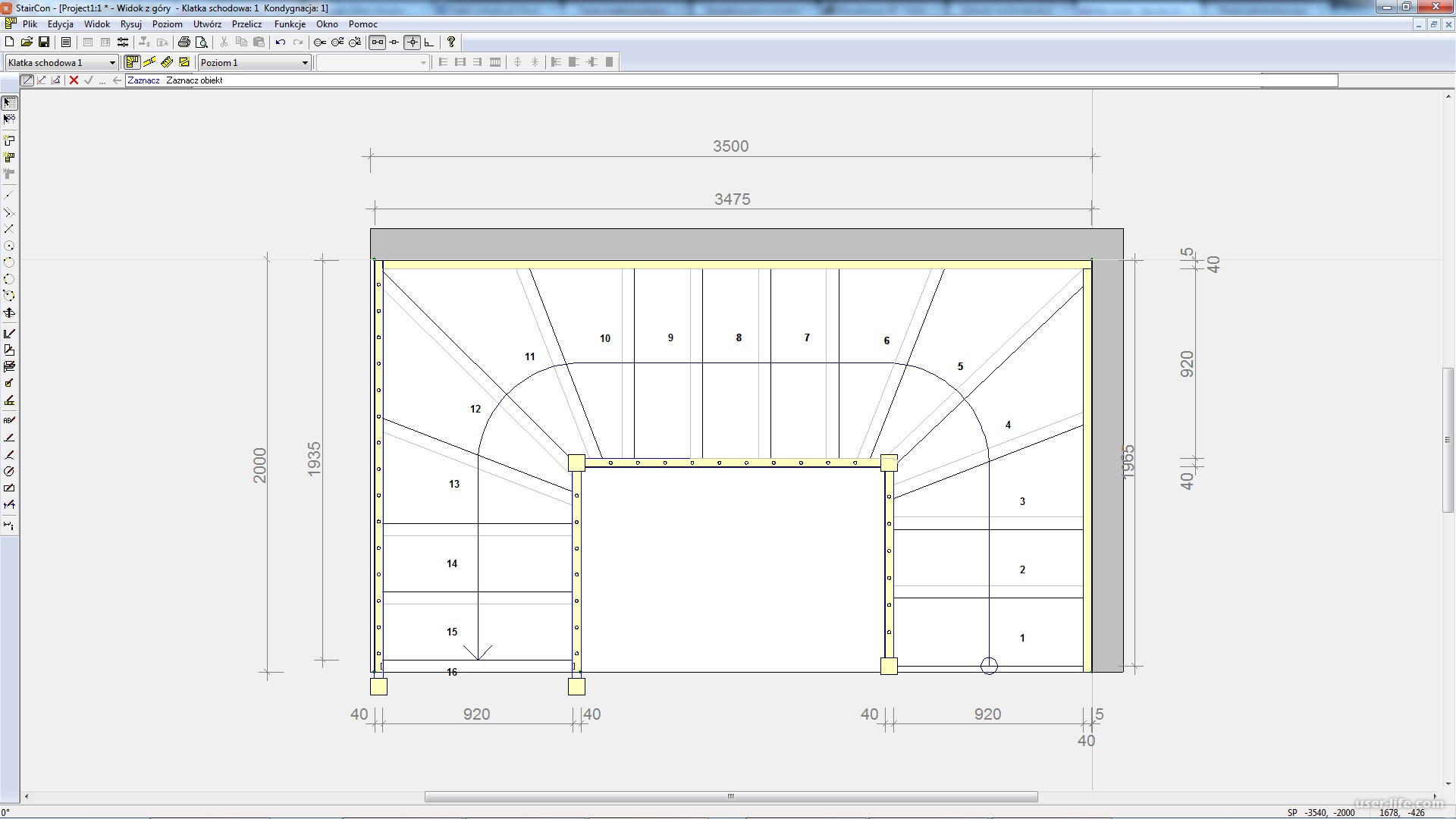

Consultec Staircon. Одна из самых известных программ для проектирования лестниц. Системные требования минимальны. Языки интерфейса английский и русский. Программа предназначена для проектирования, контроля изготовления, составления сметы. Поможет подобрать оптимальные материалы для определенных конструкций. Присутствует 3D-визуализация проекта. Проста в использовании, позволяет быстро отредактировать проект. Очень широкий выбор конструкционных деталей, можно сделать лестницу на любой вкус. Программа имеет четкую и понятную структуру, легкое руководство и помощь в проектировании. Она была разработана специально для промышленности, которая специализируется на изготовлении лестниц. Для изготовления проекта потребуется лишь несколько параметров размеры рассчитываются автоматически в различных режимах. На чертежах их можно изменять и дополнять.
StairDesigner. Это универсальна программа для проектирования лестниц. В ней возможен просмотр 2D и 3D-изображения. С ее помощью можно проектировать лестницы не только для жилых помещений, но и для промышленных зданий. Проектирование включает использование всех составляющих: перила, ступеньки, косоуры, балясины и другие. Проект составляет с учетом материалов и их свойств. В этой программе можно спроектировать изделие любого типа, от простой прямой до винтовой. Также можно создать лестницу нестандартной формы. Программа учитывает все строительные нормы. Также есть функции оптимизации формы лестницы, ступенек, перил. Опции контроля позволяют следить за тем, чтобы ступеньки не были слишком крутыми или маленькими, занимали большую площадь или располагались под большим углом. Таким образом, проектируя лестницу в этой программе можно быть уверенным в удобстве ее использования. На любом этапе проектирования можно увидеть ее в 3D-изображении. Недостатком этой программы является то, что языки интерфейса – английский и немецкий, нет русского.
Compass Staircase. Эта программа соответствует всем возможным требованиям. С ее помощью можно подчеркнуть все детали конструкции и проектировать ее по своим индивидуальным параметрам. Очень широкая библиотека конструкционных деталей. В программе возможен вывод на печать чертежей в масштабе 1:1. независимо от типа лестницы программа предлагает разнообразные решения проектирования даже для сложных конструкций. Возможно комбинирование различных форм и деталей с целью получить идеальный результат. Преимуществом является удобный интерфейс с возможностью русифицирования. Программа позволяет проектировать лестницы за минимальное количество времени.

Каждую из этих программ можно бесплатно скачать на многих сайтах.

Кроме программ, которые можно установить на компьютер, есть и такие, что позволяют проектировать онлайн. Самыми известными из них являются Лесенка.com и Расчет лестницы WeBsr. Для проектирования в этих программах нужно минимальное количество параметров. После ввода размеров в течение нескольких минут можно получить проект будущей лестницы. Кроме того, возможен расчет стоимости изготовления.

Таким образом, проектирование с использованием компьютерных технологий становится легким и увлекательным процессом, с которым справится любой пользователь.

Этапы оценки проекта

Вдохновившись идеей или продуктом, мы погружаемся в информационный пузырь и можем не заметить очевидные для рынка и скрытые для нас недостатки разрабатываемого нами продукта или услуги. Поэтому объективная оценка на всех этапах проекта — важный процесс, направленный на достижение успеха проектной деятельности.

Рассмотрим основные шаги оценки проекта.

Шаг 1. Оценка потребностей рынка и аудитории

Оценку потребностей проводят перед описанием бизнес-идеи — она необходима для принятия решения о запуске проекта. Именно на оценке потребностей рынка и целевой аудитории, анализе ситуации должно основываться решение о старте проработки бизнес-идеи и подготовке устава проекта или подобного документа, подписание и утверждение которого служат формальным подтверждением начала проекта.

В результате оценки потребностей формируется понимание и видение бизнес-цели и бизнес-задач, а также возможных проблем, важных допущений и рисков. Также оценка потребностей помогает сформировать первичное понимание того, каких показателей и в течение какого срока должен добиться проект, с учётом возможных рисков и описанных в рамках оценки допущений.

Шаг 2. Оценка бизнес-идеи

Оценка бизнес-идеи — творческий процесс, который зависит от отрасли и специфики проекта. Для каждой отрасли процесс оценки бизнес-идеи будет отличаться, но есть универсальные рекомендации:

описывайте идеи проекта в удобном формате — чтобы каждый участник проекта понял содержание проекта и мог интерпретировать данные;
внедряйте проработку идей, их анализ и обсуждение в общий процесс работы отдела или организации — чтобы избежать однобокости и ограниченности информации;
правильно презентуйте идею проекта — участники могут не понять идею, если она будет оформлена неправильно. К тому же, не нужно пренебрегать стилистикой компании.

Шаг 3. Оценка плана управления проектом

План управления проектом — это живая сущность, требующая постоянного внимания. Практически невозможно распланировать проект на этапе инициации так, чтобы после старта не пришлось пересматривать сроки, стоимость, менять содержание или очерёдность задач. Поэтому оценка плана управления проектом, его актуализация и пересмотр — нормальная практика для любого проекта.

В случае реализации непродолжительного проекта (3–9 месяцев) рекомендуем производить оценку и обновление плана каждые 2–3 недели.

AutoDesk Homestyler

AutoDesk Homestyler – любительская программа для визуализации будущего интерьера квартиры. Она подойдёт, если вы хотите примерно представить внешний вид жилища после ремонта, но черчение по точным размерам в ней выполнить проблематично. Зато софт не обязательно устанавливать на компьютер, вы можете работать прямо из браузера. Единственное, что для этого потребуется – создание учётной записи или наличие аккаунта в Facebook. В программе доступны готовые шаблоны и моделирование с нуля, каталог архитектурных элементов, мебели и отделочных материалов. Готовый проект можно оценить по реалистичным фото.

Интерфейс AutoDesk Homestyler

Стоит ли изучать САПР и 3D-моделирование

Если вы не имеете опыта разработки в Autocad или 3ds Max, обращать внимание на этот класс программ только для проектирования лестницы не стоит. Единственное исключение — когда вам нужно создать действительно высокое качество визуализации или вписать лестницу в общий план визуализации интерьера, что в любительской практике встречается достаточно редко

Но если вам уже знакомы программы для трёхмерного моделирования и производства чертежей, знакомство со специальным софтом для лестниц может обернуться напрасной тратой времени. Как мы уже говорили, программы САПР не умеют располагать ступени на одинаковом расстоянии или автоматически подгонять линию ограждений под изменения в конфигурации пролёта.

Однако реально такие возможности необходимы при разработке только очень крупных проектов. В остальных случаях можно пользоваться стандартными средствами привязки и группирования, либо найти соответствующий плагин для работы с лестницами.

Решив соорудить в своем доме красивую, удобную лестницу, имеет смысл обратиться к профессионалам. Они произведут необходимые расчеты и проектирование будущей конструкции. Но, если есть желание самостоятельно спроектировать лестницу, можно воспользоваться специальными компьютерными приложениями. Сегодня такие программки представлены в огромном количестве. Чтобы выбрать наиболее подходящую программу, рекомендуем ознакомиться с обзором популярных профессиональных приложений, используемых специалистами в работе. Изучив характеристики и возможности каждого продукта, будет гораздо проще выбрать наиболее подходящий для пользователя.

Видео описание

Пример расчета лестницы можно подсмотреть в видео:

Трехмаршевые с поворотом на косоурах. Делаются с поворотом 180°. Важным показателем является стойкость, нагрузка на конструкцию может меняться. Изначально определяются основные показатели строения, уточняется высота марша, и затем просвет верха конструкции. После этого вычисляется количество подступенков и проступей.

Винтовые. Ступени располагаются по кругу, внутри опора, радиус круга равен длине ступеней. Абсолютно все ступени могут быть поворотными, соотношение узкая/широкая стороны 10/25 см. Высота ступеней определяется аналогично маршевым конструкциям. Во время расчетов надо учитывать размеры пролета, ступеней, опоры, форму ступеней (узкая/широкая части 20/40 см)

Максимум внимание уделяется виткам конструкции, которые должны быть в два раза больше величины диаметра. Прямая на тетивах

Расчет основывается на длине шага, что позволит уточнить глубину ступеней и уклон

Прямая на тетивах. Расчет основывается на длине шага, что позволит уточнить глубину ступеней и уклон

Нехватка глубины компенсируется выступами.

Спроектировать лестницу и создать ее трехмерную модель можно и без установки программ, имея лишь подключение по сети интернет. Для этого используют онлайн программы для моделирования.

Зачастую, для построения требуется указать:

Тип лестницы (прямая или криволинейная);
Размерные характеристики проема (длина, ширина);
Ширину и длину конструкции;
Желаемое количество ступеней (если конструкция предполагает, то и число забежных и нижних ступенек).

Помимо наглядного результата, некоторые онлайн конструкторы выводят текстовые рекомендации (например, “лестница ЛС-225м подходит для подъема на высоту от 2,7 до 2,8 метров”) и строительные чертежи конструкции с указанием всех размерных величин в метрической системе, общим количеством ступеней, наименованием материала изготовления.

Основные программки

Специалисты широкого профиля, занимающиеся проектированием зданий, предпочитают использовать в работе многофункциональное приложение SolidWorks. Данный функционал позволяет грамотно спроектировать лестничное сооружение любой сложности и габаритов. SolidWorks используется для автоматизации рабочего процесса на крупных промышленных предприятиях.

Удачным продуктом, можно назвать программу, разработанную немецкими специалистами. Функционал Compass ND, не предлагается бесплатно. Приложение в полном объеме, можно приобрести на сайте официального распространителя. Для тех, кто желает ознакомиться с продуктом, существует демо-версия, которую предлагает компания «Удача» в городе Киев. Специалисты, работающие в сфере проектирования лестниц, утверждают, что данная программа простая и понятная, даже для человека, не работавшего ранее с подобными приложениями. Чтобы понять, как функционирует программка, достаточно один раз ознакомиться со всеми функциями.

Интерфейс одной из программ
