Планка на забор из профнастила – конструктивные особенности и характеристики
Для каждого типа профиля, из которого сделано основное полотно ограды, подбирается верхняя деталь с определёнными типоразмерами:
- С8 – 20×8×20 мм;
- С10– 20×10×20 мм;
- С20– 20×20×20 мм.
Любая завершающая планка на забор, сделанный из профлиста, имеет прочное покрытие из полимеров, которое не даёт металлу ржаветь, защищая его от влаги в разные сезоны года. Разнообразие цветовой гаммы позволяет подобрать верхнюю часть, сочетающуюся с основным полотном ограды.
В ходе изготовления профнастила нарезанную листовую сталь постепенно изгибают в вальцовочном автомате, создавая на полотне ребра жёсткости. Такая технология изготовления позволяет получить лёгкую и одновременно прочную деталь ограды. Деформационная стойкость профилированного листа прямо пропорциональна его толщине и высоте волны.
Горизонтальная торцевая заглушка уравновешивает нагрузку на полотно ограждения, делая его не таким гнущимся.
Зачем нужна П-образная планка для забора из профнастила
П-планка для забора из профнастила выполняет сразу три функции:
- Защищает кромку листа от попадания влаги. У профнастила с любым покрытием есть два самых уязвимых для коррозии места: точки крепления и края листа. В этих местах антикоррозионное покрытие повреждено, поэтому их нужно защищать от воздействия влаги. В точках крепления для этого используют саморезы с самогерметизирующейся прокладкой, а на кромках — П-образные планки для профнастила.
- Увеличивает жесткость листа. Несмотря на небольшую толщину металла, П-образная планка для профнастила, установленная ограждение, — это еще одно ребро жесткости, которое равномерно распределяет нагрузку по всей ширине листа. Благодаря этому верхняя часть ограждения не будет деформироваться при ударе, например, футбольным мячом.
- Делает ограждение более эстетичным. Из-за трапециевидных гофр верхняя часть ограждения из профилированного листа выглядит рваной и незавершенной. Как декоративные элементы, заборные планки для профнастила скрывают волнообразный край листа, придавая ограждению правильный прямоугольный силуэт.
Декоративная планка на забор из профнастила не нужна, только если речь идет о временном ограждении, или когда в качестве каркаса используется стальная рама. В первом случае дизайн не имеет существенного значения, да и кромочная коррозия просто не успеет сильно повредить лист, а во втором случае край металлопрофиля будет защищать сама рама.
Продление срока службы ограждения
Установка планки для забора из профнастила не только сделает ограду красивее, но и продлит срок её службы. Металлическое полотно не будет гнуться, наклоняться или кривиться, будет защищено от разрушительного воздействия воды и снега.
Дополнительная жёсткость полотна
Рёбра жёсткости, сформированные путём изгибания стального листа, придают прочность заборному полотну только в вертикальной плоскости. Деформационная устойчивость при изгибании в направлении волны остаётся недостаточной. Поэтому производители указывают максимальное расстояние между крепёжными элементами из расчёта на количество волн. Для обеспечения прочности обязательно требуется установка горизонтальных силовых элементов. С этой задачей хорошо справляются лаги, но монтаж дополнительных поперечин влечёт неоправданные денежные траты, а верхняя кромка заборного полотна по-прежнему остаётся «недооформленной», выглядит неаккуратной.
Внешняя привлекательность
С таким доборным элементом любое ограждение выглядит как полностью завершённая конструкция, которую венчает горизонтальная планка по периметру. Идущая по верхнему краю ограды, она уравновешивает вертикальные изгибы металлического полотна, придавая забору аккуратный внешний вид. В строительных гипермаркетах продаются изделия разных цветов, монтаж планки выполняется просто, поэтому установка её на забор быстро позволяет придать ему обновлённый привлекательный облик.
Разметка территории
Правильная разметка территории — архиважный момент в период подготовки к возведению забора из профнастила. Правильная разметка позволит не только точно определить размеры частных владений, но и возвести забор в точном соответствии с инструкцией.
Разметка начинается с вбивания колышков по углам участка. Далее между колышками натягивается прочная нить или тонкий капроновый шнур. При его натягивании нужно следить, чтобы он по всей длине проходил параллельно верхнему уровню грунта и не провисал.
При помощи строительной рулетки между угловыми колышками по длине шнура или нити определяются места расположения опорных столбиков. В процессе разметки необходимо также рисовать чертеж участка с обязательным указанием расстояний между ключевыми точками.
Правильно рассчитанная длина ограждения позволит рассчитать необходимое количество опорных столбов, поперечных лаг, а также требуемое количество листов профнастила. Для облегчения расчетов необходимого количества материала можно использовать доступную компьютерную программу «забор из профнастила — калькулятор».
Расчет саморезов для крепежа
Для монтажа забора из профнастила применяются специальные крепежные элементы, которые еще известны как самонарезающие винты (саморезы). Это металлический стержень различной длины, который имеет наружную резьбу, резиновую прокладку и головку, часто окрашенную полимерными составами (можно легко подобрать под основной цвет профлиста). Цилиндрическая поверхность такого самореза полностью закрывается треугольной резьбой.
Изготавливается крепеж из оцинкованной стали, внешне он похож на небольшое сверло. Прокладка из резины используется для уплотнения крепления, защиты от проникновения влаги
При вопросе, как крепить профнастил, важно не только выбрать специальные саморезы, которые предназначены для работы с металлом, но и рассчитать количество, которое необходимо для работы
Схема расположения самореза при креплении стенового профиля.
Это в результате обеспечивает необходимое сопротивление ветровым нагрузкам. Количество крепежных элементов для одного листа зависит от его длины, количества лаг.
Для забора из профнастила можно использовать такие разновидности крепежа:
- саморезы с пресс-шайбами, которые могут иметь сверлообразные наконечники и обычные острые;
- саморезы, имеющие потайные головки;
- крепеж с полукруглой головкой;
- саморезы с оцинкованными либо окрашенными головками.
Дополнительно к саморезам для крепления можно использовать заклепки. Но стоит сразу оговориться, что для ограждения не рекомендуется использовать вытяжные алюминиевые заклепки, так как они не обеспечивают необходимой прочности, лучше всего брать стальные заклепки. Если требуется дополнительное усиление, саморезы могут вкручиваться в каждую волну, но требуется это крайне редко.
Монтаж забора с металлическими столбами
Один из способов строительства ограждения – монтаж профилированного листа к железным опорам. Последние делают из стального металлопроката – труб (круглых или квадратных), уголков, швеллеров. Опоры вкапывают в землю на глубину от 70 до 90 см и заливают бетоном. К столбикам прикрепляют горизонтальные прогоны. Их либо прикручивают болтами, либо жёстко приваривают сварочным аппаратом. Примеры креплений с фото заборов из профнастила подскажут, как лучше сделать обвязку каркаса.
Подготовка металла
Стальные опоры перед опусканием в грунт подлежат антикоррозионной обработке. Заготовки нарезают по нужному размеру, края обрабатывают шлифовальной машинкой, чтобы убрать острые заусенцы, о которые можно порезаться. Поверхность металла очищают от ржавчины, налипшей грязи до стального блеска, обезжиривают и покрывают грунтовкой. Нижний край обрабатывают битумной мастикой или разогретой смолой.
К сведению! Если используют металлические заглушки, удобно их приварить до опускания опор в яму.
Установка столбов
Опоры монтируют в специально подготовленные лунки. Их копают штыковыми лопатами или делают земляным буром. В первом случае ямы получаются широкими, с неровными краями. Чтобы забетонировать столб в такой лунке, понадобится много бетона. Предпочтительно использовать ручной или механический коловорот. В этом случае ямы имеют чёткую цилиндрическую форму, в них легко позиционировать опору.
Первыми устанавливают крайние столбы. Их размещают в углах участка и в местах там, где забор меняет направление. Важный момент – установить столбы строго вертикально. Для этого используют отвес или строительный уровень. Затем между крайними стойками натягивают бечёвку и отмечают места под опоры ворот или калитки, устанавливают их. С равными промежутками делают лунки под промежуточные столбы. Вставляют оставшиеся стойки, выравнивают их по верёвке и раскрепляют. Когда все столбики находятся в лунках и надёжно раскреплены, ещё раз проверяют их вертикальности, при необходимости вносят коррективы и заливают бетоном.
Перемычек
Дав опорам устояться в течение нескольких дней, к ним крепят прогоны из металлопрофиля. Их размещают сверху и снизу профнастила, отступив от краёв примерно 30 см. Перемычки крепят непосредственно к опорам при помощи сварки или через дополнительные пластины на болтах. В первом случае прогоны фиксируют с лицевой части столбов струбцинами, несколькими точечными прихватками сваривают детали. Особенность такого соединения – сложность выполнить прочный шов круглой стойки с квадратной профильной трубой. Промежуточные накладки приваривают сбоку опоры. Это позволяет надёжно соединить две детали.
Монтаж профлиста
Обшивка каркаса профнастилом предусматривает его крепление к прогонам при помощи саморезов или заклёпок. Последние устанавливают в отверстия, предварительно просверленные дрелью или шуруповёртом. Монтаж первого листа начинают от края забора или от калитки (если она есть на этом участке забора). Его выравнивают по вертикали и прикручивают свободный край к прогонам. Затем через каждые 2 волны метизами крепят к краю. Последний оставляют свободным – на него будет накладываться следующий лист. Аналогичным образом прикручивают оставшийся профнастил, проверяя каждый на вертикальность.
К сведению! Если для фиксации применяют заклёпки, их размещают через волну.
Порядок расчета материалов, необходимых для строительства забора из профиля
Чтобы иметь все необходимое на строительной площадке и сократить затраты на строительство забора из профиля, следует выполнить расчет необходимого количества материалов. Предлагаем познакомиться с подробными инструкциями, описывающими порядок вычислений.
Все необходимые для работы материалы следует купить заранее
Материалы для фундамента
Расчет основания производится с учетом особенностей грунта, глубины промерзания почвы, силы и направления ветра. Ширина фундамента должна быть около 40 – 50 см. Глубина залегания обычно выбирается 0,5 – 0,6 м. Если грунт на участке достаточно слабый, фундамент следует заливать на глубину промерзания почвы. Для расчета необходимого объема бетона следует умножить ширину основания на его глубину и протяженность.
Необходимое количество бетона рассчитать несложно
Листы профнастила
До начала вычислений следует определиться с высотой будущего ограждения. От нее будет зависеть длина одного листа. Между профлистом и грунтом обязательно предусматривается зазор 10 – 15 см. Длина листа должна быть меньше на выбранную величину зазора.
Для расчета необходимого количества листов следует определить периметр будущего ограждения, который следует разделить на рабочую (монтажную) ширину одного элемента. Полученное значение округляется до большего натурального числа.
Если выбор сделан в пользу секционной конструкции, необходимо рассчитать, сколько листов потребуется для каждой секции, а затем найти суммарное значение. Ширину пролетов стоит выбирать кратной ширине одного профлиста.
Расчет необходимого количества листов выполняется с учетом периметра ограждения
Опоры профнастила
Сначала следует рассчитать длину одной опоры. Она складывается из длины наземной и вкапываемой части. Первая зависит от желаемой высоты ограждения. Вторая обычно составляет 1,2 – 1,3 м. Требуемое количество материала для изготовления опор находится путем умножения их количества на длину одной.
Чем чаще располагаются опоры, тем больше потребуется проката для их изготовления
Направляющие под установку профиля
В качестве направляющих чаще всего выбирается профильная труба размером 40 × 20 × 2,5 мм. Прокат с толщиной стенки 1,5 мм лучше не приобретать, так как его прочностные характеристики не позволят обеспечить достаточную жесткость монтируемой конструкции.
Для расчета требуемого количества трубы необходимо периметр ограждения умножить на число направляющих, к которым будет крепиться каждый лист. Чаще всего монтируют две поперечины: вверху и внизу. Однако при желании можно добавить третью.
Направляющих должно быть минимум две
Прочие элементы
Следует приобрести специальный крепеж для профлиста. Выбирать саморезы с прокладками следует с полимерным покрытием того же цвета, что и профилированные листы.
Дополнительно следует приобрести электроды, если планируется соединение элементов посредством сварки. Для столбов можно купить пластиковые заглушки, которые позволят защитить опоры от осадков.
Для соединения опор и направляющих может использоваться специальный крепеж
Расчет материала
Количество столбов зависит от длины границ участка и ширины пролетов. Дополнительно учитывают стойки для калиток и ворот (их может быть несколько).
Количество поперечин определяется общей длиной пролетов и высотой забора: до двух метров — два ряда, выше — три ряда.
Количество профлиста в ограждении зависит от устройства забора и способа монтажа. Надо учитывать:
- нахлесты соседних листов;
- обрезку на угловых опорах;
- подгонку к столбам калитки и ворот;
- металл, чтобы сделать калитку и ворота.
В заключение. Забор из профлиста поставленный своими руками прослужит долго, если опоры для него были установлены по правилам, а листы обрезали и монтировали без повреждения защитного покрытия.
Техника установки опоры
Подготовительный этап завершен. Теперь мы можем приступить непосредственно к установке каркаса забора своими руками. На этом этапе не стоит забывать, что поверхность земли идет с большими перепадами. И именно сейчас от того, насколько внимательными и грамотными будут наши действия, будет зависеть результат всей работы.
Правильная установка опорных столбов по периметру участка обеспечит надежность, долговечность и приятный внешний вид будущего забора. Для крайних столбов и столбов под калитку берем профиль 80*80мм, для промежуточных — 60*60мм. Разрезаем на нужную нам высоту. Устанавливать столбы для каркаса нашего ограждения нужно вертикально в выкопанные ямы. Тут не лишним будет воспользоваться строительным уровнем.
Высота опор для забора из профнастила пропорциональна высоте самого забора. Проверяем соответствие по натянутой веревке. Иногда может понадобиться произвести корректировку и тогда придется добивать столбы до определенного размера по уровню высоты кувалдой или же подрезать сверху. Если установка опорных столбов была проведена правильно, выставлена по уровню, то можно приступать к следующему этапу — бетонированию.
Бетонную смесь готовим самостоятельно, соблюдая пропорции. Наиболее приемлемое соотношение раствора 1:3. В какой-нибудь емкости смешиваем составляющие, попеременно высыпая песок, потом цемент, снова песок и снова цемент. Подобный способ чередования облегчает процесс перемешивания.
Тщательно смешиваем компоненты в сухом виде и только потом добавляем воду. Оставляем смесь, давая пропитаться жидкостью. Спустя время перемешиваем. Цементно-песчаный состав готов.На дно ямки предварительно засыпается щебень. Далее он перемешивается с раствором, уплотняя его. Бетонный раствор стоит освободить от оставшегося в нем воздуха. Для этих целей можно воспользоваться подручными средствами и проштыковать его. В промежутках засыпки и заливки бетонной смеси рекомендуется проверять столбы уровнем, при необходимости направляя их по вертикали. И так, слой за слоем, перемешивая и уплотняя раствор, наполняем каждую яму доверху, чуть выше уровня земли. Аналогичную работу проделываем с остальными столбами. Установка столбов завершена.
Крепим профлист на забор своими руками
После сборки и установки каркаса следует начать крепить профлист С8. Монтаж выполняется к поперечно расположенным балкам посредством вкручивания саморезов. Фасадные листы размещают внахлест, обеспечивая целостность всей декоративной поверхности.

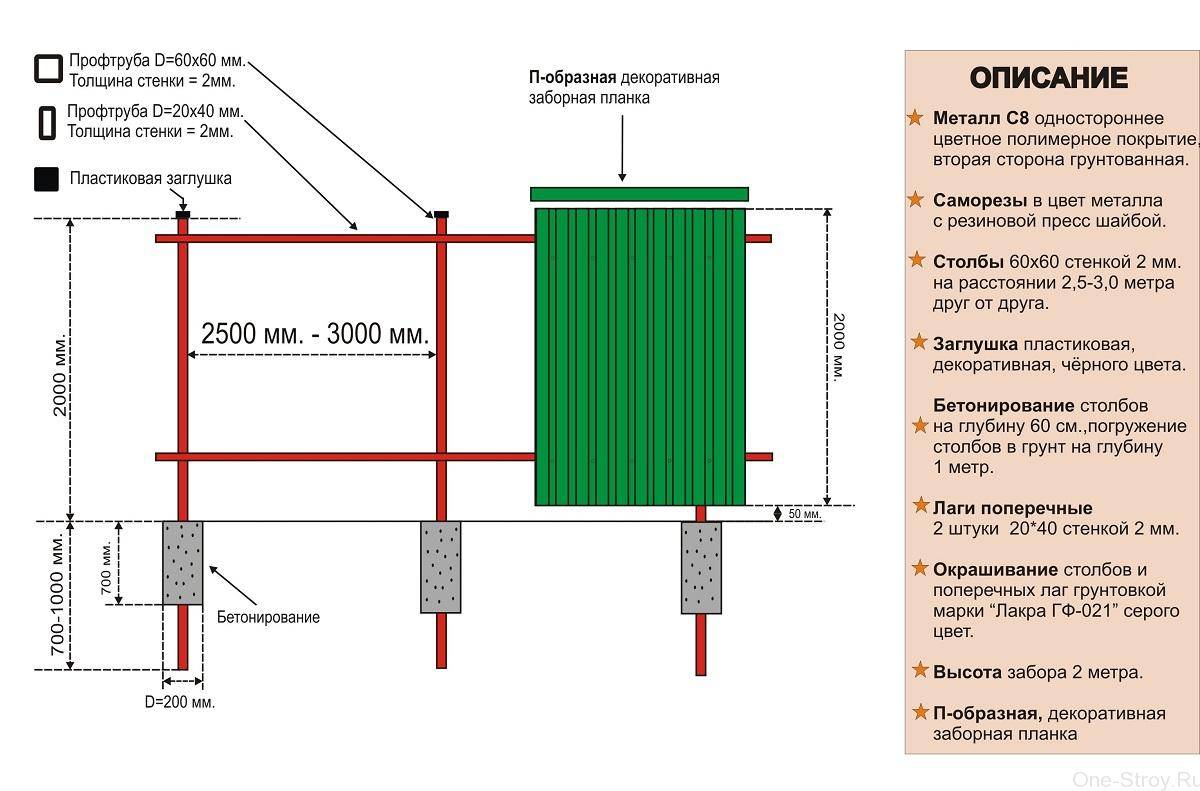

Схема монтажа для ограждения с высотой 2 м
Для более надежного соединения и точности вкручивания сначала нелишним будет предварительно наметить сверлом небольшой направляющий канал в месте будущего размещения самореза.
Также завершенность оградительной конструкции и ее максимальная защита достигаются установкой таких элементов, как декоративный кожух (планка). Забор, оборудованный этими изделиями, на протяжении значительного периода времени не потеряет первоначального внешнего облика и показателей прочности.
Схема размещения листов и порядок их крепления
В конце статьи на видео представлена дополнительная пошаговая инструкция крепления листов.
Зная, как крепить планку на забор из профнастила, можно существенно сэкономить, а также защитить от ржавчины края конструкции, наиболее подверженные пагубному воздействию влаги.
Вариант крепления декоративной П-образной заглушки
Установка забора своими руками
Первый этап работы – подготовка территории. Необходимо выполнить разметку для столбов. Оптимальное расстояние между столбами – 2 метра. Если забор невысокий – полтора метра, можно увеличить расстояние до 2,5 метров.
Первыми ставятся колышки на места, где будут стоять крайние опоры и опоры воротной группы. Затем отмечаются места поворота забора: там тоже ставится колышек. После этого устанавливаются колышки, отмечающие места для установки оставшихся опор.
После выполнения разметки необходимо по возможности выровнять территорию, по которой будет пролегать линия ограды и протянуть бечевку между колышками.
3 Как выбрать заклепки?
В продаже их легко отыскать, так как они имеют цветные головки в тон профнастилу. Но это не единственное их отличие от аналогичных изделий. Для монтажа профнастила используются заклепки из более мягких марок стали. С ними и работать легче, и стоят они дешевле.
- Не спешите с монтажом и тщательно подберите необходимые заклепки и сверло соответствующего диаметра. Даже небольшая разница в диаметре сделает крепеж ненадежным.
- При применении заклепок не стоит использовать в качестве прожилин трубки прямоугольного сечения. Лучше взять для этих целей уголок 40×40 с толщиной металла от 2 мм. Жесткость вы обеспечите достаточную, а качество крепления получится значительно выше. Если же без трубок не обойтись, то используйте комбинированные способы крепления, чередуя заклепки и саморезы.
- Цветные головки заклепок и саморезов лучше подбирать сразу при покупке профнастила, чтобы не ошибиться в оттенке. Если такая вероятность все же существует, то лучше приобрести крепежные элементы без покраски. Смотреться они будут даже более эффектно, чем окрашенные в иной тон элементы.
- Для забора желательно использовать три горизонтальные прожилины. Верхняя и нижняя располагаются не более чем на 10 см от торцов листа профнастила.
Заклепки помогают сделать монтаж профнастила максимально простым. При этом готовая конструкция имеет отменный внешний вид благодаря совпадению цвета крепежа и самого материала. Монтаж можно осуществлять как с привлечением специалистов, так и своими руками. Но во втором случае рекомендуется запастись качественным инструментом.
Напечатать
Защитный слой
Качественные показатели материала зависят от вида защитного покрытия. Они отличаются не только степенью надежности, но и цветовой палитрой, ее устойчивостью к воздействию влаги, ультрафиолета, температурным перепадам, механическим повреждениям.
Из оцинкованного профлиста традиционно изготавливают временные хозяйственные изгороди. К примеру, для ограничительной линии строительной площадки он используется в качестве съемной опалубки. Оцинкованный профлист имеет ограниченный эксплуатационный срок.
Алюмоцинковое покрытие по сравнению с цинковым обладает рядом преимуществ. Комбинированный защитный слой из цинка, кремния, алюминия делает материал устойчивым к коррозии, солям.
Сортамент листов
Его часто применяют для ограждения складских площадок, в том числе для хранения агрессивных реагентов (горюче-смазочных материалов, минеральных удобрений), используют в приморских районах. Доступная цена – одна из причин популярности этих двух типов профлиста.
Они отличаются устойчивостью к воздействию агрессивных сред, осадкам, температурным перепадам. Защитные пленки имеют насыщенные цвета, представлена их широкая палитра.
Пользуются спросом профлисты для заборов с декоративным эффектом: имитация дерева, камня, камуфляжа, кирпича. Визуально со стороны они не отличаются от данных материалов. Опоры из кирпича, бетона органично сочетаются с такими профилированными листами. Профнастил для монтажа заборов выпускают с гладкой поверхностью (чаще с имитацией других материалов) или ребристый.
Крупным планом
Забор на металлических столбиках
Устанавливать заборы из профнастила со столбиками из металла достаточно просто. Вначале определяется необходимая длина трубы, т.е. опорного столба. Для этого нужно к требуемой высоте забора прибавить 33%. При этом, если не требуется большая высота ограды, следует учесть, что трубы должны быть заглублены в грунт не менее чем на 60 см. На такую длину труба вкапывается в грунт для повышения устойчивости и прочности конструкции.
Чтобы сделать забор из профнастила со столбиками своими руками, лучше использовать трубы квадратного сечения. Это облегчит работу и улучшит результат, поскольку поверхность сопряжения вертикальной трубы и лаг будет заметно больше, что повысит жесткость конструкции. Следующий этап — выкапывание углублений и установка столбов. По периметру ограждения минимальный размер углублений 0,2 х 0,2 метра, глубина шурфов определяется высотой ограды.
Первоначально опорные несущие столбы для забора из профнастила устанавливаются по углам территории, а также в точках поворота или изменения направления ограды. Расстояние между угловыми столбами нужно выбирать так, чтобы внутренние столбики встали через каждые 230-250 см. Максимальная длина между столбиками — 300 см. Главное, чтобы столбы располагались равномерно на одинаковом расстоянии друг от друга.
Точность разметки территории под забор из профнастила (см. фото) можно повысить, натянув еще 1 шнур в непосредственной близости от верхнего уровня грунта. Дополнительное тестирование позволит выявить и устранить все погрешности и неточности установки. Ведь малейшие отклонения от прямой при монтаже профнастила будут заметны, а это испортит внешний вид конструкции и в разы снизит ее прочность и устойчивость. Чтобы столбы случайно не покосились, их фиксируют специальными распорками, которые можно сделать из металла или древесины.
После вкапывания столбов в углубления вокруг них заливается бетон. Для его застывания необходимо не менее 3-4 дней.
Если трубы для опорных столбов просто забить в грунт, срок службы забора будет не более 5 лет, так как участки труб, находящиеся ниже уровня грунта, будет разрушать коррозия, и они достаточно быстро потеряют свои прочностные характеристики.
Укрепит конструкцию бетонный бортик шириной 150 — 200 мм. Для его создания по периметру территории возводится опалубка. Делать это нужно таким образом, чтобы столбы были охвачены ею. Подготовленная опалубка заполняется бетоном и оставляется до полного его высыхания. Армирование обычно не делается.
Когда бетон высохнет, на опорные столбы крепят поперечные лаги. Это делается посредством, болтового соединения, дюбелей или сварки. Поверх лаг крепятся листы профнастила. Лучше всего для этого использовать кровельные саморезы для металлических материалов. Забор из профнастила своими руками со столбиками, изготовленными из металла, можно обшить профлистами, как с одной, так и с двух сторон. Во втором случае прочность и надежность ограждения значительно выше, несмотря на сравнительно небольшое удорожание конструкции.
Проведение монтажных работ
Первый этап – установка опорных столбов. Сначала нужно установить все опоры в углах и в местах поворота ограждения, далее ставятся промежуточные столбы. Каркас будущей калитки и ворот делают в последнюю очередь.
Ямы под опоры должны иметь глубину около 80 см. Еще на 20 см опору нужно вбить в грунт. Поэтому общее углубление составляет около одного метра. Диаметр ямы – около 30 см. Для проведения этой работы лучше воспользоваться садовым буром.
Опоры ставят строго вертикально, пользуясь уровнем. Далее их нужно залить бетоном, полное время застывания которого составляет три дня.
Монтаж перекладин
Верхняя перекладина устанавливается на расстоянии 20-30 см от верхнего края. Нижняя – на 20-30 см от нижнего края забора. Если в конструкции три перекладины, то третья крепится по центру.
Перекладины стыкуются друг с другом на опорном столбе или крепятся с помощью болтов и специальных пластин.
Крепление профнастила
Важным является правильная установка первого листа профнастила. По его уровню будут крепиться остальные листы. Материал приворачивается четырьмя саморезами к перекладинам в месте прилегания волн.
Саморезы вкручиваются через две волны. Более редкое крепление сделает конструкцию непрочной, она будет стучать при сильном ветре. Для ровного расположения саморезов рекомендуется протянуть капроновый шнур в качестве уровня.
Важно соблюдать осторожность на данном этапе. Большой риск составляет повреждение полимерного покрытия профлиста. Если это случилось, то царапину необходимо сразу же закрасить, чтобы предотвратить образование коррозии
Если это случилось, то царапину необходимо сразу же закрасить, чтобы предотвратить образование коррозии.
