Монтируем потолок Армстронг: размеры плитки и способы крепления

Варианты конструкций подвесных систем

Существует несколько конструктивных решений для устройства потолков армстронг:

• с двухосным каркасом в одном уровне;
• с двухосным каркасом в двух уровнях;
• с одноосным каркасом;
• без каркаса.

Устройство подвесного потолка армстронг, технология монтажа которого предусматривает бескаркасную конструкцию, заключается в фиксации на базовой поверхности верхнего перекрытия несущих и поперечных профилей без применения подвесов.

Двухосный каркас на одном уровне монтируют из монолитных (без отверстий) несущих профилей и поперечных так, чтобы получить ячейки с размерами 60х60 см. В точках пересечения продольных и поперечных реек устанавливают фиксаторы: накладки, которые стягивают болтами. Но есть и другой вариант фиксации: с помощью вырубленных язычков в полочках профилей.

Подвесной потолок армстронг, технологическая карта которого предусматривает устройство двухосного каркаса в двух уровнях, – более сложная и громоздкая конструкция. Для соединения ее элементов используют дополнительные комплектующие: шплинты и пластинчатые хомуты.

Крепление подвесного потолка армстронг осуществляется с помощью подвесов, выбор которых зависит от типа верхнего перекрытия.

1. Если базовый потолок – плита ЖБИ, несущие и поперечные профили крепят с помощью кронштейнов, которые пристреливают дюбель-гвоздями. В случае необходимости могут использоваться закладные и распорные детали.
2. Если базовая поверхность металлическая (чаще всего – стальная), каркас крепят к ней с помощью хомутов и/или болтов.
3. Если перекрытие деревянное, используют скобы, гвозди, саморезы, шурупы.

Устройство звукоизоляции

Акустический подвесной потолок армстронг предусматривает монтаж звукоизоляционных материалов. Если хотят уменьшить степень звукопроницаемости верхнего перекрытия, выбирают любой из вариантов:

• монтаж звукоизоляционных плит на поверхности верхнего перекрытия;
• оклейка поверхности верхнего перекрытия шумоизолирующими тканями или пленками;
• использование в устройстве каркаса потолочных плиток из звукоизоляционного материала (на минераловатной основе).

Виды потолков Армстронг

Производители выпускают несколько категорий подвесных потолков.

«Эконом»

Бюджетные стандартные конструкции, обладающие влагостойкостью 90% и разнообразными видами лицевой поверхности плиты:

• Байкал – белые гладкие плитки с рисунком «червоточины»;
• Оазис – модули белого цвета с шероховатой лицевой поверхностью;
• Оазис Плюс – отличается от предыдущего варианта наличием перфорации;
• Татра – поверхность модулей здесь покрыта многочисленными мелкими трещинками и характеризуется отличной звукоизоляцией;
• Норма – перфорированные панели с высокой способностью погашать шум.

«Прима»

Коллекция средней ценовой категории, обладающая улучшенными характеристиками в сфере прочности, подавления шумов, влагостойкости (можно применять в помещениях с относительной влажностью до 99%).

Потолки Армстронг особого назначения

Разработаны системы для решения конкретных задач.

• Гигиенические – модули обработаны специальным раствором, предупреждающим размножение и жизнеспособность бактерий. Поверхность влагостойкая, не боится пара, на ней не оседает жир и грязь. Устанавливаются такие потолки в медицинских учреждениях и в цехах предприятий пищевой промышленности.
• Влагостойкие – панели изготавливаются из водостойких и негигроскопичных материалов, а подвесная система покрывается полимером, что исключает появление коррозии.
• Акустические – модули изготавливаются из минеральной, базальтовой, целлюлозной или стекловаты, пробки, пенополиуретана. Применяются звукоизолирующие плиты в зрительных залах, музыкальных, учебных и медицинских учреждениях, в ресторанах и гостиницах.
• Негорючие – изготавливаются с применением металлических, стеклянных или минеральных (со специальной пропиткой) плит, которые не подвержены возгоранию и не поддерживают распространение пожара. Устойчивы такие потолки к влаге (монтируются в помещениях со 100% уровнем влажности), обладают хорошими светоотражающими (визуально увеличивают пространство, делают его светлее), бактериальными, шумоизоляционными свойствами, не боятся химических испарений. Устанавливаются в технических комнатах, лабораториях, медицинских кабинетах, бассейнах, в лифтах, вдоль лестничных клеток и эвакуационных выходов, в коридорах.
• Дизайнерские – выполнены с интересным декоративным оформлением с лицевой стороны. К этой категории относятся панели Армстронг с необычным дизайном лицевой поверхности (пример серия Graphis), а также акриловые, зеркальные и стеклянные потолки (витражные), выполненные с нанесением рисунка или без него.

Общее понятие конструкции потолка

Правильное понятие потолков такой конструкции – плиточно-ячеистый, а название свое они получили по имени компании «Армстронг», которая первая начала производить подобные плиты для оформления потолков. С тех пор прошло 150 лет, и хотя некоторые моменты в изготовлении и установке потолков системы Армстронг несколько изменились, однако название осталось как имя нарицательное.

В конструкцию потолков такого типа входят следующие конструктивные элементы:

• каркас, к которому крепятся остальные составляющие потолков. Каркас выполнен из металлических профилей повышенной жесткости. Это дает возможность сохранять прочность потолочной системы;
• подвесы, укрепляющиеся к бетонному основанию потолков;
• минеральные плиты, которые представлены в продаже в большом разнообразии фасонов и расцветок. Именно плиты и являются непосредственным потолочным покрытием.

Монтаж потолка Армстронг проводится креплением плит к металлическому каркасу, который прочно фиксируется на подвесах на бетонном основании потолка. Масса квадратного метра плиты составляет порядка 2,5-8 кг, что создает достаточную нагрузку на каркасное основание. Потому монтаж необходимо осуществлять грамотно, с соблюдением требований безопасности.

Выполняется разрезание плит с помощью обычного малярного ножа. Однако в продаже предлагаются варианты, которые имеют особо высокую прочность. И здесь потребуется иной, более профессиональный инструмент.

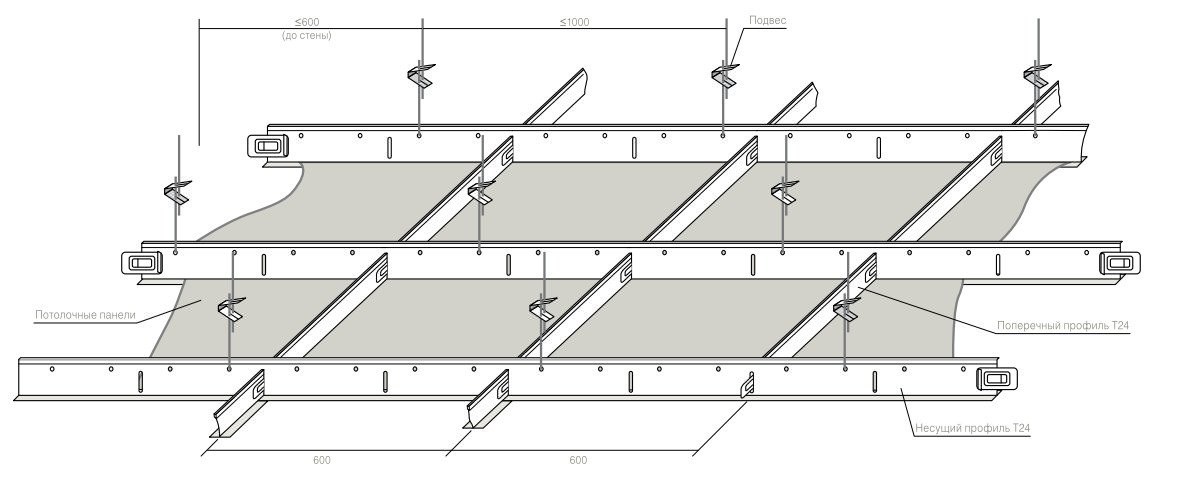

Конструкция потолка Армстронг

Достоинства и недостатки потолков Армстронг

• Быстрота монтажа. Система Армстронг собирается за очень короткий промежуток времени. За день бригада сборщиков может смонтировать до 200 м2 потолка, причем дальнейшее декорирование поверхности не требуется. Изделия часто используются для обустройства больших площадей.
• Монтаж без подготовки плит перекрытия. Систему можно крепить к любой надежной поверхности. Выравнивать строительные панели не требуется, вся регулировка производится корректировкой длины подвеса.
• Небольшой вес. Самый тяжелый элемент каркаса весит 0,5 кг, поэтому изделие легко монтировать, а потолок не требует усиления.
• Простота сборки. Каркас собирается из различных профилей, которые подогнаны друг к другу на стадии изготовления. Корректировать приходится только габаритные размеры изделия.
• Звуко- и теплоизолирующие качества. Общие изоляционные свойства перекрытия увеличивается на 20% благодаря свойствам наполнителя панелей.
• Экономия средств. Стоимость 1 м2 потолка Армстронг — всего 7 долларов без учета монтажных работ, меньше стоят только обои.
• Маскировка коммуникаций. После сборки изделия между панелями и потолком остается зазор для размещения трубопроводов, кабелей и т.д.
• Удобства при ремонте. Панели легко демонтируются для доступа к инженерным коммуникациям, расположенным над системой. Это позволяет быстро ремонтировать спрятанное оборудование, протягивать коммуникации, канализационные трубы. При повреждении плит их легко заменить.
• Пожаробезопасность. Каркас подвесного потолка Армстронг и панели изготовлены из негорючего материала.
• Унификация панелей. Размеры ячеек потолка Армстронг стандартизированы (600×600 мм), в них можно устанавливать любое оборудование для подвесных потолочных систем с соответствующими размерами, например, светильники, вентиляторы, обогреватели.

Уменьшение высоты помещения. Устанавливать изделия следует в помещениях с высокими потолками, ведь после монтажа высота помещения снижается на 15-25 см.

Плохая влагостойкость. Наполнитель из минерало-волокнистого материала не выдерживает влагу. Если сверху часто протекает вода, потолки Армстронг лучше не устанавливать. Плиту после намокания следует заменить.

Ограниченность дизайнерских решений. Потолки по внешнему виду отличаются только по рисунку на поверхности.

Невысокая прочность плит

Работать с минерало-волокнистыми плитами следует очень осторожно, они легко ломаются. По этой причине в помещении могут оказаться мелкие элементы волокон, которые потом попадают в организм.

Такая система годится для помещений с прямоугольными потолками.

Плюсы и минусы потолков Армстронг

Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.

Подвесной потолок Армстронг семейства Trulok

Достоинства потолков Армстронг:

• невысокая цена;
• хорошая звуко- и теплоизоляция;
• большой выбор материалов плит позволяет создать любой дизайн;
• не требуется предварительная подготовка потолка;
• простой монтаж, не требующий привлечения специалистов;
• возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
• простая установка встроенных светильников;
• возможен демонтаж и повторное использование (система потолка полностью разборная).

Потолок Армстронг с плитами из натуральной древесины

Недостатки такой конструкции заключаются в том, что она:

• понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
• не подходит для помещений нестандартной формы;
• не защищает от протечек;
• боится влаги, органические плиты размокают и деформируются.

Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.

Цены на потолок «Армстронг»

потолок «Армстронг»

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко

Расчет потолка Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

• Выяснить, какая цена будет на подвесной потолок Армстронг.
• Подсчитать расход материалов.
• Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам

Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

1. Обрезной ряд должен находиться у дальней от входа стены.
2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
   • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
   • продольного (1200 мм) – 1,60 м/кв. на м потолка;
   • поперечного (600 мм) – 0,80 м/кв. на м потолка;
   • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
   • подвесов – 0,6 шт./кв. на м потолка.
2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
   • несущего надо – 0,84 м/кв. на потолочный метр;
   • продольного – 1,68 м/кв;
   • поперечного – 0,87 м/кв;
   • периметрального – 0,5 м/кв;
   • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения

Монтаж потолка Армстронг своими руками

Как составить точную схему монтажа

Схема монтажа потолка “Армстронг”

Нужно рассчитать, сколько потребуется материала, чтобы облагородить потолок в конкретной комнате. Для этого:

• снимаются размеры;
• составляется чертеж.

Так как в середине ширины подвесной конструкции устанавливают Т-образный профиль, перемычки потребуется расположить с учетом этого фактора. Собирать потолок из цельных плит удается чрезвычайно редко. Приходится формировать каркас с некоторыми ячейками, что окажутся уже. Их лучше разместить по краям комнаты.

Иной раз размещаются несущие профили с шагом 120 см. После этого их связывают перемычками длиной 120 см. А между ними устанавливают наиболее короткие секции – по 60 см.

Методика разметки поверхности

Для качественной установки каркаса важно перед монтажом произвести тщательную разметку стен и потолка. Нужно учитывать, что профили не потребуется крепить на капитальную поверхность потолочной плоскости (то есть не на бетонные плиты)

Все равно, на потолке должны присутствовать линии разметки. Эти линии станут ориентиром, когда будут устанавливаться несущие рейки совместно с перемычками.

Разметка для подвесного потолка

Нужно учитывать. Подвесной потолок будет располагаться в отдалении от капитального на расстоянии свыше 15 см. Тогда можно будет без каких-либо осложнений:

• проводить коммуникации;
• устанавливать осветительные приборы.

А заниматься проведением разметки лучше всего при помощи лазерного уровня-трассировщика.

Технические характеристики плит для потолка Армстронг

Если рассматривать стандартные технические характеристики потолочной плитки Армстронг, то можно отметить:

размер каждой плитки составляет 600 мм; толщина изделия может варьироваться от 0,8 до 2,5 см; масса 1 кв

м полностью зависит от массы отделочного материала и может составлять от 2,5 до 8 кг; уровень влагостойкости колеблется в районе от 70% до 100% — все зависит от характеристик выбранного варианта; вся выпускаемая продукция проходит сертификацию, в результате чего можно быть полностью уверенным, что плитка Армстронг является экологически чистой; уровень светоотражения может достигать 90%; коэффициент поглощения звуков – 0,2-0,5; материал не подвержен процессу горения; если брать во внимание ГОСТ, то можно отметить, что материал обладает низким классом опасности, в результате чего его можно использовать в любых помещениях независимо от предназначения.. Если плитку Армстронг после покупки обработать специальными составами, то имеется возможность существенно увеличить уровень противостояния коррозии и действию влаги. Если плитку Армстронг после покупки обработать специальными составами, то имеется возможность существенно увеличить уровень противостояния коррозии и действию влаги

Если плитку Армстронг после покупки обработать специальными составами, то имеется возможность существенно увеличить уровень противостояния коррозии и действию влаги.

Принципы подсчета

Лучше всего, если под рукой будет нарисованная схема помещения, в котором будет производиться монтаж. С ее помощью, можно наглядно представить, сколько, и каких деталей понадобится.

При этом А и В – размеры комнаты, по длине и, соответственно, по ширине. Количество полученных ячеек будет равно необходимому числу панелей. Эта цифра будет верной, только, если схема выдержана в масштабе помещения.

Но, даже безо всякой схемы, можно все правильно рассчитать. Для этого используется система коэффициентов, на которые следует умножить площадь помещения.

Конструкция состоит из каркаса и панелей, на нем закрепленных. Количество панелей будет рассчитываться по формуле:

Sx2,78, где S — площадь помещения

Остальные комплектующие для создания каркаса, тоже рассчитываются, исходя из общей площади, обозначенной, как S.

• Sx0,23 – сколько понадобится направляющих профилей
• Sx1,4 – формула для поперечных и продольных профилей
• Подвесов потребуется Sx0.9. Для тяжелых композиций, или, когда применяется дополнительная тепло – звукоизоляция, необходимо корректировать общее число подвесов, согласно увеличенному весу всей конструкции

Уголок рассчитывается, исходя из периметра комнаты, и это не представляет сложности.

Светильников может быть сколько угодно, но традиционно используется один светильник, на 5 квадратных метров площади.

Параметры плитки для армстронга и особенности расчетов

Размеры потолочных плит составляют 61х61 см или 61х121,9 см. Вторые употребляются всё реже по той причине, что потолок из них не отличается высокой прочностью.

Чтобы определить нужное число плиток следует разделить площадь всего потолка на площадь одной плитки. Желательно приобрести на несколько штук больше.

Для расчета количества направляющих нужно умножить площадь потолочной поверхности на коэффициент, разделить результат на длину профиля.

Величина коэффициента определяется в зависимости от длины направляющей. Узнать количество пристеночного канта можно, разделив периметр потолка на стандартную длину канта. Его размер составляет 305 см.

Как проводится разметка

Существует определенная система действий, по которой проводится разметка. Изначально определяется наиболее низкая точка потолка в комнате. Для этого ставятся во всех углах помещения отметки на стенах, находящиеся на одинаковом расстоянии от пола. Далее проводится замер их отдаленности от потолка, за основное значение принимается наименьшее. Последующая разметка мест для фиксации несущего уголка делается от этой отметки.

Первая точка ставится на той же высоте, что и основная. Далее с помощью лазерного уровня определяют остальные отметки на стенах. Имеющиеся точки соединяют одной прямой

Важно понимать, что несущий профиль должен крепиться к стене на расстоянии не менее 150 мм от низшей плоскости потолка. Это даст запас для прокладки инженерных коммуникаций

Такой подход обеспечит и место для вентиляционных решеток, осветительных приборов.

Пример разметки

Следующий шаг – поиск центра потолка, чтобы установить панели симметрично. Для этого проводят диагонали в помещении. Точка их пересечения – это центр потолка комнаты. От нее проводят две параллельные стенам линии. Они послужат центральными направляющими.

Последним шагом станет разметка мест крепления подвесов. Первая точка  –найденный центр плоскости потолка. Остальные ставятся на центральных направляющих. Согласно технологии, делают это с шагом 900 мм.

Производство

Сегодня заводы, производящие Armstrong, находятся по всей Европе: функционирует 42 фабрики в 12 странах мира. В июне 2015 года было создано производство и в России. Именно там начали создавать модель экономкласса «Байкал», разработанную специально для нашей страны. Такие покрытия – это высококачественный материал, удобная в эксплуатации конструкция и легкая сборка.

Потолками Armstrong принято называть любые подвесные потолки, которые обычно устанавливаются в офисах и представляют собой заполненные ячейки размером 600х600 мм. Это не совсем верно, так как необходимо использовать исключительно панели этого производителя, а не только принцип создания конструкции.

Основой для потолочных плит типа Armstrong выступает минеральное волокно с примесями латекса, крахмала, целлюлозы либо гипса. В наиболее бюджетных образцах содержится больше крахмала, а в дорогостоящих – латекса, повышающего влагостойкость. От соотношения крахмала и латекса зависит прочность и способность материала сопротивляться влаге.

Плитки складываются в кипы, проложенные плотной бумагой, и запечатываются в полиэтилен при помощи вакуума, чтобы материал сохранял идеальное состояние во время транспортировки и хранения. Максимальное количество плит в упаковке – 22 штуки, что хватает на оформление практически 8 кв. м потолка.

Выделяют три разновидности плиточных кромок:

• Microlook. Имеет не очень широкий ступенчатый край. Предназначена для подвесных конструкций, ширина которых не более 1,5 см.
• Tegular. Кромка наделена широким ступенчатым краем. Используется в подвесных системах, ширина которых не превышает 2,4 сантиметра.
• Board – это многофункциональная кромка с ровным краем, подойдет для обеих разновидностей механизмов.

Толщина плит составляет от 0,8 до 2,5 см, а вес может достигать 8 кг. Наиболее продающиеся панели обладают белым цветом, однако покупателям доступны всевозможные варианты цветов и фактур. Светоотражающая способность потолка не превышает 90%.

Существуют следующие требования производителя:

• тип поперечных планок должен соответствовать боковому профилю плиты;
• сборку лучше всего осуществлять «лесенкой»;
• дополнительные подвижные элементы, например, ярусы, прикрепляются к изначальному потолку на отдельных подвесах, не являющихся частью основной конструкции;
• индивидуальные лампы также прикрепляются к базовому потолочному перекрытию;
• работы проводятся с использованием стремянок, а на большой высоте – страховочных поясов.

Стандартная техкарта потолка Armstrong регламентирует все: от предварительных чертежей до завершения монтажа, включая осветительные приборы.

Плюсы и минусы подвесного потолка «Армстронг»

Подвесной потолок «Армстронг» является одной из самых распространённых в мире систем для чистовой отделки интерьеров, благодаря наличию огромного количества плюсов:

• Широкое разнообразие цветовых решений, фактур и конструкций плиток, что позволяет подобрать наиболее подходящую по стилистике интерьера конструкцию.
• Один из самых доступных вариантов подвесного потолка на рынке, при условии применения стандартных решений.

• Простота установки профилей, подвесов и облицовочных плиток.
• Высокая степень ремонтопригодности конструкции – при поломке одной из плиток, достаточно извлечь её и заменить на новую, что отнимает не более 5 – 10 минут.
• Удобство использования запотолочного пространства для прокладки скрытых инженерных коммуникаций – труб, вентиляционных коробов, силовой и слаботочной кабельной продукции, без необходимости штробления потолка с нарушением структуры плиты перекрытия, что нередко приводит к ослаблению её несущей способности.

Небольшой собственный вес всех конструктивных элементов позволяет монтировать потолок «Армстронг» как к железобетонным плитам перекрытия, металлическим или деревянным балкам, а также к лёгким элементам из профнастила.

В то же время, несмотря на явные преимущества, такая конструкция также имеет ряд незначительных минусов:

Большая часть вариантов, представленных в продаже, представляет собой типовые конструкции из стандартных клеток 600 х 600 мм, что существенно ограничивает дизайнерские решения.

• В случае покупки фактурных, стеклянных, металлических или других уникальных плиток, они могут стоить в несколько раз дороже.
• Минимальное расстояние монтажного горизонта потолка «Армстронг» от низа плиты перекрытия составляет от 150 – 200 мм и более. Эта проблема особенно актуальна для жилых комнат в «хрущёвках» или других домах, где высота помещений может быть до 2.8 м и ниже.
• Учитывая, что большинство облицовочных плиток в данной системе не подлежат фиксации, при сильном сквозняке, они могут вылетать из элементов подсистемы от давления ветра.

Асбоцементные плитки быстро впитывают влагу, размокают и разрушаются

Их нельзя применять в санузлах, а, при затоплении помещений из-за аварии, необходимо менять полностью весь потолок.
Облицовочные элементы являются очень хрупким материалом, даже незначительное нажатие может привести к их разрушению, в связи с чем, временный демонтаж элементов для замены осветительного прибора следует вести с повышенной осторожностью.

Перечисленные выше недостатки носят субъективный характер, и многие собственники объектов недвижимости их просто не замечают, из-за чего популярность таких подвесных систем для потолков только растёт с каждым годом.

Монтаж подвесного потолка армстронг

Подготовительный этап

До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.

Монтаж каркаса

По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.

Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.

Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.

Схема крепления профилей каркаса

Важно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей. Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов. Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов

Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.

Монтаж потолочных плит

Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.

Установка потолочных плит

Особенности монтажа профиля

После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.

Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.

Расчет необходимого материала

Потолочные системы Армстронг

Традиционно потолки немецкого бренда «Armstrong» выбирают для торгово-офисных и промышленных помещений, но если подключить дизайнерскую фантазию, то их можно установить и в жилом помещении.

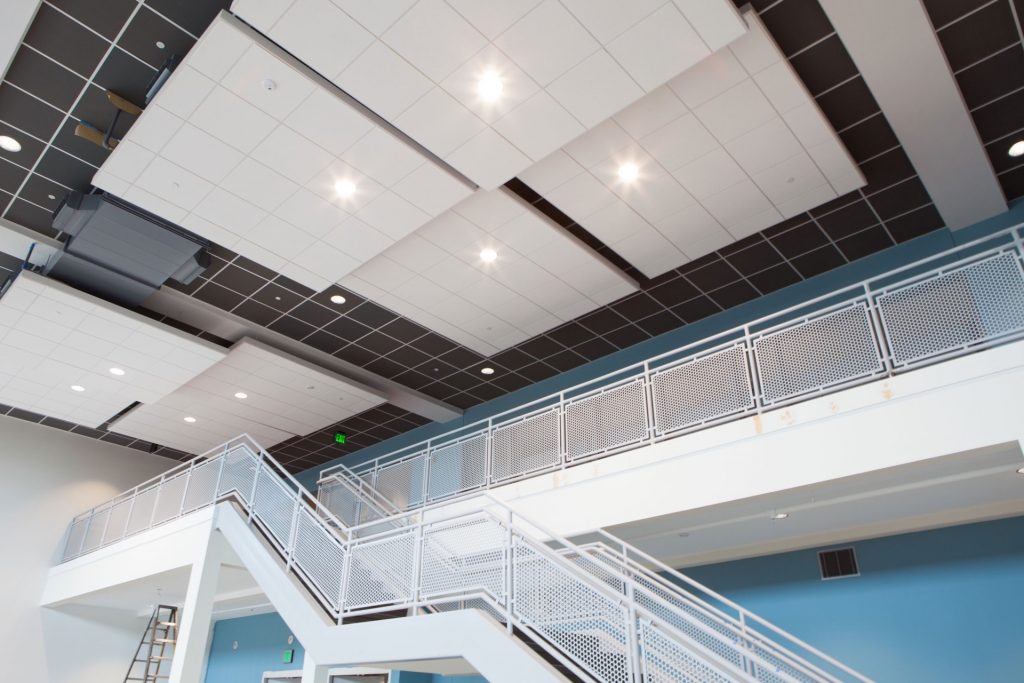

Подвесные потолочные системы «Armstrong»

Чтобы правильно выполнить установку подвесного потолка с кассетами, сначала разберемся с конструкцией. Потолочные системы «Armstrong» состоят из металлического каркаса, подвешенного к потолку на заданной высоте. К нему крепятся минеральные плиты. Структура «Armstrong» имеет открытый профиль, то есть составляющие каркаса не зашивают обшивкой, а оставляют снаружи как часть декора.

Преимущества потолков с подвесными системами:

• потолки хорошо скрывают дефекты, неровности и коммуникации;
• технология укладки реечного каркаса позволяет органично вмонтировать осветительные приборы, вентиляцию, систему пожаротушения, сигнализацию;
• плиты обладают повышенными звукоизоляционными, огнеупорными и влагостойкими свойствами, что позволяет использовать их в любых зданиях;
• простая и понятная сборка позволяет осуществлять монтаж своими руками.

Какие бывают панели для потолка Армстронг

Потолочные конструкции обычно устанавливают для подвесной системы Т-24 – Т-25. Намного реже такие панели используют для скрытых систем подвесных потолков. Обычно такие плиты имеют стандартные размеры.

Плиты для потолка Армстронг также можно заказать, учитывая особенности потолка и типа помещения. Для этого разработаны специальные серии потолков, каждая из которых имеет свою группу. В разных типах помещений используется разная группа, ценовая категория которых отличается друг от друга.

Панели для потолка Армстронг бывают трех видов: эконом-класса, средней ценовой категории и акустические панели

Описание панелей:

• Эконом-класс. Обычно такие панели представляют офисный вариант.
• Средней ценовой категории. Для отделки подходят офисы, общественные помещения, приемные, переговорные.
• Акустические панели «Байкал» имеют более высокую стену. Подходит для установки в специализированные помещения, залы со своеобразными акустическими требованиями, кинотеатры.

Серии панелей следует выбирать в зависимости от того, с какой целью они устанавливаются, и какая сумма отведена на их покупку. Каждый класс панелей отличается по качеству. В дешевых классах отсутствуют качества, которые присутствуют у более дорогих панелей.

Заключение

Монтаж подвесного потолка Армстронг не представляет особой сложности, но требует аккуратности в работе с профилями. После завершения работ собранному подвесному потолку дают выстояться, чтобы конструкция под весом декора осела, и стали видны все прогибы и участки с предельным уровнем деформации профиля. Через пару часов можно вскрыть облицовку и подтянуть подвесы. Подобная процедура проводится для больших или очень длинных помещений с зеркальными панелями, для небольших комнат коррекцию обычно выполняют сразу после укладки декора.
