Пеллетная установка: 6 правил монтажа

Изготовление пеллетной горелки

Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

Общая схема для самостоятельного изготовления пеллетной горелки

Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.

Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.

Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.

Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.

Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме

Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой

Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.

Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.

Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.

Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

Минимизация расходов на содержание жилья сегодня одна из важнейших задач. Поиски средств оптимизации затрат идут постоянно. Отопление дома, с регулярно повышающимися тарифами, существенная статья семейного бюджета.

Уменьшить ее можно несколькими способами. С помощью энергосберегающих технологий при строительстве дома и применением эффективных систем отопления. Котел на пеллетах экономически выгоднее аналогов, работающих на газе, не говоря уже об электричестве и других энергоносителях. Причина кроется в невысокой стоимости расходного сырья и высокой энергоэффективности устройства.

Что представляет из себя пеллетный котел

Котлы на пеллетах — устройство

Основные части агрегата:

• топливный корпус с теплообменником;
• пеллетная горелка;
• бункер для загрузки гранул;
• механизм со винтом для подачи топлива в зону горения;
• блок управления;
• датчик температуры;
• другие мелкие составляющие.

Главная особенность пеллетного котла в системе наддува. Если просто высыпать порцию гранул в топку обычной печи, воздух будет поступать плохо и вместо жаркого пламени, топливо будет тлеть.

Пеллеты засыпаются в отдельностоящий бункер, и подаются в котёл, при помощи Архимедова винта (или шнека) по трубе. В зоне горения располагается теплообменник (труба в виде змейки, спирали или решётка), наполненный теплоносителем и подключенный к системе отопления.

Отходы отработанного топлива ссыпаются в зольник.

Полностью автоматизированные заводские конструкции требуют минимального вмешательства человека. Блок управления руководит подачей, степенью горения и очисткой золы.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Требования к помещению под котел

ПК монтируется в самостоятельном здании или пристройке к нему. При производительности ПК более 30 кВт, его размещают в отдельном здании — топочной.

Для организации ее работы владельцы котлов составляют нормативные документы в части эксплуатации и пожарной безопасности.

Размеры, которые нужно выдержать

Основные требования для размещения:

1. Пол под установку должен быть выполнен из негорючих материалов: бетон или металлический лист.
2. Основание под ПК должна быть выполняется из армированного бетона высотой 10-20 см.
3. Должны быть предусмотрены аварийные и эксплуатационные проходы, между котлом и стенами здания — расстоянием не менее 1 м.
4. Помещение должно быть сухим и отапливаемым, с температурой внутреннего воздуха выше + 10 С.
5. Приточно-вытяжная вентиляция в здании должна быть рассчитана исходя из мощности ПК, данные можно уточнить из технической и проектной документации котельной.
6. Если котельная установлена в отдельном помещении тепловые сети к объекту отопления прокладываются либо подземным способом, с укладкой ниже уровня замерзания почвы либо воздушным путем. В обоих случаях теплотрасса хорошо должна быть заизолирована от теплопотерь в окружающую среду.
7. Высота дымовой трубы должна быть не менее 5 м и выступать над уровнем крыши не менее чем на 0,5 м, рекомендуется поставить стабилизатор тяги или обычный поворотный шибер.
8. Расчет диаметра дымохода выполняется в соответствии с мощностью котла. Для пеллетных котлов он должен быть не менее 150 мм.
9. Установка конденсатосборника обязательна.
10. Крышу обрабатывают при помощи мастер-флеша, просвет заполняют негорючей минеральной ватой.

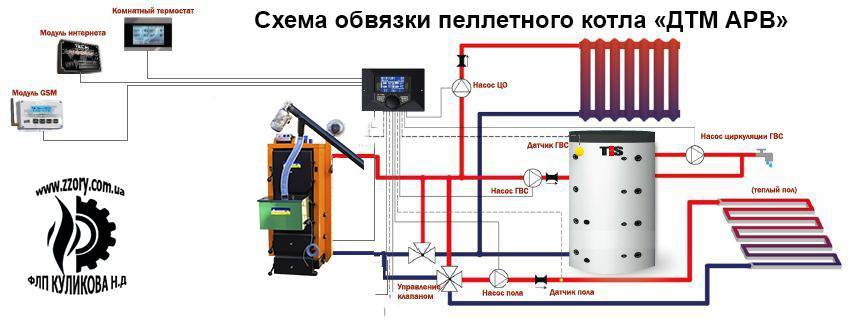

Обвязка пеллетного котла отопления схема — Отопление частного дома

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Часто встречающиеся проблемы и ошибки

Низкий коэффициент полезного действия и частые поломки отопительного оборудования — это яркий признак ошибок, допущенных при его обвязке. Чаще всего проблемы возникают из-за недостаточного нагрева теплового носителя. В результате это приводит к появлению большого количества дегтя или нагара.

Некорректная регулировка или отсутствие защиты от закипания воды — одна из наиболее распространенных проблем. Из-за этого теплоноситель чрезмерно нагревается, что негативно сказывается на отопительных приборах, трубах и прочем оборудовании.

Если система обогрева не отличается высокой эффективностью, то стоит обратить внимание на качество герметизации. Для этого нужно проверить надежно ли заизолирован котел и остальные конструктивные детали системы. Нередко бывает так, что владелец дома выделяет для котельной всего несколько квадратных метров

В результате он сталкивается со следующей проблемой — обслуживать систему отопления становится крайне неудобно и даже небезопасно

Нередко бывает так, что владелец дома выделяет для котельной всего несколько квадратных метров. В результате он сталкивается со следующей проблемой — обслуживать систему отопления становится крайне неудобно и даже небезопасно.

Шнек для пеллет – что это

Данные котлы могут быть оснащены жесткими или гибкими шнеками. Жесткие отличаются простой конструкцией и приемлемой ценой. Он способен без сбоев поставлять топливо в отсек для горения и обладает простым, но надежным креплением, что гарантирует долгую работоспособность деталей. Говоря о недостатках жесткой разновидности, можно сказать, что основным является их ограниченность в длине. Она не превышает 2 метра, в ином случае устройство может перемолоть опилки. Кроме этого нельзя изменить расположение бункера, так как он прочно приделан к горелке. Пространство в данном варианте используется не рационально.

Система, которая предотвращает возникновение «обратного огня» может включать в себя использование огнетушителя или второй воздушной камеры, а это значительно усложняет всю конструкцию.

Всех этих недочетов нет у шнека гибкого типа. Он может позволить установить бункер с любыми параметрами, а расстояние между ними может быть до 12 м. Не смотря на сложность, он способен выполнить подачу любой геометрии. Самым большим недостатком этой конструкции является сложность в монтаже.

Несколько слов о дымоходе

Хорошая тяга во многом определяет эффективность работы пеллетного котла. Если дымоход устроен правильно, он обеспечит достаточную тягу при любом ветре и температуре воздуха. Прежде всего следует помнить, что диаметр дымоходной трубы должен быть таким же, как и размеры выходного патрубка. В таком дымоходе обязательно устанавливают устройство для отвода конденсата. Правильно установленный колпак не будет создавать аэродинамический подпор или перекрывать сечение трубы.

На фото представлены два варианта установки дымохода пеллетного котла отопления. Слева продемонстрирован неправильный вариант, справа дымоход установлен правильно

Обычно для дымоходов используют металлические трубы, которые следует снабдить люками для очистки, а также тщательно утеплить. Просвет между наружной поверхностью дымовой трубы и элементами перекрытий и кровли должен быть не менее 130 мм. Следует помнить, что для пеллетных котлов опасна и слишком большая тяга, и слишком малая. Для устранения этой проблемы понадобится шиберная заслонка или стабилизатор тяги.

Подключение и настройка

После того, как установка котла завершена, можно осуществить тестовое включение и проверку. Для этого необходимо сделать следующие шаги:

• Подключить кабель к электропитанию.
• Поместить вручную пеллеты в топливный отсек (бункер).
• Включить котел, загрузить пеллеты из бункера в горелку (это делается нажатием соответствующих клавиш на приборной панели).
• Проверить на панели, что загорелись все индикаторы: включения устройства, запуска горелки, наличия пламени, установки таймера, работы шнека, внутреннего вентилятора, насоса.
• Убедиться в наличии нормальной тяги и герметизации всех стыковочных элементов котла.

По умолчанию включается автоматическая заводская настройка пеллетных котлов. Специалисты не советуют на них надеяться и при первом подключении проверить все параметры. Они все отображаются на дисплее. Там же можно производить корректировку и смену режимов.

При необходимости на панели можно настроить пеллетный котел под свои требования: изменить расход топлива, время работы, мощность оборудования

Важно отрегулировать подачу пеллет шнеком из бункера (он должен постоянно находиться на уровне верхнего края или чуть ниже)

Что такое пеллентный котёл для отопления частного загородного дома

Как составить чертеж пеллетной горелки

Прежде чем приступить к разработке чертежей, необходимо тщательно изучить существующие конструкции. Это позволит правильно подобрать материал и избежать ошибок при проектировании.

Наличие чертежей существенно упрощает процесс изготовления агрегата. Комплект чертежей пеллетной горелки должен включать в себя деталировку основных узлов и сборочный чертеж агрегата, на котором обязательно обозначаются:

1. Камера сгорания;
2. Емкость для загрузки пеллет;
3. Шнековый транспортер;
4. Нагнетающий вентилятор.

При индивидуальном использовании, элементы конструкции могут отображаться схематично, без проработки конкретных деталей, однако габаритные и присоединительные размеры должны быть указаны с максимальной точностью. Чертежи отдельных деталей должны содержать исчерпывающую информацию о конфигурации и используемом материале.

Как рассчитать мощность котла

Чтобы установить требуемую мощность котла, нужно знать размеры помещения, которое им будет обслуживаться, степень утеплённости дома и погодные особенности района.

Сложный теплотехнический расчёт можно заказать специалистам, а можно самостоятельно сделать примерные расчёты.

Для этого понадобится знать площадь дома.

• Для тёплых регионов берётся 0,8 кВт мощности на 10 м2.
• В средней полосе – 1,2–1,4 кВт на 10 м2.
• А в районах с морозными зимами – 1,5 – 2 кВт.

Если дом плохо утеплён, добавляют от 20 до 40 % мощности.

Например, для дома в 90 м2 принято устанавливать котёл мощностью 9 кВт, но если жильё расположено в северном районе, лучше выбрать котёл 13 – 18 кВт (90 х 1,5 или 90 х 2).

Схема подключения пеллетного котла

Схема подключения пеллетного котла в систему отопления дома идентична схеме подключения любого теплогенератора, будь то газовый котел или котел на дизельном топливе.

Нижний патрубок котла врезается в обратку, верхний патрубок врезается в подачу. Горение пеллет в горелке котла строго контролируется при помощи двух факторов:

• подача топлива шнеком,
• подача воздуха вентилятором.

А потому перегрев котла в штатной ситуации невозможен. Значит, обвязывать металлом подачу котла нет необходимости. Схема пеллетного котла с полипропиленовыми или металлопластиковыми трубами прекрасно работает у многих хозяев долгие годы.

А для внештатных ситуаций, вызванных авариями в линиях электропередач или отказом контроллера котла, стоит предусмотреть схему аварийного отключения подачи топлива и воздуха в камеру сгорания котла. То количество пеллет, которое на момент аварии будет находиться в топке котла, уже неспособно вызвать перегрев теплоносителя в системе отопления.

При такой простоте обвязки, монтаж пеллетных котлов может производить не специализированная организация, а любая строительная организация с лицензией.

Только не доверяйте монтаж пеллетных котлов первым встречным «шабашникам». Это тепловой прибор, предназначенный для сжигания древесного топлива, он является источником повышенной пожарной опасности. И потому установить котел пеллетный они, может быть, и смогут. А вот настроить его и обеспечить пожарную безопасность – уже вряд ли.

Подготовка помещения

При установке пеллетного котла в первую очередь надо правильно подготовить помещение, где будет находиться генератор отопления. Лучше использовать удаленную от жилья зону (хорошо подойдут подвалы, придомовые пристройки, гаражи, иногда котлы ставят на чердаках).

Если помещение с котлом будет находиться по близости к жилым комнатам, то лучше позаботиться о плотной герметичной двери и покрытии полов и дверей моющимися материалами (на них будет постоянно оседать древесная пыль, зола). Лучшим вариантом для облицовки является стандартная кафельная плитка.

Площадь помещения под котел с мощностью 15-18 кВт не должна быть меньше 2,5-3 кв. м., иначе это нарушает правила пожарной безопасности. Температура в помещении не была ниже +10 градусов, чтобы этого добиться стены и потолок можно утеплить пенопластом (достаточно слоя в 10 сантиметров). Необходимости в радиаторах нет.

Влажность выше 40% не приветствуется, так как она снизит эксплуатационный срок системы – если в помещении попадает вода с крыши или через стены, то придется сделать по периметру обшивку гидроизоляционным мембранным материалом.

Еще несколько важных условий при подготовке помещения:

1. Наличие приточной вентиляции. Достаточно отверстия диаметром 12-15 сантиметров. Никаких особо сложных систем кондиционирования не требуется. Можно сделать вытяжку, чтобы в помещении было комфортно находиться.
2. Наличие доступа к дымоходу или организация нового. Для пеллетных котлов подходит только дымоход типа «сэндвич» (с наличием слоя утеплителя). Высота трубы должна быть не менее 5 метров. Рекомендовано устройство сборника конденсата, чтобы скопление влаги не нарушала работы печи.
3. Наличие электропитания в помещении. Пеллетные котлы для автоматизации работы требуют электричества. Также рекомендовано провести свет в помещение, что значительно облегчит работы по обслуживанию печи.

Общая схема, но подробнее читайте ниже

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

• Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
• Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

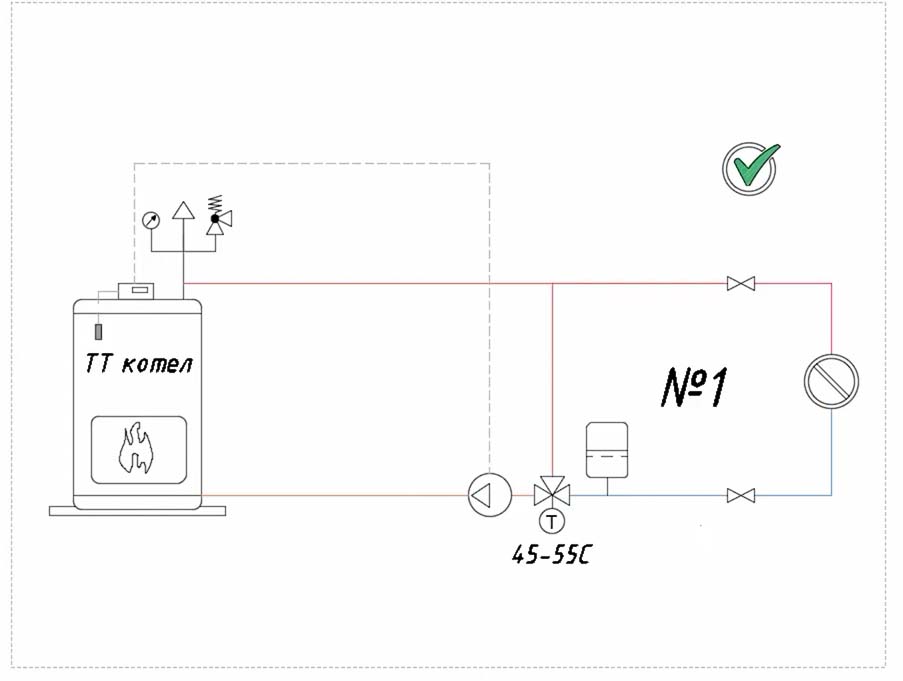

Схема №1

Состав: циркуляционный насос, трехходовой термостатический клапан (для защиты котла от конденсата), экспанзомат (расширительный бачок), собственно, сама система отопления (трубы, радиаторы), группа безопасности.

Плюсы и недостатки схемы

Эта схема обвязки угольного котла отопления максимально надежна. В ней на входе котла гарантированно стабильная температура, а это означает, что внутри камеры не будет образовываться конденсат.

Конденсат внутри котла всегда означает его ускоренную коррозию и износ, а также образование на внутренних поверхностях котла всевозможного рода грязи и смолы, что сильно снижает КПД агрегата.

Недостаток схемы в том, что в систему может подаваться теплоноситель температурой не менее 55 градусов. Для осени или весны эта температура уже является некомфортной, и понизить ее никак не возможно, так как используется трехходовой термостатический клапан. При 45 градусах ваш котел будет просто стоять в режиме ожидания и топливо просто будет расходоваться впустую. Кроме того, дрова в режиме тления опять-таки способствуют образованию смол на стенках котла и снижению его КПД.

Именно поэтому, приобретая клапан, необходимо заранее спланировать, каким видом топлива вы собираетесь топить свой котел. От этого зависит температура теплоносителя на входе в котел и в систему отопления (это два принципиально разных значения).

Рекомендация: к приведенной схеме лучше добавить источник бесперебойного питания. Дело в том, что при внезапном отключении электроэнергии, например, ночью, останавливается циркуляционный насос и кислородный вентилятор. Температура котла при этом повышается, растет давление. Аварийный клапан сброса давления, сработавший один раз на номинальном значении давления, второй раз может не сработать на том же давлении. Как видим, ситуация уже становится опасной, хотя, казалось бы, ничего катастрофического не произошло.

Нормы температурных режимов помещений

Перед проведение любых расчётов параметров системы необходимо, как минимум, знать порядок ожидаемых результатов, а также иметь в наличии стандартизированные характеристики некоторых табличных величин, которые необходимо подставлять в формулы или ориентироваться на них.

Выполнив вычисления параметров с такими константами, можно быть уверенным в достоверности искомого динамического или постоянного параметра системы.

Для помещений разнообразного назначения существуют эталонные стандарты температурных режимов жилых и нежилых помещений. Эти нормы закреплены в так называемых ГОСТах

Для системы отопления одним из таких глобальных параметров является температура помещения, которая должна быть постоянной в независимости от периода года и условий окружающей среды.

Согласно регламенту санитарных нормативов и правил есть различия в температуре относительно летнего и зимнего периода года. За температурный режим помещения в летний сезон отвечает система кондиционирования, принцип ее расчета подробно изложен в этой статье.

А вот комнатная температура воздуха в зимний период обеспечивается системой отопления. Поэтому нам интересны диапазоны температур и их допуски отклонений для зимнего сезона.

В большинстве нормативных документов оговариваются следующие диапазоны температур, которые позволяют человеку комфортно находиться в комнате.

Для нежилых помещений офисного типа площадью до 100 м2:

• 22-24°С – оптимальная температура воздуха;
• 1°С – допустимое колебание.

Для помещений офисного типа площадью более 100 м2 температура составляет 21-23°С. Для нежилых помещений промышленного типа диапазоны температур сильно отличаются в зависимости от предназначения помещения и установленных норм охраны труда.

Комфортная температура помещения у каждого человека “своя”. Кто-то любит чтобы было очень тепло в комнате, кому-то комфортно когда в комнате прохладно – это всё достаточно индивидуально

Что же касаемо жилых помещений: квартир, частных домов, усадеб и т. д. существуют определённые диапазоны температуры, которые могут корректироваться в зависимости от пожеланий жильцов.

И всё же для конкретных помещений квартиры и дома имеем:

• 20-22°С – жилая, в том числе детская, комната, допуск ±2°С –
• 19-21°С – кухня, туалет, допуск ±2°С;
• 24-26°С – ванная, душевая, бассейн, допуск ±1°С;
• 16-18°С – коридоры, прихожие, лестничные клетки, кладовые, допуск +3°С

Вывод

Установка пеллетного котла – процесс сложный и требует большой внимательности. От правильности монтажа и настройки зависит работоспособность и безопасность устройства. Вот почему при отсутствии нужных навыков работ с подключением отопительной и водопроводной системы, лучше доверить это дело специалистам.

• https://tehno-gid.net/dacha/kotly-na-pelletnom-toplive-ustrojstvo-printsip-raboty-luchshie-modeli.html
• https://remont-system.ru/kotly/kak-vybrat-pelletnyy-kotel-dlya-otopleniya-chastnogo-doma
• https://eco-kotly.ru/otopitelnye-kotly-na-pelletah-mehanizm-raboty-vidy-kriterii-vybora/
• https://teplo.guru/kotly/tverdotoplivnye/kotel-na-pelletah-otzyvy.html
• https://MirCli.ru/kotly-otopleniya/pelletnye/
• https://GradusPlus.com/kotly/tverdotoplivnye/pelletnye-kotly-s-avtomaticheskoj-podachej-topliva/
• https://kotlobzor.ru/princip-raboty-pelletnogo-kotla/
• https://pechnoy.guru/otopitelnoe-oborudovanie/kotly/tverdotoplivnye/pelletnyj-kotel/printsip-raboty-pelletnogo-kotla.html
• https://kotle.ru/tverdotoplivnye/ustanovka-pelletnogo-kotla
• https://pechnoy.guru/otopitelnoe-oborudovanie/kotly/tverdotoplivnye/pelletnyj-kotel/ustanovka-pelletnogo-kotla-svoimi-rukami.html
