Печка в гараж своими руками из дисков грузового автомобиля: буржуйка из колес

Нюансы использования пропана

При использовании в качестве топлива пропана необходимо учитывать такие требования по безопасной эксплуатации:

Запрещено подвергать резервуар с газом механическому воздействию. Пропан внутри баллона находится под давлением, поэтому любые повреждения могут нарушить герметичность емкости и привести к взрыву горючего. При перемещении резервуара нужно следить за его целостностью.
Нельзя ставить баллон в местах с высокой температурой или открытым огнем. Тепловое воздействие провоцирует внутреннее расширение газа и повышение давления на стенки емкости. Если оно достигнет критической отметки, газ может выйти наружу. Малейшая искра приведет к его взрыву.
Следует регулярно оценивать баллон на предмет повреждений и утечек. При частом использовании пропана резервуар может разгерметизироваться. Поэтому плановая проверка его целостности – обязательное условие безопасной эксплуатации.

Отопительные печи для гаража: как сделать кирпичную или железную печь для гаража своими руками?

Сразу оговоримся, что в нашем материале речь пойдет о создании железной буржуйке для гаража. Итак, первым делом нужно определиться с формой печки, которая зависит от используемого материала. Если ваша буржуйка будет сделана из трубы – форма будет круглой, если же вы собираетесь сварить печь из листового металла, намного проще сделать её прямоугольной.

В самодельных печах для гаража обязательно должны быть продуманными зоны поддувала и топки – места вывода продуктов горения и накопления золы. Зона топки должна находиться выше поддувала и разделяться горизонтальной перегородкой с прорезями, необходимыми для опадения золы. Если это будет печь для гаража на дровах большого диаметра, в перегородке нужно делать прорези шириной не менее 40 мм. Для угля и мелких дров будет достаточно 10-20 мм.

Под зоной отвода продуктов горения понимают трубу отвода дыма, которую можно расположить или на задней, или на верхней части буржуйки. При использовании заднего способа отвода дыма, для обеспечения хорошей тяги угол наклона трубы не должен быть менее 30°. Но вообще, конечно, предпочтительно предполагается использование вертикального способа отвода дыма.

Для повышения теплопередачи и теплоемкости буржуйки, по её бокам рекомендуется сделать дополнительные ребра. С этой целью к боковым стенкам корпуса буржуйки приваривается несколько металлических пластин толщиной 5 мм под прямым углом к плоскости стенки. Увеличив площадь соприкосновения с воздухом, вы ускорите скорость нагрева помещения.

Наиболее оптимальным вариантом для изготовления корпуса буржуйки будет 300 мм труба с толщиной стенки не менее 5 мм. Если вы не располагаете таковой, но имеете листовой материал толщиной ≥ 5 мм, можете воспользоваться им. Для организации отвода дыма подойдет труба диаметром ≥ 120 мм. Во избежание прогорания толщина стенки на первых метрах должна быть ≥ 2-3 мм. Рекомендуется также сделать ящик под сбор золы, вставляющийся в поддувало. Сделать его можно из листа стали толщиной 3 мм.

В процессе раскроя материала следует учитывать толщину стенок, делая для этого укорачивание или удлинение заготовки. Кроме того, при отрезании стоит учитывать толщину диска болгарки, потому отрезайте заготовки с нужной стороны по линии.

Перед установкой печки в гараж на отработке, её отдельно собирают, выполняя для этого ряд нижеприведенных операций.

Подключите к сети сварочный аппарат и возьмите электрод марки MP-3 или AHO-21 диаметром 4 мм. Установите на сварочном аппарате силу тока в пределах диапазона 140-160 А. Проверьте также тип электродержателя на сварочных кабелях – он должен быть второго типа. Надев сварочную маску со светофильтром С6, который рассчитан на силу тока 200А, одевшись в брезентовую или спец одежду и одев на руки краги, приступайте к сварке.

Соедините прихватками 3 боковых стенки и дно печки. Днище при этом должно располагаться на высоте ≥ 50 мм, для уменьшения нагрева пола. Прихватка выполняется под прямым углом. Сделав прихватки, проверьте перпендикулярность всех плоскостей и для контроля соответствия размерам приложите переднюю стенку. Проваривание стыков деталей выполняйте тавровым швом в горизонтальном положении.

Теперь нужно приварить перегородку между топочной частью и поддувалом. Для удобства изготовления в перегородке предварительно сделайте прорези для просыпания пепла. Как правило, их размещают на 50мм расстоянии от стенок буржуйки с шагом, равным 1,5 ширины самой прорези. Расстояние от перегородки до дна буржуйки не должно быть менее 100 мм. Собрав основные элементы конструкции, прорежьте сваркой отверстие в задней стенке – оно нужно для отвода дыма.

После этого прислоните переднюю стенку буржуйки, отметив место где вскоре будет привариваться перегородка между поддувалом и топкой. Положив переднюю стенку буржуйки в горизонтальное положение, сделайте разметку поддувала и топочного отверстия. Форма последних должна быть прямоугольной. Их нижняя часть должна совпадать с перегородкой между поддувалом и топкой по высоте. Вырежьте с помощью болгарки 2 отверстия и сохраните полученные при этом прямоугольники.

К навесам привариваются дверки поддувала и топки, дверки при этом максимально поднимают к верхней части проема (если этого не сделать, под воздействием температуры они со временем просядут и будут хуже закрываться). Последний этап – приваривание лицевой части буржуйки

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

4 одинаковых колесных диска нужного размера;
болгарка;
сварочный аппарат;
толстый лист металла или печная вставка;
ножки (необязательны).

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см

Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни. Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа

Сбоку устанавливается кран для воды

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

Далее все отдельные части конструкции свариваются между собой.
На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

пруты арматуры диаметром 20 — 24 мм;
стальной уголок;
листовой металл толщиной 4-5 мм;
термостойкая краска;
несколько болтов и гаек;
труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

сварочного агрегата и электродов;
болгарки (УШМ) с набором зачистных и отрезных дисков;
дрели;
газового резака;
наждачной бумаги;
кисти;
кувалды;
молотка;
измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;
Этап 1
изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

Этап 2
стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;
Этап 3
сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;
Этап 4
вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;
Этап 5
Этап 7
соединить все части корпуса в единую конструкцию;
установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;
Этап 8
Этап 9
вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;
Этап 10
при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

опустить дымоотводную трубу в верхнее отверстие и заварить;
Этап 11
зачистить все неровности и дефекты на поверхности устройства;
покрасить готовый прибор термостойкой краской.

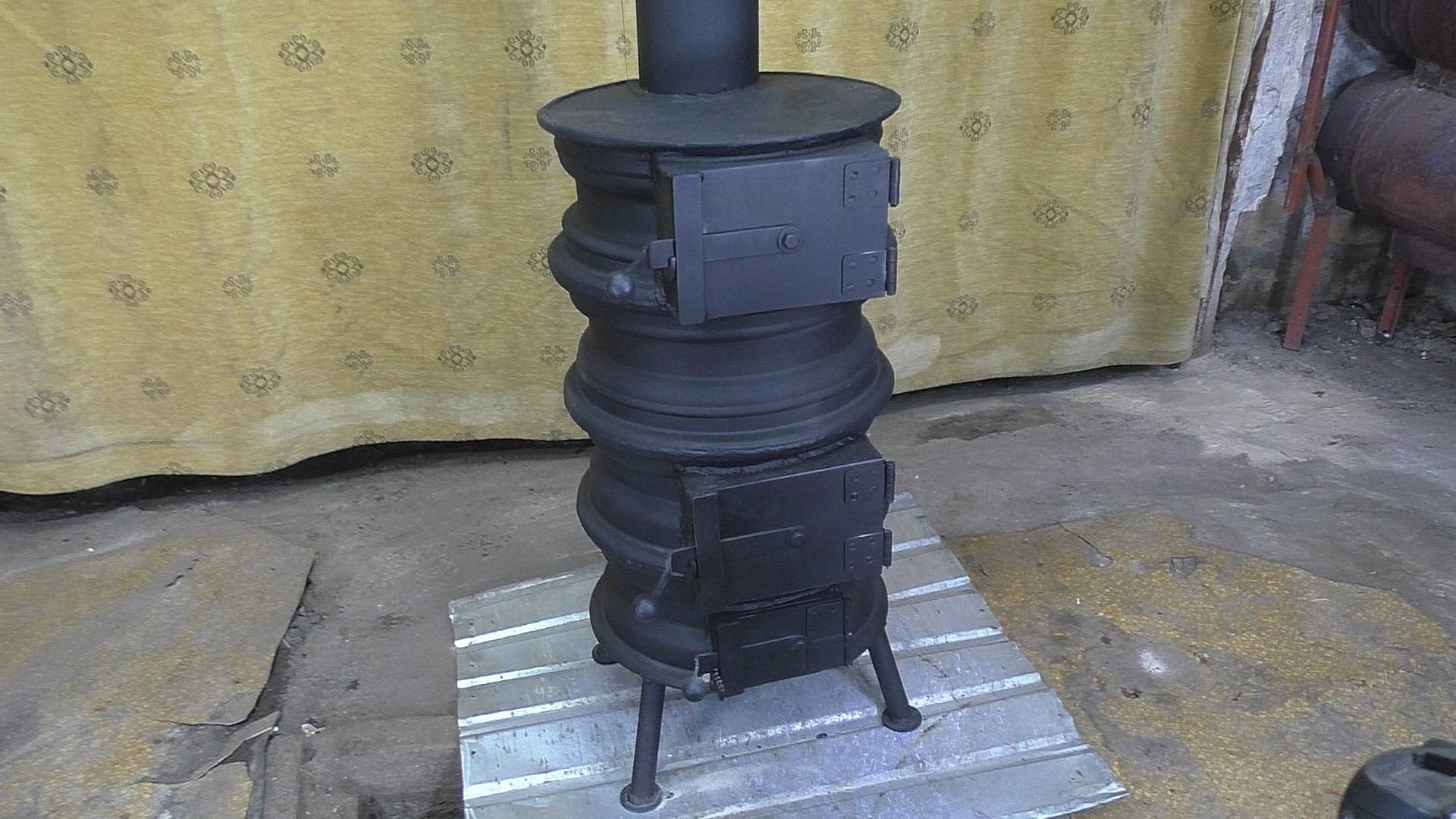

буржуйка из колесных дисков – готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.
