Печь на отработанном масле: 4 варианта конструкции

Эффективность и экологичность печей на отработке

Печи на отработке (или рециркуляционные печи) — это технология переработки отходов путем сжигания в специальных печах, которые обеспечивают повторное использование тепла и газов, выделяющихся в результате этого процесса.

Такие печи имеют ряд преимуществ:

• Экономическая выгода — повторное использование тепла и газов позволяет значительно снизить затраты на производство.
• Экологичность — такой вид переработки отходов является более безопасным для окружающей среды, чем складирование или вывоз на полигон.
• Высокая эффективность — печи на отработке способны обрабатывать большой объем отходов и получать при этом высокую энергетическую отдачу.

Принцип работы печей на отработке

Принцип работы печей на отработке заключается в сжигании отходов внутри специального камеры совместно с воздухом и топливом (обычно природным газом или мазутом). Выделяющиеся газы, содержащие тепло, направляются в теплообменник, где они охлаждаются и отдают свою тепловую энергию, обогревая при этом воду или пар.

При этом твердые остатки отходов, которые не подверглись сгоранию, попадают в специальный отсек для дальнейшей обработки.

Особенности эксплуатации печей на отработке

При эксплуатации печей на отработке необходимо учитывать следующие особенности:

• Необходимость регулярного технического обслуживания — для поддержания эффективности работы и безопасности процесса.
• Подбор оптимальных режимов работы — для достижения максимальной эффективности и минимизации вредного воздействия на окружающую среду.
• Учет требований экологического законодательства — для соблюдения нормативов по выбросам вредных веществ и защите окружающей среды.
• Обеспечение безопасности труда — так как эксплуатация печей на отработке может быть связана с опасными процессами, необходимо соблюдать соответствующие меры безопасности.

Как сделать печку на отработке пиролизного типа

Буржуйка на отработке состоит из трех основных элементов:

• емкости для масла с крышкой и заслонкой;
• закрытой камеры сгорания;
• камеры дожигания.

Печь в обязательном порядке должна иметь дымоход, длина которого составляет не менее 4 м. Емкость для масла, согласно чертежу буржуйки своими руками, выполняется из отрезка трубы диаметром 345 мм, длиной 100 мм. К нижней ее части приваривается крышка из листового металла. Верхняя съемная крышка изготавливается из трубы диаметром 352 мм, к которой необходимо прикрепить с помощью сварки бортики высотой 600 мм. В крышке выполняется центральное отверстие размером 100 мм, предназначенное для камеры сгорания, а также боковое (диаметром 60 мм) – для поддува воздуха, которое закрывается вращающейся крышкой.

Согласно чертежу печки на отработке, для изготовления камеры дожигания используется труба диаметром 352 мм, высотой 100 мм. В нижней и верхней ее частях выполняются отверстия размером 100 мм. Первое предназначено для трубы камеры сгорания, а второе – для дымохода. Ближе к дымоходному отверстию необходимо приварить перегородку высотой 70 мм, шириной 330 мм.

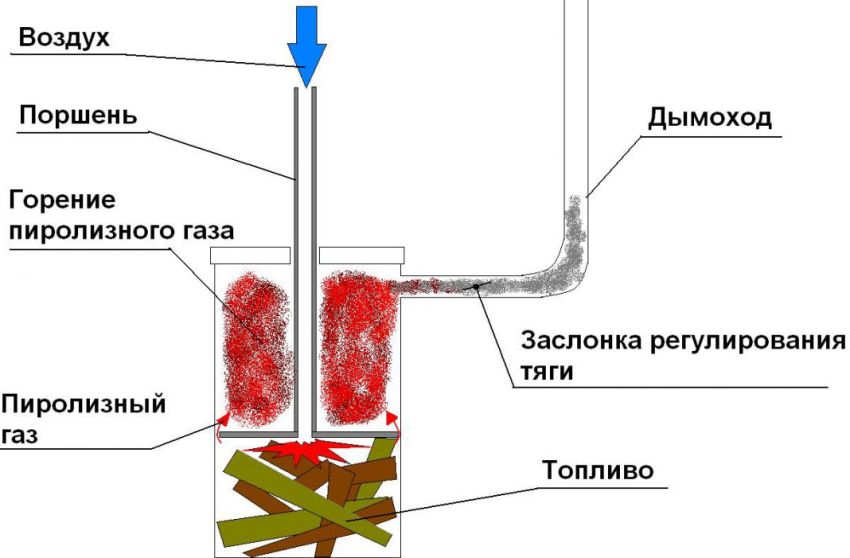

Схема печки на отработке пиролизного типа

В трубе камеры сгорания с помощью дрели выполняются отверстия по всей ее высоте, оставляя незадействованными нижнюю зону высотой 20 мм и верхнюю (50 мм). После завершения всех сварных работ следует проверить герметичность и надежность швов. Далее организовывается испытание печи. В емкость для масла заливается отработка. Сверху добавляется керосин. Выполняется аккуратный поджиг при открытом поддувале, с помощью которого после нагрева печи осуществляется регулировка интенсивности тепла.

Для обогрева гаража, небольшой мастерской или жилого помещения можно воспользоваться печкой на отработке, которая обладает рядом достоинств. Аппарат можно приобрести в готовом виде или выполнить самостоятельно, воспользовавшись чертежами из сети интернет. Перед тем как сделать печь, следует изучить последовательность действий, чтобы впоследствии получить практичное и эффективное устройство.

Специфики выполнения отверстия

Если вам необходима горелка на отработке, чертежи до момента изготовления вы можете приготовить своими силами. Для того чтобы сделать калиброванное отверстие, необходимо в сферообразную часть независимой конструкции установить жиклер требуемого диаметра. Для этого проделывается отверстие, диаметр которого должен оказаться меньше наружного диаметра жиклера. Потом происходит обработка при помощи развертки. На последнем шаге жиклер запрессовывается в середину, а после тщательно полируется. Если понадобится изготовления горелки большой мощности диаметр жиклера обязан быть увеличен до предела в 0,5 миллиметра. В качестве альтернативного решения можно высверлить два небольших отверстия, выполняя между ними шаг в 7 миллиметров или больше. Как только эта операция будет закончена, горелка на отработке для котла может быть собрана.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

• бытовые печи;
• водонагревательные агрегаты;
• отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура

Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива — пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% . Соответственно, расход горючего в самодельных отопителях значительно выше — от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном — сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего — до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло — отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки — сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

• моторные масла и смазочные средства, используемые в различных видах транспорта;
• индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

• Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
• Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
• Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

• представляет опасность для здоровья, если продукт сгорает не полностью;
• большие габариты дымохода — 5 м в длину;
• сложность поджига;
• плазменная чаша и дымоход быстро засоряются;
• работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

• переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
• твердые отходы с отработкой;
• растворители;
• продукты, которые не подлежат такой же переработке, как отработка;
• нефтетопливо природного происхождения из разлива;
• другие неиспользованные нефтепродукты.

Требования к установке и эксплуатации печи на масле

Печь + горелка

В заключение напомним еще об одном способе достаточно эффективного капельного сжигания отработки. Это – водно-масляная горелка. Когда-то такими широко пользовались строители и дорожники для разогрева битумных котлов, но ныне он практически вышел из употребления потому что водно-масляная горелка сама по себе плоха: прожорлива, много коптит. Однако, если ее пристроить к топочной дверце любой печи (воздух поступает через поддувало), то в горячем топочном пространстве пары масла отлично догорят и водно-масляная капельная печь покажет весьма неплохой КПД.

Устройство водо-масляной горелки несложно: в раскаленную чашу, над которой идет поток воздуха, капают одновременно топливо и вода. Капли воды взрываются, как на раскаленной сковородке, и разбрызгивают масло в туман. Пары топлива потоком воздуха (печная тяга или наддув) через раструб идут в топку печи, где и сгорают. Сложность в данном случае в необходимости настройки 2-х капелей, топливной и водяной, но конструктивно водно-масляная горелка проще любой из описанных выше печей, кроме фитильной. Зато ее КПД в комплексе с печкой-буржуйкой не хуже, чем у печей с пламенной чашей. Как своими руками сделать водно-масляную горелку для печи, см. напоследок видео:

https://youtube.com/watch?v=a37Uz3E5sGg

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Монтаж печи, работающей на отработанном масле

Что собой представляет горелка Баббингтона

Конструкция горелки Баббингтона на топливе жидкого типа очень проста для того, чтобы ее можно было собственными руками сделать в мастерской дома. Горелка на отработке имеет следующие ключевые узлы и детали:

• емкость с отработкой;
• топливопровод;
• топливный насос; включеный в разрыв топливопровода;
• полусфера с отверстием небольшого диаметра;
• воздушная распылительное устройство, выходящая в это отверстие;
• поддон для стекающего топлива.

Схема устройства горелки

Топливопровод оканчивается на некоторой высоте над полусферой, отработка течет по ней и выветривается, пары вовлекаются в воздушную струю, организуя топливную смесь. Не успевшее испариться горючее проникает в поддон, а из него по системе труб — назад в топливную емкость.

Не обращая внимания на кажущуюся легкость устройства, для его эффектной и, основное, неопасной работы требуется точно сделать важные детали и правильно разместить их относительно друг друга. Благодаря этому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них габаритам.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Методика выполнения работ

Если вы подумали о том, как выполнить горелку на отработке, то с боковой стороны сопла нужно сделать отверстие, которое обязано оказаться очень широким, чтобы воплощать в жизнь не тяжелый розжиг устройства. Спираль нагрева масла не должна быть излишне большой, будет достаточно около 3 витков. Изделия которые уже готовы крепятся на установочной пластине, а после встраиваются в любой котел, в качестве которого выступит и рукодельный. После того как работы закончены нужно подсоединить топливную и воздушную магистраль, а потом обеспечивается подача воздуха и масла.

Если делается горелка на отработке из резака, то для самого обычного способа топливоподачи выступает самотек, для чего емкость с отработанным маслом необходимо закрепить к стенке, разместив поэтому, чтобы компонент находился выше горелочного устройства. От емкости ложится трубка. Когда делается горелка на отработке из распылителя краски, то для перекачки масла в этом случае применяется насос. При этом в последствии могут быть использованы даже датчики контроля, а еще блок управления. Эта технология дает возможность получить горелку, которая функционирует автоматически. Применение данного устройства считается максимально неопасным.

Меры безопасности

Достоинства и особенности

Отопительные печи Булерьян имеют самые разные конфигурации и размеры, позволяющие без проблем отапливать до 1100 кубометров помещения. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими моментами:

1. Безопасность. Отопительная печь данной конфигурации не разогревается до накала металла, не выжигает кислород.
2. Отопление осуществляется равномерно по площади всего дома.
3. Скорость отопления. Печь Булерьян любой конфигурации способна прогреть даже большое помещение достаточно быстро.

Бренеран с водяным контуром

Работа печи является автономной – она работает на топливе, не задействуя ни газ, ни электричество.

Обслуживание печи – не трудоемкий процесс, поскольку количество золы очень невелико.

Одна загрузка топлива может дать работу печи в течение 8–12 часов без дополнительного подкладывания.
Процессом отопления можно управлять.

Дожиг газа в отдельной камере обеспечивает КПД 85%.

Но у печей Булерьян с водяным контуром есть и другие особенности, о которых не стоит забывать в процессе ее эксплуатации:

1. Дрова для печи должны быть хорошо просушены. Также лучше всего при этом использовать породы, которые не выделяют смол.
2. При оборудовании дымохода необходимо произвести качественное утепление трубы. Иначе может возникнуть появление конденсата. Все это снижает теплоотдачу.
3. Во второй топочной камере газы сгорают не полностью.
4. Расстояние между печью и стенами, которое должно составлять не менее полуметра для выполнения условий пожаробезопасности. Это является достаточно веской проблемой для домов небольшой площади. Некоторым образом решить этот вопрос позволяет обшивка стен. рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала стена обшивается утеплителем, а затем происходит крепление листов металла. Это обеспечит не только пожаробезопасность помещения, но и усилит эффект теплоотдачи. В этом случае максимально допустимое расстояние равняется 20 см.
5. Пыль и грязь – это еще одна немаловажная проблема печей Булерьян. Пыль, которая попадает в трубы, выжигается очень высокой температурой, вследствие чего образуется неприятный запах. А поскольку появление пыли в трубах неизбежно, то и неприятный запах при работе печи – тоже. Также и грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Так разносятся и различные вирусные заболевания. Поэтому в домах, отапливаемых с помощью таких печей, необходимо чаще делать влажную уборку, а так поддерживать хорошую вентиляцию .

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран) .

При выборе отопительной печи Булерьян с водяным контуром, стоит обратить внимание не только на ее конфигурацию, но и на материал изготовления дверцы. Они бывают сделаны как из металла

так и из стекла

Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции

так и из стекла . Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции.

Как сделать горелку самостоятельно

Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:

Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:

1. Любая металлическая деталь с полусферическим концом может выступать форсункой

Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.

• Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
• Медная трубка диаметром 10 мм для топливного тракта.
• Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
• Фитинги резьбовые, служат для присоединения медной трубки к корпусу.

Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).

Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:

Пример расчета размеров печи

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

История возникновения горелок на отработанном моторном масле

Горелки на отработке получили глобальное распространение у нас в государстве во второй половинке 20 столетия. Население искало дешёвый способ обогревания помещений.

Применение отработки, которая не стоила фактически ничего, было очень рентабельным если сравнивать с покупкой угля, дров и даже торфа, не говоря о теплоснабжении газом или электротоком. Из-под рук домашних умельцев выходили больше или меньше экономные и безопасные устройства.

Принцип их действия напоминал достаточно известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в индивидуальной газогенераторной камере.

Основной сложностью подобных устройств была крепкая сажа и внезапный зловонный запах из-за неполного сгорания топлива. Во избежание этого, горючее в первую очередь разлагали на фракции при большой температуре, а потом дожигали эти фракции в отдельности.

Во второй половине 60-ых годов XX века британский изобретатель Роберт Баббингтон получил патент на собственную печь, сначала предназначая ее для работы на солярке. По окончании периода действия патента конструкция стала доступна для повторения, как промышленными фирмами, так и домашними умельцами. Рукодельная горелка на отработке конструкции Баббингтона более экономично и безопаснее иных конструкций горелок.

Разновидности печей на отработке
