Советы по эксплуатации бубафони
Бубафоня
Чтобы пользоваться бубафоней было удобно, а сама печь была максимально эффективной и безопасной, запомните следующие простые рекомендации:
- постарайтесь сделать дымоход разборным. Так вам будет попросту удобнее его чистить;
- после сборки печи попробуйте протопить ее топливом с разной влажностью. Так вы определите самый оптимальный вариант горения;
- периодически проверяйте состояние печи по время работы. В котельном помещении обязательно поместите огнетушитель, ящик с песком и прочие противопожарные принадлежности.
Теперь вы знаете, как сделать бубафоню и сможете быстро решить все задачи по организации обогрева собственного дома и любого другого помещения своими руками. Ничего трудного в этом нет – достаточно попросту следовать положениям приведенной инструкции и все получится.
Удачной работы!
Список источников
- svoimi-rykami.ru
- otoplenie-guide.ru
- sam-stroitel.com
- udobnovdome.ru
- StroyVopros.net
- legkovmeste.ru
- kotel.guru
- funer.ru
- izobreteniya.net
- homeli.ru
- kladempech.ru
- kotel-otoplenija.ru
Процесс сборки
Теперь потребуется изготовить металлическую “пятку”, с дистанционным рёбрами. Ребра любят делать изогнутыми, предполагая некоторое завихрение, согласно силе Кориолиса и удлинение его пути, что представляется маловероятным при слабом изгибе. Просто пластины вырезаются из того же баллона. Высота рёбер, должна быть около 10% ширины металлического блина. В центре, между рёбрами, иногда приваривают шайбу с отверстием, объясняя это формированием некоторого сопла. Но часто, она создаёт излишнюю помеху, по отзывам некоторых пользователей.
Зазор, который оставляют между краем пятки и боковой стенкой топки, должен составить не менее 5% от размера блина. Если предполагается частое использование не очень сухих дров, зазор делают больше. Пятку приваривают к трубе первичной подачи и получают, таким образом, поршень. Его толщина, имеет обратную зависимость от диаметра и в основном играет роль груза. Лёгкий блин, не сможет придавить дрова, произойдёт активное возгорание и возникнет обратная тяга. Слишком тяжёлый, своим весом задавит пламя. Для блинов 30 см, нормальной толщиной будет 6-10 мм, а для бочки ~ 3-4 мм. Промежуточные значения, можно рассчитать через пропорцию. Сверху, на входном отверстии патрубка, монтируется воздушная заслонка, а если подвод коаксиальный – то две. С их помощью будет осуществляться регулировка режимов, от максимального, до самого длительного.
Далее, у верхней кромки самого баллона, необходимо вырезать отверстие под дымоотвод и вварить туда соответствующий отрезок трубы. В месте перехода горизонтального отрезка дымоотвода, в вертикальный дымоход, желательно устроить ёмкость, для сбора конденсата, с краном его слива. Остаётся смонтировать дымоход, длина которого должна быть, не менее 5 м и приступить к испытаниям. Если описанная конструкция предполагается других габаритов, то размеры увеличиваются пропорционально. Для версии на основе бочки, потребуется увеличить сечение всех труб и величину зазора в топке. Повышая интенсивность снятия тепла с краснеющих стенок, нужно оснастить их конвекционным теплообменником, а лучше устроить обдув вентилятором.
Сравнение котла Стропува и печи Бубафоня
Наш анализ мы начнем со сферы применения. Если речь идет о жилом доме, однозначно, преимущество принадлежит котлу Стропува. Характеристики этого агрегата позволяют ему работать продолжительное время на одной загрузке, он стабильный и надежный. По крайней мере, случаев полного отказа еще не встречалось. Принцип работы котла Стропува позволяет подключить к нему как высокотемпературное отопление, так и систему ГВС с теплыми полами. Бубафоня этим похвастаться не может.
Она скорее подходит для обогрева теплиц, гаражей, максимум дачи. Для более серьезных проектов она просто неприменима. Преимущества конструкции котла Стропува:
- беспрерывная работа на угле 5 дней;
- стабильность температуры;
- удобство загрузки топлива, по сравнению с Бубафоней.
Есть и минусы, такие как сложность обвязки, необходимость в отдельном помещении и невозможность ремонта до полной остановки. Также нельзя добавить топлива во время работы печи и поэтому приходится разжигать ее заново каждый раз после новой загрузки топки. Но при этом все равно для серьёзных проектов из двух сравниваемых агрегатов подходит только заводская печь Stropuva. Зато изобретение Афанасия Будякина отлично подходит для хозпомещений, так как сделать печь Бубафоня можно быстро и недорого, что в данном случае имеет определяющее значение.

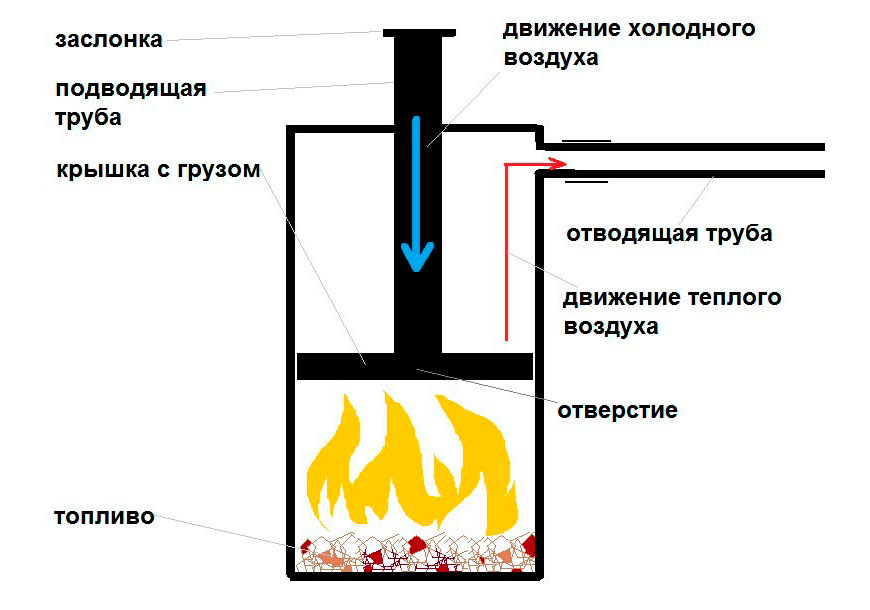

Печь Бубафоня из газового баллона длительного горения. Как сделать печь Бубафоня своими руками
Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.
Из газового баллона длительного горения
Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:
- У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
- В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.
- Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
- В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
- Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.
Важно!
Желательно предусмотреть защиту для дымохода в виде специального колпака-отражателя. Это позволит не допустить проникновения влаги и атмосферных осадков внутрь, приводящее к затуханию пламени.
Из трубы
Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.
Из листовой стали
При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.
Изготовление печи «Бубафоня» своими руками
Размеры конструкции указывать нет смысла, так как каждый ее делает из того, что есть под рукой. Поэтому для изготовления печи длительного горения может подойти:
- металлическая бочка с толстыми стенами;
- пустой газовый баллон;
- большого или среднего диаметра отрезок трубы;
- листовой металл, который нужно будет согнуть и сварить.
Проще всего емкость для котла сделать из газового баллона. Достаточно будет просто срезать его верхнюю часть, и приварить к ней фиксаторы или упоры, которые будут удерживать крышку на корпусе.
Как сделать печь «Бубафоня» из бочки
Несложно своими руками изготовить конструкцию длительного горения из бочки с приваренной, закатанной или заклепанной крышкой.
Этапы работ:
- Для изготовления корпуса верхнюю часть бочки с помощью болгарки необходимо срезать вместе с небольшой частью емкости. В зависимости от ее размера срезать можно от десяти до пятнадцати сантиметров.
- Чтобы край емкости не был острым, кувалдой или молотком нужно загнуть его вовнутрь бочки.
- На крышке края загибаются наружу. Теперь корпус крышкой закрывать будет удобно.
- Если подготовленная емкость без крышки, то ее следует сделать своими руками. Для этого нужно вырезать из металла необходимых размеров блин и приварить к нему металлическую полоску. Чтобы печь удобно было эксплуатировать, сверху крышки приваривается ручка. К котлу слишком плотно крышка прилегать не должна. Через щели в верхнюю камеру горения будет подаваться кислород.
- Если в качестве корпуса для печи будет применяться кусок трубы, то к нему необходимо будет приварить дно и описанным выше способом соорудить крышку.
- Листовой металл, из которого будет изготавливаться котел для печи длительного горения, нужно согнуть с помощью листогиба или подручных средств. Затем из него следует сварить цилиндр, к которому приваривается дно и делается крышка.

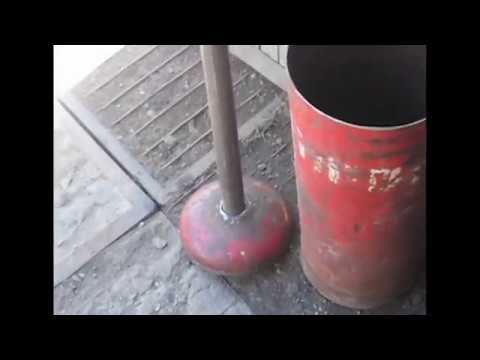

- После того как корпус готов, делается поршень. Для этого в металлическом блине, диаметр которого меньше емкости, вырезается отверстие, равное диаметру подготовленной трубы.
- К одной из сторон блина привариваются несколько уголков или полос металла, которые обеспечат доставку воздуха для горения дров, не давая поршню плотно на них улечься.
- Уголки или полоски из металла крепятся от наружного края, до края внутреннего отверстия. Чтобы воздух лучше расходился по сторонам, к ним можно приварить еще один блин меньшим диаметром с небольшим отверстием посередине.
- Трубу, длина которой должна быть на шесть — десять сантиметров больше высоты емкости, необходимо вставить в отверстие поршня и приварить. Чтобы через некоторое время эксплуатации печи трубу не «повело» от высоких температур, рекомендуется сделать дополнительные ребра жесткости.
- В центре крышки для трубы поршня вырезается отверстие, которое должно быть чуть больше диаметра трубы.
- В верхней части котла, отступив от края несколько сантиметров, следует сделать отверстие под дымоотводную трубу. Для конструкции, сделанной из газового баллона, диаметр трубы должен быть не менее десяти сантиметров, а для емкости большего диаметра – около пятнадцати сантиметров.

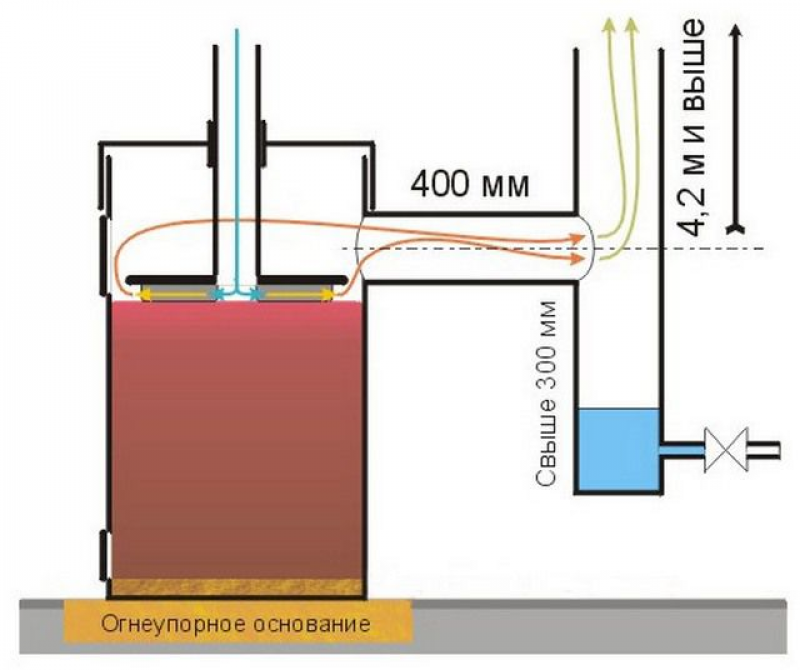

- Состоять дымоход должен из горизонтальной части длиной в сорок сантиметров и вертикальной части не менее двух-трех метров длиной.
После приваривания дымохода к подготовленному отверстию, печь длительного горения «Бубафоня» готова. Теперь нужно проверить ее работу, для чего необходимо загрузить в нее дрова и разжечь их. После того как верхние поленья займутся, в котел устанавливается поршень и надевается крышка.
Использовать печь «Бубафоня» можно не только для обогрева самых разных помещений, но и с успехом применять вместе с системой водяного отопления.
Конструкция «Бубафоня» с водяной рубашкой своими руками
Чтобы увеличить возможности печки, ее можно сделать с водяным контуром. Для этого вокруг котла нужно соорудить водяную «рубашку» и подвести к ней отопительные трубы. Образующееся в печи тепло нагреет воду, которая будет двигаться по трубам отопительной системы.
Для изготовления водяной «рубашки» можно взять емкость, диаметр которой будет больше диаметра печи или согнуть в кольца два куска листового металла. Должен получиться замкнутый металлический кожух, оптимальная толщина которого должна быть около трех миллиметров.
Внутрь кожуха устанавливается печь, и подсоединяют к нему трубы, которые подводят воду и воздух. В верхней части конструкции должен быть расположен отвод подачи, а в нижней – обратка.
На последнем этапе работы изготавливается подходящей величины крышка и печь «Бубафоня» с водяной «рубашкой», сделанная своими руками, готова к эксплуатации.
Эксплуатация печи Бубафоня
Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

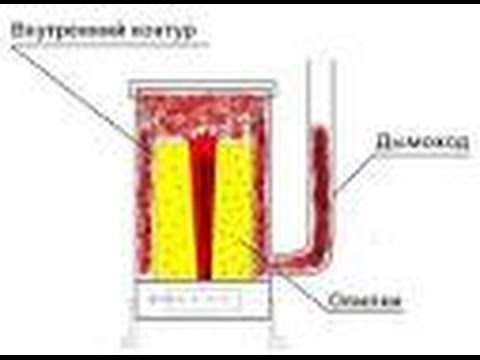

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро
Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором; важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня; дымоход такой конструкции должен быть разборным. Это упростит очищение детали
Это упростит очищение детали
Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге
Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.
Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.
Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.
В качестве топлива могут применяться:
- Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
- Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
- Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.
Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.
Но в случае заправки углем такой способ не даст никакого результата.
В такой ситуации применяют чуть более сложную технологию:
- Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
- Древесное топливо поджигают и закрывают дверцу.
- Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
- Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.
Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.
Для этого:
- После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
- В помещении с печью должен быть огнетушитель и ящик с песком.
- Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.
Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:
- В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
- Перед началом отопительного периода следует очистить дымоход от сажи.
- Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.
Розжиг печи
Чтобы затопить такую печь, следует:
• снять крышку и поршень;
• загрузить дрова в камеру до отметки;
• засыпать сверху щепки и бумагу для растопки;
Закладывание топлива
• разжечь дрова;
Розжиг печи «Бубофаня»
• установить поршень и крышку обратно в корпус;
После закладки дров в печь вставляется «блин», а затем она закрывается крышкой
• разжечь печь можно и с помощью горящей ветоши, смоченной в бензине, бросив ее в воздухоподающую трубу; через нее же можно и понемногу добавлять топливо.
Посмотрите видео, печь Бубафоня своими руками:
Прочитайте статьи: Печь Буржуйка СЃРІРѕРёРјРё руками и Печь для бани РёР· металла СЃРІРѕРёРјРё руками
печь бубафоня .
| Печь бубафоня убьет вас / the furnace is deadly dangerous / This oven can kill your family |
|
| ||||||||||
Нажми для просмотра| печь бубафоня за один день |
|
| ||||||||||
Нажми для просмотра| бубафоня, Чистка, Проверка длительности горения |
|
| ||||||||||
Нажми для просмотра| Бубафоня/ Отопление мастерской |
|
| ||||||||||
Нажми для просмотра| Как сделать печь длительного горения, бубафоня из газового баллона |
|
| ||||||||||
Нажми для просмотра| Новая печь “Бубафоня R2D2” |
|
| ||||||||||
Нажми для просмотра| Bubafonya 240 |
|
| ||||||||||
Нажми для просмотра| БУБАФОНЯ -УТОПИЯ ИЛИ ПАНАЦЕЯ? ПЕЧЬ ДЛИТЕЛЬНОГО ГОРЕНИЯ |
|
| ||||||||||
Нажми для просмотра| Печь Бубафоня для гаража, топка на 380мм |
|
| ||||||||||
Нажми для просмотра| Шахтник Бубафоня и Слобожанка |
|
| ||||||||||
Нажми для просмотра| СЕКРЕТНЫЕ) Доработки Распределителя Воздуха (ПОРШНЯ) Котел Верхнего Горения Бубафоня |
|
| ||||||||||
Нажми для просмотра| Абалденная доработка моей Бубафони. Просто супер как стала работать. |
|
| ||||||||||
Нажми для просмотра| Самоделки. Печь Бубафоня. Без прикрас. Опыт использования. Часть 8 |
|
| ||||||||||
Нажми для просмотра| БУБАФОНЯ В ТЕПЛИЦЕ – подача воздуха с улицы (часть 3) |
|
| ||||||||||
Нажми для просмотра| Печь на опилках горение 24 часа на одной загрузке |
|
| ||||||||||
Нажми для просмотра| Бубафоня с водяной рубашкой – полный тест, часть 1 |
|
| ||||||||||
Нажми для просмотра| Печь на сутки / wood-burning stove by the Hot Master’s instructions / large oven for home |
|
| ||||||||||
Нажми для просмотра| Бубафоня на покрышках, отлично горит |
|
| ||||||||||
Нажми для просмотра| Печь ракета жуть / dangerous furnace |
|
| ||||||||||
Нажми для просмотра| Бубафоня без поршня .Возможно ли такое? |
|
| ||||||||||
Нажми для просмотра| Соседи Гады /соседи враги / выбрать соседа можно / как выбрать соседа |
|
| ||||||||||
Нажми для просмотра| Коптильня домашняя убивает / smokehouse will kill your family / smokehouse is harmful |
|
| ||||||||||
Нажми для просмотра| Печь Бубафоня для Умной теплицы |
|
| ||||||||||
Нажми для просмотра| Бубафоня- совершенству нет предела. |
|
| ||||||||||
Нажми для просмотра| Печь Бубафоня из газового баллона. Хозяйство Кулешова В.И. |
|
| ||||||||||
Нажми для просмотра| бубафоня опасна для теплицы! я в шоке! ужас! |
|
| ||||||||||
Нажми для просмотра| 1/2 СамоДельный котёл длительного горения “БубАфоня” из газового баллона. |
|
| ||||||||||
Нажми для просмотра| Как сделать печь Бубафоня! Миф или реальность! |
|
| ||||||||||
Нажми для просмотра| КОТЕЛ БУБАФОНЯ С ВОДЯНОЙ РУБАШКОЙ ЭКВИПТЕХ |
|
| ||||||||||
Нажми для просмотра| Бубафоня раскалилась до красна |
Этапы постройки бубафони из баллона
Перед самим изготовлением нужно определиться с размерами печи.
Подготовка баллона
- Срежьте аккуратно верхнюю часть. Сохраните её. В будущем она сыграет роль крышки.
- Приварите полосу из стали к корпусу печки. Это будет бортик, который не даст крышке сдвигаться с корпуса.
- Теперь нужно сделать прижимной круг, благодаря которому топливо будет придавливаться, а в топку поступать кислород, обеспечивая длительное горение.
- Возьмите толстый (3–4 миллиметра) лист из стали и вырежьте из него круг. Сделаем из него распределитель воздуха. Его диаметр должен быть немного меньше основного каркаса печи. Зазор между краем распределителя воздуха и стенами газового баллона равен 1/20 диаметра «блина». Сделайте в нём отверстие посередине. Для того чтобы тяга была эффективной, это отверстие должно быть не менее 10 сантиметров. Приварите к нему воздуховодную трубу. Её высота должна быть на 20 сантиметров больше корпуса печки.

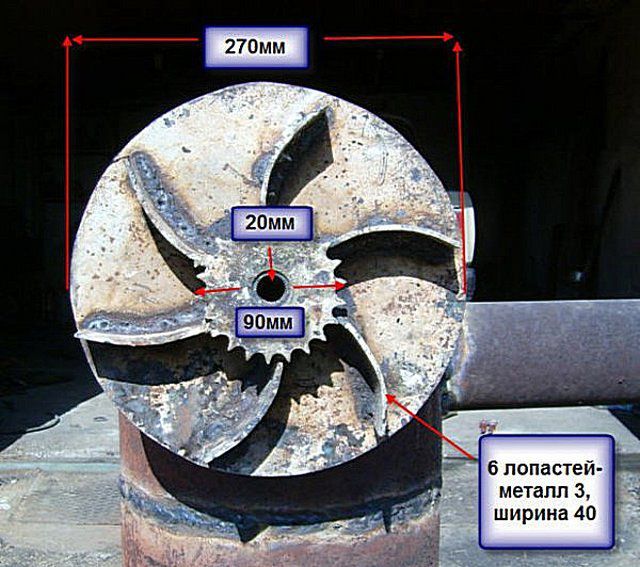

- Внизу пластины распределителя воздуха приварите 6 металлических лопастей. Они нужны чтобы в нижней камере топливо сгорало равномерно, а пиролизные газы в верхней камере горели полностью.
Дымоход и место закладки топлива
- В нижней части каркаса сделайте отверстие в форме прямоугольника, используя болгарку. К нему приварите завесы и навесьте дверцу. Для обеспечения полной герметичности, обшейте дверцу асбестовым шнуром по краям. Немного ниже таким же образом можно сделать ещё одну дверцу, но немного меньше. Через неё удобно будет чистить бубафоню.
- Чтобы сделать дымоход, необходимо в крышке проделать отверстие, через которое будет осуществляться выход отработанных газов и создаваться нужная тяга. Диаметр трубы для него должен составлять 10–15 сантиметров. Меньшие размеры нежелательны.
- Сделайте колено дымохода из двух труб. Обрежьте их края по углом 45 градусов и сварите друг с другом, образуя угол 90 градусов.
0e60f6749268fd9c27e615bba3f77700.jpe - Все части печи готовы. Теперь нужно собрать их вместе и загрузить топливом. На дрова можно насыпать опилок и бумагу для более быстрого и удобного розжига.

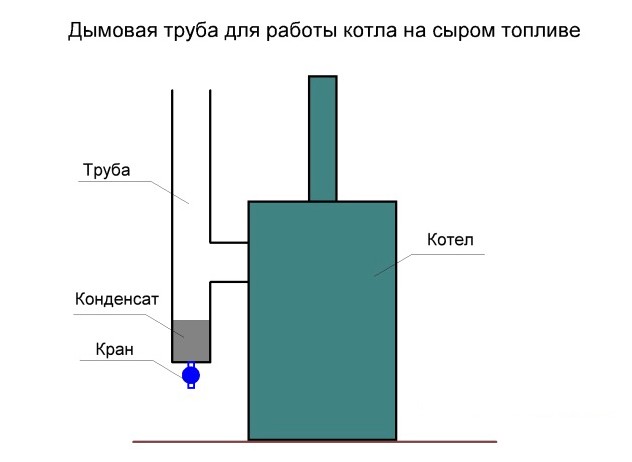

Если печь предполагается топить не только сухими дровами, то трубу стоит продлить книзу и сделать место для сбора конденсата.

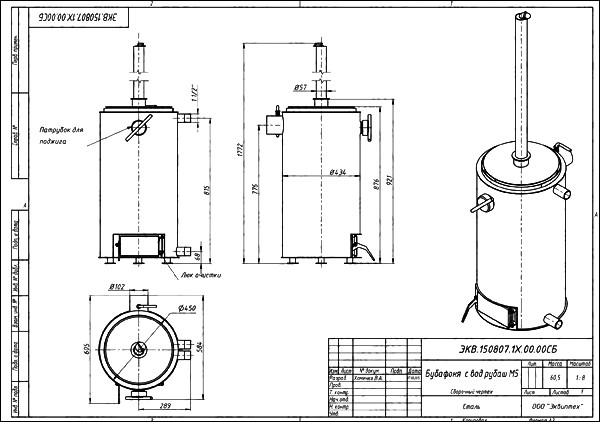

Чертёж печи с указанием всех деталей и размеров
Сборка сооружения
- Загрузите топливо в печь. Дрова расположите вертикально, посыпьте их щепками и положите бумагу.

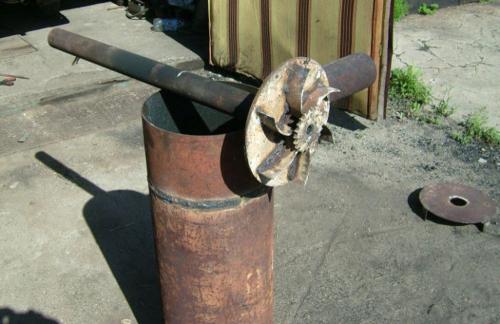

- Установите распределитель воздуха или «поршень».
- Последний этап — установите крышку.
