Что лучше водяной или электрический пол
По эффективности сравнимы. Отличия в стоимости. Обустройство водяной конструкции дороже пола на электричестве. Но подключение к электричеству при эксплуатации обойдется дороже.
В частных постройках используется монтаж газового котла, батарей с высоким значением теплоотдачи.
В многоквартирных зданиях устройство водяного пола трудновыполнимо, поэтому монтируется электрический пол. При этом , карбоновые маты и специальный электрокабель. К преимуществам электрического пола относится простота монтажа.
Если установить дома пол на водяном отоплении, то данная схема имеет следующие преимущества:
- Прогрев масштабных площадей.
- Характеризуется экономичностью.
- Отличается низкими теплопотерями.
- Отсутствуют зоны перегрева.
- Длительный срок службы.
К минусам относится сложность конструкции, которую трудно выполнить своими руками. Существуют трудности при управлении температурой.
Электронный теплый пол имеет следующие достоинства:
- Равномерность обогрева.
- Простота в регулировке температуры.
- Характеризуется несложной установкой.
- Система монтируется в квартирах.
При планировании подобной конструкции учитываются следующие факторы:
- разновидность напольного покрытия;
- планировка интерьеры;
- мощность электрических сетей.
Среди недостатков можно отметить расход электроэнергии и необходимость заранее планировать интерьер.
При таких характеристиках для квартиры с центральным отоплением подойдет электрическая система. Для квартир с отдельным котлом подойдет конструкция с теплоносителем из воды.
Типичные ошибки комбинированных систем
Желание сэкономить приводит к различным вариациям предлагаемых схем. В процессе упрощения иногда исключают важные элементы и система отопления в итоге выглядит так:
Но так делать все же неправильно, потому что:
- В этой схеме отсутствует развязка (независимость) двух оставшихся насосов котла 1 и контура теплых полов 3, т.к. они подключены к общим точкам схемы A и B, между которыми есть большое гидравлическое сопротивление. В отличие от схемы с гидравлической стрелкой, где между точками A и B (D и C) сопротивление очень мало (на то он и гидравлический разделитель).
- В некоторых ситуациях (когда все радиаторы закрыты, а теплый пол работает) насос котла и насос теплых полов работают последовательно, мешая друг другу. Это приводит к изменениям расхода теплоносителя через теплообменник котла.
- В ситуациях, когда работают и радиаторы, и теплый пол, насос теплых полов 3 при определенных положениях смесительного клапана 2 снижает перепад давления между точками A и B и тем самым снижает циркуляцию теплоносителя через контур радиаторов.
- А в случае остановки котла 1, насос теплых полов 3 все равно гоняет теплоноситель через котел и через контур радиаторов, создавая паразитную циркуляцию. И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана (в точке A по направлению к радиаторам), то с паразитной циркуляцией через котел справиться не получится.
- Т.к. не поставили защитный термостат 6, то при аварийных ситуациях (например, заклинил смесительный клапан) при попадании слишком горячего теплоносителя (свыше 55°С) в трубы теплого пола может произойти разрушение стяжки пола и напольного покрытия. Да и трубы спасибо не скажут, если в них подать градусов 80.
- Из-за того, что нет перепускного клапана в контуре теплых полов, то при закрытии всех петель теплого пола (автоматикой или просто шаловливыми ручками) циркуляция теплоносителя в контуре прекращается и насос 3, который, конечно же, никто не выключил (ну забыли, с кем не бывает) работает на закрытую задвижку и греется. Конечно, хороший циркуляционный насос типа Grundfos UPS 25-40(60) может, наверное, и год проработать в таком режиме, но рано или поздно и он выйдет из строя.
Защитный (предохранительный) термостат нужен всегда.
А вот перепускной клапан можно и не ставить, когда:
- хотя бы одна петля пола будет всегда открыта;
- или циркуляционный насос будет с частотным регулированием;
- или автоматика управления контурами подогрева умеет управлять и циркуляционным насосом, отключая его, когда все петли теплого пола закроются.
Исходя из недостатков модифицированной схемы, мы призываем не использовать её при монтаже смешанной системы отопления дома.
Один насос на радиаторы и теплый пол. Схемы отопления с теплым полом и радиаторами в частном доме
Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.
Раньше для обогрева помещений использовались в основном. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.
Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.
Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.
Предлагаем ознакомиться с статьей —, критерии выбора и ТОП фирм производителей.
Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:
- для спальни, кухни, гостиной — +26;
- для ванны, туалета, прихожей— +31.
По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.
Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.
Особенности комбинированной системы
В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные — тёплые полы.
Подсоединять водяной пол в смешанной схеме возможно двумя способами:
- К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
- Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.
Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:
- Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
- Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
- Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.
При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.
Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости
А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно
Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.
Насосно-смесительный узел
Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.
Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.
Как сделать электрический теплый пол
Теплый пол от электричества имеет больше вариантов. Есть четыре вида греющих элементов:
- Греющий кабель:
- резистивный;
- саморегулирующийся.
- Маты из греющего кабеля:
- на основе резистивного кабеля;
- на основе саморегулирующегося.
- Карбоновая пленка.
- Карбоновые маты.
Все греющие элементы более экономичны при использовании с термостатом и датчиками температуры пола. Они могут включаться напрямую, но затраты на отопление будут существенно выше, чем затраты на дополнительное оборудование. Без терморегулятора использовать не рекомендуем — слишком большие счета будут.
Преимущества комбинированного отопления
Комбинированное отопление дома является надёжным и универсальным. Работа на нескольких видах энергоносителей гарантирует комфорт и тепло.
Комбинированные схемы также дают возможность выбирать — чем отапливать дешевле.
Наличие в системе отопления разных видов радиаторов – настенных батарей и тёплого пола — позволяет снизить температуру жидкости в системе отопления. При большом количестве излучателей температура в радиаторах может быть на 20-30°C ниже без ущерба для домашнего комфорта.
Установка в квартире или доме
Обустроить подогрев пола в качестве дополнительного отопления можно как в квартире, так и в частном доме. Однако подключение его к радиаторам центрального отопления требует согласования с теплосетью. Оно приводит к увеличению объёма излучателей в общей системе, и может сказаться на качестве отопления соседей. Поэтому подключать полы к центральному теплоснабжению можно не во всех квартирах.
Что касается частного сектора — здесь хозяин жилья может переделывать систему отопления на своё усмотрение. Тут работа котла и излучателей — полностью автономна. Она не требует дополнительных согласований с теплосетью. Поэтому подключения выполняется быстрее и проще.
Особенности водяного пола
Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.
На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.

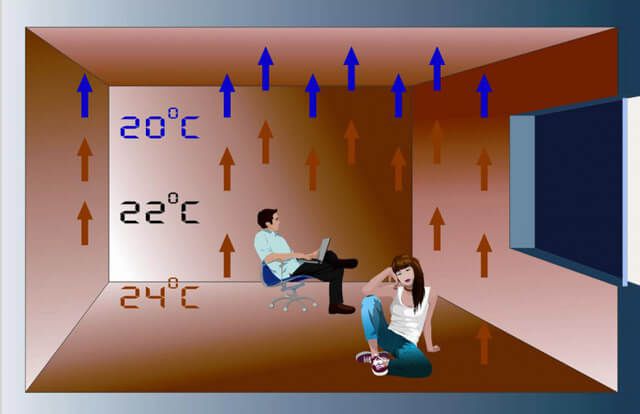

Распределение тепла в помещении при теплом полу и радиаторном отоплении
Схема с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Спецификация материалов и оборудования
Она включает в себя:
наличие радиаторов отопления с нагревом до 70-80С
отдельный контур ТП со средней температурой воды в 40С
Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?
Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.
Эффективность и комфорт всей системы из-за этого страдает.
Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.
Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
простой монтаж
доступная цена оборудования
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Подключение теплого пола от котла отопления
В том случае, когда нет возможности подключения своими руками теплых водяных полов от батареи центрального отопления, можно приобрести котел отопления. Такое устройство стоит достаточно дорого, но дает возможность создать индивидуальную отопительную систему. Такой вариант получается более выгодным в процессе эксплуатации, даже при самом дорогом топливе.
Монтажные работы по обустройству теплого водяного пола от котла проводятся по той же схеме, что и в случае с центральным отоплением. Сохраняется также последовательность действий, кроме того, что коллектор подключается не к стояку, а к котлу отопления.
Подключение системы «теплый пол» к котлу нельзя назвать сложным, работу может выполнить домашний мастер без привлечения профессионалов. На подающей трубе устанавливают группу безопасности и подводят трубу от котла к коллекторному узлу, к которому уже подключен водяной контур. На обратной трубе монтируют расширительный бак и насос для принудительной циркуляции теплоносителя.
Водяной теплый пол в квартире может подключаться к центральному отоплению или котлу. Каждому варианту свойственны свои плюсы и минусы. Эффективность теплого пола от центрального отопления определяется работой котельной, затраты в этом случае довольно высокие. Котел отопления и его установка стоит дорого, но при этом дальнейшие платежи за отопление существенно снижаются.
Как вам статья?
Мне нравитсяНе нравится
Где можно делать комбинированные системы?
Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.
Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.
В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.
Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.
Где можно делать комбинированные системы?
Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

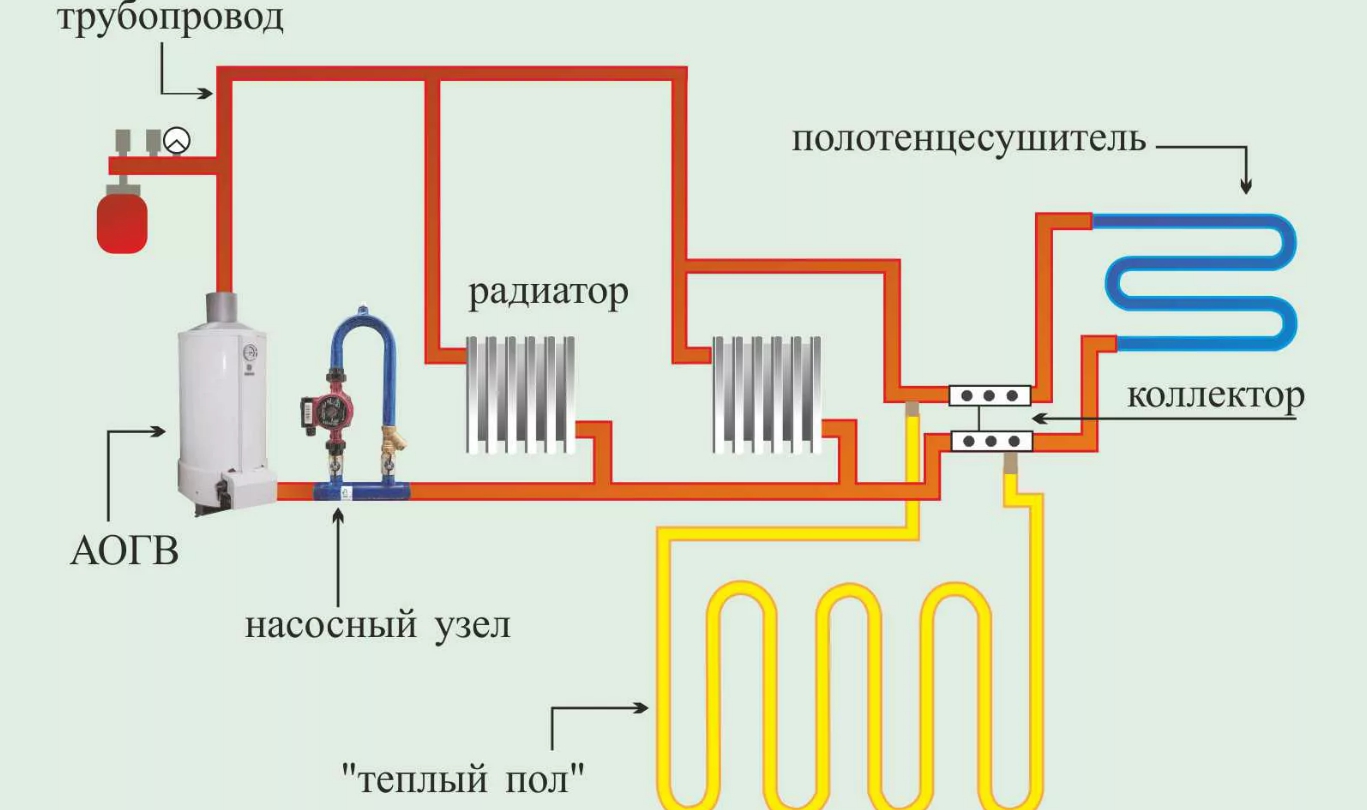

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.
4 Проверенные схемы подключения водяного теплого пола
В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Комбинируем отопление. Теплый пол + радиаторы. Простое решение

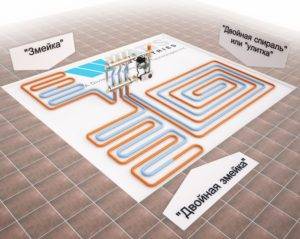

Схемы укладки водяного теплого пола
От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.
Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.
Комбинированный способ делает возможным прогрев углов у наружных стен помещения.
Змейка

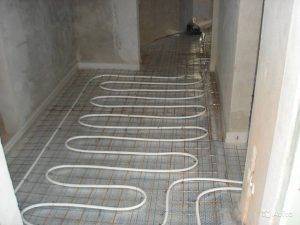

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.
Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.
Схема «Змейка» имеет следующие особенности:
- максимальный изгиб петли достигает 180
- уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
- активно применяется в ванной комнате и санузлах
- монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона
Улитка
Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.
Особенности схемы укладки «Улитка»:
- изгиб трубы составляет 31-90
- используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
- не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок
Комбинированная схема раскладки
При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?
При составлении плана монтажа пола надо учитывать следующее:
- определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
- мощность котла
- размеры комнат в м2
- количество отапливаемых этажей
- материал основы (дерево, бетон, полистирол)
- расположение мебели в комнатах
- угол наклона поверхности
Также при расчете следует обратить внимание на некоторые нюансы:
- длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
- разница между длиной контуров в разных комнатах должна быть не более 15 м
- минимальная площадь контура должна составлять 15 м2
- количество материала зависит от шага укладки
| Расстояние между петлями/см | Расход материала/погонный метр |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Т.о. количество материала высчитывается по формуле:
погонный метр трубы (с учётом расстояния между петлями) x площадь помещения
План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.
Комплектующие системы
Когда все расчеты произведены, стоит задуматься о комплектующих системы отопления. Каждый элемент должен иметь высокое качество, что позволит на долгий период забыть про проблемы отопления. Итак, материал для теплого водяного пола включает в себя следующие компоненты:
Трубы. Они служат в качестве транспортировки тепловой энергии посредством теплоносителя. Лучшим вариантом, на сегодняшний день является сшитый полиэтилен, который обладает защитной воздухонепроницаемой оболочкой. Их монтаж осуществляется за счет специальных фитингов. Более того, работать с ними не составит труда даже неопытным мастерам.
Контрольно-распределительные устройства. Здесь подразумевается коллектор, который позволяет равномерно распределять теплоноситель по всем контурам. В его комплекте обычно идут термостат, а также специальный агрегат, который ограничивает поток жидкости. Чтобы можно было управлять температурой теплого пола, дополнительно устанавливается терморегулятор.
Котел. Этот прибор является источником тепловой энергии. Он может быть электрическим или газовым
При выборе котла важно правильно рассчитать его мощность, особенно если теплый пол является основным. В противном случае его мощности может не хватать, и отдельные участки не будут достигать требуемой температуры.
Группа безопасности
В эту категорию включаются: датчик давления/температуры, измерительные приборы, клапана давления и байпас.
Когда теплый пол будет единственным источником тепла в доме, то не стоит экономить, а лучше обратиться за помощью к квалифицированным специалистам. Так, система будет работать надежно и каждый элемент полностью соответствовать принятым стандартам и техническим требованиям.
В процессе проектирования важно установить температурные датчики не только внутри помещения, но и снаружи на улице. Это позволит созданной системе реагировать на изменения внешней среды
Каждый датчик должен быть подключен к управляющему блоку. Этот блок можно настраивать на разные тепловые режимы, которые зависят от внешних факторов. Хотя их наличие не является обязательным требованиям, они помогут оптимизировать работу всего теплого пола. Особенно такие внедрения положительно скажутся на экономии денежных средств.
Итак, если все вышеперечисленные нюансы учтены, то теплый водяной пол может быть основным отоплением
Единственное что важно, так это создать качественную теплоизоляцию, что сведет на минимум тепловые потери. По этой причине к предварительным расчетам следует отнестись крайне внимательно
Какие трубы подойдут для комбинированной системы отопления
Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании
Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.
Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.
Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.
Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.
Недостатки водяного теплого пола
Обогрев пола теплой водой используется достаточно давно, но популярностью такой способ не пользовался, так как срок эксплуатации металлических труб не слишком долог. Основным недостатком водяных полов считается сложный, практически невозможный ремонт. Мастера неохотно заливали металлические трубы стяжкой, так как они быстро разрушались, а демонтаж бетонной стяжки был сложным и дорогим.
В результате использование системы не получало распространения. Однако строительный рынок развивался, и появились трубы из металлопластика, которые характеризуются высоким качеством и хорошей гибкостью. Поэтому водяные теплые полы стали использоваться сначала параллельно с радиаторами, а потом вместо них. С появление на рынке труб из сшитого полиэтилена водяной теплый пол стал завоевывать популярность, так как материал отличался высокими качественными характеристиками и сравнительно низкой стоимостью.
Еще один минус – это большая высота всего пирога, в большинстве случаев она составляет около 10 см. Для помещений с невысокими потолками этот факт имеет огромное значение.
