Основа всего – план
Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

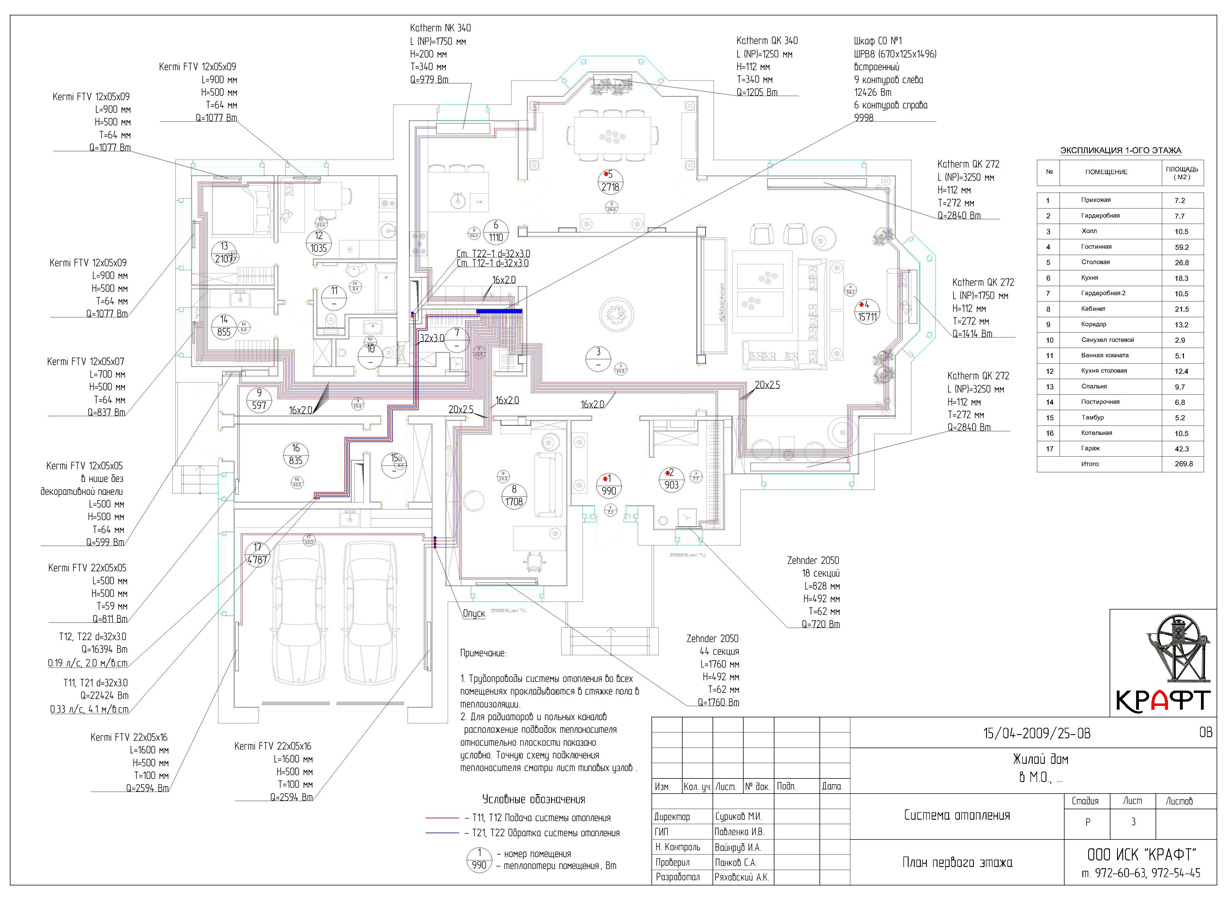

Детальный план отопления
Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.
Металлопластиковые трубы
Двухтрубная система отопления
Цена двухтрубной системы отопления гораздо выше, чем однотрубной. Объясняется это тем, что для монтажа такой системы требуется большее количество материалов. Соответственно, увеличивается и объем монтажных работ, все это сказывается на стоимости.
Если предполагается, что отопительная система будет работать с настенным котлом (либо другим видом современных котлов), желательно использовать именно двухтрубную систему.
Схема стандартной двухтрубной системы отопления
Схема отражает все основные моменты монтажа двухтрубной отопительной системы – на ней изображены принципы установки магистралей водопроводной сети и отопления, указанны особенности подключения радиаторов.
Эта схема отображает боковое подключение радиаторов. Это не единственный вариант – возможно также диагональное либо нижнее подключение. При выборе типа подключения учитывают размер и вид радиаторов.
Если отопительная система устанавливается на нескольких этажах, необходимым является монтаж автостравливащих кранов. Если дом одноэтажный, такие краны устанавливают на последнем радиаторе системы (если есть полотенцосушитель, то и на нем необходимо установить автостравливающий кран).
На нижней точке радиатора обязательно устанавливают сливной кран, а на входе и выходе радиатора – специальные сливные краны.
Какая схема разводки будет оптимальной
Существуют различные вариации разводки, единой правильной схемы нет. Большое количество домовладельцев придумывают свои варианты и успешно реализуют их. Когда при ней надлежащим образом обустроена естественная циркуляция воды в отопительной системе, то схема действенная.
Выбор одно- или двухтрубного варианта
Однотрубный вариант отопления ранее был крайне популярным. На данный момент он достаточно редко встречается, поскольку функционирует хуже 2-хтрубных. Принцип функционирования:
- носитель тепла будет выходить из котла потрубопроводу и идти в теплообменник;
- жидкость пройдет радиатор и попадет в тот же трубопровод;
- смешанный поток идет во 2 обменник, пока вода не возвратится назад в котел.
Недостатком схемы станет то, что до последней батареи жидкость дойдет совсем охлажденной, поскольку раздаст тепло в процессе движения.
2-хтрубная схема отопительной системы даст возможность обогревать большие дома. Главный принцип функционирования схемы на 2 крыла тот же — носитель тепла поднимется вверх ввиду увеличения температурных показателей и затем стекает вниз. Способ циркуляции разнится:
- по подающему трубопроводу вода идет наверх и затем через патрубки попадает в батареи;
- вода попадает в другой трубопровод для обратки.
Уклон сохранится при установке двух труб. Разделяя потоки, удастся понизить потерю тепла жидкости.
Монтажные работы
Первый этап монтажа системы отопления – установка и обвязка котла. Согласно нормативам, мощные устройства (от 60 кВт) устанавливаются только в специально отведённых для них помещениях – котельных. Но, если мощность ниже 60 кВт, котёл можно расположить в кухне.
Согласно нормативам, котлы с твёрдым и жидким топливом не могут быть установлены в помещениях с плохим притоком воздуха. Ещё одно обязательное условие – устройство дымохода.
Любое оборудование имеет паспорт и руководство, где указаны доступные величины промежутков до ближайших объектов в доме. Если в руководстве отсутствуют эти данные, то монтаж нужно производить согласно таким правилам:
- Проход между котлом и другими объектами должен составлять не менее 1 метра.
- Ближайшее оборудование должно располагаться за 70 сантиметров от котла.
- Два котла должны располагаться на расстоянии 1 метра друг от друга. Расстояние между котлами, если они расположены друг напротив друга, должно составлять не менее 2 метров.
Варианты монтажа контура
Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.
Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.
Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:
- Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
- Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.
Водяное отопление частного дома: плюсы и минусы системы
Как и у любого вида отопления, у водяного есть сторонники и противники. Но наше дело не принимать одну из сторон, а взвешенно разобраться со всеми параметрами. Разберем достоинства обогрева жилища водой.
| Достоинства | Недостатки |
|---|---|
| Теплоемкость воды выше того же параметра воздуха в 4 000 раз – это доказанное физическое свойство | Монтаж отопления своими руками и последующая эксплуатация требуют большей затраты сил, нежели другие виды отопления |
| Расходы на монтаж и последующую эксплуатацию сравнительно невелики | Контроль уровень теплоносителя и периодические ревизии нагревателя воды обязательны |
| Такое отопление позволяет использование в качестве нагревателя, любого топлива или электричества | Если это отопление дачного домика, на зимний период, когда нагреватель не используется, вода сливается. В противном случае трубы разморозятся (проблема решается заменой воды на антифриз). А если воды нет, то взаимодействие с воздухом ведет к ускоренной коррозии металлических труб внутри |
| Трубы прокладываются под полом или скрываются натяжным (подвесным) потолком |
Первое, что стоит продумать – размещение нагревательных приборов для системы отопления
Заливка системы
Отопление дома без газа
Если к загородному дому невозможно подвести газ, то у владельца остается лишь два выхода: использовать электричество, что очень дорого, либо делать ставку на традиционные твердые виды топлива: дрова, уголь, торф. Ими вполне можно топить котел (специально предназначенный для таких видов «грязного» топлива), вписанный в одну из представленных выше типовых схем. Отопление без газа – трудоемкий процесс, который отличается рядом недостатков, о которых несложно догадаться. Единственный плюс – низкая стоимость топлива. Ну и, конечно, нельзя исключать использование печи. Этот традиционный для деревенских жителей способ создания благоприятных температурных условий особенно удобен для тех, кто не планирует постоянно жить в загородном доме.
Итого, отопление без газа может проводиться с использованием следующих решений:
- за счет котлов на твердом или жидком топливе, включенных в систему водяного или воздушного отопления, либо же при использовании печей и каминов;
- за счет электрических котлов в водяной/воздушной СО или электрооборудования, напрямую преобразующего электрическую энергию в тепловую
Отопление электричеством
К большинству загородных домов проведено электричество, что позволяет использовать электроэнергию для работы двух разновидностей отопительных систем. Например, отопление частного дома электричеством может происходить по одной из указанных выше схем (т.е. используется водяное отопление), в которых в качестве нагревательного элемента для теплоносителя задействуется электрический котел (бойлер). Плюсы такой системы очевидны: бесшумность работы, высокая степень автоматизации, точная регулировка мощности котла и температуры в помещениях, экологичность и отсутствие необходимости в дымоходе – на этом положительные отзывы заканчиваются. Среди минусов самый значительный – высокая стоимость электроэнергии, предпосылок для снижения которой пока не наблюдается (скорее напротив).
Если же рассматривать по большей части электрическое отопление, где имеет место редкое использование СО, то в этом случае оптимальным вариантом будет задействовать конвекторы, инфракрасные обогреватели (мобильные установки, в которых идет прямое преобразование электрической энергии в тепловую). Они позволяют быстро прогреть отдельное помещение за небольшой промежуток времени. Стоит понимать, что такое электроотопление целесообразно использовать лишь для отдельных помещений, а его эффективность во многом определяется мероприятиями по утеплению дома. Какие негативные отзывы о нем можно встретить? Многим не нравится, что электрооборудование заметно «сжигает» кислород: в хорошо нагретом помещении душно, требуется проветривание, что определенным образом сказывается на микроклимате.
Печное отопление
Сегодня в качестве основной СО печи используют сравнительно редко. Понимая всю сложность эксплуатации , чаще всего отдают предпочтение более удобным решениям, о которых мы писали выше. Но это не значит, что для частного дома можно забыть о печном отоплении! И если возведение кирпичной печи необходимо планировать еще на этапе проектирования, то обычную металлическую буржуйку можно установить в любом доме в любое время. Вот только нужно учитывать, что отопить таким образом получится лишь незначительную часть – одно-два помещения. Лучше всего, если печь будет использоваться на тот случай, когда основная система выйдет из строя.
Почему в качестве постоянного решения печи не подходят? Во-первых, дрова, уголь, торф – все это грязные виды топлива. Сгорают они быстро, да и сама печь требует постоянного присмотра. Во-вторых, твердое топливо нужно где-то хранить, и под это «где-то» нужно выделить внушительную площадь, оборудовать ее должным образом – защитить от дождя и снега. В-третьих, качественные печи стоят очень дорого, но это не избавит вас от периодической чистки дымоходов и т.п. приятных мелочей.
В заключение статьи
Перед выбором какой-то определенной системы для своего дома постарайтесь в первую очередь уделить внимание мероприятиям по утеплению стен, пола, крыши и т.д. Это поможет существенно сократить бюджет на саму СО, а также энергоносители, которые потребуются для ее функционирования
А какой будет система отопления – это уже решать вам в зависимости от ваших предпочтений и возможностей! В следующей статье мы поговорим об еще одной важной системе для частного дома — локальной канализации
А какой будет система отопления – это уже решать вам в зависимости от ваших предпочтений и возможностей! В следующей статье мы поговорим об еще одной важной системе для частного дома — локальной канализации
Водяное отопление частного дома своими руками: схемы и пояснения
Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.
Однотрубная система отопления частного дома своими руками
Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.
Однотрубные системы отопления в схематическом изображении:
Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.
Двухтрубная схема отопления в частном доме своими руками
Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.
Схематическое изображение монтажа двухтрубных схем:
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»
Спросить у специалиста
“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”
Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.
Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой
Схема обогрева теплоносителем двухэтажного дома
Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.
Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.
Схема отопления двухэтажного дома более сложна
Коллекторная схема отопления частного дома с принудительной циркуляцией
Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».
Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.
Коллектор для водяного отопления частного дома выглядит так
Инструкция по сборке самодельного индукционного котла
Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.
Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.
Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля — по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.
Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.
Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны — так их удобнее подключать к отопительному контуру.
Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.
Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.
На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.
Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом — сначала точечно, а затем капитально.
С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.
Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.
Последний этап работы — покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.
При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа. Каждая из перечисленных моделей является полностью функциональной и надежной
Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми
Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.
Как подобрать отопительный агрегат
Котел – это главный элемент системы отопления, в котором теплоноситель нагревается до нужной температуры, а затем разносится по трубопроводам по всем объектам. Котлы различаются по способу подогрева.
Электрические водогрейные установки
Электрокотлы работают от электрической сети. По принципу воздействия на теплоноситель они делятся на 2 группы:
- Прямое воздействие оказывают электродные котлы, в которых электроды находятся в жидкости и непрерывным движением разогревают ее до нужной температуры. Такое оборудование расходует электроэнергию экономно, а в случае повреждения котла прекращает работу.
- Косвенный нагрев происходит в теновых и индукционных котлах. В зависимости от типа котла теплоноситель нагревается ТЭНом или индукционным стержнем.
Твердотопливные котлы
Работа твердотопливных котлов основана на принципе «верхнего горения». Подающийся в топку кислород подогревается заранее, благодаря чему остается меньше отходов. Он поступает в систему сверху вниз, поэтому горение происходит поэтапно в этом направлении. Такой способ экономит топливо, т.к. в отличие от классических печей оно сгорает не единовременно, а постепенно. Топливом для котлов служат дрова, уголь, пеллеты, брикеты.
Дизельные и комбинированные модели
Дизельные котлы изготавливают из стали или чугуна, а топят соляркой. По принципу нагрева они бывают традиционные и конденсационные. Последние экономичней, т.к. используют для нагрева еще и энергию конденсата.
Из-за сильного запаха и требуемого места под емкость для хранения топлива котельную делают в отдалении от дома.
Комбинированные котлы работают на нескольких видах топлива. В зависимости от модели один вид отопления является основным, а другой резервным. Когда основное топливо заканчивается, котел переключается на второй вид и обеспечивает бесперебойную подачу тепла.
Полипропиленовые трубы — это новые возможности
Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.
Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.
Источник
https://youtube.com/watch?v=V0khsflZMGg
Выбор оптимальной системы
При разработке проекта учитывают следующие факторы:
- наличие и стабильность электроснабжения;
- присутствие потребителей с непостоянным режимом работы.
В пригородных зонах, где энергетическая инфраструктура устойчива и в случае аварии быстро ремонтируется, предпочтительна система с принудительной циркуляцией теплоносителя. В отдаленных районах возможны длительные перебои, здесь лучше собрать комбинированный контур.
При наличии временно работающих потребителей, например «теплого пола» в бассейне, используют схемы:
- На крупных объектах – с первичным и вторичными кольцами.
- На небольших – лучевую.
Во втором случае к теплосъемным устройствам прокладывают отдельные ветви от общего коллектора, установив на них регулирующую арматуру. Все «обратки» от них тоже сходятся в 1 точке.
Рекомендации по установке для всех типов систем
Существуют рекомендации по установке всех типов насосов:
- Монтаж системы, в которую входит циркуляционный насос, проводится с подключением резервного электропитания с запасом работы 4-6 часов.
- Для 1;-2– контурных систем обязательна установка байпаса, так как при отключении электричества она обеспечит естественное движение потока энергоносителя в системе.
Для справки! Байпас это – обвод, небольшой участок трубы с запорной или регулируемой арматурой, иногда с обратным клапаном. Встраивается в обход циркуляционного насоса и при его остановке обеспечивает свободное движение потока.
- Проверять работу насоса можно только при заполненной системе. Основной показательно правильной установки – равномерное распределение тепла между всеми радиаторами.
- Насосы с мокрым типом ротора устанавливаются в вертикальном положении.
Обычно производители иллюстрируют как надо правильно устанавливать насосИсточник as-elit.ru
- Обязательна установка фильтра грубой, и желательна установка тонкой очистки.
- Насос должен находиться в доступном для обслуживания месте.
- После проведения всех расчетов добавьте 20 % от номинальной мощности, так вы обеспечите щадящую работу оборудования в оптимальном режиме 85-90 %, исключая работу на пределе возможности.
Котлы на твердом топливе
Этот тип требует отдельного рассмотрения. При отключении электричества происходит остановка насоса, но нагревание энергоносителя в котле продолжается: невозможно быстро погасить горящие дрова или уголь, через 3-5 минут температура достигнет критических показателей и сработает клапан сброса давления. Если насос установлен на выходной трубе сброс происходит через 4-6 минут, в то время как его установка на обратке увеличивает это время до получаса.
Разводка
Установка в дом отопления — водоснабжения начинается с выбора схемы разводки инженерных систем.
ХВС
Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).
Разводка может быть:
| Изображение | Описание |
Тройниковая разводка типична для зданий советской постройки | Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор. |
Коллекторный шкаф на водоснабжении | Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто. |
ГВС
Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.
Подача ГВС с рециркуляцией от бойлера косвенного нагрева
Отопление
Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.
Кроме того, разводка отопления может быть:
| Изображение | Описание |
Классическая «ленинградка»: батареи подключены параллельно единственному розливу | Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами. Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами. |
Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них | Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное. Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла. Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей. |
Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок | Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры. |
Схемы подключения радиаторов
Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.
| Изображение | Описание |
Одностороннее подключение — для умеренного количества секций | Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам. |
Диагональное подключение к двум розливам | Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций. |
Подводки подключены только к нижнему коллектору радиатора | Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель. |
Решение 5. Интерьер кухни: как спрятать коммуникации
Решить вопрос с маскировкой корпуса — это полдела. Коммуникации, отходящие от прибора, портят интерьер кухни не меньше, чем сам котёл. Газовые трубы, шланги для воды, громоздкий дымоход являются неотъемлемой частью агрегата и остаются на виду.
Задекорировать коммуникации можно коробом. Для этого приобретается нужного размера пластиковый или делается самостоятельно из гипсокартона. Второй способ имеет более основательную конструкцию, которую в дальнейшем можно поклеить декоративной плёнкой или обложить кафелем.
Короб из ДСП для труб и шлангов
Газовая труба обычно скрыта мебелью и видна лишь небольшая часть между полкой и рабочим столом. Это место покрывается хромированной краской или декорируется любым, выше описанным, способом.
Угловые элементы коммуникаций удачно маскируются разными способами:
- искусственными цветами;
- муляжами фруктов;
- навесными панелями;
- закрашиваются в тон интерьера.
