Какое лучше выбрать освещение для гаража и как правильно сделать своими руками

Выбор светильников и их расположения

Монтаж и подключение электрощита

Установка и подключение распределительного щита в помещении гаража выполняется в следующем порядке:

1. Все трассы освещения и силовые линии в гаражном помещении подводятся к распределительному щитку. Как правило, его размещают справа или слева от въезда либо главного входа в гараж на высоте не ниже 1,75 м от пола.
2. Распредщиток, в качестве которого можно использовать обычный ящик под автоматы, монтируется на негорючей основе.
3. Для розеток и главного освещения в распредщитке устанавливаются отдельные автоматы соответствующей мощности.
4. Локальное освещение, каждая из линий которого имеет отдельный выключатель, можно подвести к одному общему автомату.
5. Провода трасс освещения и силовой линии выводятся на монтажную планку, которая фиксируется в верхней или нижней части щитка. Фазы линий освещения можно соединить общей скруткой.
6. Жилы вводного кабеля также выводятся на монтажную планку.
7. Линия ввода, трассы освещения и силовые линии подключаются к автоматическим выключателям.

Электрощиток для гаража с общим и локальным освещением, а также силовой линией

Выбор ламп для гаража

Как сделать гаражное освещение своими руками

Правильное освещение гаража вполне по силам сделать своими руками и его владельцу. Главное при этом, чтобы, помимо сбора необходимых инструментов и материалов, он должным образом выполнил и другие работы. А именно:

• провел расчеты;
• избрал подходящий метод установки;
• разобрался с подсветкой смотровой ямы.

Обустраивая освещение, помнят о требованиях ГОСТов.

Инструменты и материалы

Для выполнения работ первым делом обзаводятся всеми необходимыми инструментами, а также материалами, из которых состоит система. Основные необходимые вещи:

• изолента;
• защитные очки;
• тестер;
• кусаки или строительный нож;
• изолированные плоскогубцы;
• диэлектрические перчатки;
• изолированные отвертки.

Конечно же, приобретают выбранные светильники и проводку.

Произведение расчетов

Для того чтобы добиться правильной освещенности помещения, следует выполнить предварительные расчеты, и на их основании составить схему расположения проводки и приборов. Сделать это довольно просто, если обратиться к государственным нормативам.

Методы установки системы

Как уже было отмечено, автономное освещение предпочитают выполнять с использованием диодных светильников. Это связано с минимальным потреблением ими электроэнергии.

Прежде чем начать монтаж осветительных приборов, устанавливают розетки и укладывают силовые кабели. Если стены гаража кирпичные, то рекомендуемый способ прокладки — скрытый. Стены штробят и в эти штробы кладут провода, после чего покрывают штукатуркой. Для включателей и розеток лучше использовать открытые коробки. Что касается установки щитка, то его вешают на негорючее основание, с правой стороны от двери.

При прокладке проводки и подключении осветительных приборов следуют разработанной схеме подключения.

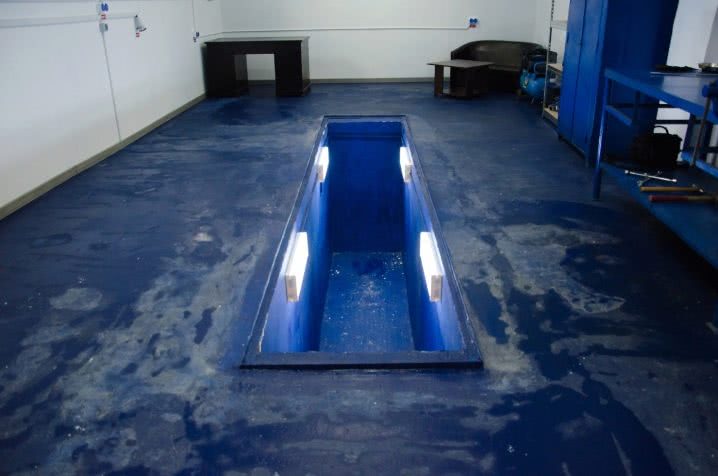

Подсветка в смотровой яме

Подсветку в смотровой яме не делают слишком мощной, иначе она слепит. Кроме того, используют источники света, которые требуют большой мощности тока, иначе есть опасность удара им.

В частности, используют галогенки и светодиоды. Но даже их помещают в покрытые сеткой плафоны, что должно защищать от повреждения. Правильное расположение — по бокам ямы.

Рекомендации по выбору светодиодных светильников для гаража

Виды светильников для гаража

Варианты автономной подсветки гаража

Как уже было сказано, самым лучшим выбором для любых гаражных сооружений будут светодиоды. Они имеют массу преимуществ, среди которых нужно выделить следующие моменты:

• создание равномерного и яркого освещения;
• по интенсивности свечения такой светильник создает световой поток, который приравнивается к дневному свету;
• экономное расходование электроэнергии;
• такие осветительные приборы можно запитать от различных приспособлений (например, от аккумулятора) в ситуации, когда нет источника электричества.

Светодиодное освещение гаража

Наиболее часто для подсветки гаражных помещений используют светодиодные ленты на 12 вольт. С ее помощью можно создать как общее освещение, пустив ленту по периметру сооружения. В такой ситуации свет, исходящий от ленты, будет падать равномерно. С помощью светодиодной ленты можно также создать локальную подсветку полок и стеллажей, а также смотровой ямы.

Эти же условия и требования характерны и для подвала. В связи с этим осветительная установка, которая будет использоваться здесь, не должны иметь мощность выше 12 вольт.
О том, что в определенных местах гаража нужно установить влагозащищенный светильник нужно помнить, как при создании автономного освещения, так и при наличии электричества.

Возможные варианты

Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.

Лента

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.

На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.

Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.

Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.

Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.

Несколько конкретных образцов светодиодных лент:

• SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
• SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

Освещение гаража светодиодной лентой — фото:

Светильники

Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.

Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.

По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.

Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).

Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.

Некоторые варианты:

• Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
• Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.

Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.

Какое освещение лучше выбрать

Cуществует несколько видов ламп:

• накаливания;
• галогеновые;
• люминисцентные;
• светодиодные.

На сегодняшний день использование ламп накаливания для устройства освещения устарело окончательно. Галогеновые лампы, хоть и обладают несколько лучшими характеристиками, являются разновидностью ламп накаливания, где источником света является раскалённая спираль. К достоинствам таких устройств относится низкая стоимость и простота монтажа. Такие лампы не нуждаются в пуско-регулирующих устройствах и подключаются напрямую к питающей сети. Из недостатков – высокий уровень потребления энергии, низкий ресурс, сильный нагрев при работе.

Люминисцентные лампы производятся в форме продолговатых или закрученных спиралью стеклянных трубок. Данный вид приборов для работы требует наличия электронного пуско-регулирующего устройства (ПРУ). Не нужно путать такой пусковой аппарат со старыми стартерно-дроссельными ПРУ. Современный электронный ПРУ работает на высокой частоте, обеспечивает мгновенное зажигание, отсутствие миганий и экономичный режим работы. В моделях со спиральной трубкой такое устройство встроено в цоколь. Достоинства: низкое энергопотребление, холодный или тёплый белый свет, распределённое по всей длине трубки свечение. Недостатки: хрупкая стеклянная оболочка, внутри которой содержатся пары ртути.

Наиболее современными являются светодиодные источники света. Так же, как и люминисцентные, для их работы требуется наличие специального электронного драйвера, что усложняет конструкцию и снижает надежность. Драйвер нужен для стабилизации потребляемого светодиодами тока. Без него срок службы светодиодов сократится в десятки раз. Светодиоды не содержат опасных или вредных для здоровья веществ. Они обладают широким спектром оттенков света, от холодного до тёплого свечения. Характеризуются наименьшим из всех источников света энергопотреблением. К недостаткам относится только высокая стоимость в сравнении с другими лампами.

Правильным решением будет отказ от использования ламп накаливания. Несмотря на более высокую, в сравнении с ними, стоимость светодиодных и люминисцентных источников света, последние обладают гораздо более высоким ресурсом и низким энергопотреблением, что в конечном итоге приводит к компенсации высокой начальной стоимости. С учётом постепенного снижения цен на энергоэффективные приборы и роста тарифов на электроэнергию, использование современных источников света оказывается всё более оправданным. В таблице приведены сравнительные характеристики различных типов ламп.

	Ресурс, часов	Мощность, Вт	Температура
Лампа накаливания	1 000	60	высокая
Люминисцентная лампа	8 000	11-15	средняя
Светодиодная лампа	20 000	7-11	низкая

Различные виды освещения, выполненного светодиодными прожекторами

Благодаря своим достоинствам, универсальности и энергоэффективности, прожекторы на основе светодиодов широко используются для освещения различных территорий и видов подсветки.

Для спортивной площадки

Спортивные площадки могут быть расположены на улице или внутри зданий и сооружений, поэтому тип используемых прожекторов, по степени исполнения, должен соответствовать условиям их эксплуатации. В остальном же, выбор и установка источников света, на подобных объектах, выполняются аналогично прочим типам освещаемых территорий.

Освещение спортивной площадки должно быть комфортным как для игроков и спортсменов, так и для зрителей, наблюдающих за ними. К тому же, используемые световые приборы не должны ослеплять всех присутствующих.

Основные условия для освещения спортивных площадок, это:

1. Освещенность, в соответствии с предъявляемыми требованиями.
2. Отсутствие ослепляющего эффекта.
3. Наличие ровного, заливающего света, по всей площади площадки.

В настоящее время на рынке светодиодной продукции представлен достаточно широкий ассортимент товаров, в том числе и используемых для освещения спортивных площадок. Это продукция отечественных и зарубежных компаний, из которых наиболее востребованными, в группе товаров, произведенных в России, являются:

• Серия SVT «СТАРК», ;
• Серия «Pandora LED», производства ООО «Завод Опытного Приборостроения»;
• Серия «LGT-Street-Solar», ;
• Серия «Viled», производства АО «ВИЛЕД».

Для гаража

Для освещения гаража, вне зависимости от его площади и прочих эксплуатационных характеристик, используются различные источники света, в том числе и светодиодные прожекторы.

Расчет освещения рабочих зон гаража выполняется в соответствии с выше приведенной методикой, а основными условиями освещения таких зон, являются:

1. Создание требуемой освещенности в соответствии с характером выполнения работ в конкретной зоне гаража (зона хранения транспорта, смотровая яма, верстак и зона ремонта).
2. Пожаробезопасность использования.
3. Возможность использования на напряжении низшего порядка (12,0 Вольт постоянного тока) – особенно в зоне смотровой ямы.
4. Способность работать при различной температуре окружающего воздуха.

Для общего освещения площади гаража используются прожекторы линейного типа свечения, а для освещения смотровой ямы и зоны верстака – направленные, создающие узко направленный световой поток.

Критериями выбора источника света для использования в гараже, будут следующие показатели:

• Предназначение прибора и тип его исполнения.
• Технические характеристики (электрическая мощность, световой поток и напряжение питания).
• Способ установки и крепления.
• Бренд производителя и его стоимость.

Для аквариума

При оформлении ландшафтного дизайна территории и оформлении индивидуального стиля помещений различного типа, используются светодиодные прожекторы, с помощью которых выполнятся подсветка архитектурных форм и различного рода сооружений.

К такого рода освещению относится и подсветка аквариумов, располагаемых как внутри зданий, так и на открытом воздухе, в регионах, где это позволяют сделать погодные условия.

Как правило, прожекторы используются для подсветки аквариумов больших геометрических размеров, обладающих большим объемом воды и глубиной конструкции.

Конкретно разработанной методики для расчета освещения аквариумов нет, но обычно, за основу берут соотношение объема воды и освещенности, которая составляет – 40 Лк (40Лм) на 1 литр воды, для обычных систем, и 60 Лк – для аквариумов с светолюбивыми растениями и водорослями.

При выборе устройства, для подсветки аквариума, необходимо обратить внимание на:

1. Отношение обитателей аквариума к силе света, излучаемого световыми приборами.
2. Степень зажиты (влагозащищенность) осветительного прибора должна соответствовать условиям эксплуатации.
3. Тип крепления прожектора должен соответствовать месту его установки.

Электрощит

Кроме всего прочего, нам понадобится обустроить электрощит с автоматом. Он необходим, если в гараже случилось короткое замыкание. Автомат самостоятельно отключит энергопоступление, обезопасив помещение. Рекомендуется делать его поближе ко входу, чтобы перед тем, как покинуть помещение, можно было отключить автомат.

Сделать свет в гараже своими руками достаточно просто. Нужно просто выбрать лампы, которые подходят для вашего помещения, и заранее разработать план монтажа. А если у вас нет проводки, можно установить свет в гараже от аккумулятора.

Расчет количества и мощности светильников для гаража

Световой поток рассчитывают, исходя из площади помещения (м2) и норматива освещенности. Согласно СНиПу 23-05-2010 для хранения автомобиля освещенность должна быть не менее 20 лк, а для ремонта в десять раз выше 200 лк. Если брать стандартный гараж габаритами 6×4 м, то его площадь составит 24 м2. Перемножаем значения нормы и площади и получаем величину необходимого светового потока: 200 × 24 = 4800 люменов (лм). Округлим до 5000 лм.

Помните, что в СНиПе приведены минимальные значения. Хотите гараж посветлее – увеличивайте освещенность.

Далее полученное количество люменов переведем в более понятные ватты и количество лампочек. Нам поможет таблица сравнительных мощностей различных типов ламп. (Мощность галогенных источников света совпадает с мощностями ламп накаливания).

Сравнение мощности ламп с одинаковым световым потоком

Значения световых потоков приведены примерные; более точно можно узнать на упаковке конкретной лампочки. Исходя из таблицы, вычисленные 5000 лм можно получить разными способами (расчет приведен для светодиодных лампочек и аналогичным им по мощности других типов):

• две led лампочки по 30 Вт (люминесцентные 80 Вт, накаливания/галогенные 200 Вт);
• четыре led лампочки по 15 Вт (люминесцентные 30 Вт, накаливания/галогенные 100 Вт);
• семь led лампочек по 10 Вт (люминесцентных 15 Вт, накаливания/галогенных 60 Вт).

Можно использовать еще большее количество маломощных ламп, но для гаража такой вариант малоудобен.

Для удобства световой поток должен быть равномерно распределен по помещению. Поэтому наиболее удобный вариант – второй, с четырьмя 15-ваттными светодиодными лампочками, равномерно подвешенными на потолке. Впрочем, конечный вариант зависит от конкретных габаритов гаража.

Особенности устройства электропитания в гараже

Требования к освещению

Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Варианты организации системы освещения гаража

Упрощенный расчет освещения

Полезные советы от электромонтера

Опытные электрики рекомендуют:

1. Устанавливать отдельные выключатели для каждой зоны. При желании можно монтировать проходные приборы. Так светильники доступно будет отключать как с рабочей области, так и от входа.
2. Снабжать расположенный возле входа фонарь датчиком движения. Это поможет экономить электроэнергию.
3. Рассеивать общий поток отражателями или плафонами. Рабочие области стоит подсвечивать 1 пучком.
4. Создавать заземляющий контур, добавлять дополнительную жилу. Это защитит человека от удара током при пробое на корпуса приборов.
5. Выбирать материалы и инструменты проверенных марок.

Сделать систему освещения в гараже своими руками несложно. Соблюдая вышеуказанные рекомендации, монтер выполнит установку и подсоединение приборов правильно.

Альтернативные варианты

Разнообразные источники света хороши, когда есть время и возможность их организовать. Это касается и лед освещение в гараж, и разнообразных генераторов, аккумуляторов, ветряков и прочего. Но иногда требуются более простые и бюджетные решения.

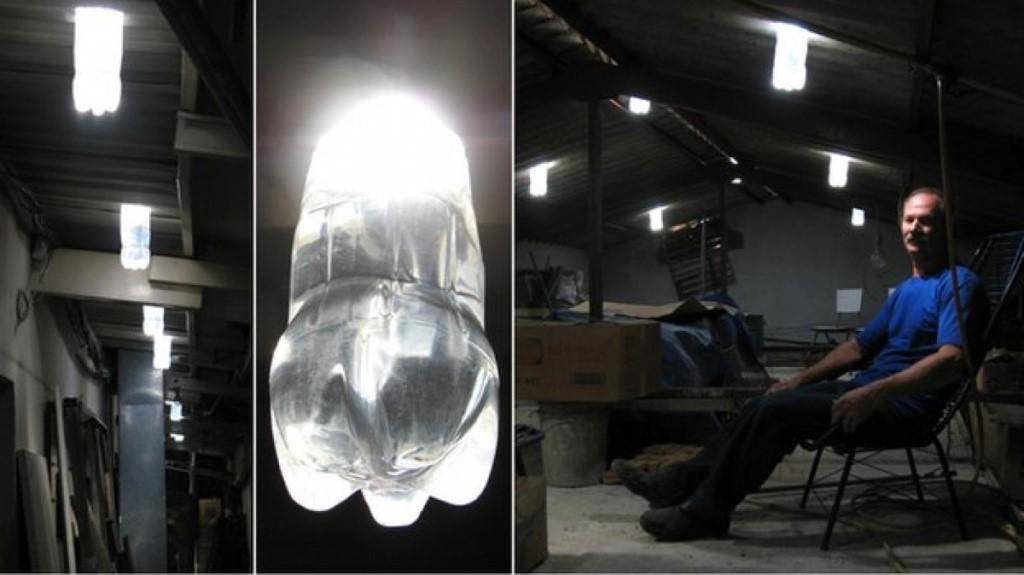

Один из самых дешевых способов создать дневное освещение в гараже своими руками – так называемая «филиппинская лампа» или «филиппинский фонарь». Этот способ годится для местностей с долгим световым днем, в северных широтах он дает слишком слабый световой поток.

Для изготовления простейшего световода потребуется пластиковая прозрачная бутылка с водой, кусок стеклопластика или жести для закрепления на крыше гаража, герметик.

Вид сверху

Уровень освещенности в помещении

Процесс создания такой «лампы», а точнее, световода, рассмотрен в видеоролике.

Для полноценной работы в гараже «филиппинского фонаря», конечно, не хватит, но для свободного перемещения без риска травм – вполне достаточно.

Полезные советы от электрика

Работы с проводкой и электрооборудованием требуют определённых знаний и навыков, строгого соблюдения правил электробезопасности, с которыми обычные пользователи плохо знакомы.

Прежде чем браться за самостоятельный монтаж освещения в гараже, ознакомьтесь со всеми тонкостями предстоящих работ и советами бывалых электриков:

• Если освещение разделено на зоны. Целесообразно устанавливать выключатели непосредственно возле них — у капота автомобиля, у слесарного стола и т. д. Можно установить также выключатели проходного типа — чтобы включать и выключать свет с любой позиции, от входа или в зоне освещения.
• Предусмотрите аварийное освещение. На случай выключения электричества. Используйте для этой цели галогенные или светодиодные лампы на 12 В. Если вдруг, во время выполнения ремонтных работ, пропадёт электричество, можно будет продолжать работы, подав питание от аккумулятора на аварийное освещение.
• Если у входа стоит прожектор, подключите к нему датчик движения. Это позволит сэкономить на освещении и создаст дополнительную световую сигнализацию.
• Чтобы усилить световой поток. Освещение в гараже рекомендуется делать рассеянным — этого можно достигнуть, используя плафоны и отражатели. А переносную подсветку лучше делать с направленным потоком света — в определённую точку.
• Чтобы исключить риск электротравм. Предусмотрите контур заземления и проложите 3-ю жилу в проводке. Это решение также позволит предотвратить загорание проводки вследствие замыкания на корпус.
• Выбирая материалы и осветительное оборудование для гаража. Отдавайте предпочтение продукции известных брендов.

Грамотное обустройство освещения в гараже не только создаст максимально комфортные условия для выполнения ремонтных, слесарных, сварочных или любых других работ, но и обеспечит электробезопасность владельца гаража.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

Общие положения

Освещение в гараже при наличии электропитания

При наличии заведенной проводки на 220 В необходимо в гараже на входе установить распределительный щиток, где смонтировать автомат, расположить лампу дежурного освещения, несколько розеток и выключателей для электроснабжения разных зон помещения.

Расположение щитка в непосредственной близости к воротам позволяет решить несколько задач:

• упростить доступ в автоматике и выключателям;
• обеспечить доступ к электросети при работе снаружи;
• осветить пространство на улице при открытых воротах.

Особое внимание надо уделить разводке электропроводки. Для этого следует спрятать провод в гофрорукав или специальный короб

Также рекомендуется на щитке установить понижающий трансформатор на 12В, благодаря чему можно провести низковольтную проводку и использовать в помещении более экономные светодиодные лампы.

При этом существует несколько дополнительных способов экономной организации системы освещения:

Светодиодные автомобильные лампы на 12В подпаиваются к контактам цоколя сгоревшей лампы накаливания с последующим склеиванием этих двух частей;

Использование блоков питания от стационарных ПК. К такому блоку можно припаять гнездо автомобильного прикуривателя. Для этого используют три провода блока питания — желтый на 12В, а также черный и зеленый. Последние провода необходимо соединить вместе. Кроме того, обычный мультиметр позволит подобрать нужные контакты.

Устройство БИРП 12/1,6 с подключенным посредством диода аккумулятором позволит устранить периодически возникающие проблемы с электроэнергией. Здесь допустимо применять старый автомобильный аккумулятор с незамкнутыми банками.

Примеры расположения

Самая распространенная схема расположения светильников в помещении гаража — потолочная. В данной схеме все осветительные приборы располагают на потолке гаража. Такое расположение обеспечивает оптимальное и равномерное распределение света по площади гаража при минимальном количестве источников света. За счет этого данная схема популярна у автолюбителей.

Настенная схема расположения светильников используется не реже. Простота в монтаже и удобство в обслуживании обуславливают ее популярность. Такая схема позволяет сохранить пространство по высоте гаража, если это необходимо для выполнения какого-то вида работ. Однако настенная подсветка уступает по степени освещенности центральной.

Часто используют комбинированную схему расположения световых приборов. Это дает возможность выполнения многих видов ремонтных работ в помещении гаража. Такая схема считается универсальной. Подключение к питающей сети выполняют раздельно. К одному автоматическому выключателю подключают настенные светильники, а к другому присоединяют потолочные. Это дает возможность использовать каждую схему в отдельности.

Если ремонтные работы предполагают частое использование смотровой ямы, в ней устанавливают стационарное настенное освещение с напряжением 36 Вольт. Использование переноски в данном случае не понадобится, что является достоинством данного способа размещения светильников.

Для лучшего расположения светильников в гараже, можно учесть несколько советов:

При монтаже уличного освещения в гараже прикрепите к светильнику датчик движения. Это позволит сэкономить электроэнергию.

• В отапливаемом помещении устанавливайте люминесцентные светильники либо светодиодные, если гараж не отапливается.
• Чтобы защитить систему освещения гаража от короткого замыкания и перегрузок, установите автоматические выключатели УЗО.
• Необходимо смонтировать заземляющий контур электропроводки во избежание несчастных случаев.

• Обязательно смонтируйте аварийное освещение и запитайте его от аккумулятора 12 Вольт. Можно задуматься об альтернативных источниках энергии.
• Не экономьте на качестве комплектующих материалов. Помните, что скупой платит дважды.

О том, как сделать светодиодное освещение гаража своими руками смотрите в следующем видео.
