Монтаж подвесного потолка собственными силами

Устройство изделия — из чего состоит

Традиционная конструкция потолка Армстронг включает в себя целый набор элементов. К ним относятся:

потолочные плиты;
поперечные профили (длина 600 мм);
несущие профили (длина 3700 мм);
продольные профили (высота 1200 мм);
подвесы;
стеновой профиль (длина 3000 мм);
крепежный узел.

Плиты доступны в двух вариантах размеров: 600×600 и 1200 на 600 мм, причем последний тип практически вышел из употребления из-за непрактичности и невысокого уровня износостойкости. Разнообразие решений прослеживается в выборе материалов-основы для изготовления потолочных плит. Это могут быть органические, мягкие, жесткие плиты из металла, стекла и даже с зеркальной поверхностью.

Металлические и стеклянные плиты самые тяжелые, поэтому потребуют установки особого усиленного каркаса. Стоимость их по сравнению с ценой на обычные мягкие плиты заметно выше. Производят последние методом переработки отходов бумаги, поэтому готовый потолок armstrong можно считать абсолютно безопасным и экологически чистым изделием.

Работать с органическими плитами просто и удобно. Для нарезки используют монтажный нож, тогда как для придания формы твердым плитам из стекла, например, непременно понадобится специальный инструмент.

Крепят плиты на каркас, в основе которого металлические и металлопластиковые профили со специальными отверстиями для подвески. Соединяют профили по длине с помощью специальных отгибаемых усиков или пружинных замков.

Конструкция подвеса включает в себя пару металлических прутков длиной в 6 мм, один из которых с крючком, а другой ровный. Между собой они скреплены изогнутой пружиной с отверстиями «бабочкой». Приводя в движение бабочку, можно двигать прутки, таким образом изменяя высоту подвеса. В отпущенном виде бабочка позволяет надежно их зафиксировать без движения.

В верхней части ровный пруток имеет профилированную поверхность, усиливающую степень крепления. В качестве крепежного узла выступает дюбель под саморез или металлическая цанга — нужна для усиленного подвеса при гладком прутке.

Оправдано использование подвесов такого типа только в тех случаях, когда монтаж подвесного потолка выполняется с использованием жестких плит. Кроме того применяют их для усиления отдельных зон конструкции, отягощенной светильниками или элементами декора.

Ровный пруток завинчивают в узел, не разбирая подвес, профиль надевают на крючок, регулируя высоту, сжимают бабочку. Чтобы открыть доступ в межпотолочное пространство, плиту поднимают и сдвигают в сторону.

Видео описание

Как произвести установку или замену лампы в потолке Armstrong показано в этом видео:

Крепление точечных приборов освещения и потолочного кондиционера.

Они тоже используются в навесных системах. Для чего в панелях проделывают отверстия с учетом диаметра арматуры светильника. После установки плиты к электричеству подсоединяются приборы освещения. Также врезаются воздухозаборники вентиляции. Блоки кондиционеров рекомендуется ставить в самых укрепленных участках.

Установка потолочного кондиционера потребует особых знаний, поэтому рекомендуется выбирать монтажные компании, где есть специалисты по климатическим системам Источник airclimat.ru

Монтаж панелей.

Глухие части укладываются на место последними. Их нужно диагонально просунуть в ячейку и разместить на направляющие, потом, поднимая снизу и разворачивая, постановить в пазы.

Шпаклевка поверхности потолка из гипсокартона

Перед началом этого процесса всю поверхность нового потолка необходимо загрунтовать раствором клеевой эмульсии для увеличения адгезии (сцепления) отделочных материалов. Такие растворы можно купить в строительном магазине, благо их производителей вполне достаточно. Затем потолок покрывается с помощью шпателя тонким равномерным слоем штукатурной смеси. Через день или два она подсохнет. Потом нужно взять мелкую 100/20 наждачную сетку, лампу для подсветки неровностей, затереть потолок и получить его ровную поверхность.

Теперь наша новоявленная конструкция готова под любой вид отделки: окраску, обои, роспись и т.д. Приятного вам труда!

Почти готовая поверхность.

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали

Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Как оценивается услуга по монтажу подвесных потолков

Как мы уже говорили, данный вид конструкции стоит не дешево. Но, с каждым годом владельцы компаний стараются уменьшить стоимость товара, сохранив при этом все его положительные и надежные качества. Лучшими показателями, которых являются высокие гарантийные качества товара и одобрительные отзывы покупателей.

Стоимость установки во многих случаях зависит от таких критериев:

1.Оценки стоимости потолочной конструкции, которая в свою очередь зависит от выбранного вами строительного материала и площади помещения для работы. Наприсер, Gesheft предлагает натяжные потолки Armstrong в Алматы по умеренным ценам с гарантией качества и услугами монтажа.

2.Оценки стоимости подвесной системы. В данном критерии лучше всего полагаться на стандартные, которые являются не такими дорогими, нежели специальные.

3.Оценка стоимости монтажных работ, так же как и в первом случае зависит от выбранного вами строительного материала и площади помещения.

Чаще всего, монтирование данных установок влечет за собой целый ряд установления дополнительных услуг – центровку швов, обработку углов, прикрепление различных систем освещения и вентиляции помещения, декорирование электрических и водопроводных систем.

Монтаж П-образного профиля

Следующим этапом по выполненной линии будет крепиться П-образный настенный профиль. Не стоит торопиться делать отверстия перфоратором. Опытные мастера перед тем, как сделать своими руками крепеж на навесной потолок, проверяют наличие в стене металлической арматуры или выпирающего щебня.

Особенно часто попадают впросак владельцы новопостроенных домов из пеноблоков с армирующим бетонным поясом по верхнему венцу коробки. В этом случае приходится менять и подыскивать оптимальную высоту монтажа пристенного профиля.

Чтобы упростить работу, боковую поверхность профиля размечают точками будущего крепежа и намечают пробойчиком и молотком. В этом случае отверстия под дюбеля можно сверлить перфоратором без риска «съехать» с разметки. Шаг сверловки – 25-35 см.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Технические характеристики

Выбирая потолки армстронг, обращают внимание на следующие показатели:

Светоотражение — в отдельных моделях плит уровень достигает 85%, что позволяет экономить на освещении до 25% электроэнергии. Лучше всего отражают свет гладкие белые плиты Plain, Retail Board, Scala Winter.
Звукопоглощение — означает преображение звуковой энергии в тепловую (делится на классы А — Е). Наивысшим показателем характеризуются плиты ОР пониженной плотности;
Теплопроводность — 0,056 Вт/м*°С.
Звукоизоляция (распределение звука) — уменьшают звукопередачу между соседними комнатами на 43db. Особенно эффективны акустические потолки.
Влагостойкость — 70-99%. Для помещений вроде кухни, ванной выбирают панели с показателем не менее 95%. Такой потолок не деформируется, сохраняет плоскость. Повышенной устойчивостью к влаге обладают панели Duna Supreme, Newtone, Bioguard.
Пожарная безопасность — от КМ0 до КМ3. Их применение зависит от класса помещения. Изделия Ceramoguard, Newtone полностью негорючие и устанавливаются даже на путях эвакуации.
Воздухопроницаемость — различают два класса изделий: А (высокий) — до 25х10-3 кг/м² час Па и Б (низкий) — более 25х10-3 кг/м² час Па.

Большинство технических характеристик указываются в сертификатах к панелям.

Плюсы и минусы подвесного потолка из ГСП

Положительные моменты установки подвесного потолка из гипсовых плит:

Возможность реализовать практически любое дизайнерское решение по количеству уровней, подсветке, комбинации с другими видами потолков, например, подвесными или реечными. Ограничение существуют лишь по форме поверхности: большинство ГСП не гнутся, однако есть гипсовые плиты толщиной 6,5 мм и менее, которые при определенном навыке могут сгибать для реализации ряда дизайнерских идей.
Ремонтопригодность. После залива соседями сверху, образованию пятен любой природы, потолок можно привести в первоначальный вид, просто покрасив. Некоторые виды ГСП боятся воды, чтобы не было проблем, для потолка лучше брать влагостойкие гипсовые плиты, например, Гипрок Аква Лайт.
Одновременная установка эффективной шумоизоляции от воздушного и ударного шума. Для максимального эффекта необходимо шумоизолировать все конструктивы, создав “комнату” в комнате

Для минимизации шума важно установить шумоизоляционный комплекс на потолок, состоящий из гипсовых плит и минеральной ваты. Любые однослойные решения не защищают или минимально снижают шум от соседей сверху или проводимых в доме работ

В комплектации готовых решений для потолков Гипрок Акустик минераловатная звукоизоляция входит по умолчанию. Конструкция не только изолирует от шумов, но и создает акустический комфорт, распределяя звуки в помещении и гася эхо.
Экологичность. ГСП Гипрок состоит из гипса и картона. Не содержит вредных примесей, способных со временем испаряться в комнате и влияющих на здоровье людей в отличие от, например, натяжных потолков из ПВХ.
Огнестойкость. Конструкция способна выдерживать открытый огонь в течение 15-60 минут, может монтироваться в помещениях с повышенными требованиями по пожарной безопасности.
Доступные цены на материалы позволяют не экономить на качестве.

Минусы подвесного потолка из ГСП связаны с его монтажом:

Для качественной установки требуется несколько дней на просыхание шпаклевки.
Мастеру одну ГСП к потолку не прикрепить, нужен помощник.
Работы трудоемкие и требуют определенного уровня мастерства, необходимости четко следовать инструкциям.

Армстронг-крепеж

Традиционно потолки подвесные типа Армстронг имеют разборно-обратимое крепление. Тот пруток подвеса, который ровный, завинчивается в специальный крепежный узел, состоящий из самого обычного дюбеля для самореза или металлической цанги (если речь идет об усиленном типе потолочного каркаса). А на пруток-крючок надевается профиль. Далее регулируется высота подвеса, как было описано выше (с помощью «бабочки», по туго натянутому шнуру).

Чтобы действовать в межпотолочном пространстве, любую из плит приподнимают и сдвигают. А по окончании работ возвращают ее на место.

Крепежно-подвесные узлы необходимы для усиленных армстронг-потолков, а так же в местах размещения светильников и/или вентиляционного оборудования.

Плюсы и минусы

Подвесной потолок обладает массой достоинств – их гораздо больше, чем недостатков.

К плюсам подвесного потолочного покрытия относится:

способность скрыть недостатки основного потолка (пятна, щели, трещины, ступени и прочее);
красивый внешний вид – такой потолок меняет до неузнаваемости все помещение;
возможность реализовать различные дизайнерские идеи вплоть до установки сложных конструкций;
удобный монтаж подсветки (а также возможность установки светильников в соответствии с дизайнерским планом);
отличные звуко- и теплоизоляционные характеристики,
простота в уходе – пыль достаточно смахнуть сухой тряпкой;
большой выбор вариантов финишной отделки поверхности;
возможность скрыть электропроводку и другие коммуникации внутри потолка.

Подвесной потолок позволяет скрыть электрическую проводку и другие коммуникации

Но подвесной потолок имеет и несколько недостатков, о которых стоит упомянуть, чтобы вы знали, с чем имеете дело.

К таковым относится:

уменьшение высоты потолка за счет установки подвесной конструкции (минимум 7-8 см);
продолжительность монтажа (в зависимости от сложности конструкции установка может занимать не один день);
достаточно высокая стоимость отделки;
необходимость в создании специального люка, чтобы была возможность подобраться к проведенным в потолке коммуникациям (при наличии таковых);
низкая влагостойкость гипсокартона, из-за которой он не подходит для отделки помещений с высокой влажностью (таких, как ванная, сауна, бассейн, баня и т. п.).

Потолочный ревизионный люк

Крепеж для подвесного потолка: необходимые инструменты

Монтажный комплект для установки подвесного потолка будет различаться в зависимости от того, какой материал используется для создания фальшпотолка. Однако, некоторые составляющие для изготовления подвесной конструкции являются базовыми.

Что нужно для создания подвесного потолка:

рулетка;
уровень;
молоток;
дрель;
шуруповерт;
ножницы по металлу;
перфоратор.

Для монтажа подвесного потолка необходим, как минимум, базовый набор инструментов

С таким небольшим набором уже можно браться за дело. Не забудьте про расходные материалы! В случае, если Вы решили установить натяжной потолок из ПВХ, то потребуется тепловая пушка. Ее можно взять напрокат в фирме по продаже и установке натяжных потолков, в такой, как Юкон.

Устройство системы

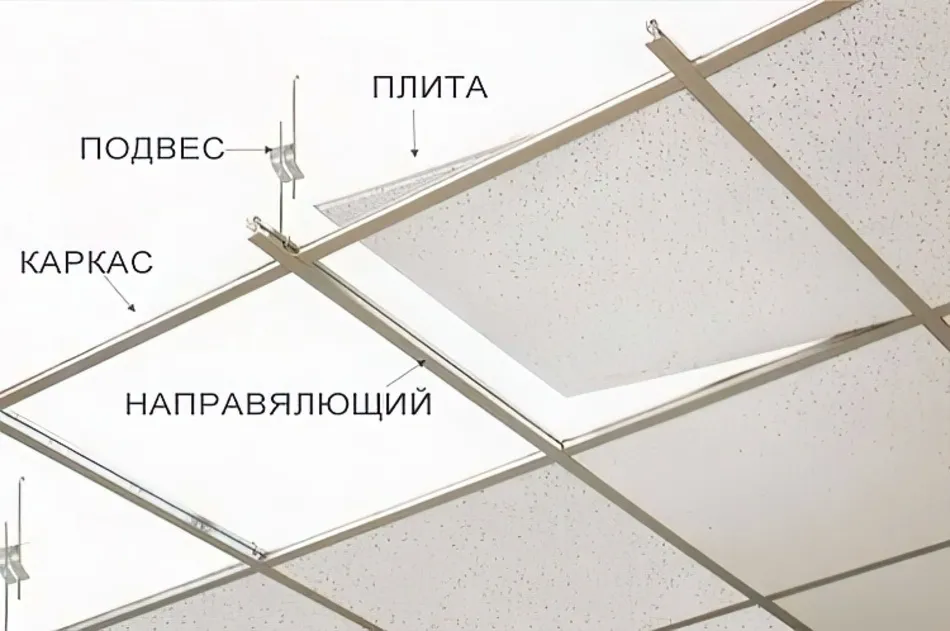

Подвесной потолок Армстронг состоит из системы профилей, при помощи подвесов прикрепленных к черновому потолку. Эти профили образуют квадратные или прямоугольные ячейки, в которые устанавливаются светильники и плиты. Все это вместе и является потолочной системой армстронг.

Потолок Армстронг — один из вариантов

Профили есть несущие (направляющие). Именно они через подвесы крепятся к черновому потолку и несут основную нагрузку. Общая масса всей системы невелика, потому устанавливаются направляющие через 120 см. Вдоль размеченных линий с шагом 50 см монтируют подвесы. В их нижней части есть крючки, а в направляющих имеются отверстия. Направляющие просто навешиваются на крючки. После этого получили параллельные направляющие, расставленные с шагом 120 см.

Устройство потолка армстронг

Между ними с таким же шагом — 120 см — устанавливается поперечный профиль. В результате получаем клетку 120 см * 120 см. Плиты подвесного потолка Армстронг имеют размер 60*60 см (если быть точными, то 598 мм * 598 мм). Для их установки еще крепят профили каркаса — чтобы получилась клетка с нужными размерами. После этого остается только смонтировать светильники и установить в ячейки плиты.
