Удобная ливневая канализация: 3 типа

Ремонт канализационных колодцев

Если обустроена ливневая канализационная система, то, несомненно, необходимо задумываться и о ремонте колодцев. Это касается не только экстренных случаев, но и систематического обслуживания и периодического планового ремонта. Если это не выполнять, то в процессе эксплуатации все приведет к следующим неприятным последствиям:

• Проседанию колодца в грунт;
• Разрушению кирпичной кладки и асфальтового покрытия по периметру;
• Разрушению смотрового колодца и лотка.

И это еще далеко не все неблагоприятные последствия халатного отношения. Чтобы избежать этого следует вовремя выполнять следующие действия:

1. Проводить регулярный технический осмотр и обслуживание. Это включает в себя удаление грязи и мусора со дна колодцев, что помогает предотвратить возможность засорения всей системы. Чистить колодцы можно самостоятельно, используя шланг и дренажный насос, который будет подавать чистую воду.
2. Выполнять капитальную очистку и ремонт не реже 10 лет. Она включает в себя диагностику системы и промывку с целью удаления образовавшихся отложений.

Только правильная эксплуатация и своевременно выполненные ремонтные работы способны продлить срок эксплуатации всей системы до пятидесяти лет. Хотя это не придел. Такой срок обговаривается из-за того что в данный период происходит изнашивание полимерных материалов, но несмотря на это работоспособность системы сохраняется еще около двадцати лет.

Элементы для транспортировки воды

Транспортирующие элементы, из которых состоит ливневая канализация – лотки, трубы, желоба – необходимы для переправления воды из приемных устройств в коллектор.

Трубы

Для того чтобы понять, как следует подбирать материалы, следует вспомнить, как функционирует ливневая канализация – труба, входящая в систему, не испытывает особых нагрузок. Давление в сетях отсутствует, температура транспортируемой жидкости не отличается от температуры окружающей среды.

Поэтому к подбору материалов не предъявляется особо строгих требований. Как правило, современные строители используют трубы из полимерных материалов, реже применяются бетонные и стальные.

Трубы бетонные – хороший выбор для городских систем, они имеют большие диаметры, имеют хорошую устойчивость к нагрузкам и коррозии, они не разрушаются под действием стоков и влаги, содержащейся в грунте.

В частном строительстве бетонные трубы применяют редко, так как работать с ними неудобно. Основной недостаток, которым отличаются бетонные трубы – это большой вес, что создает сложности при транспортировке и монтаже.

Использование стальных канализационных труб для прокладки наружной системы трубопровода невыгодно из-за их высокой стоимости и склонности к коррозии. Под действием агрессивной среды стоков трубы быстро разрушаются.

Поэтому для наружной системы водоотведения чаще применяют полиэтиленовые трубы, имеющие диаметр 110 мм. Эти изделия не разрушаются под действием агрессивной среды стоков и достаточно прочны, чтобы их можно было применять для наружной прокладки.

Рекомендуется применять следующие разновидности:

• Труба канализационная из ПВХ. Эти трубы легко монтировать, для сборки сетей не требуется специальное оборудование, а наличие штатных уплотнителей обеспечивает достаточную герметизацию стыков. Для монтажа необходимо применять пвх трубы, предназначенные для наружной прокладки. Эти пластиковые изделия отличаются морозоустойчивостью и прочностью. Как правило, они имеют оранжевый цвет. Для частных домовладений для наружной ливневой канализации, как правило, используются пластиковые трубы, имеющие диаметр 110 мм. Труба канализационная из пвх очень жесткая, поэтому для создания поворота нужно применять специальные пластиковые фитинги.
• Многослойные гофрированные трубы. Этот вид труб производится из полипропилена, но есть полиэтиленовые многослойные изделия из пнд. Трубы пнд, имеющие диаметр 110 мм, способны выдержать достаточно большие нагрузки за счет наличия большого числа ребер жесткости, поэтому они прекрасно подходят для прокладки наружной канализационной системы. При этом внутри трубы из пнд гладкие, поэтому не создается препятствий для продвижения стоков. Кроме того, трубы из пнд размером 110 мм имеют меньший вес, чем трубы из ПВХ того же диаметра, поэтому их легче разгружать и монтировать.

Чтобы обеспечить самотечное движение стоков, необходимо выдержать правильный уклон при укладке любых труб. Минимально возможный уклон определяется в зависимости от размера труб.

При использовании труб, имеющих диаметр 110 мм уклон должен составлять 0,02. Если уклон будет меньше, то система водоотведения будет менее эффективна. Но и слишком большой уклон делать нельзя, так как трубы будут быстрее заиливаться.

Лотки

Для сбора и транспортировки поверхностной влаги широко используются лотки ливневой канализации. Монтировать такие схемы намного легче, так как объем земельных работ сильно сокращается. Современные строители используют лотки, выполненные из:

• Обычного бетона.
• Полимерного бетона.
• Полимерных материалов.

Достоинством бетонных лотков является простота их изготовления и доступная цена. Сегодня бетонные лотки изготавливают, применяя метод вибропрессования, поэтому они более долговечны, чем литые аналоги. Недостаток, которым отличаются бетонные лотки – это их достаточно большой вес. Полимербетонные лотки отличаются более продолжительным сроком службы, но и цена у них выше.

При обустройстве частных территорий намного чаще используют пластиковые лотки. Все виды лотков укладывают так, чтобы был уклон к коллектору, так как именно правильно выдержанный уклон позволяет стокам двигаться самотеком.

Колодцы

Для обеспечения стабильной работы системы необходимы колодцы ливневой канализации. Они могут быть как железобетонными, так и пластиковыми. Поскольку последний вариант намного проще монтировать, а по эксплуатационным характеристикам он не уступает традиционным моделям, то полимерные колодцы используются чаще.

Виды систем ливневой канализации

В зависимости от определенных факторов выделяют различные виды ливневой канализации.

По типу системы выделяют следующие виды ливневок: точечная и линейная.

Простая точечная ливневая канализация представляет собой несколько дождеприемников, установленных под водостоком и соединенных в единую сеть. Подобные системы предназначены для сбора воды, падающей с крыши строений, и ее отведение в резервуар.

В обоих случаях можно обустроить ревизионные колодцы, с помощью которых выполняются профилактические очистные мероприятия, и проверяется работоспособность всей системы.

По типу расположения система может быть наружной, внутренней и смешанной.

Наружная ливневка является самым простым вариантом водоотведения. Максимально простая конструкция позволяет выполнить монтажные работы за короткий период времени с минимальными материальными затратами. В состав ливневки открытого типа входит линейный водоотвод в виде наземного желоба и подземные пескоулавливатели. Желоба укладывают под водостоком и вдоль дорожек. Собранная вода в большинстве случаев отводится в небольшой водоем на участке.

Внутренняя ливневая система более сложная и дорогая, но при ее использовании на участке гарантированно отсутствуют лужи. Расчет, сборку и обустройство такого варианта водоотведения должны выполнять профессиональные мастера.

Внутренняя ливневая канализация – это система водоотведения, состоящая из большого количества элементов. При укладке желобов обязательно делают небольшой уклон в сторону резервуара. Дождеприемники и желоба закрывают специальными решетками, которые задерживают на поверхности крупный мусор и листья, предотвращая образование засоров в подземных трубах. Также решетки могут выполнять декоративную функцию. Если установить решетки входной группы, то можно защитить от воды ворота и крыльцо, установка газонных решеток помогает защитить насаждения, расположенные в самых низких точках участка.

Подземная ливневая канализация имеет минимальное количество изгибов и располагается под уклоном в сторону коллектора. Не исключена возможность оснащения подобной системы смотровыми колодцами для прочистки и ремонта системы. Вода из коллектора вполне подходит для полива или заполнения искусственных водоемов.

Комплектующие элементы

Для правильного сооружения системы ливневой канализации необходимо узнать, из чего состоит ливневая канализация, изучить основные конструкционные элементы и материал, который используется для их изготовления.

Как выглядит устройство ливневой канализации и последовательность строительных работ пори ее монтаже

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

• самотечные;
• работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
2. Тип крыши.
3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

• ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
• необходима шумоизоляция, поскольку поток воды издает громкие звуки.

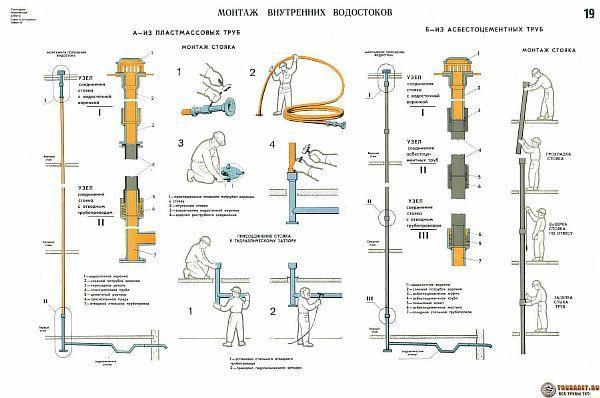

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

• воронка для забора воды с плоскости кровли;
• стояк, используемый как передаточное звено для подачи воды в низ системы;
• отводные трубы для удаления воды из сточной системы от здания;
• выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

• чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
• стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Типы канализации по локализации

Все виды канализации разделяются на внутренние и наружные. К первой группе относят комплекс канализационных устройств, установленных внутри здания. К ним относятся:

• сантехприборы и приемные сливы;
• раструбные магистрали;
• элементы соединения;
• ревизионные люки и колодцы.

Наружный комплекс включает в себя трубопровод и устройства для очистки стоков, расположенные снаружи дома, на улице. Эта система подразделяется на три разновидности:

• общесплавную, где любые сточные воды уходят одним потоком;
• раздельную, в которой ливневые, промышленные и хозяйственные стоки имеют свой отвод;
• полураздельную, где сами выходы для стоков отдельны, но сливаются они в единый резервуар или очистную систему.

Автономная канализация для кафе и ресторанов

Автономная канализация для кафе и ресторанов является одним из самых простых вариантов промышленной канализации, так как стоки этих предприятий представляют собой стандартные бытовые стоки без специфических примесей (в том числе без отходов нефтеперерабатывающей промышленности или агрессивных реагентов). Единственным отличием от “домашней” канализации является производительность. Следует учесть возможный объем стока из расчета производительности каждого сантехнического устройства – в остальном канализация подбирается по тому же принципу, что и для частного дома.

Естественно, учитывая значительный объем стока использовать накопительные септики невыгодно – слишком часто придется обращаться к ассенизаторам. Септики с почвенной доочисткой – тоже не лучший вариант, ведь чем больше производительность такого септика – тем большие необходимы площади полей аэрации. Как правило, владельцы ресторанов и гостиниц отдают предпочтение станциям биологической очистки, которые позволяют сбрасывать очищенный сток в грунт, фильтрационный колодец или даже водоём.

Назначение и виды

Ливневая, или дождевая, канализация предназначена для сбора и отвода поверхностных вод (то есть, ее функции немного шире, чем следует из названия). И система должна быть построена так, чтобы было невозможным попадание в каналы хозяйственно-бытовых и фекальных вод.

Различают три вида дождевой канализации:

• Открытая. Осадки и талые воды отводят с помощью открытых каналов (канав и лотков) за пределы участка в водосточную канаву, в близлежащий водоем или сбрасывают на грунт (в складки рельефа).
• Закрытая. Поверхностные воды собирают в дождеприемниках, откуда их через систему подземных труб отводят в коллектор или за пределы участка. Если дом находится в городской черте, то водоотвод можно подключить к общегородской сети.
• Смешанная. Часть поверхностных вод собирают и отводят в открытых каналах, а часть — собирают в дождеприемниках, а далее отводят по трубам.

Ливневую канализацию для частного дома проектируют с учетом объемов водостоков построек на участке, но редко объединяют в одну систему с подземным дренажем — это грозит переполнением дренажных колодцев во время пиковых нагрузок (в период сильных дождей и обильного таяния снега).

Производственная канализация

Производственная канализация должна проектироваться таким образом, чтобы очистка стоков была максимально эффективной и экономичной. Для оптимизации канализационной системы на предприятии достаточно часто производит разделение стоков от различных этапов производства и бытовых стоков, образующихся на предприятии, что даёт возможность максимально эффективно обрабатывать каждый вид стоков, не расходуя лишние средства.

Производством установок для очистки стоков в системах промышленной канализации занимаются многие компании, выпускающие автономные канализации для частных домов. Подобные установки можно найти среди модельного ряда популярных российских производителей септиков. Однако, если производство сложное и химический состав стоков достаточно специфичен – лучше обратиться за разработкой персональной системы очистки сточных вод к специалистам.

Особенности конструкции

Ежегодно крыша строения на даче принимает на себя большое количество осадков, примерно 100 м3. На грунт вокруг строения падает в несколько раз больше воды, что значительно повышает риск проседания фундамента дома и деформации постройки.

Ливневая система водоотведения – так можно ответить на вопрос, как правильно называется ливневка. представляет собой систему, которая эффективно собирает и выводит за пределы участка воду в виде атмосферных осадков. Подобной системой следует оснащать большие частные дома, складские и торговые комплексы, большие заводы и места скопления автомобилей. При высоком риске попадания в воду продуктов нефтехимии и других вредных производств требуется создание промливневой канализации.

Ливневая система работает по следующему принципу: вода собирается на поверхности земли, очищается и транспортируется в специальные резервуары. Система состоит из следующих элементов:

• Распределительный резервуар.
• Пескоотделитель.
• Жироотделитель.
• Адсорбирующий фильтр.
• Контрольный колодец.

Для сбора воды на поверхности укладываются специальные закрытые или открытые желоба, по которым жидкость направляется в распределительный колодец. Из него вода идет в пескоотделитель, где производится очистка от крупных частиц и мусора. После этого происходит очистка от жиров и нефтехимии с помощью маслобензоулавливателей и фильтра-адсорбера. Очищенная вода поступает в контрольный колодец и используется для полива насаждений или наполнения различных водоемов.

Линия из всех составляющих элементов ливневой системы водоотведения, включая проводящие трубы, располагается глубоко в земле. Это позволяет избежать деформации дорожного полотна и сэкономить место на участке для других более важных целей. При невозможности заглубления подводящих желобов бетонные, пластиковые или асбестоцементные элементы укладывают в канавы, делая уклон в сторону распределительного колодца.

Обустройством системы дождевой канализации должны заниматься профессиональные мастера, так как для этого требуются специальные знания и соблюдение санитарных норм и правил. Выполняя рекомендации, указанные в соответствующих нормативных документах, можно получить надежную и долговечную систему ливневой канализации с правильно рассчитанными параметрами резервуаров. Кроме того в этом случае трубы располагаются на определенной глубине, что предотвращает их замерзание в холодный период года.

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:

• диаметр 50 мм, уклон 0,03;
• диаметр 63 мм, уклон 0,02;
• диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

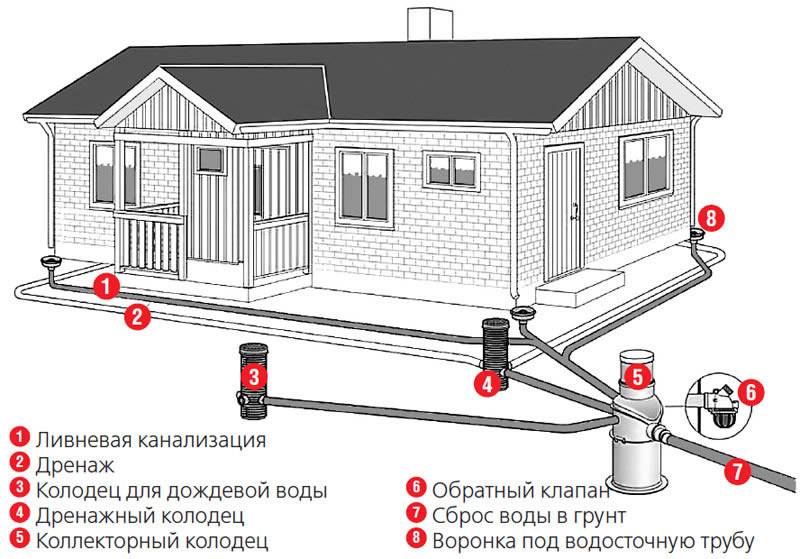

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Что такое ливневка для частного дома, типы и возможности системы?

В том, что устройство ливневки – процесс необходимый, мало кто сомневается, ведь талые и дождевые потоки разрушают не только фундамент, дорожки, но и значительно обедняют почву. По своей конструкции ливневка представляет следующий набор элементов:

• Система водосточных конструкций на крыше. Выглядит как закрепленные вдоль скосов крыши водосточные желоба, служащие для сбора водостока и отводящие потоки вниз посредством вертикальных труб.
• Приемники осадков на грунте. Такая ливневка вокруг дома может иметь множество собственных элементов: воронок, дождеприемников, линейных водоотводов, пескоуловителей. Монтируются конструкции с целью максимальной эффективности приема осадков, возможна точечная расстановка под водостоками. Линейные приемники, как показано на фото, ставятся вдоль дорожек, расположенных с малым уклоном для самотока дождевых вод.
• Конструкция перераспределения и сброса осадков.

О последней стоит поговорить отдельно, именно потому, что вопрос со сбросом излишков воды встает очень часто и со всей «полнотой». Есть три варианта решения:

1. Использовать потоки для полива огородов. Для этого все трубы и лотки сводятся в один большой резервуар, а оттуда посредством насоса отправляются в систему полива.
2. Устроить систему отвода потоков, как показано на видео, в централизованную канализацию, сточную канаву или природный водоем, если таковой есть поблизости.
3. В отсутствие потребности воды для полива и природного резервуара излишки влаги сбрасываются в грунт. Но для этого придется обустроить на участке некоторое количество труб, вкопав их на глубину ниже уровня грунта.

Типы ливневки для частного дома

1. Подземная. Конструктивно все части находятся ниже уровня грунта. Это идеальный выбор эстетически, но трудозатрат потребуется немало, как и вложения финансовых средств. Устроить подобную систему можно при полной переделке надела земли. При этом придется выбрать промерзающий или непромерзающий вид. Первые ливневки не работают в период заморозков, зато их проще проложить, глубина закладки не превышает 1 метра – максимум, но должна быть не ниже 30 см минимум. А вот незамерзающие ливневки укладываются глубже, примерно на 1,5-1,7 м. Грунтовые работы велики, потребуются системы трубопроводов, зато конструкция не будет мешать садовым работам.
2. Надземная ливневая канализация своими руками устраивается намного проще. Это водосборные и отводящие желоба/лотки, откуда потоки воды стекают в резервуар или сразу в огород.
3. Совмещенная ливневка – конструкция, где часть системы располагается сверху, например, лотки для сбора и отвода потоков в определенный резервуар, а часть – под грунтом (из резервуара по трубопроводу вода отправляется на сброс или под корни деревьев). Профессионалы считают, что совмещенная ливневка – самый оптимальный вариант как по расходам, так и по своим эстетическим, практическим характеристикам.

А вот что нужно сделать обязательно, так отвести воду от дома как можно дальше. Пусть это будет самый простой вариант: обустройство лотков на крыше и желобов для слива потоков на газоны, как показано на фото, зато фундамент не подмоется в случае затяжных дождей. Если есть большая площадка, вымощенная плиткой (место для стоянки авто), придется обустраивать ливневку и тут, так как на таких пространствах собираются лужи, с которыми трудно бороться. Несколько точек сбора воды, обустроенные точечными дождеприемниками, снимут все заботы.
