Компактная лестница на второй этаж
Что значит, компактная лестница. Скорее всего, под этим термином подразумевается сооружение небольших размеров, которое можно уместить на небольшой площади. Во всяком случае, она не должна занимать много пространства и не мешать. И из винтовых, и из маршевых видов такие конструкции можно возводить. И в этом плане винтовые предпочтительнее, хотя, если сделать маршевую лестницу крутой, то занимать они будут немного места. Обычно такие сооружают из подвалов или на чердаки.
Итак, рассмотрим, как можно провести установку компактной лестницы в дом на второй этаж.
Как сделать компактную лестницу своими руками
Рассмотрим именно винтовой вариант. В основе конструкции лежит опорный столб, на который будут крепиться степени. Для столба лучше выбрать трубу диаметром 80-100 мм. То есть, будем собирать металлическую конструкцию с использованием сварки.
В первую очередь, как всегда, надо рассчитать количество ступеней и их размеры. Берем стандартные параметры. Но так как у винтовых лестниц ступени имеют конусообразную форму, то и расчет надо вести по-другому. Это в основном касается глубины.
- Для этого надо знать длину окружности, которая формирует внешние границы ступенек. К примеру, если диаметр компактной лестницы будет 1 м, то длина окружности рассчитывается по формуле: 2πR или πD, где D — тот самый диаметр 1 м. Отсюда получаем, что длина окружности равна 3,14×1= 3,14 м.
- Теперь данное значение надо разделить на количество ступенек, которое должно быть не больше 10. Даже если 10, то внешняя ширина каждой – это 3,14/10=0,314 м или 31 см. Так как лестница компактная, то на одном пролете будет не более 6 ступеней, поэтому расчет надо проводить под них.
- Далее надо рассчитать точное количество ступеней по всей высоте лестницы. Для этого потребуются три параметра: высота потолков, толщина перекрытия, толщина ступени. К примеру, первый – 2,7 м, второй –15 см, третий 2 см. Для расчетов берем стандартное расстояние между ступеньками, пусть будет 20 см. Высота лестницы – это 270 плюс 15 равно 285 см. Делим данный параметр на 22 (это толщина ступени плюс расстояние между ними), получаем с округлением 13 ступенек. В данном случае нижняя ступенька – это напольное основание первого этажа.
Итак, в первую очередь по полученным размерам изготавливается 12 ступенек. Они могут быть изготовлены из уголка или листового железа толщиною не менее 6 мм. Затем устанавливается и крепится опорный столб. После чего к нему равномерно по длине привариваются ступеньки. Основное к ним требование – горизонтальность расположения.
Сборка компактной металлической лестницы с установкой ступенек
Ограждения и их особенности
Перилами мы привыкли называть статические ограждения маршевой лестницы, предназначенные защищать от падений человека, который спускается или поднимается. Также эти ограждения весьма полезны для пожилых людей, так как те могут на них опереться. Чаще всего они включают в себя:
Балясины
Это те элементы, к которым прикреплены поручни. Будучи несущим элементом, эти стойки выполняют сразу и эстетическую функцию, и практическую.
Поручни
Конструкция, которая устанавливается по одну или же по обе стороны от марша. Существует несколько видов крепления поручней – к балясинам или непосредственно к стене. Поручни служат опорой для человека.
Заполнители ограждений
Они призваны, что несложно понять из названия, заполнить место между балясинам. Используются в дизайне лестницы преимущественно в декоративных целях, однако в случае, если ею пользуются дети, установка заполнителей обязательна. Согласно существующим стандартам, минимальная высота перил равна 0,9 м.
Перила могут представлять собой настоящее произведение искусства
Отсутствие ограждений — выбор взрослых. Однако, она не рекомендуется к использованию детям
Винтовая коснтрукция закрытого типа — это максимально безопасно
Вариации лестниц на второй этаж для коттеджей
Если вы решили сделать наружную лестницу, ведущую в дом, то с ее формой у вас проблем возникнуть недолжно. Такая конструкция должна быть простой, удобной и не слишком высокой, чтобы возвращаясь дождливым вечером после тяжелого рабочего дня домой, вы не стакнулись с необходимостью карабкаться по скользким ступенькам.
Планируя внешний вид лестницы расположенной в доме, можно применить куда больше фантазии. Помимо того, что вы можете сделать ее из абсолютно любого материала, способного выдержать высокие нагрузки, для такой конструкции можно выбирать самые разные формы.
Форма межэтажных лестниц:
Красивые винтовые лестницы отлично вписываются в классические и помпезные интерьеры. Они выглядят по-настоящему роскошно и аристократично. Если вы хотите, потратив минимум места, украсить комнату грандиозной и величественной конструкцией – то этот вариант для вас. К сожалению, по винтовым лестницам не очень удобно подниматься, но внутри коттеджа они будут смотреться вполне уместно.

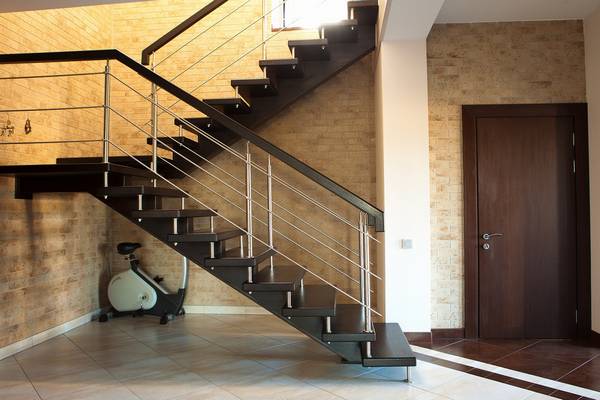

Маршевые лестницы – это наиболее простой и удобный вариант подъемной конструкции. Они отлично смотрятся как в современных, так и в классических интерьерах. Их главным недостатком является то, что они занимают достаточно много места. Эту проблему позволяет решить возведение поворотно-маршевых конструкций, с площадками между ступенями.

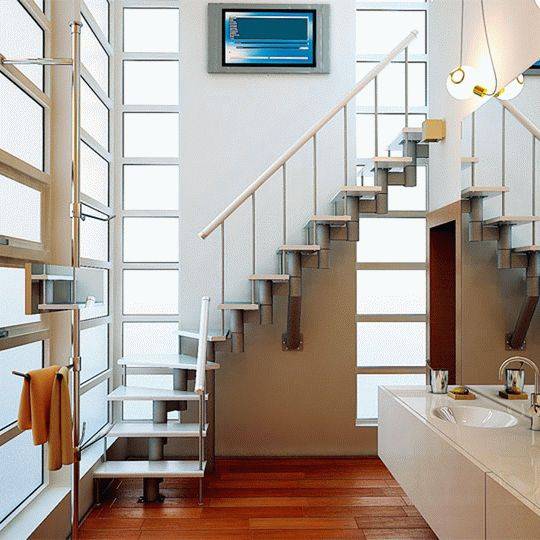

Модульные лестницы – это относительно новое изобретение. Они собираются из отдельных модулей, за счет чего занимают немного места. Такие конструкции имеют небольшой вес и просты в монтаже.
Лестницы на больцах еще одно новое изобретение строительной индустрии. По своему внешнему виду они напоминают модульную конструкцию. Однако ступени таких лестниц держаться за счет штырей и болтов в стене. Такие сооружения выглядят очень необычно, но они могут быть применены лишь при условии, что стена, к которой они прикреплены, сделана из бетона.
Форму лестницы нужно выбирать в зависимости от величины пространства, которым вы располагаете, также нужно учитывать стиль вашего интерьера. Так винтовая лестница с коваными перилами вряд ли впишется в лаконичный хай-тек, а металлические конструкции на больцах будут чужеродно смотреться в классических помещениях.
Нестандартные модели
Лестницы давно перестали выполнять лишь свои прямые задачи, конструкции используются не только для спуска и подъема, но и в качестве хранилищ. Помещения станут максимально свободными и светлыми, а подбор соответствующей мебели поможет сделать из любой комнаты современный шедевр японского минимализма. Подобные идеи посещали многих известных дизайнеров современности, а просмотр фото их работ поможет грамотно организовать пространство в собственном доме и создать эксклюзивный стиль.
Лестница-стеллаж
Среди неординарных конструкций встречаются:
- Лестницы-стеллажи. Всевозможные полки могут вместить десятки книг, целые коллекции статуэток и просто милые безделушки, сторонникам более практичного подхода можно посоветовать использовать стеллаж под консервацию.
- Лестницы-шкафы. Пространство между полом и лестницей не обязательно должно пустовать, ведь одной из основных черт минимализма является зонирование пространства. Прямые и поворотные конструкции могут послужить основой для вместительного шкафа, остается лишь изготовить подходящие двери и полки; узкие коридоры – самое популярное «место обитания» конструкций.
- Лестницы-горки. Такой вариант определенно придется по душе семьям с детьми – зачем ходить пешком, если можно проехаться на горке.
Грамотно спроектированные конструкции помогут скрыть недостатки оформления интерьера, подчеркнуть акценты и стили, визуально расширить пространство.
При подборе или проектировании конструкции следует выбрать основные её параметры:
| Название материала | Величина водопоглощения, % | Термостойкость, 0С |
|---|---|---|
| Керамогранит | 0,05 | 300 |
| Камень | 3 | 270 |
| Резина | 1 | 100 |
| Керамика | 18 | 250 |
Приобрести и установить лестницу в загородном доме или коттедже станет намного проще и удобнее благодаря вашим советам, отзывам и комментариям!
Материалы
Лестница на второй этаж – это глобальная постройка, которая надолго останется в интерьере
Поэтому важно подобрать надежные и качественные материалы, которые впишутся в общий ансамбль окружающей обстановки
Металлические лестницы
Металлическая конструкция отлично дополнит помещение, оформленное в современном стиле. Сам материал обладает высокими характеристиками прочности и долговечности. Так, лестница из нержавеющей стали прослужит около 50 лет.
А вот окрашенные или хромированные варианты стали не так долговечны – они вряд ли смогут порадовать хозяина более 5 лет. Среди не самых удачных материалов можно отметить латунь и алюминий, так как спустя некоторое время они могут потемнеть и деформироваться ввиду своей мягкости.

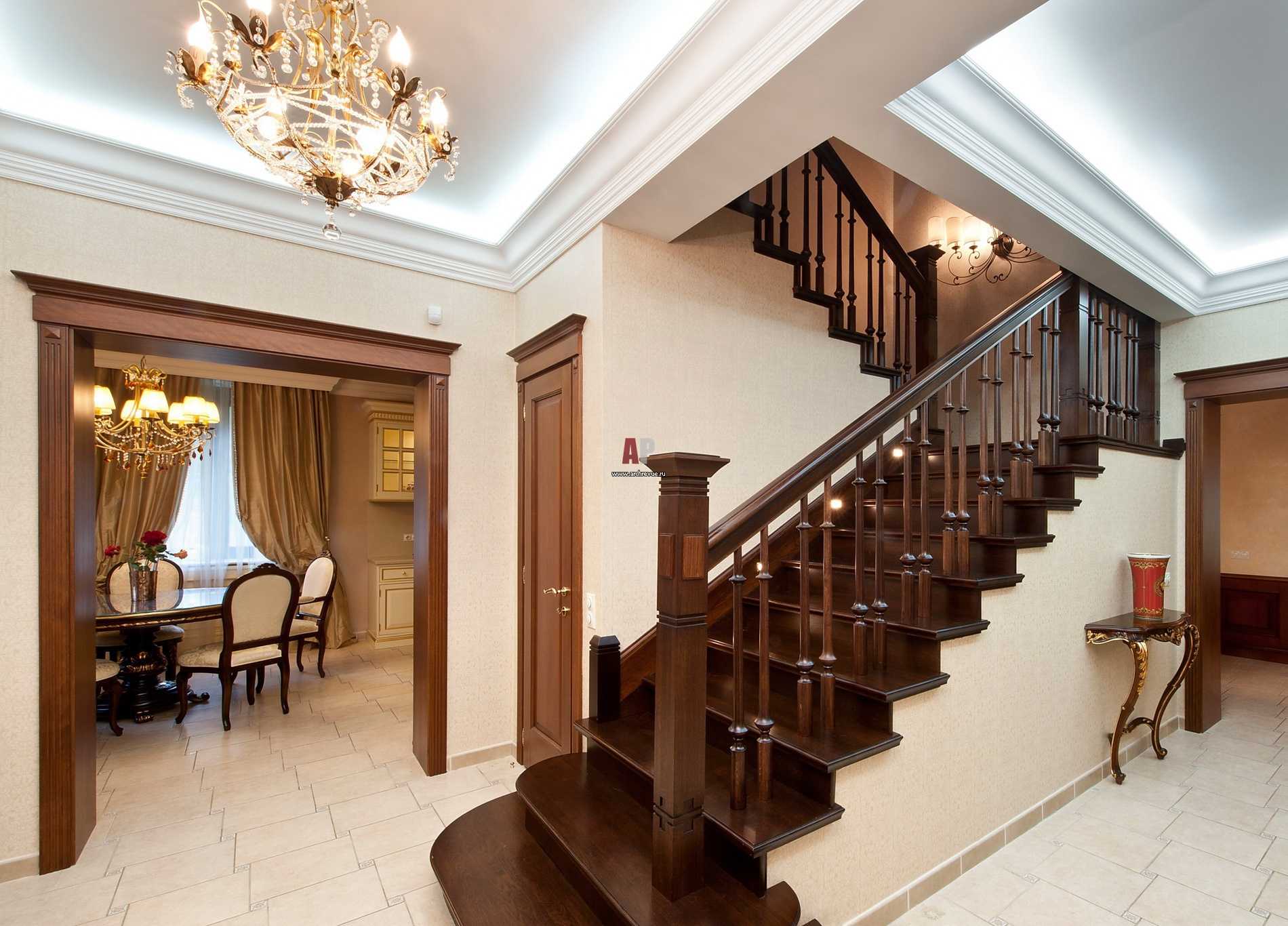

Деревянные лестницы
Деревянные лестницы выглядят тепло и уютно. Наиболее органично они вписываются в интерьеры загородных коттеджей в деревенском, скандинавском и даже классическом стиле.
Однако деревянные ступени могут присутствовать и в других стилистических решениях, конечно, если в помещении уже есть древесные поверхности, с которыми они могут перекликаться.
Для возведения лестницы подходит большое количество пород дерева: бук, клен, тик, орех, ясень. Выбирать стоит индивидуально, отталкиваясь от бюджета и желаемых характеристик.
Лестницы из камня
Камень – это долговечно, надежно и красиво. Гранитные, мраморные лестницы становятся центральным элементом композиции любого интерьера – от демократичного современного до аристократичного классического.
Каменные поверхности не требуют особенного ухода – достаточно влажной уборки. Им не страшны температурные перепады и воздействие влаги. Среди недостатков: цена (можно заменить искусственным материалом); холод (достаточно постелить ковер); вес (все в порядке, если это дом с прочным фундаментом, в противном случае можно использовать конструкцию из другого материала и установить каменные накладки).
Лестницы из бетона
Бетонные поверхности не выглядят легко и воздушно, они будто не пытаются нам понравиться, и в этом состоит их шарм. Лестница, выполненная из такого материала, подойдет для современного и лофт интерьера. А при дополнительной отделке она дополнит даже классический дизайн (бетон можно замаскировать под мрамор).
При своевременном ремонте бетон способен служить очень и очень долго. К достоинствам стоит также отнести тот факт, что бетонная маршевая конструкция обойдется дешевле, чем деревянная и металлическая. Более того, такую лестницу не так уж сложно соорудить самостоятельно. Среди недостатков – невозможность демонтажа и большой вес.
Стеклянные лестницы
Лестница из стекла – идеальное продолжение современного интерьера. Она не утяжеляет оформление за счет своей прозрачности. Наоборот, глянцевая поверхность отражает свет, тем самым визуально увеличивая пространство.
Для удобства и эстетичности такую лестницу можно подсвечивать светодиодной лентой в темное время суток. А чтобы ступени не скользили можно установить резиновые или деревянные вставки.
Виды конструкций лестниц
Как сделать своими руками
Прежде всего, следует определиться с типом материала для фундамента и самой конструкции. Далее – строительство самого фундамента, который может быть частью основания дома и планироваться заранее либо достраиваться после.
Лучше всего изготовить бетонный фундамент, залитый на щебневый слой либо на бутовое основание (с деревянной опалубкой). Затем бетонируются ограждения (рекомендуются кирпичные). Далее, учитывая вышеописанные размеры элементов лестничных маршей, крепятся косоур или тетева, затем подступенки и сами ступени. Вслед за этим устанавливаются перила и балясины.
Вас может заинтересовать информация про размеры винилового сайдинга, о котором читайте тут.
Советуем вам ознакомиться с вариантами дизайнов фасада частного дома.
Размер ступеней
Размеры ступеней — это, пожалуй, одни из главных характеристик лестницы. От них зависит, насколько комфортно и безопасно домочадцы смогут подниматься на второй этаж и спускаться вниз.
Рекомендованные значения
Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж.» (наилучшие пожелания автору и этому изумительному труду) упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:
Эти размеры хороши, но, к сожалению, не могут быть использованы, если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h). В таком случае мы можем обратиться к формулам расчета.
Формулы удобства и безопасности
Широко известна формула удобства:
Согласно этому соотношению, лестница будет наиболее удобной.
Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступёнка равняется 45 см:
Соответственно, данное уравнение носит название формулы безопасности :
Сложность в том, что формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные пропорции или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. Об этом ниже.
В специальной литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица высоты и ширины ступеней при их различном количестве и уклоне:
| Высота этажа, м | Количество ступеней n | Высота ступени h, мм | Ширина ступени b, мм | Уклон h:b |
| 2,25 для подвалов | 12 | 118 | 260 | 1:1,38 |
| 13 | 173 | 260 | 1:1,50 | |
| 2,50 | 14 | 179 | 260 | 1:1,45 |
| 14 | 179 | 290 | 1:1,62 | |
| 2,75 | 15 | 183 | 260 | 1:1,42 |
| 16 | 172 | 260 | 1:1,51 | |
| 16 | 172 | 290 | 1:1,69 | |
| 3,00 | 17 | 176 | 290 | 1:1,65 |
| 18 | 167 | 290 | 1:1,74 |
Пример расчета:
Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).
Также размеры для расчета лестницы лучше снимать, когда настелены чистовые полы или придется четко задавать горизонтальные уровни высот.
Итак, пусть высота в нашем случае:
Выбираем высоту подступёнка:
Разделив высоту между этажами на высоту подступёнков, получаем необходимое количество ступеней:
Для определения оптимальной ширины ступени используйте формулу удобства:
Удобная ширина проступи:
Значит, необходимо 15 ступеней шириной 30 см и длиной, зависящей от ширины проема в межэтажном перекрытии. Проверяем лестницу по формуле безопасности:
В данном случае:
Лестница безопасна и удобна в эксплуатации.
Этот пример вычислений приводит Столяров А.Н. в книге «Строим лестницы».
Формула Блонделя
Французский архитектор и инженер еще в далеком 1672 году предложил следующее соотношение:
Где S — это средний шаг человека, который находится в пределах 600-640 мм .
Формула Блонделя может быть преобразована в неравенство:
Нижним приемлемым для практики результатом будет минимальный подъем ступени:
С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.
Верхний подъем ступени:
На верхнем пределе формулы получается не самая удобная лестница, пригодная к эксплуатации только при движении лицом к ступеням.
Спуск по лесенке опаснее, чем подъем, следовательно, удобство использования оценивают на движении вниз. Пример размышлений мастера согласно формуле Блонделя:
Замеряем высоту между этажами:
Определяем подъем ступеней h путем деления H на возможное число подъемов (n). Варианты значений:
При 17 подъемах: h = H / n = 3050 / 17 = 179,4 мм.
При 18: h = H / n = 3050/18=169,4 мм.
При 19: h = H / n = 3050/19 = 160,5 мм.
Далее вычисляем линию хода:
Длина линии хода не должна быть меньше высоты между этажами (H), иначе лестница будет непрактично крутая. В нашем примере:
При n = 18 проступь a = 5000 / ( n – 1 ) = 294 мм.
Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять, если первую ступень считать на уровне пола.
Параметр шага по Блонделю:
Следовательно, размер приемлем, органичен и лежит в пределах среднего шага человека. Мы определили ширину проступи и высоту подступёнка для удобного перемещения, но этого недостаточно для возведения комфортной и безопасной лестницы.
Поехали дальше. Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.
Как правильно выбрать конструкцию
Модель крыльца выбирают согласно архитектуре дома. Для элитных коттеджей прекрасно подойдут витые лестничные марши, украшенные коваными элементами. Иногда владельцы выбирают другой материал, главное, чтобы он сочетался с архитектурой строения.
Для простых построек выбирают несложные модели, способные подчеркнуть общий дизайн сооружения
Важно знать – площадки и марши желательно выдерживать в определенном стиле. При выборе прямого стиля не нужно его компоновать с витыми пролетами
У каждого варианта свое предназначение.
Также важно, чтобы используемые материалы сочетались между собой. Например, дерево и металл, как уже упоминалось, выигрышно смотрятся вместе
Нельзя забывать о покрытии, ведь безопасность домочадцев должна стоять на первом месте.
Красивые лестницы для коттеджей и их материалы
Немалое значение во внешнем виде лестницы имеет материал, из которого она сделана. Современные технологии позволяют использовать для создания лестницы самые неожиданные идеи.
Самые популярные материалы для создания лестниц:
Деревянные лестницы выглядят благородно и аристократично. Кроме того, дерево считается экологически чистым материалом. Срок службы подобных конструкций не очень долог, но при грамотном уходе, по ним будите ходить и вы, и ваши дети, и даже внуки. Деревянные лестницы можно дополнить коваными перилами, особенно уместно такое сочетание будет смотреться в классических интерьерах.
Лестницы из армированного бетона невероятно прочны и стоят недорого. Такой материал больше подходит для входных конструкций. Однако лестницы из бетона можно встретить и внутри помещения. Разрез армированного бетона показывает наличие металлоконструкций.
Стеклянные лестницы делаются из ударопрочного материала. Несмотря на внешнюю хрупкость таких конструкций, они довольно прочные.
Есть и другие материалы, из которых можно сделать лестницу. Однако, приведенные нами считаются самыми популярными.
Как сделать удобную лестницу
Критерии выбора лестницы в частный дом:
- подходит под оформление интерьера;
- небольшие размеры — марш должен вписаться в площадь помещения;
- удобство — не нужно высоко поднимать ногу, ступени не скользят, оптимальная высота перил для опоры;
- безопасность — не шатается, не прогибается при ходьбе, ограждение защищает от случайного падения.
В проектировании и строительстве лестничных систем используют строительные нормы, где установлены допустимые размеры:
- уклон — удобно 30-40 градусов, если маршем редко пользуются — 37-45º;
- ширина пролета — для экономии места в подвал, на чердак — 60 см, для межэтажной конструкции — минимум 75 см (достаточно для перемещения одного человека средних габаритов);
- высота прохода — минимум 1 м 90 см, если перекрытия нет — ограничений нет;
- высота шага — 15-20см;
- ширина ступеньки — 25-30 см +4 см (свес проступи).
Чтобы сэкономить место, между двумя маршами вместо площадки рекомендуем делать забежные ступени. Отсутствие подступенков визуально облегчает конструкцию любой формы. Для самостоятельных расчетов удобства лучше использовать программы и онлайн калькуляторы. Но лучше при нехватке места воспользоваться услугами специалистов.
Как сделать удобную лестницу
Критерии выбора лестницы в частном доме:
- подходит под оформление интерьера;
- небольшие размеры — марш должен вписаться в площадь помещения;
- удобство — не нужно высоко поднимать ногу, ступени не скользят, оптимальная высота перил для опоры;
- безопасность — не шатается, не прогибается при ходьбе, ограждение защищает от случайного падения.
Проектирование и строительство лестниц регулируется строительными нормами, в которых указаны допустимые размеры:
- уклон — удобно 30-40 градусов, если маршем редко пользуются — 37-45º;
- ширина пролета — для экономии места в подвал, на чердак — 60 см, для межэтажной конструкции — минимум 75 см (достаточно для перемещения одного человека средних габаритов);
- высота прохода — минимум 1 м 90 см, если перекрытия нет — ограничений нет;
- высота шага — 15-20см;
- ширина ступеньки — 25-30 см +4 см (свес проступи).
Для экономии пространства рекомендуется ступенчатая лестница вместо площадки между двумя ступенями. Отсутствие ступеней визуально облегчает строительство любой формы. Для самостоятельного расчета комфорта лучше всего использовать программы и веб-калькуляторы. Однако если пространство ограничено, лучше воспользоваться услугами профессионалов.
Модные тенденции современности
Сегодня дизайн интерьеров частных домов отличается широким перечнем материалов, огромной палитрой цветовых оттенков и богатством стилевых решений. Однако факт остается фактом, чтобы строение было не просто красивым, а комфортным и уютным для проживания, оно должно иметь удобную конструкцию.
Важным элементом в данном аспекте является лестница, которая ведет на второй этаж
Ее строительству и декорированию всегда уделялось тщательное внимание. Особенно, если в коттедже довольно узкие пролеты между этажами
Посмотрите на следующее фото, чтобы увидеть подобную конструкцию для маленьких коридоров воочию. Она действительно потрясает воображения человека своей утонченностью и оригинальным внешним видом, несмотря на ограниченность свободного пространства между пролетами дома.
Совершенно не стоит расстраиваться, если коридоры вашего дома не отличаются особой широтой. Можно так спроектировать конструкцию, ведущую на второй этаж коттеджа, чтобы она была очень удобной и в то же время красивой.
Цены за готовые лестницы на второй этаж и за услуги установки
| Модель | Характеристики | Цена, руб. |
Стандарт-2 |
| 7 300 |
Левозаходная В-12 |
| 15 500 |
PH-LS 5 |
| 24 000 |
Spiral Color 160 |
| 77 000 |
Calgary Grey D14 |
| 53 000 |
Что касается услуг по установке лестниц, то они по регионам разняться. К примеру, производитель модели Spiral Color 160 производит установку за 25000 руб. При этом отдельно 1500 руб. возьмут за проведения замеров. Если заказана тонировка, то прибавляется еще 11000 руб.
Watch this video on YouTube
Классификация
До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.
Место расположения
По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.
Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки. Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку
А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку
Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.
Способ устройства
По способу устройства бетонная лестница для дома может быть двух вариантов:
сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.
Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.
По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.
Форма и конструктив
По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.
Виды пролетов по конструктиву:
- Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
- С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
- С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.
Чертёж бокового прогона
Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.
Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.
Ассортимент лестниц в нашем магазине с указанием ширины и цен
В коллекциях компании «СуперЛестница» имеется немало вариантов готовых лестниц для самостоятельной сборки покупателем и монтажа нашими сотрудниками. В модельном ряде есть конструкции из дерева и металла, а также предназначенные для организации подъема на чердак и второй этаж.
ТОП-5 моделей для частного дома в фото выглядит следующим образом:
«Престиж» с поворотом за 44290 руб.
Металлический каркас, ширина марша 100 см, со ступенями из сосны
Г-образная «Элегант» с квадратной площадкой за 50390 руб.
Конструкция с возможностью устройства в подлестничном пространстве шкафа, ширина пролетов 100 см
Прямая «Соло» за 70858 руб.
На металлическом косоуре, расстояние от стены до перил – минимальные по стандартам 90 см
П-образная «СуперЭлегант» за 108277 руб.
Ступени из бука, ширина – 95 см
Поворотная «Модерн» за 120030 руб.
Модульная конструкция с расстоянием между поручнями 104,4 см
Все представленные в нашем каталоге лестницы спроектированы с учетом требований стандартов в плане не только безопасности, но и удобства. Лестничные конструкции у нас найдутся для любого помещения и стиля в интерьере. А цены вас обязательно порадуют, так как они самые низкие в Москве и области.
Выбор типа лестницы
При строительстве дома не всегда изначально определено место под будущую лестницу, особенно если дом строится без детального проекта. В таких случаях оставшаяся свободная площадь для лестницы не всегда соответствует необходимым требованиям.
В большинстве случаев вне зависимости от выделенной площади получается подобрать лестницу, которая будет отвечать всем требованиям хозяев, это может быть:
- прямая;
- поворотная на 90°;
- поворотная на 180°;
- поворотная с забежными ступенями;
- винтовая;
- изогнутая;
- приставная.
После выбора вида важно определить размеры лестницы:
- Угол наклона – данный параметр может варьироваться от 23° до 70° в зависимости от вида конструкции и места расположения.
- Ширина марша – также в зависимости от вида лестницы и ее назначения может начинаться от 50 см.
- Размер ступеней – изменчивый параметр и напрямую зависит от угла наклона лестницы.
- Перила.
После этого переходим к выбору материала. Самыми распространенными вариантами являются лестницы из дерева, металла и бетона, намного реже встречаются стеклянные лестницы.
И, соответственно, в зависимости от выбранного вида лестницы и материала определяемся с типом конструкции и ее несущими элементами.
Данные для чертежей
Чтобы приступить к разработке чертежей, необходимо собрать первичные данные, это:
- длина и ширина места, выделенного под строительство;
- высота лестницы (состоит из суммы высоты потолка и толщины перекрытия);
- размеры потолочного проема.
Требования к лестницам являются ключевым определяющим фактором того, каких размеров необходима площадь под будущее строительство. Требования к приставным лестницам намного скромнее, чем к стационарным, но все же их необходимо учитывать.
Благодаря этим данным можно будет рассчитать ключевые параметры лестницы и приступить к разработке чертежей и схем.
Как сделать чертеж?
Определив размеры лестницы на второй этаж, переходим непосредственно к созданию чертежа. Существуют определенные нормы проектирования лестниц, будем их придерживаться.
Схему необходимо делать в трех проекциях, это вид сверху, сбоку, спереди.
На чертеже обязательно укажите все размеры, тем самым вы облегчите себе задачу, когда подойдете к этапу подсчета необходимых материалов.
Чтобы не нагружать чертеж размерами и сносками, сделайте отдельно еще несколько чертежей, это может быть:
чертеж ступеней;
перил;
навеса (при необходимости).
Выполнить все расчеты и начертить схемы возможно несколькими способами:
- Самостоятельно – используя информацию, полученную выше.
- Воспользоваться строительным калькулятором на нашем сайте. Вам потребуется только выбрать тип лестницы и ввести некоторые размеры, после чего система автоматически просчитает все параметры и выдаст вам схемы с необходимыми размерами и расчетами.
- Готовые проектные решения, о которых мы говорили ранее, но велика вероятность, что они могут не подойти вам по вашим размерам.
- Самый, наверное, простой, но и самый дорогой способ — это обратиться за подготовкой проектной документации к профессионалам, которые самостоятельно начертят схемы лестницы, придерживаясь норм и правил, а также выполнят все расчеты.
