Мотыльковый тип лестницы
Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.
Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.
Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы
Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня.
Разметка ступени лестницы «гусиный шаг»
Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.
Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.
К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.
Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.
Чертёж ступени
Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву
При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек
Лестница «гусиный шаг» – вид сбоку
Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.
Схема выполнения стяжек
Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.
Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.
Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.
Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
Технические требования к забежным лестницам
Для того чтобы забежная лестница прослужила долгое время и была безопасной для людей, она должна строиться в соответствии с техническими нормами и правилами. Поэтому начинать возведение данной конструкции следует с замеров и расчетов. Также следует подготовить проект и чертеж будущего изделия.
Существует ряд требований для данной лестницы
Основные технические параметры для возведения конструкции следующие:
- Ступени должны иметь определенный размер (самая узкая часть – от 100 мм, а самая широкая – от 400 мм).
- На прямых промежутках, которые отделяют повороты, ступени в ширину должны иметь одинаковый размер.
- Высота ступеней варьируется в пределах от 12 до 22 см.
- Край проступи не должен выступать более чем на 4 см.
- Ограждения высотой от 90 до 120 см.
- Ширина марша – не менее 90 см.
- Оптимальный угол наклона – 30°, но не более 45°.
- При постройке П-образной лестницы, в которой используются забежные ступени, с поворотом на 180° (то есть, два поворота) расстояние между маршами должно составлять не менее, чем четверть от ширины ступени (это позволит сохранить глубину ступеней на повороте удобной и обеспечит безопасность при перемещении).
- При составлении проекта учитывают также и расстояние от марша до перекрытия между этажами. Оно может быть не менее 2 метров.
В данном видео вы подробнее узнаете о забежной лестнице: Если следовать нормам строительства, лестница с поворотом прослужит долгое время и не станет источником получения травм.
Виды лестниц по типу конструкции
Первый вид — это обыкновенная неразборная конструкция. Основные ее параметры — длина и ширина — неизменны. То есть если сделать лестницу размером 2×0,6 м, то в таком виде ее и храним. При использовании ее верхнюю часть опирают на вертикальную поверхность, а нижнюю часть ставят на пол под углом 60-75º для устойчивости. Чем больше угол установки, тем больше места требуется, чтобы ее безопасно использовать. Такую лестницу своими силами сделать достаточно легко.
Второй вид — это раздвижная лестница. Она имеет пазы-направляющие, по которым двигаются разные части изделия. Принцип использования тот же, что и в первом случае, но по части хранения намного удобнее. Потому что длина в этом случае может меняться. Выдвигая по очереди секции лестницы, увеличиваем ее длину. Когда лестница больше не нужна, она опять принимает более компактный вид, что экономит место и удобно для хранения. А с изменением длины появляется возможность менять угол установки, что удобно в условиях использования на небольшой территории.
Третий вид — это складная приставная лестница. В ее основе лежит шарнирное соединение. С его помощью секции лестницы соединяются между собой, складываются и раскладываются. Чаще всего ее используют для чердачных помещений. Крепят верхнюю часть лестницы к потолку, а с помощью раскладных соединений собирают ее и поднимают под потолок, где она висит на специальных креплениях, пока не понадобится.
Такие лестницы обычно изготавливают из дерева, но есть варианты из профиля, металлических труб и других материалов.
Изготавливая лестницу своими руками, к выбору древесины нужно подойти внимательно. Древесину используют ровную и тщательно высушенную, желательно из хвойных пород деревьев.
Не используют материал, который:
- подвергся гниению;
- имеет поперечные трещины;
- с крупными сучьями и косослоями;
- поражен насекомыми.
Как и любая конструкция, лестница должна отвечать определенным стандартам, которые были выведены по итогам расчетов и испытаний. Этот ряд правил позволит сделать ее удобной и безопасной.
Материал для лестницы
Как в загородных постройках, так и в городских домах все чаще встречаются деревянные лестницы. Выбор материала обусловлен как прочностью и долговечностью, так и эстетичностью. Еще один важный аспект – безопасность, ведь на деревянных проступях труднее поскользнуться, чем на отшлифованных каменных или на железных. Да и само дерево вносит некий налет комфорта и теплоты.
При конструировании лестницы с поворотом выбирают дерево благородных пород:
- дуб;
- бук;
- сосну;
- ясень;
- лиственницу.
Перечень объясняется влажностью материала, а значит, – его плотностью. Наименьшая плотность у пихты, наиболее высокая – у дуба, именно поэтому лестницы из дуба считаются самыми дорогими и престижными. Немаловажными факторами являются прочность (отсутствие деформации при растяжении, сжатии и высокий предел нагрузки) и твердость.
Что же касается ценовой политики на пиломатериалы, то наиболее выгодной считается сосна
Тут необходимо обратить внимание и на эстетические преимущества древесины – наличие годичных колец
Нормы для проектирования
Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:
- Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
- Количество ступеней нечетное.
- Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
- Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
- Высота перил 90-120 см.
- Минимальная ширина лестницы — 80 см.
Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.
Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.
При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.
Как проверить комфортность и безопасность лестницы
Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.
Особенности расчета забежных ступеней
Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.
Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка 4.19 м.
Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша (4.19 м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.
Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.
Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.
Простой проект деревянной лестницы своими руками:
dizlandshafta
Полезно5Бесполезно1
Для выдвижной лестницы понадобятся…
Выдвижной вариант несколько сложнее, чем приставной, но это искупается тем, что он более компактный, что облегчает его хранение. Помимо деревянных брусьев, вам потребуется клей, шнур из капрона, муфты и скотч. Выбрав длину лестницы, сооружаемой своими руками, оптимальную для собственных потребностей, следует разделить ее на 3 части. На первом сегменте муфта намертво приклеивается и образовывает проем для части тетивы нижнего сегмента.
Чтобы надеть муфту на продольную поперечину следующей секции, она должна быть достаточно свободной. Для этого можно сделать брусок-расширитель – небольшой кусочек бруса обматывается скотчем, а потом вставляется в противоположный конец муфты, в которую уже вбит стационарный сегмент тетивы. Получившееся сооружение обматывают капроновым шнуром и оставляют высыхать. Потом брусок со скотчем вынимают, и муфта готова к приему второго сегмента.
Перекладины с тетивами собирают либо, насаживая на шип, пропитанный клеем, либо, просто приклеивая будущие ступени и обматывая место сборки капроновым шнуром. Когда сборка закончится – следует подумать, чем покрасить деревянную лестницу, которую вы сделали своими руками: или водоотталкивающей краской, либо покрыть лаком, предварительно тщательно высушив. Раскладную лестницу сооружают практически так же.
Виды конструкций
Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:
- запроектировать все составляющие элементы конструкции;
- учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
- рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.
Для изготовления лестницы лучше всего использовать древесину
Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:
- прямой или закругленной;
- простой или декоративной;
- тяжелой или легкой.
Выделяют следующие популярные виды конструкций деревянных лестниц:
на косоурах – самый распространенный вариант. Главная балка представляет собой гребенку, на которую сверху опираются ступени. Чаще всего используется схема с 2 косоурами, но существуют также варианты с 1 и 3 несущими элементами.
на тетиве – балки располагаются по бокам от ступеней. Такая схема визуально немного утяжеляет всю композицию, что довольно приятно для восприятия “на глаз”, но в изготовлении нисколько не сложнее предыдущего варианта.
на больцах – здесь в качестве несущего элемента выступает металлическое ограждение. Такие конструкции идеально вписываются в современные интерьеры.
на центральном столбе – такая система применяется для винтовых лестниц.
Расчет параметров и размеров
После того, как с видом деревянной лестницы и ее составляющими определились, стоит подготовить весь необходимый материал. Но для этого нужно проделать расчеты будущей конструкции и ее чертеж. Вначале высчитываем все показатели. А именно:
- делаем расчет высоты всей деревянной лестницы. Этот показатель определяется как расстояние между чистовым полом первого этажа и чистовым полом второго этажа.
- высота и число ступенек. Согласно некоторым нормам в строительстве высота ступенек берется в диапазоне от 15 до 20 см . Как правило, берется среднее значение в 17 см . Количество ступенек определяется как частное от деления высоты всей лестницы на высоту каждой ступеньки. Если в результате получается неровное число, то можно уменьшить высоту нижней ступеньки.
- ширина проступи (верх ступени). Тут также существуют некоторые нормы. Этот показатель должен лежать в пределах от 22 до 40 см .
- делаем расчет ширины самой деревянной лестницы. Тут определенных правил нет. Этот показатель определяется в зависимости от наличия свободного пространства и необходимости.
- длина самой лестницы определяется умножением ширины проступи и количества ступеней. Иногда такой показатель может быть слишком большим и не помещаться в отведенное пространство. В этом случае можно либо уменьшить ширину проступи, либо сделать лестницу из двух маршей.
Также стоит продумать ширину просвета над лестницей. Когда вы будете подниматься по ступенькам, то над головой должно быть свободно, чтобы вы не ударились. Также рассчитывается длина косоура или тетивы.
Выбор схемы лестницы
Применительно к частному дому наиболее распространены две – лестница винтовая и маршевая. Первый вариант довольно сложный, и реализовать его своими руками, не имея практических навыков и опыта в этой сфере, вряд ли получится. Придется делать специфические инженерные расчеты, а значит, без помощи профессионала хотя бы на этом этапе подготовки не обойтись. Ориентироваться лишь на схемы, имеющиеся в интернете, не совсем правильно. Они не учитывают специфику конкретного строения, поэтому их обязательно придется перерабатывать с учетом особенностей его габаритов, планировки и ряда иных факторов. Да и сам монтаж винтовой лестницы, тем более деревянной – процесс далеко не простой.
Для сборки своими руками оптимальное решение – маршевая деревянная лестница . Исходя из высоты помещения первого этажа, пролетов может быть один или два (поворотная конструкция).
А вот в деталях даже совершенно одинаковые лестницы могут сильно отличаться. И это легко объясняется тем, что изготовление своими руками подразумевает элемент творчества. Так как все частные дома разнятся по многим параметрам (габариты, высота потолков, планировка, внутреннее наполнение), то следовать какому-то единому стандарту – дело бесперспективное
Кстати, автор уже обратил на это внимание читателя. Поэтому далее – лишь общие рекомендации, которые помогут грамотно составить чертеж деревянной лестницы с учетом всех особенностей строения, и произвести ее установку по месту
Сборка деревянной лестницы
Изготовление лестниц в деревянном доме осуществляется строго по отработанной технологии:
- Крепление опор.
- Установка косоуров.
- Монтаж ступеней.
- Фиксация перил и балясин.
Рассмотрим каждый этап детально.
Крепление опорных столбов к полу
Вертикально устанавливаемые опорные столбы служат базой для закрепления нижней части косоура или тетивы, забежных ступенек и площадки. Изготавливаются они из качественной древесины – как правило, такой же, как и вся лестница.
Столбы имеют достаточную для создания необходимой прочности толщину и крепятся максимально подходящими под условия способами, например, металлическими уголками. Между собой они также фиксируются балками жесткости. Перед установкой в них проделываются все необходимые выемки – для крепления лестничных элементов.

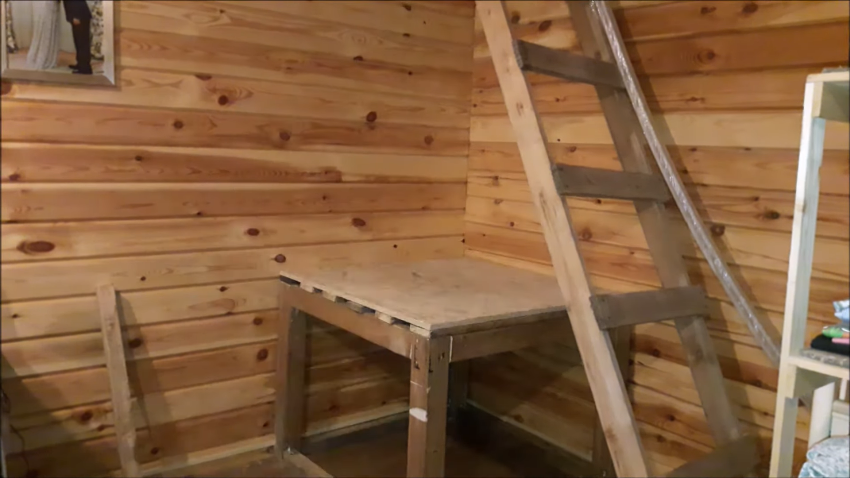

Опорные столбы и основа поворотной площадки
На площадку монтируются опорные доски, на них сверху – чистовое покрытие пола, например лист ОСБ
Монтаж косоуров
В зависимости от устройства лестницы косоуры могут быть 2-х типов:

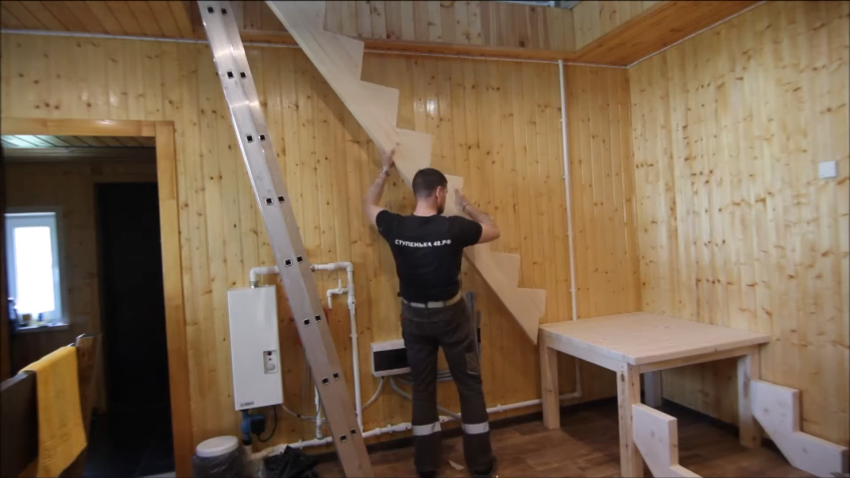

Пристенные.

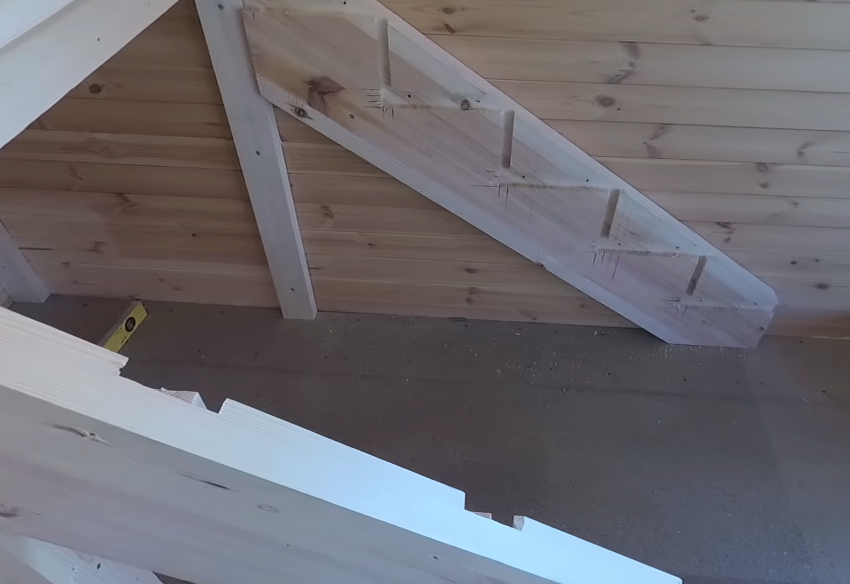

Монтаж начинается с нижней части. Балка вставляется в предварительно подготовленный паз в опорном столбе. Затем выполняется его крепление в верхней части.
Для надежности крепления косоур вставляется в предварительно сделанный пропил в потолочной балке. В завершении для надежности он фиксируется анкерами к стенке, столбу и потолочной балке. При необходимости конструкция усиливается стальными уголками.
Внешние.
Вторая балка крепится аналогично первой:
- Сначала любым доступным способом закрепляется нижняя часть.
- Затем фиксируется верхняя часть – по перекрытию.
- В ходе установки косоур должен располагаться в той же плоскости, что и тот, который уже установлен у стены.
Фиксируются косоур к перекрытию шип-пазовым соединением 2-мя путями – либо созданием паза в самой балке, либо подпилкой косоура.
Монтаж косоуров
Крепление ступеней к косоуру
Порядок монтажа ступенек таков, что сначала устанавливаются подступенки. При этом по высоте они должны быть на 1-2 мм не доходить до ступеней. Таким образом формируется компенсационный зазор на случай разбухания древесины при увеличении влажности.

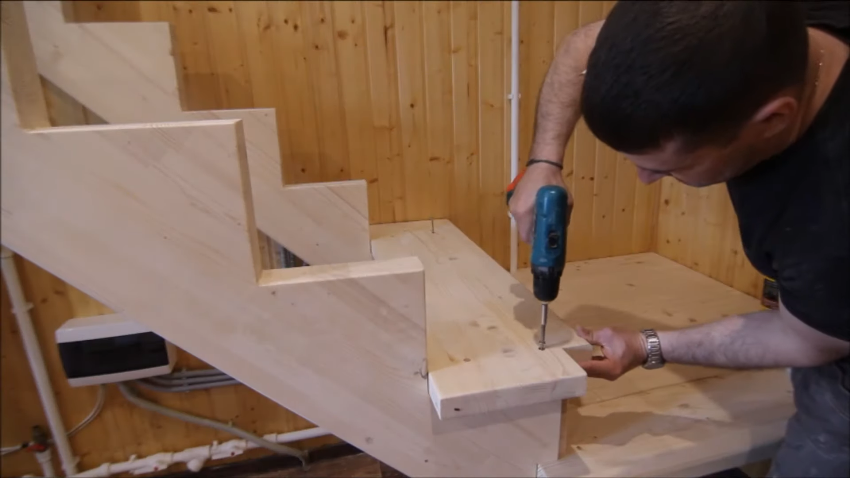

После монтажа подступеней устанавливаются ступени. Оба элемента крепятся с помощью саморезов с максимально глубоким утапливанием шляпки.
Крепление ступеней к косоурам
Монтаж лестниц на тетиве
Вместо зубчатого косоура основой для лестницы может служить прямая тетива. Различаются они не только внешне, но и способом установки ступеней. На тетиве они вкладываются в предварительно распиленные с внутренней стороны пазы.
Сборка лестницы выполняется так, что сначала ступеньки и подступенки вставляются в одну тетиву, затем забиваются с противоположной стороны в другую. Данная особенность заставляет отдельно собирать целый марш, а затем устанавливать его на место. Это значительно труднее, чем в версии с косоурами.
Как вариант, применяются тетивы не с пазами, а с опорными брусками или уголками. В таком случае возникает возможность облегченного, то есть поочередного монтажа ступеней и подступенков – как по аналогии с косоурами.
Монтаж тетевы с пазами для установки ступеней
Установка балясин и перил
Монтаж балясин выполняется по следующей технологии:
- по краям ступеней по разметке проделываются отверстия;
- далее в них вклеиваются выступающие с поверхности шканты;
- затем в середине основания балясин высверливаются соответствующего диаметра посадочные отверстия;
- с их помощью балясины крепятся на клей и шканты к ступеням;
- по краям марша устанавливаются столбы.
Далее опорные столбы срезаются под углом марша – так чтобы их поверхность находилась в одной плоскости с установленными балясинами. Поручни крепятся к балясинам, также как они к ступеням. Помимо шкантов могут применяться саморезы, крепежные пластинки, металлические шпильки.
После всех работ проводится окрашивание лестницы, покрытие лаком или пропитками. Для покрытия применяются те же средства, что и для покраски стен дома изнутри.
В виде пример монтажа деревянной лестницы на косоурах:
