Простая лестница из профильной трубы: монтаж своими руками

Изготовление маршевой лестницы

Ещё раз стоит напомнить о нагрузках, приходящихся на лестничную конструкцию. Они обязывают проводить все работы правильно и качественно, чтобы обеспечить безопасную эксплуатацию.

Лестница, выполненная из профилированной трубы, может иметь один или два косоура. Это будет зависеть от того, какой ширины вы хотите видеть будущее изделие. Безусловно, большее количество косоуров повлияет на прочность лестницы, что приведёт к дополнительным расходам на материал и трудозатратам. Если вы всё же планируете одну несущую опору, то можно приварить сбоку дополнительные консоли. Такое мероприятие позволит избежать прогиба проступей при воздействии больших нагрузок.

Рассмотрим наиболее простую конструкцию лестницы из профилированной трубы.

Маршевая лестница из профильной трубы

Этапы работ

Начинают процесс с обваривания контура, результатом которого должен стать получившийся прямоугольник. На него позже будем устанавливать ступень.

Ступени для наружных лестниц можно выполнять из прутьев арматуры. Это обойдётся дешевле дерева и прослужит дольше.

• В качестве основы будем использовать профилированную трубу сечением 10х10 сантиметров. Преимущество по сравнению со швеллером заключается в том, что её применение позволит уменьшить возможную вибрацию без дополнительных мероприятий по укреплению.
• Направляющие делают, подрезая профильную трубу так, чтобы деталь в месте среза одним концом плотно вставала на опору. Противоположный конец должен примыкать к верхней опоре. Это можно сделать, приварив к обоим краям платформы. Они будут помогать фиксации. Если речь идёт о простой маршевой лестнице, то такими опорами станут пол и перекрытие.
• Для того, чтобы была возможность установить ступени, необходимо наварить опорную рамку. Делают это между двумя опорами.
• Для крепления будущих ступеней необходимо предусмотреть отверстия на опорной раме. Проступи крепят на анкерные болты.
• Установку перил и прочих атрибутов производят на завершающем этапе, но подготовить места их креплений нужно заранее.
• Окраска изделия производится на том этапе, когда собрана вся конструкция из профилированной трубы.
• Если вы хотите оставить щель между стеной и лестничной конструкцией (обычно это делают для более комфортного приклеивания обоев или использования других материалов для оформления стены), то необходимо предусмотреть дополнительное укрепление конструкции. Для этого в стену забивают три костыля. В качестве этих элементов можно применить оставшиеся отрезки арматуры. Эти костыли необходимо забить под основную несущую внутреннюю трубу и подварить.
• При изготовлении наружной стойки часто применяют металлические трубы. На её низ наваривается площадка, а верхняя часть срезается в соответствии с уклоном несущей балки, затем всё это подваривается.

Применение опорной трубы поможет снизить возможную вибрацию. А её саму можно использовать в интерьере в качестве опоры для декоративных элементов. например, для цветочных горшков.

Ограждения можно монтировать с боковой стороны каркаса. Материал зависит лишь от вашего вкуса. Такое устройство ограждений приведёт к увеличению рабочей ширины пролёта лестницы.

Изготавливаем лестницу с помощью профильных труб

Для начала ознакомимся с основными нюансами, которые присутствуют в изготовлении лестниц:

1. Конструкция тяжелая, поэтому, когда проходит монтаж, следует применять определенное количество дополнительных материалов – дерева, стекла, камня, керамики и других. Так она становится практичная и с привлекательным внешним видом.
2. Использую профиль, лестница изготавливается очень быстро, а благодаря пластичности материала изделия выходит красивым и эстетичным.
3. Профильная железная лестница используется внутри помещения и снаружи как элемент крыльца. Чтоб изготовить ступени применяют профильную трубу, сечение которой 52-74 мм. Чтоб готовая конструкция не дрожала, не вибрировала и не шаталась, в пролете постройку нужно немного сокращать.
4. Чтоб изготовить металлический каркас для лестницы требуется сварочный аппарат, но самого прибора не достаточно, нужно уметь им пользоваться, иначе это приведет к плохим последствиям.

Этапы работы при изготовлении каркаса

Чтоб сделать каркас лестницы необходимо:

• Сделать разметку и нарезать профильные трубы, сварить рамочки для ступеней;
• Забетонировать ступени;
• Установить косоуры;
• Приварить уголки под ступеньками;
• Сварить ступеньки и соединить их друг с другом.

Особенность конструкции

Изготовить лестницу дело сложное, и требует затрат материала и времени. Но этого недостаточно, нужно чтоб и передвигаться по ней было удобно, для этого требуется сделать перила из профильной трубы, таким образом, ширина пролета увеличится на несколько сантиметров. Учитывайте свободное место, которое следует оставить между стенкой и установленной лестницей, это нужно для того, чтоб рабочие сделали ремонт с удобством, не вырезая кусочки обоев.

Чтоб изготовить ступеньки возьмем толстую березовую фанеру, которая отличается от сосновой относительно не высокой стоимостью и прочным основанием, кроме этого, такой деревянный лист не выгибается когда высыхает. На изготовление каркаса подойдут профильные трубы.

Первое что нужно сделать — это
расчет металлической лестницы и количество ступенек.

• Чтоб изготовить каркас для лестницы возьмите подготовленные профильные трубы, размер которых 10 на 10 см, а уголки 4 на 4 см. Трубы – это предпочтительный вариант, что не скажешь про швеллеры. У первых отличная жесткость, к тому же во время ходьбы вибрации не чувствуется.
• Когда готов каркас, позаботьтесь о постаменте, где будет стоять лестница. Постамент играет роль конструкции, которая делает спуск не крутым, а пологим и плавным. С одного края на постаменте или платформе расположите нижнюю отправную точку начала конструкции.

Профильная труба устанавливается и приваривается к платформе. Вверху конструкция прикрепляется к стене при помощи крепежных элементов – анкеров. Тот, кто устанавливает лестницу, обязан знать основы сварки – процесс сложный и требует пристального внимания. От результата работы зависит прочность конструкции и здоровье домочадцев.
Подготовьте уголки

Купить их можно в строительном магазине, при этом обращайте внимание на ширину ступеней, чтоб все подошло друг к другу. Приварите крепежные элементы.

• От лестницы до стены оставьте промежуток, который позволит рабочим без препятствий окрасить стены или поклеить обои.
• Следующий этап – монтаж ступеней, которые нужно прикрепит при помощи саморезов. Следите, чтоб размер подошел и не выходил за рамки ступени, так это будет выглядеть не эстетично и при уборке можно пораниться.
• Последний этап – сборка перил. Ассортимент перил в нынешнее время огромный, производители предлагают различные вариации и материалы, начиная от пластика, и заканчивая кованым металлом и деревом. Также, вы можете сделать эти опорные элементы собственными руками, если имеются специальные навыки в этом мастерстве.

Несколько советов для готовой лестницы

1. Если ступени выполнены из дерева, не стоит их красить, просто нанесите светлый лак в несколько слоев, так вы оставите натуральность материала и больше украсите всю конструкцию.
2. Чтоб сделать лестницу неотразимой, покрасьте каркас в черный цвет, а после того как он высохнет с помощью баллончика нанесите произвольно золотую порошковую краску. Такая лестница украсит любое помещение и подойдет под каждый интерьер.
3. В помещении отлично смотрятся перила, которые подобранны в одном цветовом решении с дверными проемами и арками, это создает эстетику и общую атмосферу в доме.

ПОСМОТРЕТЬ ВИДЕО

У конструкций из профильных труб много преимуществ наряду с другими материалами. Надеемся, статья стала для вас полезной и помогла решить поставленную задачу без труда и с успехом.

Почему именно профиль и какой лучше выбрать

Изготовление лестниц из профилированной трубы, как показала практика, оказалась очень удачной идеей. Но пока мастера пришли к такому решению, им пришлось экспериментировать с другими материалами.

Конструкция выполнялось из швеллера и металлического уголка. Только после определенного срока эксплуатации она деформировалась под влиянием нагрузки. В итоге со временем нашлась альтернативная замена – профильная труба.

На вопрос, из какой профильной трубы сделать лестницу, следует ответить так. Толстостенный профиль брать для работы не рекомендуется

Особенно, это важно, если нужно сделать легкую конструкцию. Такой лестничный вариант выходит надежным, но будет отличаться большой тяжестью. Только в такой ситуации можно снять дополнительное вибрирование при нагрузках

Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки

Только в такой ситуации можно снять дополнительное вибрирование при нагрузках. Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки.

Конструкция, выполненная из профильной трубы, сделанная своими руками, выделяется большим рядом преимуществ, это:

• возможность сделать любой тип лестничного подъема с различными углами поворота;
• профиль приемлет различные комбинации с другими материалами;
• длительное время использования конструкции;
• скорость сборки, на длительность которой не влияет уровень сложности каркаса;
• крепиться такая лестница в доме может на любом этапе строительных работ;
• доступная цена;
• возможность делать все своими силами.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

• Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
• Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант. В качестве направляющих используются центральная опора и винтовой косоур

Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

• На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
• В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
• Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Порядок изготовления

В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит профильная труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.

Процесс обустройства подобной конструкции включает в себя следующие операции:

1. В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
2. После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
3. Сразу вслед за этим можно перейти к монтажу профильной трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой крепится к анкерам, наглухо закреплённым в стене.
4. После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
5. По завершению основных работ сбоку к каркасу лестницы монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.

Как рассчитать параметры лестницы из профильной трубы

Чтобы лестница была прочной, долговечной и безопасной, перед её созданием необходимо произвести расчёты и учесть много нюансов. Для специалиста выполнить необходимые вычисления не составит труда, поскольку у него есть опыт и нужные таблицы под рукой, но их можно сделать и самостоятельно, пользуясь приведёнными ниже формулами и онлайн-калькуляторами.

Для проведения расчётов нужно в первую очередь определить высоту лестничного пролёта. Для этого замеряется расстояние от поверхности пола первого этажа до верхней кромки межэтажного перекрытия.

Маршевая лестница состоит из следующих элементов:

• косоур или тетива – разновидности несущих опорных балок для ступеней;
• проступь – горизонтальная плоскость ступени, на которую ставится нога;
• подступёнок – вертикальная плоскость ступени или расстояние между соседними проступями;
• балясины – столбики в ограждении, на которые опираются перила;
• подперильник – скрытая планка, расположенная между перилами и балясинами.

ФОТО: odstroy.ruЭлементы лестницы

Угол наклона лестничной конструкции не должен быть более 40°, поскольку при большей крутизне марша эксплуатация лестницы становится некомфортной и небезопасной, а количество ступеней в одном пролёте может доходить до 16 шт. Также комфортность перемещения зависит от высоты подступёнка и ширины ступени. Нормами установлены следующие значения: 150–200 мм и 200–400 мм соответственно.

Для определения количества ступеней необходимо разделить высоту пролёта на высоту подступёнка. После этого определить проекцию лестницы. Её рассчитывают путем умножения ширины ступени на их количество. Поскольку ширина лестничного пролёта должна составлять минимум 900 мм, с учётом всех норм при высоте потолков 2,5 м одномаршевая лестница составит на полу проекцию порядка 5 м. Поэтому при ограниченном свободном пространстве в доме рекомендуется устанавливать многомаршевые поворотные конструкции.

Завершает расчёты определение длины косоура. Сделать это можно при помощи теоремы Пифагора: L = √ (D2 + H2), где D – высота пролёта, H – значение проекции лестницы на пол, а L – длина косоура.

Выбор профиля и его особенности

Оптимальным выбором выступает профильная прямошовная труба, имеющая квадратное сечение 40х60 мм – она как раз подходит и по визуальным критериям, и по конструктивным, поскольку изделия меньшего сечения подвержены деформации, а большего – выглядит слишком громоздко, но могут подойти под какое-то конкретное обустройство помещения.

Важным фактором является также толщина стенок профиля, которая должна соответствовать планируемой нагрузке на лестницу. Диапазон варьируется в пределах 4-7 мм и чем больше веса будет испытывать на себе лестница и чем больше высота подъема, тем более толстые стенки профиля понадобятся для гарантирования надежности конструкции. При выборе каркаса, состоящего из одного прямого косоура, выбор падает на профиль 100х50х4, а для одного ломаного стоит предпочесть размеры 80х60х4. При этом, для каркасов, располагающих наличием двух или трех параллельных косоуров, допустимо использовать более легкий вариант 80х40х4. Для изготовления стремянок можно воспользоваться облегченным профилем 40х40х4 или же 50х50х4 в зависимости от личных предпочтений, условий эксплуатации и максимальной нагрузки. При необходимости изготовления сварного каркаса для ступеней лестницы можно выбрать профиль 25х25х3.

Деревянная стремянка: завершающие штрихи изготовления

Вот уже до окончания работы остается совсем немного – лишь обустроить верхнюю площадку и установить специальные ограничители, которые не допустят того, чтобы лестница разъехалась на большее расстояние, чем было предусмотрено. Что касается изготовления площадки, данный процесс не вызовет трудностей. Ее понадобится лишь выпилить из какого-либо материала, к примеру, из фанеры. К тому же ее предстоит закрепить на верхней ступени конструкции подвижным методом. Для этого отличным вариантом станут стандартные петли.

Одним из последних этапов изготовления является фиксация «башмаков»

Чтобы площадка могла одновременно выполнять и функцию удерживания, с противоположной стороны следует установить специальную защелку, которой она будет цепляться за верхнюю ступень второй лестницы. Выбирая ограничители, можно отдать предпочтение элементарным лямкам, которые связывают между собой лестницы внизу. Необходимо просто установить конструкцию в рабочее положение и скрепить нижнюю часть посредством пластичного троса.

Независимо от того, что именно было решено конструировать своими руками: табурет-стремянку либо полноценную конструкцию из дерева – все элементы изделия непременно должны подвергаться шлифовке и обработке специальными растворами.

Прежде всего посредством наждачной бумаги предстоит отшлифовать все детали, к которым будут прикасаться руки человека. Поверхности должны приобрести такую гладкость, чтобы в процессе эксплуатации лестницы вероятность загнать занозу была целиком исключена. К тому же необходимо осуществить зачистку поверхностей в том случае, если они поддались поражению плесенью.

Как продлить жизнь готовым изделиям: особенности защиты

Чтобы придать деревянному табурету-стремянке стойкость к внешним воздействиям, изделие следует пропитать специальным составом – морилкой. Данное средство выступает в качестве антисептика, препятствует гниению, а также появлению на поверхности древесины плесени.

Для защиты древесины стремянки используют морилку, краску, олифу, а также другие антисептические пропитки

Обратите внимание!Выполнять обработку элементов конструкции морилкой следует до момента ее сборки. Это даст возможность существенно продлить срок службы изделия. Прежде всего древесину необходимо обработать антисептической пропиткой, которая станет надежной защитой от гниения и создаст пленку с водоотталкивающим эффектом

Оптимальным решением является покрытие лаком. При этом лучше стараться не задевать точки креплений. Что касается краски, она будет уместна далеко не всегда, а лишь сгодится в качестве варианта на крайний случай. Если сделать все правильно, стремянка будет радовать на протяжении не одного года

Прежде всего древесину необходимо обработать антисептической пропиткой, которая станет надежной защитой от гниения и создаст пленку с водоотталкивающим эффектом. Оптимальным решением является покрытие лаком. При этом лучше стараться не задевать точки креплений. Что касается краски, она будет уместна далеко не всегда, а лишь сгодится в качестве варианта на крайний случай. Если сделать все правильно, стремянка будет радовать на протяжении не одного года.

Основываясь на вышеизложенных рекомендациях, можно сделать вывод, что привести изделие в рабочее состояние вовсе не сложно. Точно по такому же принципу можно сконструировать по чертежу своими руками стремянку из профильной трубы. Разница между ней и деревянной лестницей заключается лишь в материалах, а также необходимых для работы приспособлениях и методе соединения частей конструкции.

Таким образом, изготовить лестницу либо табурет-стремянку своими руками, чертежи которых заранее заготовлены, не составляет никакого труда

Главное – принять во внимание все существующие нюансы дальнейшей эксплуатации конструкции и корректно подобрать габариты всех деталей. Выше представлены способы изготовления нескольких наиболее легких и доступных для конструирования изделий. Творчески подойдя к процессу их обработки, можно получить оригинальную и невероятно красивую конструкцию

Творчески подойдя к процессу их обработки, можно получить оригинальную и невероятно красивую конструкцию.

Преимущества

Металлические лестницы, изготовленные и монтированные самостоятельно в частном доме, имеют некоторые преимущества перед готовыми магазинными вариантами из дерева и металла. Как минимум – по стоимости они обойдутся намного дешевле. Среди прочих достоинств:

долговечность при условии грамотного расчета, изготовления и установки; возможность сделать конструкцию любого вида и габаритов; гармоничное сочетание конструкции со многими интерьерными стилями; быстрота процесса изготовления; возможность изготовления и монтажа на любом этапе строительства здания, в т. ч

лестницу можно сооружать для уже готового помещения; возможность изготовить очень компактную, лаконичную конструкцию, что особенно важно для небольших домов; благодаря исключительной прочности профиля лестницу можно сделать с упрощенным вариантом каркаса, что сократить длительность работ и размеры будущей конструкции

Лестницы из профиля.

Также стоит помнить о таких нюансах, если вы решили изготовить металлическую лестницу:

1. Конструкция из металла получается довольно внушительной по весу, потому при дальнейшей отделке и оформлении её желательно не утяжелять дополнительно. К примеру, для ступеней использовать дерево вместо бетона, а перила сделать не из металла, а из легких полимерных материалов.
2. Даже если это межэтажная конструкция в доме, её все равно нужно обрабатывать антикоррозийными составами. Это продлит срок службы изделия.
3. Металлические элементы лестницы нужно сваривать. Некоторые умельцы советуют использование для крепежа болтов, но этот метод очень ненадежный. Его лучше вовсе не использовать при изготовлении конструкции из профиля.

Как сделать межэтажную лестницу

Чтобы сделать лестницу на второй этаж или в подвал, необходимо:

• самостоятельно или с помощью специалистов разработать чертеж будущей конструкции;
• подготовить все требуемые материалы и инструменты;
• произвести сборку лестницы. В большинстве случаев для сборки межэтажных лестниц используется метод сварки, так как готовое сварное изделие отличается большим показателем прочности, чем собранное болтами.

Разработка проекта

Из профильных труб можно изготовить межэтажные лестницы следующих видов:

маршевые. Прямолинейные лестницы, которые не имеют изгибов. Маршевая лестница может состоять из нескольких пролетов, соединенных между собой поворотными площадками;

Простейшая межэтажная лестница

винтовые, на которых ступеньки расположены по заданному радиусу круга.

Конструкция, выполненная в форме круга

Самостоятельно винтовые лестницы изготавливаются крайне редко ввиду сложности проведения расчетов и монтажа.

Основными параметрами, которые учитываются при разработке чертежа маршевой лестницы, являются:

• ширина лестницы. Оптимальным значением параметра является расстояние в 80 – 120 см между краями (косоурами);
• длина лестницы (косоура) определяется по теореме Пифагора в зависимости от расстояния между пролетами и ширины конструкции, так как оптимальный угол наклона лестницы – 45º;
• количество ступенек определяется исходя из нормативов. Самыми удобными для использования считаются лестницы, расстояние между ступеньками которых составляет 12 – 20 см;
• ширина ступенек. Для удобства параметр не должен быть менее 30 см.

Схема маршевой лестницы

Подготовка к строительству

Для строительства лестницы потребуется подготовить:

• профильные трубы разного сечения. Для изготовления косоуров требуется применять трубы сечением не менее 60 мм, а для основания ступенек – 35 – 40 мм;
• материал для ступенек. Сами ступеньки можно выполнить из листового металла или дерева. Последний вариант предпочтительней, так как повышает уровень безопасности при использовании;
• инструменты для разметки;
• дрель;
• сварочный аппарат;
• болты;
• лобзик и болгарку.

Сборка и установка лестницы

Как сварить лестницу? Сборка конструкции производится по следующей схеме:

1. на первой стадии подготавливаются трубы. Производится очистка от ржавчины и других видов загрязнений;
2. установка косоуров. Для фиксации элементов конструкции можно использовать бетонную смесь или анкерные болты;
3. разметка ступенек;
4. приварка отрезов труб для фиксации ступенек;
5. зачистка сварных швов;

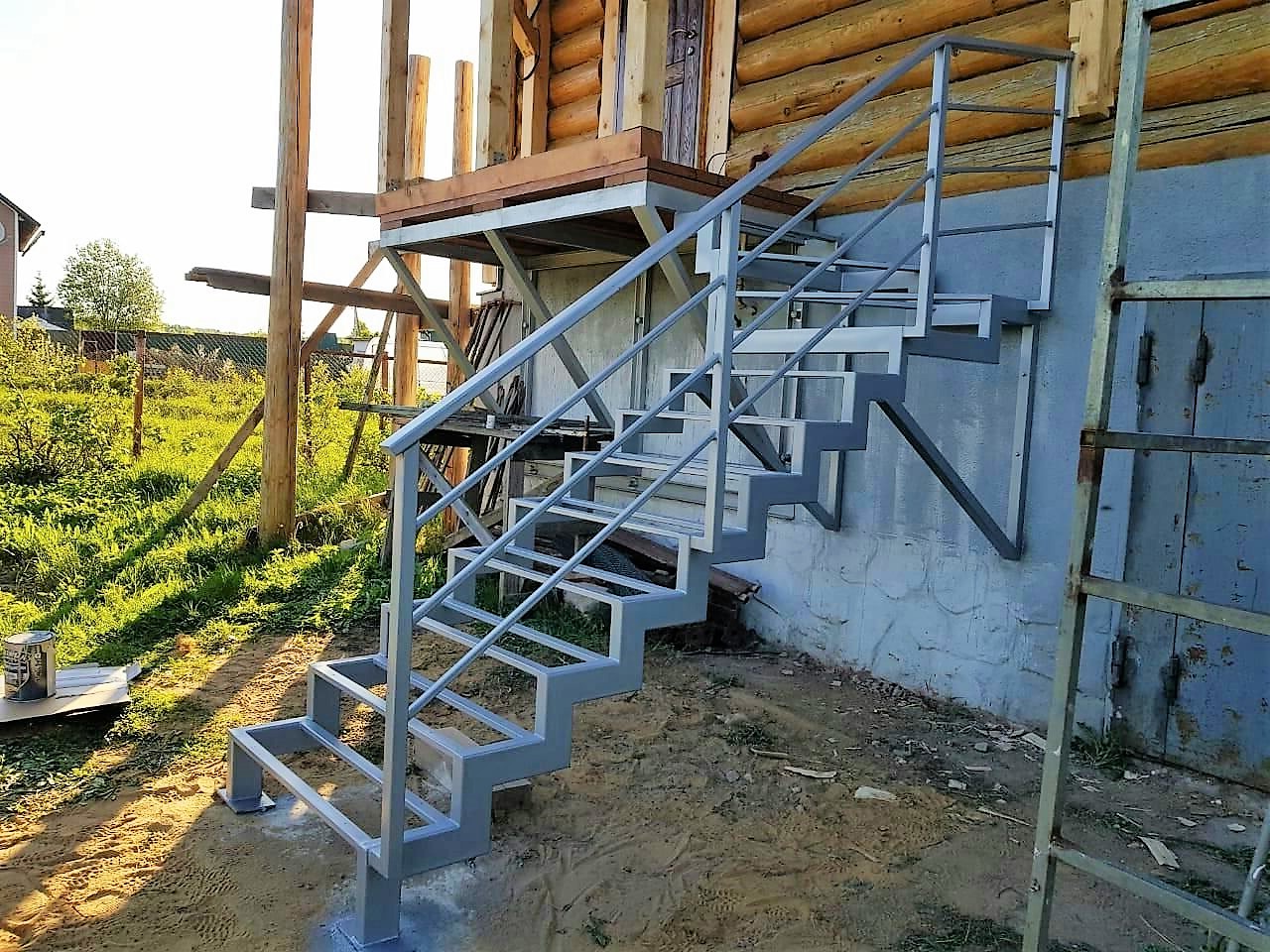

Готовый каркас маршевой лестницы

6. крепление ступенек из дерева (металла).

Процесс сборки и монтажа лестницы можно посмотреть на видео.

Готовую лестницу из стальных профильных труб желательно покрыть слоем краски. Деревянные ступеньки можно защитить лаком. Для безопасного использования дополнительно устанавливаются перила или ограждения.

Правила эксплуатации

Приставная лестница является устройством, требующим повышенной внимательности в процессе эксплуатации. Опора для верхней ее точки должна быть устойчивой и прочной. Нижняя точка лестницы устанавливается только на твердые и ровные поверхности. Не допускается применение на мягкой, скользкой, песчаной земле.

Угол между основанием лестницы и точкой ее верхней опоры должен быть оптимальным.
Конструкция не должна опрокидываться назад под весом человека, а ее нижняя часть отъезжать от опоры. Недопустимо вставать на последние 3 ступеньки приставной лестницы, если ее конструкция не предусматривает упора для ног, постановочной площадки или других фиксирующих креплений.

О том, как сделать приставную лестницу, можно посмотреть в следующем видео.

Выбор профильной трубы для монтажа лестниц обусловлен тем, что такая конструкция проще в эксплуатации и гораздо вариативнее в исполнении, она подойдёт для применения и в доме, и на улице. Однако изготовить надёжную конструкцию своими руками возможно только при наличии опыта сварочных работ.

Профтруба – универсальный материал, одновременно лёгкий и прочный, эстетичный сам по себе и хорошо сочетающийся с другими строительными и отделочными материалами.

Изготовить из металлопрофиля можно как стационарные лестницы, располагаемые в доме и на улице, так и мобильные конструкции хозяйственного назначения.

Любая лестница состоит из ступеней и опорной системы – косоура, на который ступени опираются сверху, или тетивы, к которой ступени закрепляются торцом.

Опорной системой для лестниц из профтрубы обычно служит несущая балка, на которую сверху укладываются ступени.

Различают:

• прямолинейный косоур – прямая балка располагается по всей длине лестничного пролёта, к основной балке приваривают ножки, на которые будут опираться ступени;
• ломаный косоур состоит из соединённых между собой горизонтальных и вертикальных отрезков трубы, образующих ступенчатую конструкцию, непосредственно на которую и опираются ступени.

Разновидность лестницы определяется конфигурацией её основных элементов: маршевые, винтовые лестницы и лестницы-стремянки отличаются строением. Дополнительные детали, такие как перила и балюстрады, добавляют конструкции удобства и эстетичности.

Маршевая

Конструкции этого вида наиболее удобны для спуска и подъёма и довольно просты в проектировании и монтаже, поэтому в частных домах именно их возводят чаще всего.

Состоит маршевая лестница из одного или нескольких маршей – расположенных в ряд параллельных ступеней, опирающихся на один косоур или два – три параллельных.

Одномаршевая конструкция может быть установлена внутри дома, если имеется достаточно места. При дефиците свободного пространства, которое можно использовать для организации перемещения между этажами, лестницу возводят в несколько маршей. При этом на поворотах конструкция дополняется площадкой или забежными ступенями.

Лестничная площадка придаёт дополнительную прочность, но существенно съедает пространство. Для экономии места между маршами делают забежные ступени – края у них не параллельны, ширина уменьшается от края лестницы к точке поворота.

Чтобы сделать конструкцию надёжнее и сэкономить пространство, маршевые лестницы располагают вдоль стен, а повороты стараются организовать в углах между двумя стенами.

Маршевые конструкции возводят и на улице – если дом имеет высокий цоколь или нежилой первый этаж, изготавливают одно – или двухмаршевое крыльцо.

Винтовая

Лестницы этого вида самые эстетичные и экономичные в отношении пространства, но и самые сложные в проектировании и монтаже, поэтому повсеместной популярностью не пользуются.

Опорная система состоит из одного спирального косоура, на который опираются широким краем ступени в форме усечённого сектора, и центрального столба, к которому ступени прикрепляются узким краем ступени.

Выглядят винтовые конструкции действительно оригинально, а поместиться могут буквально на пятачке. Но подниматься по узкой винтовой лестнице сложно и самому, о подъёме по ней мебели и бытовой техники не может быть и речи.

Чтобы решить эту проблему, можно возвести дополнительную маршевую лестницу на улице, а винтовую конструкцию оставить в доме больше для красоты.

Изделия из металла ценились с давних времён, а к кузнецам, которые исполняли кованые изделия, относились с большим уважением. Всё стало намного проще при большом наличии строительного материала. Приобретаются готовые профильные трубы и, следуя схеме, сваривается необходимая конструкция. Не является исключением и лестница из профильной трубы. Сделать её своими руками несложно, если есть опыт работы со сварочным аппаратом.

Расчет лестницы из профильной трубы онлайн калькулятор. Расчёт лестницы

Лестница с поворотом на 180°, с площадкой

Лестница с поворотом на 180°, с забежными ступенями

Лестница с поворотом на 90°, с площадкой

Лестница с поворотом на 90°, с забежными ступенями

Лестница прямая, одномаршевая

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

• прямые, поворотные, Г и П образные лестницы;
• лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
• производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
• все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

• Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
• Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
• Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
• Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
• Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.
