Кран Маевского: виды и область применения

Тонкости монтажа

Кран Маевского на полотенцесушитель важно правильно установить. Из-за простоты строения с монтажом устройства для стравливания справится даже начинающий домашний мастер. Разберем подробный алгоритм действий

Разберем подробный алгоритм действий.

Подготовительные работы

Для установки запорной арматуры понадобятся инструменты. Во время процедуры пригодится гаечный или разводной ключ. Для надежной фиксации нужна лента ФУМ или сантехнический лен. В старых системах необходима радиаторная пробка с дырой.

Перед началом работ надо спустить воду из стояка. Обязательно перекрывают запорные краны, которые пропускают жидкость к змеевику. Если в жилье стоит оборудование без блокирующей арматуры, то во время отопительного сезона обращаются в управляющую компанию для выключения стояка в доме.

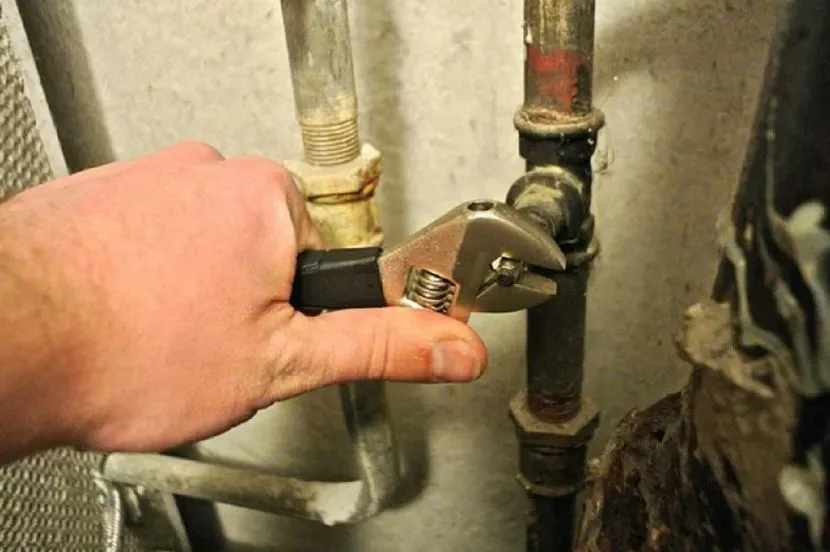

Заблокировать теплоИсточник watertap.com.ua

Если закрытый контур работает от насосов, то оборудование отключают на четверть часа. На пол под полотенцесушителем ставят таз или широкое ведро. При демонтаже из трубы может политься вода. Емкость предупредит попадание грязной влаги на пол.

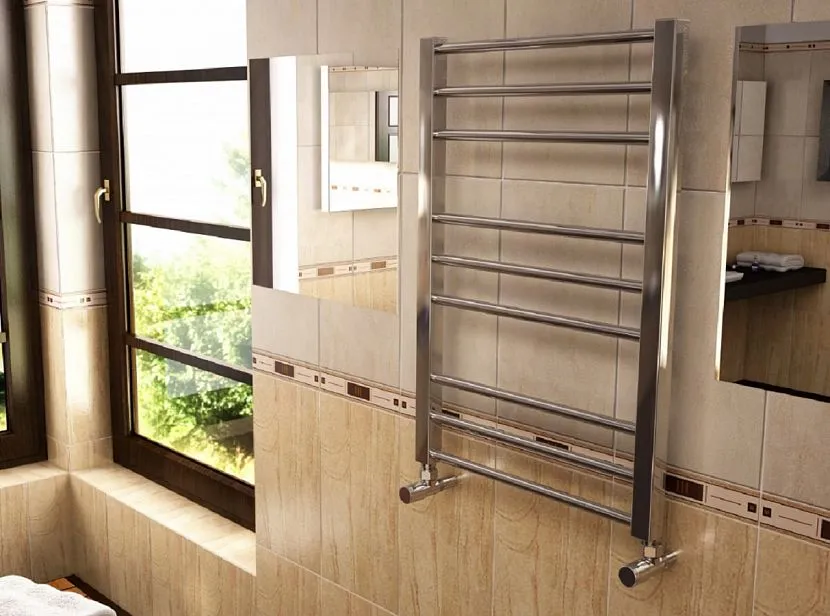

Красивый интерьер с трубамиИсточник santehnik24.lviv.ua

Монтаж клапана

Установка крана Маевского на полотенцесушитель осуществляется в самой верхней точке. Отверстие для горячей воды находится внизу. В старую батарею запорную арматуру монтируют при помощи прорези в заглушку. Чтобы было проще пользоваться, дыра от стены идет с небольшим наклоном.

Латунный тройник прикручивают к верхнему патрубку. Для герметизации резьбу предварительно обматывают ФУМ-лентой или промасленной паклей. В свободную часть вставляют клапан Маевского, аккуратно фиксируют гаечным (разводным) ключом.

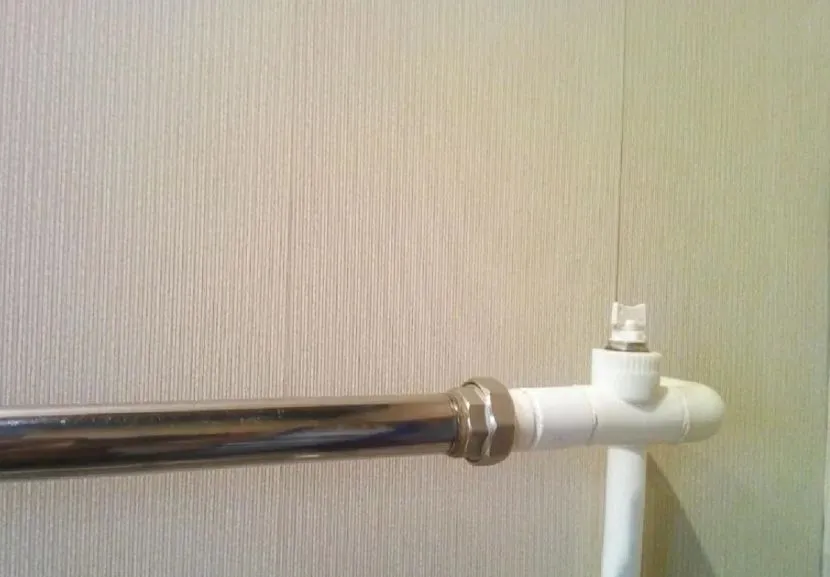

Клапан Маевского на трубеИсточник zen.yandex.com

Если полотенцесушитель с заглушкой, то в закрытой части высверливают отверстие. При помощи метчика создают на участке трубы новую резьбу. Место обязательно герметизируют одним слоем уплотнителя, медленно прикручивают кран Маевского.

Открывают вентили, которые блокировали доступ воды к полотенцесушителю

Важно проверить правильность установки и исключить возможность протечки. Если узлы подтекают, гаечным ключом аккуратно подтягивают конструкцию

Воздушный кран Маевского: принцип работы, устройство, установка на чугунную батарею

Воздушные пробки внутри системы отопления препятствуют нормальной циркуляции теплоносителя и полноценному прогреву батарей. Для удаления этих пузырей применяется запорная арматура двух типов – автоматический поплавковый воздухоотводчик и ручной кран Маевского, чье устройство и принцип действия мы рассмотрим в рамках данной публикации.

Конструкция и принцип работы

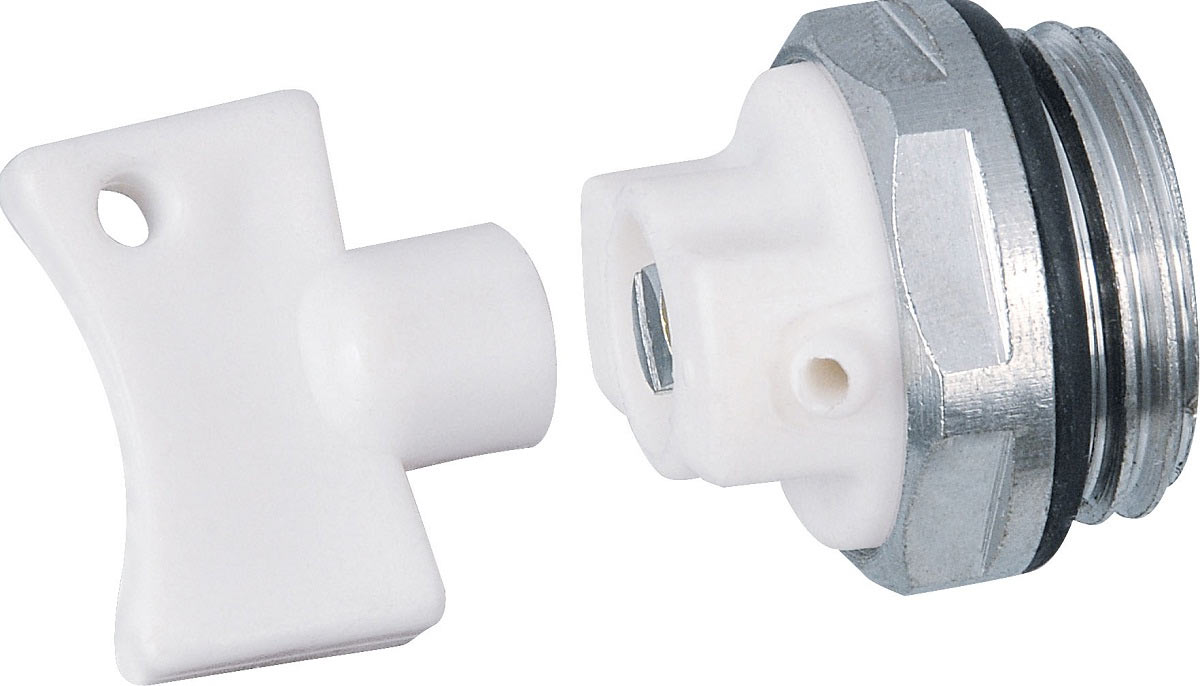

Первым делом разъясним, что такое кран Маевского – сервисный вентиль, предназначенный для ручного спуска воздуха в определенных точках системы отопления. Современный образец краника, показанный на чертеже, включает следующие детали:

• латунный корпус с никелированным покрытием;
• винт запорный с конусным наконечником;
• нейлоновый колпачок с выпускным отверстием;
• уплотнительное кольцо из пластика либо резины EPDM.

Плас можно поворачивать и направлять выпускной канал в нужную сторону

В торце корпуса просверлено калиброванное отверстие диаметром 2 мм, снаружи выполнена присоединительная трубная резьба. Внутри корпуса предусмотрена камера с боковым выходом, куда вкручивается запорный конусный винт.

Кран работает по принципу игольчатого клапана – когда винт затянут, главное отверстие герметично перекрывается конусовидным наконечником. Для развоздушивания системы винт откручивают, конус открывает проходное сечение, тогда воздух вместе с водой выходит наружу через боковой канал. Положение выпускного отверстия настраивается вращением пластикового колпачка.

Историческая справка. Ручной воздухоотделитель был придуман русским инженером Ч. Б. Маевским в 30-х годах прошлого столетия. Изобретение послужило заменой обычным водопроводным вентилям, используемым для удаления воздушных пробок из централизованных сетей теплоснабжения. Установка новых кранов сделала невозможным несанкционированный отбор горячей воды из системы.

Как выглядит старый советский вентиль Маевского, показано на схеме. Официальное название сантехнического элемента – клапан радиаторный воздушный игольчатого типа СТД 7073В.

Технические характеристики воздухоотделителей Маевского, применяемых в системах водяного отопления частных и многоквартирных домов:

• максимальная рабочая температура – 120 °C;
• жидкая среда – подготовленная вода либо незамерзающий теплоноситель (антифриз);
• рабочее давление – до 10 Бар (1 МПа);
• присоединительные размеры трубной резьбы – ¼”, ½”, ¾”, метрической – М10 шаг 1 мм;
• срок службы изделия из качественной латуни составляет не менее 30 лет.

Примечание. Для более экстремальных условий эксплуатации существуют модели кранов, рассчитанные на давление 16 Бар (маркировка согласно ГОСТ – Ру16) и температуру жидкой среды +150 градусов.

Сфера применения и разновидности кранов

Ручные клапаны Маевского используются для таких целей:

1. В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
2. Сброс воздуха из полотенцесушителей.
3. Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.

Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”.

Справка. Внешняя резьба G¼” воздушного вентиля идентична штуцеру стандартного манометра.

Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном.

Автоматический кран Маевского

Ручной клапан довольно прост в применении, трудностей не появляется даже у тех, кто никогда ранее не интересовался ремонтом систем обогрева. Однако в местах со стабильным завоздушиванием системы, логично крепить кран с автоматизированной функцией воздухоотвода. Причиной проблемы чрезмерного появления воздуха может стать неправильная установка труб обогрева. Автоматический воздухоотводчик позволяет не выполнять удаление воздуха всё время вручную. Особенно удобной такая модель является при монтаже в трудоёмких местах.

Автоматический кран Маевского

Конструктивные особенности воздухоотводчиков автоматического типа могут быть разными, однако работа остаётся аналогичной. В корпусе есть пустое место с пластмассовым поплавком. Он с помощью флажка давит на шток с пружиной, тогда доступ к атмосфере открывается, а воздух удаляется. При заполнении полости жидкостью, поплавок давит на шток, тем самым закрывая отверстие и исключая вытекание жидкости.

Чтобы ремонтные работы при поломке либо замене старого крана было проводить легче, на устройство крепится отсекающий клапан. Его стоит вкрутить в систему обогрева, затем накрутить воздуховой отводчик. Кран давит на флажок на клапане и тем самым не даёт возможности протечки жидкости.

Такие автоматизированные приборы можно найти в профессиональных магазинах в огромном количестве. Можно увидеть радиаторные, угловые, специальные, прямые воздухоотводчики. Поэтому подобрать данный прибор можно для любой системы обогрева.

Установка крана Маевского и уход за ним

Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.

В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее:

• для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке, нарезать резьбу, затем вкрутить воздухоотводчик;
• устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать. Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
• в центральных системах отопления порой наблюдаются гидравлические удары, силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью, в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.

При необходимости произвести замену испорченного крана Маевского нужно запастись разводным или газовым ключом, зажать и придерживать пробку радиатора, так как выкручивание крана будет ее ослаблять.

Установка кранов Маевского на радиаторах отопительной системы не потребует серьезных финансовых затрат, много времени и сил. Но такое дополнение значительно упростит эксплуатацию коммуникации и повысит ее эффективность.

Конструкция

Основу крана Маевского составляет запорный клапан игольчатого типа. Рабочий орган клапана перемещается винтом с четырёхгранной головкой (под специальный ключ) с прорезью под шлицевую отвёртку.

Как правило, краны Маевского комплектуются специальными ключами, которые позволяют стравливать воздух из системы отопления без применения отвертки

Пробка с клапаном, в свою очередь, вворачивается в отверстие диаметром 1/2 (Ду 15) или 3/4 дюйма (Ду 20) в верхней части радиатора (напротив верхнего присоединения воды и/или термоголовки). Между головкой винта и зоной вокруг штока клапана, откуда жидкость может вытекать при открытии крана, устанавливается пластиковый кожух с выпускным отверстием ⌀ 2 мм, который может вращаться вокруг горизонтальной оси (в других конструкциях отверстие делается непосредственно в грани латунной гайки клапана).

Устройство крана Маевского

Устройство, выполненное в классическом варианте

Деталь имеет небольшой металлический корпус (оптимальный вариант – латунный) с миниатюрной воронкой.

С одного конца изделия нарезана резьба для установки на радиаторный проем, с другого — имеется насадка с винтом.

Так как затвор монтируется на место ограничителя на отопительном приборе, то его установку производят в то время, когда в системе отсутствует вода.

В приборе есть уплотнительное кольцо, оно необходимо для обеспечения герметичности прибора. А крышечку, в большинстве случаев, делают из пластика или нейлона.

Воздушные клапаны, по обыкновению, изготавливают из латунного сплава (он не подвержен коррозионным процессам).

Сам остов производят из латуни, а сверху, как правило, имеется пластмассовая обшивка. Во внутренней части изделия размещается игольчатый затворник из нержавейки.

Современный рынок предлагает большой ассортимент продукции подобных механизмов от разных поставщиков.

Есть образцы, у которых пластиковый каркас совершает обороты по горизонтали, у других проем вращающегося кожуха располагается, непосредственно, на кромке гайки иглообразного вентиля.

Концепцию работы определяет внутреннее устройство. Устанавливается кран Маевского в крышке – заглушке на конце батареи или в самой высокой точке отопительной системы.

Игольчатый дроссель, который находится в сердцевине, двигается внутри рабочей сферы, а запускает механизм запорный элемент.

Позиция запорного винта устанавливается вручную или с помощью крестовой отвертки.

Многие изготовители комплектуют свои изделия четырехгранным ключом.

С его помощью намного легче можно отрегулировать кран.

Без него будет очень сложно обойтись в том случае, когда до пускового клапана трудно добраться отверткой или рукой.

Иногда, батареи располагают в недосягаемых местах помещения (глубокий альков).

Концепция действия воздушки дает возможность понять, зачем нужен кран Маевского. Без него удалить пробку из системы отопления, порой, бывает очень сложно и, крайне неудобно.

Мастера советуют монтировать подобное устройство в каждой отопительной системе.

При выполнении работ по монтажу воздухоотводчика, нужно придерживаться следующих рекомендаций:

• если теплоноситель подается снизу верх, то воздушный вентиль можно устанавливать только на радиаторах верхних этажей;
• когда в доме сделана горизонтальная разводка, будет целесообразным установить кран Маевского на каждой батарее.

Иногда, устройство монтируют и на полотенцесушителе.

В этом случае, оно должно располагаться вертикально посредством специального тройника. Стравливаемый просвет при этом смотрит в противоположную от стены сторону.

Удалить скопившийся воздух необходимо:

• как только осуществите работы по монтажу отопительной системы.

  После установки батарей, в них, как правило, остается воздух.

  Даже сильный напор теплоносителя в ограниченном контуре не сможет устранить воздушную пробку;

• такие действия нужно проводить перед тем, как будет производиться запуск отопительной системы после летнего периода.

  А знаете ли вы, что, что в жидкости, всегда имеются пузырьки воздуха.
  Они, по обыкновению, группируются в наивысшей точке системы;

• воздух в батареях может появиться в результате происходящих внутри пустотелых предметов коррозионных процессов, которые способствуют образованию водорода в большом количестве.

  Особо, усиленно, данное действие проитекает в глубине алюминиевых радиаторов.

  Если их внутреннее содержимое не было обработано специальным составом, то при контакте с теплоносителем, происходит химическое преобразование, результатом которого, является скопление водорода.

  Его нужно регулярно стравливать, открывая игольчатый запорный клапан.

Установка «Маевского» на чугунный радиатор

Автоматический кран Маевского и его работа

Кран Маевского бывает ручным и автоматическим. Ручная его конструкция редко когда вызывает сложности в плане использования даже у новичков.

Однако в таких местах, где системы засоряются воздухом постоянно, требуется установка автоматического воздухоотводчика. Иногда это требуется в таких местах, где трубы отопления изначально были установлены неправильно.

Благодаря автоматическому крану Маевского у вас не будет необходимости регулярно проводить процедуру развоздушивания. Также такой вариант отлично подойдет для труднодоступных мест.

Автоматические конструкции отличаются друг от друга по конструкции, но принцип работы у них одинаковый:

• на корпусе есть полое отверстие с пластмассовым поплавком. Он надавливает на шток, оснащенный пружиной, который открывает доступ к атмосфере, и воздух выходит;
• если полость целиком заполнена теплоносителем, то поплавок давит на шток, отверстие закрывается, и выход воды блокируется;
• чтобы устройство было удобно ремонтировать или заменять в случае износа, его оснащают отсекающим клапаном. Его вкручивают в систему отопления, а потом накручивают;
• есть функция нажатия на флажок на клапане, чтобы не было утечки теплоносителя.

Краны Маевского автоматического типа присутствуют в продаже в огромном ассортименте, они могут быть разными:

• прямыми;
• угловыми;
• специальными;
• радиаторными.

Благодаря такому разнообразию вы легко найдете то, что подойдет для вашей системы отопления.

Установка

В установке крана нет ничего сложного. Достаточно выбрать аккумулятор, на котором он будет размещаться, снять с него боковую заглушку.

В этом случае важно убедиться, что в системе нет воды, ведь кран Маевского устанавливается вне отопительного сезона или при полностью закрытом водоснабжении во время индивидуального отопления. Открутив заглушку, осталось вкрутить на место кран Маевского

Благодаря стандартной резьбе подходит ко всем современным батареям и радиаторам советских времен

Благодаря стандартной резьбе подходит ко всем современным батареям и радиаторам советских времен

Открутив заглушку, осталось вкрутить на место кран Маевского. Благодаря стандартной резьбе подходит ко всем современным батареям и радиаторам советских времен.

Как он используется

Действительно, принцип работы этого устройства прост. После установки клапана Маевского потребуется выполнить несколько последовательных действий по удалению скопившегося воздуха:

• Освободить место возле радиатора, чтобы в неожиданной ситуации не повредить бытовую технику, мебель;
• Подготовьте таз или ведро для воды;
• Вооружен отверткой, подходящей по резьбе;
• Вставьте инструмент в резьбу, которой оснащен клапан Маевского, и медленно поверните отверткой. Вы должны двигаться против часовой стрелки;
• Вскоре вы услышите шипение, указывающее на выход воздуха. На этом этапе прекратите поворачивать кран;
• Даже если звук громкий, не пугайтесь. Такой принцип работы устройства обусловлен высоким давлением, поэтому звук громкий;
• Посмотрите, когда вода начнет выходить вместе с выходящим воздухом. Не спешите закрывать агрегат, вода должна течь равномерной струей;
• После этого аккуратно поверните элемент, двигаясь в обратном направлении;
• Обязательно дождитесь, пока выйдет весь воздух. В некоторых случаях процесс занимает много времени;
• Аккумулятор прогрелся до необходимого уровня, а значит, работа выполнена правильно.

Но бывают ситуации, когда радиатор после сдувания не нагревается. Это связано с засорением. Вы должны вызвать сантехника, почистить систему или полностью заменить аккумулятор.

Советы по эксплуатации

После установки крана нужно грамотно использовать его себе во благо. Несколько простых правил помогут избежать типичных ошибок.

1. устанавливать прибор необходимо прямо на радиатор отопления.
2. Для работы краном Маевского вам понадобится отвертка. Если он был установлен в труднодоступном месте, также вооружитесь небольшим специальным ключом.
3. Не устанавливайте устройство возле источников воды или мест для курения. Помимо воздуха из системы могут выходить скопившиеся взрывоопасные газы.
4. Не держите кран открытым, так как радиатор со временем выйдет из строя.
5. Если вы долгое время не открывали кран, на резьбе образуется ржавчина. Чтобы не мучить себя и не прикладывать много усилий, используйте керосин. Смажьте им пряди, подождите несколько минут. Переплетаются.

Использование крана Маевского в условиях действующих систем отопления крайне важно. С его помощью устраняются воздушные пробки, нормализуется работа радиаторов, продлевается срок их службы, гарантируется экономия в отопительный сезон

Как вы понимаете, самостоятельно установить его не составит труда, если следовать рекомендациям и придерживаться правил безопасности. Устройство недорогое, но становится неотъемлемой частью вашей жизни.

Устройство и работа крана Маевского

Кран Маевского изготовлен из латунного сплава, устойчивого к коррозионным образованиям. Это похоже на корпус с внутренним коническим игольчатым клапаном. Из-за конической формы конца винта в сквозном отверстии происходит плотная посадка. Диаметр отверстия может варьироваться от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью винтовой крышки. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. С внешней стороны винт представлен шестигранной или квадратной головкой для специального ключа и резьбой для отвертки. На корпусе шнека имеются продольные канавки для прохождения воздуха при открытии клапана. В этом случае воздух, выходящий из канавок, попадает в камеру, которая герметично закрыта крышкой и имеет выпускное отверстие того же диаметра, что и сквозное отверстие. Поскольку клапан установлен с резьбовым соединением с сальником, а закрытый клапан герметично закрывает сквозное отверстие, при работе системы отопления этот клапан обеспечивает герметичность системы. Поворот винта открывает крышку, выпуская воздух из полости радиатора.

Металлический корпус крана Маевского отделан сверху пластиковым кожухом, что делает кран современным.

Диаметр резьбы снаружи разный, поэтому под любой аккумулятор можно подобрать подходящий метчик. Метчик может быть с резьбой 1 дюйм, три четверти, половину дюйма. Кроме того, Кран Маевского Ду 15, 20 и 25 мм применяется не только в радиаторах отопления, но и в различных узлах системы отопления.

Примечание: DN — номинальный диаметр отверстия.

Регулировочный винт приводится в действие специальным ленточным ключом или обычной отверткой. Штыревой ключ четырехгранный, очень компактный, с ним удобно работать даже в том случае, если радиатор находится в труднодоступном месте.

Кран в некоторых случаях можно отрегулировать без специального инструмента.

Клапан поворачивается вручную, что позволяет выпускать воздух.

Разновидности

Воздухоотделитель крана Маевского бывает трех типов, которые различаются по принципу действия и устройству:

• Кран ручной. Это простое ручное устройство. Если аккум нагревается неравномерно, кран открывается ключом или отверткой, а после выхода воздуха из радиатора перематываю.

• Автоматический кран

  … Есть отличия по конструкции и принципу работы от ручных. Автоматический латунный клапан Маевского имеет форму цилиндра, но игольчатого клапана здесь нет. Вместо этого используется пластиковый поплавок. Принцип действия здесь заключается в том, что поплавок перемещается в присутствии воздуха через систему и открывает или закрывает клапан. Человеческое вмешательство здесь не требуется.

• Предохранительный клапан.

  Такой кран работает немного иначе.

Устройство безопасности контролирует давление в системе. Если давление превышает 15 атмосфер, срабатывает клапан и начинает слив теплоносителя из системы отопления. Это помогает предотвратить повреждение элементов системы из-за возможного гидравлического удара. Установка смесителя с автоматическим вентилем актуальна для систем отопления с полипропиленовыми и металлопластиковыми трубами, которые не выдерживают высокого давления.

При выборе конкретной модели крана необходимо учитывать такие нюансы радиатора, как:

• В системе центрального отопления лучше использовать ручной кран, из которого можно в любой момент выпустить воздух.

• Также не рекомендуется устанавливать краны с автоматическим управлением в многоквартирных домах с центральным отоплением. Так как происходит увеличение загрязнения и периодически будет забиваться кран.

• Автоматический кран в основном используется в индивидуальных домах с автономной системой. В такой системе есть поддержание чистоты теплоносителя.

• Также автоматика устанавливается в труднодоступных местах. Это, например, если радиатор расположен в нише или нише и добраться до его конца относительно сложно. Обычная отвертка тут не поможет.

В случае труднодоступного положения нагревательного прибора может пригодиться специальный четырехгранный ключ. Старые модели чугунных радиаторов до сих пор в полной мере используются. Для чугунных радиаторов подойдет ручной кран Маевского. Но оптимальным вариантом будет использование специального латунного автоматического дефлектора.

Особенности эксплуатации

Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под батарею какую-то емкость и запастись сухой тряпкой. При помощи ключа или отвертки запорный винт проворачивается против часовой стрелки на четверть или половину оборота. Из системы с шипением начнет выходить воздух. Когда он выйдет полностью, из крана потечет вода. Необходимо дождаться, пока вода начнет поступать непрерывно. После этого запорный винт можно закручивать.

Зная, что делать, стравить воздух из радиатора очень просто

Если воздух успешно был стравлен, а батарея так и осталась холодной, то это является признаком ее засорения. Для прочистки засоренной батареи придется прибегнуть к помощи сантехников.

В случае, если отверстие крана засорилось, его можно прочистить при помощи иголки или другого острого предмета.

Если кран долго не использовался, вращение регулировочного винта может быть затруднено из-за образования на нем коррозии. Если возникла такая ситуация, воспользуйтесь спреем-смазкой WD-40. Уже через несколько минут после нанесения ее на резьбу винта, его можно будет легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушаться от воздействия на нее теплоносителя.

При необходимости замены крана Маевского воспользуйтесь двумя разводными ключами. Одним ключом необходимо придерживать пробку на радиаторе, а вторым — выкручивать кран. Если этого не сделать, то выкручивание крана может ослабить пробку и привести к потере ее герметичности.

Мы разобрали, как спустить воздух краном Маевского из системы самостоятельно и как эксплуатировать устройство с автоматическим управлением. Если обеспечить необходимый уход данному устройству, своевременно его проверять и прочищать, прибор прослужит длительный срок, не доставляя никаких проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра, и начинается от 30 рублей.

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

• Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
• Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
• Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Смазка-растворитель WD-40wd-40

Причины возникновения воздушной пробки

Появление воздушной пробки в отопительной системе происходит по нескольким причинам:

• После работ по установке новой отопительной коммуникации остатки воздуха не могут быть вытеснены даже большим напором воды.
• После простоя отопления в летний период, пузырьки воздуха скапливаются в высшей точке коммуникаций. В частных домовладениях недосмотр за наполнением расширительного бачка может привести к возникновению воздушной пробки.
• Естественная коррозия в алюминиевых элементах системы отопления приводит к химической реакции и скоплению газов, которые необходимо выпускать с помощью клапана.

Регулярное устранение воздуха повысит КПД отопительной системы

Разновидности

Существует три разновидности воздухоотводчиков, различающихся между собой принципом действия и конструкцией:

1. Ручной кран Маевского. Это простейшее приспособление, которое управляется в ручном режиме. При обнаружении неравномерности прогрева радиатора кран можно открыть ключом или любой отверткой, а затем, по мере выхода из радиатора воздуха, завернуть кран в обратном направлении.

На фото кран Маевского ручного типа

2. Автоматический кран. Отличием автоматического крана является отсутствие ручного управления его работой. Его конструкция и принцип работы несколько отличаются от функционирования ручного крана. Изготовлен автоматический кран из латуни в виде цилиндра, но игольчатого клапана в его конструкции не предусмотрено. Вместо него используется поплавок из пластика. Как работает кран Маевского с автоматическим управлением? Пластиковый поплавок, в зависимости от наличия в системе воздуха, перемещается внутри крана и управляет открытием и закрытием затворника. Все происходит без вмешательства людей.

Принцип действия автоматического крана Маевского фото выше демонстрирует визуально.

Все автоматические краны имеют возможность ручного управления, чем можно воспользоваться, когда происходит засорение проходного отверстия.

3. Кран со встроенным предохранительным устройством. У такой разновидности крана Маевского принцип его работы несколько отличается от привычного стравливания воздуха. Предохранительный клапан способен контролировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, клапан сработает и начнет принудительно стравливать теплоноситель из отопительной системы. Тем самым предотвращается повреждение отдельных элементов системы в случае внезапных гидроударов.

Особенно актуальна установка воздухоотводчиков с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдержать повышенного давления.

Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из  промышленных или бытовых систем отопления.

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.

Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда.  Именно для этого и работает кран Маевского.

Устройство крана Маевского

Как  спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

Но при использовании обычного водопроводного крана  происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

• при монтаже отопительных систем;
• при ремонтных работах с удалением из системы жидкости;
• при установлении нового радиатора;
• в случае подсоса воздуха в систему в процессе эксплуатации;
• как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.
