Инструкция по изготовлению гидравлического крана для снятия двигателя своими руками

Как пользоваться

Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.

Гидравлический кран для гаража, который носит звучное название «Гусь», используется для поднятия и опускания автомобильного двигателя. При желании его можно сделать и собственными руками, из подручных средств. Гидравлический кран состоит из передвижной, разборной опоры на колесиках и стойки с домкратом, на которой закреплена выдвижная стрелка, оснащенная цепью и крюком. Кран заменяет собой лебедку или иное спецоборудование, без которого не получится извлечь двигатель из машины.

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

• балка;
• стрела;
• опорные стойки;
• специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так:

1. Отрезок трубы диаметром немного больше сечения стремянки и длиной в половину высоты рамы приваривается к пластине, толщина которой 7-10 мм. Меньшая сторона прямоугольной пластины — 7-9 см, большая должна плотно заходить внутрь рамы.
2. Потом стремянки сильно затянуть.

Чтобы силовая установка не перемещалась, необходимо приварить к подрамнику базы уголки.

После установки кузова нужно оставить зазор 15-20 см между кузовом и автокраном. Еще надо подсоединить гидравлический насос для функционирования манипулятора.

Возможна установка крана также и на трактор. Например, на Беларус 80.1 можно установить ИНМАН ИМ-16.

Основные разновидности оборудования

Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы. Гидравлический кран определяется по двум критериям.

По виду приводов

Выделяются также два подвида гидравлического привода:

• автоматизированная конструкция с гидроцилиндрами;
• комбинированная, с гидроцилиндрами и лебедками ручного управления.

Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.

По конструкции опоры

Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.

Как сделать гидравлический кран гусь своими руками

Уважаемые посетители сайта «Лабуда блог» из представленного материала вы узнаете, как самостоятельно собрать гаражный гидравлический кран гусь, рассмотрим чертежи, пошаговые фото сборки, а так же видео испытания самодельного крана для демонтажа двигателя.

Каждый автомобилист за свою практику эксплуатирования автомобиля наверняка сталкивался с поломками двигателя, а не редко и с его заменой или капитальным ремонтом, но чтоб извлечь ДВС с посадочного места потребуется надежная лебедка или кран. Покупка специального оборудования обойдется как минимум 10 К, а устанавливать лебедку на потолок гаража не у всех есть такая возможность, потому как гаражные перекрытия довольно слабые.

Сделать кран типа «гусь» с системой гидравлического поднятия стрелы вполне можно и самостоятельно, для чего понадобится 7 метров профиля 80х80 мм и 3 мм толщина стенки. Пара труб 89 по 700 мм и 76-900 мм. Домкрат пятитонник 5т, пластины толщиной 8 мм 4 шт. Автор в данном случае купил только колеса 2 шт обычных, 2 шт поворотных, 1 м шпильки М-14 В ходе испытаний самодельный кран спокойно поднимает 250-300 кг, так же перевозились бетонные бордюры общим весом 500 кг, все отлично.

Устройство и принцип действия самодельного гидравлического крана «Гусь» по сути довольно простое, да и само название говорит само за себя) Состоит из опоры (разборная) с колесиками для передвижению по гаражу и подкату под автомобиль, вертикальной стойки с домкратом и непосредственно самой выдвижной стрелы с цепью и крюком.

Высота подъема короткой стрелы в нижней точке 90 см в верхней точке. Длинная стрела, низ 80 см, а в верхней 1800 мм и с выкрученным штоком домкрата низ 1400 мм и верх 2250 мм.

И так, давайте рассмотрим, что конкретно понадобится для сборки гаражного крана?

Материалы

1. проф труба 80х80 длинной 7 м
2. труба 89 мм по 700 мм 2 шт
3. труба 76 длинна 900 мм
4. колеса 6 шт, 2 поворотные, 2 обычных и 2 с тормозом
5. металлические пластины 8 мм 4 шт
6. домкрат 5 т
7. цепь и крюк, шпилька М-14 длинна 1000 мм

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей

Пошаговая инструкция по сборке гидравлического крана гусь своими руками.

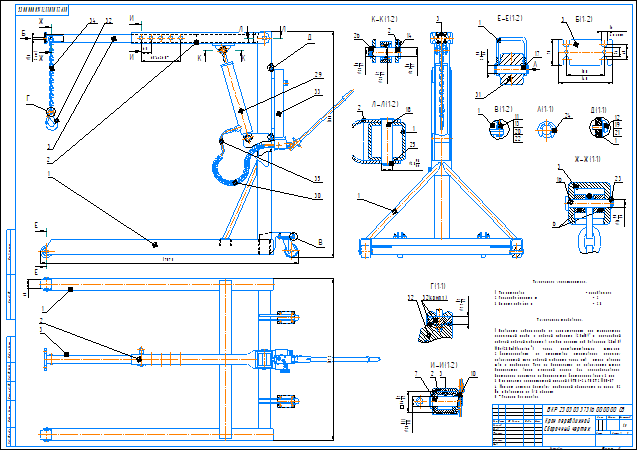

Для начала следует ознакомиться с чертежами и схемами, а потом переходим к сборке.

Чертеж на тетрадном листе составил автор представленного ниже крана.

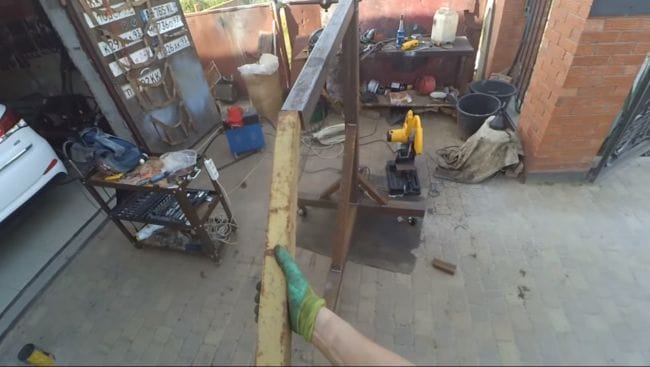

Сначала изготавливается стыковая часть часть опоры, она же будет разборной.

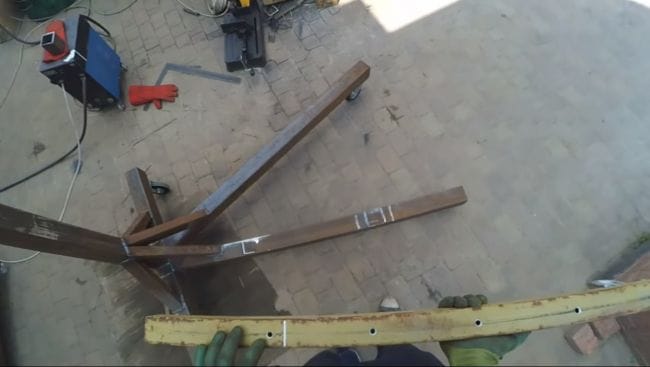

Приваривается вертикальная стойка с распоркой в нижней опорной плоскости.

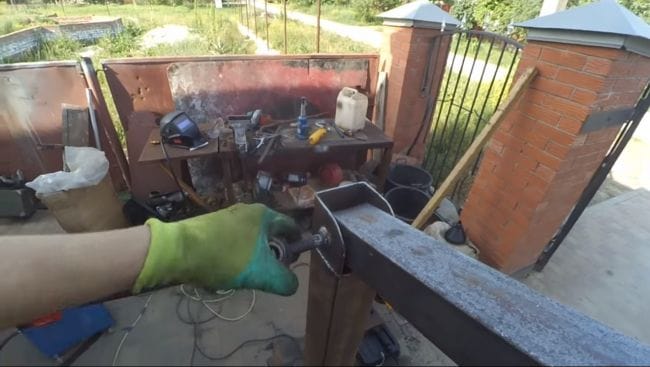

Установка и крепление домкрата.

Стрела на полный вылет.

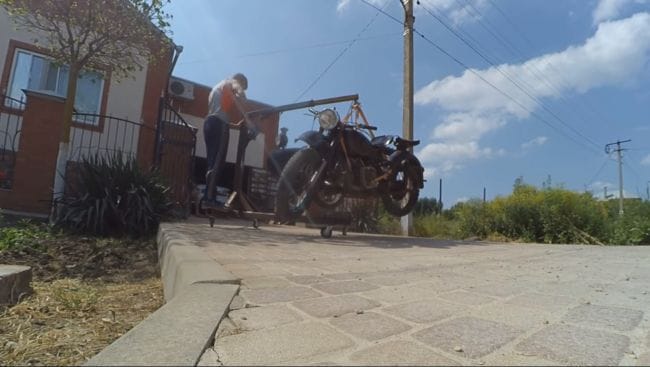

Эксперимент в гараже, подъем скутера)

Вес мопеда 120 кг

Вот такой кран вполне можно сделать своими руками с минимальными затратами. Просто, бюджетно и компактно, потому как кран разборный.

Так же автор снял небольшое видео испытаний.

https://youtube.com/watch?v=AdZNhLI9V7Q

голоса

Рейтинг статьи

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя – патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

• давления масла,
• температуры ОЖ,
• электромагнитного клапана карбюратора,
• датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

4. Снятие датчика ОЖ	5. Снятие электромагнитного клапана
8. Отключение проводов высокогонапряжения

Также понадобится отсоединить:

• топливный патрубок с бензонасоса,
• шланг вакуумного усилителя тормозов,
• корпус воздушного фильтра с карбюратора,
• от самого карбюратора – тросики привода дроссельной и воздушной заслонок.

Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.

Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

10. Снятие патрубка карбюратора	11. Снятие шланга вакуума тормозов и подогрева коллектора	12. Снятие корпуса воздушного фильтра
13. Снятие привода воздушной заслонки	14. Снятие привода дросселя

Самодельный мини кран на основе бутылочного домкрата

Чтобы изготовить гидравлический кран, будем использовать доступные материалы, которые у многих найдутся в гараже.

А если даже ничего подходящего под рукой не найдется — все необходимое можно за копейки приобрести на чермете.

Подъемный механизм пригодится как в гараже (например, чтобы поднять и опустить двигатель автомобиля), так и в процессе строительных работ — для монтажа и демонтажа различных металлоконструкций.

Основные материалы, которые потребуются для изготовления мини крана:

• профильная труба с толщиной стенки не менее 3 мм;
• металлическая пластина толщиной 5 мм;

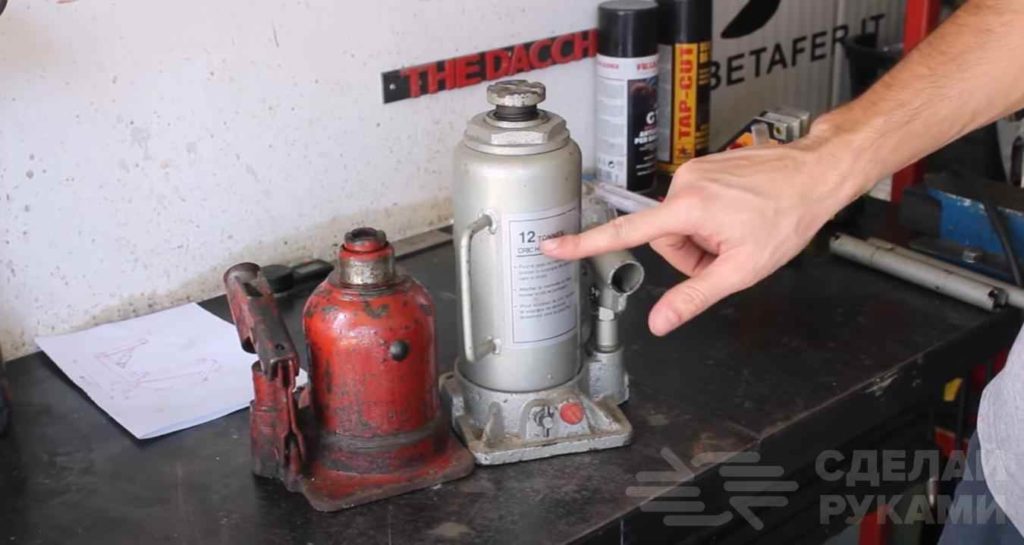

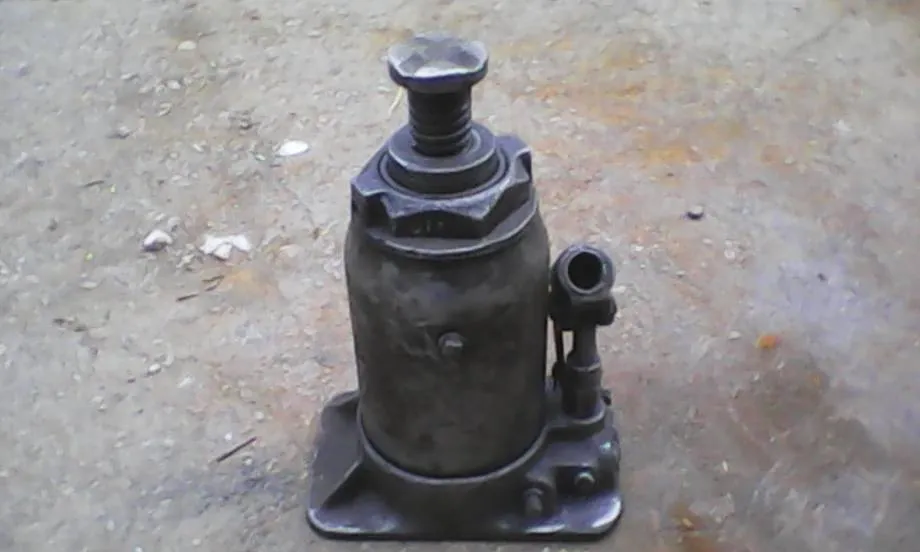

• бутылочный домкрат (грузоподъемность — на ваше усмотрение);
• поворотные колесики;
• стальная цепь с крюком.

Основные этапы работ

Первым делом необходимо изготовить опору гидравлического мини крана. Для этого нам потребуются профильные трубы.

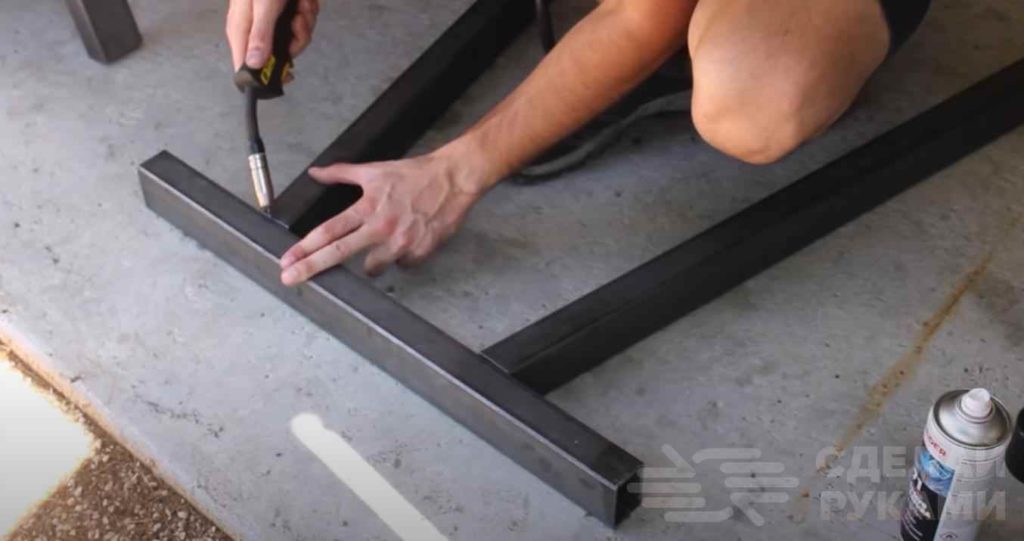

При помощи болгарки отрезаем заготовки подходящей длины, и свариваем основание. После этого к опоре необходимо будет приварить вертикальную стойку.

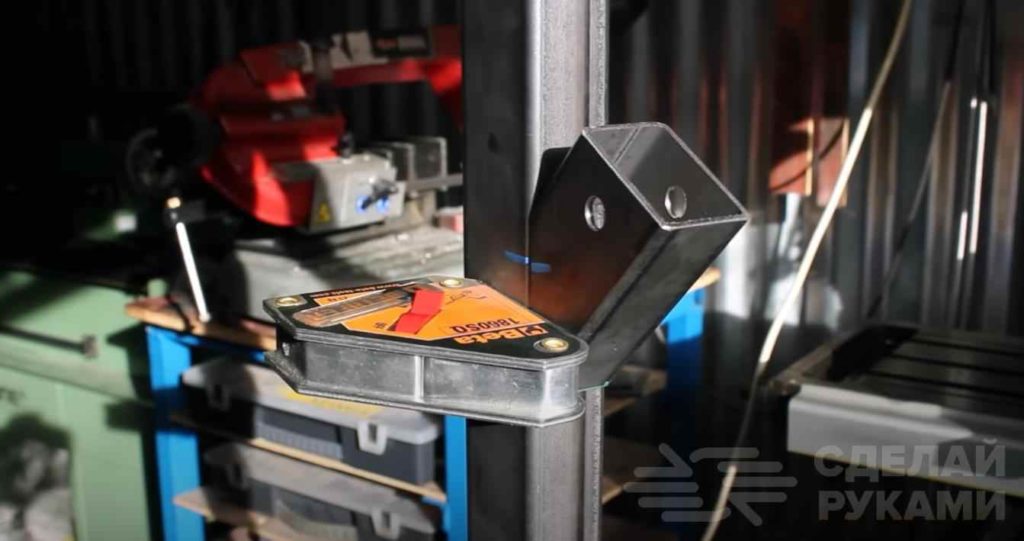

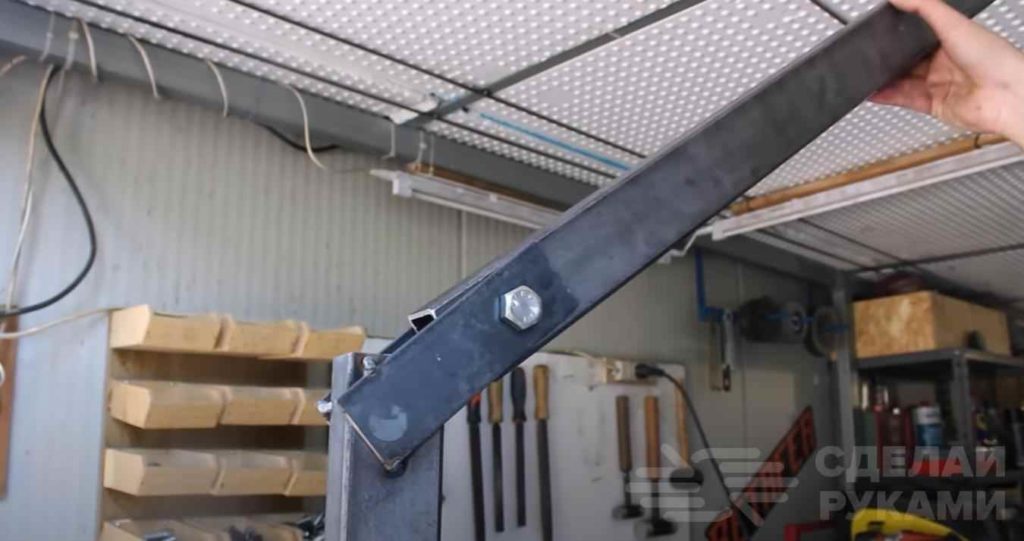

К ее верхней части привариваем две металлических пластины, к которым крепится стрела подъемника.

В качестве привода, который будет поднимать и опускать стрелу, используем гидравлический домкрат грузоподъемностью 12 тонн (можно и другой домкрат взять).

К вертикальной стойке привариваем под углом кусок профильной трубы, который будет служить упором для домкрата.

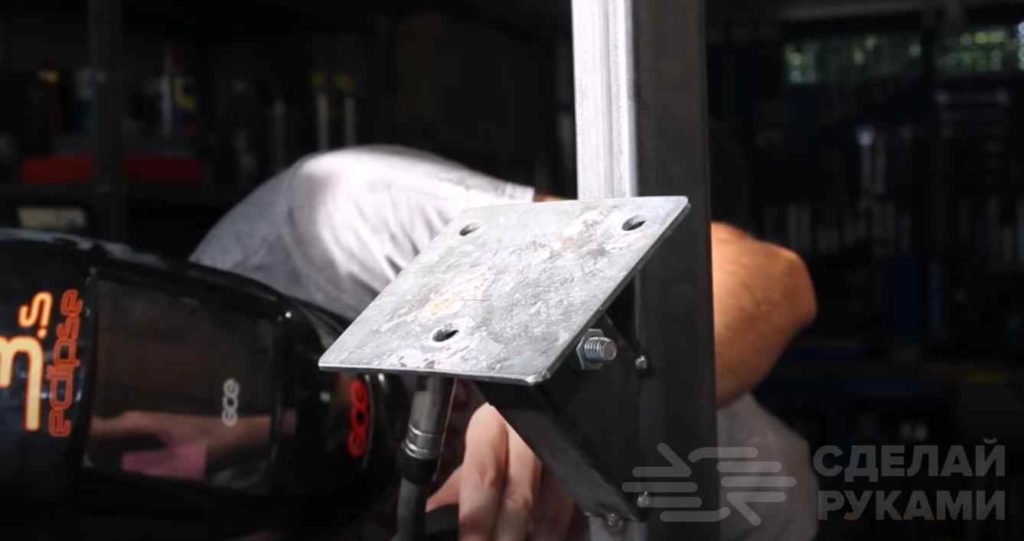

Из листового металла вырезаем квадратную пластину, и привариваем к ней «уши». С помощью болта и гаек крепим пластину к упору — это подвижная площадка, на которую будет опираться подошва домкрата.

К нижней части стрелы привариваем «стакан» для опорной точки поршня домкрата. Далее зачищаем сварные швы болгаркой, после чего красим все изготовленные элементы.

Сборка грузоподъемного крана

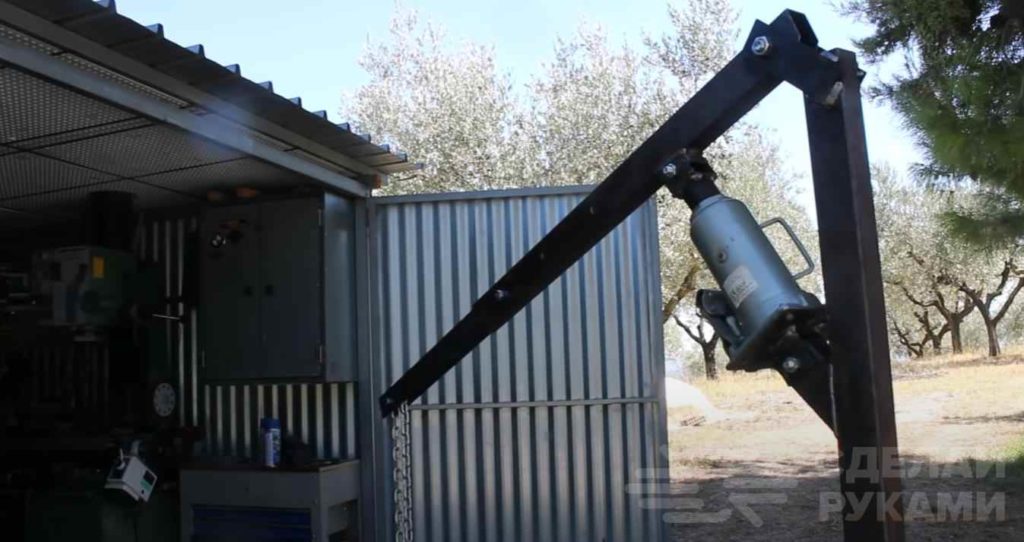

Крепим бутылочный домкрат к подвижной опорной площадке на вертикальной стойке. Опускаем стрелу, чтобы поршень домкрата вошел в «стакан».

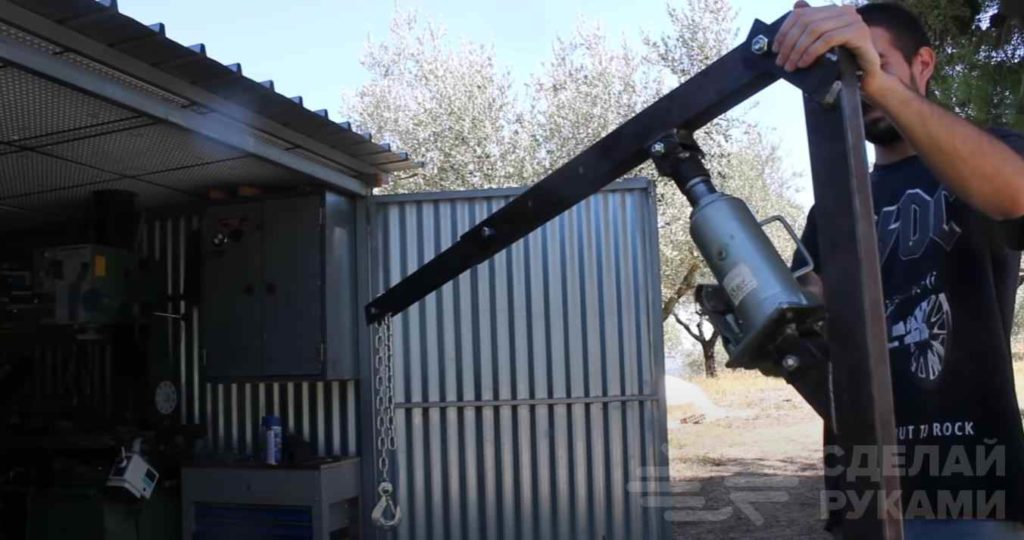

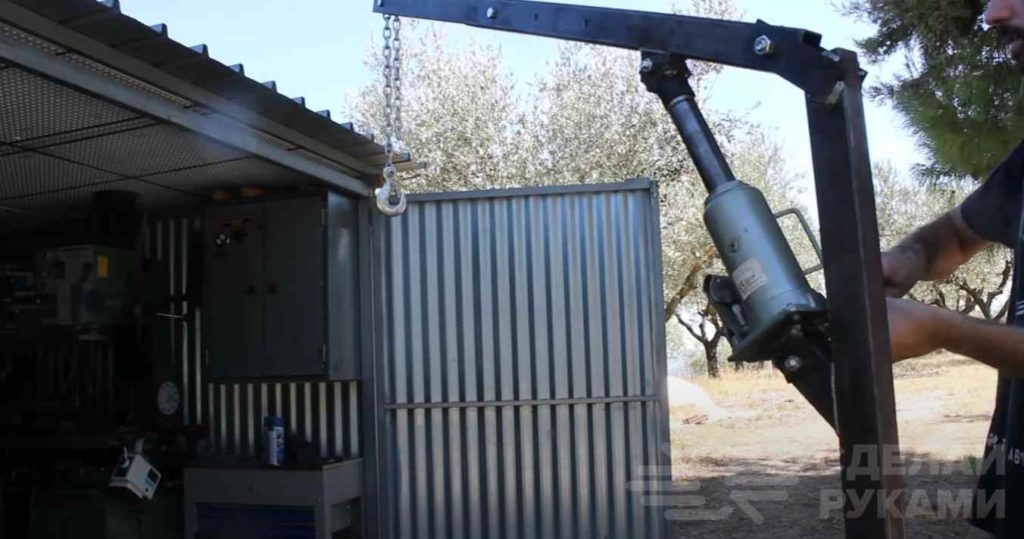

Устанавливаем выдвижную секцию телескопической стрелы, к концу которой мы крепим цепь с крановым крюком.

Такой самодельный подъемник отлично подойдет для снятия и последующей установки мотора с машины. Также его можно использовать для других целей — в мастерской и гараже. Конструкция надежная и недорогая.

Пошаговое описание того, как сделать для гаража или мастерской мини кран из домкрата, смотрите в видеоролике.

Процесс сборки

Первое, с чего я начал – изготовление рамы. Она должна получиться очень прочной, ведь будет держать большие веса. Сделал я ее следующим образом. Сначала сварил стальные трубы прямоугольного сечения, после – положил на их основание крестовину. Данную крестовину я укрепил стальными пластинами, а также укомплектовал колесиками, которые оборудованы тормозами.

После изготовления рамы я перешел на установку домкрата. Кстати, он должен поднимать минимум 5 тонн (на него ложится основная нагрузка). Для того чтобы его установить, мне нужно было сделать специальные упоры на стойке и стреле. После чего под углом от основания рамы к стреле я его вмонтировал.

После установки домкрата, я перешел к установке стрелы. Данный этап является последним в конструировании «гусака». Вообще, стрела должна состоять из отрезка трубы меньшего диаметра, с несколькими отверстиями. Такой механизм я вмонтировал вовнутрь верхней части рамы. Далее я закрепил ее к основной трубе (с помощью болтов и гаек). Когда все это сконструировано, последним этапом стал крепеж цепи и крюка. Монтируются они на конец стрелы. Думаю, и так понятно, что эти детали должны быть лучшего качества.

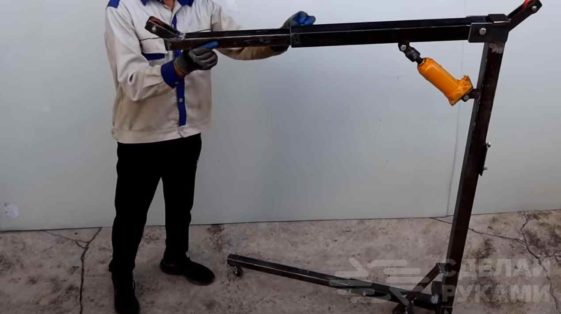

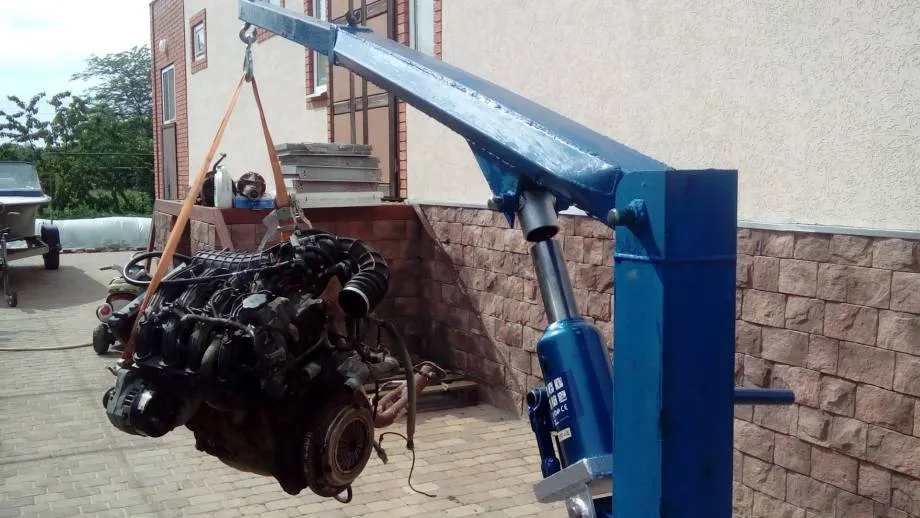

В результате всех действий, у меня получилось надежное и маневренное устройство.

Хочу также заметить, что после того как Вы сконструировали «гусака», обязательным и последовательным действием должно стать его испытание. Чтобы проверить устройство на надежность и прочность, на его требуется подвесить груз, который на 15-20 % тяжелее от допустимого. Если кран выдерживает нагрузку – испытание пройдено успешно. После этого его можно эксплуатировать «по полной программе». Но следует понимать, что, если Вы нацелены на работу, где нужно чтобы кран регулярно выдерживал очень большую нагрузку (выше допустимой), стойку и стрелу требуется укрепить сильнее.

Наглядно весь процесс смотрите в этом видеоролике:

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

• снятия двигателя;
• подъема балок, мостов;
• перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

• на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
• на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Как работает подъем

Что общего во всех четырёх режимах подъёма? Включаются контакторы растромаживающего магнита Т и 1Т, магнит полностью отжимает тормозные колодки. Включаются силовые контакторы 1В и 2В, которые приводят во вращение двигатель. Включается контактор ускорения П. Это контактор (смотрите рисунок), который обеспечивает минимальное ускорение (первую ступень ускорения) двигателя

Обратите внимание, как подаётся напряжение на эти контакторы. Сначала замыкается 7 шайба, включающая 2В. С 7 шайбы напряжение идёт на 2 шайбу (1В), а затем на 3 шайбу (П)

При переходе на второй, третий и четвёртый режим последовательно включаются контакторы ускорения 1У, 2У, и, в четвёртом режиме, 3У и 4У

С 7 шайбы напряжение идёт на 2 шайбу (1В), а затем на 3 шайбу (П). При переходе на второй, третий и четвёртый режим последовательно включаются контакторы ускорения 1У, 2У, и, в четвёртом режиме, 3У и 4У.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего

Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении

Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Кран гаражный гидравлический своими руками

На первом этапе

потребуется сварить раму из стальных труб прямоугольного сечения. Она должна быть очень крепкой, чтобы выдерживать серьезные нагрузки. Если требуется, чтобы в кране менялся угол стрелы, то в стойке и стреле высверливаются отверстия, а на их место в качестве втулок устанавливаются трубки. Конструкция соединяется стальным стержнем и простым болтом с гайкой. В основание рамы ляжет устойчивая крестовина, укрепленная отрезками труб или металлическими пластинами.

К нижней части рамы приделываются колеса с тормозами, чтобы при помощи крана можно было перевозить двигатель или другой груз. Колеса подобного типа устанавливают на современные пластиковые контейнеры для мусора, стоящие на улице.

Второй этап

– установка домкрата. Для этого готовятся специальные упоры на стойке и стреле. Они должны быть подвижными, тогда угол крана будет меняться во время работы. Домкрат устанавливается под углом от основания рамы к стреле, он будет принимать на себя основную нагрузку при подъеме тяжестей.

Третий этап

включает установку стрелы, состоящей из отрезка трубы меньшего диаметра, с несколькими отверстиями. Она вставляется внутрь верхней части рамы, соединенной домкратом с основанием крана, и выдвигается на необходимую длину. Затем стрела крепится к основной трубе болтом и гайкой, а на ее конец устанавливается цепь и мощный крюк.

После установки стрелы остается только покрасить кран и приступить к испытаниям. В идеале он должен свободно поднимать до 400-500 кг. При необходимости стойка и стрела укрепляются сильнее, чтобы выдерживать большие нагрузки.

Вам приходится снимать с автомобилей двигатели или транспортировать тяжелые вещи? Тогда вам просто жизненно необходимо иметь такую вещь как небольшой кран! И это не штука, такие краны есть и их можно сделать своими руками ! Конструкцию одного из них мы разберем в этой статье. С помощью такого крана вы сможете легко и просто снять двигатель с автомобиля и поставить его на стол для капитального ремонта. Согласитесь, заманчиво звучит!

Материалы и инструменты, которые использовал

Список материалов:
– стальные трубы квадратного сечения;- ;- листовая сталь;- гайки, болты и пр.;- краска;- крюк и трос;- колесики.

Список инструментов:
– болгарка;- сварочный аппарат;- дрель.

Процесс изготовления крана:

Шаг первый. Рама

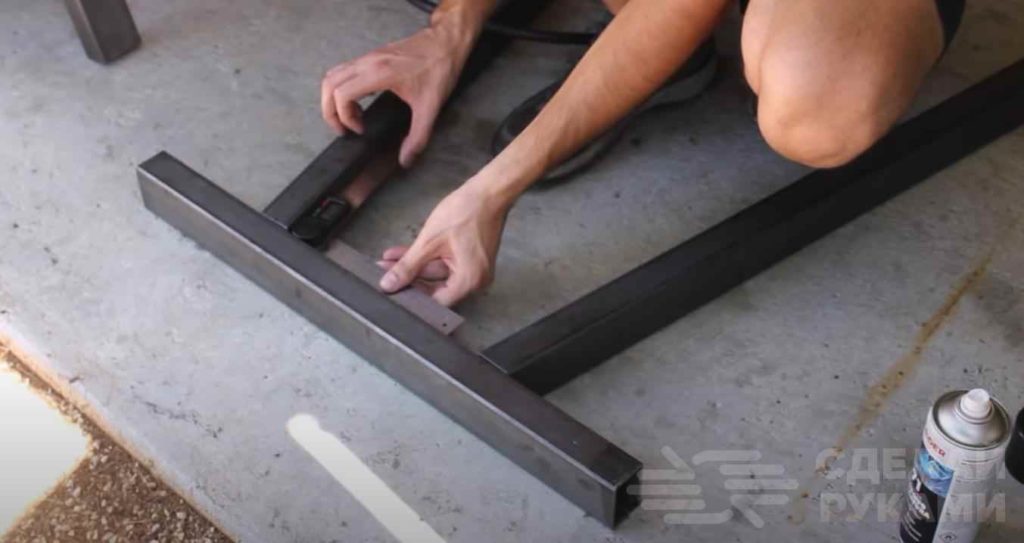

Рама сваривается из стальных труб квадратного сечения. Само собой стойка и основа должны быть максимально крепкими. Чтобы можно было менять угол стрелы, сверлим в стойке и стреле отверстия и ввариваем трубы на их места в качестве втулок. Такая конструкция создает надежное соединение. Соединяется все это стальным стержнем или болтом с гайкой. Основа представляет собой крестовину. Стойку укрепляем отрезками труб.

К основе прикручиваем колесики, чтобы кран можно было транспортировать с грузом. Колеса такие устанавливают на мусорные баки (но лучше не крадите).

Шаг второй. Домкрат

Шаг третий. Стрела

Технология сборки крана своими руками

При наличии определенных навыков собрать механизм собственноручно не составит труда

Для этого важно составить предварительный чертеж конструкции, грамотно выбрать материалы и четко следовать инструкции сборки

Схемы и чертежи

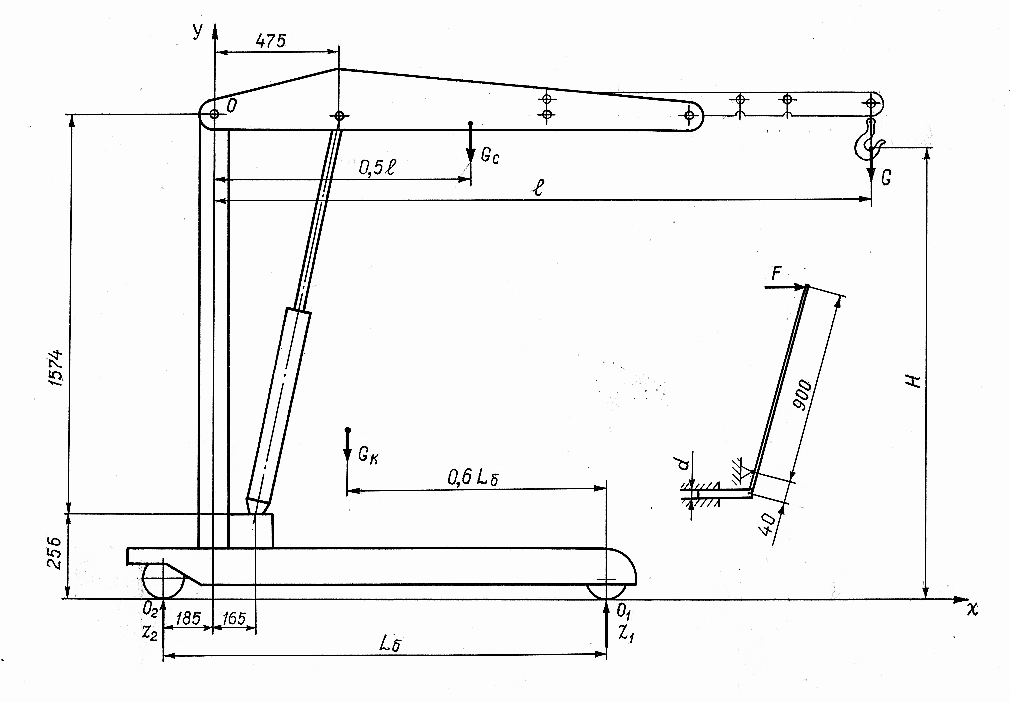

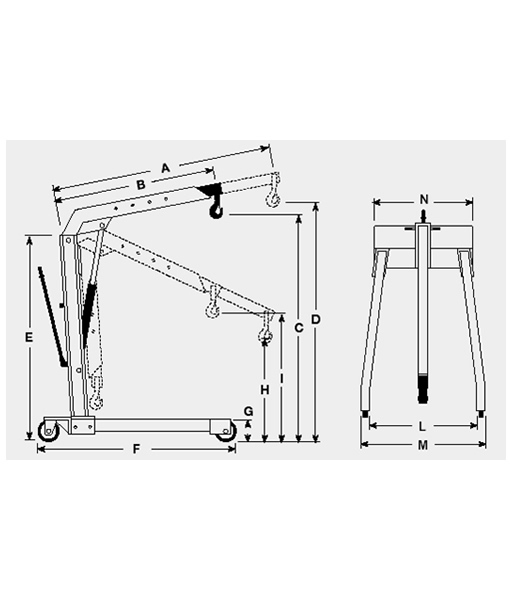

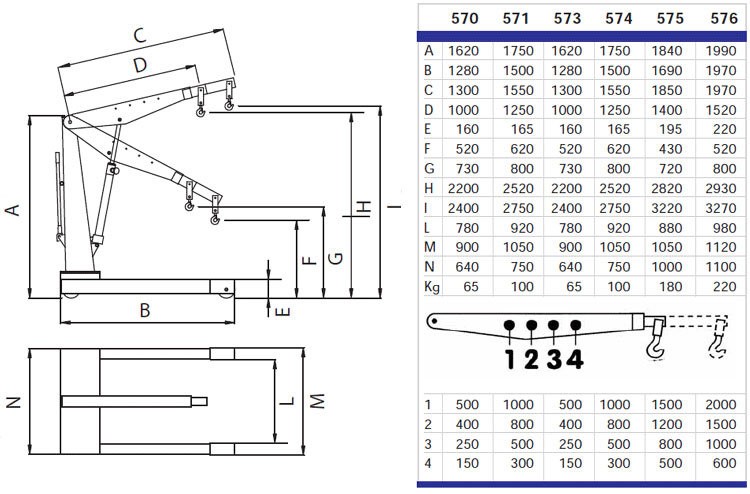

Ниже представлены примерные чертежи гидравлического крана. Точные расчеты требуется производить самостоятельно, исходя из параметров конкретного гаража.

Выбор материала

Для самостоятельного построения гаражного подъемника рекомендуется сначала закупить весь требующийся материал:

1. 3 стальных уголка с параметрами 7.5х7.5х0.8 сантиметров.
2. «Червячный» редуктор, минимальная грузоподъемность которого начинается от 300 килограмм, а придаточный показатель – 60 килограмм.
3. Крепкая стальная плита толщиной в один сантиметр. При наличии старого станка по металлу можно ее взять из него, посторонней помощи для этого не понадобится.
4. Около 10 подходящих болтов.
5. 2 плотных металлических цепи с диаметром от двух до трех сантиметров. Кран предназначается для работы с очень тяжелыми материалами – следует внимательно следить за качеством металла.
6. Крюк.
7. Стальной трос диаметром 5 миллиметров.
8. 2 шпонки с разными параметрами в форме звездочки.

Пошаговая инструкция построения

Процесс сборки и установки самодельного гаражного крана не выглядит сложным:

• стальные уголки требуется установить на параллельных стенах;
• на них закрепить стальную плиту с помощью болтов «М8»;
• на плите зафиксировать «червячный» редуктор;
• установить шпонку большего размера на приводном вале;
• на заранее обозначенном месте просверлить дырку, провести в нее цепь и сомкнуть ее в кольцо;
• зафиксировать шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите еще 2 отверстия;
• продеть через отверстия вторую цепь, где один конец окажется на маленькой шпонке, а на втором установлен крюк.

Самостоятельная установка крана имеет ряд важных преимуществ. Например, стоимость самодельного механизма почти в два раза ниже покупного.

Источник

Мобильный мини кран для поднятия и перевозки тяжестей

Конструкция данного устройства практически ничем не отличается от предыдущей версии, но имеется небольшое дополнение в виде ручного механизма подъема.

Приступаем к работе. Сначала из профтрубы изготавливается основание крана (опорная часть).

К нижней части основания крепятся поворотные колесики, чтобы конструкция была мобильной, и ее можно было свободно перемещать по гаражу или за его пределами.

После этого к основанию крепится вертикальная стойка вместе с упором.

Далее изготавливается и устанавливается телескопическая стрела. Между стойкой и стрелой устанавливаем бутылочный домкрат.

На последнем этапе останется только закрепить на вертикальной стойке ручную лебедку. На барабан подъемного механизма наматываем стальной трос (толщиной не менее 4-5 мм) с крановым крюком на конце.

Подобная конструкция довольно удобна в работе и способна без проблем поднимать груз весом от 200 кг и более.

Пошаговый процесс изготовления подъемника показан в авторском видеоролике — советуем посмотреть.

Видео — Как снять двигатель с Оки

Рекомендуется двигатель и коробку передач снимать вместе как единый силовой агрегат и затем отсоединить двигатель от коробки передач. Нижеизложенные работы выполняются одинаково для двигателей всех типов, дополнительные указания даны для автомобилей с автоматической коробкой передач. При подъеме силового агрегата его нужно наклонить под углом 45° для обеспечения выхода из моторного отсека коробки передач

Силовой агрегат весит более 200 кг, поэтому при снятии требуется соблюдать особую осторожность и не повредить поверхности кузова или лакокрасочное покрытие

Во избежание повреждений на крылья автомобиля положить защитные чехлы. Стопорный рычаг на левом кронштейне капота освободить и капот поднять вверх до выхода рычага из зацепления. Затем освободить стопорный рычаг на правом кронштейне капота. Капот перевести в вертикальное положение. На рисунке показано положение защелки.

• Отсоединить минусовый провод от аккумуляторной батареи и снять батарею вместе с рамкой крепления.
• Открыть пробку системы охлаждения. Температура охлаждающей жидкости не должна быть более 90°С.
• Отвернуть пробку для слива охлаждающей жидкости на правой и левой сторонах блока цилиндров. При этом не путать пробки с болтами крепления крышек коренных подшипников коленчатого вала. На рисунках показаны пробки слива охлаждающей жидкости и стрелками показаны болты крепления крышек.
• Снять радиатор и вентилятор. Для этого снять резиновые опоры и скобы крепления радиатора. Радиатор вынуть, затем снять масляный радиатор. В автомобилях с автоматической коробкой передач перед снятием радиатора снять шланги с радиатора охлаждения масла коробки передач и заглушить отверстия в шлангах.
• Снять расширительный бачок.
• Снять систему выпуска газов в сборе.
• Отсосать масло из бачка рулевого усилителя и отсоединить шланги от насоса рулевого усилителя.
• Отсоединить все шланги и трубопроводы системы охлаждения, системы смазки, системы питания и провода между кузовом автомобиля и двигателем. Желательно пометить трубопроводы.

Отсоединить тягу управления подачей топлива.
В автомобилях с кондиционером необходимо слить хладагент

Работа должна проводиться очень осторожно. При отсутствии опыта необходимо обратиться за технической помощью и указаниями

Затем отсоединить шланги от сдвоенного трубопровода.
Отвернуть в нижней части кузова слева и справа болты крепления передних опор двигателя, для отворачивания использовать удлинитель с шарниром, который заводится снизу.
Закрепить на двигателе трос для подъема и надеть на крюк крана или другого грузоподъемного устройства. Трос слегка натянуть.
В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески вместе с соединительными трубопроводами, снять насос и отвести в сторону. Снять детали привода насоса.
Снять поперечину задней опоры двигателя вместе с опорой, перед снятием пометить расположение поперечины относительно кузова.
Отсоединить карданный вал от коробки передач и сдвинуть назад. Зажимную гайку на карданном валу не ослаблять.

Отсоединить провода от коробки передач (провод выключателя света заднего хода). В автоматических коробках передач отсоединить провода устройства Kickdown

Отвернуть одну сторону крепления амортизатора рулевого управления и повернуть его.
Снять амортизаторы подвески двигателя.
Ослабить болты крепления коробки передач к двигателю.
Установить под коробку передач домкрат (между опорной площадкой домкрата и коробкой передач установить деревянную прокладку).
Снять защитный брызговик туннеля кузова.
Осторожно поднимать двигатель, наклоняя его под углом приблизительно 45°. Коробку передач приподнимать при помощи домкрата, следуя за перемещением двигателя

Работу по поднятию двигатепя проводить медленно при постоянном контроле, следить, не осталось ли присоединенных проводов или трубопроводов особенно, если на автомобиле установлено дополнительное оборудование
Особое внимание обратить на крепление троса.

Элементарное обслуживание мотора возможно без его демонтажа. Замена свечей, профилактика впускного и выпускного коллекторов, и даже замена ремня (цепи) ГРМ выполняется прямо в подкапотном пространстве автомобиля. Однако работа с клапанами, коленвалом, поршневой группой и пр. проводится лишь на снятом моторе. Не говоря уже о процедуре капитального ремонта.
