Как создать ворота из профнастила с коваными элементами самостоятельно?
(фото)
Как создать металлические кованые ворота своими руками? Наверное, это самый главный вопрос, поставленный в данной статье. И именно на него, разумеется, нам предстоит ответить прежде всего, причём, не просто ответить, а досконально и подробно во всём разобраться.
Но почему нам так важен этот вопрос? Всё дело в том, что кованые металлические ворота можно поистине назвать необыкновенно красивыми (вы не сможете ни согласиться с этим мнением, если только взгляните на фотографии великолепных металлических ворот, созданных своими руками, представленные ниже).
И именно по этой причине вариантов создания кованых металлических ворот своими руками в данной статье будет больше всего. Что ж, тогда не будем терять времени, рассмотрим всё по порядку.

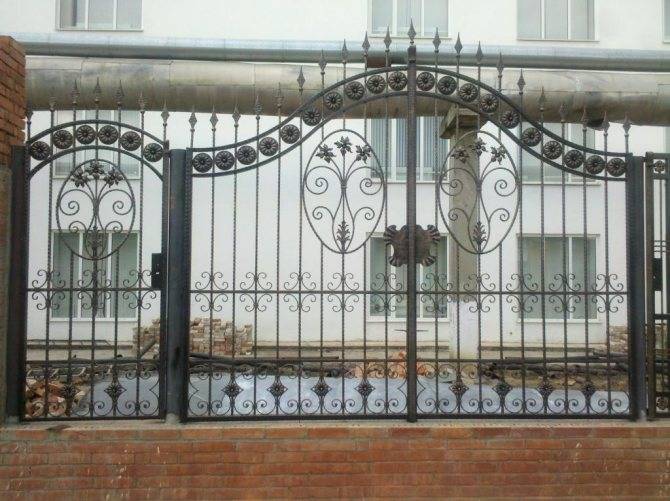

Фотогалерея
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=YzHLGZfNbmQОригинальное название: Кованые ворота своими руками.Автор видео: Последний Из Могикан
Подготовка к изготовлению калитки из профнастила своими руками
Основные этапы подготовки заключаются в:
- определение типа изделия – совмещенная с воротами или отдельная, тип опор;
- выборе необходимых размеров – ширина, высота, толщина;
- построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
- расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
- расчет количества материалов;
- подготовка места для установки.
О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.
В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.
На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными
На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.
Важно: раскосы и поперечина каркаса почти всегда выполняются из полого профиля (прямоугольной трубы), реже из полосы. Это объясняется соображениями удобства сварки и необходимостью жесткостью конструкции
Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:
- каркаса — трубы 60х60 мм 6 м (2+2+1+1);
- крепления заполнения — трубы 40х25 мм, 6 м;
- раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
- стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.
Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.
На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.
Материалы для изготовления ворот с элементами ковки
- Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
- Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
- Ребра жесткости.
- Для создания каркаса понадобится профильная труба.
- Антикоррозийная жидкость для обработки металлических элементов.
- Краска и грунтовка.
Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться
К тому же понадобятся более прочные крепежные детали.
Материалы
Для изготовления кованых калиток могут быть использованы разные материалы:
- древесина;
- металл.
Дизайн кованой калитки вы можете разработать самостоятельно
Деревянные элементы — это заполнение полотна, обеспечивающее приватность (отсутствие обзора с улицы) и выполняющее несущие функции для кованого декора. Как правило, деревянное полотно набирают из вагонки или простых обработанных досок. Создают плотный настил, вставленный в рамку обвязки, а с лицевой (уличной) стороны устанавливают декоративные элементы. Они могут крепиться на деревянной основе или жестко соединяться с обвязкой или металлическим заполнением.
Металлические элементы представляют собой основу калитки. Это и рамка (обвязка), и заполнение полотна листовым материалом (может быть использован плоский лист или профнастил), и декоративные элементы (ковка). Как правило, рамку изготавливают из стальной трубы круглого или прямоугольного сечения. Это дает объем обвязке, но позволяет снизить ее вес.
В кузнечном ремесле существует множество стилевых направлений, применимых к любым кованым изделиям
Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com
Это важный момент, так как избыточная нагрузка на петли значительно уменьшает срок их службы. Декоративные элементы изготавливают разными способами — гнут стальную полосу или пруток, часто используют украшения из трубы прямоугольного сечения.
— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Выбор материала зависит от разных факторов:
- конструкция полотна забора;
- степень прозрачности полотна;
- стиль оформления забора;
- предпочтения или уровень навыков владельца дома.
Изысканно и благородно
Примечательно, что большинство пользователей предпочитает создавать калитки со сплошным заполнением полотна. Это дает несомненные преимущества — ковка располагается на равномерно окрашенном фоне, что позволяет лучше рассмотреть декоративные элементы. Кроме этого, визуальная прозрачность ограждения устраивает далеко не всех. Плотный сплошной забор в сочетании с ажурной калиткой выглядят как совершенно разные элементы, поэтому предпочтение отдается сплошному заполнению обвязки.
Украсить калитку можно с помощью оригинальных кованых элементов
Недостатки кованых изделий
Но все же холодная ковка имеет определенные ограничения. При использовании данной технологии нельзя сделать статуэтки или цветы. Это смогут выполнить лишь мастера методом горячей ковки.
Дверца на кирпичных столбах
Метод холодной ковки позволяет сделать лишь спирали, рюши, гнутье, а затем из этих элементов собрать композицию. Металлические изображения цветов, ягод, животных можно купить в магазинах. После чего декорировать входную дверь, закрепив кованые изделия в требуемых местах.
Также нужно отметить продолжительность изготовления деталей своими руками. Красивые узоры, которые делают опытные мастера в домашних условиях, потребуют много времени. Тем более это относится к выполнению затейливых декоративных элементов.
Ворота с дверцей на участке
Традиционно кованые изделия изготавливаются в общем стиле из одинаковых вензелей. Это придает утонченность, но занимает большое количество времени.

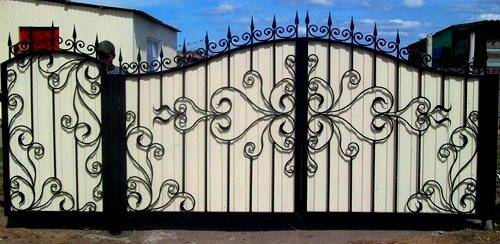

На фото представлена калитка с коваными изделиями.
Металлическая створка
Последовательность изготовления калитки
Ковка — это декор. И украшают калитку в последнюю очередь. Алгоритм действий при установке калитки следующий:
- сделать максимально точную разметку створки;
- создать эскиз расположения кованых элементов в полный рост;
- выкопать ямы под опорные столбы;
- установить и забетонировать предварительно обернутые кусками рубероида столбы;
- сварить металлический каркас калитки, ориентируясь на разметку и эскиз;
- закрепить каркас на столбы посредством сварки;
- прикрепить сварным методом петли с учетом того, в какую сторону будет открываться створка;
- обшить каркас профнастилом;
- установить замки и ручки;
- закрепить на конструкции кованые элементы.
Закрепление каркаса на опоры
Монтаж калиточной створки
Створка монтируется в выбранную секцию ограждения. Она может являться частью ворот или находиться в непосредственной близости от них. Популярны и отдельностоящие калитки, например, отделяющие одну часть участка от другого. Калитка собирается воедино на горизонтальной плоскости
Важно точно вымерить все размеры, иначе конструкция окажется нефункциональной и быстро выйдет из строя. Касание земли створкой исключается
Петли ставятся по меткам на каркасе калитки, которые должны соответствовать меткам на опорных столбах.
Далее калитка обшивается профнастилом, что лучше делать не на весу, у на ровной поверхности. Лист режется болгаркой и крепится к каркасу посредством саморезов. На следующем этапе монтируются ручки и замок.

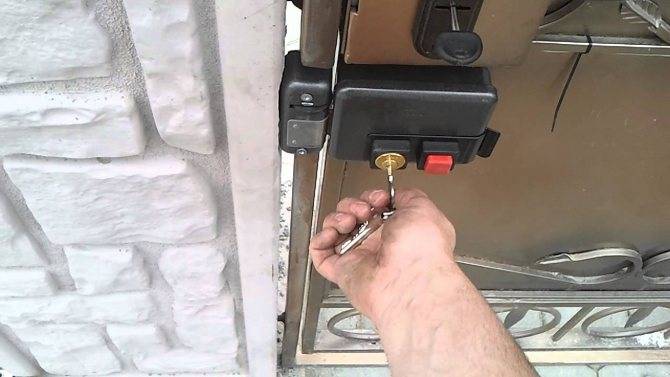

Замок узкопрофильного типа
Какими бывают калитки
Если ворота служат в основном для проезда автомобиля, то калитка необходима для организации прохода. Иногда от нее отказываются, но, как показывает практика, такое решение нерационально. Чтобы впустить или выпустить кого-либо с территории, необходимо постоянно открывать и закрывать большие створы ворот, что крайне неудобно.
Калитки могут быть двух видов – встроенные в ворота и отдельно стоящие (размещенные на протяжении забора). Последний вариант имеет большую популярность, хотя экономически более затратный, к тому же, он позволяет сэкономить полотно забора, если территория небольшая.
Расположенные отдельно, имеют свои достоинства – ее можно установить любой высоты и ширины, не нанося вреда практичности ворот. Такие конструкции обеспечивают врезными замками, что гарантирует удобство эксплуатации и больший уровень безопасности. Калитки устанавливают небольших размеров, оснащают звонком или видеофоном, ящичком для почты, хотя последний в наше время выполняет скорее декоративную функцию.
Столбы для кованых заборов
Секции ограждения имеют большой вес. Крепить их следует только к прочным стойкам из металла. Приварить железные конструкции можно к платикам и планкам, вмонтированным в столбы:
- Металлические.
- Каменные.
- Кирпичные.
- Литые бетонные.
Разновидности столбов для кованых элементов
Стойки из квадратной трубы 100х100 мм свободно выдержат конструкцию заграждений при ленточно-опорном фундаменте. Рама приваривается непосредственно к столбам. Узкие стойки придают ограждению дополнительную воздушность. Забор подходит для дачного участка или небольшого коттеджа.
Перед большим жилым домом забор с металлическими стойками выглядит неестественно. Если столбы оставить без облицовки, ограждение и весь двор проиграют в эстетическом виде. Ажурные красивые пролеты и простые опоры между ними – это как картина без багета. Дорогой кованый забор достоин иметь внушительный фундамент и столбы.
Вариант устройства надежного фундамента с цоколем
Массивные стойки придают ограждению солидность, превращая его в часть наружного архитектурного дизайна участка и дома.
Металлические столбы готовой изгороди обкладываются кирпичом или натуральным камнем. При возведении стоек до монтажа пролетов в кладку вставляются планки. К ним приваривается рама. Полая внутренняя часть столба заполняется арматурой и заливается бетоном для прочности.
Гармонично сочетаются тонкие изогнутые пруты с бетонными столбами. В опалубке сразу делаются пазы, в которые заводятся металлические пластины для монтажа. Они соединяются с внутренней арматурой сваркой до заливки раствора.
Пример устройства кованого забора с металлическими опорами
Виды ограждений
Существует два варианта размещения элементов на створке из металлопрофиля — декоративный и массивный. В первом случае металл украшает лаконичный лист, добавляя ему легкости и «воздушности». Никаких защитных функций такое решение не предполагает. Часто ковка украшает только входную группу – калитку и расположенные в непосредственной близости ворота.
Массивная калитка — не просто эффектная деталь, но и способ предупреждения проникновения непрошеных гостей на территорию. В этом случае металл присутствует не только на створке. Защитные элементы располагают по всему периметру огражденного металлопрофилем или кирпичом участка. Такое решение оберегает и профнастил от порчи в результате удара.
Массивные кованые элементы
Створка может быть глухой — полностью маскирующей придомовую территорию от посторонних глаз, или комбинированной. Во втором случае средняя или нижняя часть состоит из профнастила, а остальное пространство заполненной ажурными коваными деталями. Такая калитка не скрывает от соседей придомовую территорию.
Какие ворота лучше всего выбрать
Прежде чем устанавливать забор и ворота, надо учесть все нюансы, такие как прочность и долговечность, красота и стиль. Исходя из всех критериев, большой популярностью пользуются кованые ворота. Прежде всего, ковка металла обеспечивает его прочность, надежность и долгий срок службы. При заказе оговаривается не только цена, но и дизайн забора и ворот. Поэтому здесь возможны любые варианты.
Профнастил – это уникальный строительный материал, который пользуется большой популярностью. Его изготавливают из самой прочной стали на прокатном оборудовании. На нем выдавливаются трапециевидные волны, что повышает его устойчивость и надежность.
Профнастил устойчив к любым механическим воздействиям, по желанию клиента его могут окрасить в любой цвет, он не поддается коррозии, имеет достаточно высокую прочность. Профнастил можно быстро снять и переставить на другое место, если есть такая необходимость.
Кованые ворота с профнастилом не надо мыть или постоянно красить, ведь оцинковка профлиста на 50 лет убережет своих хозяев от посторонних людей.
Второй способ изготовления
Основную сложность при изготовлении рассматриваемых изделий представляют кованые элементы. Но в настоящее время их можно не делать самостоятельно, а просто приобрести в специализированных торговых точках.
Это не отменяет создания эскиза будущих ворот или калитки. Внимательно его изучив и посчитав количество необходимых элементов, идут в данную торговую точку для осуществления покупки.
Из профиля или металлической трубы делают каркас калитки. В этом случае вам все равно понадобятся навыки сварки.
После этого кованые элементы раскладываются в необходимом порядке, проверяется симметричность и осуществляется их прихватывание сварочными швами.
Дальнейшие действия такие же, как и в предыдущем способе. Фото калиток кованых приведены в статье.
Эскизы и схемы
Перед самостоятельным изготовлением ограды или установкой заказанной необходимо провести подготовительные мероприятия. Измеряется длина изгороди, определяются размер пролета и количество полотен. Делается схема фундамента изгороди с точным указанием расстояния между стойками.
Схема создания с размерами
Когда все размеры известны, делается заказ дизайнеру или самостоятельно чертятся эскизы:
- пролета – секции ограды;
- ворот;
- калитки.
Все пролеты выполняются одного размера. Кроме уникальных художественных оград со сложным тематическим рисунком, традиционно все полотна изготавливаются одинаковыми по одному шаблону.
Простейшие эскизы для самостоятельного изготовления состоят из рамы и ровных прутьев с пиками. Их могут украшать накладные декоративные фигуры. На фото видно, что даже самая простая конструкция выглядит дорого и оригинально.
На картинке ниже представлен эскиз ограждений из профтрубы.
Наброски ажурной ковки
Набор сложных фигур, их увязка в единый рисунок на эскизе по силам опытному дизайнеру. Такие ограды выполняются специалистами на заказ. Забор и ворота являются неотъемлемой частью дворовой архитектуры и выполняются в одном стиле с домом.
Пошаговая инструкция по изготовлению металлических распашных ворот
Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.
Вариант №1:
Болгарка пошла в ход
Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.
Шаг 2. Сборка двойной рамы.
- Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
- В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
- Обеспыливают отверстия.
- Заполняют их цементно-песчаным раствором.
- С помощью кувалды забивают штыри.
- На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
- Насаживают раму.
- Кувалдой загибают выступающие части арматуры.
Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.
Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.
Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.
Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.
Шаг 6. Приваривают петли.
Шаг 7. Навешивают створки.
Шаг 8. Приваривают листы металла (зашивают створки).
- Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
- Центр должен быть перекрыт нахлёстом одной из створок.
Шаг 9. Зачищают металл от последствий сварки.
Шаг 10. Покрывают антикоррозийной грунтовкой.
Шаг 11. Устанавливают замки и запоры.
Шаг 12. Окрашивают ворота.
При необходимости выполняют утепление створок и проёма.
Вариант №2:
Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма
Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.
Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.
Шаг 2. Отрезают 4 планки для изготовления рамы створок.
Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).
Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.
Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.
Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.
Шаг 7. Срезают косынки.
Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.
Подготовка деталей
К ней приступают после подготовки всех деталей каркаса. Ее осуществляют на какой-либо ровной поверхности. Все детали раскладываются в соответствующем порядке и свариваются в единую конструкцию.
При невозможности распечатки рисунка узора на эскизе забора и кованых калиток (первый можно использовать, поскольку декор в данных изделиях может быть одинаковым) в настоящем размере его рисуют на любой ровной поверхности. Потом при помощи гибких измерительных приборов измеряют длину металлического каркаса, расходуемого на завитки по отдельности.
Далее необходимо разогреть газовый горн, в который помещают подготовленные заготовки одним концом. Он разогревается до того состояния, когда его можно начать обрабатывать. После этого его переносят на станок, именуемый эксцентриком. В случае, если заготовка не поддается раскатыванию, разогрев повторяют.
Завитки изготавливают на станке, именуемом «улиткой». Несмотря на то, что они более тонкие, их лучше также разогревать. При необходимости создания симметричных завитков их закручивают одинаково, попеременно с каждой стороны, стараясь соблюдать симметрию.
При присутствии в конструкции элементов в форме пики для их изготовления используют станок «эксцентрик». Их производство должно сопровождаться переворотом заготовки каждый раз на прямой угол. Пики начинают изготавливать отрезанием ромбовидных или квадратных заготовок от листового металла. Объемность данным элементам придают подогревом на высокотемпературном огне до появления на металле белого цвета. После этого с помощью клещей переносят на наковальню, где большим молотом заплескивают. Остывание полученных элементов производят либо в естественных условиях, либо с целью закалки в холодной воде.
Хомуты, скрепляющие завитки либо листья, делают из металлических пластин, имеющих небольшие размеры (20х2 мм), которые придают законченный вид кованому изделию и скрывают места сварки.
Прутья кованой калитки закручивают для придания им витой формы на станке, именуемом торсионом. Для того чтобы получить одинаковые заготовки, каждая из них должна быть прокручена на нем одинаковое число раз.
Стоимость ковки
Если рассматривать цены кованой калитки, то все зависит от того, что производится самостоятельно, а какие работы будет выполнять мастер.
В деревне
Например, когда клиент производит работу по монтажу и непосредственно сборку калитки самостоятельно, нужно заплатить лишь за требуемые материалы. Приблизительно эти затраты составляют в районе 3–5 тыс. руб.
Непосредственно калитку из профнастила без ковки можно заказать в специализированных компаниях. Причем можно создать собственный чертеж, по которому мастера соберут соответствующую конструкцию. При заказе изделия стоимость может варьироваться в диапазоне 6–8 тыс. руб.
Во время заказа калитки с ковкой необходимо заплатить приблизительно 10 тыс. руб. и более. Это зависит от сложности модели. Стоимость кованых ворот со встроенной калиткой может начинаться от 25 тыс. руб. и более.
Красивая дверца
Также при определении стоимости нужно учитывать, что горячая ковка позволяет делать оригинальные узоры. При этом декоративные элементы, изготовленные с помощью холодной ковки, являются шаблонными и часто устанавливаются также в других ограждениях. Поэтому иногда может отмечаться значительное различие в цене этих вариантов изделий.
Виды забора
Разница между разными типами оградительных конструкций заключается в соотношении между основными и дополнительными материалами
На функционировании забора это никоим образом не отражается, но для дизайна может оказаться довольно важной составляющей

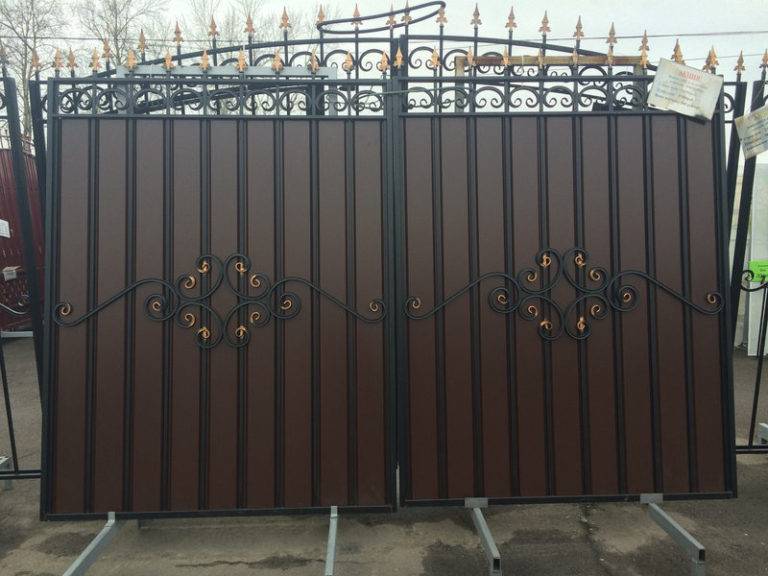

Профнастил с элементами ковки
Этот вариант забора из профлиста с ковкой является наиболее простым для изготовления своими руками и дешевым в случае покупки. Отличие такого ограждения от других видов – минимальное количество кованых элементов. Наиболее часто металлический декор устанавливают сверху забора путем фиксации элемента к раме каркаса посредством сварки. Затем профнастил закрепляют так, чтобы он закрывал саму раму, а декор оставался на виду.
Кованый забор с металлопрофилем
Изготовление кованого забора потребует гораздо больше умений, и для начинающего мастера может оказаться слишком сложным. Подобная конструкция выполняется из наборной секции, состоящей из отдельных элементов орнамента и опорной конструкции. Для их соединения в основном используют сварку.
Крепление профнастила осуществляют за ажурным полотном с обрезкой по месту. В этом случае металлопрофиль используется лишь для защиты от посторонних глаз, поскольку кованая секция может выполнять функцию ограды и без него. Однако зачастую цветной профилированный лист является хорошим фоном для ажурной секции, выгодно подчеркивая ее.
Комбинированные
К комбинированным относятся конструкции заборов, состоящие из кованой секции со столбиками из кирпича либо камня, а также арками над воротами либо калиткой.
Материал столбов либо облицовка должны сочетаться с общим стилем дома.
