Котельная из бруса, чем обшить стены и пол по пожарным требованиям.
Вопрос: В котельной из бруса настелены полы из половой доски, под твердотопливный котел подложен лист асбеста и, поверх его, лист оцинковки. На стене находиться электрокотел. Подскажите, пожалуйста, какое безопасное покрытие положить на пол из досок и чем обшить стены котельной? С уважением. Елена.
Ответ: Стройка у вас видно идет к завершению, отлично. Конечно, твердотопливный котел, расположенный в новом помещении из бруса я бы рекомендовал обустроить на отдельном фундаменте, не связанном с фундаментом стен котельной. Сами понимаете дерево будет давать осадку 5-6 лет а вместе со стенами будет «усаживаться» и котел. Может произойти непредвиденный разрыв трубопроводов отопления, хорошо, если летом, а если зимой?
Давайте вместе посмотрим сначала требования к помещению котельной согласно строительных норм и правил:
-потолки должны быть не менее 2.5 метра от уровня пола;
-помещение котельной должно иметь обьем минимум 15 м3;
-стены помещения котельной должны иметь огнестойкость отделочного материала не ниже 0.75 часа;
-обязательно иметь окно для естественного освещения из расчета 0.03м2 на 1 м3 обьема котельной;
-обязательно наличие вентиляции;
-если система водоснабжения автономная, а тем более у вас установлен электрокотел, наличие контура заземления обязательно;
-в помещении надо оборудовать канализацию для аварийного слива воды;
-сам котел должен располагаться на подиуме высотой 150-200 мм.
По отделке стен и пола помещения котельной, дабы не иметь проблем с пожарной службой надо пользоваться требованиями Статьи 134 Федерального закона РФ №123-ФЗ «Технический регламент о требованиях пожарной безопасности», Требования пожарной безопасности к применению строительных материалов в зданиях, сооружениях и строениях. Согласно таблиц 28 и 29, прилагаемых к данному закону, выбираем материал для отделки стен и пола котельной. Котельные относятся к классу пожарной опасности Ф5.1.
Для вашей котельной я бы рекомендовал обшить стены листами OSB а на них дополнительно установить листы гипсоволокна. Пол тоже покрыть листами OSB, они влагостойкие и хорошо поддаются окраске . Можно использовать стекломагниевые листы( СМЛ) , их можно оштукатурить и даже уложить керамическую плитку. Не забудьте главное между обшивкой стен и стенами оставить зазор, стены из бруса будут «гулять» а с ними и обшивка. Удачи.
Пристроенные бойлерные в частном доме
Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:
- Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
- Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
- Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.
Требования к дверям
В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.
В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.
Объем котельной в доме в зависимости от котла
- При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
- 30 — 60 кВт — соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
- 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).
Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.
Габариты для газовой котельной
Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.
Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.
Габариты для котельной на жидком топливе
Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.
Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.
Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.
Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.
Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.
Габариты котельной на твердом топливе
Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.
Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.
Размеры для котельной на электричестве
Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.
Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.
Читайте так же:
Котельная с твердотопливным котлом
Требования к котельным для установки котлов на твердом и жидком топливе
Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):
- Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
- Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
- В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
- Вывод дымохода возможен через кровлю или в стену.
- Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
- Материал дымохода и его соединения должны быть газонепроницаемыми.
- Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
- При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.
Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел. Котлы на жидком топливе обычно работают шумно. Котлы на жидком топливе обычно работают шумно
Котлы на жидком топливе обычно работают шумно
Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.
https://youtube.com/watch?v=5WbTrODlcNU
Как же действует открытая система отопления
Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.
Система отопления открытого типа
Каковы же главные части системы?
- Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
- Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
- Расширительный бачок из стали;
- Трубы.
Как же работает система отопления открытого типа?
Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:
- «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
- «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.
Особенности обустройства открытой системы отопления:
Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;
В качестве теплоносителя выберите воду, а не антифриз;Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы

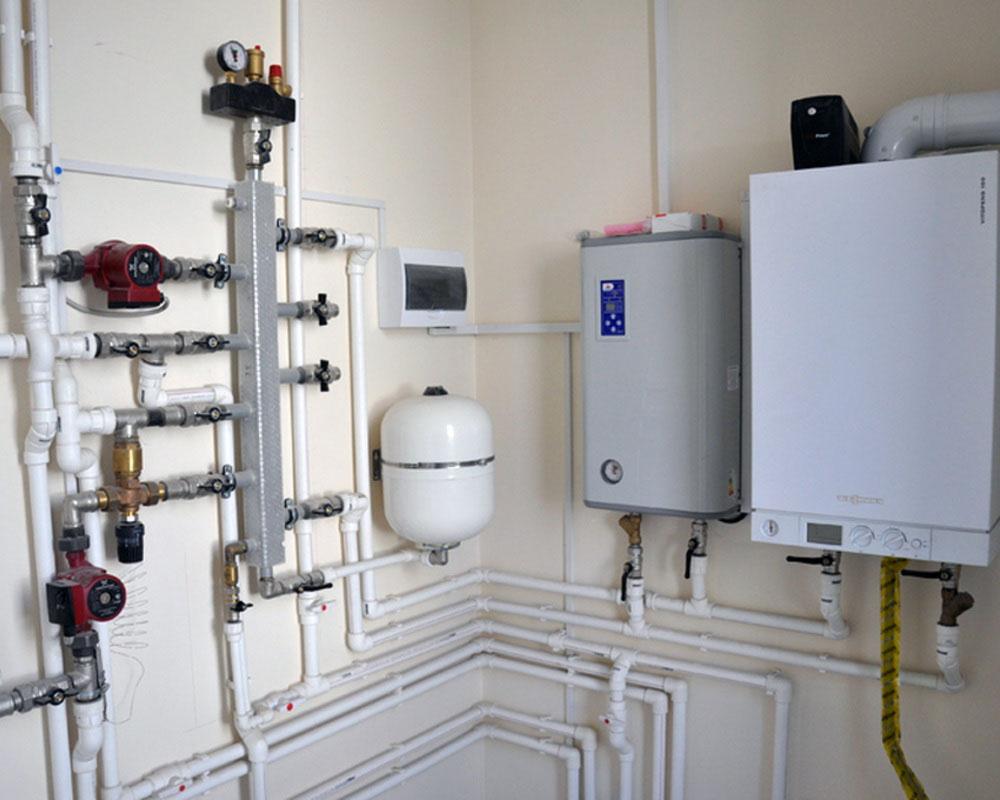

Что может входить в обвязку одноконтурного газового котла?
В обвязку одноконтурного агрегата может входить:
- газовый котел;
- система радиаторов;
- предохранительный клапан;
- расширительный бак;
- воздухоотводчик;
- циркуляционный насос;
- бойлер косвенного нагрева;
- гидрострелка;
- фильтры грубой очистки.
Предохранительный клапан необходим, чтобы сбросить избыток теплоносителя в случае роста давления в контуре. Иначе это может привести к разрыву труб. Излишки воды выводятся через дренажную трубу в канализацию.
Большинство газовых агрегатов имеют свой расширительный бак – он необходим для компенсации повышенного объема воды или антифриза в отопительном контуре. Объем мембранного бака не должен быть меньше 10% от количества теплоносителя. Если система отопления слишком велика и встроенной расширительной емкости не хватает, то приобретают еще одну и включают ее в обвязку.
Воздухоотводчик служит для предотвращения появления в контуре воздушных пробок, которые могут остаться после слива теплоносителя.
Бойлер косвенного нагрева устанавливается для того чтобы одноконтурный газовый котел играл роль двухконтурного и смог производить помимо отопления еще и горячую воду.
Циркуляционный насос в обвязку включают, если имеющийся аналог в газовом котле не обеспечивает достаточный напор теплоносителя в системе. Потребляемая мощность насосов составляет от 50 до 200 Вт – при необходимости ее можно изменить.
Гидрострелка представляет собой трубку с патрубками для подключения нескольких контуров. Данный элемент обвязки позволяет подключить в одну систему контуры с разным давлением и температурами теплоносителя.
Фильтр грубой очистки ставят на трубу подачи воды в газовый котел. Он защищает теплообменник агрегата от попадания мусора и грязи из отопительной системы, которые могут вывести его из строя.
Что касается расположения всех элементов развязки, то предохранительный клапан и воздухоотводчик обычно объединяют в одну группу безопасности. Ее ставят на выходе теплоносителя из котла, где давление и температура максимальны. Насос устанавливают перед агрегатом в месте, где температура теплоносителя минимальна. Расширительный бак можно монтировать в любой точке контура на некотором удалении от насоса.
Какие трубы подойдут для обвязки?
Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.
Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.
Обратите внимание! На входе и на выходе желательно установить шаровые краны. Это позволит снять теплообменник или газовый котел без слива теплоносителя.
Разновидности котельных по расположению
Естественно, существуют требования к безопасности, и их потребуется соблюдать при обустройстве подобного помещения, как котельная, но все-таки они будут представлять нам правил выбора в вопросе типа топлива, размера и местоположения топочной.
По типу размещений в частном доме котельные могут быть:
- Встроенные в дом. В таком случае все оборудование будет размещено в одной из комнат доме (как правило, это коридор или кухня). В плане дешевизны и простоты обустройства это идеальный вариант, но подойдет только в том случае, если вы планируете применять маломощные котельные установки (компактные). Котел на газу с надувной горелкой в таком случае лучше не применять по причине высокого уровня шума, а оборудование, которое работает на солярке, может доставлять множество неудобств из-за резких неприятных ароматов.
- В пристройке или отдельное помещение дома. Все котельное оборудование размещено в отдельном помещении, которое будет соединено с домом лишь одной или даже парой стенам. Дверь в подобное помещение следует оббивать негорючими материалами. Это идеальный вариант с точки зрения безопасности и удобства. Если котельная будет около жилых помещений, то оптимальным вариантом будет произвести дополнительную шумовую изоляцию – в СНиП об этом ничего не говорится, но это будет куда удобнее.
- Отдельно стоящее здания. Все оборудование способы и вовсе вынести в отдельное самостоятельное здание, которое будет обустроено в соответствии по всем правилам и нормам. Оно будет соединено с домом при помощи тепловых трасс. В таком случае у вас будут развязаны руки, потому что можно будет применять оборудование разных типов и при этом не переживать о шуме, наличие неприятных ароматов. Часто подобные котельные обустраивают, когда применяется газовый котел с высоким уровнем мощности. Недостатком станет затраты на постройку здания, а также прокладывание коммуникаций.
В идеале следует продумать размещение котельной еще при проектировании дома. Если же дом уже построен, а число вероятных вариантов расположения будут сокращены, из-за чего можно столкнуться с тем, что выбор оборудования для отопления будет сильно сужен. В любом случае, если начинать обустройство, следует обращаться к профессиональным мастерам.
Подробности
Как составить и реализовать схему обвязки котла отопления в частном коттедже
При создании отопительной системы частного коттеджа или квартиры необходимо соблюсти определённые правила соединения между собой всех элементов, принимающих участие в обогреве помещений
Кроме подбора оптимальной мощности котла и радиаторов стоит обратить внимание на магистрали, по которым будет проходить теплоноситель, а точнее на их диаметр и последовательность соединений. Каждый, кто решил самостоятельно развести обогревающие контуры должен понимать, что система не всегда может состоять из труб одинакового диаметра, и этот показатель может значительно отличаться в разных частях схемы в зависимости от исполняемых функций
Общие требования к помещению для установки газового котла в частном доме
Нормативные документы
Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.
Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.
Эксплуатация и техника безопасности
Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:
- появление запаха газа;
- перегрев теплоносителя;
- отключение электроэнергии;
- срабатывание тревожной сигнализации;
- нарушение целостности участка трубопровода;
- пламя, погасшее без отключения и каких-либо других причин;
- некачественная работа вентиляции, недостаточная тяга в дымоходе;
- изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
- обнаружение некорректной работы системы или приборов контроля, одного или нескольких.
Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие
К дополнительным мерам предосторожности относится:
- приобретение огнетушителей;
- монтаж пожарной сигнализации;
- запас песка, другого безопасного сыпучего материала.
Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.
Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.
В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:
Проведение работ
Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.
Строительство котельной
Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.
После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент
Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки
Это необходимо, исходя из соображений безопасности.
Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.
Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.
Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.
Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м3.
При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.
Также должны быть учтены особенности внутренней отделки помещений такого типа
Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности
Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.
Отделка кафельной плиткой
Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.
В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации
Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ
