Как сделать капельную подачу и избежать перелива
Самая большая проблема при реализации агрегатов с плазменной чашей – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).
Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.
Принцип организации капельной подачи топлива в чашу
Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.
Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.
Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.
Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20 о С. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.
Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

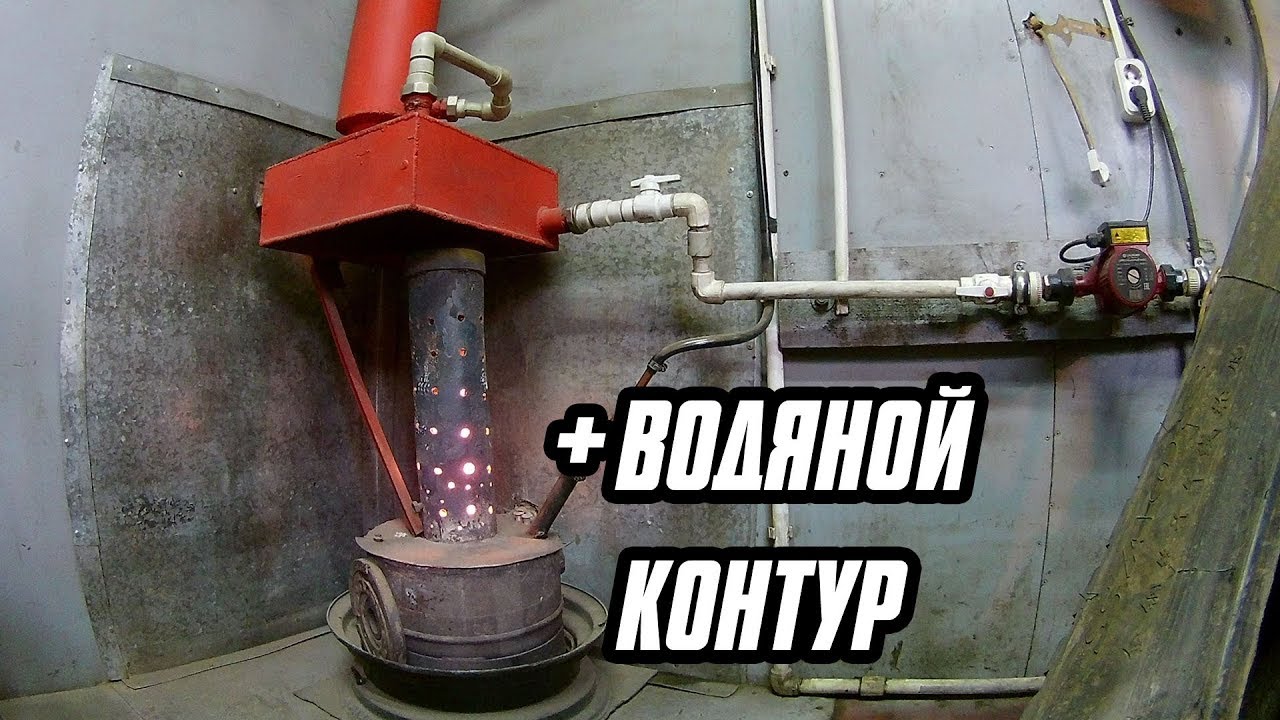

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше. Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.
Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.
Как сделать своими руками котел на отработке?
Для изготовления агрегата потребуется:
- сталь листовая, толщиной в 4 мм;
- труба из металла для воздухоотвода;
- отрезок из арматуры, сечением 8 или 10 мм в количестве четырех штук;
- сварочный аппарат;
- насос;
- компрессор;
- асбест;
- расширительный бак;
- болгарка;
- термостойкий герметик;
- тройники для горелки, сгоны и углы;
- переходники из стали.
Сборка корпуса
Алгоритм работы:
- с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
- другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
- в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
- метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
- по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
- в трубе сделайте отверстия для вентиляции;
- снизу приделайте ножки.

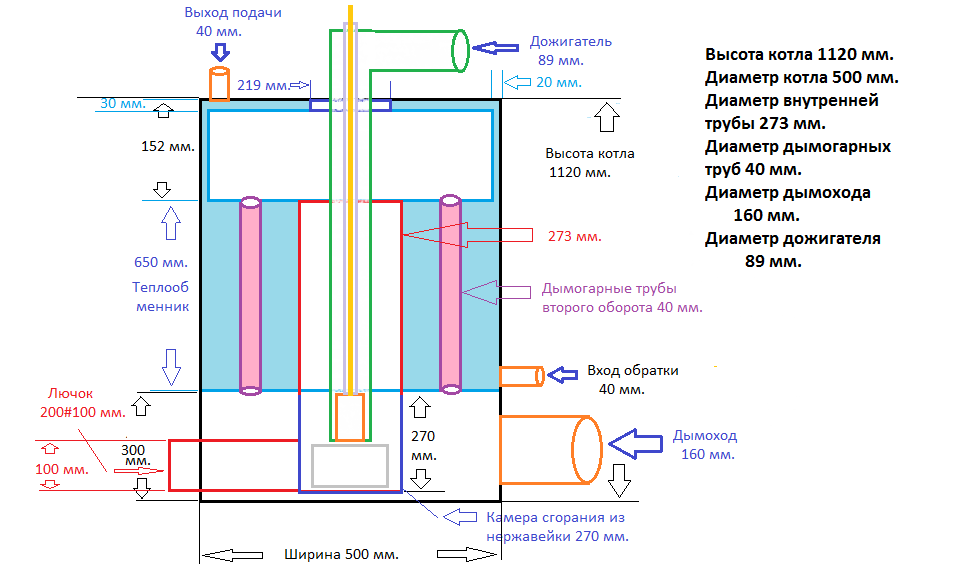

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.
Монтаж горелки
Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.
Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.
Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.
Установка корпуса и дымохода
Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.
Устройство ставится на бетон или огнеупорную плитку.
От агрегата отодвигаются все предметы меблировки.
После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

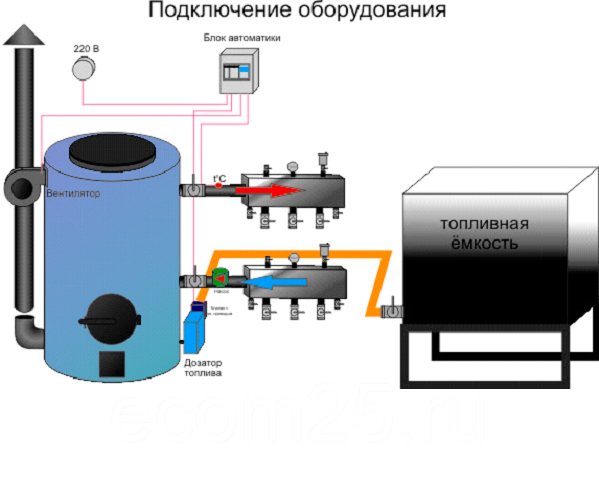

Подключение
Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.
Принцип работы горелки на отработке
Простейшая печка на отработке своими руками для обогрева гаража
Обзор котлов российского производства на отработанном масле
Устройство с верхней капельной подачей топлива
Печь с плазменной чашей
Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.
Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.
Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.
Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.
Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.
Подача капельная в печи
В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.
Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.
Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы
Пример расчета размеров печи
Как обслуживать печь?
Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:
Чистка теплообменника
Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.
Замена форсунок
Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.
Очистка топливного фильтра
Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.
Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.
Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.
Принцип работы котлов на отработке
Самодельный котёл на отработанном масле может работать по одной из двух схем:
- С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
- С воспламенением подогретого и испарённого топлива – крайне эффективная схема.
Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

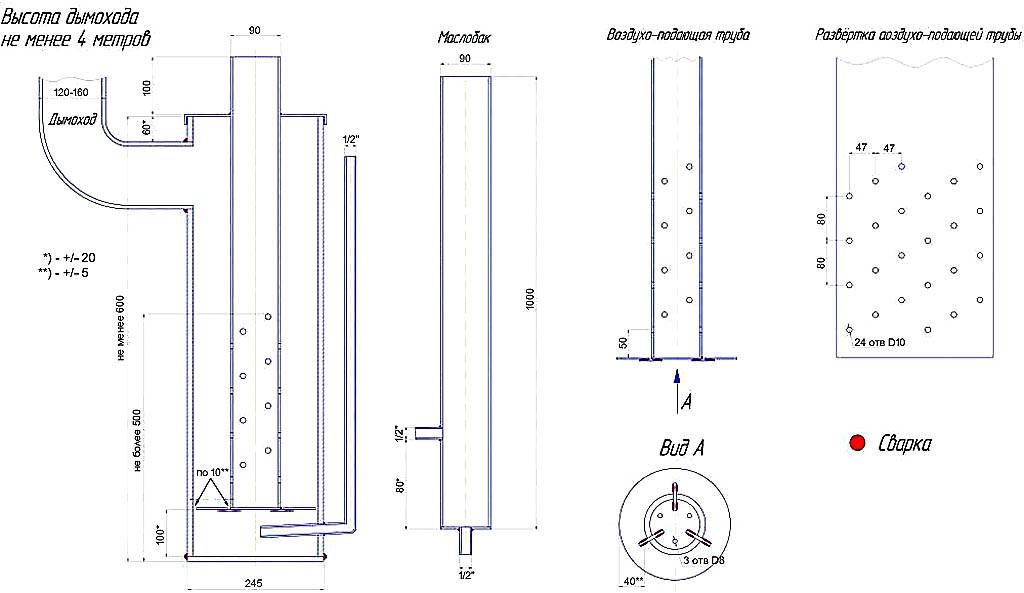

Первая схема используется в самых простых печах, наподобие вот этой:
Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.
Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.
Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.
Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:
Схема и принцип действия водогрейного котла на отработанном масле
Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.
Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.
При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.
Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.
Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.
Как сделать котел на отработанном масле своими руками
Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.
Инструменты и материалы
Чтобы изготовить котел своими руками требуются такие приспособления:
- болгарка;
- сварочный аппарат;
- молоток.
Для изготовления котла на отработанном масле своими руками не забудьте болгарку
В качестве материала для отопительной конструкции необходимо приобрести:
- огнеупорное асбестовое полотно;
- герметик термостойкий;
- стальной лист толщиной 4 миллиметра;
- металлическая труба с сечением 20 и 50 сантиметров;
- компрессор;
- вентиляционную трубу;
- сгоны;
- болты;
- стальные переходники;
- углы полудюймовые;
- тройники;
- арматуру сечением 8 миллиметров;
- насос;
- бачок расширительный.
Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.
Процесс изготовления
Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.
Изготовление такого отопительного устройства состоит из таких этапов:
- Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
- Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
- В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
- Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
- Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
- Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
- В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
- В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
- Сверху к конструкции крепится дымоход.
Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.
Сооружение более мощного котла
Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.
Последующий процесс изготовления отопительного прибора имеет некоторые особенности:
- В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
- Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
- Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.
Котел на отработанном масле своими руками
Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:
- уголки размером половину дюйма соединяются за счет сгонов и тройников;
- на маслопровод закрепляется штуцер с помощью переходников;
- все соединения предварительно обрабатываются герметиком;
- из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
- для установки горелки используются две разного размера пластины из стали;
- внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
- горелка вставляется в предназначенный для нее корпус;
- после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
- большая пластина монтируется в качестве крепежной накладки;
- в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
- две подготовленные пластины соединяются с помощью болтов.
Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.
Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.
Монтаж печи, работающей на отработанном масле
Разновидности печей на отработке
Технологии применения
Существуют различные технологии, позволяющие использовать отработанное масло:
- тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
- разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
- непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.
Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.
Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.
Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.
Меры безопасности
История появления горелок на отработанном моторном масле
Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.
Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.
Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.
Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.
В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.
Конструкция и принцип работы
Первые котлы на отработанном масле были сконструированы для утилизации соответствующих отходов. Проектировали их так, чтобы выбросы в атмосферу были минимальными. Позже конструкторы решили использовать выделяемое при горении масла тепло в отопительных целях. В результате появились новые агрегаты, которые начали использоваться в качестве отопительного оборудования.
С конструктивной точки зрения современные котлы на отработке мало отличаются от других отопительных агрегатов, получающих тепло из камеры сгорания и направляющих его на подогрев теплоносителя. Отличие состоит только в том, что в камере можно сжигать моторные и трансмиссионные масла, технологические жидкости, дизтопливо нефть и даже отходы пищевых производств: растительные масла, жиры.
В котлах отлично сгорают масла с синтетическими присадками, применяемые в автомобилях и станках на производстве. Любая автоколонна может обеспечить свои технологические и производственные помещения практически бесплатным теплом, если воспользуется всеми возможностями котла, в котором сгорает накопившаяся отработка.
С точки зрения пользователя, имеющего доступ к отработке или работающего на производстве, где накапливается большое количество этого вторичного продукта, котел на отработке масла – универсальный утилизатор. При его установке отпадает необходимость вывозить и куда-то сдавать огромное количество отходов.
Выливать отработку «в землю» опасно и недопустимо, искать на нее покупателей – потеря времени, отправлять на утилизацию – дорого и связано с дополнительными проблемами.
Отопительный котел на отработке целесообразно устанавливать в штатной котельной или в отдельном помещении, где используются менее экономичные способы обогрева или центральное отопление. С точки зрения пожарной безопасности это оборудование безупречно и соответствует всем нормам и требованиям, имеет сертификаты.
Принцип сжигания топлива в котле учитывает несколько его особенностей:
Еще одно препятствие на пути использования отработки – ее загрязнение водой или антифризом, который может попасть в масло из системы охлаждения ДВС. Топливо требует фильтрации.
Это трудоемкий и затратный процесс, оправданный только там, где котел работает в постоянном режиме для обогрева больших помещений, и его можно постоянно обеспечивать отработкой.
Если горелка применяется нерегулярно, она должна иметь нечувствительную к твердым примесям и воде конструкцию. Например, подводку топливной магистрали в некоторых моделях организуют с боков агрегата. Это позволяет снизить вероятность засора.
С экологической точки зрения отопительные и водогрейные котлы на отработанном масле — идеальное решение. В их топке сгорает все, а выбрасывается только углекислый газ и небольшое количество безопасных соединений.
Как именно испаряется масло
Существует 2 основных способа сжигания горючего и испарения масла:
- Поджигание жидкого вещества. При этом выделяется пар. Для его догорания используется специальная камера.
- Обливание раскалившейся поверхности. Применяется раскалившаяся «добела» чаша, изготовленная из металла. На ее поверхность и капает отработка. Когда топливо контактирует с раскалившимся металлом, происходит его испарение. «Сотрудничество» воздуха и пара именуется «диффузией». Когда воздух поступает в бак, пар, вспыхнув, загорается. Результатом этого является образование тепла.
Расход горючего достаточно экономичен. В час задействуется от ½ до 1 литра.
Европейские котлы, несмотря на великолепный КПД, не позволяют сделать возможным такой принцип работы. Это актуально только в случае с котлами отечественного производителя.
Проще всего пропитать бензином фитиль, поджечь его и бросить в бак. Когда чаша хорошо прогреется, можно начинать подавать масло.
Важно, чтобы масло подавалось равномерно. Рекомендовано использовать капельный подход
Для обеспечения нужного уровня фильтрации отработки следует использовать автомобильный фильтр
Он надевается на трубку, один из концов которой должен быть опущен в емкость с отработкой
Для обеспечения нужного уровня фильтрации отработки следует использовать автомобильный фильтр. Он надевается на трубку, один из концов которой должен быть опущен в емкость с отработкой.
Фильтр следует заменять не реже, чем 1 раз/30 суток. Если горючее нельзя назвать чистым, то делать это рекомендуется 1 раз/15 суток.
Количество масла, капающего на чашу, должно быть оптимальным. Самое главное – обеспечить ему равномерное прогорание. Чадить оно не должно.
Если владелец котла принял решение относительно замены горючего, частоту капель нужно регулировать каждый раз.
Также следует обеспечить установке максимальную защиту. Нельзя допускать закипания масла – это может привести к непредсказуемым последствиям. То же самое касается перелива горючего.
Если уровень горючего в резервуаре будет выше, нежели в самой печке, может возникнуть возгорание. Справиться с ним можно только при помощи огнетушителя.

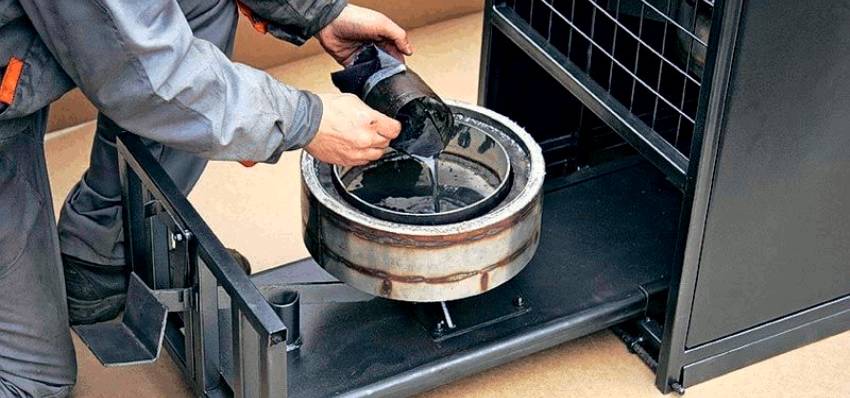

Нельзя заливать масло в котел тогда, когда агрегат работает – это может быть очень опасно. Лучше всего монтировать дополнительную емкость. В нее можно будет помещать основной запас горючего.
